CITROEN C3 AIRCROSS 2019 Manual do condutor (in Portuguese)

189

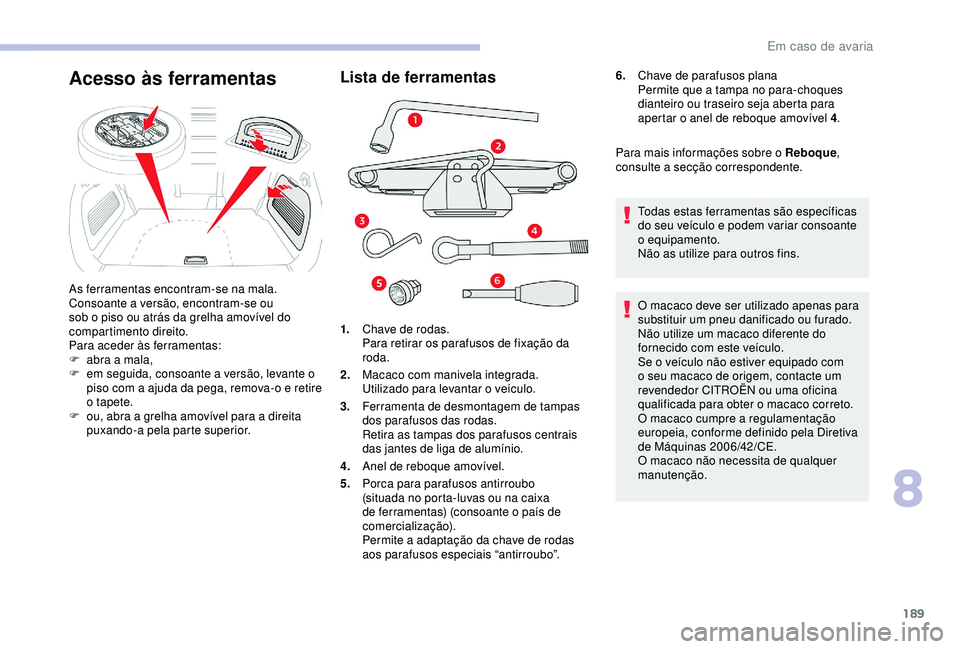

Lista de ferramentas
1.Chave de rodas.
Para retirar os parafusos de fixação da
roda.
2. Macaco com manivela integrada.
Utilizado para levantar o veículo.
3. Ferramenta de desmontagem de tampas
dos parafusos das rodas.
Retira as tampas dos parafusos centrais
das jantes de liga de alumínio.
4. Anel de reboque amovível.
5. Porca para parafusos antirroubo
(situada no porta-luvas ou na caixa
de ferramentas) (consoante o país de
comercialização).
Permite a adaptação da chave de rodas
aos parafusos especiais “antirroubo”. 6.
Chave de parafusos plana
Permite que a tampa no para-choques
dianteiro ou traseiro seja aberta para
apertar o anel de reboque amovível 4 .
Para mais informações sobre o Reboque ,
consulte a secção correspondente.
Todas estas ferramentas são específicas
do seu veículo e podem variar consoante
o equipamento.
Não as utilize para outros fins.
O macaco deve ser utilizado apenas para
substituir um pneu danificado ou furado.
Não utilize um macaco diferente do
fornecido com este veículo.
Se o veículo não estiver equipado com
o seu macaco de origem, contacte um
revendedor CITROËN ou uma oficina
qualificada para obter o macaco correto.
O macaco cumpre a regulamentação
europeia, conforme definido pela Diretiva
de Máquinas 2006/42/CE.
O macaco não necessita de qualquer
manutenção.
Acesso às ferramentas
As ferramentas encontram-se na mala.
Consoante a versão, encontram-se ou
sob o piso ou atrás da grelha amovível do
compartimento direito.
Para aceder às ferramentas:
F

ab
ra a mala,
F

e
m seguida, consoante a versão, levante o
piso com a ajuda da pega, remova-o e retire
o tapete.
F

o
u, abra a grelha amovível para a direita
puxando-a pela parte superior.
8
Em caso de avaria

190

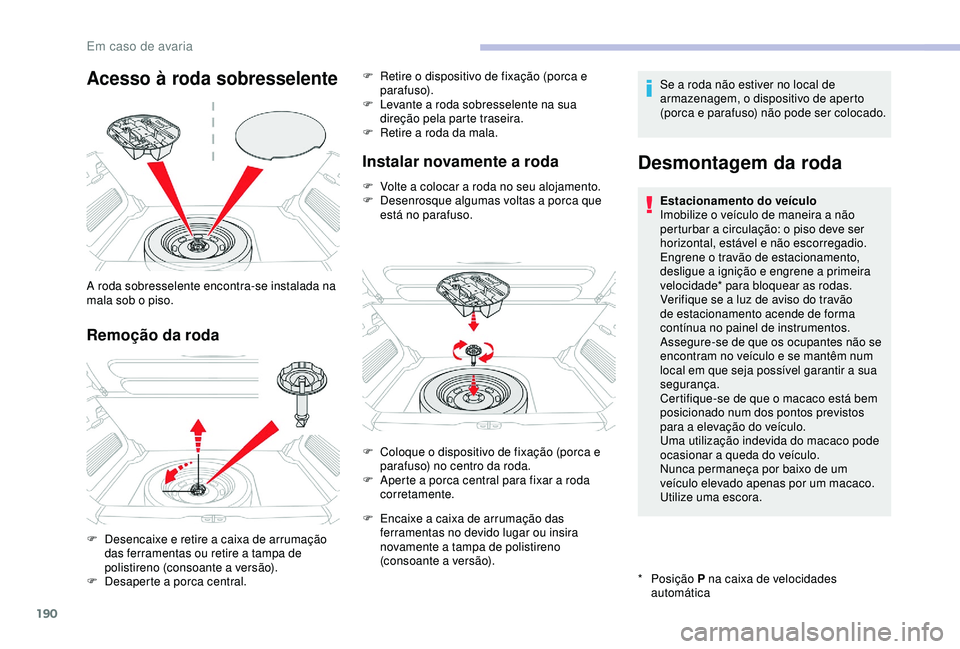

Acesso à roda sobresselente
Remoção da roda
A roda sobresselente encontra-se instalada na
mala sob o piso.
F
D
esencaixe e retire a caixa de arrumação
das ferramentas ou retire a tampa de
polistireno (consoante a versão).
F

D
esaperte a porca central. F

R
etire o dispositivo de fixação (porca e
parafuso).
F
L
evante a roda sobresselente na sua
direção pela parte traseira.
F
R
etire a roda da mala.
Instalar novamente a roda
F Volte a colocar a roda no seu alojamento.
F
D esenrosque algumas voltas a porca que
está no parafuso. Se a roda não estiver no local de
armazenagem, o dispositivo de aperto
(porca e parafuso) não pode ser colocado.
Desmontagem da roda
* Posição
P na caixa de velocidades
automática Estacionamento do veículo
Imobilize o veículo de maneira a não
perturbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Engrene o travão de estacionamento,
desligue a ignição e engrene a primeira
velocidade* para bloquear as rodas.
Verifique se a luz de aviso do travão
de estacionamento acende de forma
contínua no painel de instrumentos.
Assegure-se de que os ocupantes não se
encontram no veículo e se mantêm num
local em que seja possível garantir a sua
segurança.
Certifique-se de que o macaco está bem
posicionado num dos pontos previstos
para a elevação do veículo.
Uma utilização indevida do macaco pode
ocasionar a queda do veículo.
Nunca permaneça por baixo de um
veículo elevado apenas por um macaco.
Utilize uma escora.
F

C

oloque o dispositivo de fixação (porca e
parafuso) no centro da roda.
F

A

perte a porca central para fixar a roda
corretamente.
F

E

ncaixe a caixa de arrumação das
ferramentas no devido lugar ou insira
novamente a tampa de polistireno
(consoante a versão).
Em caso de avaria

191
Certifique-se de que o macaco está
estável. Se o solo for escorregadio ou
solto, o macaco corre o risco de derrapar
ou de colapsar – Risco de ferimentos!
Tenha atenção para colocar o macaco
apenas nas posições A ou B sob o
veículo, garantindo que a cabeça do
macaco se encontra centrada sob a zona
de apoio do veículo. Caso contrário, o
veículo corre o risco de ficar danificado
e/ou o macaco de colapsar – Risco de
ferimentos!
F

P
osicione a base do macaco 2 no solo
e assegure-se de que esta se encontra
diretamente por baixo do ponto de fixação
dianteiro A ou traseiro B marcado na parte
inferior da carroçaria (aquele que estiver
mais próximo da roda a substituir). F

S
ubir o macaco 2 até que a sua cabeça
esteja em contacto com a posição A ou B
utilizada; a zona de apoio A ou B do veículo
deve ficar bem inserida na parte central da
cabeça do macaco.
F

E
leve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente em seguida a roda
sobresselente (não furada).

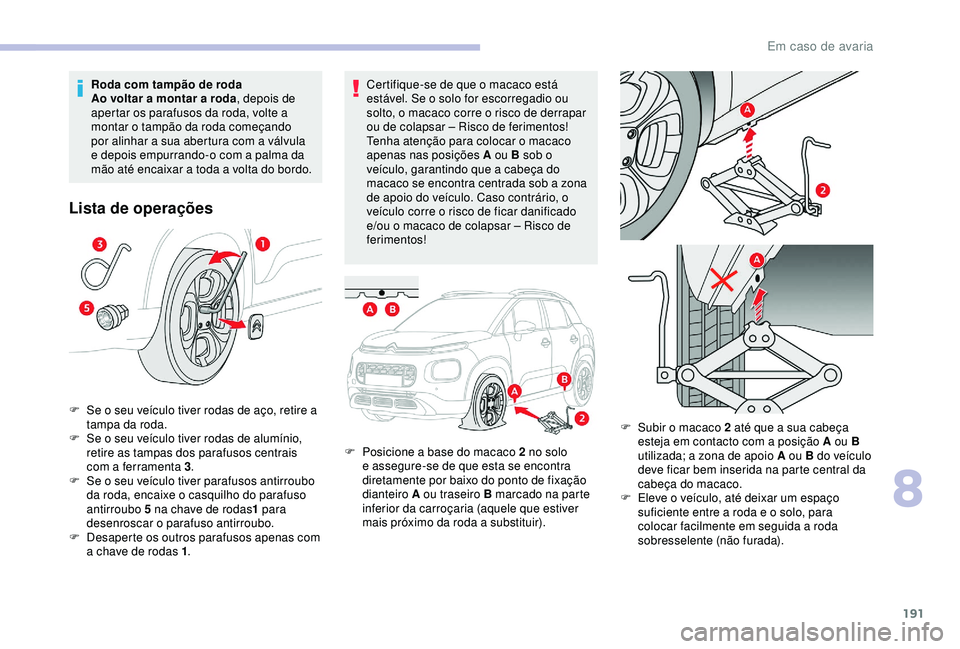

Roda com tampão de roda
Ao voltar a montar a roda
, depois de
apertar os parafusos da roda, volte a
montar o tampão da roda começando
por alinhar a sua abertura com a válvula
e depois empurrando-o com a palma da
mão até encaixar a toda a volta do bordo.
Lista de operações
F Se o seu veículo tiver rodas de aço, retire a tampa da roda.
F

S
e o seu veículo tiver rodas de alumínio,
retire as tampas dos parafusos centrais
com a ferramenta 3 .
F

S
e o seu veículo tiver parafusos antirroubo
da roda, encaixe o casquilho do parafuso
antirroubo 5 na chave de rodas 1 para
desenroscar o parafuso antirroubo.
F

D
esaperte os outros parafusos apenas com
a chave de rodas 1 .
8
Em caso de avaria

192

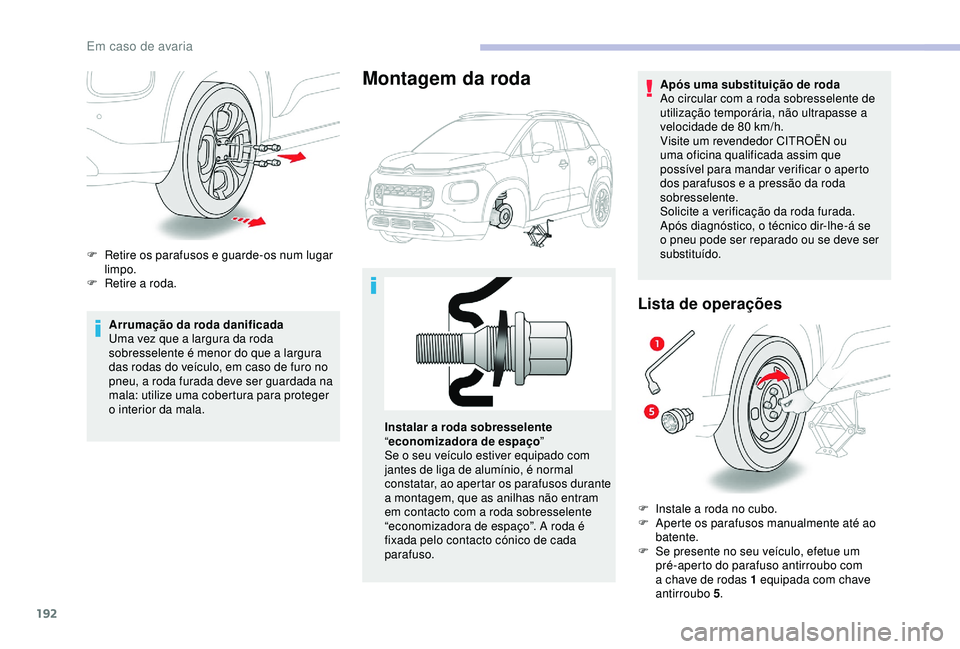

Arrumação da roda danificada
Uma vez que a largura da roda
sobresselente é menor do que a largura
das rodas do veículo, em caso de furo no
pneu, a roda furada deve ser guardada na
mala: utilize uma cobertura para proteger
o interior da mala.
F

R
etire os parafusos e guarde-os num lugar
limpo.
F

R
etire a roda.
Montagem da rodaApós uma substituição de roda
Ao circular com a roda sobresselente de
utilização temporária, não ultrapasse a
velocidade de 80
km/h.
Visite um revendedor CITROËN ou
uma oficina qualificada assim que
possível para mandar verificar o aperto
dos parafusos e a pressão da roda
sobresselente.
Solicite a verificação da roda furada.
Após diagnóstico, o técnico dir-lhe-á se
o pneu pode ser reparado ou se deve ser
substituído.
Lista de operações
Instalar a roda sobresselente
“ economizadora de espaço ”
Se o seu veículo estiver equipado com
jantes de liga de alumínio, é normal
constatar, ao apertar os parafusos durante
a montagem, que as anilhas não entram
em contacto com a roda sobresselente
“economizadora de espaço”. A roda é
fixada pelo contacto cónico de cada
parafuso. F

I
nstale a roda no cubo.
F

A
perte os parafusos manualmente até ao
batente.
F

S
e presente no seu veículo, efetue um
pré-aperto do parafuso antirroubo com
a chave de rodas 1 equipada com chave
antirroubo


5.
Em caso de avaria

193

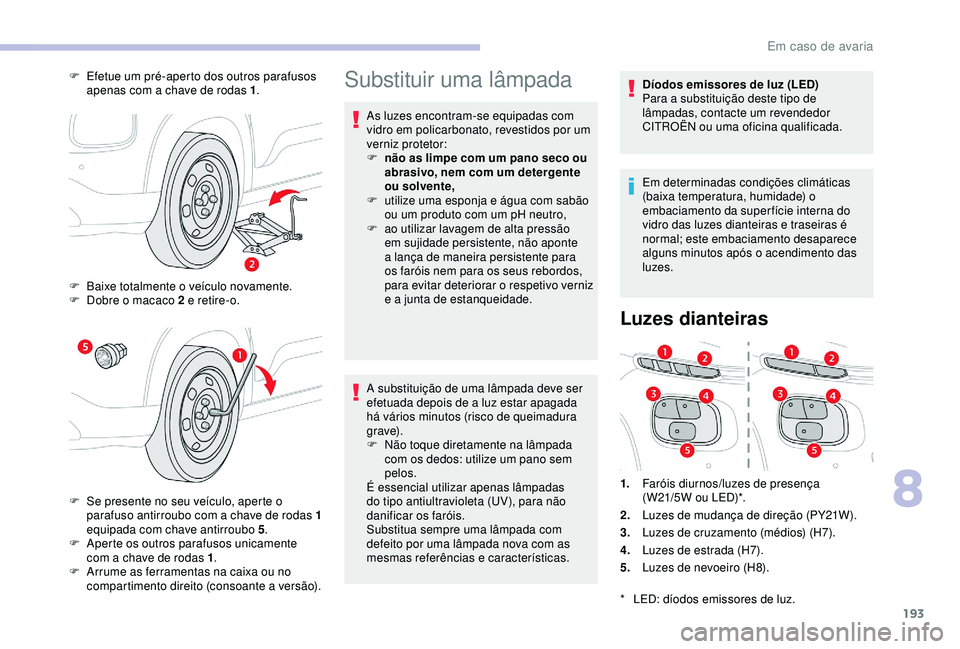

Substituir uma lâmpada
As luzes encontram-se equipadas com
vidro em policarbonato, revestidos por um
verniz protetor:
F
n
ão as limpe com um pano seco ou
abrasivo, nem com um detergente
ou solvente,
F

u
tilize uma esponja e água com sabão
ou um produto com um pH neutro,
F

a
o utilizar lavagem de alta pressão
em sujidade persistente, não aponte
a lança de maneira persistente para
os faróis nem para os seus rebordos,
para evitar deteriorar o respetivo verniz
e a junta de estanqueidade.
A substituição de uma lâmpada deve ser
efetuada depois de a luz estar apagada
há vários minutos (risco de queimadura
g r ave).
F

N
ão toque diretamente na lâmpada
com os dedos: utilize um pano sem
pelos.
É essencial utilizar apenas lâmpadas
do tipo antiultravioleta (UV), para não
danificar os faróis.
Substitua sempre uma lâmpada com
defeito por uma lâmpada nova com as
mesmas referências e características. Díodos emissores de luz (LED)
Para a substituição deste tipo de
lâmpadas, contacte um revendedor
CITROËN ou uma oficina qualificada.
Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna do
vidro das luzes dianteiras e traseiras é
normal; este embaciamento desaparece
alguns minutos após o acendimento das
luzes.
Luzes dianteiras
* LED: díodos emissores de luz. 1.
Faróis diurnos/luzes de presença
(W21/5W ou LED)*.
2. Luzes de mudança de direção (PY21W).
3. Luzes de cruzamento (médios) (H7).
4. Luzes de estrada (H7).
5. Luzes de nevoeiro (H8).
F

S

e presente no seu veículo, aperte o
parafuso antirroubo com a chave de rodas 1
equipada com chave antirroubo 5.
F

A

perte os outros parafusos unicamente
com a chave de rodas 1 .
F

A

rrume as ferramentas na caixa ou no
compartimento direito (consoante a versão).
F

E

fetue um pré-aperto dos outros parafusos
apenas com a chave de rodas 1 .
F

B

aixe totalmente o veículo novamente.
F

D

obre o macaco 2 e retire-o.
8
Em caso de avaria

194

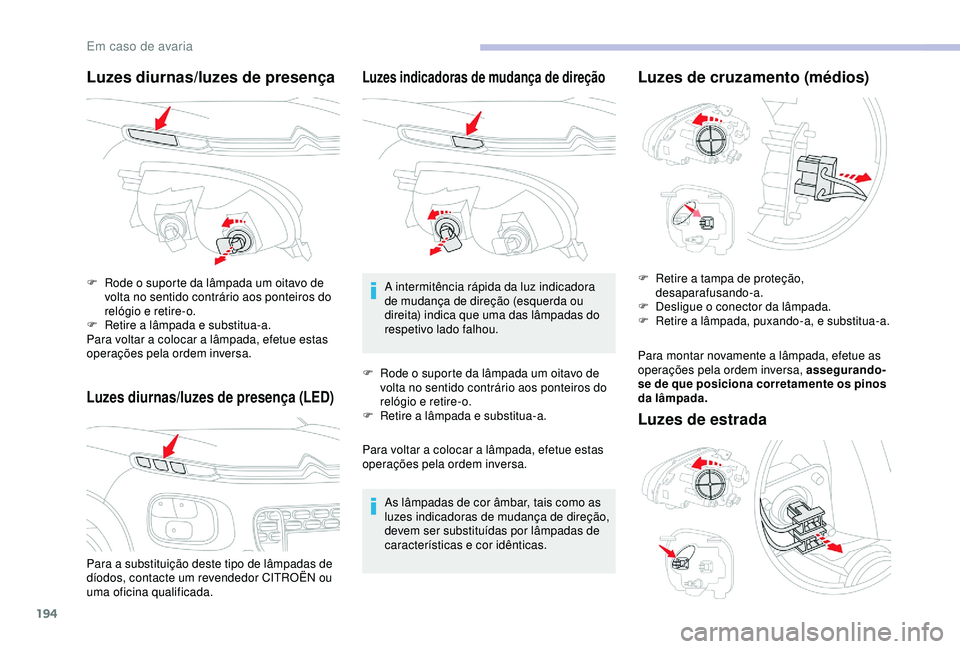

Luzes diurnas/luzes de presença
Luzes diurnas/luzes de presença (LED)
Para a substituição deste tipo de lâmpadas de
díodos, contacte um revendedor CITROËN ou
uma oficina qualificada. F
R
ode o suporte da lâmpada um oitavo de
volta no sentido contrário aos ponteiros do
relógio e retire-o.
F
R
etire a lâmpada e substitua-a.
Para voltar a colocar a lâmpada, efetue estas
operações pela ordem inversa.
Luzes indicadoras de mudança de direção
A intermitência rápida da luz indicadora
de mudança de direção (esquerda ou
direita) indica que uma das lâmpadas do
respetivo lado falhou.
F

R
ode o suporte da lâmpada um oitavo de
volta no sentido contrário aos ponteiros do
relógio e retire-o.
F

R
etire a lâmpada e substitua-a.
Para voltar a colocar a lâmpada, efetue estas
operações pela ordem inversa.
As lâmpadas de cor âmbar, tais como as
luzes indicadoras de mudança de direção,
devem ser substituídas por lâmpadas de
características e cor idênticas.
Luzes de cruzamento (médios)
Para montar novamente a lâmpada, efetue as
operações pela ordem inversa, assegurando-
se de que posiciona corretamente os pinos
da lâmpada. F
R
etire a tampa de proteção,
desaparafusando-a.
F
D
esligue o conector da lâmpada.
F
R
etire a lâmpada, puxando-a, e substitua-a.
Luzes de estrada
Em caso de avaria

195

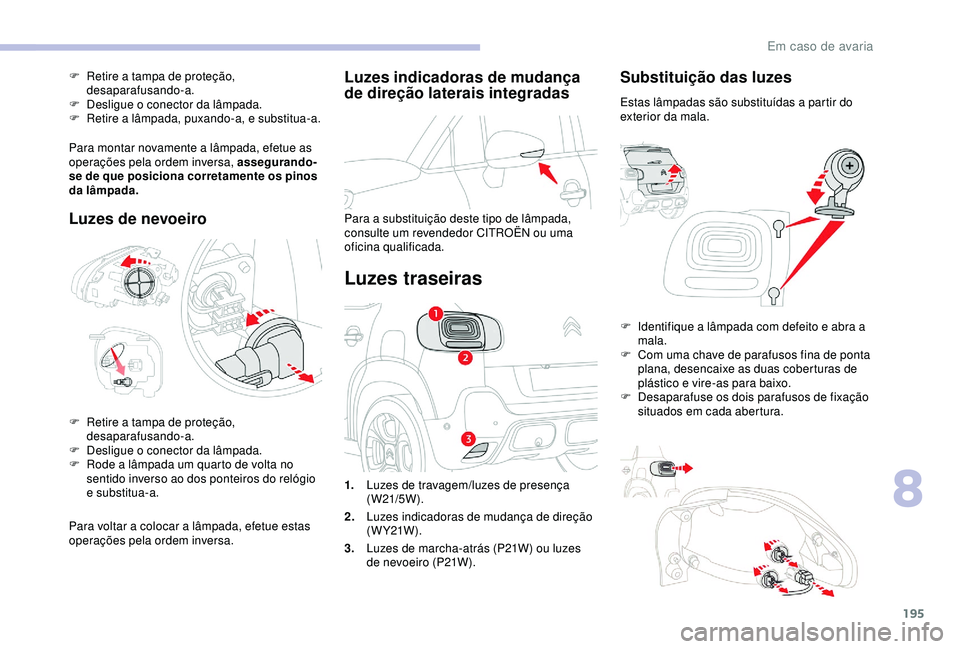

Luzes indicadoras de mudança
de direção laterais integradas
Para a substituição deste tipo de lâmpada,
consulte um revendedor CITROËN ou uma
oficina qualificada.
Luzes traseiras
Substituição das luzes
Estas lâmpadas são substituídas a partir do
exterior da mala.
1. Luzes de travagem/luzes de presença
( W21/5W ).
2. Luzes indicadoras de mudança de direção
( W Y21W ).
3. Luzes de marcha-atrás (P21W) ou luzes
de nevoeiro (P21W). F

I
dentifique a lâmpada com defeito e abra a
mala.
F

C
om uma chave de parafusos fina de ponta
plana, desencaixe as duas coberturas de
plástico e vire-as para baixo.
F

D
esaparafuse os dois parafusos de fixação
situados em cada abertura.
F

R

etire a tampa de proteção,
desaparafusando-a.
F
D
esligue o conector da lâmpada.
F

R

etire a lâmpada, puxando-a, e substitua-a.
Para montar novamente a lâmpada, efetue as
operações pela ordem inversa, assegurando-
se de que posiciona corretamente os pinos
da lâmpada.
Luzes de nevoeiro
F Retire a tampa de proteção, desaparafusando-a.
F

D
esligue o conector da lâmpada.
F

R
ode a lâmpada um quarto de volta no
sentido inverso ao dos ponteiros do relógio
e substitua-a.
Para voltar a colocar a lâmpada, efetue estas
operações pela ordem inversa.
8
Em caso de avaria

196

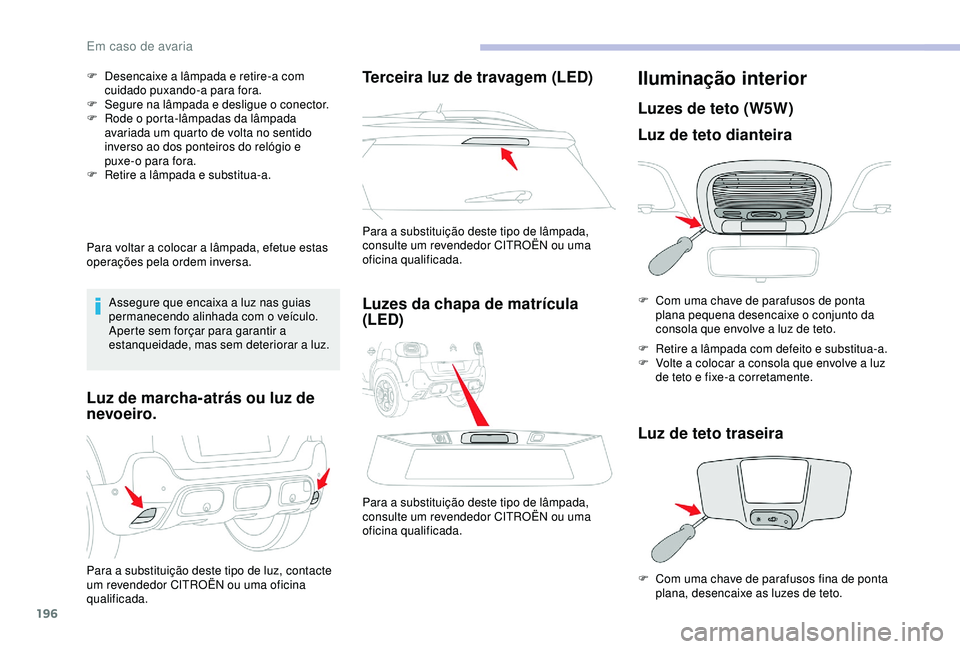

F Desencaixe a lâmpada e retire-a com cuidado puxando-a para fora.
F

S
egure na lâmpada e desligue o conector.
F

R
ode o porta-lâmpadas da lâmpada
avariada um quarto de volta no sentido
inverso ao dos ponteiros do relógio e
puxe-o para fora.
F

R
etire a lâmpada e substitua-a.
Para voltar a colocar a lâmpada, efetue estas
operações pela ordem inversa. Assegure que encaixa a luz nas guias
permanecendo alinhada com o veículo.
Aperte sem forçar para garantir a
estanqueidade, mas sem deteriorar a luz.
Luz de marcha-atrás ou luz de
nevoeiro.
Para a substituição deste tipo de luz, contacte
um revendedor CITROËN ou uma oficina
qualificada.
Terceira luz de travagem (LED)
Para a substituição deste tipo de lâmpada,
consulte um revendedor CITROËN ou uma
oficina qualificada.
Luzes da chapa de matrícula
(LED)
Para a substituição deste tipo de lâmpada,
consulte um revendedor CITROËN ou uma
oficina qualificada.
Iluminação interior
Luzes de teto (W5W)
Luz de teto dianteira
F Com uma chave de parafusos de ponta plana pequena desencaixe o conjunto da
consola que envolve a luz de teto.
Luz de teto traseira
F Com uma chave de parafusos fina de ponta plana, desencaixe as luzes de teto.
F

R
etire a lâmpada com defeito e substitua-a.
F
V
olte a colocar a consola que envolve a luz
de teto e fixe-a corretamente.
Em caso de avaria

197

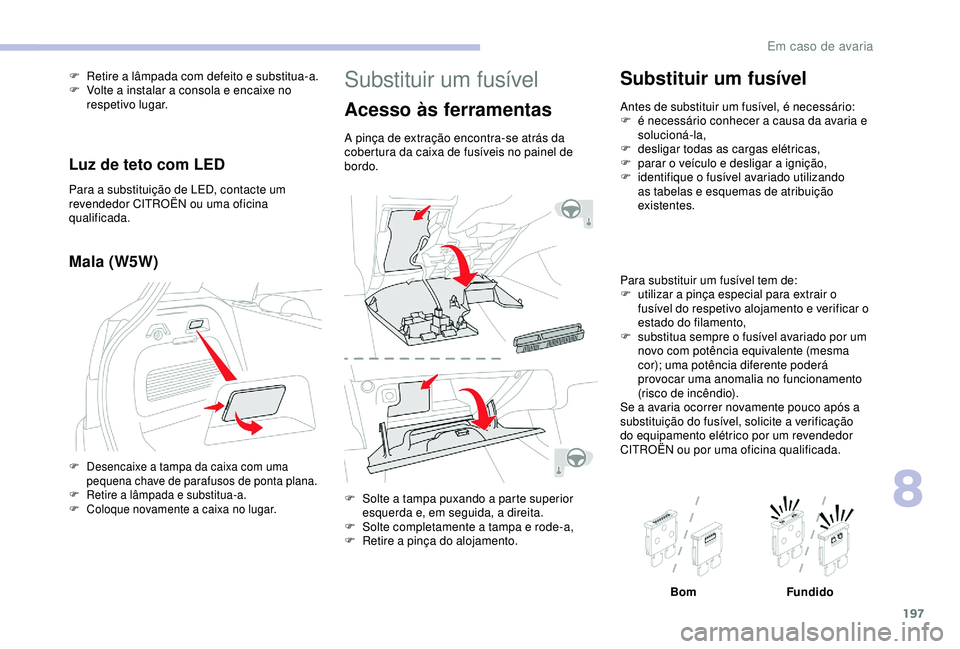

Substituir um fusível
Acesso às ferramentas
A pinça de extração encontra-se atrás da
cobertura da caixa de fusíveis no painel de
bordo.
F
S
olte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
F

S
olte completamente a tampa e rode-a,
F

R
etire a pinça do alojamento.
Substituir um fusível
Antes de substituir um fusível, é necessário:
F é n ecessário conhecer a causa da avaria e
solucioná-la,
F

d
esligar todas as cargas elétricas,
F

p
arar o veículo e desligar a ignição,
F

i
dentifique o fusível avariado utilizando
as tabelas e esquemas de atribuição
existentes.
Para substituir um fusível tem de:
F

u
tilizar a pinça especial para extrair o
fusível do respetivo alojamento e verificar o
estado do filamento,
F

s
ubstitua sempre o fusível avariado por um
novo com potência equivalente (mesma
cor); uma potência diferente poderá
provocar uma anomalia no funcionamento
(risco de incêndio).
Se a avaria ocorrer novamente pouco após a
substituição do fusível, solicite a verificação
do equipamento elétrico por um revendedor
CITROËN ou por uma oficina qualificada.
Bom Fundido
Luz de teto com LED
Para a substituição de LED, contacte um
revendedor CITROËN ou uma oficina
qualificada. F
R
etire a lâmpada com defeito e substitua-a.
F
V
olte a instalar a consola e encaixe no
respetivo lugar.
Mala (W5W)
F Desencaixe a tampa da caixa com uma pequena chave de parafusos de ponta plana.
F

R
etire a lâmpada e substitua-a.
F

C
oloque novamente a caixa no lugar.
8
Em caso de avaria

198

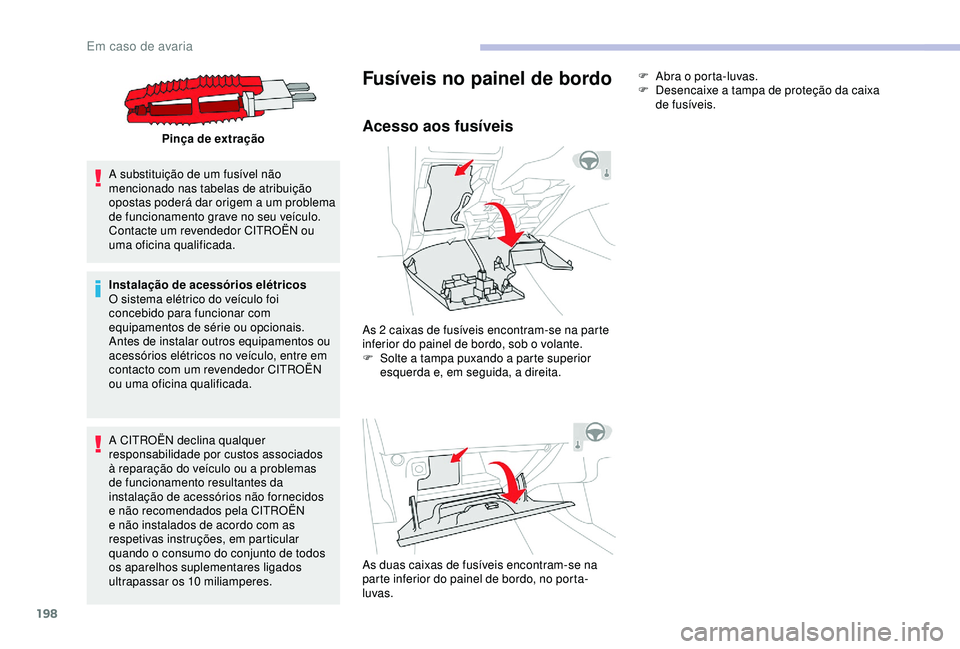

Pinça de extração
A substituição de um fusível não
mencionado nas tabelas de atribuição
opostas poderá dar origem a um problema
de funcionamento grave no seu veículo.
Contacte um revendedor CITROËN ou
uma oficina qualificada.
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com um revendedor CITROËN
ou uma oficina qualificada.
A CITROËN declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios não fornecidos
e não recomendados pela CITROËN
e não instalados de acordo com as
respetivas instruções, em particular
quando o consumo do conjunto de todos
os aparelhos suplementares ligados
ultrapassar os 10


miliamperes.
Fusíveis no painel de bordo
Acesso aos fusíveis
As 2 caixas de fusíveis encontram-se na parte
inferior do painel de bordo, sob o volante.
F
S
olte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
As duas caixas de fusíveis encontram-se na
parte inferior do painel de bordo, no porta-
luvas. F

A
bra o porta-luvas.
F
D
esencaixe a tampa de proteção da caixa
de fusíveis.
Em caso de avaria
