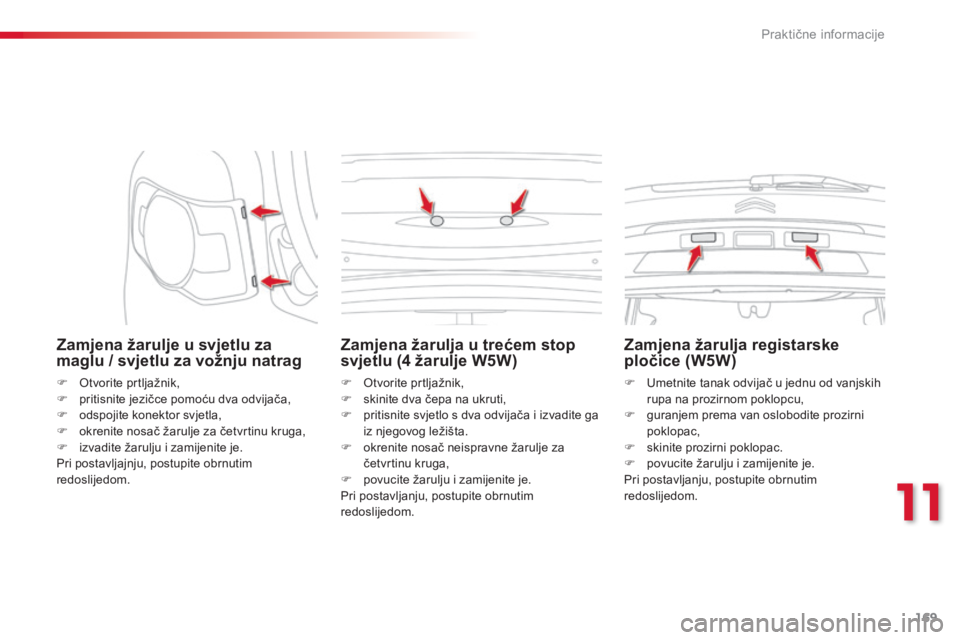

Zamjena žarulje u svjetlu za
maglu / svjetlu za vožnju natrag
F otvorite prtljažnik,
F p ritisnite jezičce pomoću dva odvijača,
F

o
dspojite konektor svjetla,
F

o
krenite nosač žarulje za četvrtinu kruga,
F

i
zvadite žarulju i zamijenite je.
Pri postavljajnju, postupite obrnutim
redoslijedom.
Zamjena žarulja u trećem stop
svjetlu (4 žarulje W5W)
F otvorite prtljažnik,
F
s kinite dva čepa na ukruti,
F

p
ritisnite svjetlo s dva odvijača i izvadite ga
iz njegovog ležišta.
F

o
krenite nosač neispravne žarulje za
četvrtinu kruga,
F

p
ovucite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulja registarske
pločice (W5W)
F Umetnite tanak odvijač u jednu od vanjskih rupa na prozirnom poklopcu,
F

g
uranjem prema van oslobodite prozirni
poklopac,
F

sk
inite prozirni poklopac.
F

p
ovucite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
11
Praktične informacije

170
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014

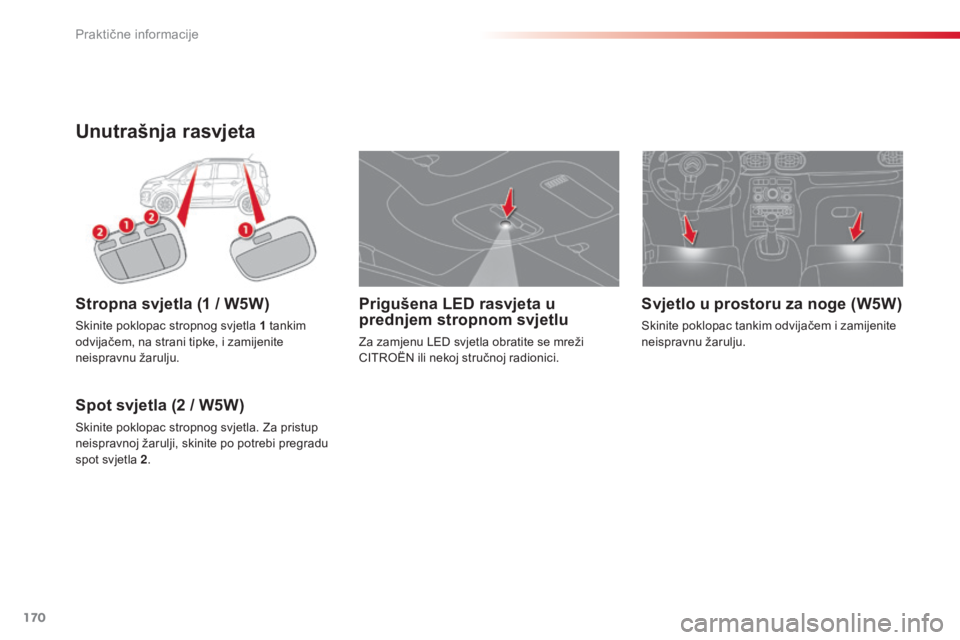

Unutrašnja rasvjeta
Stropna svjetla (1 / W5W)
skinite poklopac stropnog svjetla 1 tankim
odvijačem, na strani tipke, i zamijenite
neispravnu žarulju.
Spot svjetla (2 / W5W)
skinite poklopac stropnog svjetla. za p ristup
neispravnoj žarulji, skinite po potrebi pregradu
spot svjetla 2 .
Svjetlo u prostoru za noge (W5W)
skinite poklopac tankim odvijačem i zamijenite
neispravnu žarulju.
Prigušena LED rasvjeta u
prednjem stropnom svjetlu
za zamjenu Le d svjetla obratite se mreži
CiTr oËn ili nekoj stručnoj radionici.
Praktične informacije

171
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014

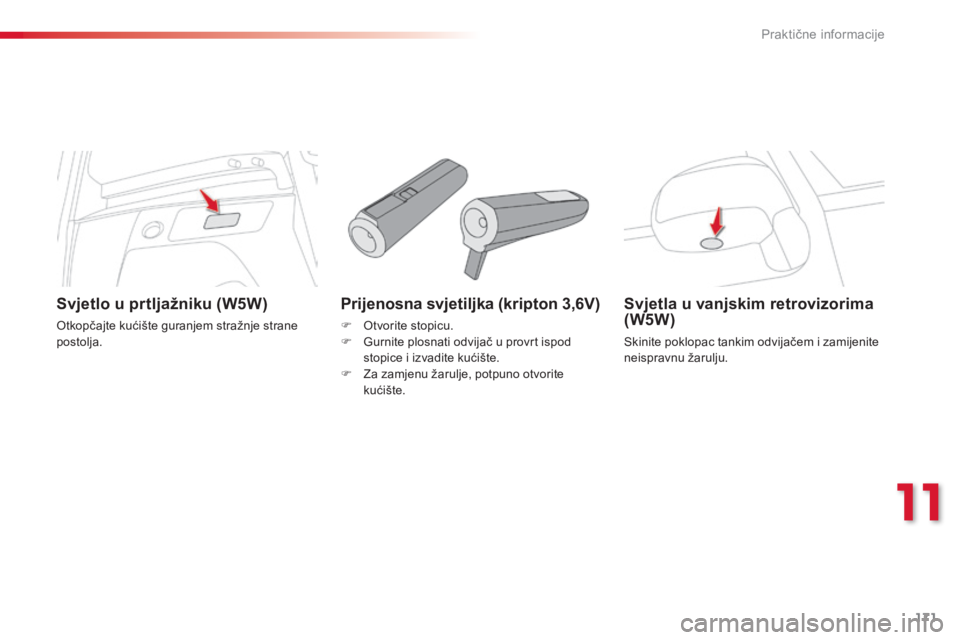

Prijenosna svjetiljka (kripton 3,6V)
F otvorite stopicu.
F G urnite plosnati odvijač u provrt ispod
stopice i izvadite kućište.
F
z
a z
amjenu žarulje, potpuno otvorite
kućište.
Svjetla u vanjskim retrovizorima
(W5W)
skinite poklopac tankim odvijačem i zamijenite
neispravnu žarulju.
Svjetlo u prtljažniku (W5W)
otkopčajte kućište guranjem stražnje strane
postolja.
11
Praktične informacije

172
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014

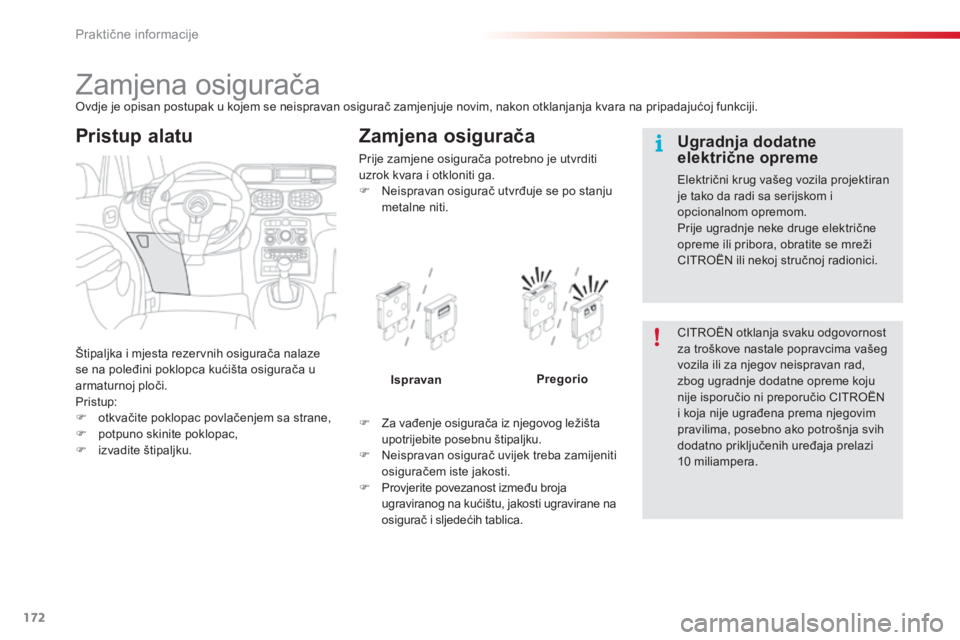

zamjena osiguračaovdje je opisan postupak u kojem se neispravan osigurač zamjenjuje novim, nakon otklanjanja kvara na pripadajućoj funkciji.
Štipaljka i mjesta rezervnih osigurača nalaze
se na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
F
o
tkvačite poklopac povlačenjem sa strane,
F

p
otpuno skinite poklopac,
F

iz
vadite štipaljku.
Zamjena osigurača
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F n
e
ispravan osigurač utvrđuje se po stanju
metalne niti.
F
z
a v
ađenje osigurača iz njegovog ležišta
upotrijebite posebnu štipaljku.
F
n
e
ispravan osigurač uvijek treba zamijeniti
osiguračem iste jakosti.
F

P
rovjerite povezanost između broja
ugraviranog na kućištu, jakosti ugravirane na
osigurač i sljedećih tablica. Ispravan
PregorioC
iTr

o
Ën
otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio C
iTr

o
Ën

i koja nije ugrađena prema njegovim
pravilima, posebno ako potrošnja svih
dodatno priključenih uređaja prelazi
10
mil

iampera.Ugradnja dodatne
električne opreme
električni krug vašeg vozila projektiran
je tako da radi sa serijskom i
opcionalnom opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
C
iTr
o
Ën
ili nekoj stručnoj radionici.
Pristup alatu
Praktične informacije

173
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014

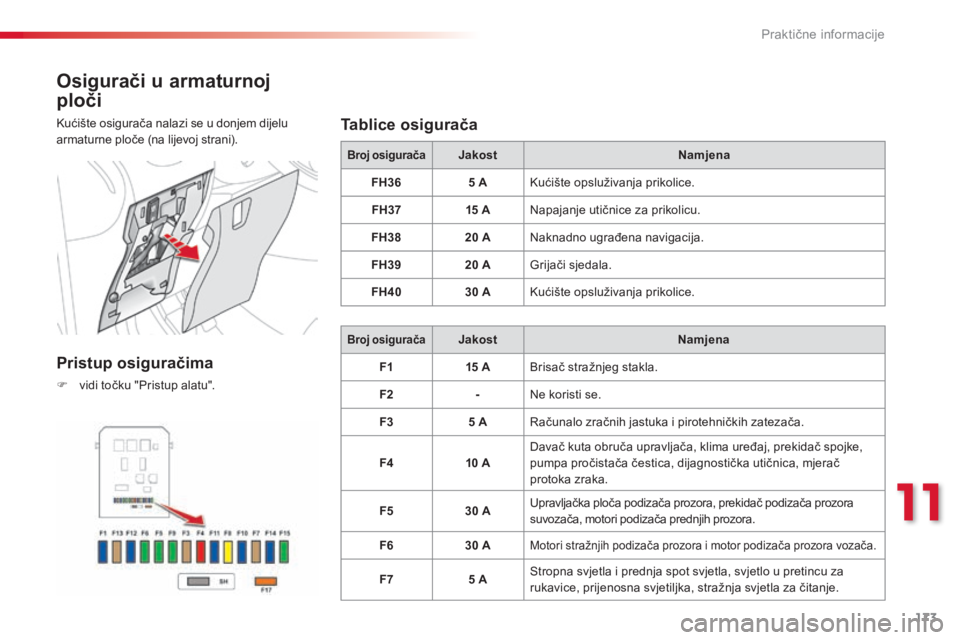

Osigurači u armaturnoj
ploči
kućište osigurača nalazi se u donjem dijelu
armaturne ploče (na lijevoj strani).
Pristup osiguračima
F vidi točku "Pristup alatu".
Tablice osigurača
Broj osiguračaJakostNamjena
FH36 5
A
ku
ćište opsluživanja prikolice.
FH37 15
A
na
pajanje utičnice za prikolicu.
FH38 20
A
na
knadno ugrađena navigacija.
FH39 20
A Grijači sjedala.
FH40 30
A
ku
ćište opsluživanja prikolice.
Broj osiguračaJakost Namjena
F1 15
A Brisač stražnjeg stakla.
F2 -
ne k

oristi se.
F3 5
A
ra
čunalo zračnih jastuka i pirotehničkih zatezača.
F4 10
A
da
vač kuta obruča upravljača, klima uređaj, prekidač spojke,
pumpa pročistača čestica, dijagnostička utičnica, mjerač
protoka zraka.
F5 30
A Upravljačka ploča podizača prozora, prekidač podizača prozora
suvozača, motori podizača prednjih prozora.
F6 30
A
Motori stražnjih podizača prozora i motor podizača prozora vozača.
F7 5 Ast ropna svjetla i prednja spot svjetla, svjetlo u pretincu za
rukavice, prijenosna svjetiljka, stražnja svjetla za čitanje.
11
Praktične informacije

174
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014
Broj osiguračaJakostNamjena
F8 20
A Višenamjenski ekran, autoradio, radio s navigacijom.
F9 30
A
au
toradio (naknadna ugradnja), utičnica 12 V.
F10 15
A
sk
lopke na upravljaču.
F11 15
A
ko
ntakt brava, dijagnostička utičnica.
F12 15
A
da
vač kiše/vanjskog svjetla, kućište opsluživanja prikolice.
F13 5
A Glavni stop prekidač, kućište opsluživanja motora.
F14 15
A
ra
čunalo pomoći pri parkiranju, ekran žaruljica pojasa,
računalo zračnih jastuka, ploča s instrumentima, klima uređaj,
U
sB b

ox.
F15 30
A
zak
ljučavanje.
F16 -
ne k

oristi se.
F17 40
A Grijači stražnjeg stakla i vanjskih retrovizora.
SH -
sh

unt P
a
r
C
.
Praktične informacije

175
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014

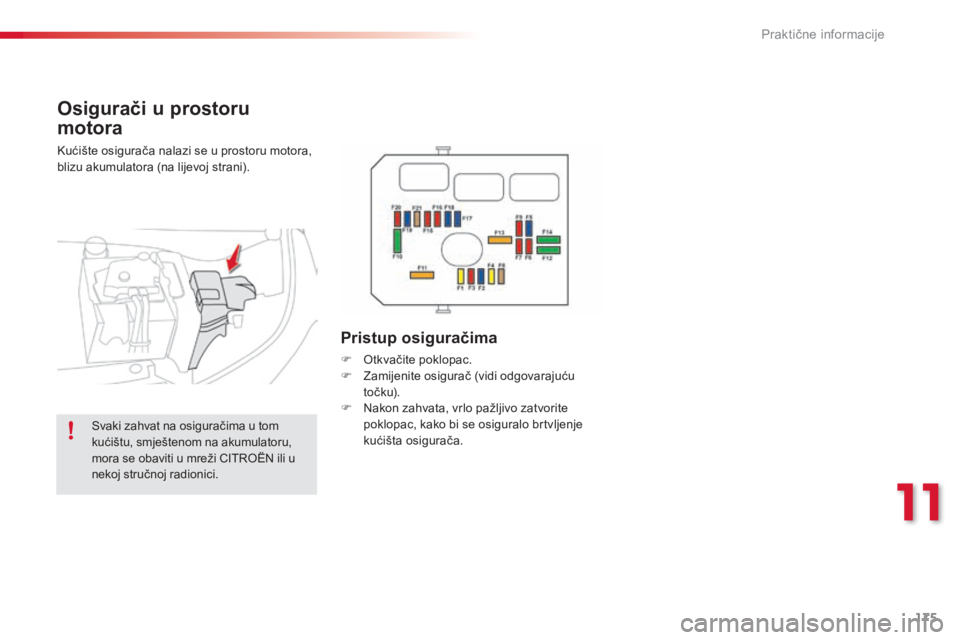

Osigurači u prostoru
motora
kućište osigurača nalazi se u prostoru motora,
blizu akumulatora (na lijevoj strani).
Pristup osiguračima
F otkvačite poklopac.
F za mijenite osigurač (vidi odgovarajuću
to č k u).
F
n
a
kon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
sv

aki zahvat na osiguračima u tom
kućištu, smještenom na akumulatoru,
mora se obaviti u mreži C
iTr

o
Ën

ili u
nekoj stručnoj radionici.
11
Praktične informacije

176
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014

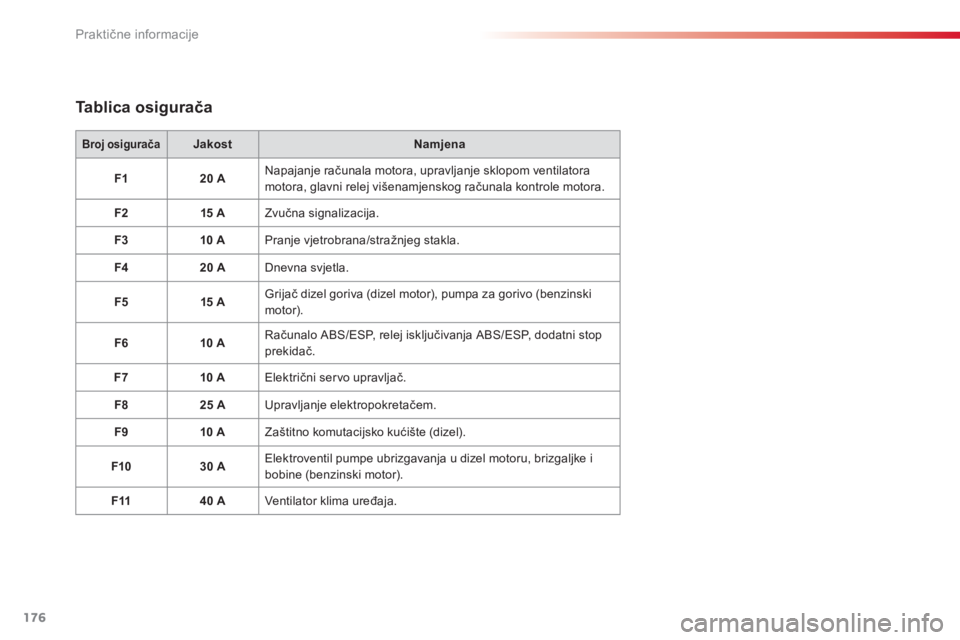

Tablica osigurača
Broj osiguračaJakostNamjena
F1 20
A
na
pajanje računala motora, upravljanje sklopom ventilatora
motora, glavni relej višenamjenskog računala kontrole motora.
F2 15
A
zv
učna signalizacija.
F3 10
A Pranje vjetrobrana/stražnjeg stakla.
F4 20
A
dn
evna svjetla.
F5 15
A Grijač dizel goriva (dizel motor), pumpa za gorivo (benzinski
motor).
F6 10
A
ra
čunalo a
Bs/esP
, relej isključivanja a
Bs/esP
, dodatni stop
prekidač.
F7 10
A
el
ektrični servo upravljač.
F8 25
A Upravljanje elektropokretačem.
F9 10
A
za
štitno komutacijsko kućište (dizel).
F10 30
A
el
ektroventil pumpe ubrizgavanja u dizel motoru, brizgaljke i
bobine (benzinski motor).
F11 40
A Ventilator klima uređaja.
Praktične informacije

177
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014
Broj osiguračaJakostNamjena
F12 30
A Prva i druga brzina brisača vjetrobrana.
F13 40
A
napajanje kućišta inteligentnog opsluživanja (+ nakon kontakta).
F14 30 Anapaj anje valvetronic (benzin).
F15 10
A
de
sno dugo svjetlo.
F16 10
ALijevo dugo svjetlo.
F17 15
ALijevo kratko svjetlo.
F18 15
A
de
sno kratko svjetlo.
F19 15
A
napaj
anje višenamjenskog računala kontrole motora (benzinski
motor), elektroventili hlađenja zraka (dizel).
F20 10
A
napaj
anje višenamjenskog računala kontrole motora (benzinski
motor), elektroventil za regulaciju tlaka u turbokompresoru
(dizel), detektor razine rashladne tekućine (dizel).
F21 5
A
napaj
anje upravljanja sklopa motoventilatora,
relej
a
P
C, a
Bs,
es
P
.
11
Praktične informacije

178
C3Picasso_hr_Chap11_informations-pratiques_ed01-2014

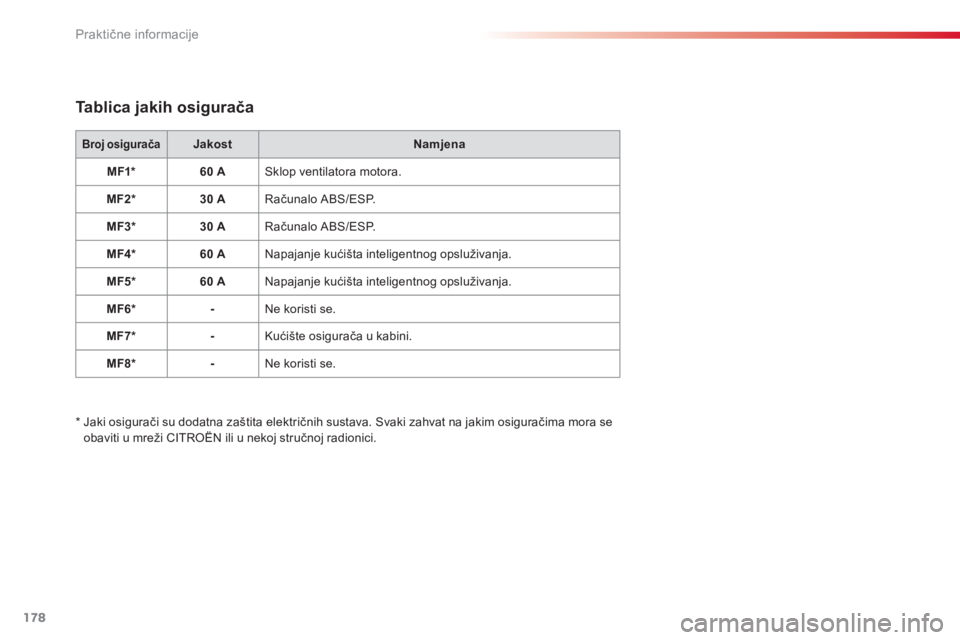

Tablica jakih osigurača
Broj osiguračaJakostNamjena
MF1* 60
A
s
klop ventilatora motora.
MF2* 30
A
ra
čunalo a
Bs/esP
.
MF3* 30
A
ra
čunalo a
Bs/esP
.
MF4* 60
A
na
pajanje kućišta inteligentnog opsluživanja.
MF5* 60
A
na
pajanje kućišta inteligentnog opsluživanja.
MF6* -
ne k

oristi se.
MF7* -
ku

ćište osigurača u kabini.
MF8* -
ne k

oristi se.
*

J

aki osigurači su dodatna zaštita električnih sustava. s
v
aki zahvat na jakim osiguračima mora se
obaviti u mreži C
iTr

o
Ën
ili u nekoj stručnoj radionici.
