89
E3_es_Chap05_conduite_ed01-2014
Funcionamiento

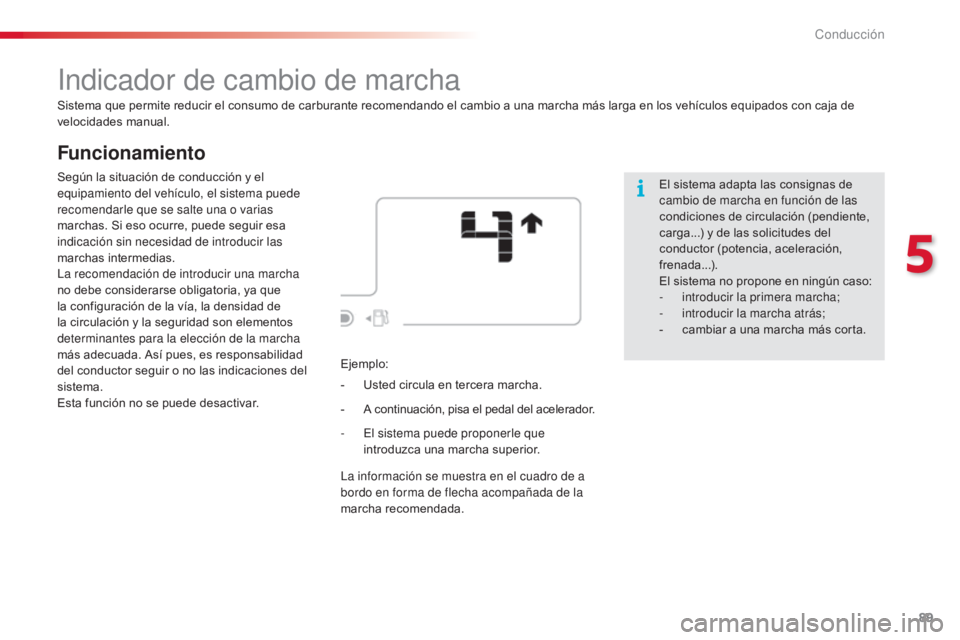

Indicador de cambio de marcha
Sistema que permite reducir el consumo de carburante recomendando el cambio a una marcha más larga en los vehículos equipados con caja de
velocidades manual.El sistema adapta las consignas de
cambio de marcha en función de las
condiciones de circulación (pendiente,
carga...) y de las solicitudes del
conductor (potencia, aceleración,
frenada...).
El sistema no propone en ningún caso:
-
in

troducir la primera marcha;
-
in

troducir la marcha atrás;
-

c
ambiar a una marcha más corta.
Ejemplo:
-

U
sted circula en tercera marcha.
Según la situación de conducción y el
equipamiento del vehículo, el sistema puede
recomendarle que se salte una o varias
marchas. Si eso ocurre, puede seguir esa
indicación sin necesidad de introducir las
marchas intermedias.
La recomendación de introducir una marcha
no debe considerarse obligatoria, ya que
la configuración de la vía, la densidad de
la circulación y la seguridad son elementos
determinantes para la elección de la marcha
más adecuada. Así pues, es responsabilidad
del conductor seguir o no las indicaciones del
sistema.
Esta función no se puede desactivar.
-

A c
ontinuación, pisa el pedal del acelerador.
-

E
l sistema puede proponerle que
introduzca una marcha superior.
La información se muestra en el cuadro de a
bordo en forma de flecha acompañada de la
marcha recomendada.
5
Conducción

90
E3_es_Chap05_conduite_ed01-2014

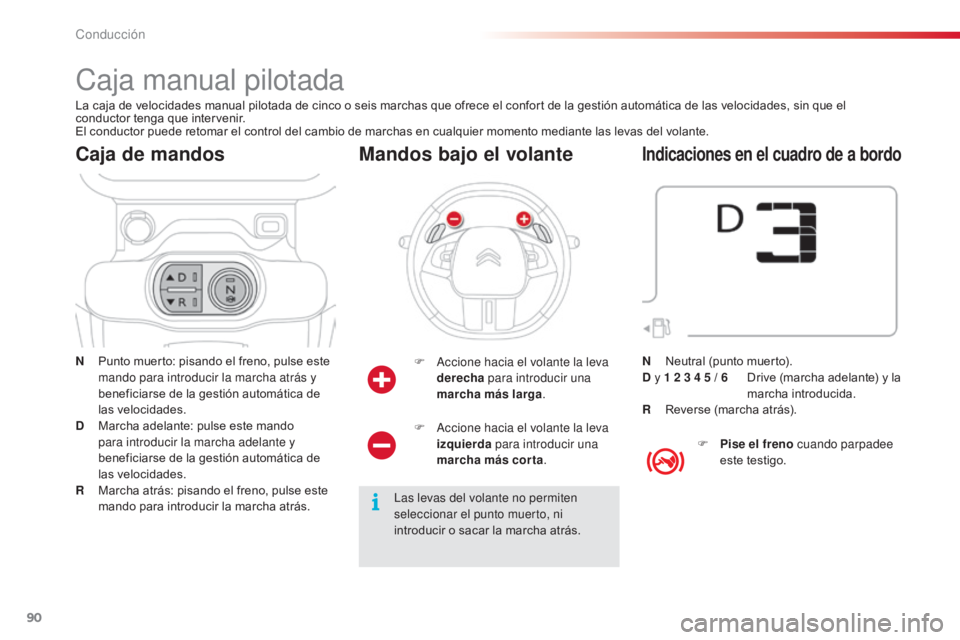

Caja manual pilotada
N Punto muerto: pisando el freno, pulse este mando para introducir la marcha atrás y
beneficiarse de la gestión automática de
las velocidades.
D

M
archa adelante: pulse este mando
para introducir la marcha adelante y
beneficiarse de la gestión automática de
las velocidades.
R

M
archa atrás: pisando el freno, pulse este
mando para introducir la marcha atrás.
Caja de mandos
F Accione hacia el volante la leva derecha para introducir una
marcha más larga .
Mandos bajo el volante
Las levas del volante no permiten
seleccionar el punto muerto, ni
introducir o sacar la marcha atrás.
La caja de velocidades manual pilotada de cinco o seis marchas que ofrece el confort de la gestión automática de las velocidades, sin que el
conductor tenga que intervenir.
El conductor puede retomar el control del cambio de marchas en cualquier momento mediante las levas del volante.
F
A
ccione hacia el volante la leva
izquierda para introducir una
marcha más corta .
Indicaciones en el cuadro de a bordo
F Pise el freno cuando parpadee
este testigo.
N

N

eutral (punto muerto).
D y 1

2

3

4 5 / 6
D
rive (marcha adelante) y la
marcha introducida.
R

R

everse (marcha atrás).
Conducción

91
E3_es_Chap05_conduite_ed01-2014
N parpadea en el cuadro de a bordo,
acompañado de una señal sonora y un
mensaje, si no se acciona el mando N
al arrancar.
Pulse el mando N para seleccionar el
punto muerto.

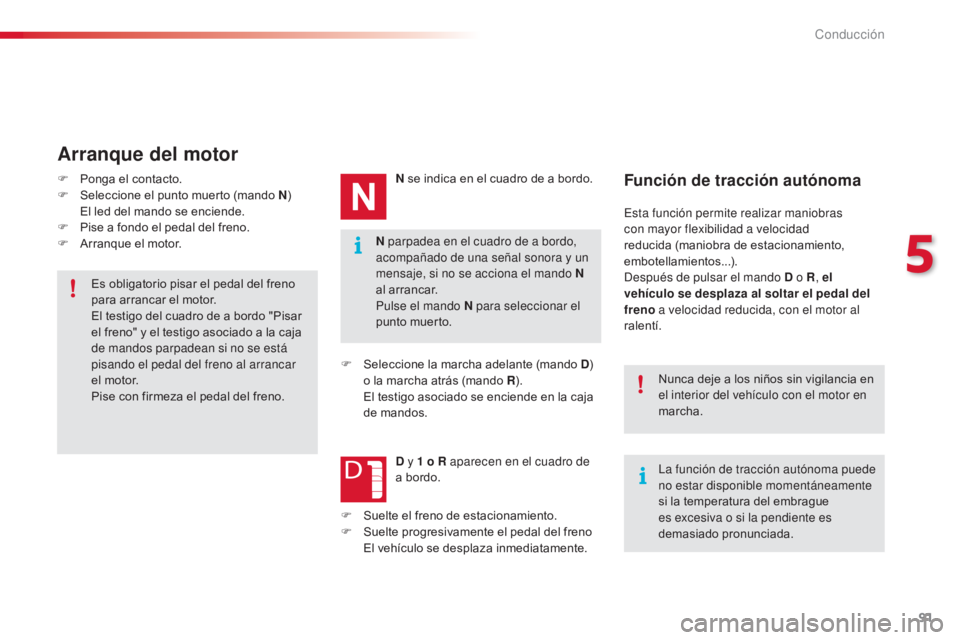

Arranque del motor
F Ponga el contacto.
F S eleccione el punto muerto (mando N)


E
l led del mando se enciende.
F

P
ise a fondo el pedal del freno.
F

A
rranque el motor. N se indica en el cuadro de a bordo.
F
S
eleccione la marcha adelante (mando D)
o la marcha atrás (mando R ).
E

l testigo asociado se enciende en la caja
de mandos.
D y 1
o R aparecen en el cuadro de
a bordo.Función de tracción autónoma
Esta función permite realizar maniobras
con mayor flexibilidad a velocidad
reducida (maniobra de estacionamiento,
embotellamientos...).
Después de pulsar el mando D o R , el
vehículo se desplaza al soltar el pedal del
freno a velocidad reducida, con el motor al
ralentí.
La función de tracción autónoma puede
no estar disponible momentáneamente
si la temperatura del embrague
es excesiva o si la pendiente es
demasiado pronunciada. Nunca deje a los niños sin vigilancia en
el interior del vehículo con el motor en
marcha.
Es obligatorio pisar el pedal del freno
para arrancar el motor.
El testigo del cuadro de a bordo "Pisar
el freno" y el testigo asociado a la caja
de mandos parpadean si no se está
pisando el pedal del freno al arrancar
el motor.
Pise con firmeza el pedal del freno.
F

S

uelte el freno de estacionamiento.
F

S

uelte progresivamente el pedal del freno
E

l vehículo se desplaza inmediatamente.
5
Conducción

92
E3_es_Chap05_conduite_ed01-2014
Nunca seleccione el punto muerto N
durante la circulación.

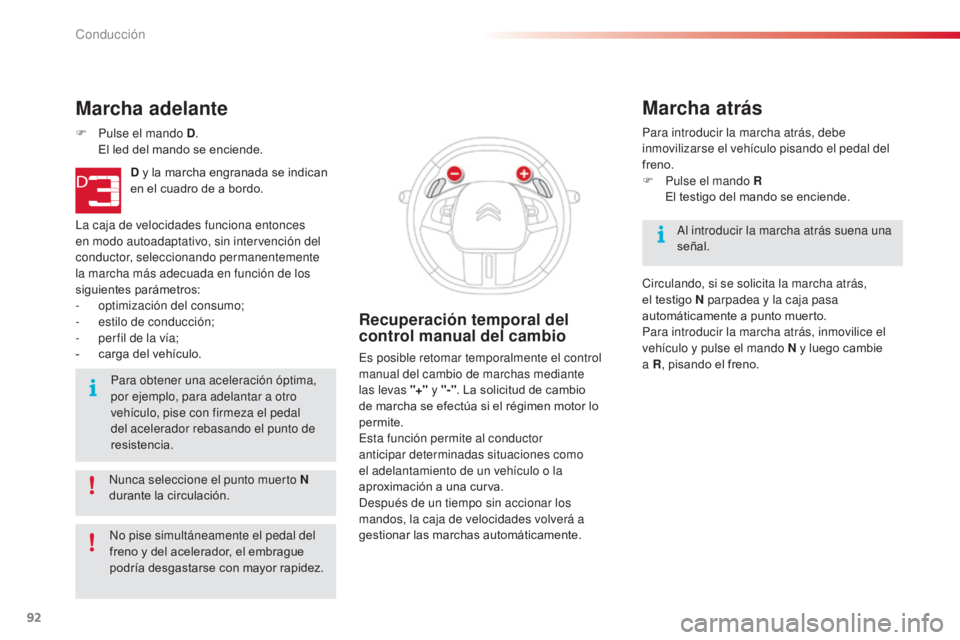

Marcha adelante
F Pulse el mando D. E
l led del mando se enciende.
D y la marcha engranada se indican
en el cuadro de a bordo.
La caja de velocidades funciona entonces
en modo autoadaptativo, sin intervención del
conductor, seleccionando permanentemente
la marcha más adecuada en función de los
siguientes parámetros:
-
op

timización del consumo;
-

e
stilo de conducción;
-

p
er fil de la vía;
-

c
arga del vehículo.Para obtener una aceleración óptima,
por ejemplo, para adelantar a otro
vehículo, pise con firmeza el pedal
del acelerador rebasando el punto de
resistencia.
Recuperación temporal del
control manual del cambio
Es posible retomar temporalmente el control
manual del cambio de marchas mediante
las levas "+" y "-". La solicitud de cambio
de marcha se efectúa si el régimen motor lo
permite.
Esta función permite al conductor
anticipar determinadas situaciones como
el adelantamiento de un vehículo o la
aproximación a una curva.
Después de un tiempo sin accionar los
mandos, la caja de velocidades volverá a
gestionar las marchas automáticamente. Para introducir la marcha atrás, debe
inmovilizarse el vehículo pisando el pedal del
freno.
F

P
ulse el mando R
E

l testigo del mando se enciende.
Marcha atrás
Al introducir la marcha atrás suena una
señal.
Circulando, si se solicita la marcha atrás,
el testigo N parpadea y la caja pasa
automáticamente a punto muerto.
Para introducir la marcha atrás, inmovilice el
vehículo y pulse el mando N y luego cambie
a R , pisando el freno.
No pise simultáneamente el pedal del
freno y del acelerador, el embrague
podría desgastarse con mayor rapidez.
Conducción

93
E3_es_Chap05_conduite_ed01-2014
Antes de apagar el motor, es necesario:
- p ulse el mando N para dejar el vehículo en
punto muerto:


o
-

d
ejar la marcha engranada, en cuyo caso
no podrá desplazarse el vehículo.

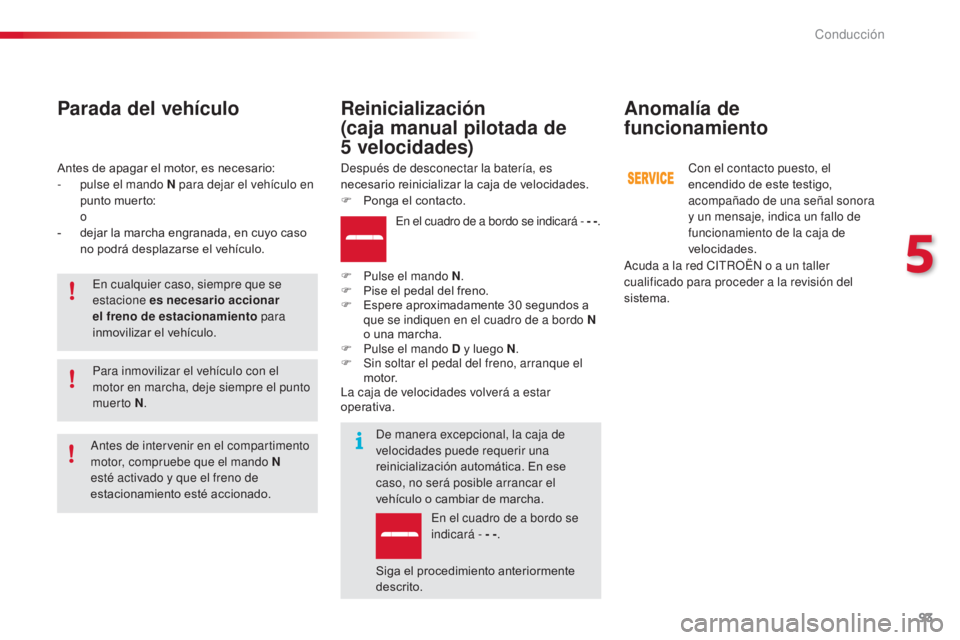

Parada del vehículo
En cualquier caso, siempre que se
estacione es necesario accionar
el freno de estacionamiento para
inmovilizar el vehículo.
Para inmovilizar el vehículo con el
motor en marcha, deje siempre el punto
muerto N .
Anomalía de
funcionamiento
En el cuadro de a bordo se indicará - - - .
F

P

ulse el mando N .
F

P

ise el pedal del freno.
F

E

spere aproximadamente 30 segundos a
que se indiquen en el cuadro de a bordo N
o una marcha.
F

P

ulse el mando D y luego N .
F

S

in soltar el pedal del freno, arranque el
motor.
La caja de velocidades volverá a estar
operativa.
Reinicialización
(caja manual pilotada de
5
velocidades)
Después de desconectar la batería, es
necesario reinicializar la caja de velocidades.
F

P
onga el contacto.
De manera excepcional, la caja de
velocidades puede requerir una
reinicialización automática. En ese
caso, no será posible arrancar el
vehículo o cambiar de marcha. En el cuadro de a bordo se
indicará - - - .
Siga el procedimiento anteriormente
descrito.
Antes de intervenir en el compartimento
motor, compruebe que el mando N
esté activado y que el freno de
estacionamiento esté accionado. Con el contacto puesto, el
encendido de este testigo,
acompañado de una señal sonora
y un mensaje, indica un fallo de
funcionamiento de la caja de
velocidades.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la revisión del
sistema.
5
Conducción

94
E3_es_Chap05_conduite_ed01-2014

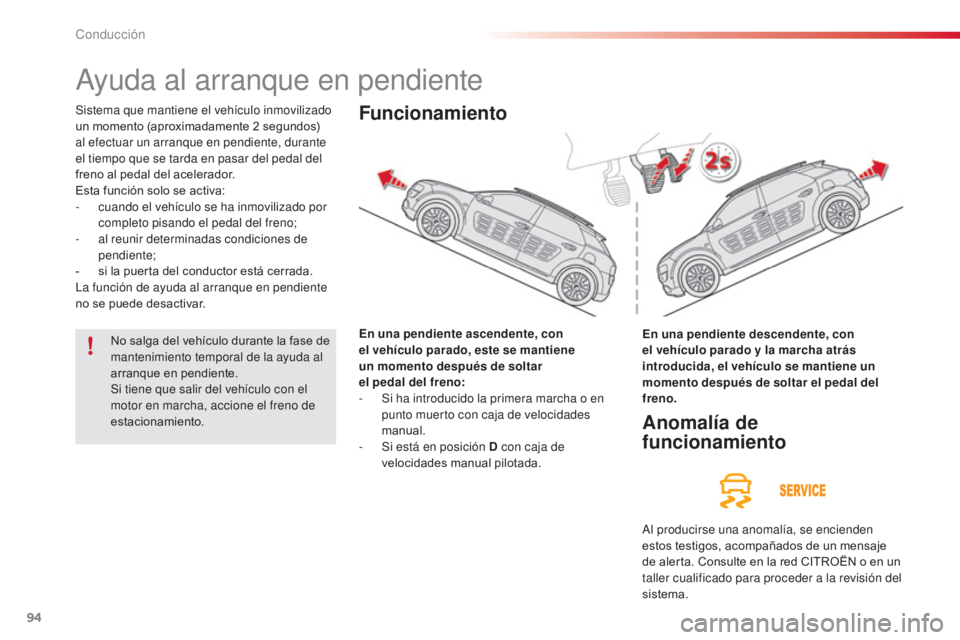

Ayuda al arranque en pendiente
Sistema que mantiene el vehículo inmovilizado
un momento (aproximadamente 2 segundos)
al efectuar un arranque en pendiente, durante
el tiempo que se tarda en pasar del pedal del
freno al pedal del acelerador.
Esta función solo se activa:
-

c
uando el vehículo se ha inmovilizado por
completo pisando el pedal del freno;
-

a
l reunir determinadas condiciones de
pendiente;
-

s
i la puerta del conductor está cerrada.
La función de ayuda al arranque en pendiente
no se puede desactivar.
En una pendiente ascendente, con
el
vehículo parado, este se mantiene
un momento después de soltar
el


pedal

del

freno:
-

S
i ha introducido la primera marcha o en
punto muerto con caja de velocidades
manual.
-

S
i está en posición D con caja de
velocidades manual pilotada.Funcionamiento
En una pendiente descendente, con
el vehículo parado y la marcha atrás
introducida, el vehículo se mantiene un
momento después de soltar el pedal del
freno.
Anomalía de
funcionamiento
Al producirse una anomalía, se encienden
estos testigos, acompañados de un mensaje
de alerta. Consulte en la red CITROËN o en un
taller cualificado para proceder a la revisión del
sistema.
No salga del vehículo durante la fase de
mantenimiento temporal de la ayuda al
arranque en pendiente.
Si tiene que salir del vehículo con el
motor en marcha, accione el freno de
estacionamiento.
Conducción

95
E3_es_Chap05_conduite_ed01-2014

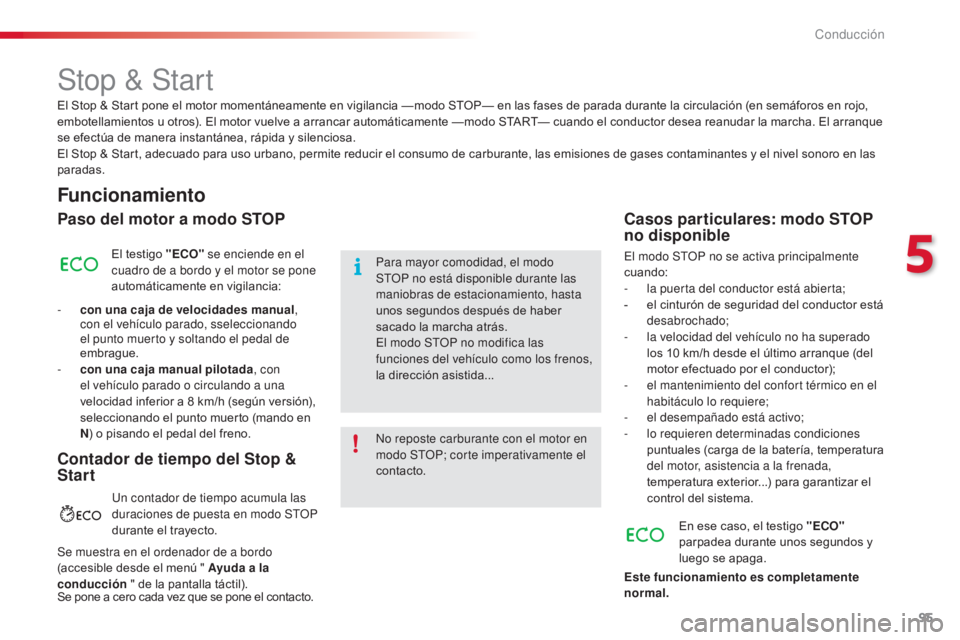

Stop & Start
Funcionamiento
Paso del motor a modo STOP
El testigo "ECO" se enciende en el
cuadro de a bordo y el motor se pone
automáticamente en vigilancia:
-

c

on una caja de velocidades manual ,
con el vehículo parado, sseleccionando
el punto muerto y soltando el pedal de
embrague.
-

c

on una caja manual pilotada , con
el vehículo parado o circulando a una
velocidad inferior a 8
km/h (según versión),
seleccionando el punto muerto (mando en
N ) o pisando el pedal del freno.
No reposte carburante con el motor en
modo STOP; corte imperativamente el
contacto. Para mayor comodidad, el modo
STOP no está disponible durante las
maniobras de estacionamiento, hasta
unos segundos después de haber
sacado la marcha atrás.
El modo STOP no modifica las
funciones del vehículo como los frenos,
la dirección asistida...
Casos particulares: modo STOP
no disponible
El modo STOP no se activa principalmente
cuando:
-

l
a puerta del conductor está abierta;
-

e
l cinturón de seguridad del conductor está
desabrochado;
-

l
a velocidad del vehículo no ha superado
los 10
km/h desde el último arranque (del
motor efectuado por el conductor);
-

e
l mantenimiento del confort térmico en el
habitáculo lo requiere;
-

e
l desempañado está activo;
-

l
o requieren determinadas condiciones
puntuales (carga de la batería, temperatura
del motor, asistencia a la frenada,
temperatura exterior...) para garantizar el
control del sistema.
En ese caso, el testigo "ECO"
parpadea durante unos segundos y
luego se apaga.
Este funcionamiento es completamente
normal.
El Stop & Start pone el motor momentáneamente en vigilancia —modo STOP— en las fases de parada durante la circulación (en semáforos en rojo,
embotellamientos u otros). El motor vuelve a arrancar automáticamente —modo START— cuando el conductor desea reanudar la marcha. El arranque
se efectúa de manera instantánea, rápida y silenciosa.
El Stop & Start, adecuado para uso urbano, permite reducir el consumo de carburante, las emisiones de gases contaminantes y el nivel sonoro en las
paradas.
Contador de tiempo del Stop &
Start
Un contador de tiempo acumula las
duraciones de puesta en modo STOP
durante el trayecto.
Se muestra en el ordenador de a bordo
(accesible desde el menú " Ayuda a la
conducción " de la pantalla táctil).
Se pone a cero cada vez que se pone el contacto.
5
Conducción

96
E3_es_Chap05_conduite_ed01-2014
Paso del motor a modo
S TA R T
El testigo "ECO" se apaga y el motor
vuelve a arrancar automáticamente:
-

c

on una caja de velocidades manual ,
pisando a fondo el pedal de embrague.
-

c

on una caja de velocidades manual
pilotada:
●

c

on el mando en D , soltando el pedal del
freno;
●

c

on el mando en N y el pedal sin pisar,
pulsando el mando D ;
●

i

ntroduciendo la marcha atrás. El modo START se activa automáticamente
cuando:
-

s
e abre la puerta del conductor;
-

s
e desabrocha el cinturón de seguridad del
conductor;
-

l
a velocidad del vehículo supera los
11
km/h (con caja manual pilotada);
-

l
o requieren determinadas condiciones
puntuales (carga de la batería, temperatura
del motor, asistencia a la frenada, reglaje
del aire acondicionado...) para garantizar el
control del sistema o del vehículo.
Casos particulares: activación
automática del modo START
Si eso ocurre, el testigo "ECO"
parpadea durante unos segundos y
luego se apaga.
Este funcionamiento es completamente
normal. Antes de intervenir en el compartimento
motor, neutralice el Stop & Start para
evitar el riesgo de lesiones causadas por
la activación automática del modo START.
Este sistema requiere una batería de 12 V
de tecnología y características específicas
(referencias disponibles en la red CITROËN).
El montaje de una batería no recomendada
por CITROËN podría provocar fallos de
funcionamiento del sistema.
Para recargarla, utilice un cargador de 12 V y
no invierta las polaridades.
Mantenimiento
El Stop & Start utiliza una tecnología
avanzada. Para realizar cualquier
intervención en el vehículo, acuda a un
taller cualificado que disponga de la
competencia y el material adecuado,
algo que la red CITROËN está en
condiciones de ofrecerle.
Conducción

97
E3_es_Chap05_conduite_ed01-2014
El fallo de funcionamiento del
sistema se indica en el menú
" Ayuda a la conducción " (página
primaria) de la pantalla táctil.
Anomalía de
funcionamiento
En caso de anomalía, el testigo de
la tecla Stop & Start parpadea unos
instantes y después permanece
encendido de manera fija.
Si pulsa esta tecla para reactivar el sistema,
el testigo parpadea de nuevo unos instantes y
paremanece encendido de manera fija.
La neutralización del Stop & Start se puede
configurar a través de la pantalla táctil.
Neutralización
Si la neutralización se ha efectuado estando
en modo STOP, el motor vuelve a arrancar
inmediatamente.
En caso de conducción por calzada
inundada, es recomendable desactivar
la función Stop & Start y circular
lentamente. La reactivación se puede configurar a través de
la pantalla táctil.
Reactivación
El sistema se reactiva automáticamente
cuando el conductor arranca el motor.
F

P

ulse en " Stop & Star t ".
F

Sel

eccione el menú " Ayuda a la
conducción ".
El testigo de esta tecla se enciende de forma
fija. Al pulsar de nuevo esta tecla, el
Stop & Start se reactiva. El testigo de
esta tecla se apaga.
Lleve a revisar el sistema a la red CITROËN o
a un taller cualificado.
Si se produce alguna anomalía en modo STOP,
el vehículo podría calarse.
En tal caso, todos los testigos del cuadro de a
bordo se encenderán.
Según la versión, puede indicarse un mensaje
de alerta solicitándole que seleccione el punto
muerto (mando N) y que pise el pedal del freno.
Es necesario cortar el contacto y volver a
arrancar el motor.
5
Conducción

98
E3_es_Chap05_conduite_ed01-2014
Mandos en el volante
La información asociada se indica en el cuadro
de a bordo.
6.

I
ndicación de activación/interrupción de la
limitación
7.

V
alor de velocidad consignada
8.

I
ndicación de selección del modo limitador

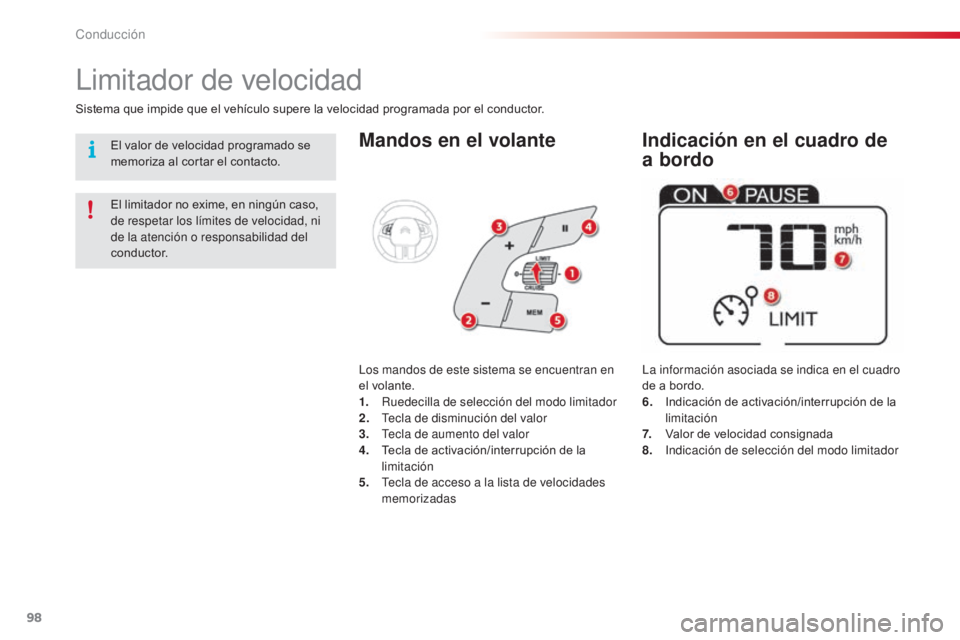

Limitador de velocidad
Sistema que impide que el vehículo supere la velocidad programada por el conductor.
El limitador no exime, en ningún caso,
de respetar los límites de velocidad, ni
de la atención o responsabilidad del
c o n d u c t o r.
Los mandos de este sistema se encuentran en
el volante.
1.
R

uedecilla de selección del modo limitador
2.
T

ecla de disminución del valor
3.
T

ecla de aumento del valor
4.
T

ecla de activación/interrupción de la
limitación
5.
T

ecla de acceso a la lista de velocidades
memorizadas
Indicación en el cuadro de
a bordoEl valor de velocidad programado se
memoriza al cortar el contacto.
Conducción
