CITROEN C4 PICASSO 2013 Lietošanas Instrukcija (in Latvian)

IX
169
VA DĪŠANA
PALĪDZĪBAS SISTĒMA
AUTOMAŠĪNAS
NOVIETOŠANAI STĀVVIETĀ

Šī funkcija ar buferī iestrādāto senso-
ru palīdzību jums ziņo par tā uztveres
zonā nonākuša traucēkļa (cilvēks, au-
tomašīna, koks, barjera...) tuvumu.
Atsevišķi traucēkļi (ceļa stabs, ietves
apmale...), kuri pamanīti manevra
sākumā, manevra beigās var vairs
netikt uzrādīti, tiem nonākot zem uz-
tveršanas zonas.


Palīdzības sistēmas grafi skais
attēls
Tas papildina skaņas signālu ar
automašīnai tuvojošos traucēk-
ļu atrašanās vietas segmentu at-
tēlu daudzfunkcionālajā ekrānā.
Piebraucot trauc
ēklim pavisam tuvu,
pa visu daudzfunkcionālo ekrānu
parādās simbols "Danger".

Palīdzības sistēmas skaņas
signāls
Informācija par traucēkļa tuvumu tiek
sniegta ar atkārtotiem skaņas signā-
liem, tiem atskanot biežāk, automašīnai
piebraucot tuvāk traucēklim.
Signāli tiek atskaņoti caur skaļruņiem
(labajā vai kreisajā pusē), ļaujot uz-
tvert, kurā pusē traucēklis atrodas.

Līdzko attālums "automašīna/traucēklis" ir mazāks par 30 centimetriem, skaņas
signāls skan nepārtraukti.


Šī funkcija nekādā gadījumā ne-
spēj aizvietot vadītāja uzmanību
un atbildību uz ceļa.



Palīdzības sistēma automašīnas novietošanai stāvvietā atpakaļgaitā

Tā ieslēdzas, iedarbinot atpakaļgaitu.
To pavada skaņas signāls.
Tā izslēdzas, izslēdzot atpakaļgaitu.

IX
170
VA DĪŠANA







Palīdzības sistēma
automašīnas novietošanai
stāvvietā, braucot uz priekšu

Papildus palīdzības sistēmai automašīnas
novietošanai stāvvietā atpakaļgaitā palīdzī-
bas sistēma automašīnas novietošanai stāv-
vietā, braucot uz priekšu, iedarbojas, līdzko
tiek uztverts traucēklis automašīnas priek-
šā un automašīnas ātrums samazinās līdz
10 km/h.
Palīdzības sistēma automašīnas novietoša-
nai stāvvietā, braucot uz priekšu, izslēdzas,
ja automašīna stāv vairāk nekā trīs sekundes
ar ieslēgtu pārnesumu braukšanai uz priek-
šu, ja traucēklis vairs netiek uztverts vai līdz-
ko automašīnas ātrums pārsniedz 10 km/h.


Skaņas signāls tiek atskaņots caur skaļruņiem
(priekšējiem vai aizmugurējiem) un ļauj konstatēt
traucēkli automašīnas priekšā vai aizmugurē.




Palīdzības sistēmas automašīnas
novietošanai stāvvietā, braucot
uz priekšu un atpakaļgaitā,
ieslēgšana/izslēgšana
Funkcija ieslēdzama, nospiežot šo
pogu. Iedegas pogas signāllampiņa.
Vēlreiz nospiežot šo pogu, funkcija
tiek atslēgta. Pogas signāllampiņa
nodziest.



Funkcija automātiski tiks neitrali-
zēta, velkot piekabi vai uzstādot
velosipēdu turētāju (automašīnām,
kuras aprīkotas ar CITROËN ieteik-
tu piekabi vai velosipēdu turētāju).



Funkcijas traucējumi

Sistēmas darbības traucē-
jumu gadījumā, pārslēdzot
atpakaļgaitu, mēraparātu
panelī iedegas šī signāllam-
piņa un/vai ekrānā parādās paziņo-
jums kopā ar skaņas signālu (īss
signāls).
Konsultējieties CITROËN pārstāvnie-
cībā vai kvalifi cētā remontdarbnīcā.

Sliktos laika apstākļos vai ziemā
pārbaudiet, lai sensori nebūtu pār-
klāti ar dubļiem, apledojumu vai
sniegu. Ieslēdzot atpaka
ļgaitu,
par to, ka sensori varētu būt netī-
ri, jums ziņos skaņas signāls (garš
signāls).
Līdzko automašīna brauc ar ātru-
mu, kas ir mazāks par 10 km/h,
atsevišķi skaņas avoti (motocikls,
smagā automašīna, pneimatiskais
āmurs...) var pārmākt palīdzības
sistēmas automašīnas novietoša-
nai stāvvietā skaņas signālu.

IX
171
VA DĪŠANA
PNEIMATISKĀ
BALSTIEKĀRTA


Grand
C4 Picasso

C4 Picasso

Aizmugurējā pneimatiskā balstiekārta
braukšanas laikā ļauj palielināt kom-
fortu un saglabāt pastāvīgu korpusa
augstumu neatkarīgi no automašīnas
kravas.

Darbība



- Ja palielinās kravas daudzums,
tiek noteikta automašīnas nosē-
šanās, lai kompensētu šo papil-
du kravu, pneimatiskās atsperes
piepūšas ar gaisu.

- Gadījumā, ja krava samazinās,
tiek noteikta automašīnas pacel-
šanās, lai automašīna atgrieztos
savā normālajā stāvoklī, pnei-
matiskās atsperes gaisu izlaiž.

- Gadījumā, ja automašīna netiek
izmantota ilgāku laiku, pneima-
tiskās atsperes gaisu var izlaist,
un, ja vien nepieciešams, pēc
centrālās atslēgas atslēgšanas
vai durvju atvēršanas tās auto-
mašīnu atgriež normālajā stā-
voklī.
Ja sistēmu neaktivizē
siet manuāli,
tad automātiskā korekcija ieslēg-
sies uzreiz pēc tam, kad automašī-
na sāks kustību. Korekcijas laikā ir
iedegusies servisa signāllampiņa un
paziņojums jums atgādina nepār-
sniegt ātrumu 10 km/h.
Ja ir atvērtas durvis vai bagāžas no-
dalījums, automātiskā korekcija ne-
darbosies.
Automātiskā korekcija darbosies arī
tad, ja automašīna darbosies ener-
ģijas ekonomijas režīmā.
Aktivizācija/Atslēgšana
Automātisko korekciju var neitralizēt :


)
apmēram uz divām sekundēm
nospiediet komandpogu B
, kas
atrodas uz bagāžas nodalījuma
iekšējā
s sienas kreisajā pusē,

)
pēc kontrolsignāla atskanēša-
nas komandpogu atlaidiet. Tās
neitralizēšanu apstiprina diodes
iedegšanās uz komandpogas B
.


Sistēmas darbības traucējumu ga-
dījumā kopā ar brīdinājuma signālu
vienmēr uz mērinstrumentu paneļa
iedegas signāllampiņa . Konsultējieties
CITROËN pārstāvniecībā vai kvalifi cē-
tā remontdarbnīcā
.


Sistēma jāneitralizē šādos gadījumos :


-
remontējot automašīnu no apakšas,

- mainot riteni,

- transportējot automašīnu ar sma-
go automašīnu vai uz kuģa.
Lai automātisko korekciju ieslēgtu :


)
vēlreiz nospiediet komandpogu B

apmēram uz divām sekundēm,

)
pēc kontrolsignāla atskanēša-
nas atlaidiet komandpogu. Tās
aktivizāciju apstiprina diodes no-
dzišana uz komandpogas B
.

IX
172
VA DĪŠANA

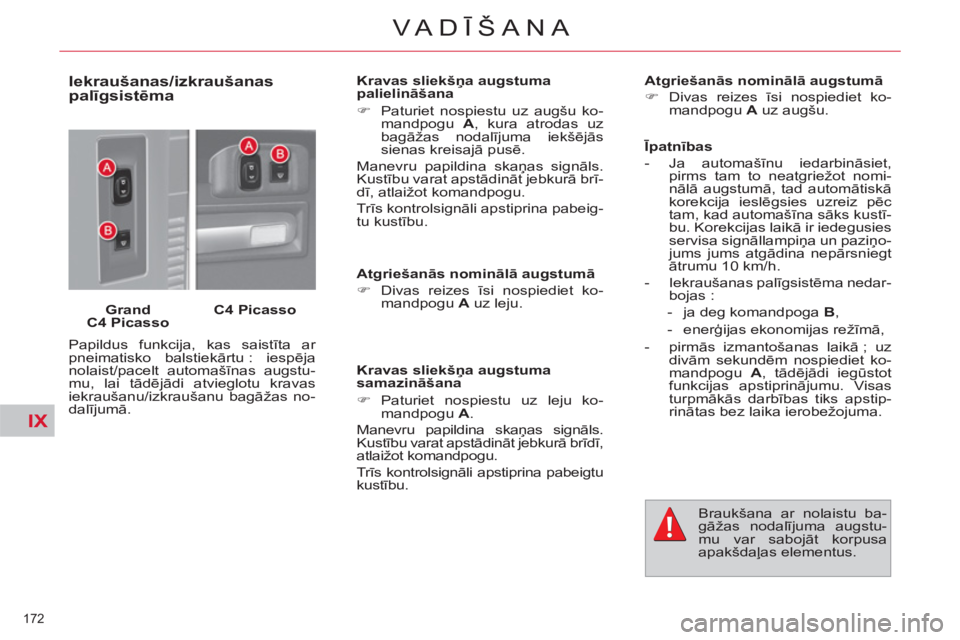

Iekraušanas/izkraušanas
palīgsistēma


Grand
C4 Picasso

C4 Picasso
Papildus funkcija, kas saistīta ar
pneimatisko balstiekārtu : iespēja
nolaist/pacelt automašīnas augstu-
mu, lai tādējādi atvieglotu kravas
iekraušanu/izkraušanu bagāžas no-
dalījumā.
Kravas sliekšņa augstuma
palielināšana


)
Paturiet nospiestu uz augšu ko-
mandpogu A
, kura atrodas uz
bagāžas nodalījuma iekšējās
sienas kreisajā pusē.
Manevru papildina skaņas signāls.
Kustību varat apstādināt jebkurā brī-
dī, atlaižot komandpogu.
Trīs kontrolsignāli apstiprina pabeig-
tu kustību.

Atgriešanās nominālā augstumā



)
Divas reizes īsi nospiediet ko-
mandpogu A
uz leju.


Kravas sliekšņa augstuma
samazināšana


)
Paturiet nospiestu uz leju ko-
mandpogu A
.
Manevru papildina skaņas signāls.
Kustību varat apstādināt jebkurā brīdī,
atlaižot komandpogu.
Trīs kontrolsignāli apstiprina pabeigtu
kustību.
Atgriešanās nominālā augstumā



)
Divas reizes īsi nospiediet ko-
mandpogu A
uz augšu.
Braukšana ar nolaistu ba-
gāžas nodalījuma augstu-
mu var sabojāt korpusa
apakšdaļas elementus.

Īpatnības



- Ja automašīnu iedarbināsiet,
pirms tam to neatgriežot nomi-
nāl
ā augstumā, tad automātiskā
korekcija ieslēgsies uzreiz pēc
tam, kad automašīna sāks kustī-
bu. Korekcijas laikā ir iedegusies
servisa signāllampiņa un paziņo-
jums jums atgādina nepārsniegt
ātrumu 10 km/h.

- Iekraušanas palīgsistēma nedar-
bojas :


- ja deg komandpoga B
,

- enerģijas ekonomijas režīmā,

- pirmās izmantošanas laikā ; uz
divām sekundēm nospiediet ko-
mandpogu A
, tādējādi iegūstot
funkcijas apstiprinājumu. Visas
turpmākās darbības tiks apstip-
rinātas bez laika ierobežojuma.

173
PĀRBAUDES


PARTNERI, LAI UZLABOTU
DZINĒJU DARBĪBU UN SAUDZĪGI
IZTURĒTOS PRET VIDI


Inovācijas darbības nodrošināšanai
Jau 40 gadus TOTAL Izpētes un Attīstības
nodaļas izstrādā eļļošanas materiālus
CITROËN vajadzībām atbilstoši jaunāka-
jiem tehniskajiem CITROËN automašīnu
ievedumiem gan sacensību, gan ikdienas
vajadzībām.
Tas, lai nodrošinātu labāko Jūsu automašī-
nas dzinēja darbību.

Optimāla Jūsu automašīnas
dzinēja aizsardzība
Veicot Jūsu CITROËN automa-
šīnas apkopi ar TOTAL eļļošanas
materiāliem, Jūs veicināt Jūsu
automašīnas dzinēja darbību un
ilgtspēju, taj
ā pat laikā saudzējot
vidi.

dod priekšroku

X
174
PĀRBAUDES


Motora pārsega atvēršana


)
Pabīdiet pa kreisi ārējo slēdzi B

un paceliet motora pārsegu.

)
Izņemiet balstu C
no tā novieto-
juma ligzdas.

)
Nostipriniet balstu stiprinājuma
vietā, lai noturētu motora pārsegu
atvērtā veidā.


Motora pārsega aizvēršana



)
Izņemiet balstu no atbalsta vietas.

)
Novietojiet balstu atpakaļ ligzdā.

)
Nolaidiet pārsegu, tad kustības
beigās to kārtīgi nospiediet.

)
Paceļot pārbaudiet, vai pārsegs
ir kārtīgi aizvērts.
Ja nospiests apakšējais slēdzis,
pārsegu nav iespējams atvērt, ka-
mēr vadītāja durvis nav aizvērtas.
Šī operācija veicama vienīgi auto-
mašīnai stāvot.
Izvairieties vērt vaļā motora pārsegu
spēcīga vēja laikā.
Ja motors ir karsts, ar ārējiem slē
-
džiem un motora pārsega balstu
rīkojieties uzmanīgi (pastāv risks
apdedzināties).


)
Atveriet vadītāja durvis.

)
Pavelciet apakšējo rokturi A
, kas
atrodas durvju apmales apakšā.





Pirms uzsākat jebkuru dar-
bību zem motora pārsega,
neitralizējiet Stop & Start lai
izvairītos no miesas bojājumiem,
kas varētu rasties pēc START re-
žīma automātiskas ieslēgšanās.

X
175
PĀRBAUDES

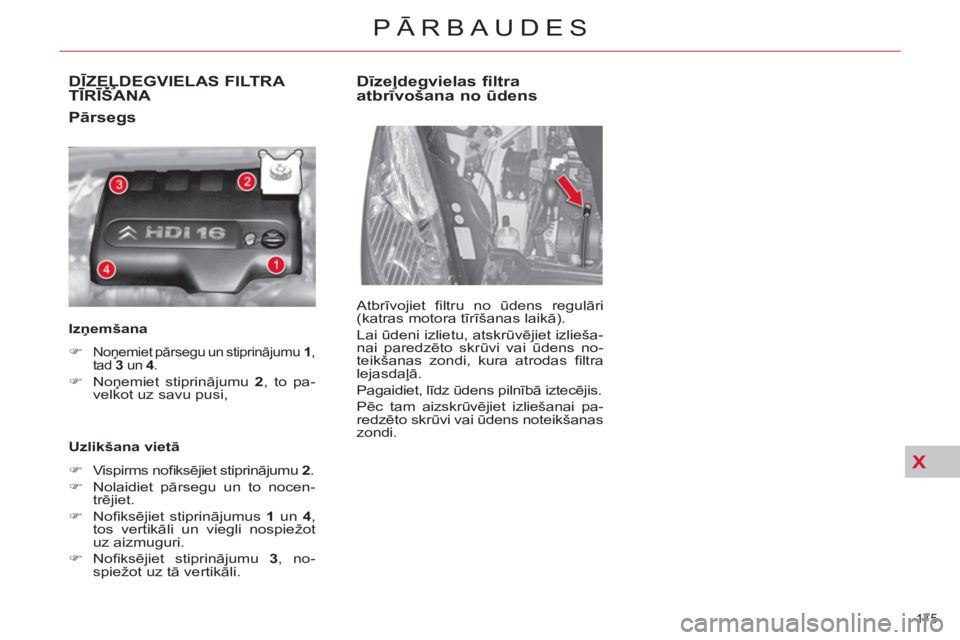

DĪZEĻDEGVIELAS FILTRA TĪRĪŠANA ĻĻ


Pārsegs


Izņemšana


)

Noņemiet pārsegu un stiprinājumu 1
,
tad 3
un 4
.


)
Noņemiet stiprinājumu 2
, to pa-
velkot uz savu pusi,

Uzlikšana vietā



)
Vispirms nofi ksējiet stiprinājumu 2.

)
Nolaidiet pārsegu un to nocen-
trējiet.

)
Nofi ksējiet stiprinājumus 1
un 4
,
tos vertikāli un viegli nospiežot
uz aizmuguri.

)
Nofi ksējiet stiprinājumu 3
, no-
spiežot uz tā vertikāli.



Dīzeļdegvielas filtra
atbrīvošana no ūdens

Atbrīvojiet fi ltru no ūdens regulāri
(katras motora tīrīšanas laikā).
Lai ūdeni izlietu, atskrūvējiet izlieša-
nai paredzēto skrūvi vai ūdens no-
teikšanas zondi, kura atrodas fi ltra
lejasdaļā.
Pagaidiet, līdz ūdens pilnībā iztecējis.
Pēc tam aizskrūvējiet izliešanai pa-
redzēto skrūvi vai ūdens noteikšanas
zondi.

X
176
PĀRBAUDES

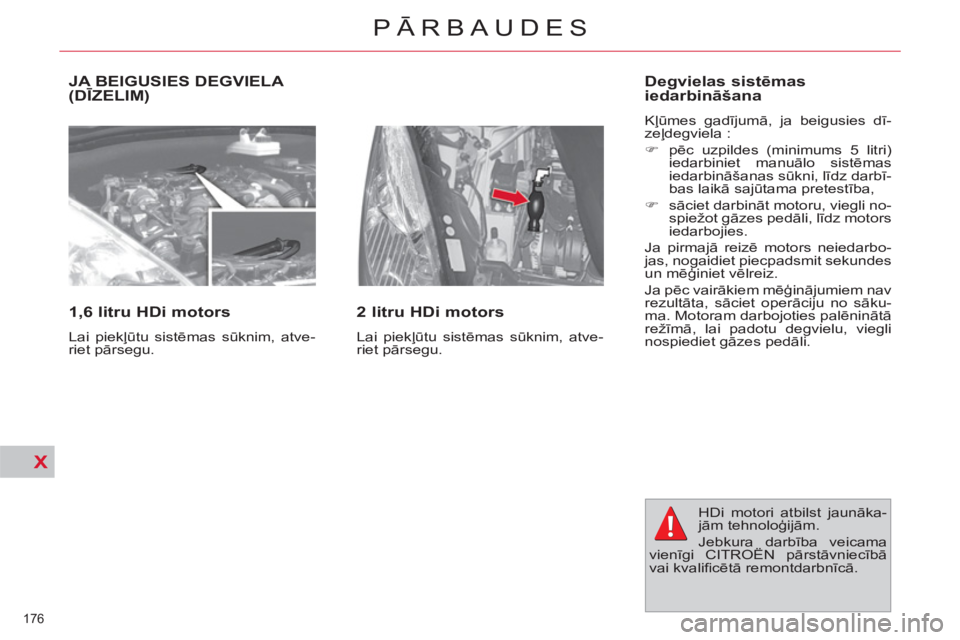

JA BEIGUSIES DEGVIELA (DĪZELIM)


1,6 litru HDi motors

Lai piekļūtu sistēmas sūknim, atve-
riet pārsegu.


2 litru HDi motors

Lai piekļūtu sistēmas sūknim, atve-
riet pārsegu.


Degvielas sistēmas
iedarbināšana

Kļūmes gadījumā, ja beigusies dī-
zeļdegviela :


)
pēc uzpildes (minimums 5 litri)
iedarbiniet manuālo sistēmas
iedarbināšanas sūkni, līdz darbī-
bas laikā sajūtama pretestība,

)
sāciet darbināt motoru, viegli no-
spiežot gāzes pedāli, līdz motors
iedarbojies.
Ja pirmajā reizē motors neiedarbo-
jas, nogaidiet piecpadsmit sekundes
un mēģiniet vēlreiz.
Ja pēc vairākiem mēģinājumiem nav
rezultāta, sāciet operāciju no sāku-
ma. Motoram darbojoties palēninātā
režīmā, lai padotu degvielu, viegli
nospiediet gāzes pedāli.


HDi motori atbilst jaunāka-
jām tehnoloģijām.
Jebkura darbība veicama
vienīgi CITROËN pārstāvniecībā
vai kvalifi cētā remontdarbnīcā.

X
177
PĀRBAUDES

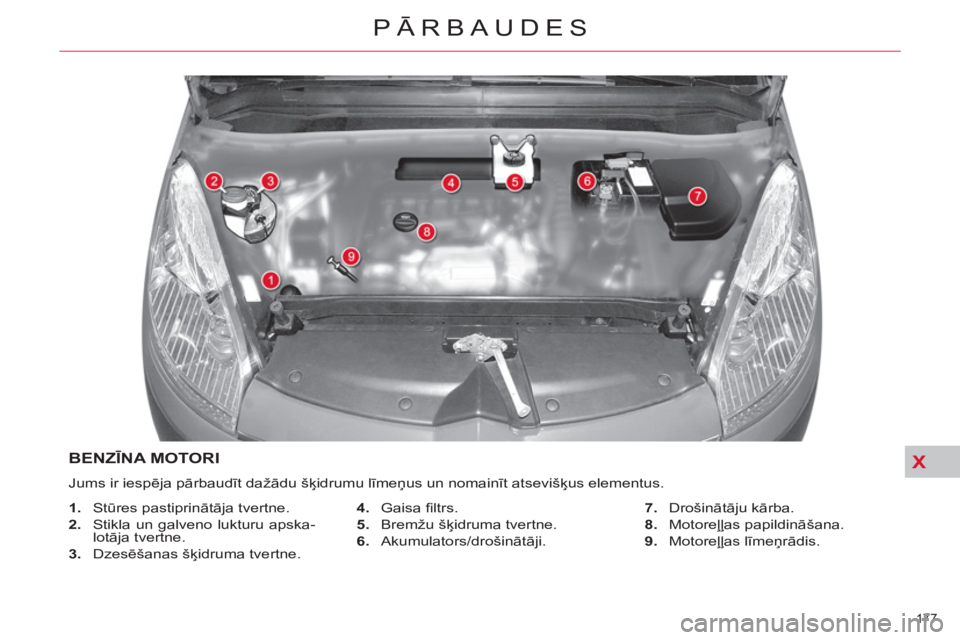

BENZĪNA MOTORI

Jums ir iespēja pārbaudīt dažādu šķidrumu līmeņus un nomainīt atsevišķus elementus.


1.
Stūres pastiprinātāja tvertne.

2.
Stikla un galveno lukturu apska-
lotāja tvertne.

3.
Dzesēšanas šķidruma tvertne.
4.
Gaisa fi ltrs.

5.
Bremžu šķidruma tvertne.

6.
Akumulators/drošinātāji.
7.
Drošinātāju kārba.

8.
Motoreļļas papildināšana.

9.
Motoreļļas līmeņrādis.

X
178
PĀRBAUDES


*
Atkarībā no motora.

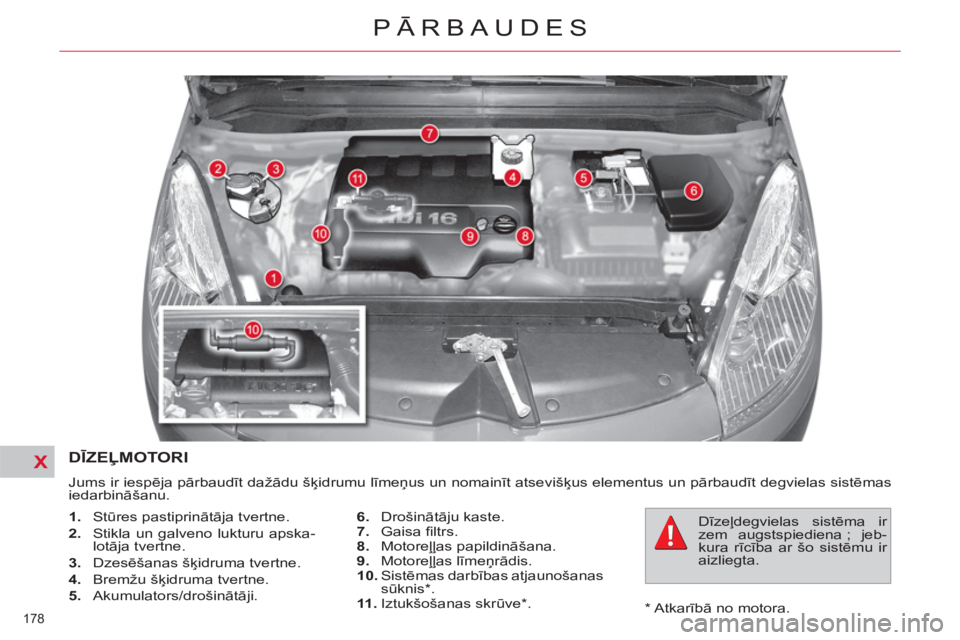

DĪZEĻMOTORI

Jums ir iespēja pārbaudīt dažādu šķidrumu līmeņus un nomainīt atsevišķus elementus un pārbaudīt degvielas sistēmas
iedarbināšanu.


1.
Stūres pastiprinātāja tvertne.

2.
Stikla un galveno lukturu apska-
lotāja tvertne.

3.
Dzesēšanas šķidruma tvertne.

4.
Bremžu šķidruma tvertne.

5.
Akumulators/drošinātāji.
6.
Drošinātāju kaste.

7.
Gaisa fi ltrs.

8.
Motoreļļas papildināšana.

9.
Motoreļļas līmeņrādis.

10.
Sistēmas darbības atjaunošanas
sū
knis * .

11 .
Iztukšošanas skrūve * . Dīzeļdegvielas sistēma ir
zem augstspiediena ; jeb-
kura rīcība ar šo sistēmu ir
aizliegta.
