CITROEN C4 PICASSO 2013 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4 PICASSO, Model: CITROEN C4 PICASSO 2013Pages: 413, PDF Size: 12.66 MB
Page 191 of 413
XI
189
PRAKTIČNE INFORMACIJE

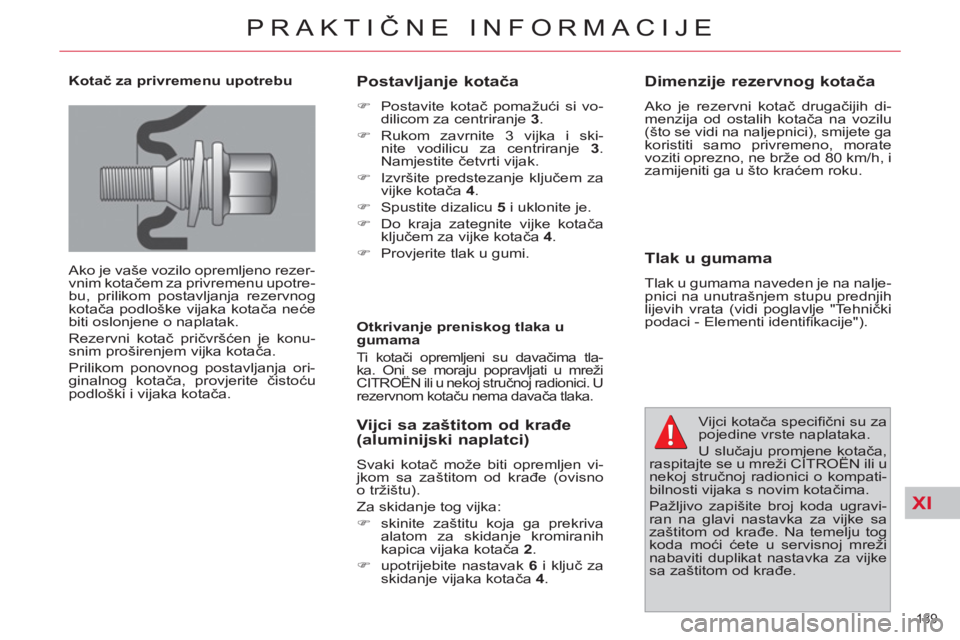

Kotač za privremenu upotrebu
Ako je vaše vozilo opremljeno rezer-
vnim kotačem za privremenu upotre-
bu, prilikom postavljanja rezervnog
kotača podloške vijaka kotača neće
biti oslonjene o naplatak.
Rezervni kotač pričvršćen je konu-
snim proširenjem vijka kotača.
Prilikom ponovnog postavljanja ori-
ginalnog kotača, provjerite čistoću
podloški i vijaka kotača.
Postavljanje kotača
)
Postavite kotač pomažući si vo-
dilicom za centriranje 3
.
)
Rukom zavrnite 3 vijka i ski-
nite vodilicu za centriranje 3
.
Namjestite četvrti vijak.
)
Izvršite predstezanje ključem za
vijke kotača 4
.
)
Spustite dizalicu 5
i uklonite je.
)
Do kraja zategnite vijke kotača
ključem za vijke kotača 4
.
)
Provjerite tlak u gumi.
Otkrivanje preniskog tlaka u
gumama
Ti kotači opremljeni su davačima tla-
ka. Oni se moraju popravljati u mreži
CITROËN ili u nekoj stručnoj radionici. U
rezervnom kotaču nema davača tlaka.
Vijci sa zaštitom od krađe
(aluminijski naplatci)
Svaki kotač može biti opremljen vi-
jkom sa zaštitom od krađe (ovisno
o tržištu).
Za skidanje tog vijka:
)
skinite zaštitu koja ga prekriva
alatom za skidanje kromiranih
kapica vijaka kotača 2
.
)
upotrijebite nastavak 6
i ključ za
skidanje vijaka kotača 4
.
Dimenzije rezervnog kotača
Ako je rezervni kotač drugačijih di-
menzija od ostalih kotača na vozilu
(što se vidi na naljepnici), smijete ga
koristiti samo privremeno, morate
voziti oprezno, ne brže od 80 km/h, i
zamijeniti ga u što kraćem roku.
Tlak u gumama
Tlak u gumama naveden je na nalje-
pnici na unutrašnjem stupu prednjih
lijevih vrata (vidi poglavlje "Tehnički
podaci - Elementi identifi kacije").
Vijci kotača specifi čni su za
pojedine vrste naplataka.
U slučaju promjene kotača,
raspitajte se u mreži CITROËN ili u
nekoj stručnoj radionici o kompati-
bilnosti vijaka s novim kotačima.
Pažljivo zapišite broj koda ugravi-
ran na glavi nastavka za vijke sa
zaštitom od krađe. Na temelju tog
koda moći ćete u servisnoj mreži
nabaviti duplikat nastavka za vijke
sa zaštitom od krađe.
Page 192 of 413
XI
190
PRAKTIČNE INFORMACIJE
ZAMJENA ŽARULJE
Farovi imaju polikarbonatna
stakla, sa slojem zaštitnog
laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu,
)
ako vozilo perete pod visokim
tlakom, prilikom uklanjanja tvr-
dokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove,
na svjetla ni po njihovom obo-
du, kako se ne bi oštetio zaštit-
ni lak i brtva.
)
Ne dirajte žarulju prstima, pri-
državajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla mo-
raju biti ugašena nekoliko minuta
(opasnost od težih opeklina).
Obavezno treba koristiti samo ža-
rulje bez ultraljubičastog zračenja
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba za-
mijeniti žaruljom s istim oznakama
i karakteristikama.
Prednja svjetla
1.
Kratko svjetlo (H7-55 W)
2.
Dugo svjetlo (H1-55 W)
3.
Pozicijska svjetla (H6W-6 W)
Dnevna svjetla/pozicijska
svjetla (diode)
4.
Pokazivači smjera (H21-21 W)
Model s halogenim žaruljama
Model sa ksenonskim žaruljama i
zakretnim farovima
1.
Svjetla sa ksenonskim
žaruljama s dvije funkcije
(kratko i dugo svjetlo)
2.
Dodatna duga svjetla
(H7-55 W)
3.
Pozicijska svjetla (H6W-6 W)
Dnevna svjetla/pozicijska
svjetla (diode)
4.
Pokazivači smjera (H21-21 W)

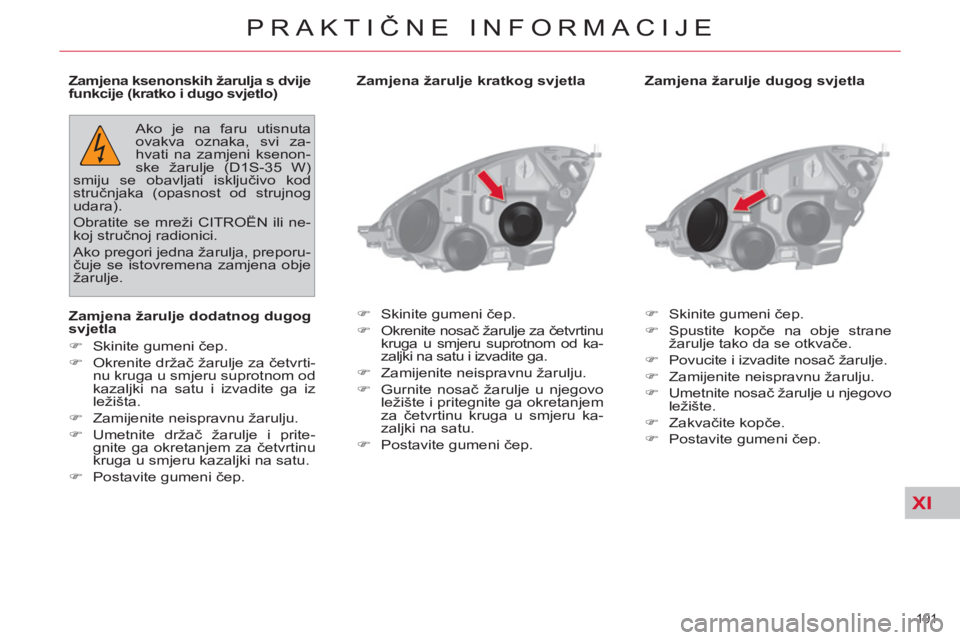

Page 193 of 413
XI
191
PRAKTIČNE INFORMACIJE
Zamjena žarulje dugog svjetla
)
Skinite gumeni čep.
)
Spustite kopče na obje strane
žarulje tako da se otkvače.
)
Povucite i izvadite nosač žarulje.
)
Zamijenite neispravnu žarulju.
)
Umetnite nosač žarulje u njegovo
ležište.
)
Zakvačite kopče.
)
Postavite gumeni čep.
Zamjena ksenonskih žarulja s dvije
funkcije (kratko i dugo svjetlo)
Zamjena žarulje dodatnog dugog
svjetla
)
Skinite gumeni čep.
)
Okrenite držač žarulje za četvrti-
nu kruga u smjeru suprotnom od
kazaljki na satu i izvadite ga iz
ležišta.
)
Zamijenite neispravnu žarulju.
)
Umetnite držač žarulje i prite-
gnite ga okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
)
Postavite gumeni čep.
Ako je na faru utisnuta
ovakva oznaka, svi za-
hvati na zamjeni ksenon-
ske žarulje (D1S-35 W)
smiju se obavljati isključivo kod
stručnjaka (opasnost od strujnog
udara).
Obratite se mreži CITROËN ili ne-
koj stručnoj radionici.
Ako pregori jedna žarulja, preporu-
čuje se istovremena zamjena obje
žarulje.
Zamjena žarulje kratkog svjetla
)
Skinite gumeni čep.
)
Okrenite nosač žarulje za četvrtinu
kruga u smjeru suprotnom od ka-
zaljki na satu i izvadite ga.
)
Zamijenite neispravnu žarulju.
)
Gurnite nosač žarulje u njegovo
ležište i pritegnite ga okretanjem
za četvrtinu kruga u smjeru ka-
zaljki na satu.
)
Postavite gumeni čep.
Page 194 of 413
XI
192
PRAKTIČNE INFORMACIJE

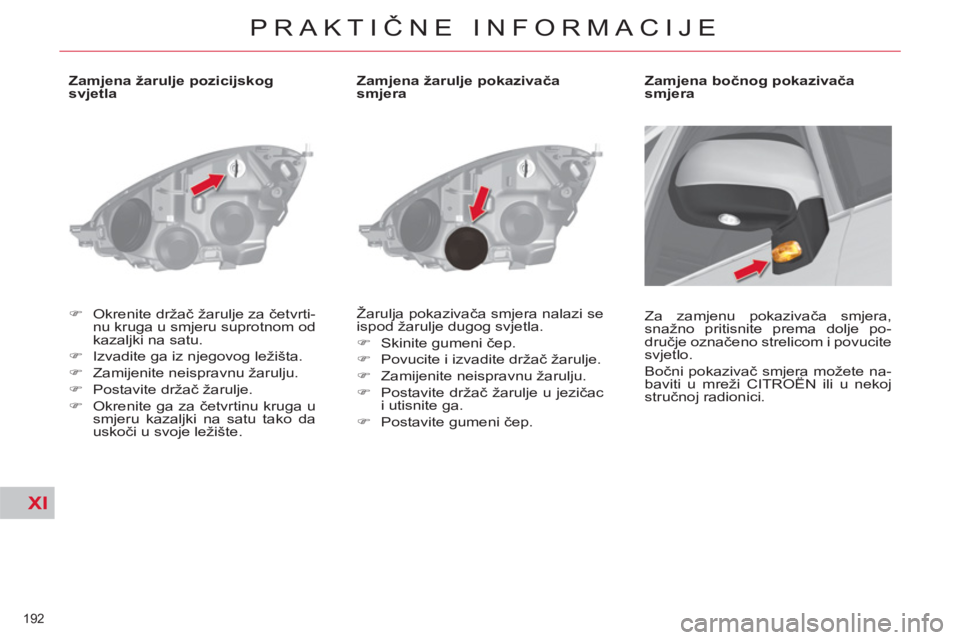

Zamjena žarulje pozicijskog
svjetla
)
Okrenite držač žarulje za četvrti-
nu kruga u smjeru suprotnom od
kazaljki na satu.
)
Izvadite ga iz njegovog ležišta.
)
Zamijenite neispravnu žarulju.
)
Postavite držač žarulje.
)
Okrenite ga za četvrtinu kruga u
smjeru kazaljki na satu tako da
uskoči u svoje ležište.
Zamjena žarulje pokazivača
smjera
Žarulja pokazivača smjera nalazi se
ispod žarulje dugog svjetla.
)
Skinite gumeni čep.
)
Povucite i izvadite držač žarulje.
)
Zamijenite neispravnu žarulju.
)
Postavite držač žarulje u jezičac
i utisnite ga.
)
Postavite gumeni čep.
Zamjena bočnog pokazivača
smjera
Za zamjenu pokazivača smjera,
snažno pritisnite prema dolje po-
dručje označeno strelicom i povucite
svjetlo.
Bočni pokazivač smjera možete na-
baviti u mreži CITROËN ili u nekoj
stručnoj radionici.
Page 195 of 413
XI
193
PRAKTIČNE INFORMACIJE

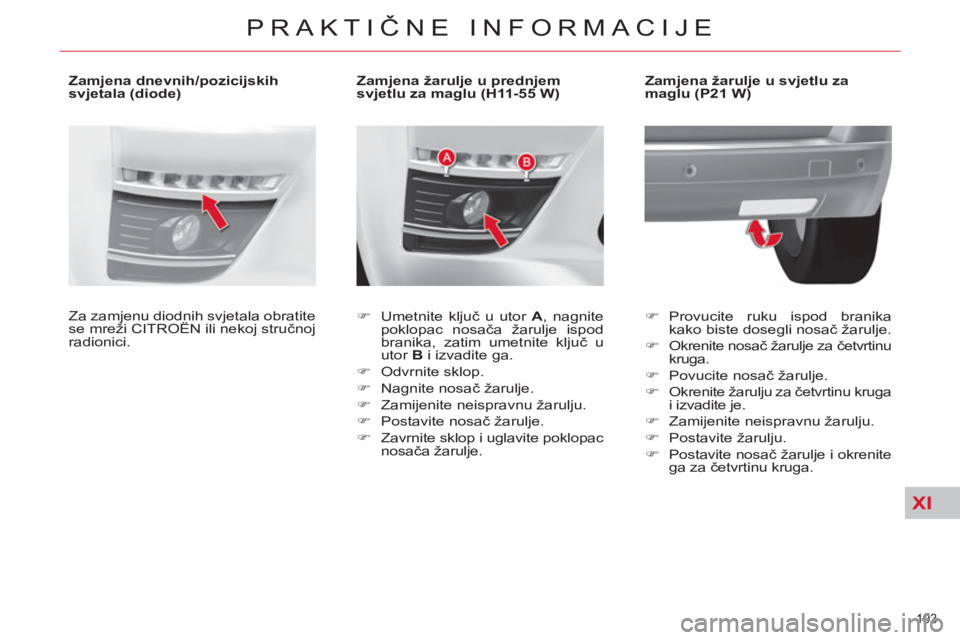

Zamjena žarulje u prednjem
svjetlu za maglu (H11-55 W)
)
Umetnite ključ u utor A
, nagnite
poklopac nosača žarulje ispod
branika, zatim umetnite ključ u
utor B
i izvadite ga.
)
Odvrnite sklop.
)
Nagnite nosač žarulje.
)
Zamijenite neispravnu žarulju.
)
Postavite nosač žarulje.
)
Zavrnite sklop i uglavite poklopac
nosača žarulje.
Zamjena žarulje u svjetlu za
maglu (P21 W)
)
Provucite ruku ispod branika
kako biste dosegli nosač žarulje.
)
Okrenite nosač žarulje za četvrtinu
kruga.
)
Povucite nosač žarulje.
)
Okrenite žarulju za četvrtinu kruga
i izvadite je.
)
Zamijenite neispravnu žarulju.
)
Postavite žarulju.
)
Postavite nosač žarulje i okrenite
ga za četvrtinu kruga.
Za zamjenu diodnih svjetala obratite
se mreži CITROËN ili nekoj stručnoj
radionici.
Zamjena dnevnih/pozicijskih
svjetala (diode)
Page 196 of 413
XI
194
PRAKTIČNE INFORMACIJE

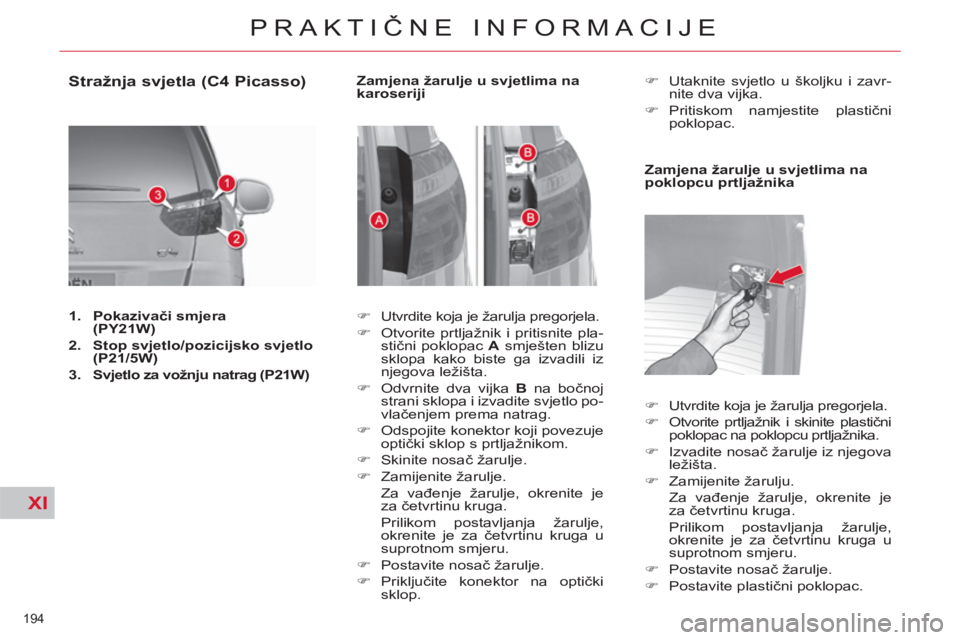

Stražnja svjetla (C4 Picasso)
1.
Pokazivači smjera
(PY21W)
2.
Stop svjetlo/pozicijsko svjetlo
(P21/5W)
3.
Svjetlo za vožnju natrag (P21W)
)
Utvrdite koja je žarulja pregorjela.
)
Otvorite prtljažnik i pritisnite pla-
stični poklopac A
smješten blizu
sklopa kako biste ga izvadili iz
njegova ležišta.
)
Odvrnite dva vijka B
na bočnoj
strani sklopa i izvadite svjetlo po-
vlačenjem prema natrag.
)
Odspojite konektor koji povezuje
optički sklop s prtljažnikom.
)
Skinite nosač žarulje.
)
Zamijenite žarulje.
Za vađenje žarulje, okrenite je
za četvrtinu kruga.
Prilikom postavljanja žarulje,
okrenite je za četvrtinu kruga u
suprotnom smjeru.
)
Postavite nosač žarulje.
)
Priključite konektor na optički
sklop.
Zamjena žarulje u svjetlima na
karoseriji
)
Utvrdite koja je žarulja pregorjela.
)
Otvorite prtljažnik i skinite plastični
poklopac na poklopcu prtljažnika.
)
Izvadite nosač žarulje iz njegova
ležišta.
)
Zamijenite žarulju.
Za vađenje žarulje, okrenite je
za četvrtinu kruga.
Prilikom postavljanja žarulje,
okrenite je za četvrtinu kruga u
suprotnom smjeru.
)
Postavite nosač žarulje.
)
Postavite plastični poklopac.
Zamjena žarulje u svjetlima na
poklopcu prtljažnika
)
Utaknite svjetlo u školjku i zavr-
nite dva vijka.
)
Pritiskom namjestite plastični
poklopac.
Page 197 of 413
XI
195
PRAKTIČNE INFORMACIJE

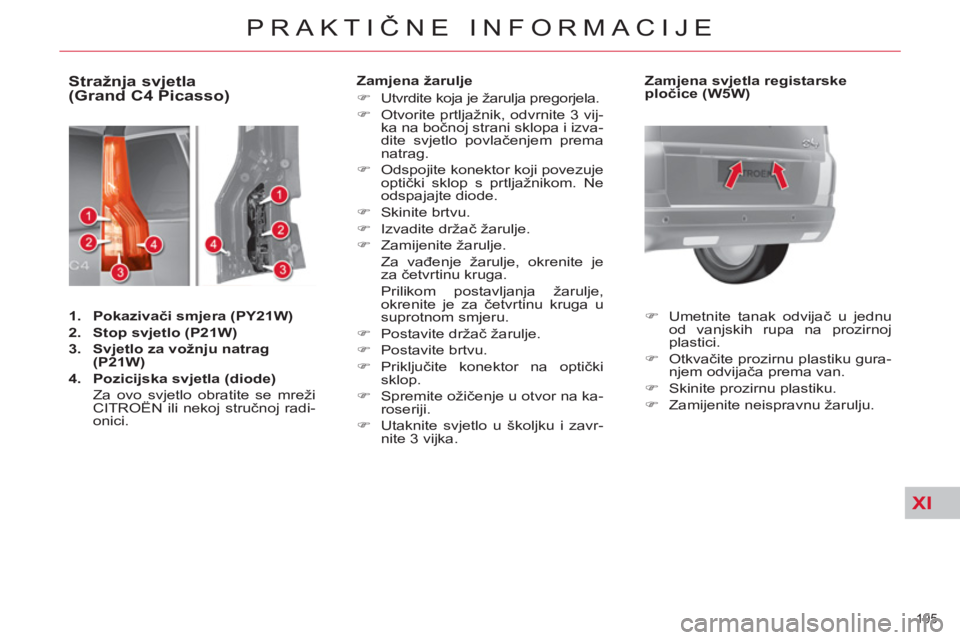

Stražnja svjetla
(Grand C4 Picasso)
1.
Pokazivači smjera (PY21W)
2.
Stop svjetlo (P21W)
3.
Svjetlo za vožnju natrag
(P21W)
4.
Pozicijska svjetla (diode)
Za ovo svjetlo obratite se mreži
CITROËN ili nekoj stručnoj radi-
onici.
Zamjena žarulje
)
Utvrdite koja je žarulja pregorjela.
)
Otvorite prtljažnik, odvrnite 3 vij-
ka na bočnoj strani sklopa i izva-
dite svjetlo povlačenjem prema
natrag.
)
Odspojite konektor koji povezuje
optički sklop s prtljažnikom. Ne
odspajajte diode.
)
Skinite brtvu.
)
Izvadite držač žarulje.
)
Zamijenite žarulje.
Za vađenje žarulje, okrenite je
za četvrtinu kruga.
Prilikom postavljanja žarulje,
okrenite je za četvrtinu kruga u
suprotnom smjeru.
)
Postavite držač žarulje.
)
Postavite brtvu.
)
Priključite konektor na optički
sklop.
)
Spremite ožičenje u otvor na ka-
roseriji.
)
Utaknite svjetlo u školjku i zavr-
nite 3 vijka.
Zamjena svjetla registarske
pločice (W5W)
)
Umetnite tanak odvijač u jednu
od vanjskih rupa na prozirnoj
plastici.
)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.
)
Skinite prozirnu plastiku.
)
Zamijenite neispravnu žarulju.
Page 198 of 413
XI
196
PRAKTIČNE INFORMACIJE

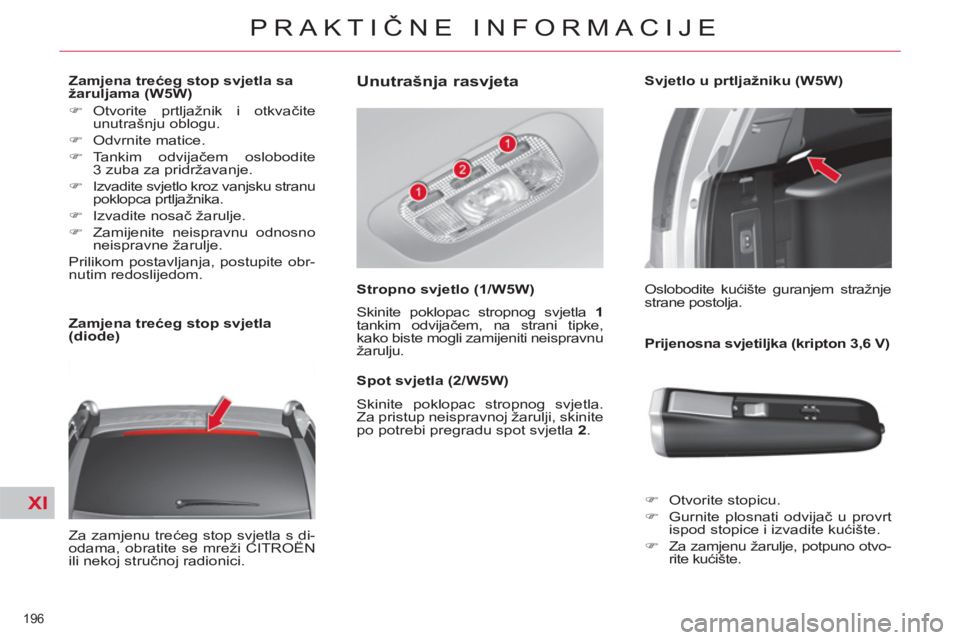

Zamjena trećeg stop svjetla sa
žaruljama (W5W)
)
Otvorite prtljažnik i otkvačite
unutrašnju oblogu.
)
Odvrnite matice.
)
Tankim odvijačem oslobodite
3 zuba za pridržavanje.
)
Izvadite svjetlo kroz vanjsku stranu
poklopca prtljažnika.
)
Izvadite nosač žarulje.
)
Zamijenite neispravnu odnosno
neispravne žarulje.
Prilikom postavljanja, postupite obr-
nutim redoslijedom.
Zamjena trećeg stop svjetla
(diode)
Za zamjenu trećeg stop svjetla s di-
odama, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Unutrašnja rasvjeta
Stropno svjetlo (1/W5W)
Skinite poklopac stropnog svjetla 1
tankim odvijačem, na strani tipke,
kako biste mogli zamijeniti neispravnu
žarulju.
Spot svjetla (2/W5W)
Skinite poklopac stropnog svjetla.
Za pristup neispravnoj žarulji, skinite
po potrebi pregradu spot svjetla 2
.
Svjetlo u prtljažniku (W5W)
Oslobodite kućište guranjem stražnje
strane postolja.
Prijenosna svjetiljka (kripton 3,6 V)
)
Otvorite stopicu.
)
Gurnite plosnati odvijač u provrt
ispod stopice i izvadite kućište.
)
Za zamjenu žarulje, potpuno otvo-
rite kućište.
Page 199 of 413
XI
197
PRAKTIČNE INFORMACIJE

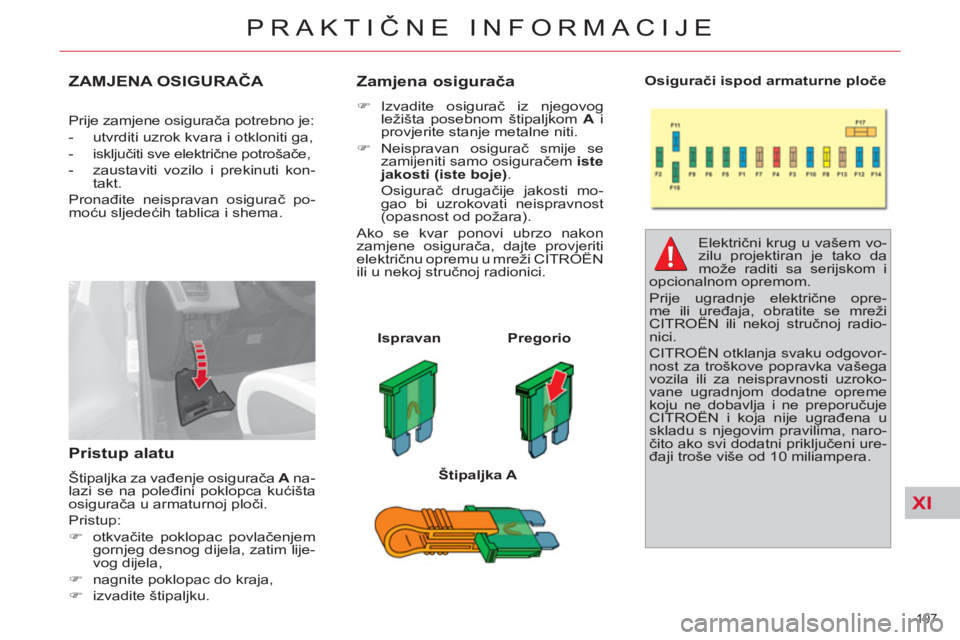

ZAMJENA OSIGURAČA
Prije zamjene osigurača potrebno je:
- utvrditi uzrok kvara i otkloniti ga,
- isključiti sve električne potrošače,
- zaustaviti vozilo i prekinuti kon-
takt.
Pronađite neispravan osigurač po-
moću sljedećih tablica i shema.
Pristup alatu
Štipaljka za vađenje osigurača A
na-
lazi se na poleđini poklopca kućišta
osigurača u armaturnoj ploči.
Pristup:
)
otkvačite poklopac povlačenjem
gornjeg desnog dijela, zatim lije-
vog dijela,
)
nagnite poklopac do kraja,
)
izvadite štipaljku.
Zamjena osigurača
)
Izvadite osigurač iz njegovog
ležišta posebnom štipaljkom A
i
provjerite stanje metalne niti.
)
Neispravan osigurač smije se
zamijeniti samo osiguračem iste
jakosti (iste boje)
.
Osigurač drugačije jakosti mo-
gao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi ubrzo nakon
zamjene osigurača, dajte provjeriti
električnu opremu u mreži CITROËN
ili u nekoj stručnoj radionici.
Ispravan
Pregorio
Štipaljka A
Osigurači ispod armaturne
ploče
Električni krug u vašem vo-
zilu projektiran je tako da
može raditi sa serijskom i
opcionalnom opremom.
Prije ugradnje električne opre-
me ili uređaja, obratite se mreži
CITROËN ili nekoj stručnoj radio-
nici.
CITROËN otklanja svaku odgovor-
nost za troškove popravka vašega
vozila ili za neispravnosti uzroko-
vane ugradnjom dodatne opreme
koju ne dobavlja i ne preporučuje
CITROËN i koja nije ugrađena u
skladu s njegovim pravilima, naro-
čito ako svi dodatni priključeni ure-
đaji troše više od 10 miliampera.
Page 200 of 413
XI
198
PRAKTIČNE INFORMACIJE

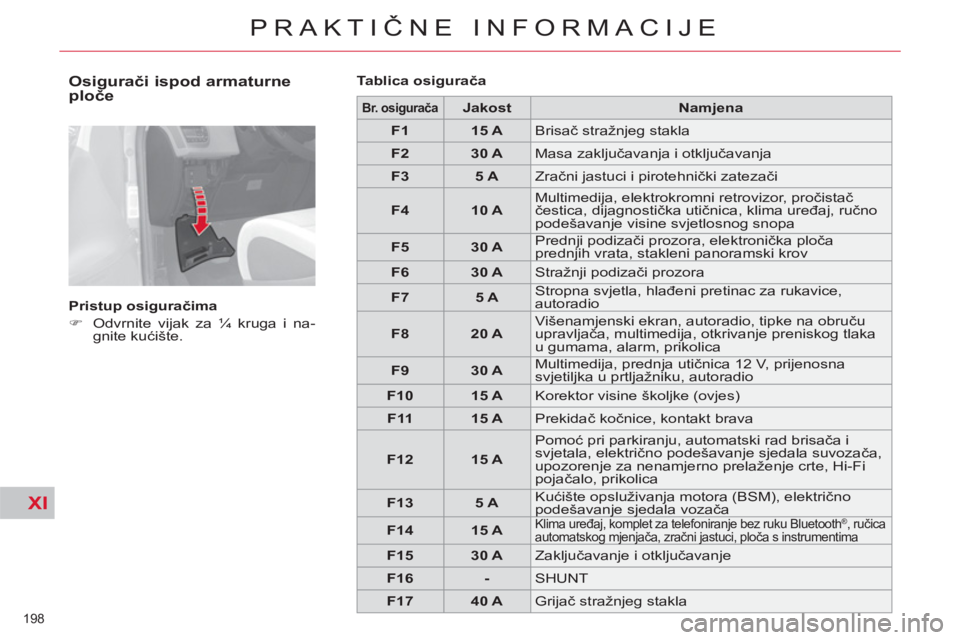

Osigurači ispod armaturne
ploče
Pristup osiguračima
)
Odvrnite vijak za ¼ kruga i na-
gnite kućište.
Tablica osigurača
Br. osigurača
Jakost
Namjena
F1
15 A
Brisač stražnjeg stakla
F2
30 A
Masa zaključavanja i otključavanja
F3
5 A
Zračni jastuci i pirotehnički zatezači
F4
10 A
Multimedija, elektrokromni retrovizor, pročistač
čestica, dijagnostička utičnica, klima uređaj, ručno
podešavanje visine svjetlosnog snopa
F5
30 A
Prednji podizači prozora, elektronička ploča
prednjih vrata, stakleni panoramski krov
F6
30 A
Stražnji podizači prozora
F7
5 A
Stropna svjetla, hlađeni pretinac za rukavice,
autoradio
F8
20 A
Višenamjenski ekran, autoradio, tipke na obruču
upravljača, multimedija, otkrivanje preniskog tlaka
u gumama, alarm, prikolica
F9
30 A
Multimedija, prednja utičnica 12 V, prijenosna
svjetiljka u prtljažniku, autoradio
F10
15 A
Korektor visine školjke (ovjes)
F11
15 A
Prekidač kočnice, kontakt brava
F12
15 A
Pomoć pri parkiranju, automatski rad brisača i
svjetala, električno podešavanje sjedala suvozača,
upozorenje za nenamjerno prelaženje crte, Hi-Fi
pojačalo, prikolica
F13
5 A
Kućište opsluživanja motora (BSM), električno
podešavanje sjedala vozača
F14
15 A
Klima uređaj, komplet za telefoniranje bez ruku Bluetooth ®
, ručica
automatskog mjenjača, zračni jastuci, ploča s instrumentima
F15
30 A
Zaključavanje i otključavanje
F16
-
SHUNT
F17
40 A
Grijač stražnjeg stakla
