CITROEN C4 SPACETOURER 2021 Instrukcja obsługi (in Polish)

79
Ze względów bezpieczeństwa
należy używać wyłącznie wkładów
przeznaczonych do układu samochodu.
Należy przechowywać szczelne pojemniki
wkładów, służące do ich przechowywania,
gdy wkłady nie są używane.
Nie wolno napełniać ani rozmontowywać
wk ł adów.
Przechowywać wkłady poza zasięgiem
dzieci i zwierząt.
Unikać kontaktu ze skórą i
oczami.
W przypadku połknięcia skontaktować się
z
lekarzem i pokazać mu opakowanie lub
etykietę produktu.
Nie wolno montować ani wymontowywać

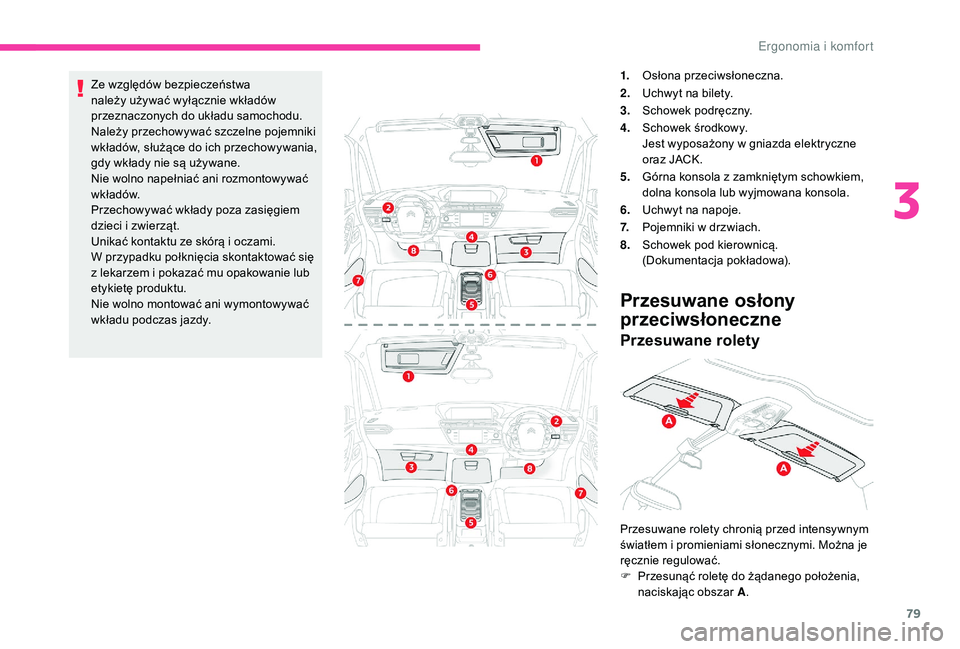

wkładu podczas jazdy. 1.
Osłona przeciwsłoneczna.
2. Uchwyt na bilety.
3. Schowek podręczny.
4. Schowek środkowy.
Jest wyposażony w
gniazda elektryczne
oraz JACK.
5. Górna konsola z
zamkniętym schowkiem,
dolna konsola lub wyjmowana konsola.
6. Uchwyt na napoje.
7. Pojemniki w
drzwiach.
8. Schowek pod kierownicą.
(Dokumentacja pokładowa).
Przesuwane osłony
przeciwsłoneczne
Przesuwane rolety
Przesuwane rolety chronią przed intensywnym
światłem i
promieniami słonecznymi. Można je
ręcznie regulować.
F

P
rzesunąć roletę do żądanego położenia,
naciskając obszar A.
3
Ergonomia i komfort

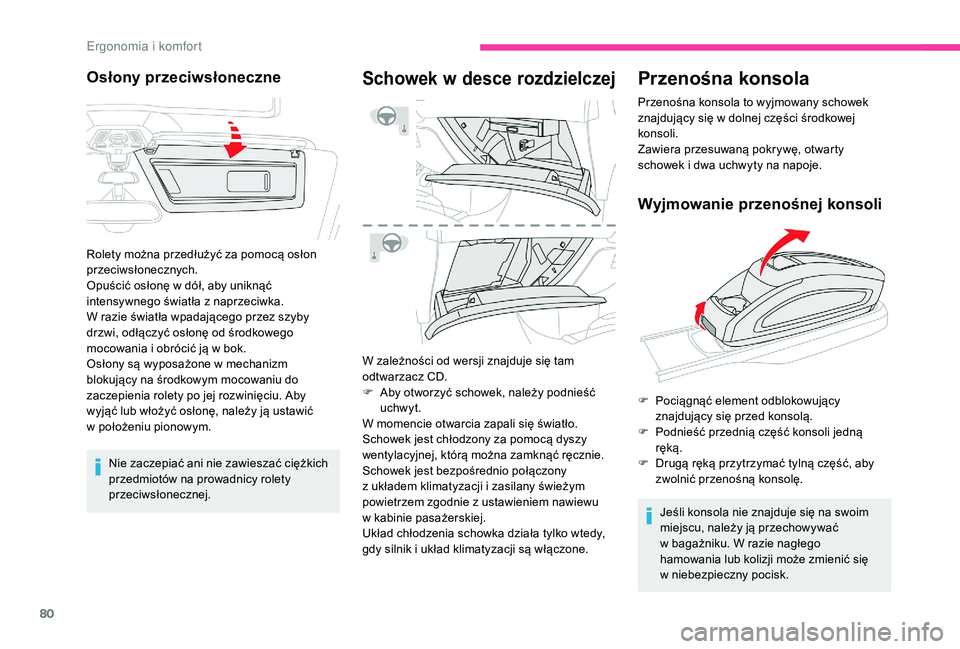

80
Nie zaczepiać ani nie zawieszać ciężkich
przedmiotów na prowadnicy rolety
przeciwsłonecznej.
Schowek w desce rozdzielczej
W zależności od wersji znajduje się tam
odtwarzacz CD.
F

A
by otworzyć schowek, należy podnieść
uchwyt.
W momencie otwarcia zapali się światło.
Schowek jest chłodzony za pomocą dyszy
wentylacyjnej, którą można zamknąć ręcznie.
Schowek jest bezpośrednio połączony
z
układem klimatyzacji i zasilany świeżym
powietrzem zgodnie z
ustawieniem nawiewu
w
k

abinie pasażerskiej.
Układ chłodzenia schowka działa tylko wtedy,
gdy silnik i
układ klimatyzacji są włączone.
Przenośna konsola
Przenośna konsola to wyjmowany schowek
znajdujący się w dolnej części środkowej
konsoli.
Zawiera przesuwaną pokrywę, otwarty
schowek i
dwa uchwyty na napoje.
Wyjmowanie przenośnej konsoli
Osłony przeciwsłoneczne
Rolety można przedłużyć za pomocą osłon
przeciwsłonecznych.
Opuścić osłonę w
dół, aby uniknąć
intensywnego światła z
naprzeciwka.
W razie światła wpadającego przez szyby
drzwi, odłączyć osłonę od środkowego
mocowania i
obrócić ją w bok.
Osłony są wyposażone w
mechanizm
blokujący na środkowym mocowaniu do
zaczepienia rolety po jej rozwinięciu. Aby
wyjąć lub włożyć osłonę, należy ją ustawić
w
położeniu pionowym. Jeśli konsola nie znajduje się na swoim
miejscu, należy ją przechowywać
w
bagażniku. W razie nagłego
hamowania lub kolizji może zmienić się
w
niebezpieczny pocisk.
F

P
ociągnąć element odblokowujący
znajdujący się przed konsolą.
F

P
odnieść przednią część konsoli jedną
ręką.
F

D
rugą ręką przytrzymać tylną część, aby
zwolnić przenośną konsolę.
E

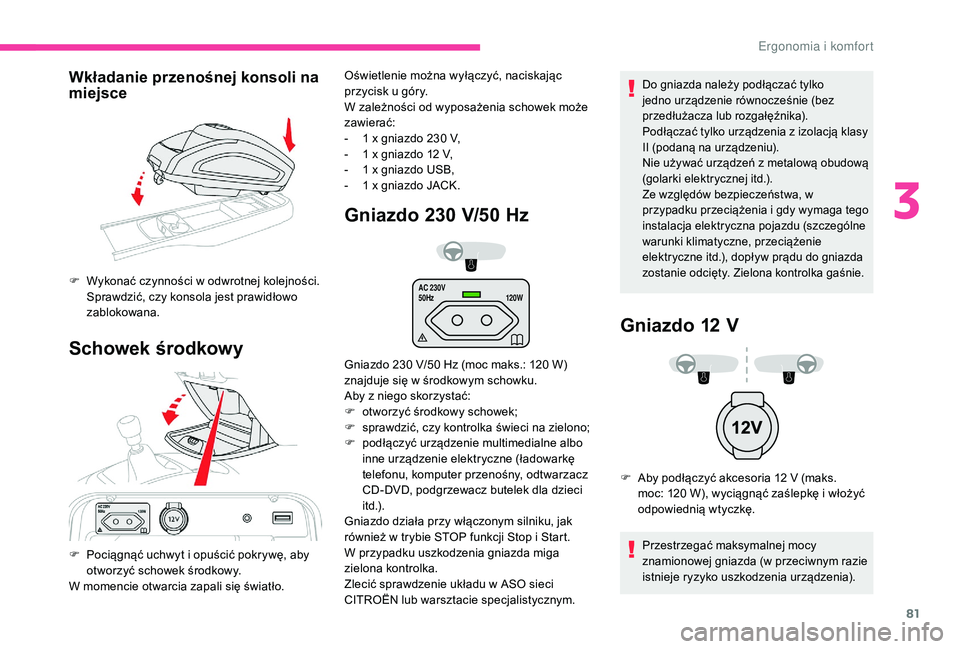

81
AC 230V
50Hz120W
Wkładanie przenośnej konsoli na
miejsce
Schowek środkowy Gniazdo 230
V
/50
H
z
Do gniazda należy podłączać tylko
jedno urządzenie równocześnie (bez
przedłużacza lub rozgałęźnika).
Podłączać tylko urządzenia z
izolacją klasy
II (podaną na urządzeniu).
Nie używać urządzeń z
metalową obudową
(golarki elektrycznej itd.).
Ze względów bezpieczeństwa, w
przypadku przeciążenia i
gdy wymaga tego
instalacja elektryczna pojazdu (szczególne
warunki klimatyczne, przeciążenie
elektryczne itd.), dopływ prądu do gniazda
zostanie odcięty. Zielona kontrolka gaśnie.
Gniazdo 12 V
F Aby podłączyć akcesoria 12 V (maks.
moc: 120 W), wyciągnąć zaślepkę i włożyć
odpowiednią wtyczkę.
Przestrzegać maksymalnej mocy
znamionowej gniazda (w przeciwnym razie
istnieje ryzyko uszkodzenia urządzenia).
F Wykonać czynności w odwrotnej kolejności.
Sprawdzić, czy konsola jest prawidłowo
zablokowana.
F

P
ociągnąć uchwyt i opuścić pokrywę, aby
otworzyć schowek środkowy.
W momencie otwarcia zapali się światło. Oświetlenie można wyłączyć, naciskając
przycisk u
góry.
W zależności od wyposażenia schowek może
zawierać:
-
1
x gniazdo 230 V,
-
1
x gniazdo 12 V,
-
1
x gniazdo USB,
-
1
x gniazdo JACK.
Gniazdo 230 V/50 Hz (moc maks.: 120 W)
znajduje się w
środkowym schowku.
Aby z
niego skorzystać:
F

o
tworzyć środkowy schowek;
F

s
prawdzić, czy kontrolka świeci na zielono;
F

p
odłączyć urządzenie multimedialne albo
inne urządzenie elektryczne (ładowarkę
telefonu, komputer przenośny, odtwarzacz
CD-DVD, podgrzewacz butelek dla dzieci
i t d .) .
Gniazdo działa przy włączonym silniku, jak
również w
trybie STOP funkcji Stop i Start.
W przypadku uszkodzenia gniazda miga
zielona kontrolka.
Zlecić sprawdzenie układu w
ASO sieci
CITROËN lub warsztacie specjalistycznym.
3
E

82
Podłączenie urządzenia elektrycznego
niehomologowanego przez markę
CITROËN, np. ładowarki z gniazdem
USB, może powodować zakłócenia
w
działaniu urządzeń elektrycznych
samochodu, m.in. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.

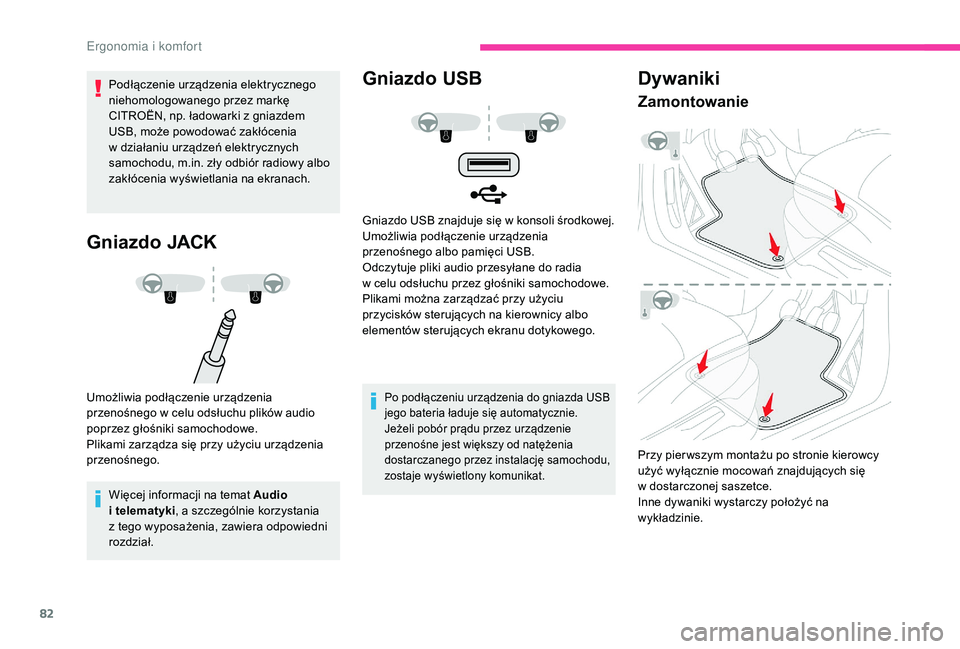

Gniazdo JACK
Umożliwia podłączenie urządzenia
przenośnego w celu odsłuchu plików audio
poprzez głośniki samochodowe.
Plikami zarządza się przy użyciu urządzenia
przenośnego.
Więcej informacji na temat Audio
i
telematyki , a szczególnie korzystania
z
tego wyposażenia, zawiera odpowiedni
rozdział.
Gniazdo USB
Po podłączeniu urządzenia do gniazda USB
jego bateria ładuje się automatycznie.
Jeżeli pobór prądu przez urządzenie
przenośne jest większy od natężenia
dostarczanego przez instalację samochodu,
zostaje wyświetlony komunikat.
Dywaniki
Zamontowanie
Gniazdo USB znajduje się w konsoli środkowej.
U możliwia podłączenie urządzenia
przenośnego albo pamięci USB.
Odczytuje pliki audio przesyłane do radia
w
celu odsłuchu przez głośniki samochodowe.
Plikami można zarządzać przy użyciu
przycisków sterujących na kierownicy albo
elementów sterujących ekranu dotykowego.
Przy pier wszym montażu po stronie kierowcy
użyć wyłącznie mocowań znajdujących się
w
dostarczonej saszetce.
Inne dywaniki wystarczy położyć na
wykładzinie.
E

83

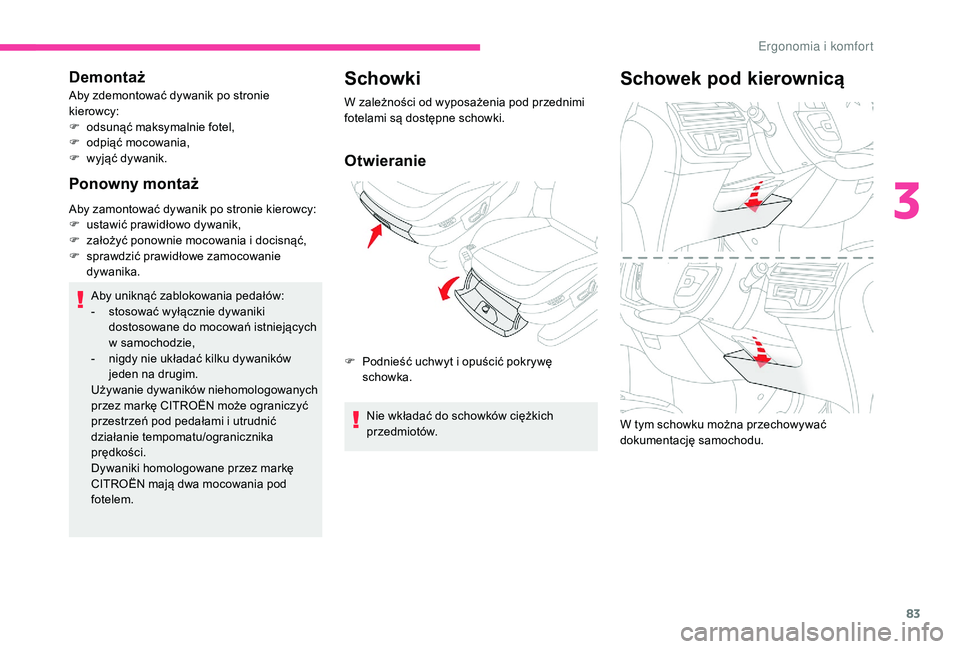

Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
F
o
dsunąć maksymalnie fotel,
F

o
dpiąć mocowania,
F

w
yjąć dywanik.
Ponowny montaż
Aby zamontować dywanik po stronie kierowcy:
F u stawić prawidłowo dywanik,
F

z
ałożyć ponownie mocowania i docisnąć,
F

s
prawdzić prawidłowe zamocowanie
dywanika.
Aby uniknąć zablokowania pedałów:
-

s
tosować wyłącznie dywaniki
dostosowane do mocowań istniejących
w
samochodzie,
-

n
igdy nie układać kilku dywaników
jeden na drugim.
Używanie dywaników niehomologowanych
przez markę CITROËN może ograniczyć
przestrzeń pod pedałami i
utrudnić
działanie tempomatu/ogranicznika
prędkości.
Dywaniki homologowane przez markę
CITROËN mają dwa mocowania pod
fotelem.
Schowki
W zależności od wyposażenia pod przednimi
fotelami są dostępne schowki.
Otwieranie
F Podnieść uchwyt i opuścić pokrywę
schowka.
Nie wkładać do schowków ciężkich
przedmiotów.
Schowek pod kierownicą
W tym schowku można przechowywać
dokumentację samochodu.
3
E

84

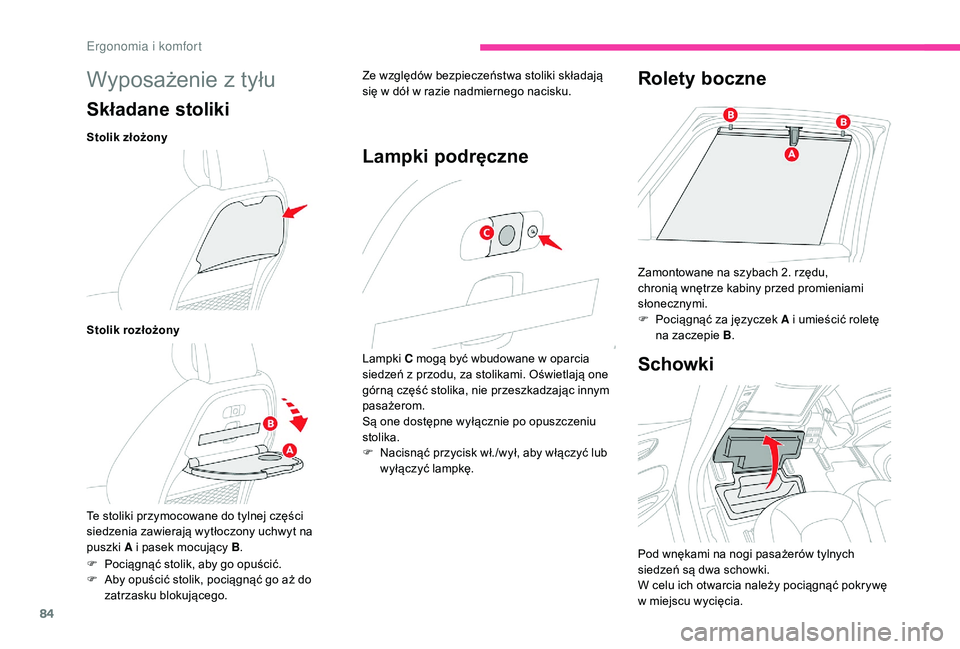

Wyposażenie z tyłu
Składane stoliki
Stolik złożony
Stolik rozłożony
Te stoliki przymocowane do tylnej części
siedzenia zawierają wytłoczony uchwyt na
puszki A i pasek mocujący B . Ze względów bezpieczeństwa stoliki składają
się w
dół w razie nadmiernego nacisku.
Lampki podręczneRolety boczne
F Pociągnąć za języczek A i
umieścić roletę
na zaczepie B .
Zamontowane na szybach 2. rzędu,
chronią wnętrze kabiny przed promieniami
słonecznymi.
Lampki C mogą być wbudowane w

oparcia
siedzeń z

przodu, za stolikami. Oświetlają one
górną część stolika, nie przeszkadzając innym
pasażerom.
Są one dostępne wyłącznie po opuszczeniu
stolika.
F

N

acisnąć przycisk wł./wył, aby włączyć lub
wyłączyć lampkę.
F

P

ociągnąć stolik, aby go opuścić.
F

A

by opuścić stolik, pociągnąć go aż do
zatrzasku blokującego.
Schowki
Pod wnękami na nogi pasażerów tylnych
siedzeń są dwa schowki.
W celu ich otwarcia należy pociągnąć pokrywę
w
miejscu wycięcia.
Ergonomia i komfort

85

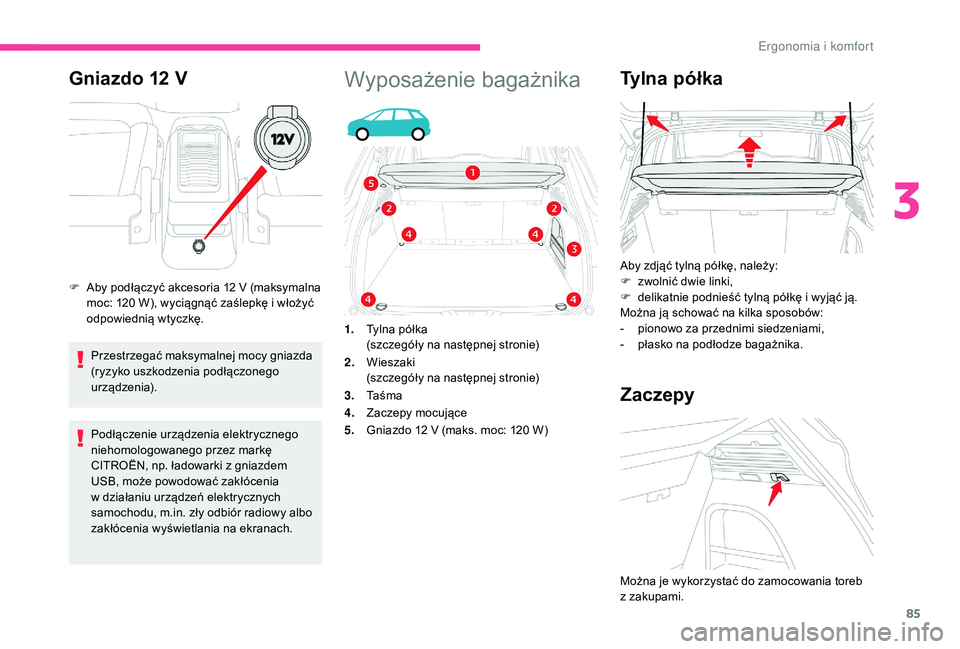

Gniazdo 12 V
Przestrzegać maksymalnej mocy gniazda
(ryzyko uszkodzenia podłączonego
urządzenia).
Podłączenie urządzenia elektrycznego
niehomologowanego przez markę
CITROËN, np. ładowarki z gniazdem
USB, może powodować zakłócenia
w
działaniu urządzeń elektrycznych
samochodu, m.in. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.
Wyposażenie bagażnika
1. Tylna półka
(szczegóły na następnej stronie)
2. Wieszaki
(szczegóły na następnej stronie)
3. Ta ś m a
4. Zaczepy mocujące
5. Gniazdo 12
V (maks. moc: 120 W)
Ty l n a p ó ł k a
Aby zdjąć tylną półkę, należy:
F z wolnić dwie linki,
F

d
elikatnie podnieść tylną półkę i wyjąć ją.
Można ją schować na kilka sposobów:
-

p
ionowo za przednimi siedzeniami,
-

p
łasko na podłodze bagażnika.
Zaczepy
F Aby podłączyć akcesoria 12 V (maksymalna
moc: 120 W), wyciągnąć zaślepkę i włożyć
odpowiednią wtyczkę.
Można je wykorzystać do zamocowania toreb
z
zakupami.
3
Ergonomia i komfort

86

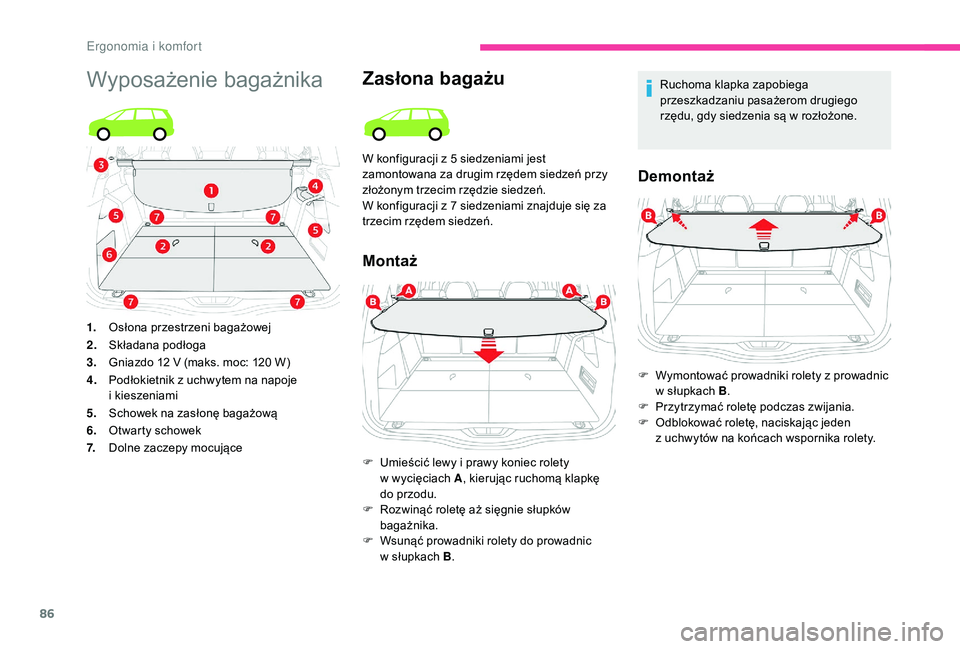

Wyposażenie bagażnikaZasłona bagażu
Montaż
Ruchoma klapka zapobiega
przeszkadzaniu pasażerom drugiego
rzędu, gdy siedzenia są w rozłożone.
Demontaż
W konfiguracji z 5 siedzeniami jest
z amontowana za drugim rzędem siedzeń przy
złożonym trzecim rzędzie siedzeń.
W konfiguracji z
7 siedzeniami znajduje się za
trzecim rzędem siedzeń.
F

U
mieścić lewy i prawy koniec rolety
w
wycięciach A , kierując ruchomą klapkę
do przodu.
F

R
ozwinąć roletę aż sięgnie słupków
bagażnika.
F

W
sunąć prowadniki rolety do prowadnic
w
słupkach B . F

W
ymontować prowadniki rolety z prowadnic
w
słupkach B.
F

P
rzytrzymać roletę podczas zwijania.
F

O
dblokować roletę, naciskając jeden
z
uchwytów na końcach wspornika rolety.
1.
Osłona przestrzeni bagażowej
2. Składana podłoga
3. Gniazdo 12

V (maks. moc: 120

W)
4. Podłokietnik z

uchwytem na napoje
i

kieszeniami
5. Schowek na zasłonę bagażową
6. Otwarty schowek
7. Dolne zaczepy mocujące
Ergonomia i komfort

87

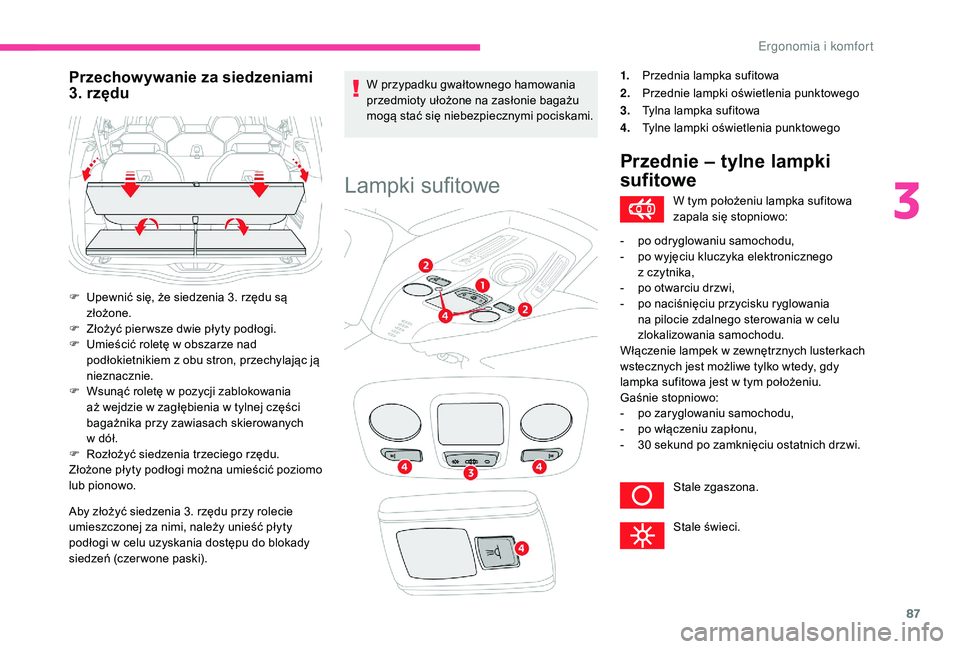

Aby złożyć siedzenia 3. rzędu przy rolecie
umieszczonej za nimi, należy unieść płyty
podłogi w celu uzyskania dostępu do blokady
siedzeń (czer wone paski). W przypadku gwałtownego hamowania
przedmioty ułożone na zasłonie bagażu
mogą stać się niebezpiecznymi pociskami.
Lampki sufitowe
Przednie – tylne lampki
sufitowe
W tym położeniu lampka sufitowa
zapala się stopniowo:
-

p

o odryglowaniu samochodu,
-

p

o wyjęciu kluczyka elektronicznego
z
c

zytnika,
-

p

o otwarciu drzwi,
-

p

o naciśnięciu przycisku ryglowania
na pilocie zdalnego sterowania w
celu
zlokalizowania samochodu.
Włączenie lampek w
zewnętrznych lusterkach
wstecznych jest możliwe tylko wtedy, gdy
lampka sufitowa jest w
tym położeniu.
Gaśnie stopniowo:
-

p

o zaryglowaniu samochodu,
-

p

o włączeniu zapłonu,
-

3

0

sekund po zamknięciu ostatnich drzwi. Stale zgaszona.
Stale świeci.
Przechowywanie za siedzeniami
3. rzędu
F Upewnić się, że siedzenia 3. rzędu są złożone.
F

Z
łożyć pier wsze dwie płyty podłogi.
F

U
mieścić roletę w obszarze nad
podłokietnikiem z
obu stron, przechylając ją
nieznacznie.
F

W
sunąć roletę w pozycji zablokowania
aż wejdzie w
zagłębienia w tylnej części
bagażnika przy zawiasach skierowanych
w
dół.
F

R
ozłożyć siedzenia trzeciego rzędu.
Złożone płyty podłogi można umieścić poziomo
lub pionowo. 1.
Przednia lampka sufitowa
2. Przednie lampki oświetlenia punktowego
3. Tylna lampka sufitowa
4. Tylne lampki oświetlenia punktowego
3
Ergonomia i komfort

88
Przednie – tylne lampki
oświetlenia mapy
F Przy włączonym zapłonie skorzystać z o dpowiedniego przełącznika.
Uważać, aby nie dotknąć lampek
sufitowych jakimkolwiek przedmiotem.
W trybie „stałego świecenia” czas świecenia
lampki zmienia się w zależności od sytuacji:
-

p
rzy wyłączonym zapłonie – około
dziesięć minut,
-

w t
rybie oszczędzania energii – około
trzydzieści sekund,
-

p
rzy pracującym silniku – bez ograniczeń.
Oświetlenie kameralne
Delikatne oświetlenie kabiny zwiększa
widoczność w pojeździe w przypadku słabego
oświetlenia.
WłączanieOświetlenie wnęki na nogi
Delikatne oświetlenie wnęki na nogi poprawia
widoczność w kabinie w przypadku słabego
oświetlenia.
Włączanie
Działanie oświetlenia jest takie samo, jak
w przypadku lampek sufitowych. Włącza się po
otwarciu dowolnych drzwi.
Po zmroku oświetlenie tablicy rozdzielczej
i

konsoli środkowej oraz lampki sufitowe
włączają się automatycznie po włączeniu
świateł pozycyjnych.
Oświetlenie kameralne wyłącza się
automatycznie w

momencie wyłączenia świateł
pozycyjnych.
Oświetlenie kameralne można włączyć lub
wyłączyć z

poziomu menu Jazda
, wybierając
zakładkę „ Ustawienia param. pojazdu ”,
a następnie „ Komfort” i „Oświetlenie
kameralne ”.
E
