CITROEN C5 2015 Upute Za Rukovanje (in Croatian)

129
C5_hr_Chap04_conduite_ed01-2014

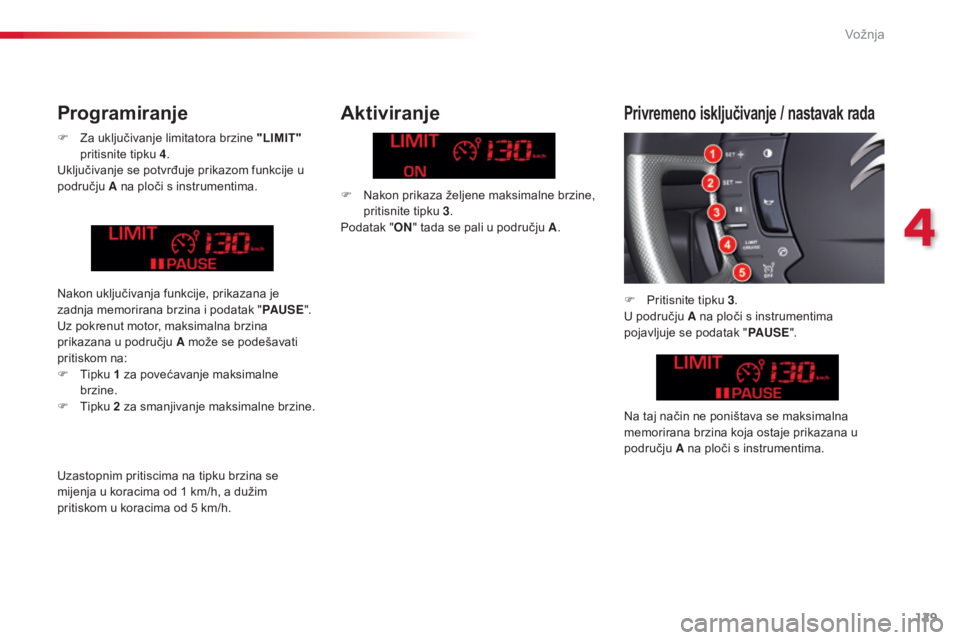

F za uključivanje limitatora brzine "LIMIT"
pritisnite tipku 4.
Uključivanje se potvrđuje prikazom funkcije u
području A na ploči s instrumentima.
Aktiviranje
F nakon prikaza željene maksimalne brzine,
pritisnite tipku 3.
Podatak " ON" tada se pali u području A .
na

kon uključivanja funkcije, prikazana je
zadnja memorirana brzina i podatak " PAUS E".
Uz pokrenut motor, maksimalna brzina
prikazana u području A može se podešavati
pritiskom na:
F

T

ipku 1

za povećavanje maksimalne
brzine.
F

T

ipku 2

za smanjivanje maksimalne brzine.
Uzastopnim pritiscima na tipku brzina se
mijenja u koracima od 1

km/h, a dužim
pritiskom u koracima od 5

km/h.
Programiranje
F Pritisnite tipku 3.
U području A na ploči s instrumentima
pojavljuje se podatak " PAUS E".
na t

aj način ne poništava se maksimalna
memorirana brzina koja ostaje prikazana u
području A na ploči s instrumentima.
Privremeno isključivanje / nastavak rada
4
Vožnja

130
C5_hr_Chap04_conduite_ed01-2014

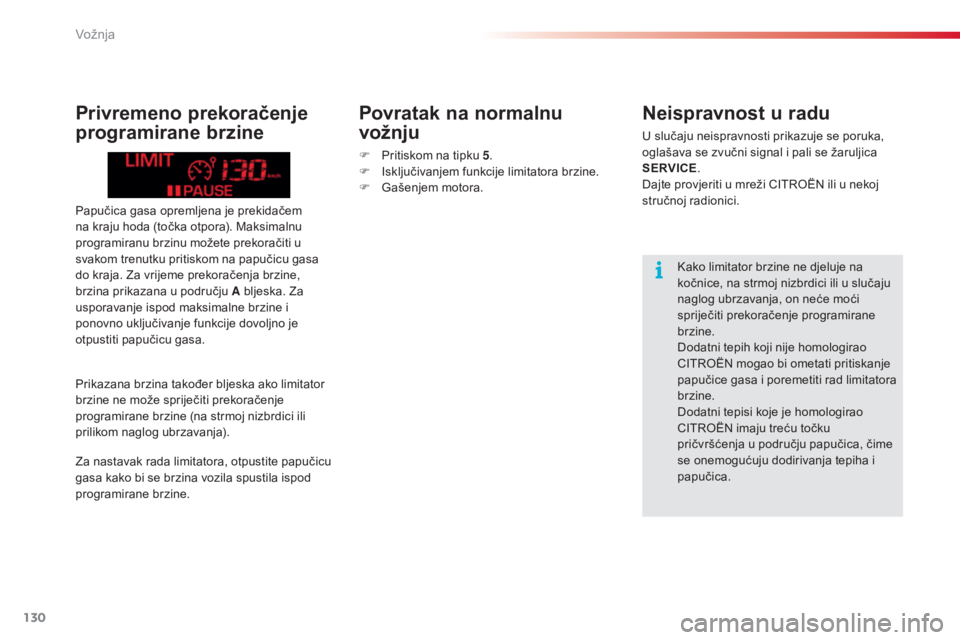

Papučica gasa opremljena je prekidačem
na kraju hoda (točka otpora). Maksimalnu
programiranu brzinu možete prekoračiti u
svakom trenutku pritiskom na papučicu gasa
do kraja. z
a v
rijeme prekoračenja brzine,
brzina prikazana u području A bljeska.
z
a
u

sporavanje ispod maksimalne brzine i
ponovno uključivanje funkcije dovoljno je
otpustiti papučicu gasa.
Povratak na normalnu
vožnju
F Pritiskom na tipku 5 .
F is ključivanjem funkcije limitatora brzine.
F

G
ašenjem motora.
Neispravnost u radu
U slučaju neispravnosti prikazuje se poruka,
oglašava se zvučni signal i pali se žaruljica
SERVICE .
da

jte provjeriti u mreži C
iTr
o
Ën
ili u nekoj
stručnoj radionici.
Privremeno prekoračenje
programirane brzine
kako limitator brzine ne djeluje na
kočnice, na strmoj nizbrdici ili u slučaju
naglog ubrzavanja, on neće moći
spriječiti prekoračenje programirane
brzine.
do

datni tepih koji nije homologirao
C
iTr

o
Ën
mogao bi ometati pritiskanje
papučice gasa i poremetiti rad limitatora
brzine.
do

datni tepisi koje je homologirao
C
iTr

o
Ën
imaju treću točku
pričvršćenja u području papučica, čime
se onemogućuju dodirivanja tepiha i
papučica.
Prikazana brzina također bljeska ako limitator
brzine ne može spriječiti prekoračenje
programirane brzine (na strmoj nizbrdici ili
prilikom naglog ubrzavanja).
za n

astavak rada limitatora, otpustite papučicu
gasa kako bi se brzina vozila spustila ispod
programirane brzine.
Vožnja

131
C5_hr_Chap04_conduite_ed01-2014

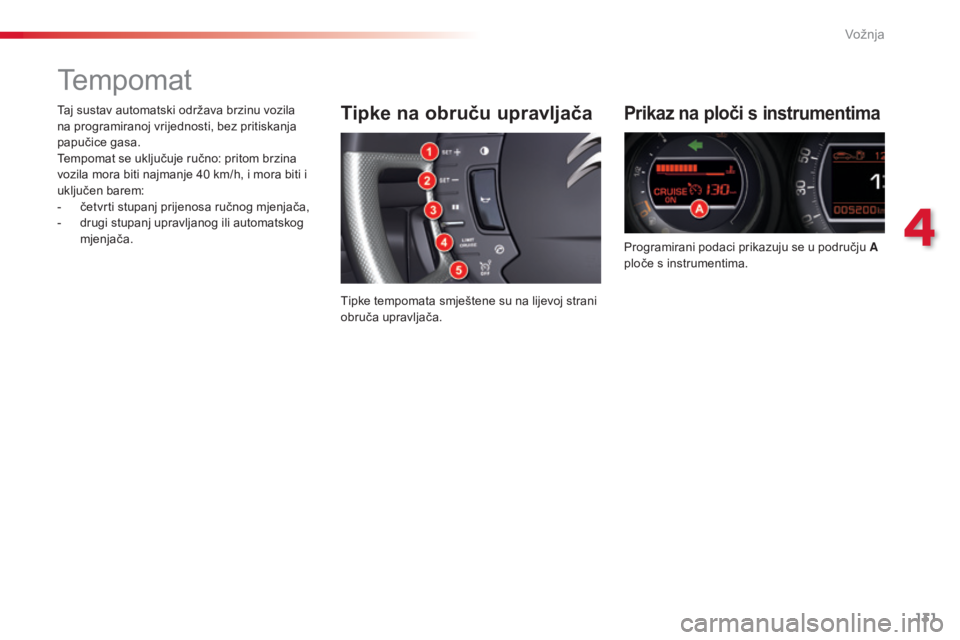

Tempomat
Prikaz na ploči s instrumentima
Programirani podaci prikazuju se u području A
ploče s instrumentima.
Tipke na obruču upravljača
Tipke tempomata smještene su na lijevoj strani
obruča upravljača.
Taj sustav automatski održava brzinu vozila
na programiranoj vrijednosti, bez pritiskanja
papučice gasa.
Tempomat se uključuje ručno: pritom brzina
vozila mora biti najmanje 40

km/h, i mora biti i
uključen barem:
-

č

etvrti stupanj prijenosa ručnog mjenjača,
-

d

rugi stupanj upravljanog ili automatskog
mjenjača.
4
Vožnja

132
C5_hr_Chap04_conduite_ed01-2014
Prekoračenje programirane
brzine
za vrijeme rada tempomata uvijek možete
povećati programiranu brzinu pritiskom
na papučicu gasa (na primjer, prilikom
pretjecanja).
Brzina prikazana u području A pali se i gasi.
za p
ovratak na programiranu brzinu dovoljno je
otpustiti papučicu gasa.

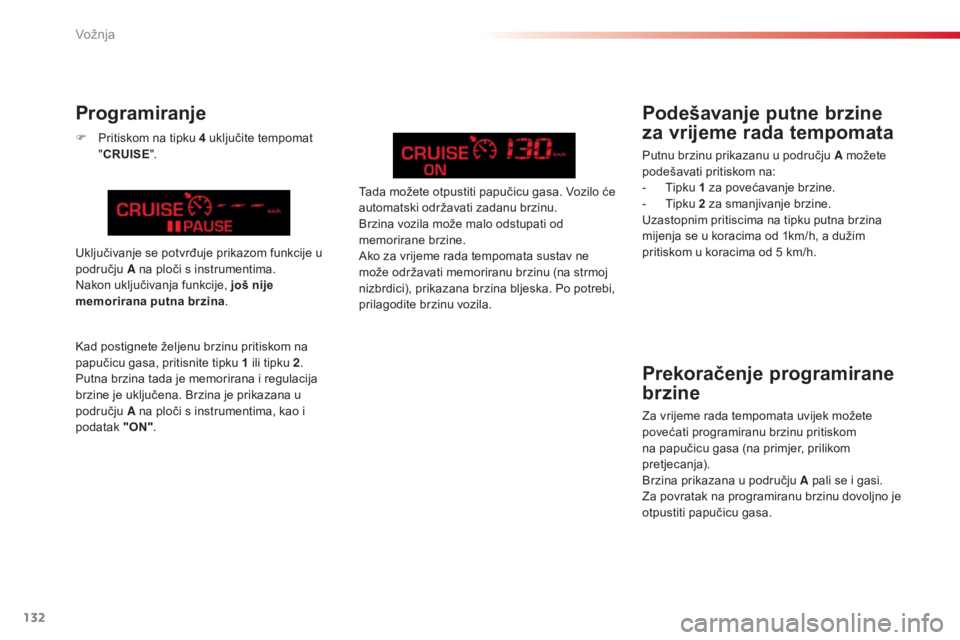

Programiranje
Uključivanje se potvrđuje prikazom funkcije u
području A na ploči s instrumentima.
na

kon uključivanja funkcije, još nije
memorirana putna brzina .
ka

d postignete željenu brzinu pritiskom na
papučicu gasa, pritisnite tipku 1
ili tipku 2.
Putna brzina tada je memorirana i regulacija
brzine je uključena. Brzina je prikazana u
području A na ploči s instrumentima, kao i
podatak "ON".
Podešavanje putne brzine
za vrijeme rada tempomata
Putnu brzinu prikazanu u području A možete
podešavati pritiskom na:
-

T
ipku 1 za povećavanje brzine.
-

T
ipku 2 za smanjivanje brzine.
Uzastopnim pritiscima na tipku putna brzina
mijenja se u koracima od 1km/h, a dužim
pritiskom u koracima od 5
km/h.
Tada možete otpustiti papučicu gasa. Vozilo će
automatski održavati zadanu brzinu.
Brzina vozila može malo odstupati od
memorirane brzine.
ak

o za vrijeme rada tempomata sustav ne
može održavati memoriranu brzinu (na strmoj
nizbrdici), prikazana brzina bljeska. Po potrebi,
prilagodite brzinu vozila.
F

P

ritiskom na tipku 4

uključite tempomat
" CRUISE ".
Vožnja

133
C5_hr_Chap04_conduite_ed01-2014

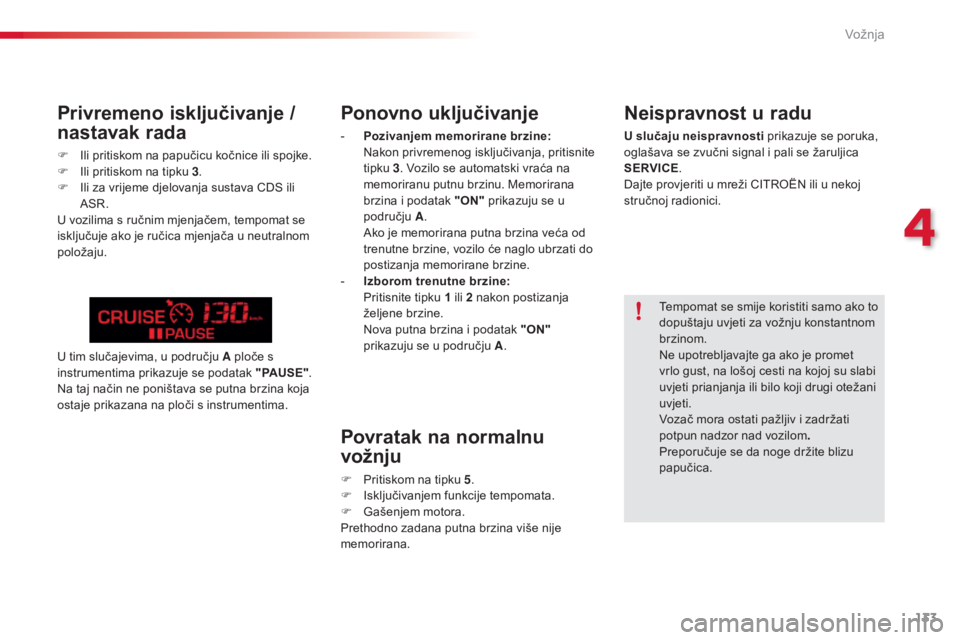

Ponovno uključivanje
- Pozivanjem memorirane brzine: na kon privremenog isključivanja, pritisnite
tipku 3 . Vozilo se automatski vraća na
memoriranu putnu brzinu. Memorirana
brzina i podatak "ON" prikazuju se u
području A.


a
k
o je memorirana putna brzina veća od
trenutne brzine, vozilo će naglo ubrzati do
postizanja memorirane brzine.
-

I
zborom trenutne brzine:
P

ritisnite tipku 1
ili 2 nakon postizanja
željene brzine.


n
ov
a putna brzina i podatak "ON"
prikazuju se u području A .
Povratak na normalnu
vožnju
F Pritiskom na tipku 5.
F is ključivanjem funkcije tempomata.
F

G
ašenjem motora.
Prethodno zadana putna brzina više nije
memorirana.
U tim slučajevima, u području A ploče s
instrumentima prikazuje se podatak " PAUS E "
.
na t

aj način ne poništava se putna brzina koja
ostaje prikazana na ploči s instrumentima.
Neispravnost u radu
U slučaju neispravnosti prikazuje se poruka,
oglašava se zvučni signal i pali se žaruljica
SERVICE .
da

jte provjeriti u mreži C
iTr
o
Ën
ili u nekoj
stručnoj radionici.
Tempomat se smije koristiti samo ako to
dopuštaju uvjeti za vožnju konstantnom
brzinom.
ne u

potrebljavajte ga ako je promet
vrlo gust, na lošoj cesti na kojoj su slabi
uvjeti prianjanja ili bilo koji drugi otežani
uvjeti.
Vozač mora ostati pažljiv i zadržati
potpun nadzor nad vozilom .
Preporučuje se da noge držite blizu
papučica.
Privremeno isključivanje /
nastavak rada
F ili pritiskom na papučicu kočnice ili spojke.
F il i pritiskom na tipku 3 .
F
i
l
i za vrijeme djelovanja sustava C
d
s ili
as

r
.
U v

ozilima s ručnim mjenjačem, tempomat se
isključuje ako je ručica mjenjača u neutralnom
položaju.
4
Vožnja

134
C5_hr_Chap04_conduite_ed01-2014

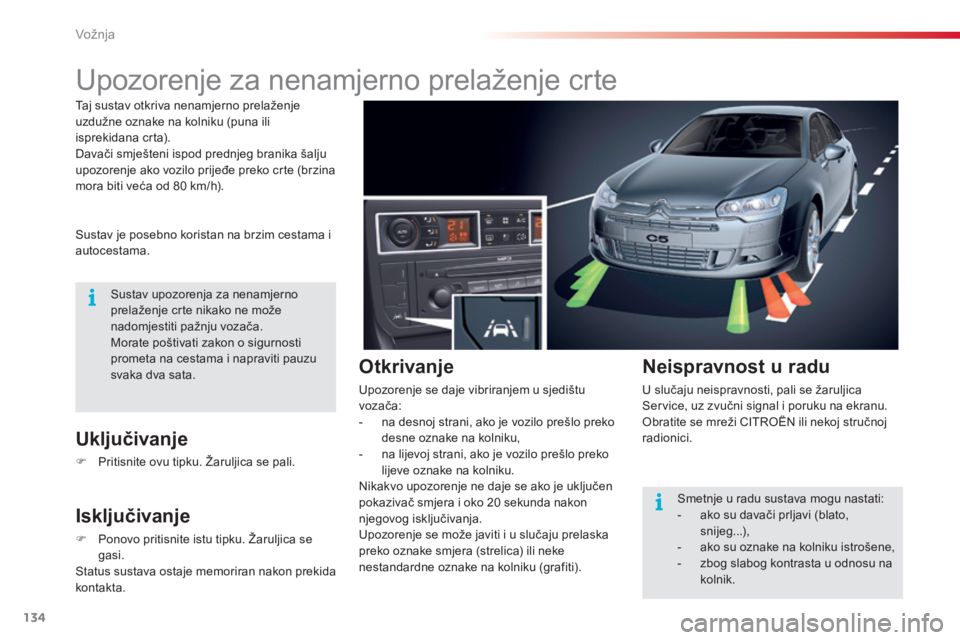

Upozorenje za nenamjerno prelaženje crte
sustav je posebno koristan na brzim cestama i
autocestama.
Uključivanje
F Pritisnite ovu tipku. Žaruljica se pali.
Isključivanje
F Ponovo pritisnite istu tipku. Žaruljica se gasi.
st

atus sustava ostaje memoriran nakon prekida
kontakta.
Otkrivanje
Upozorenje se daje vibriranjem u sjedištu
vozača:
-

n
a desnoj strani, ako je vozilo prešlo preko
desne oznake na kolniku,
-

n
a lijevoj strani, ako je vozilo prešlo preko
lijeve oznake na kolniku.
ni

kakvo upozorenje ne daje se ako je uključen
pokazivač smjera i oko 20
sekunda nakon
njegovog isključivanja.
Upozorenje se može javiti i u slučaju prelaska
preko oznake smjera (strelica) ili neke
nestandardne oznake na kolniku (grafiti).
Neispravnost u radu
U slučaju neispravnosti, pali se žaruljica se rvice, uz zvučni signal i poruku na ekranu.
ob

ratite se mreži C
iTr
o
Ën
ili nekoj stručnoj
radionici.
Taj sustav otkriva nenamjerno prelaženje
uzdužne oznake na kolniku (puna ili
isprekidana crta).
da

vači smješteni ispod prednjeg branika šalju
upozorenje ako vozilo prijeđe preko crte (brzina
mora biti veća od 80

km/h).
sm

etnje u radu sustava mogu nastati:
-

a
ko su davači prljavi (blato,
snijeg...),
-

a
ko su oznake na kolniku istrošene,
-

z
bog slabog kontrasta u odnosu na
kolnik.
su

stav upozorenja za nenamjerno
prelaženje crte nikako ne može
nadomjestiti pažnju vozača.
Morate poštivati zakon o sigurnosti
prometa na cestama i napraviti pauzu
svaka dva sata.
Vožnja

135
C5_hr_Chap04_conduite_ed01-2014

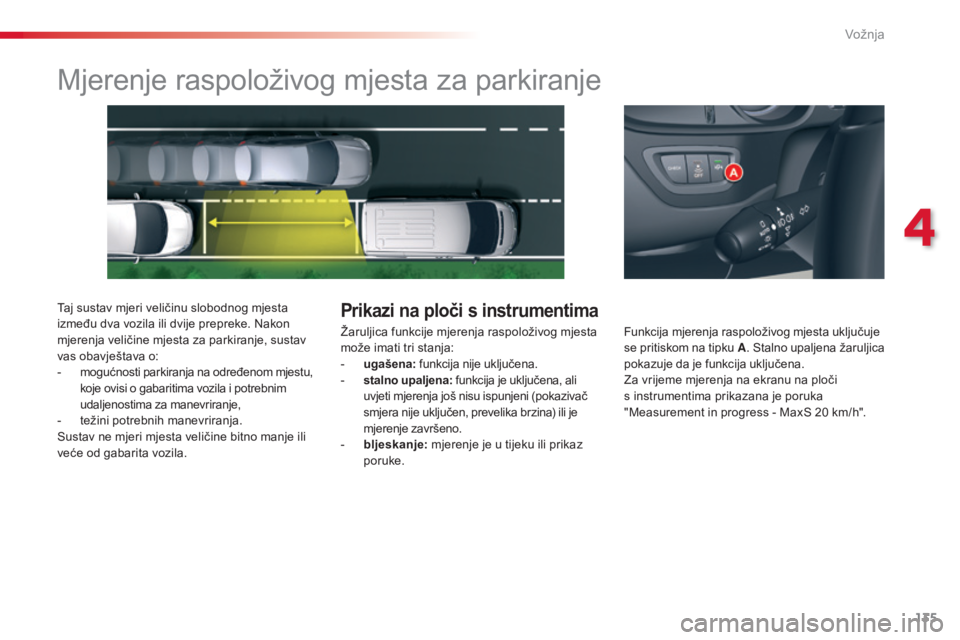

Mjerenje raspoloživog mjesta za parkiranje
Taj sustav mjeri veličinu slobodnog mjesta
između dva vozila ili dvije prepreke. na kon
mjerenja veličine mjesta za parkiranje, sustav
vas obavještava o:
-
m

ogućnosti parkiranja na određenom mjestu,
koje ovisi o gabaritima vozila i potrebnim
udaljenostima za manevriranje,
-

t
ežini potrebnih manevriranja.
su

stav ne mjeri mjesta veličine bitno manje ili
veće od gabarita vozila. Žaruljica funkcije mjerenja raspoloživog mjesta
može imati tri stanja:
-

ug
ašena: funkcija nije uključena.
-

s
talno upaljena: funkcija je uključena, ali
uvjeti mjerenja još nisu ispunjeni (pokazivač
smjera nije uključen, prevelika brzina) ili je
mjerenje završeno.
-

b
ljeskanje: mjerenje je u tijeku ili prikaz
poruke. Funkcija mjerenja raspoloživog mjesta uključuje
se pritiskom na tipku A
.
s
t
alno upaljena žaruljica
pokazuje da je funkcija uključena.
za v

rijeme mjerenja na ekranu na ploči
s instrumentima prikazana je poruka
"Measurement in progress - Max
s

20 km/h".Prikazi na ploči s instrumentima
4
Vožnja

136
C5_hr_Chap04_conduite_ed01-2014

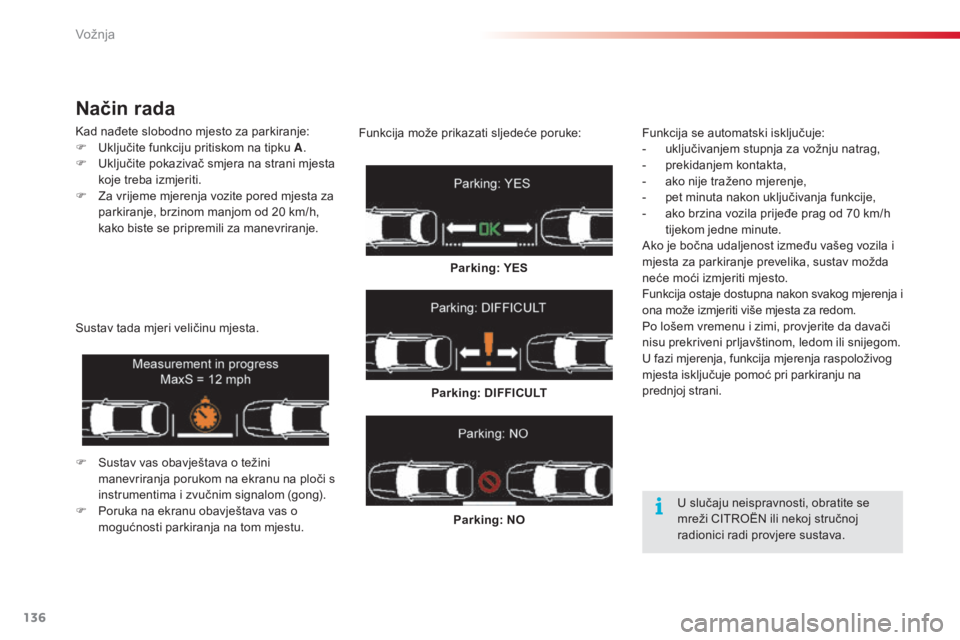

Način rada
kad nađete slobodno mjesto za parkiranje:
F U ključite funkciju pritiskom na tipku A .
F

U
ključite pokazivač smjera na strani mjesta
koje treba izmjeriti.
F
z
a v
rijeme mjerenja vozite pored mjesta za
parkiranje, brzinom manjom od 20
km/h,
kako biste se pripremili za manevriranje.
su

stav tada mjeri veličinu mjesta.
F
s
u
stav vas obavještava o težini
manevriranja porukom na ekranu na ploči s
instrumentima i zvučnim signalom (gong).
F

P
oruka na ekranu obavještava vas o
mogućnosti parkiranja na tom mjestu. Funkcija može prikazati sljedeće poruke:
Parking: YES
Parking: DIFFICULT
Parking: NO Funkcija se automatski isključuje:
-

u
ključivanjem stupnja za vožnju natrag,
-

p
rekidanjem kontakta,
-

a
ko nije traženo mjerenje,
-

p
et minuta nakon uključivanja funkcije,
-

a
ko brzina vozila prijeđe prag od 70 km/h
tijekom jedne minute.
ak

o je bočna udaljenost između vašeg vozila i
mjesta za parkiranje prevelika, sustav možda
neće moći izmjeriti mjesto.
Funkcija ostaje dostupna nakon svakog mjerenja i
ona može izmjeriti više mjesta za redom.
Po lošem vremenu i zimi, provjerite da davači
nisu prekriveni prljavštinom, ledom ili snijegom.
U fazi mjerenja, funkcija mjerenja raspoloživog
mjesta isključuje pomoć pri parkiranju na
prednjoj strani.
U slučaju neispravnosti, obratite se
mreži C
iTr

o
Ën
ili nekoj stručnoj
radionici radi provjere sustava.
Vožnja

137
C5_hr_Chap04_conduite_ed01-2014

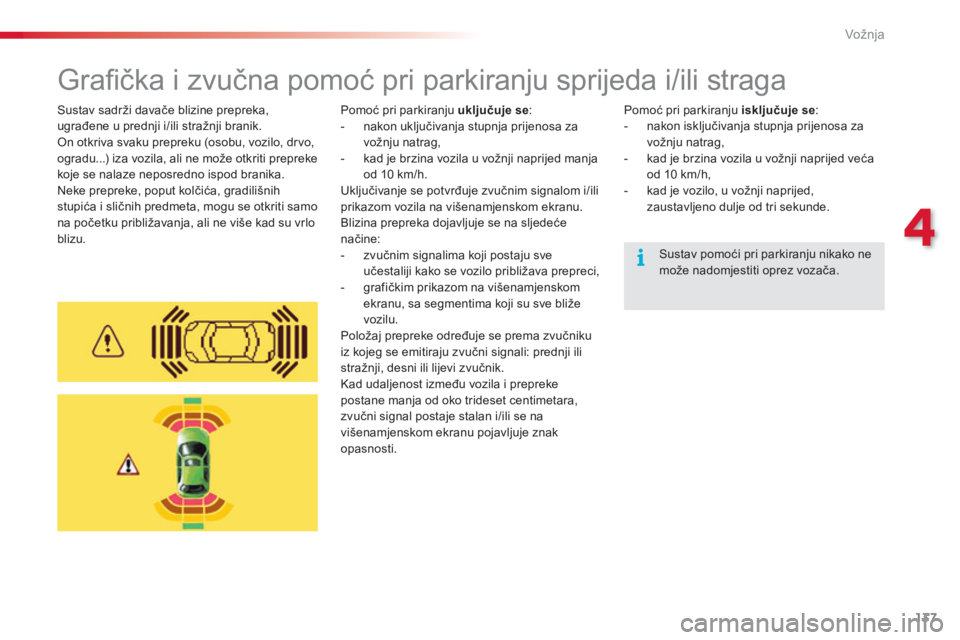

Grafička i zvučna pomoć pri parkiranju sprijeda i/ili straga
Pomoć pri parkiranju uključuje se:
- n akon uključivanja stupnja prijenosa za
vožnju natrag,
-

k
ad je brzina vozila u vožnji naprijed manja
od 10
km/h.
Uključivanje se potvrđuje zvučnim signalom i/ili
prikazom vozila na višenamjenskom ekranu.
Blizina prepreka dojavljuje se na sljedeće
načine:
-

z
vučnim signalima koji postaju sve
učestaliji kako se vozilo približava prepreci,
-

g
rafičkim prikazom na višenamjenskom
ekranu, sa segmentima koji su sve bliže
vozilu.
Položaj prepreke određuje se prema zvučniku
iz kojeg se emitiraju zvučni signali: prednji ili
stražnji, desni ili lijevi zvučnik.
ka

d udaljenost između vozila i prepreke
postane manja od oko trideset centimetara,
zvučni signal postaje stalan i/ili se na
višenamjenskom ekranu pojavljuje znak
opasnosti. Pomoć pri parkiranju isključuje se
:
- n akon isključivanja stupnja prijenosa za
vožnju natrag,
-

k
ad je brzina vozila u vožnji naprijed veća
od 10
km/h,
-

k
ad je vozilo, u vožnji naprijed,
zaustavljeno dulje od tri sekunde.
su

stav pomoći pri parkiranju nikako ne
može nadomjestiti oprez vozača.su
stav sadrži davače blizine prepreka,
ugrađene u prednji i/ili stražnji branik.
on o

tkriva svaku prepreku (osobu, vozilo, drvo,
ogradu...) iza vozila, ali ne može otkriti prepreke
koje se nalaze neposredno ispod branika.
ne

ke prepreke, poput kolčića, gradilišnih
stupića i sličnih predmeta, mogu se otkriti samo
na početku približavanja, ali ne više kad su vrlo
blizu.
4
Vožnja

138
C5_hr_Chap04_conduite_ed01-2014
Po lošem vremenu ili zimi, provjerite da davači
nisu prekriveni blatom, ledom ili snijegom.
Prilikom uključivanja stupnja prijenosa
za vožnju natrag, zvučni signal (duži bip)
upozorava vas da su davači možda prljavi.
ka
d se vozilo kreće brzinom manjom od oko
10
km/h, neki izvori buke (motor, kamion,
pneumatski čekić...) mogu aktivirati zvučne
signale pomoći pri parkiranju.

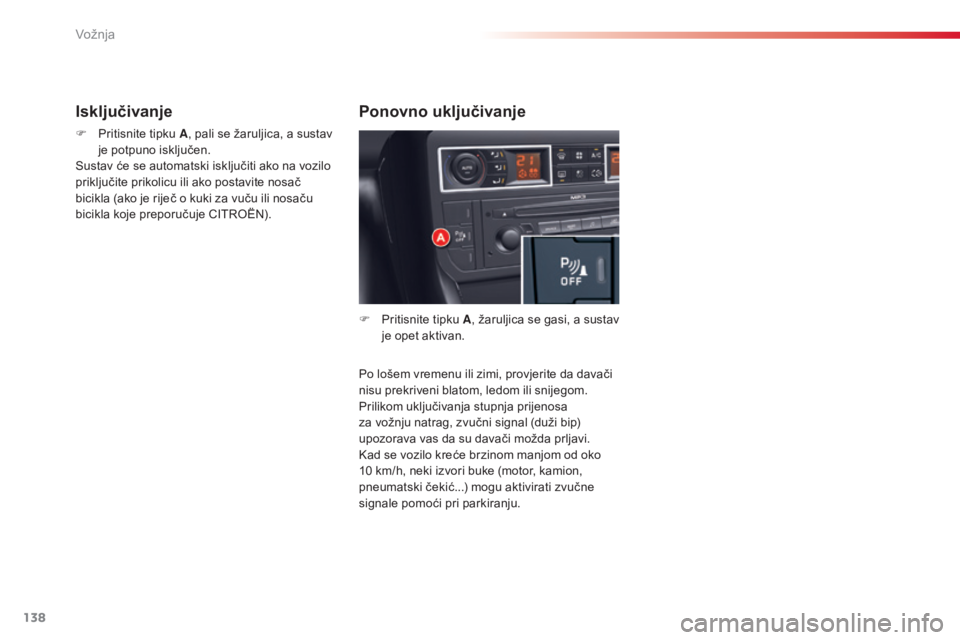

Ponovno uključivanje
Isključivanje
F Pritisnite tipku A, pali se žaruljica, a sustav
je potpuno isključen.
su

stav će se automatski isključiti ako na vozilo
priključite prikolicu ili ako postavite nosač
bicikla (ako je riječ o kuki za vuču ili nosaču
bicikla koje preporučuje C
iTr

o
Ën)
.
F

P
ritisnite tipku A, žaruljica se gasi, a sustav
je opet aktivan.
Vožnja
