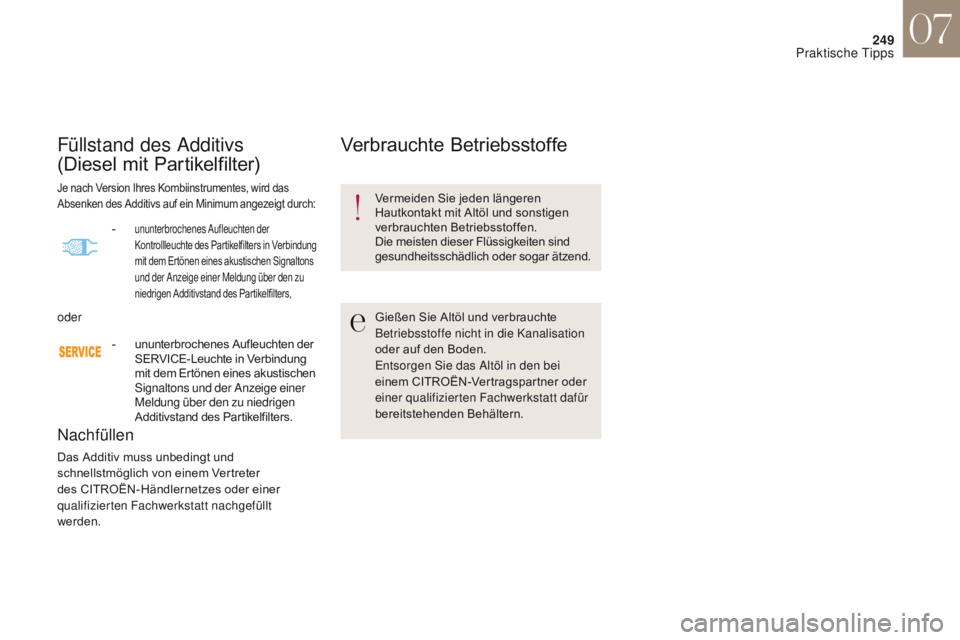

Füllstand des Additivs
(Diesel mit Partikelfilter)
Nachfüllen
Das Additiv muss unbedingt und
schnellstmöglich von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation
oder auf den Boden.
Entsorgen Sie das Altöl in den bei
einem CITROËN-Vertragspartner oder
einer qualifizierten Fachwerkstatt dafür
bereitstehenden Behältern.Je nach Version Ihres Kombiinstrumentes, wird das
Absenken des Additivs auf ein Minimum angezeigt durch:
- ununterbrochenes Aufleuchten der
Kontrollleuchte des Partikelfilters in Verbindung
mit dem Ertönen eines akustischen Signaltons
und der Anzeige einer Meldung über den zu
niedrigen Additivstand des Partikelfilters,
oder-
u
nunterbrochenes Aufleuchten der
SERVICE-Leuchte in Verbindung
mit dem Ertönen eines akustischen
Signaltons und der Anzeige einer
Meldung über den zu niedrigen
Additivstand des Partikelfilters.
07
Praktische Tipps
Page 252 of 468

250
Partikelfilter (Diesel)
Je nach Version Ihres Kombiinstrumentes kann eine beginnende
Sättigung des Partikelfilters angezeigt werden durch:
- vorübergehendes Aufleuchten der SERVICE-Leuchte in Verbindung
mit dem Ertönen eines akustischen
Signals und der Anzeige einer
Meldung über die Gefahr der
Partikelfilterverstopfung.
-
ununterbrochenes Aufleuchten der
Kontrollleuchte des Partikelfilters in Verbindung
mit dem Ertönen eines akustischen Signals
und der Anzeige einer Meldung über die
Gefahr der Partikelfilterverstopfung,
oder
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60 km/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Sollte die Kontrollleuchte weiterhin leuchten,
handelt es sich um einen Additivmangel.

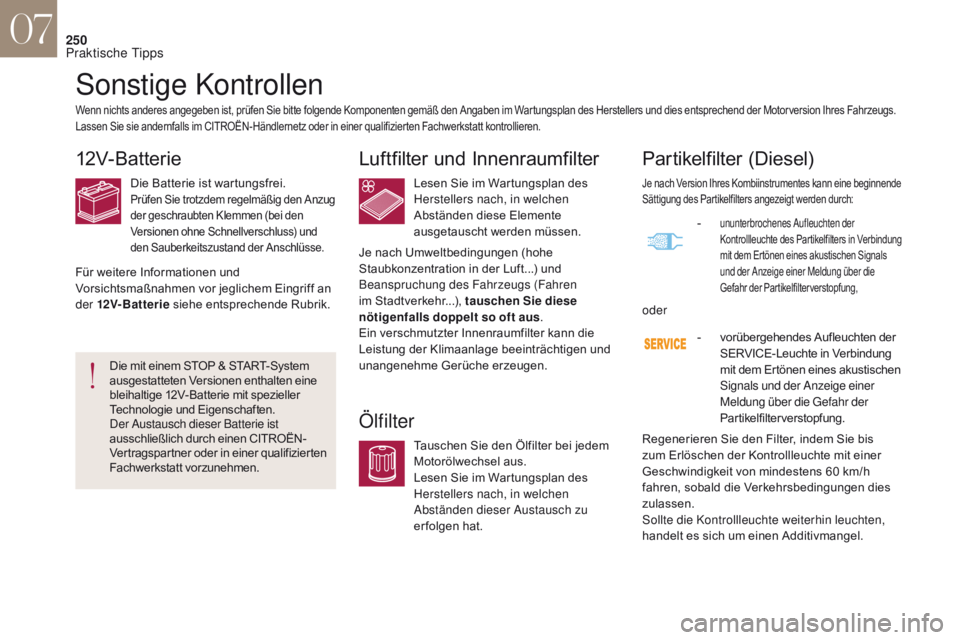

Sonstige Kontrollen
Luftfilter und Innenraumfilter
Ölfilter
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
er folgen hat.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
12V-Batterie
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff an
der 12V- Bat terie
siehe entsprechende Rubrik.
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig den Anzug
der geschraubten Klemmen (bei den
Versionen ohne Schnellverschluss) und
den Sauberkeitszustand der Anschlüsse.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
07
Praktische Tipps
Page 253 of 468

251
DS4_de_Chap07_info-pratiques_ed01-2016

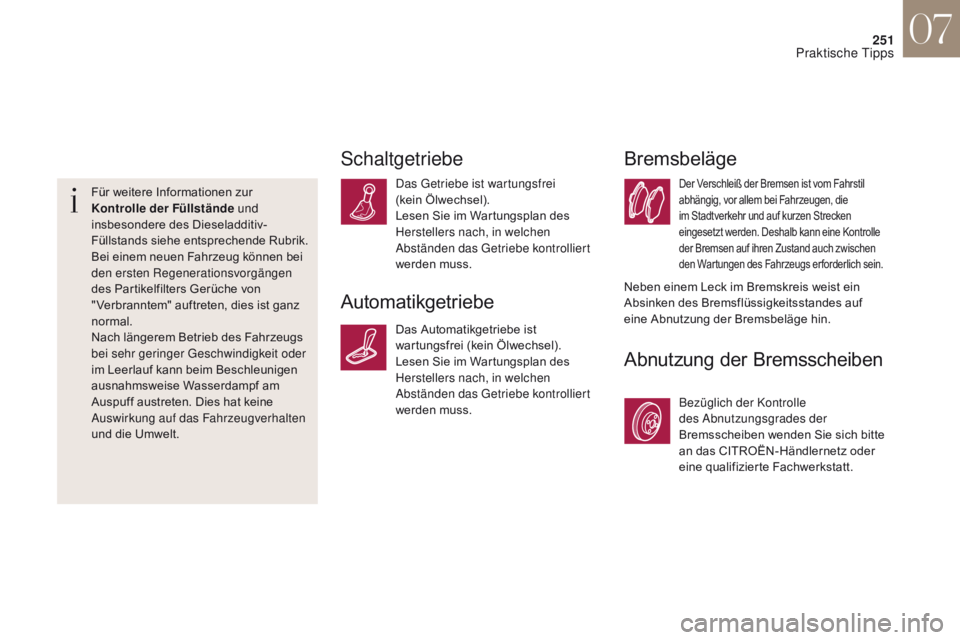

Für weitere Informationen zur
Kontrolle der Füllstände und
insbesondere des Dieseladditiv-
Füllstands siehe entsprechende Rubrik.
Bei einem neuen Fahrzeug können bei
den ersten Regenerationsvorgängen
des Partikelfilters Gerüche von
" Verbranntem" auftreten, dies ist ganz
normal.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Automatikgetriebe
Das Automatikgetriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Abnutzung der Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
07
Praktische Tipps
Page 254 of 468

252

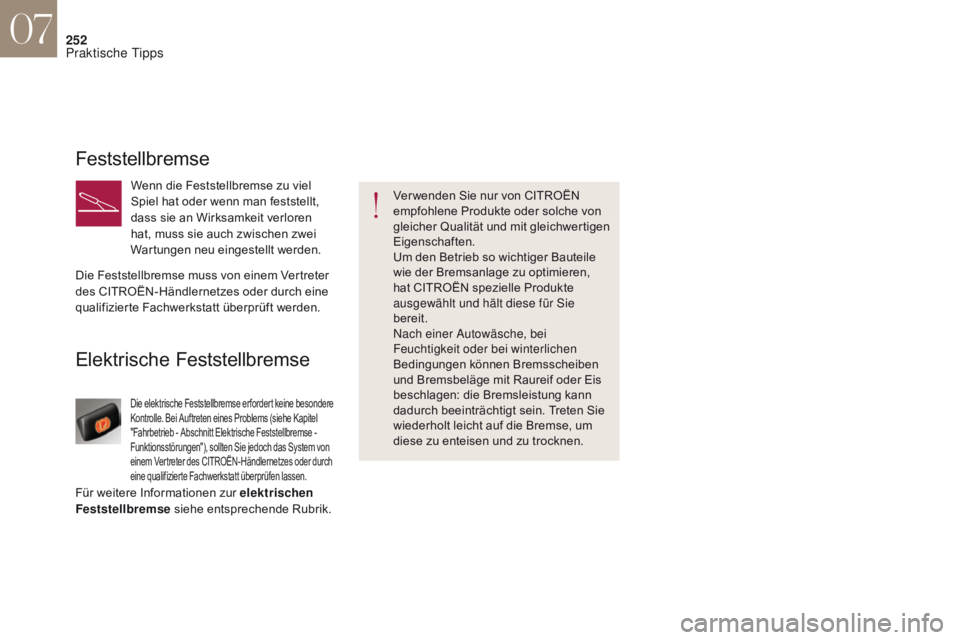

Elektrische Feststellbremse
Die elektrische Feststellbremse er fordert keine besondere
Kontrolle. Bei Auftreten eines Problems (siehe Kapitel
"Fahrbetrieb - Abschnitt Elektrische Feststellbremse -
Funktionsstörungen"), sollten Sie jedoch das System von
einem Vertreter des CITROËN-Händlernetzes oder durch
eine qualifizierte Fachwerkstatt überprüfen lassen.
Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie
bereit.
Nach einer Autowäsche, bei
Feuchtigkeit oder bei winterlichen
Bedingungen können Bremsscheiben
und Bremsbeläge mit Raureif oder Eis
beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um
diese zu enteisen und zu trocknen.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Für weitere Informationen zur elektrischen
Feststellbremse siehe entsprechende Rubrik.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
07
Praktische Tipps
Page 255 of 468

253
DS4_de_Chap07_info-pratiques_ed01-2016
Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei Ausfall des SCR-Systems entspricht
der Emissionswert des Fahrzeugs nicht
mehr der Euro-Norm 6: Ihr Fahrzeug
verschmutzt die Umwelt!
Bei einer Störung des SCR-Systems
wenden Sie sich daher umgehend
an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, da der Motorstart
nach 1
100 km mit gestörtem System
automatisch gesperrt wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche
Entfernung Sie noch bis zum Stillstand des
Fahrzeugs noch zurücklegen können.

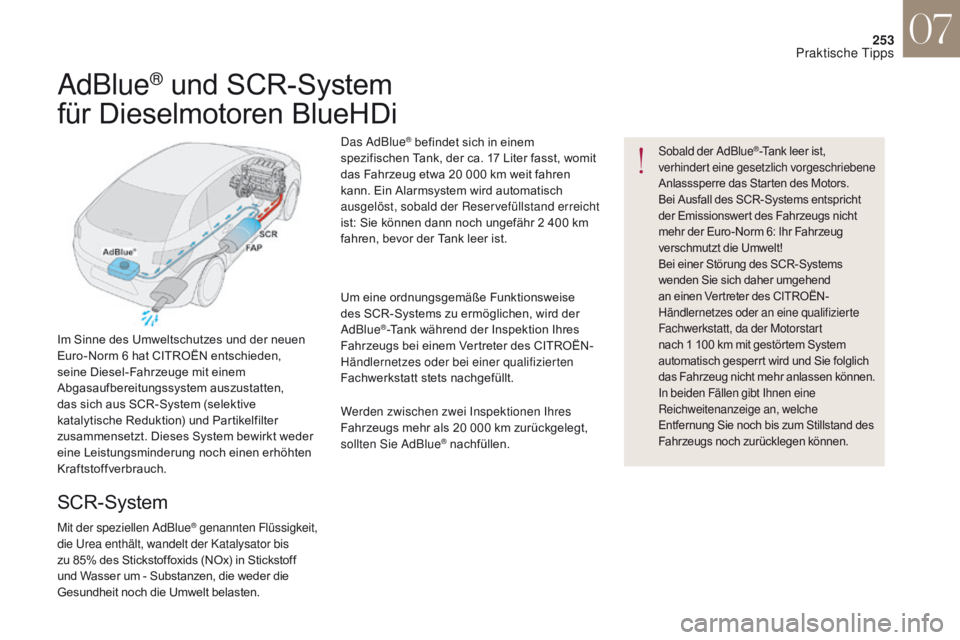

AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus SCR-System (selektive
katalytische Reduktion) und Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mit der speziellen AdBlue® genannten Flüssigkeit,
die Urea enthält, wandelt der Katalysator bis
zu 85% des Stickstoffoxids (NOx) in Stickstoff
und Wasser um - Substanzen, die weder die
Gesundheit noch die Umwelt belasten. Das AdBlue
® befindet sich in einem
spezifischen Tank, der ca. 17 Liter fasst, womit
das Fahrzeug etwa 20 000 km weit fahren
kann. Ein Alarmsystem wird automatisch
ausgelöst, sobald der Reservefüllstand erreicht
ist: Sie können dann noch ungefähr 2 400 km
fahren, bevor der Tank leer ist.
Um eine ordnungsgemäße Funktionsweise
des SCR-Systems zu ermöglichen, wird der
AdBlue
®-Tank während der Inspektion Ihres
Fahrzeugs bei einem Vertreter des CITROËN-
Händlernetzes oder bei einer qualifizierten
Fachwerkstatt stets nachgefüllt.
Werden zwischen zwei Inspektionen Ihres
Fahrzeugs mehr als 20 000 km zurückgelegt,
sollten Sie AdBlue
® nachfüllen.
07
Praktische Tipps
Page 256 of 468

254

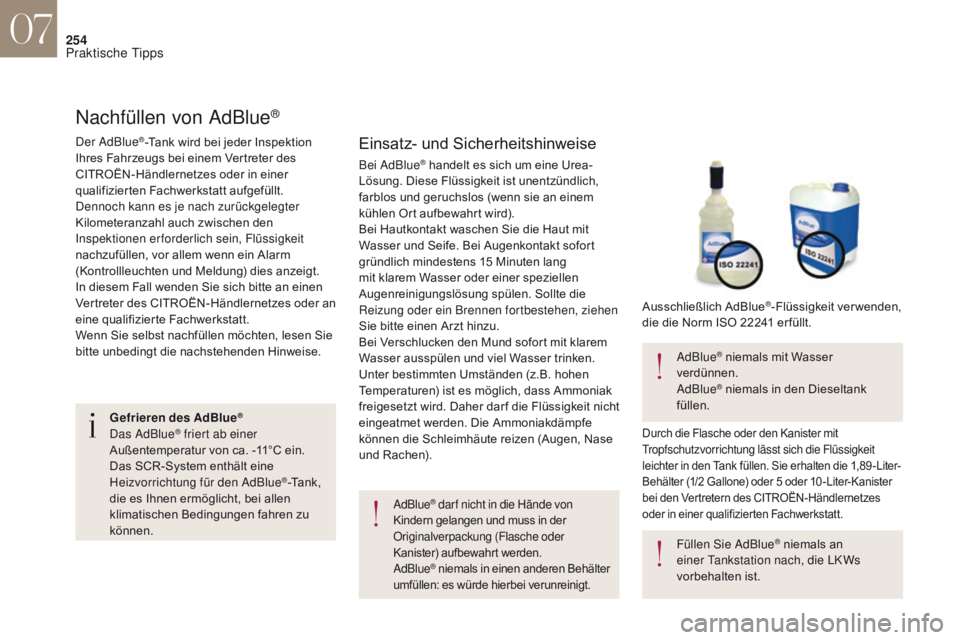

Nachfüllen von AdBlue®
Einsatz- und Sicherheitshinweise
AdBlue® dar f nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung (Flasche oder
Kanister) aufbewahrt werden.
AdBlue
® niemals in einen anderen Behälter
umfüllen: es würde hierbei verunreinigt.
AdBlue® niemals mit Wasser
verdünnen.
AdBlue
® niemals in den Dieseltank
füllen.
Füllen Sie AdBlue
® niemals an
einer Tankstation nach, die LK Ws
vorbehalten ist.
Bei AdBlue
® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist unentzündlich,
farblos und geruchslos (wenn sie an einem
kühlen Ort aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit
Wasser und Seife. Bei Augenkontakt sofort
gründlich mindestens 15 Minuten lang
mit klarem Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen
Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f die Flüssigkeit nicht
eingeatmet werden. Die Ammoniakdämpfe
können die Schleimhäute reizen (Augen, Nase
und Rachen).
Der AdBlue
®-Tank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den
Inspektionen erforderlich sein, Flüssigkeit
nachzufüllen, vor allem wenn ein Alarm
(Kontrollleuchten und Meldung) dies anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.

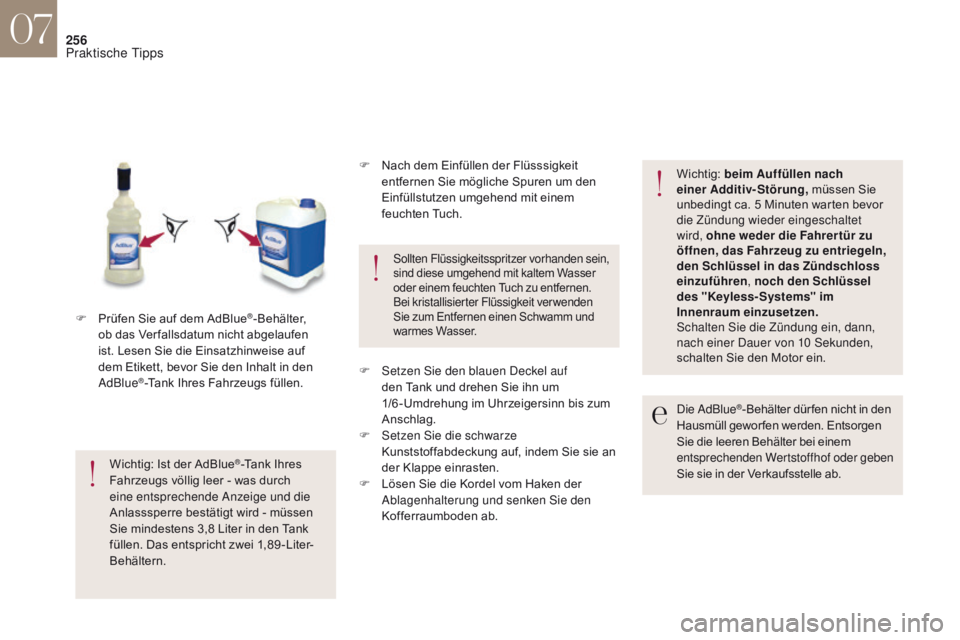

Wenn Sie selbst nachfüllen möchten, lesen Sie
bitte unbedingt die nachstehenden Hinweise. Ausschließlich AdBlue
®-Flüssigkeit verwenden,
die die Norm ISO 22241 er füllt.
Durch die Flasche oder den Kanister mit
Tropfschutzvorrichtung lässt sich die Flüssigkeit
leichter in den Tank füllen. Sie erhalten die 1,89 -Liter-
Behälter (1/2 Gallone) oder 5 oder 10 -Liter-Kanister
bei den Vertretern des CITROËN-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.Gefrieren des AdBlue®
Das AdBlue® friert ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Ta n k ,
die es Ihnen ermöglicht, bei allen
klimatischen Bedingungen fahren zu
können.
07
Praktische Tipps
Page 257 of 468

255
DS4_de_Chap07_info-pratiques_ed01-2016
Keine Behälter mit AdBlue® im
Fahrzeug lagern.

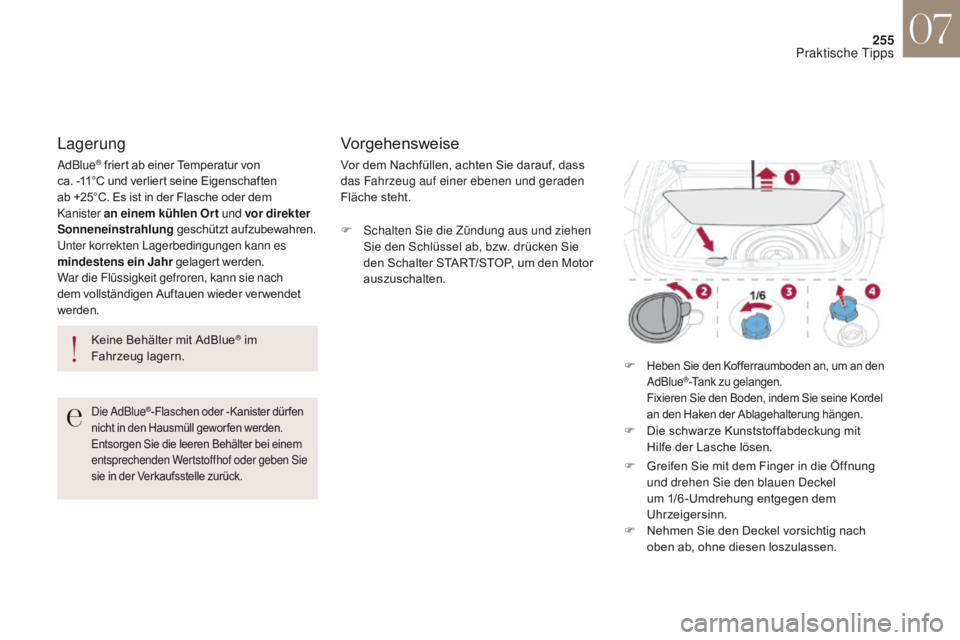

Lagerung
AdBlue® friert ab einer Temperatur von
ca.
-11°C und verliert seine Eigenschaften
ab
+25°C. Es ist in der Flasche oder dem
Kanister an einem kühlen Or t und vor direkter
Sonneneinstrahlung geschützt aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach
dem vollständigen Auftauen wieder verwendet
werden. Vor dem Nachfüllen, achten Sie darauf, dass
das Fahrzeug auf einer ebenen und geraden
Fläche steht.
Vorgehensweise
F Schalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab, bzw. drücken Sie
den Schalter START/STOP, um den Motor
auszuschalten.
F
Heben Sie den Kofferraumboden an, um an den
AdBlue®-Tank zu gelangen. F
ixieren Sie den Boden, indem Sie seine Kordel
an den Haken der Ablagehalterung hängen.
F Die schwarze Kunststoffabdeckung mit Hilfe der Lasche lösen.
F
G
reifen Sie mit dem Finger in die Öffnung
und drehen Sie den blauen Deckel
um 1/6 -Umdrehung entgegen dem
Uhrzeigersinn.
F
N
ehmen Sie den Deckel vorsichtig nach
oben ab, ohne diesen loszulassen.
Die AdBlue®-Flaschen oder -Kanister dür fen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben Sie
sie in der Verkaufsstelle zurück.
07
Praktische Tipps
Page 258 of 468

256
Die AdBlue®-Behälter dür fen nicht in den
Hausmüll gewor fen werden. Entsorgen
Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben
Sie sie in der Verkaufsstelle ab.
Wichtig: Ist der AdBlue
®-Tank Ihres
Fahrzeugs völlig leer - was durch
eine entsprechende Anzeige und die
Anlasssperre bestätigt wird - müssen
Sie mindestens 3,8 Liter in den Tank
füllen. Das entspricht zwei 1,89 -Liter-
Behältern.
Sollten Flüssigkeitsspritzer vorhanden sein,
sind diese umgehend mit kaltem Wasser
oder einem feuchten Tuch zu entfernen.
Bei kristallisierter Flüssigkeit verwenden
Sie zum Entfernen einen Schwamm und
warmes Wasser.
Wichtig: beim Auffüllen nach
einer Additiv-Störung, müssen Sie
unbedingt ca. 5
Minuten warten bevor
die Zündung wieder eingeschaltet
wird, ohne weder die Fahrer tür zu
öffnen, das Fahrzeug zu entriegeln,
den Schlüssel in das Zündschloss
einzuführen , noch den Schlüssel
des "Keyless-Systems" im
Innenraum einzusetzen.
Schalten Sie die Zündung ein, dann,
nach einer Dauer von 10
Sekunden,
schalten Sie den Motor ein.
F
P
rüfen Sie auf dem AdBlue
®-Behälter,
ob das Ver fallsdatum nicht abgelaufen
ist. Lesen Sie die Einsatzhinweise auf
dem Etikett, bevor Sie den Inhalt in den
AdBlue
®-Tank Ihres Fahrzeugs füllen. F
N
ach dem Einfüllen der Flüsssigkeit
entfernen Sie mögliche Spuren um den
Einfüllstutzen umgehend mit einem
feuchten Tuch.
F S etzen Sie den blauen Deckel auf
den Tank und drehen Sie ihn um
1/6 -Umdrehung im Uhrzeigersinn bis zum
Anschlag.
F
S
etzen Sie die schwarze
Kunststoffabdeckung auf, indem Sie sie an
der Klappe einrasten.
F
L
ösen Sie die Kordel vom Haken der
Ablagenhalterung und senken Sie den
Kofferraumboden ab.
07
Praktische Tipps
Page 259 of 468

257
DS4_de_Chap07_info-pratiques_ed01-2016
07
Praktische Tipps
Page 260 of 468

DS4_de_Chap08_en-cas-de-panne_ed01-2016
BEI PANNEN UND ST ÖRUNGEN
