CITROEN JUMPER 2015 Kasutusjuhend (in Estonian)

Kütus
129
7
KONTROLLIMINE
JUMPER-PAPIER_ET_CHAP07_VERIFICATIONS_ED01-2014

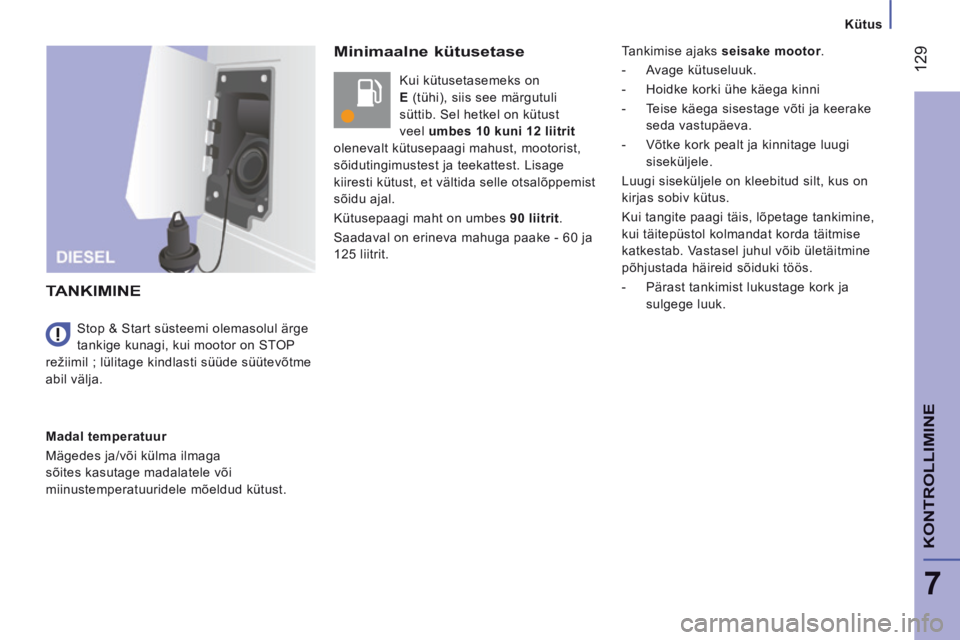

Minimaalne kütusetase
Kui kütusetasemeks on
E (tühi), siis see märgutuli
süttib. Sel hetkel on kütust
veel umbes 10 kuni 12 liitrit
olenevalt kütusepaagi mahust, mootorist,
sõidutingimustest ja teekattest. Lisage
kiiresti kütust, et vältida selle otsalõppemist
sõidu ajal.
Kütusepaagi maht on umbes 90 liitrit.
Saadaval on erineva mahuga paake - 60 ja
125 liitrit.
TANKIMINE
Madal temperatuur
Mägedes ja/või külma ilmaga
sõites kasutage madalatele või
miinustemperatuuridele mõeldud kütust. Stop & Start süsteemi olemasolul ärge
tankige kunagi, kui mootor on STOP
režiimil ; lülitage kindlasti süüde süütevõtme
abil välja. Tankimise ajaks
seisake mootor.
- Avage kütuseluuk.
- Hoidke korki ühe käega kinni
- Teise käega sisestage võti ja keerake seda vastupäeva.
- Võtke kork pealt ja kinnitage luugi siseküljele.
Luugi siseküljele on kleebitud silt, kus on
kirjas sobiv kütus.
Kui tangite paagi täis, lõpetage tankimine,
kui täitepüstol kolmandat korda täitmise
katkestab. Vastasel juhul võib ületäitmine
põhjustada häireid sõiduki töös.
- Pärast tankimist lukustage kork ja sulgege luuk.

Kütus
130
JUMPER-PAPIER_ET_CHAP07_VERIFICATIONS_ED01-2014

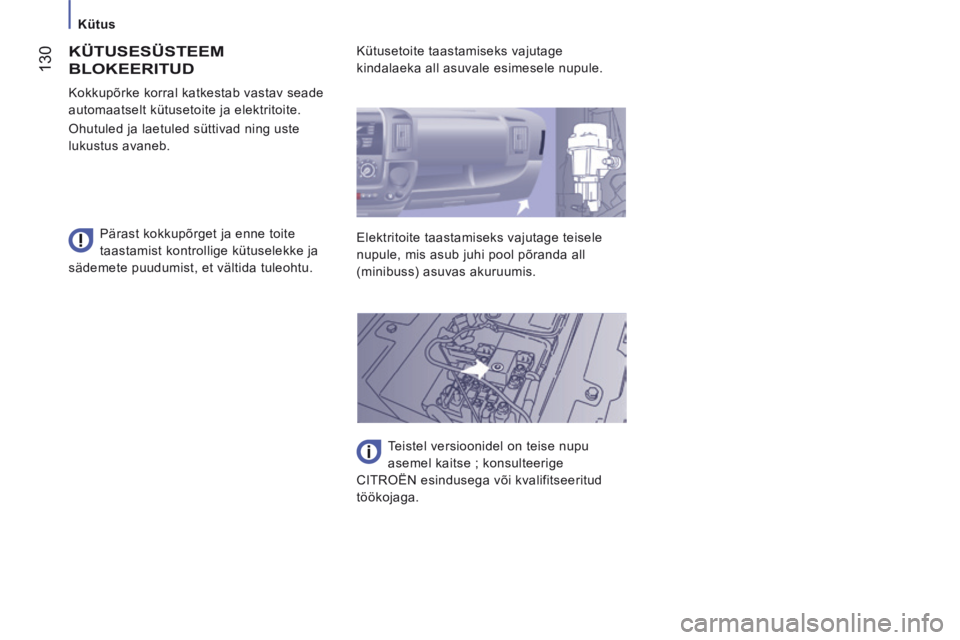

KÜTUSESÜSTEEM
BLOKEERITUD
Pärast kokkupõrget ja enne toite
taastamist kontrollige kütuselekke ja
sädemete puudumist, et vältida tuleohtu. Kokkupõrke korral katkestab vastav seade
automaatselt kütusetoite ja elektritoite.
Ohutuled ja laetuled süttivad ning uste
lukustus avaneb. Kütusetoite taastamiseks vajutage
kindalaeka all asuvale esimesele nupule.
Elektritoite taastamiseks vajutage teisele
nupule, mis asub juhi pool põranda all
(minibuss) asuvas akuruumis.
Teistel versioonidel on teise nupu
asemel kaitse ; konsulteerige
CITROËN esindusega või kvalifitseeritud
töökojaga.

131
Tühi aku
KIIRE ABI
8
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014

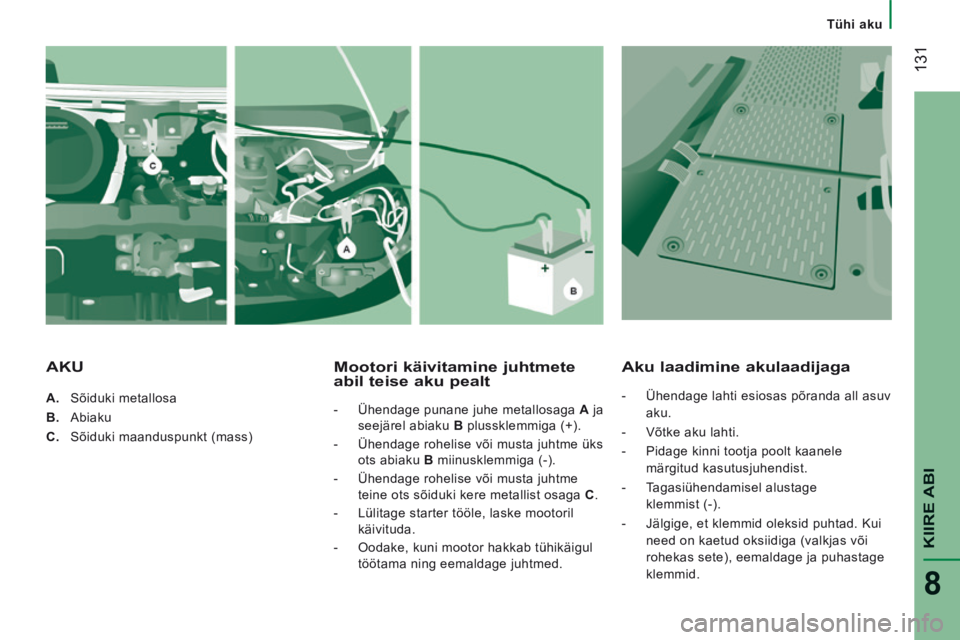

A. Sõiduki metallosa
B. Abiaku
C. Sõiduki maanduspunkt (mass)
Mootori käivitamine juhtmete abil teise aku pealt
- Ühendage punane juhe metallosaga A ja
seejärel abiaku B plussklemmiga (+).
- Ühendage rohelise või musta juhtme üks ots abiaku B miinusklemmiga (-).
- Ühendage rohelise või musta juhtme teine ots sõiduki kere metallist osaga C .
- Lülitage starter tööle, laske mootoril käivituda.
- Oodake, kuni mootor hakkab tühikäigul töötama ning eemaldage juhtmed.
Aku laadimine akulaadijaga
- Ühendage lahti esiosas põranda all asuv
aku.
- Võtke aku lahti.
- Pidage kinni tootja poolt kaanele märgitud kasutusjuhendist.
- Tagasiühendamisel alustage klemmist (-).
- Jälgige, et klemmid oleksid puhtad. Kui need on kaetud oksiidiga (valkjas või
rohekas sete), eemaldage ja puhastage
klemmid.
AKU

132
Tühi aku
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014
Tuleohutuse tagamiseks peab aku
laadimine toimuma õhuvahetusega
kohas ja eemal lahtisest tulest või
sädemetest.
Ärge püüdke laadida külmunud akut :
kõigepealt tuleb aku sulatada, et vältida
plahvatusriski. Kui aku on olnud külmunud,
laske enne laadimist spetsialistil üle
kontrollida, et sisemised detailid ega ümbris
ei oleks kahjustatud, sest kahjustused
võivad põhjustada mürgise ja korrosiivse
happe leket.
Viige läbi aeglane laadimine madalal
voolutugevusel ja mitte kauem, kui 24 tunni
jooksul, et vältida aku kahjustamist. Akud sisaldavad kahjulikke aineid nagu
väävelhape ja plii. Akud tuleb hävitada
vastavate normide kohaselt, mingil juhul ei
tohi akusid visata prügikasti.
Viige tühjad patareid ja vanad akud
spetsiaalsesse kogumispunkti.
Enne aku lahtiühendamist lülitage süüde
välja ja oodake 2 minutit.
Ärge ühendage aku klemme lahti, kui mootor
töötab.
Akut ei tohi laadida ilma klemme lahti
ühendamata.
Enne aku lahtiühendamist sulgege aknad ja
uksed.
Alati pärast aku tagasiühendamist lülitage
süüde sisse ja oodake enne käivitamist
1 minut, et elektroonikasüsteemid saaksid
aktiveeruda. Kui pärast seda esineb siiski
kergeid häireid, pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.

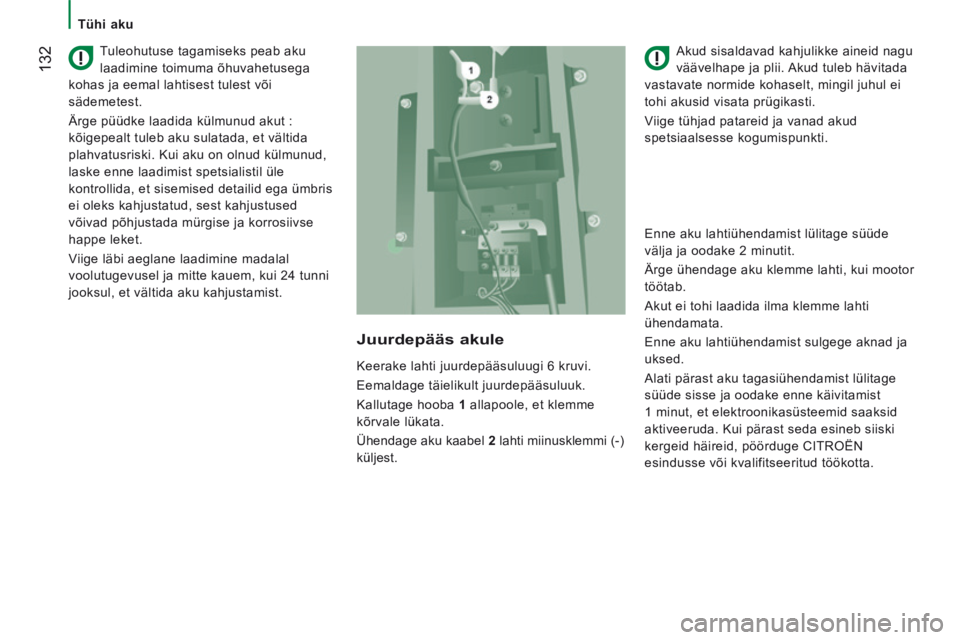

Keerake lahti juurdepääsuluugi 6 kruvi.
Eemaldage täielikult juurdepääsuluuk.
Kallutage hooba
1 allapoole, et klemme
kõrvale lükata.
Ühendage aku kaabel 2 lahti miinusklemmi (-)
küljest.
Juurdepääs akule

133
Tühi aku
KIIRE ABI
8
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014

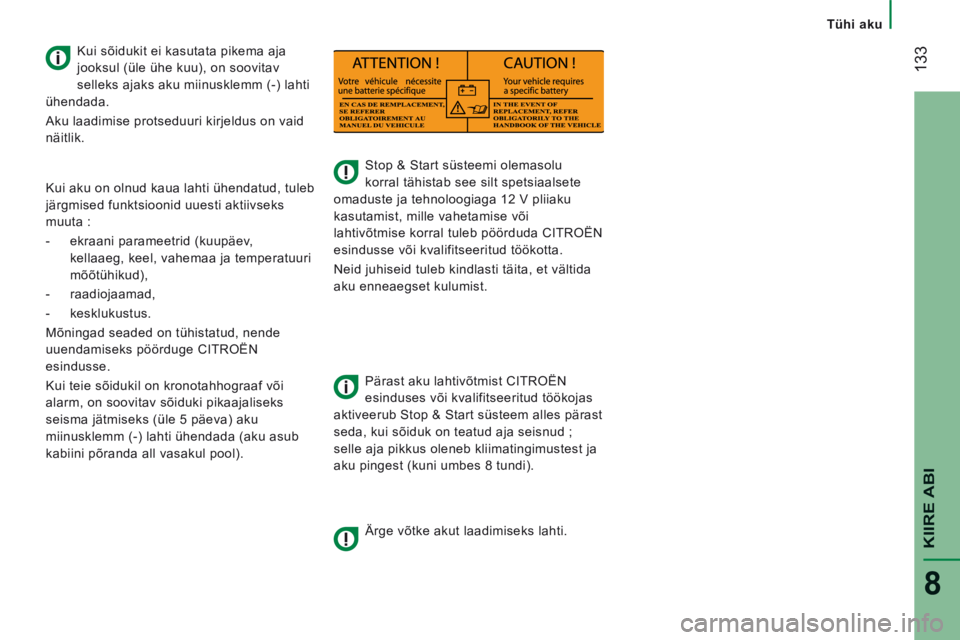

Stop & Start süsteemi olemasolu
korral tähistab see silt spetsiaalsete
omaduste ja tehnoloogiaga 12 V pliiaku
kasutamist, mille vahetamise või
lahtivõtmise korral tuleb pöörduda CITROËN
esindusse või kvalifitseeritud töökotta.
Neid juhiseid tuleb kindlasti täita, et vältida
aku enneaegset kulumist.
Pärast aku lahtivõtmist CITROËN
esinduses või kvalifitseeritud töökojas
aktiveerub Stop & Start süsteem alles pärast
seda, kui sõiduk on teatud aja seisnud ;
selle aja pikkus oleneb kliimatingimustest ja
aku pingest (kuni umbes 8 tundi).
Ärge võtke akut laadimiseks lahti.
Kui sõidukit ei kasutata pikema aja
jooksul (üle ühe kuu), on soovitav
selleks ajaks aku miinusklemm (-) lahti
ühendada.
Aku laadimise protseduuri kirjeldus on vaid
näitlik.
Kui aku on olnud kaua lahti ühendatud, tuleb
järgmised funktsioonid uuesti aktiivseks
muuta :
- ekraani parameetrid (kuupäev, kellaaeg, keel, vahemaa ja temperatuuri
mõõtühikud),
- raadiojaamad,
- kesklukustus.
Mõningad seaded on tühistatud, nende
uuendamiseks pöörduge CITROËN
esindusse.
Kui teie sõidukil on kronotahhograaf või
alarm, on soovitav sõiduki pikaajaliseks
seisma jätmiseks (üle 5 päeva) aku
miinusklemm (-) lahti ühendada (aku asub
kabiini põranda all vasakul pool).

Läbipõlenud kaitse
134
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014
Kolm kaitsmekarpi asuvad armatuurlauas
juhi pool, kõrvalistuja uksepostis ja
mootoriruumis.
Siintoodud kaitsmed on need, mida
kasutaja saab ise vahetada. Ülejäänud tööd
laske teostada CITROËN esinduses või
kvalifitseeritud töökojas.
Kaitsme eemaldamine ja paigaldamine
Enne kaitsme uuega asendamist tuleb leida
ja kõrvaldada kaitsme läbipõlemise põhjus.
Kaitsmete numbrid on kirjas kaitsmekarbil.
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks mõeldud kaitsmega.

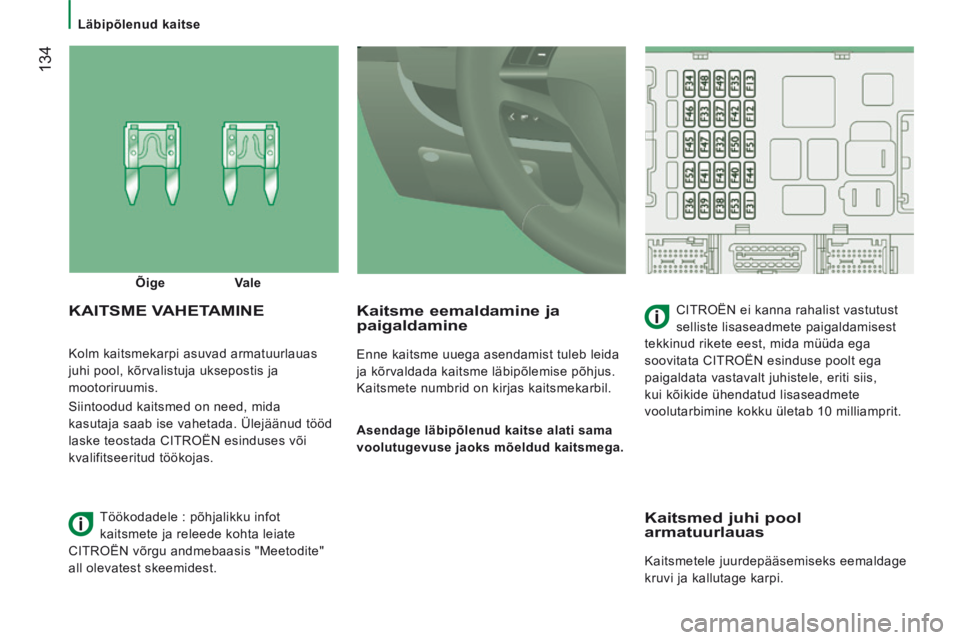

KAITSME VAHETAMINE CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida müüda ega
soovitata CITROËN esinduse poolt ega
paigaldata vastavalt juhistele, eriti siis,
kui kõikide ühendatud lisaseadmete
voolutarbimine kokku ületab 10 milliamprit.
Õige
Vale
Töökodadele : põhjalikku infot
kaitsmete ja releede kohta leiate
CITROËN võrgu andmebaasis "Meetodite"
all olevatest skeemidest.
Kaitsmed juhi pool armatuurlauas
Kaitsmetele juurdepääsemiseks eemaldage
kruvi ja kallutage karpi.

Läbipõlenud kaitse
135
KIIRE ABI
8
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014

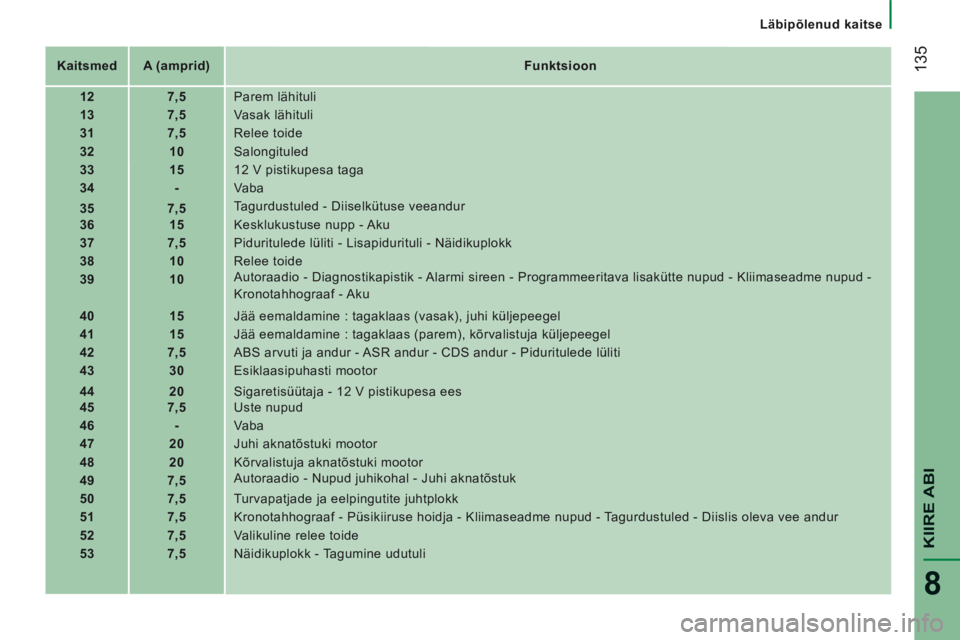

Kaitsmed A (amprid) Funktsioon
12 7,5 Parem lähituli
13 7, 5 Vasak lähituli
31 7, 5 Relee toide
32 10 Salongituled
33 15 12 V pistikupesa taga
34 - Vaba
35 7,5 Tagurdustuled - Diiselkütuse veeandur
36 15 Kesklukustuse nupp - Aku
37 7,5 Piduritulede lüliti - Lisapidurituli - Näidikuplokk
38 10 Relee toide
39 10 Autoraadio - Diagnostikapistik - Alarmi sireen - Programmeeritava lisakütte nupud - Kliimaseadme nupud\
-
Kronotahhograaf - Aku
40 15 Jää eemaldamine : tagaklaas (vasak), juhi küljepeegel
41 15 Jää eemaldamine : tagaklaas (parem), kõrvalistuja küljepee\
gel
42 7,5 ABS arvuti ja andur - ASR andur - CDS andur - Piduritulede lüliti
43 30 Esiklaasipuhasti mootor
44 20 Sigaretisüütaja - 12 V pistikupesa ees
45 7,5 Uste nupud
46 - Vaba
47 20 Juhi aknatõstuki mootor
48 20 Kõrvalistuja aknatõstuki mootor
49 7,5 Autoraadio - Nupud juhikohal - Juhi aknatõstuk
50 7,5 Turvapatjade ja eelpingutite juhtplokk
51 7,5 Kronotahhograaf - Püsikiiruse hoidja - Kliimaseadme nupud - Tagurdustuled - Diislis oleva vee andur
52 7,5 Valikuline relee toide
53 7,5 Näidikuplokk - Tagumine udutuli

Läbipõlenud kaitse
136
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014

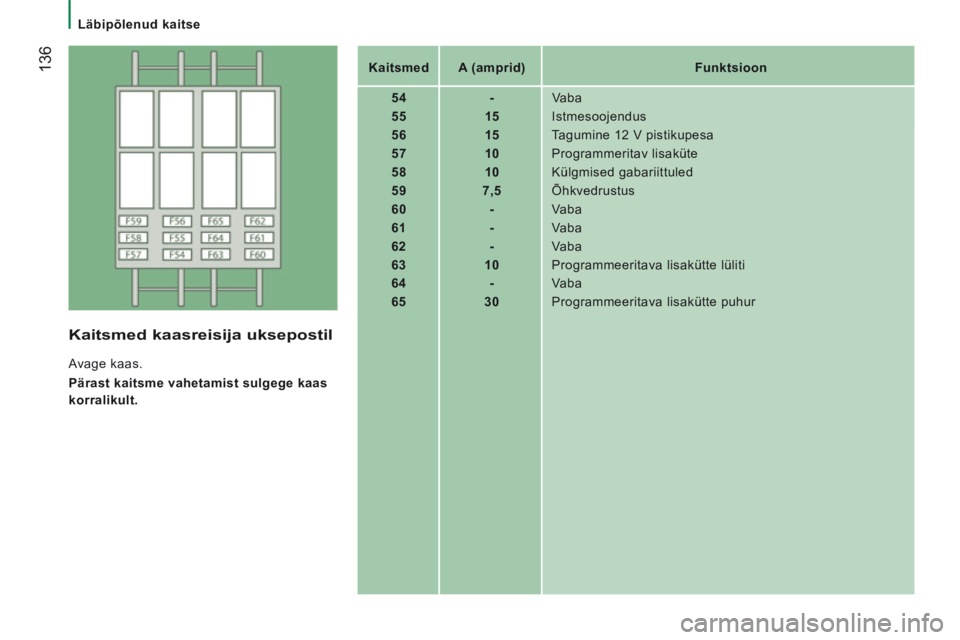

Kaitsmed A (amprid) Funktsioon
54 - Vaba
55 15 Istmesoojendus
56 15 Tagumine 12 V pistikupesa
57 10 Programmeritav lisaküte
58 10 Külgmised gabariittuled
59 7,5 Õhkvedrustus
60 - Vaba
61 - Vaba
62 - Vaba
63 10 Programmeeritava lisakütte lüliti
64 - Vaba
65 30 Programmeeritava lisakütte puhur
Kaitsmed kaasreisija uksepostil
Avage kaas.
Pärast kaitsme vahetamist sulgege kaas
korralikult.

Läbipõlenud kaitse
137
KIIRE ABI
8
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014
Kaitsmed mootoriruumis
Eemaldage kruvid ja kallutage kaitsmete
juurde pääsemiseks kaitsmekarpi. Kaitsmed
A (amprid) Funktsioon
1 40 ABS pumba toide
2 50 Diiselmootori eelsoojenduse juhtplokk
3 30 Süütelukk
4 20 Programmeeritav lisasoojendus
5 20 Salongi tuulutus koos programmeeritava lisasoojendusega
6 40/60 Maksimaalkiirusel salongi ventilaator
7 40/50 Miinimumkiirusel salongi ventilaator
8 40 Salongi ventilaator
9 20 Klaasipesuri pump
10 15 Helisignaal
14 7,5 Parem kaugtuli
15 7,5 Vasak kaugtuli
18 7,5 Mootori juhtimine
19 7,5 Kliimaseadme kompressor
20 30 Tuledepesuri pump
21 15 Kütusepumba toide
23 30 ABS solenoidid
30 15 Esimesed udutuled

Läbipõlenud pirn või rikkis tuli
138
JUMPER-PAPIER_ET_CHAP08_AIDE RAPIDE_ED01-2014
Kui pesete eriti määrdunud kohti
kõrgsurvepesuga, ärge peske liiga
tugevalt esitulesid ja nende ümbrust, et mitte
kahjustada tulede lakikihti ja tihendeid.

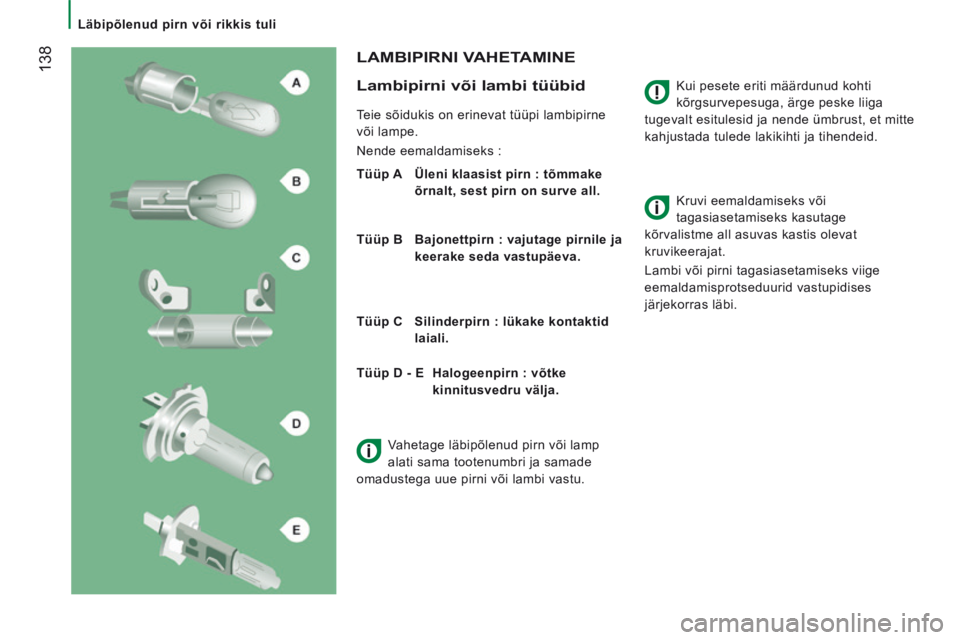

LAMBIPIRNI VAHETAMINE
Lambipirni või lambi tüübid
Teie sõidukis on erinevat tüüpi lambipirne
või lampe.
Nende eemaldamiseks :
Tüüp A Üleni klaasist pirn : tõmmake õrnalt, sest pirn on surve all.
Tüüp B Bajonettpirn : vajutage pirnile ja keerake seda vastupäeva.
Tüüp C Silinderpirn : lükake kontaktid laiali. Kruvi eemaldamiseks või
tagasiasetamiseks kasutage
kõrvalistme all asuvas kastis olevat
kruvikeerajat.
Lambi või pirni tagasiasetamiseks viige
eemaldamisprotseduurid vastupidises
järjekorras läbi.
Tüüp D - E Halogeenpirn : võtke kinnitusvedru välja.
Vahetage läbipõlenud pirn või lamp
alati sama tootenumbri ja samade
omadustega uue pirni või lambi vastu.
