CITROEN JUMPER 2015 Navodila Za Uporabo (in Slovenian)

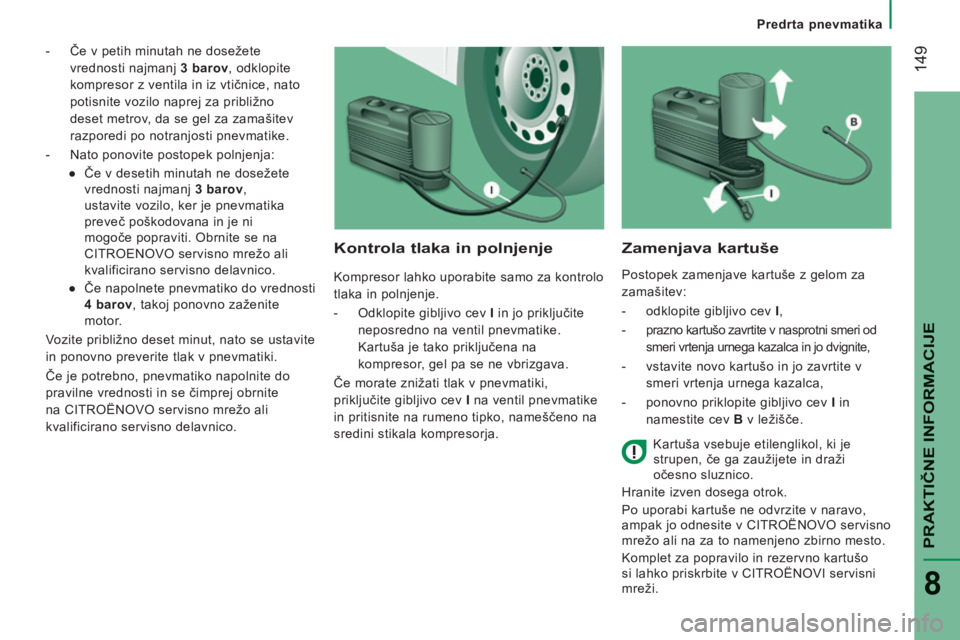

Predrta pnevmatika
149
PRAKTIČNE INFORMACIJE
8
JUMPER-PAPIER_SL_CHAP08_AIDE RAPIDE_ED01-2014
- Če v petih minutah ne dosežete vrednosti najmanj 3 barov , odklopite
kompresor z ventila in iz vtičnice, nato
potisnite vozilo naprej za približno
deset metrov, da se gel za zamašitev
razporedi po notranjosti pnevmatike.
- Nato ponovite postopek polnjenja: ● Če v desetih minutah ne dosežete vrednosti najmanj 3 barov ,
ustavite vozilo, ker je pnevmatika
preveč poškodovana in je ni
mogoče popraviti. Obrnite se na
CITROENOVO servisno mrežo ali
kvalificirano servisno delavnico.
● Če napolnete pnevmatiko do vrednosti 4 barov , takoj ponovno zaženite
motor.
Vozite približno deset minut, nato se ustavite
in ponovno preverite tlak v pnevmatiki.
Če je potrebno, pnevmatiko napolnite do
pravilne vrednosti in se čimprej obrnite
na CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico.
Kontrola tlaka in polnjenje
Kompresor lahko uporabite samo za kontrolo
tlaka in polnjenje.
- Odklopite gibljivo cev I in jo priključite
neposredno na ventil pnevmatike.
Kartuša je tako priključena na
kompresor, gel pa se ne vbrizgava.
Če morate znižati tlak v pnevmatiki,
priključite gibljivo cev I na ventil pnevmatike
in pritisnite na rumeno tipko, nameščeno na
sredini stikala kompresorja.
Zamenjava kartuše
Postopek zamenjave kartuše z gelom za
zamašitev:
- odklopite gibljivo cev I ,
- prazno kartušo zavrtite v nasprotni smeri od smeri vrtenja urnega kazalca in jo dvignite,
- vstavite novo kartušo in jo zavrtite v smeri vrtenja urnega kazalca,
- ponovno priklopite gibljivo cev I in
namestite cev B v ležišče.
Kartuša vsebuje etilenglikol, ki je
strupen, če ga zaužijete in draži
očesno sluznico.
Hranite izven dosega otrok.
Po uporabi kartuše ne odvrzite v naravo,
ampak jo odnesite v CITROËNOVO servisno
mrežo ali na za to namenjeno zbirno mesto.
Komplet za popravilo in rezervno kartušo
si lahko priskrbite v CITROËNOVI servisni
mreži.

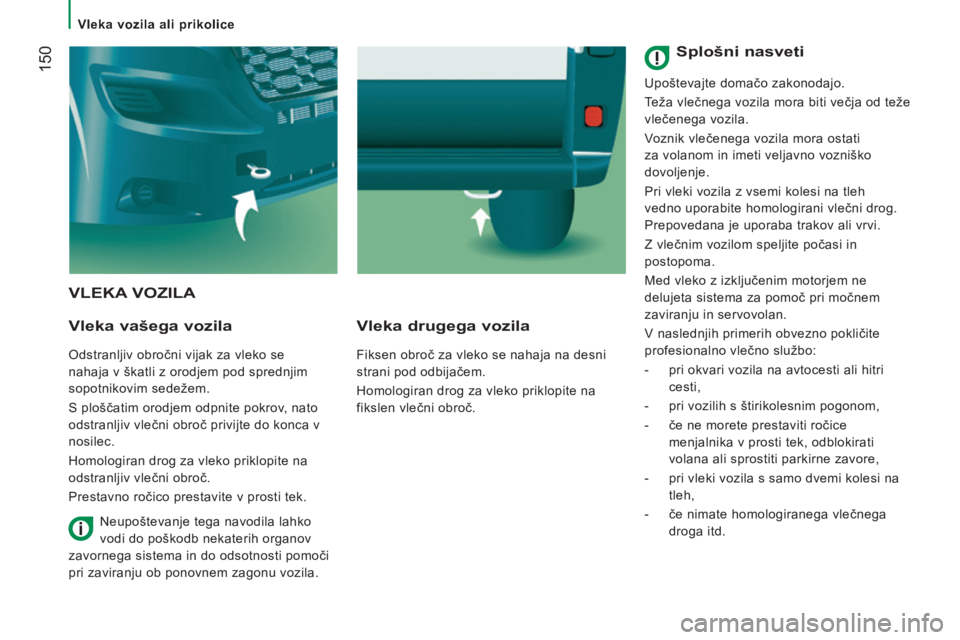

Vleka vozila ali prikolice
150
JUMPER-PAPIER_SL_CHAP08_AIDE RAPIDE_ED01-2014
VLEKA VOZILA
Vleka vašega vozila
Odstranljiv obročni vijak za vleko se
nahaja v škatli z orodjem pod sprednjim
sopotnikovim sedežem.
S ploščatim orodjem odpnite pokrov, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.
Homologiran drog za vleko priklopite na
odstranljiv vlečni obroč.
Prestavno ročico prestavite v prosti tek.
Vleka drugega vozila
Fiksen obroč za vleko se nahaja na desni
strani pod odbijačem.
Homologiran drog za vleko priklopite na
fikslen vlečni obroč.
Neupoštevanje tega navodila lahko
vodi do poškodb nekaterih organov
zavornega sistema in do odsotnosti pomoči
pri zaviranju ob ponovnem zagonu vozila.
Splošni nasveti
Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti večja od teže
vlečenega vozila.
Voznik vlečenega vozila mora ostati
za volanom in imeti veljavno vozniško
dovoljenje.
Pri vleki vozila z vsemi kolesi na tleh
vedno uporabite homologirani vlečni drog.
Prepovedana je uporaba trakov ali vrvi.
Z vlečnim vozilom speljite počasi in
postopoma.
Med vleko z izključenim motorjem ne
delujeta sistema za pomoč pri močnem
zaviranju in servovolan.
V naslednjih primerih obvezno pokličite
profesionalno vlečno službo:
- pri okvari vozila na avtocesti ali hitri cesti,
- pri vozilih s štirikolesnim pogonom,
- če ne morete prestaviti ročice menjalnika v prosti tek, odblokirati
volana ali sprostiti parkirne zavore,
- pri vleki vozila s samo dvemi kolesi na tleh,
- če nimate homologiranega vlečnega droga itd.

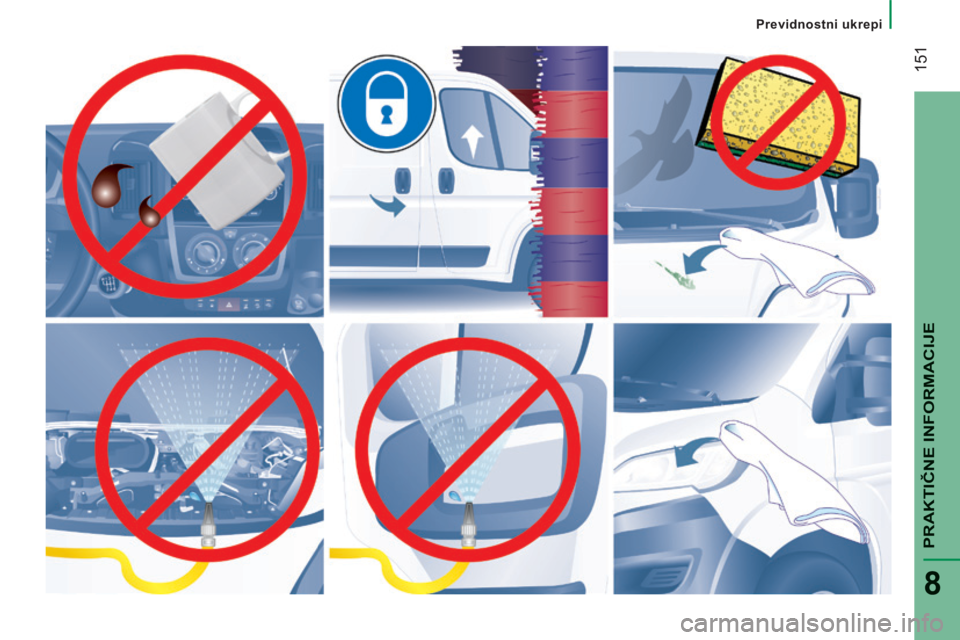

Previdnostni ukrepi
151
PRAKTIČNE INFORMACIJE
8
JUMPER-PAPIER_SL_CHAP08_AIDE RAPIDE_ED01-2014

152
Mere
JUMPER-PAPIER_SL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
TEHNIČNI PODATKI
Mere
JUMPER-PAPIER_SL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

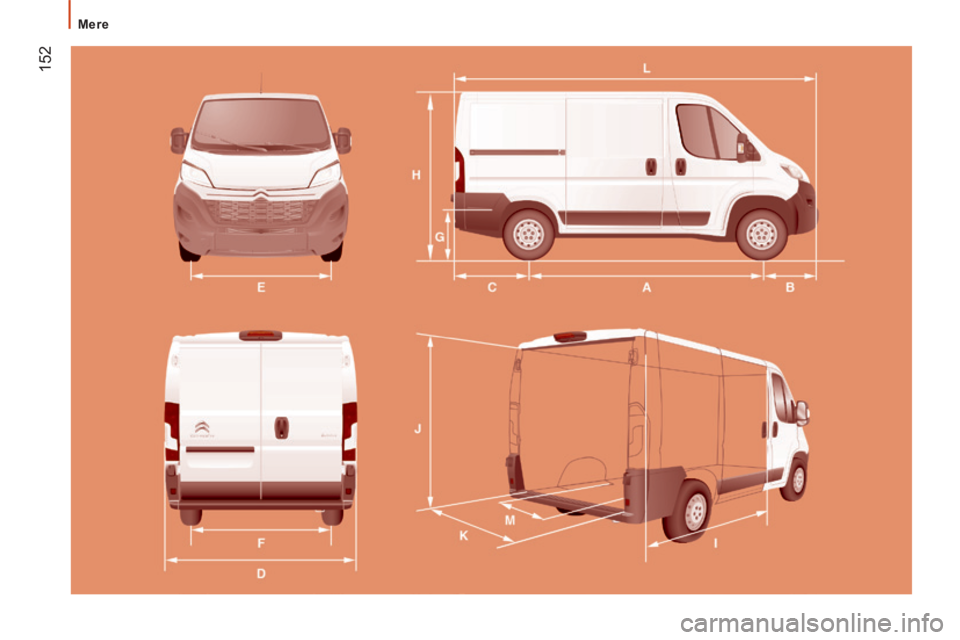

MERE
Vozilo ima štiri različne dolžine (L1...) in tri različne višine (H1...). Glejte ustrezno preglednico: TOVORNO VOZILO
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
L Dolžina 4 963 5 413 5 998 6 363
H Višina 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Medosna razdalja 3 000 3 450 4 035
B Previs spredaj 9 4 8
C Previs zadaj 1 015 1 380
D Širina (brez/z vzvratnimi ogledali) 2 508/2 050
E Širina sprednjih osi 1 810
F Širina zadnjih osi 1 790
G Višina pragu za natovarjanje od 535 do 565
I Dolžina notranjih tal 2 670 3 120 3 705 4 070
J Največja notranja višina za tovor 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Največja notranja širina 1 870
M Notranja širina med kolesi 1 422
Prostornina (m
3) 8 9,5 10 11,5 13 15 15 17

154
Mere
JUMPER-PAPIER_SL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

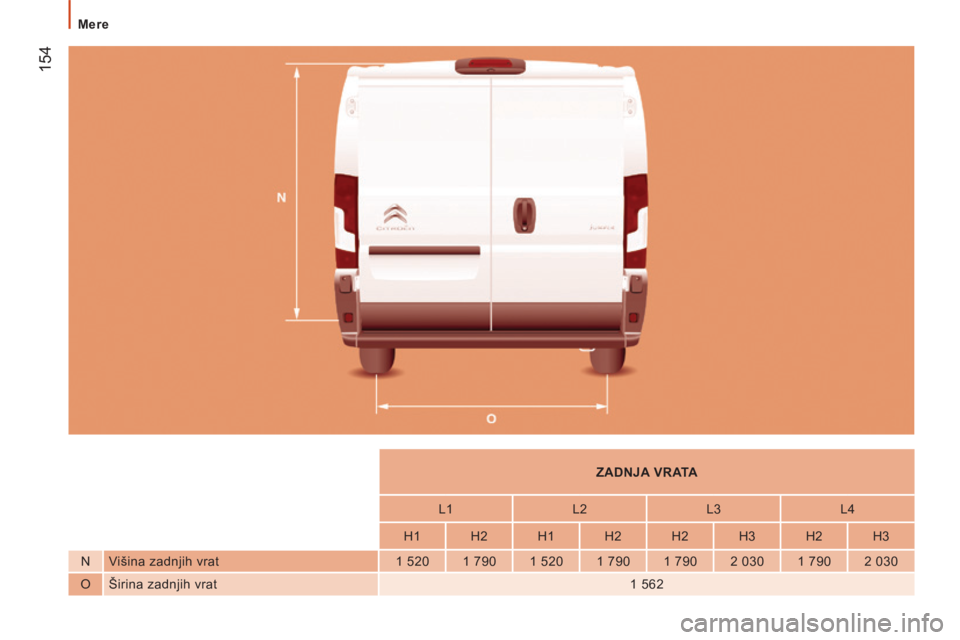

ZADNJA VRATA
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
N Višina zadnjih vrat 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Širina zadnjih vrat 1 562

155
9
TEHNIČNI PODATKI
Mere
JUMPER-PAPIER_SL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

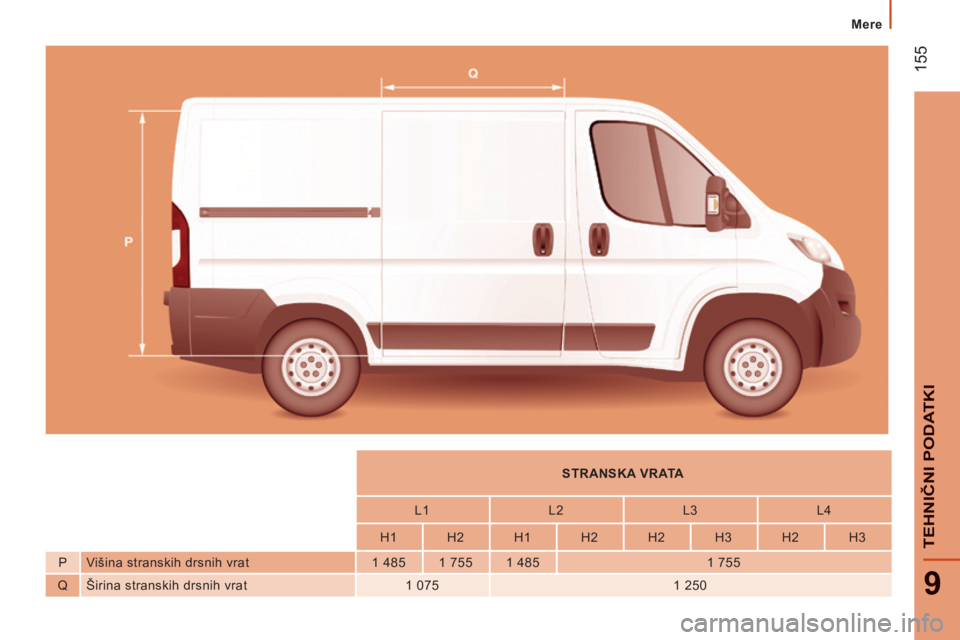

STRANSKA VRATA
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
P Višina stranskih drsnih vrat 1 485 1 755 1 485 1 755
Q Širina stranskih drsnih vrat 1 075 1 250

156
Mere
JUMPER-PAPIER_SL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
TEHNIČNI PODATKI
Mere
JUMPER-PAPIER_SL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

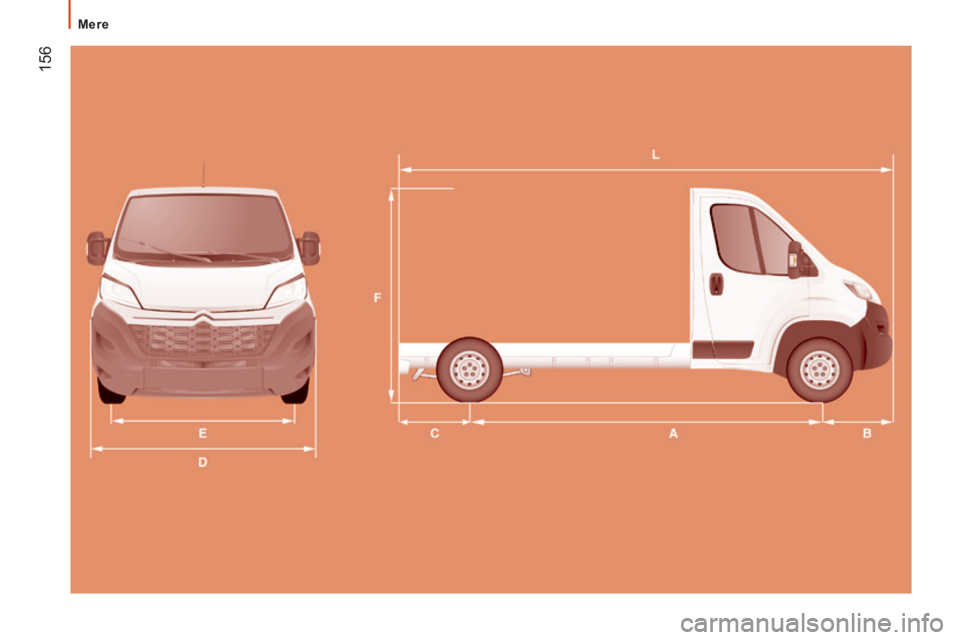

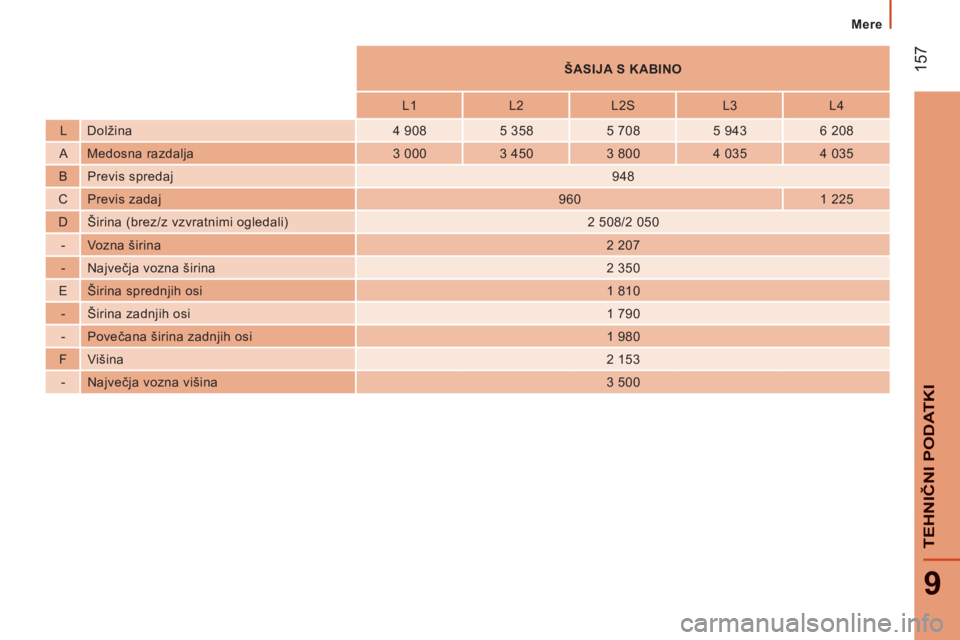

ŠASIJA S KABINO
L1 L 2 L 2 S L 3 L 4
L Dolžina 4 908 5 358 5 708 5 943 6 208
A Medosna razdalja 3 000 3 450 3 800 4 035 4 035
B Previs spredaj 9 4 8
C Previs zadaj 9 6 0 1 225
D Širina (brez/z vzvratnimi ogledali) 2 508/2 050
- Vozna širina 2 207
- Največja vozna širina 2 350
E Širina sprednjih osi 1 810
- Širina zadnjih osi 1 790
- Povečana širina zadnjih osi 1 980
F Višina 2 153
- Največja vozna višina 3 500

158
Mere
JUMPER-PAPIER_SL_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

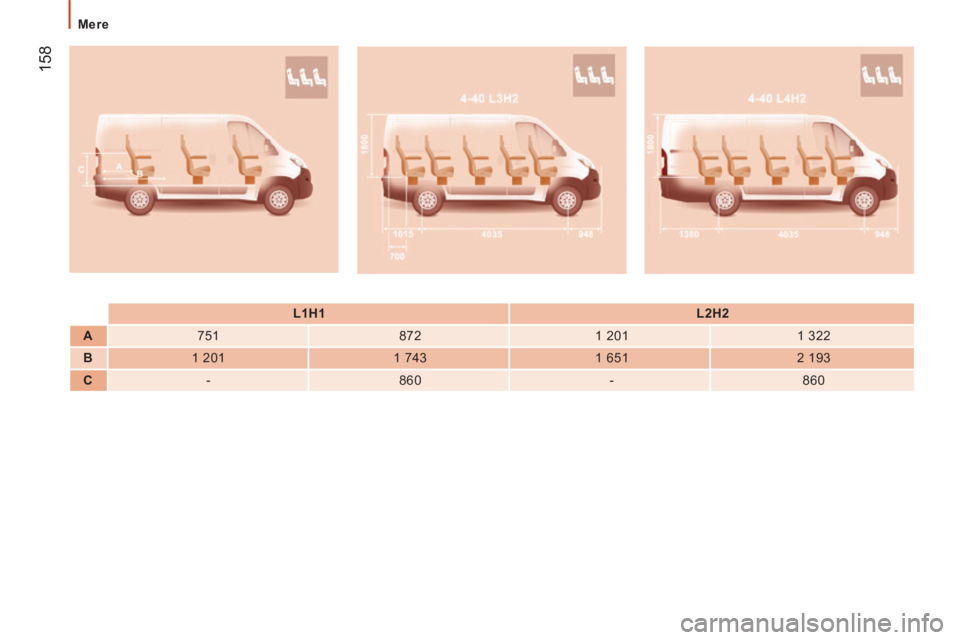

L1H1 L2H2
A 7 5 1 8 7 2 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 8 6 0 - 8 6 0
