CITROEN JUMPER 2015 Omistajan Käsikirjat (in Finnish)

Puhjennut rengas
149
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

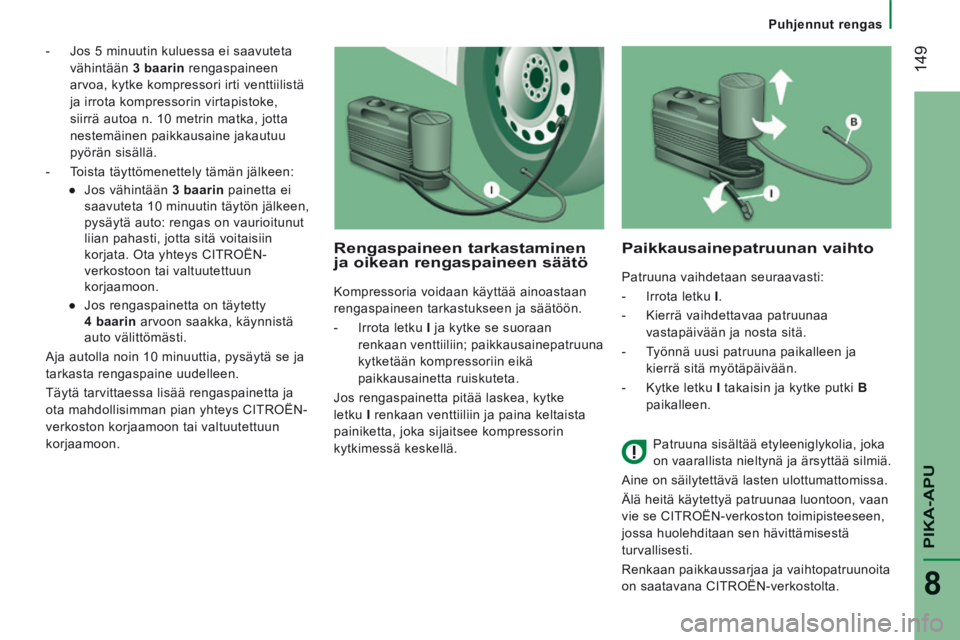

- Jos 5 minuutin kuluessa ei saavuteta vähintään 3 baarin rengaspaineen
arvoa, kytke kompressori irti venttiilistä
ja irrota kompressorin virtapistoke,
siirrä autoa n. 10 metrin matka, jotta
nestemäinen paikkausaine jakautuu
pyörän sisällä.
- Toista täyttömenettely tämän jälkeen: ● Jos vähintään 3 baarin painetta ei
saavuteta 10 minuutin täytön jälkeen,
pysäytä auto: rengas on vaurioitunut
liian pahasti, jotta sitä voitaisiin
korjata. Ota yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon.
● Jos rengaspainetta on täytetty 4 baarin arvoon saakka, käynnistä
auto välittömästi.
Aja autolla noin 10 minuuttia, pysäytä se ja
tarkasta rengaspaine uudelleen.
Täytä tarvittaessa lisää rengaspainetta ja
ota mahdollisimman pian yhteys CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon.
Rengaspaineen tarkastaminen ja oikean rengaspaineen säätö
Kompressoria voidaan käyttää ainoastaan
rengaspaineen tarkastukseen ja säätöön.
- Irrota letku I ja kytke se suoraan
renkaan venttiiliin; paikkausainepatruuna
kytketään kompressoriin eikä
paikkausainetta ruiskuteta.
Jos rengaspainetta pitää laskea, kytke
letku I renkaan venttiiliin ja paina keltaista
painiketta, joka sijaitsee kompressorin
kytkimessä keskellä.
Paikkausainepatruunan vaihto
Patruuna vaihdetaan seuraavasti:
- Irrota letku I .
- Kierrä vaihdettavaa patruunaa vastapäivään ja nosta sitä.
- Työnnä uusi patruuna paikalleen ja kierrä sitä myötäpäivään.
- Kytke letku I takaisin ja kytke putki B
paikalleen.
Patruuna sisältää etyleeniglykolia, joka
on vaarallista nieltynä ja ärsyttää silmiä.
Aine on säilytettävä lasten ulottumattomissa.
Älä heitä käytettyä patruunaa luontoon, vaan
vie se CITROËN-verkoston toimipisteeseen,
jossa huolehditaan sen hävittämisestä
turvallisesti.
Renkaan paikkaussarjaa ja vaihtopatruunoita
on saatavana CITROËN-verkostolta.

Autosi tai toisen auton hinaaminen
150
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

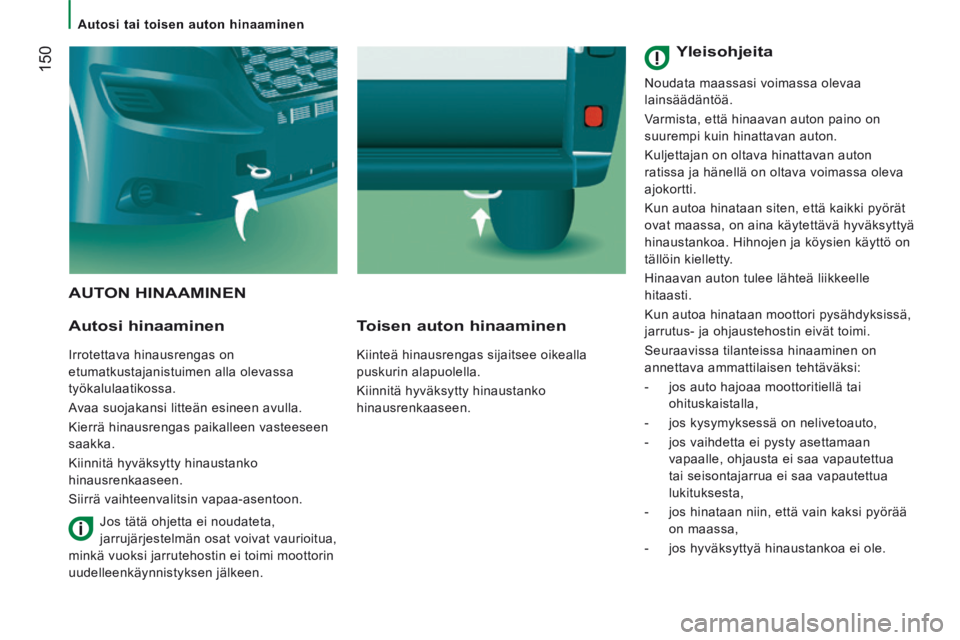

AUTON HINAAMINEN
Autosi hinaaminen
Irrotettava hinausrengas on
etumatkustajanistuimen alla olevassa
työkalulaatikossa.
Avaa suojakansi litteän esineen avulla.
Kierrä hinausrengas paikalleen vasteeseen
saakka.
Kiinnitä hyväksytty hinaustanko
hinausrenkaaseen.
Siirrä vaihteenvalitsin vapaa-asentoon.
Toisen auton hinaaminen
Kiinteä hinausrengas sijaitsee oikealla
puskurin alapuolella.
Kiinnitä hyväksytty hinaustanko
hinausrenkaaseen.
Jos tätä ohjetta ei noudateta,
jarrujärjestelmän osat voivat vaurioitua,
minkä vuoksi jarrutehostin ei toimi moottorin
uudelleenkäynnistyksen jälkeen.
Yleisohjeita
Noudata maassasi voimassa olevaa
lainsäädäntöä.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton
ratissa ja hänellä on oltava voimassa oleva
ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinaustankoa. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle
hitaasti.
Kun autoa hinataan moottori pysähdyksissä,
jarrutus- ja ohjaustehostin eivät toimi.
Seuraavissa tilanteissa hinaaminen on
annettava ammattilaisen tehtäväksi:
- jos auto hajoaa moottoritiellä tai ohituskaistalla,
- jos kysymyksessä on nelivetoauto,
- jos vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua
tai seisontajarrua ei saa vapautettua
lukituksesta,
- jos hinataan niin, että vain kaksi pyörää on maassa,
- jos hyväksyttyä hinaustankoa ei ole.

Varotoimenpiteet
151
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

152
Mitat
JUMPER-PAPIER_FI_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
TEKNISET OMINAISUUDET
Mitat
JUMPER-PAPIER_FI_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
MITAT
Ajoneuvoasi on saatavana neljää eri pituutta (L1...) ja kolmea k\
orkeutta (H1...), katso vastaavia taulukoita: PAKETTIAUTO
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
L Kokonaispituus 4 963 5 413 5 998 6 363
H Kokonaiskorkeus 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Akseliväli 3 000 3 450 4 035
B Etuylitys 948
C Takaylitys 1 015 1 380
D Kokonaisleveys (sivupeilien kanssa / ilman) 2 508 / 2 050
E Etunapojen leveys 1 810
F Takanapojen leveys 1 790
G Lastauskynnyksen korkeus 535 - 565
I Sisälattian pituus 2 670 3 120 3 705 4 070
J Kuorman enimmäissisäkorkeus 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Enimmäissisäleveys 1 870
M Sisäleveys pyöräkoteloiden välillä 1 422
Tilavuus (m
3) 8 9,5 10 11,5 13 15 15 17

154
Mitat
JUMPER-PAPIER_FI_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
TAKAOVET
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
N Takaovien korkeus 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Takaovien leveys 1 562

155
9
TEKNISET OMINAISUUDET
Mitat
JUMPER-PAPIER_FI_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
SIVUOVI
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
P Sivuliukuoven korkeus 1 485 1 755 1 485 1 755
Q Sivuliukuoven leveys 1 075 1 250

156
Mitat
JUMPER-PAPIER_FI_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
TEKNISET OMINAISUUDET
Mitat
JUMPER-PAPIER_FI_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
UMPITAVARA-AUTO
L1 L2 L2S L3 L4
L Kokonaispituus 4 908 5 358 5 708 5 943 6 208
A Akseliväli 3 000 3 450 3 800 4 035 4 035
B Etuylitys 948
C Takaylitys 960 1 225
D Kokonaisleveys (sivupeilien kanssa / ilman) 2 508 / 2 050
- Leveys 2 207
- Enimmäisleveys 2 350
E Etunapojen leveys 1 810
- Takanapojen leveys 1 790
- Lisätty takanapojen leveys 1 980
F Kokonaiskorkeus 2 153
- Enimmäiskorkeus 3 500

158
Mitat
JUMPER-PAPIER_FI_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
L1H1 L2H2
A 751 872 1201 1322
B 1201 1743 1651 2193
C - 860 - 860
