CITROEN JUMPER 2016 Betriebsanleitungen (in German)

89
jumper_de_Chap04_Technologie-a-bord_ed01-2015

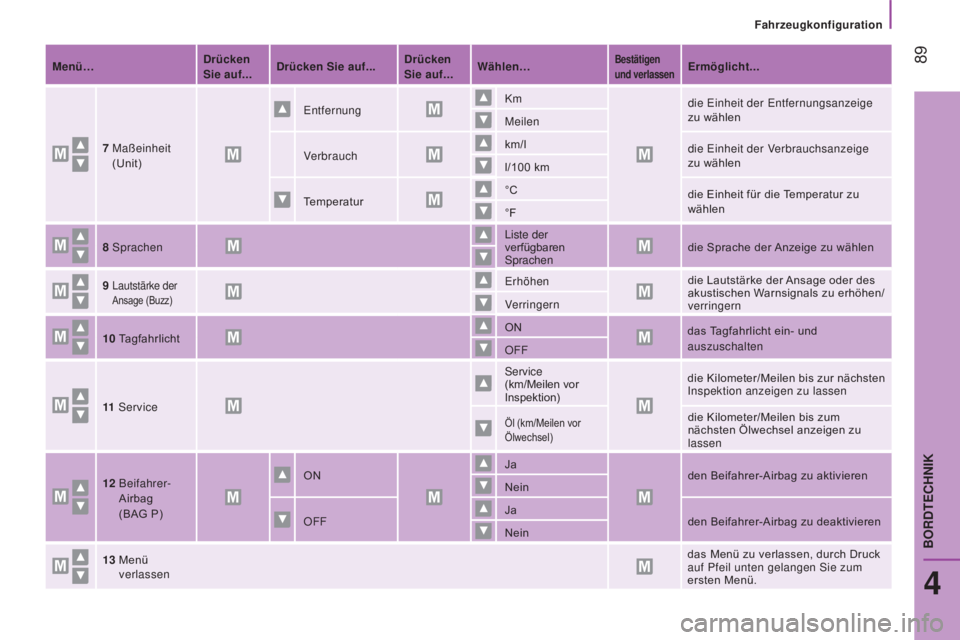

Menü…Drücken
Sie auf...Drücken Sie auf... Drücken
Sie auf...Wählen…Bestätigen
und verlassenErmöglicht...
7

Maßeinheit
(Unit) Entfernung
Km
die Einheit der Entfernungsanzeige
zu wählen
Meilen
Verbrauch km/l
die Einheit der Verbrauchsanzeige
zu wählen
l/100

km
Temperatur °C
die Einheit für die Temperatur zu
wählen
°F
8

Sprachen Liste der
verfügbaren
Sprachendie Sprache der

Anzeige zu wählen
9

Lautstärke der Ansage (Buzz)
Erhöhen die Lautstärke der Ansage oder des
akustischen Warnsignals zu erhöhen/
verringern
Verringern
10

T

agfahrlicht ON
das Tagfahrlicht ein- und
auszuschalten
OFF
11
Service Service


(km/Meilen vor
Inspektion) die Kilometer/Meilen bis zur nächsten
Inspektion anzeigen zu lassen
Öl (km/Meilen vor
Ölwechsel)die Kilometer/Meilen bis zum
nächsten Ölwechsel anzeigen zu
lassen
12

Beifahrer-
Airbag
(BAG P) ON
Ja
den Beifahrer-Airbag zu aktivieren
Nein
OFF Ja
den Beifahrer-Airbag zu deaktivieren
Nein
13

Menü


verlassen das Menü zu verlassen, durch Druck
auf Pfeil unten gelangen Sie zum
ersten Menü.
Fahrzeugkonfiguration
4
BORDTECHNIK

90
jumper_de_Chap04_Technologie-a-bord_ed01-2015

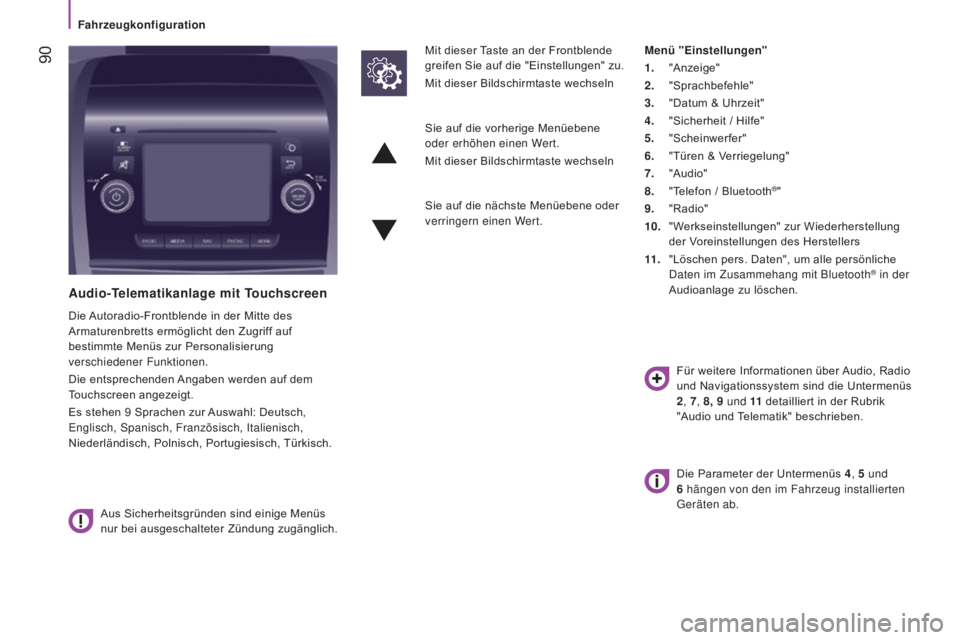

Audio-Telematikanlage mit Touchscreen
Die Autoradio-Frontblende in der Mitte des
Armaturenbretts ermöglicht den Zugriff auf
bestimmte Menüs zur Personalisierung
verschiedener Funktionen.
Die entsprechenden Angaben werden auf dem
Touchscreen angezeigt.
Es stehen 9 Sprachen zur Auswahl: Deutsch,
Englisch, Spanisch, Französisch, Italienisch,
Niederländisch, Polnisch, Portugiesisch, Türkisch.
Aus Sicherheitsgründen sind einige Menüs
nur bei ausgeschalteter Zündung zugänglich. Mit dieser Taste an der Frontblende
greifen Sie auf die "Einstellungen" zu.
Mit dieser Bildschirmtaste wechseln
Menü "Einstellungen"
1.
"Anzeige"
2.

"Sprachbefehle"
3.

"Datum & Uhrzeit"
4.

"Sicherheit / Hilfe"
5.

"Scheinwerfer"
6.

"Türen & V
erriegelung"
7.
"Audio"
8.

"T
elefon / Bluetooth
®"
9.

"Radio"
10.


"W

erkseinstellungen" zur Wiederherstellung
der Voreinstellungen des Herstellers
11 .
"Löschen pers. Daten", um alle persönliche


Daten im Zusammehang mit Bluetooth
® in der
Audioanlage zu löschen.
Sie auf die vorherige Menüebene
oder erhöhen einen Wert.
Mit dieser Bildschirmtaste wechseln
Sie auf die nächste Menüebene oder
verringern einen Wert.
Für weitere Informationen über Audio, Radio
und Navigationssystem sind die Untermenüs
2, 7, 8, 9

und 11
detailliert in der Rubrik


"Audio und Telematik" beschrieben.
Die Parameter der Untermenüs 4 , 5

und

6

hängen von den im Fahrzeug installierten

Geräten ab.
Fahrzeugkonfiguration

91
jumper_de_Chap04_Technologie-a-bord_ed01-2015

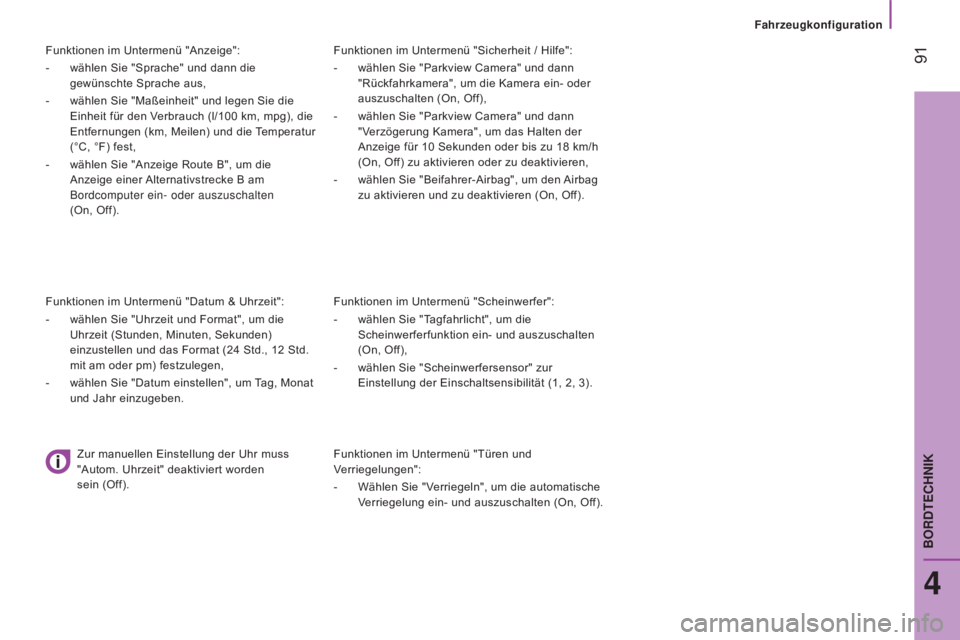

Funktionen im Untermenü "Sicherheit / Hilfe":
-
wählen Sie "Parkview Camera" und dann

"Rückfahrkamera", um die Kamera ein- oder
auszuschalten (On, Off),
-

wählen Sie "Parkview Camera" und dann

"Verzögerung Kamera", um das Halten der
Anzeige für 10
Sekunden oder bis zu 18 km/h
(On, Off) zu aktivieren oder zu deaktivieren,
-

wählen Sie "Beifahrer-Airbag", um den
Airbag
zu aktivieren und zu deaktivieren (On, Off).
Funktionen im Untermenü "Scheinwerfer":
-

wählen Sie "T
agfahrlicht", um die
Scheinwerferfunktion ein- und auszuschalten
(On, Off),
-

wählen Sie "Scheinwerfersensor" zur

Einstellung der Einschaltsensibilität (1, 2, 3).
Funktionen im Untermenü "Türen und
Verriegelungen":
-

Wählen Sie "V
erriegeln", um die automatische
Verriegelung ein- und auszuschalten (On, Off).
Funktionen im Untermenü "Anzeige":
-

wählen Sie "Sprache" und dann die


gewünschte Sprache aus,
-

wählen Sie "Maßeinheit" und legen Sie die


Einheit für den Verbrauch (l/100

km, mpg), die
Entfernungen (km, Meilen) und die Temperatur
(°C, °F) fest,
-

wählen Sie "Anzeige Route B", um die


Anzeige einer Alternativstrecke B am
Bordcomputer ein- oder auszuschalten
(On, Off).
Funktionen im Untermenü "Datum & Uhrzeit":
-

wählen Sie "Uhrzeit und Format", um die


Uhrzeit (Stunden, Minuten, Sekunden)
einzustellen und das Format (24

Std., 12

Std.
mit am oder pm) festzulegen,
-

wählen Sie "Datum einstellen", um

Tag, Monat
und Jahr einzugeben.
Zur manuellen Einstellung der Uhr muss
"Autom. Uhrzeit" deaktiviert worden
sein (Off).
Fahrzeugkonfiguration
4
BORDTECHNIK

92
jumper_de_Chap04_Technologie-a-bord_ed01-2015

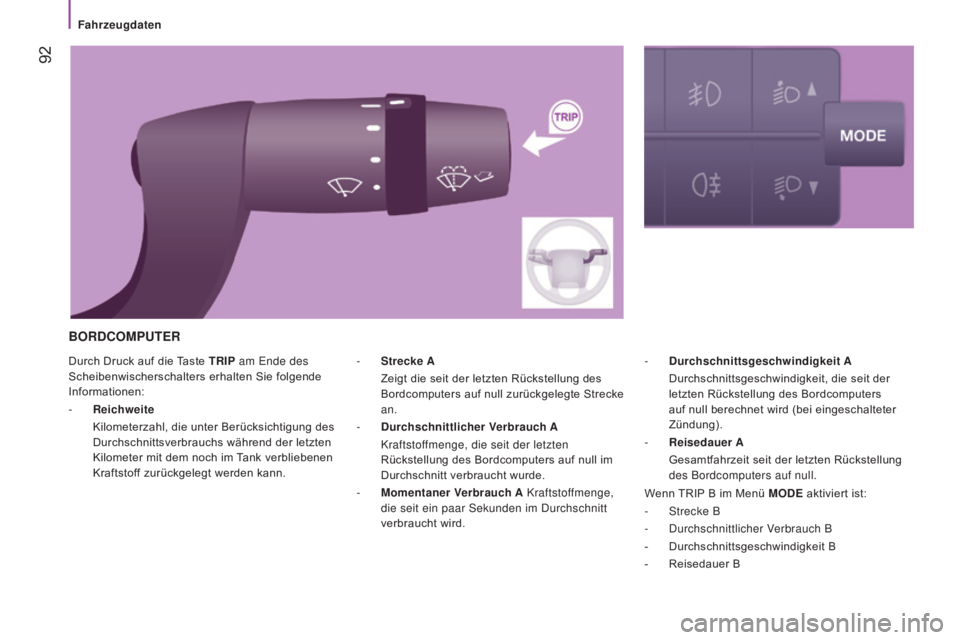

Durch Druck auf die Taste TRIp am Ende des
Scheibenwischerschalters erhalten Sie folgende
Informationen:
-

Reichweite
Kilometerzahl, die unter Berücksichtigung des


Durchschnittsverbrauchs während der letzten
Kilometer mit dem noch im Tank verbliebenen
Kraftstoff zurückgelegt werden kann. -
Durchschnittsgeschwindigkeit A
Durchschnittsgeschwindigkeit, die seit der


letzten Rückstellung des Bordcomputers
auf null berechnet wird (bei eingeschalteter
Zündung).
-

Reisedauer A
Gesamtfahrzeit seit der letzten Rückstellung


des Bordcomputers auf null.
-
Strecke A
Zeigt die seit der letzten Rückstellung des


Bordcomputers auf null zurückgelegte Strecke
an.
-

Durchschnittlicher
Verbrauch A
Kraftstof

fmenge, die seit der letzten
Rückstellung des Bordcomputers auf null im
Durchschnitt verbraucht wurde.
-

Momentaner
Verbrauch A Kraftstoffmenge,
die seit ein paar Sekunden im Durchschnitt
verbraucht wird.
BORDCOMpUTER
Wenn TRIP B im Menü MODE aktiviert ist:
-

Strecke B
-


Durchschnittlicher V
erbrauch B
-

Durchschnittsgeschwindigkeit B
-


Reisedauer B
Fahrzeugdaten

93
jumper_de_Chap04_Technologie-a-bord_ed01-2015

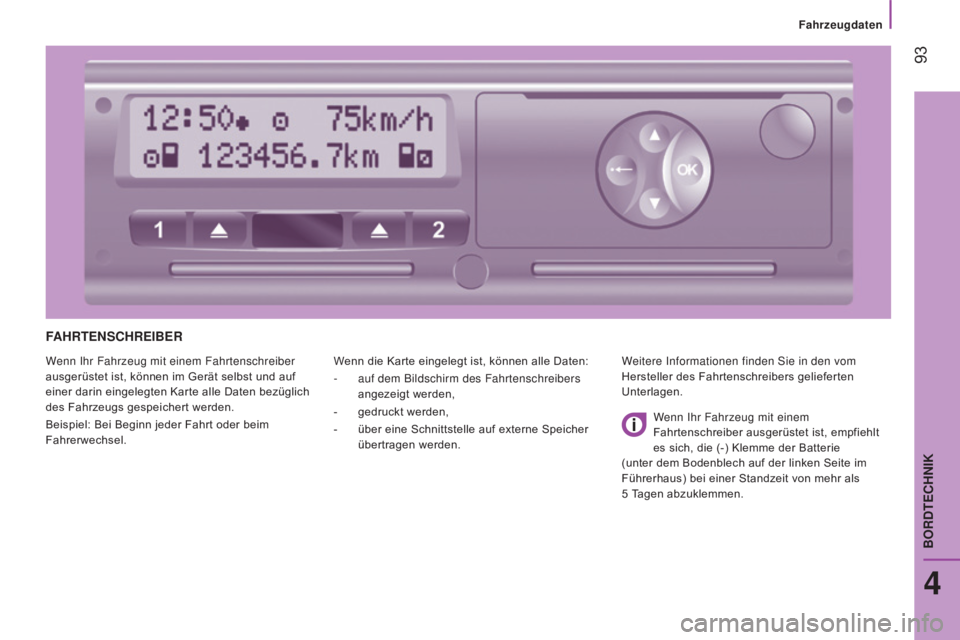

FAHRTENSCHREIBER
Wenn Ihr Fahrzeug mit einem Fahrtenschreiber
ausgerüstet ist, können im Gerät selbst und auf
einer darin eingelegten Karte alle Daten bezüglich
des Fahrzeugs gespeichert werden.
Beispiel: Bei Beginn jeder Fahrt oder beim
Fahrerwechsel.Wenn die Karte eingelegt ist, können alle Daten:
-

auf dem Bildschirm des Fahrtenschreibers

angezeigt werden,
-

gedruckt werden,
-


über eine Schnittstelle auf externe Speicher

übertragen werden. Weitere Informationen finden Sie in den vom
Hersteller des Fahrtenschreibers gelieferten
Unterlagen.
Wenn Ihr Fahrzeug mit einem
Fahrtenschreiber ausgerüstet ist, empfiehlt
es sich, die (-) Klemme der Batterie
(unter dem Bodenblech auf der linken Seite im
Führerhaus) bei einer Standzeit von mehr als
5

T
agen abzuklemmen.
4
BORDTECHNIK
Fahrzeugdaten

94
jumper_de_Chap04_Technologie-a-bord_ed01-2015
AKUSTISCHE EINpARKHILFE HINTEN
Wenn Ihr Fahrzeug damit ausgerüstet ist,
unterstützt Sie das System beim Einparken.
Es besteht aus vier in der hinteren Stoßstange
eingebauten Abstandssensoren.
Diese erkennen jedes Hindernis (Person,
Fahrzeug, Baum, Schranke), das sich hinter dem
rangierenden Fahrzeug befindet.
Allerdings werden Gegenstände, die aufgrund
ihrer Größe oder Dicke bei Beginn des Einparkens
erfasst werden, gegebenenfalls am Ende des
Einparkvorgangs nicht mehr erfasst, wenn sie sich
im toten Winkel zwischen und unter den Sensoren
befinden. Beispiele: Pflöcke, Baustellenleitpfosten
oder Bürgersteig-Poller.
Die Einparkhilfe hinten kann mit einer
Rückfahrkamera kombiniert werden.Einschalten
Legen Sie den Rückwärtsgang ein.
Der Abstand wird durch ein akustisches Warnsignal
angegeben, das in immer schnellerer Folge ertönt,
je mehr sich das Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen "Fahrzeugheck und
Hindernis" weniger als ca. dreißig Zentimeter
beträgt, geht das Signal in einen Dauerton über.
Ausschalten
Schalten Sie vom Rückwärtsgang in den Leerlauf.
Funktionsstörung
Wenn diese Warnleuchte im
Kombiinstrument aufleuchtet und eine
entsprechende Meldung am Bildschirm
angezeigt wird, wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Was Sie beachten sollten
Das System entbindet den Fahrer keinesfalls von
einer umsichtigen Fahrweise.
Seien Sie besonders vorsichtig, wenn Sie mit
offenen Türen rückwärts fahren.
Vergewissern Sie sich bei schlechtem Wetter oder
im Winter, dass die Sensoren nicht mit Schmutz,
Eis oder Schnee bedeckt sind.
Einparkhilfe

95
jumper_de_Chap04_Technologie-a-bord_ed01-2015

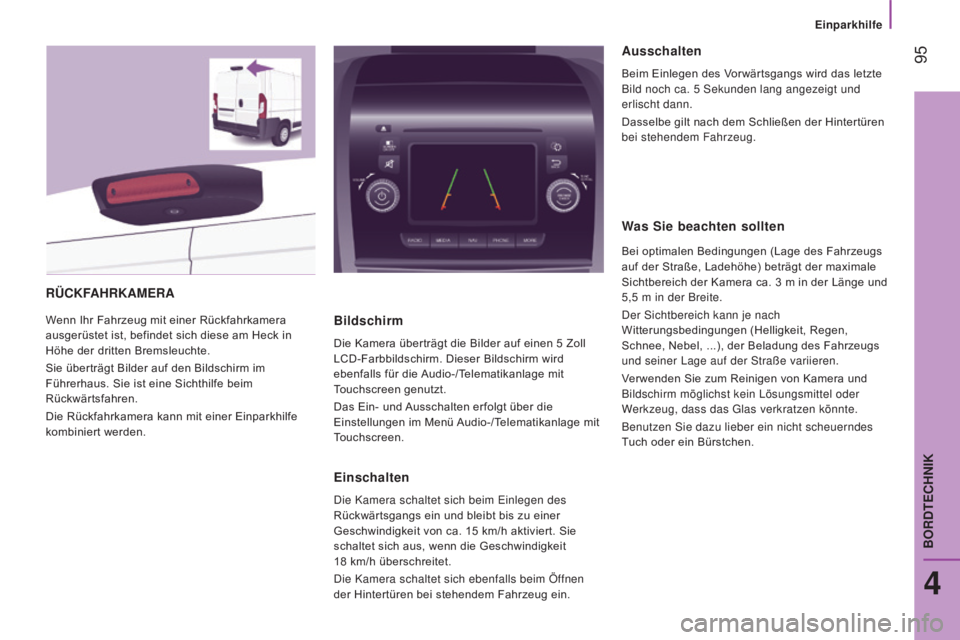

RÜCKFAHRKAMERA
Wenn Ihr Fahrzeug mit einer Rückfahrkamera
ausgerüstet ist, befindet sich diese am Heck in
Höhe der dritten Bremsleuchte.
Sie überträgt Bilder auf den Bildschirm im
Führerhaus. Sie ist eine Sichthilfe beim
Rückwärtsfahren.
Die Rückfahrkamera kann mit einer Einparkhilfe
kombiniert werden.Bildschirm
Die Kamera überträgt die Bilder auf einen 5 Zoll
LCD-Farbbildschirm. Dieser Bildschirm wird
ebenfalls für die Audio-/Telematikanlage mit
Touchscreen genutzt.
Das Ein- und Ausschalten erfolgt über die
Einstellungen im Menü Audio-/Telematikanlage mit
Touchscreen.
Einschalten
Die Kamera schaltet sich beim Einlegen des
Rückwärtsgangs ein und bleibt bis zu einer
Geschwindigkeit von ca. 15
km/h aktiviert. Sie
schaltet sich aus, wenn die Geschwindigkeit
18
km/h überschreitet.
Die Kamera schaltet sich ebenfalls beim Öffnen
der Hintertüren bei stehendem Fahrzeug ein.
Ausschalten
Beim Einlegen des Vorwärtsgangs wird das letzte
Bild noch ca. 5 Sekunden lang angezeigt und
erlischt dann.
Dasselbe gilt nach dem Schließen der Hintertüren
bei stehendem Fahrzeug.
Was Sie beachten sollten
Bei optimalen Bedingungen (Lage des Fahrzeugs
auf der Straße, Ladehöhe) beträgt der maximale
Sichtbereich der Kamera ca. 3
m in der Länge und
5,5
m in der Breite.
Der Sichtbereich kann je nach
Witterungsbedingungen (Helligkeit, Regen,
Schnee, Nebel, ...), der Beladung des Fahrzeugs
und seiner Lage auf der Straße variieren.
Verwenden Sie zum Reinigen von Kamera und
Bildschirm möglichst kein Lösungsmittel oder
Werkzeug, dass das Glas verkratzen könnte.
Benutzen Sie dazu lieber ein nicht scheuerndes
Tuch oder ein Bürstchen.
Einparkhilfe
4
BORDTECHNIK

96
jumper_de_Chap04_Technologie-a-bord_ed01-2015

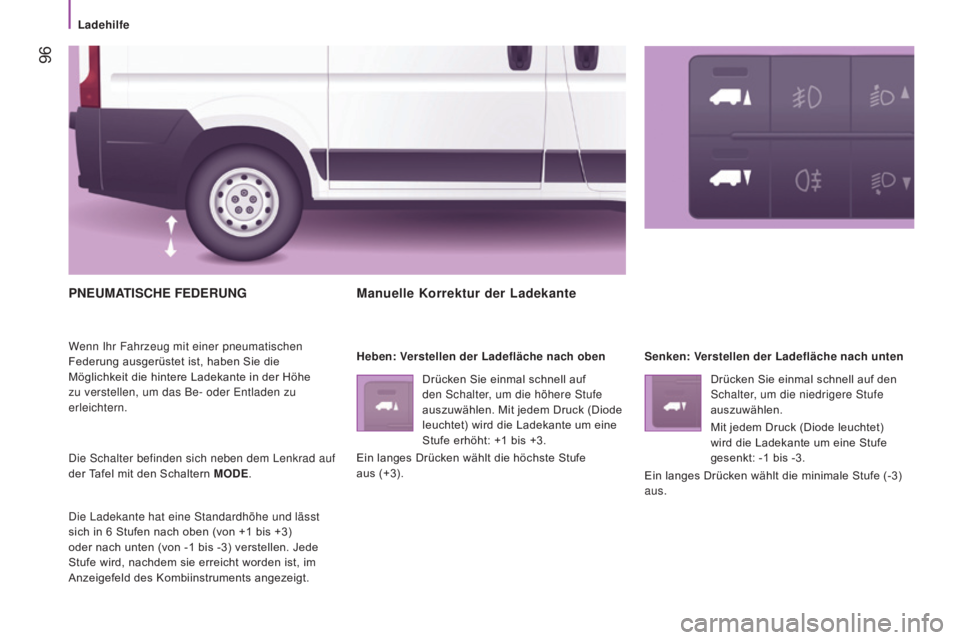

pNEUMATISCHE FEDERUNG
Wenn Ihr Fahrzeug mit einer pneumatischen
Federung ausgerüstet ist, haben Sie die
Möglichkeit die hintere Ladekante in der Höhe
zu verstellen, um das Be- oder Entladen zu
erleichtern.
Die Schalter befinden sich neben dem Lenkrad auf
der Tafel mit den Schaltern MODE.
Die Ladekante hat eine Standardhöhe und lässt
sich in 6 Stufen nach oben (von +1 bis +3)
oder nach unten (von -1
bis -3) verstellen. Jede
Stufe wird, nachdem sie erreicht worden ist, im
Anzeigefeld des Kombiinstruments angezeigt.
Manuelle Korrektur der Ladekante
Heben: Verstellen der Ladefläche nach oben Senken: Verstellen der Ladefläche nach unten
Drücken Sie einmal schnell auf
den Schalter, um die höhere Stufe
auszuwählen. Mit jedem Druck (Diode
leuchtet) wird die Ladekante um eine
Stufe erhöht: +1
bis +3.
Ein langes Drücken wählt die höchste Stufe
aus (+3). Drücken Sie einmal schnell auf den
Schalter, um die niedrigere Stufe
auszuwählen.
Mit jedem Druck (Diode leuchtet)

wird die Ladekante um eine Stufe
gesenkt: -1
bis -3.
Ein langes Drücken wählt die minimale Stufe (-3)
aus.
Ladehilfe

97
jumper_de_Chap04_Technologie-a-bord_ed01-2015

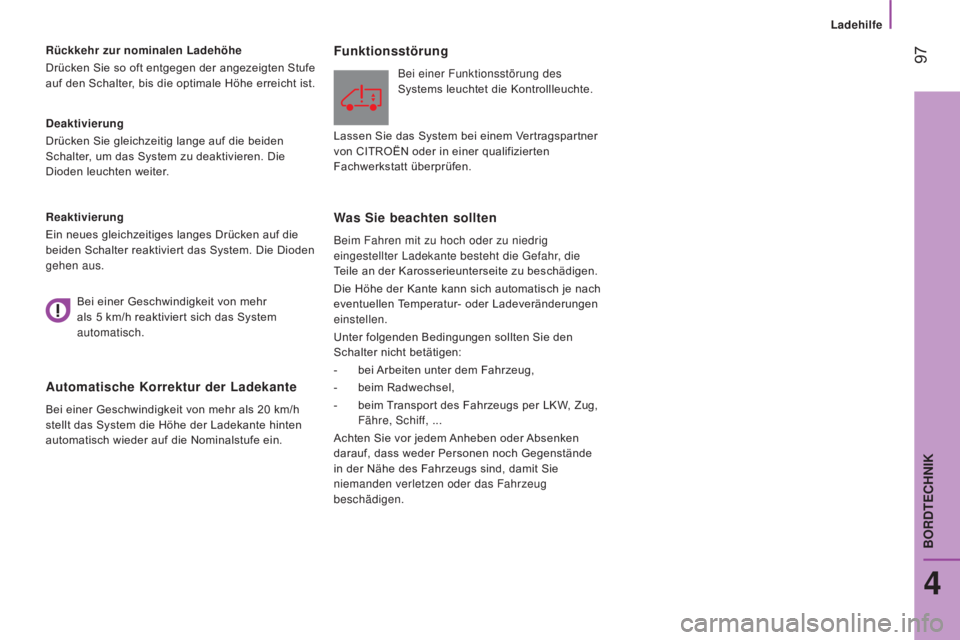

Deaktivierung
Drücken Sie gleichzeitig lange auf die beiden
Schalter, um das System zu deaktivieren. Die
Dioden leuchten weiter. Rückkehr zur nominalen Ladehöhe
Drücken Sie so oft entgegen der angezeigten Stufe
auf den Schalter, bis die optimale Höhe erreicht ist.
Reaktivierung
Ein neues gleichzeitiges langes Drücken auf die
beiden Schalter reaktiviert das System. Die Dioden
gehen aus.
Automatische Korrektur der Ladekante
Bei einer Geschwindigkeit von mehr als 20 km/h
stellt das System die Höhe der Ladekante hinten
automatisch wieder auf die Nominalstufe ein.
Funktionsstörung
Bei einer Funktionsstörung des
Systems leuchtet die Kontrollleuchte.
Was Sie beachten sollten
Beim Fahren mit zu hoch oder zu niedrig
eingestellter Ladekante besteht die Gefahr, die
Teile an der Karosserieunterseite zu beschädigen.
Die Höhe der Kante kann sich automatisch je nach
eventuellen Temperatur- oder Ladeveränderungen
einstellen.
Unter folgenden Bedingungen sollten Sie den
Schalter nicht betätigen:
-

bei
Arbeiten unter dem Fahrzeug,
-

beim Radwechsel,
-


beim
Transport des Fahrzeugs per LKW, Zug,
Fähre, Schiff, ...
Achten Sie vor jedem Anheben oder Absenken
darauf, dass weder Personen noch Gegenstände
in der Nähe des Fahrzeugs sind, damit Sie
niemanden verletzen oder das Fahrzeug
beschädigen.
Bei einer Geschwindigkeit von mehr
als 5

km/h reaktiviert sich das System
automatisch. Lassen Sie das System bei einem Vertragspartner
von CITROËN oder in einer qualifizierten
Fachwerkstatt überprüfen.
Ladehilfe
4
BORDTECHNIK

98
jumper_de_Chap05_Securite_ed01-2015

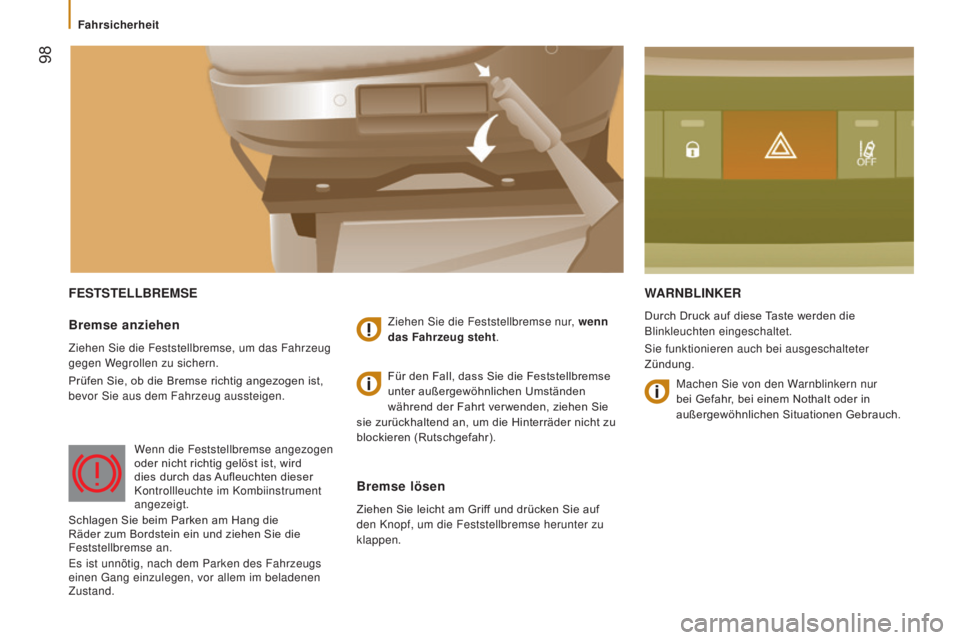

FESTSTELLBREMSEWARNBLINKER
Durch Druck auf diese Taste werden die
Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschalteter
Zündung.Bremse anziehen
Ziehen Sie die Feststellbremse, um das Fahrzeug
gegen Wegrollen zu sichern.
Prüfen Sie, ob die Bremse richtig angezogen ist,
bevor Sie aus dem Fahrzeug aussteigen.Ziehen Sie die Feststellbremse nur, wenn
das Fahrzeug steht.
Bremse lösen
Ziehen Sie leicht am Griff und drücken Sie auf
den Knopf, um die Feststellbremse herunter zu
klappen.Für den Fall, dass Sie die Feststellbremse
unter außergewöhnlichen Umständen
während der Fahrt verwenden, ziehen Sie
sie zurückhaltend an, um die Hinterräder nicht zu
blockieren (Rutschgefahr).
Wenn die Feststellbremse angezogen
oder nicht richtig gelöst ist, wird
dies durch das Aufleuchten dieser
Kontrollleuchte im Kombiinstrument
angezeigt.
Schlagen Sie beim Parken am Hang die
Räder zum Bordstein ein und ziehen Sie die
Feststellbremse an.
Es ist unnötig, nach dem Parken des Fahrzeugs
einen Gang einzulegen, vor allem im beladenen
Zustand. Machen Sie von den Warnblinkern nur
bei Gefahr, bei einem Nothalt oder in
außergewöhnlichen Situationen Gebrauch.
Fahrsicherheit
