jumper_de_Chap05_Securite_ed01-2015

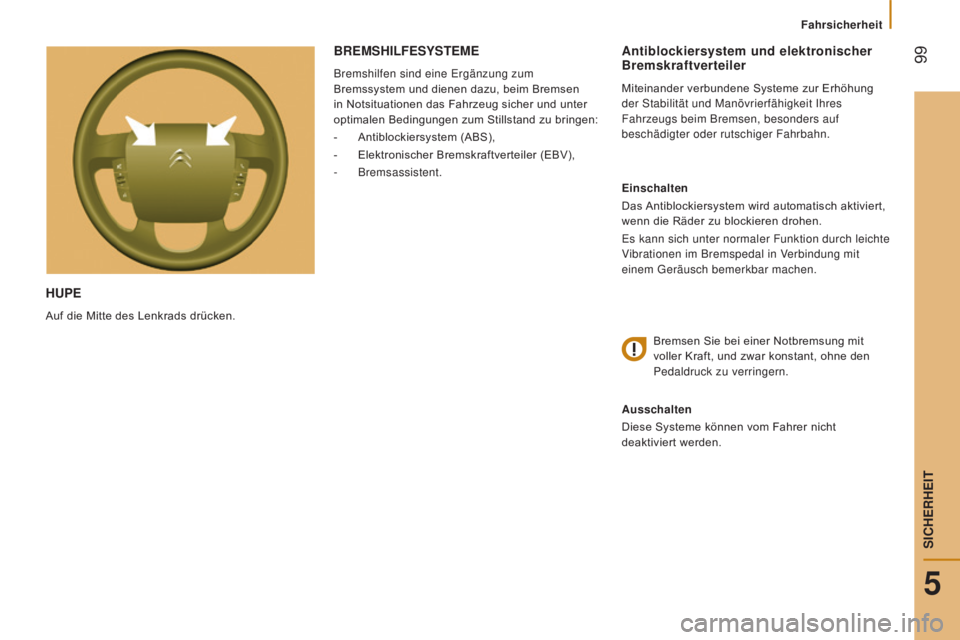

HUpE
Auf die Mitte des Lenkrads drücken.
Antiblockiersystem und elektronischer
Bremskraftverteiler
Miteinander verbundene Systeme zur Erhöhung
der Stabilität und Manövrierfähigkeit Ihres
Fahrzeugs beim Bremsen, besonders auf
beschädigter oder rutschiger Fahrbahn.
Einschalten
Das Antiblockiersystem wird automatisch aktiviert,
wenn die Räder zu blockieren drohen.
Es kann sich unter normaler Funktion durch leichte
Vibrationen im Bremspedal in Verbindung mit
einem Geräusch bemerkbar machen.
Bremsen Sie bei einer Notbremsung mit

voller Kraft, und zwar konstant, ohne den
Pedaldruck zu verringern.
Ausschalten
Diese Systeme können vom Fahrer nicht
deaktiviert werden.
BREMSHILFESySTEME
Bremshilfen sind eine Ergänzung zum
Bremssystem und dienen dazu, beim Bremsen
in Notsituationen das Fahrzeug sicher und unter
optimalen Bedingungen zum Stillstand zu bringen:
-

Antiblockiersystem (ABS),
-


Elektronischer Bremskraftverteiler (EBV),
-

Bremsassistent.
5
Fahrsicherheit
SICHERHEIT

100
jumper_de_Chap05_Securite_ed01-2015

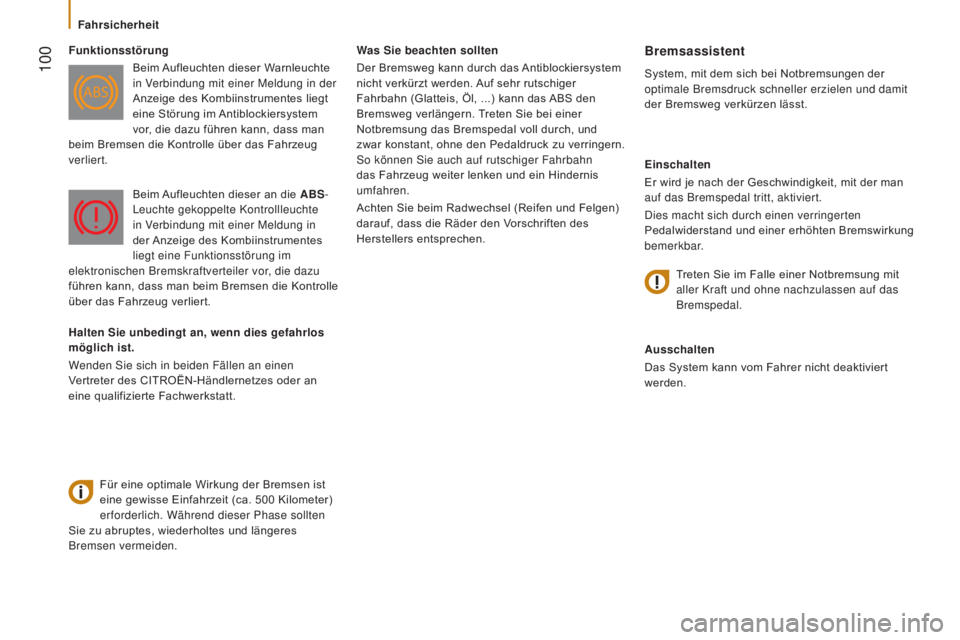

Was Sie beachten sollten
Der Bremsweg kann durch das Antiblockiersystem
nicht verkürzt werden. Auf sehr rutschiger
Fahrbahn (Glatteis, Öl, ...) kann das ABS den
Bremsweg verlängern. Treten Sie bei einer
Notbremsung das Bremspedal voll durch, und
zwar konstant, ohne den Pedaldruck zu verringern.
So können Sie auch auf rutschiger Fahrbahn
das Fahrzeug weiter lenken und ein Hindernis
umfahren.
Achten Sie beim Radwechsel (Reifen und Felgen)
darauf, dass die Räder den Vorschriften des
Herstellers entsprechen.Bremsassistent
System, mit dem sich bei Notbremsungen der
optimale Bremsdruck schneller erzielen und damit
der Bremsweg verkürzen lässt.
Einschalten
Er wird je nach der Geschwindigkeit, mit der man
auf das Bremspedal tritt, aktiviert.
Dies macht sich durch einen verringerten
Pedalwiderstand und einer erhöhten Bremswirkung
bemerkbar.
Ausschalten
Das System kann vom Fahrer nicht deaktiviert
werden.
Funktionsstörung
Beim Aufleuchten dieser Warnleuchte
in Verbindung mit einer Meldung in der
Anzeige des Kombiinstrumentes liegt
eine Störung im Antiblockiersystem
vor, die dazu führen kann, dass man
beim Bremsen die Kontrolle über das Fahrzeug
verliert.
Für eine optimale Wirkung der Bremsen ist
eine gewisse Einfahrzeit (ca. 500

Kilometer)
erforderlich. Während dieser Phase sollten
Sie zu abruptes, wiederholtes und längeres
Bremsen vermeiden. Beim Aufleuchten dieser an die ABS-
Leuchte gekoppelte Kontrollleuchte
in Verbindung mit einer Meldung in
der Anzeige des Kombiinstrumentes
liegt eine Funktionsstörung im
elektronischen Bremskraftverteiler vor, die dazu
führen kann, dass man beim Bremsen die Kontrolle
über das Fahrzeug verliert.
T

reten Sie im Falle einer Notbremsung mit
aller Kraft und ohne nachzulassen auf das
Bremspedal.
Halten Sie unbedingt an, wenn dies gefahrlos
möglich ist.
Wenden Sie sich in beiden Fällen an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Fahrsicherheit

101
jumper_de_Chap05_Securite_ed01-2015
SySTEME ZUR KONTROLLE DER SpURTREUE
Ausschalten
Das System kann vom Fahrer nicht deaktiviert
werden.
Dynamische Stabilitätskontrolle (DSC)
Die dynamische Stabilitätskontrolle wirkt auf
die Bremse eines oder mehrerer Räder und
auf den Motor, um das Fahrzeug innerhalb der
physikalischen Gesetzmäßigkeiten in die vom
Fahrer gewünschte Richtung zu lenken.
Mit dem DSC-System halten Sie die Spur ohne
gegenlenken zu müssen.
Einschalten
Das DSC-System wird automatisch bei jedem
Starten des Fahrzeugs aktiviert.Funktionsstörung
Das Aufleuchten dieser Warnleuchte
und eines Warntons in Verbindung
mit einer Meldung in der Anzeige
des Kombiinstrumentes zeigt eine
Funktionsstörung des DSC-Systems an.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen. Einschalten
Dieses System wird automatisch bei jedem Starten
des Fahrzeugs aktiviert.
Es tritt bei Problemen mit der Bodenhaftung oder
der Spurhaltung in Aktion.
Ausschalten
Unter außergewöhnlichen Bedingungen (Starten
des Fahrzeugs, wenn es im Morast, Schnee,
auf beweglichem Untergrund, usw. festgefahren
ist) kann es sich als zweckmäßig erweisen, die
Antriebsschlupfregelung (ASR) zu deaktivieren,
damit die Räder durchdrehen und wieder
Bodenhaftung finden.
-

Drücken Sie auf diese
Taste in der Mitte
des Armaturenbretts, um dieses System zu
deaktivieren.
Antriebsschlupfregelung (ASR)
Die Antriebsschlupfregelung sorgt für optimalen
Antrieb und verhindert ein Durchdrehen der Räder,
indem sie auf die Bremsen der Antriebsräder und
den Motor einwirkt.
Das Aufleuchten der Kontrollleuchte in
Verbindung mit der Anzeige einer Meldung in der
Kombiinstrumentenanzeige zeigt an, dass das
ASR-System deaktiviert ist.
Es tritt bei Problemen mit der
Bodenhaftung oder der Beibehaltung
der Fahrspur in Aktion.
Wenn die Systeme in Betrieb sind, blinkt diese
Kontrollleuchte im Kombiinstrument.
5
Fahrsicherheit
SICHERHEIT

102
jumper_de_Chap05_Securite_ed01-2015

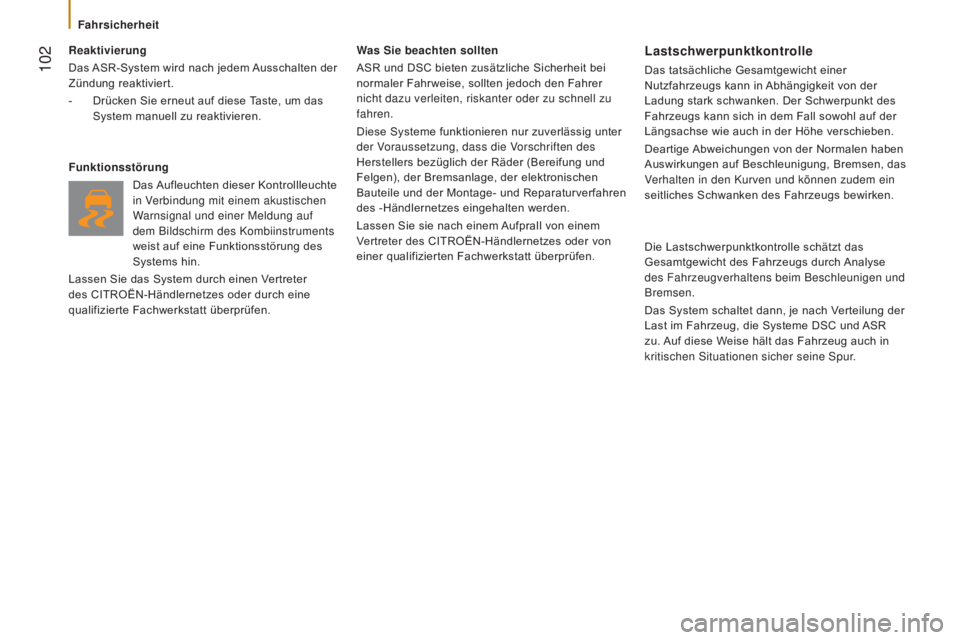

Reaktivierung
Das ASR-System wird nach jedem Ausschalten der
Zündung reaktiviert.
-
Drücken Sie erneut auf diese
Taste, um das
System manuell zu reaktivieren.
Funktionsstörung
Das

Aufleuchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Warnsignal und einer Meldung auf
dem Bildschirm des Kombiinstruments
weist auf eine Funktionsstörung des
Systems hin.
Lassen Sie das System durch einen Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüfen. Was Sie beachten sollten
ASR und DSC bieten zusätzliche Sicherheit bei
normaler Fahrweise, sollten jedoch den Fahrer
nicht dazu verleiten, riskanter oder zu schnell zu
fahren.
Diese Systeme funktionieren nur zuverlässig unter
der Voraussetzung, dass die Vorschriften des
Herstellers bezüglich der Räder (Bereifung und
Felgen), der Bremsanlage, der elektronischen
Bauteile und der Montage- und Reparaturverfahren
des -Händlernetzes eingehalten werden.
Lassen Sie sie nach einem Aufprall von einem
Vertreter des CITROËN-Händlernetzes oder von
einer qualifizierten Fachwerkstatt überprüfen.Lastschwerpunktkontrolle
Das tatsächliche Gesamtgewicht einer
Nutzfahrzeugs kann in Abhängigkeit von der
Ladung stark schwanken. Der Schwerpunkt des
Fahrzeugs kann sich in dem Fall sowohl auf der
Längsachse wie auch in der Höhe verschieben.
Deartige Abweichungen von der Normalen haben
Auswirkungen auf Beschleunigung, Bremsen, das
Verhalten in den Kurven und können zudem ein
seitliches Schwanken des Fahrzeugs bewirken.
Die Lastschwerpunktkontrolle schätzt das
Gesamtgewicht des Fahrzeugs durch Analyse
des Fahrzeugverhaltens beim Beschleunigen und
Bremsen.
Das System schaltet dann, je nach Verteilung der
Last im Fahrzeug, die Systeme DSC und ASR
zu. Auf diese Weise hält das Fahrzeug auch in
kritischen Situationen sicher seine Spur.
Fahrsicherheit

103
jumper_de_Chap05_Securite_ed01-2015

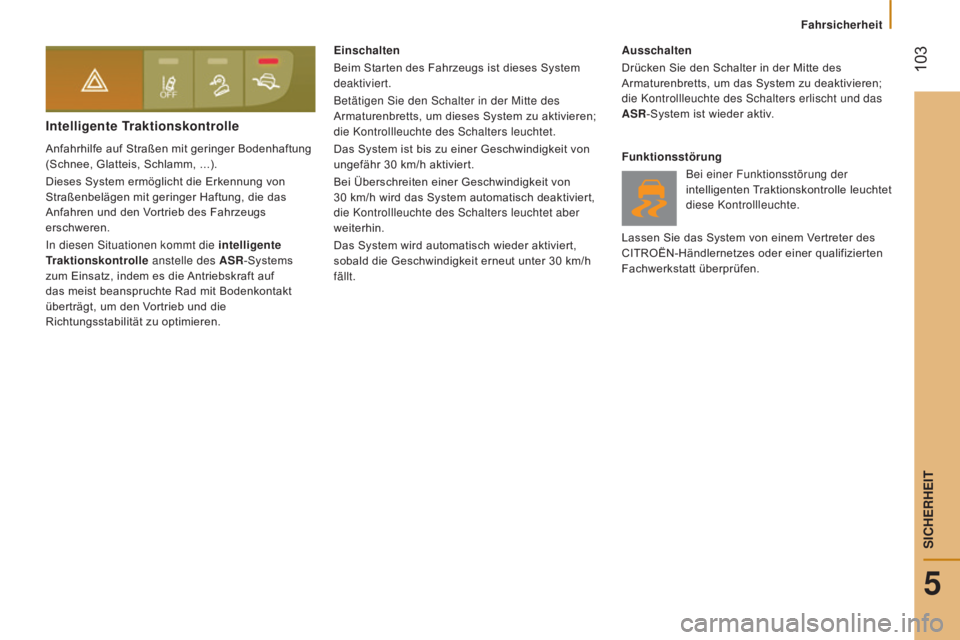

Intelligente Traktionskontrolle
Anfahrhilfe auf Straßen mit geringer Bodenhaftung
(Schnee, Glatteis, Schlamm, ...).
Dieses System ermöglicht die Erkennung von
Straßenbelägen mit geringer Haftung, die das
Anfahren und den Vortrieb des Fahrzeugs
erschweren.
In diesen Situationen kommt die intelligente
Traktionskontrolle anstelle des ASR-Systems
zum Einsatz, indem es die Antriebskraft auf
das meist beanspruchte Rad mit Bodenkontakt
überträgt, um den Vortrieb und die
Richtungsstabilität zu optimieren. Einschalten
Beim Starten des Fahrzeugs ist dieses System
deaktiviert.
Betätigen Sie den Schalter in der Mitte des
Armaturenbretts, um dieses System zu aktivieren;
die Kontrollleuchte des Schalters leuchtet.
Das System ist bis zu einer Geschwindigkeit von
ungefähr 30
km/h aktiviert.
Bei Ãœberschreiten einer Geschwindigkeit von
30
km/h wird das System automatisch deaktiviert,
die Kontrollleuchte des Schalters leuchtet aber
weiterhin.
Das System wird automatisch wieder aktiviert,
sobald die Geschwindigkeit erneut unter 30
km/h
fällt. Ausschalten
Drücken Sie den Schalter in der Mitte des
Armaturenbretts, um das System zu deaktivieren;
die Kontrollleuchte des Schalters erlischt und das
ASR-System ist wieder aktiv.
Funktionsstörung
Bei einer Funktionsstörung der
intelligenten Traktionskontrolle leuchtet
diese Kontrollleuchte.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
5
Fahrsicherheit
SICHERHEIT

104
jumper_de_Chap05_Securite_ed01-2015

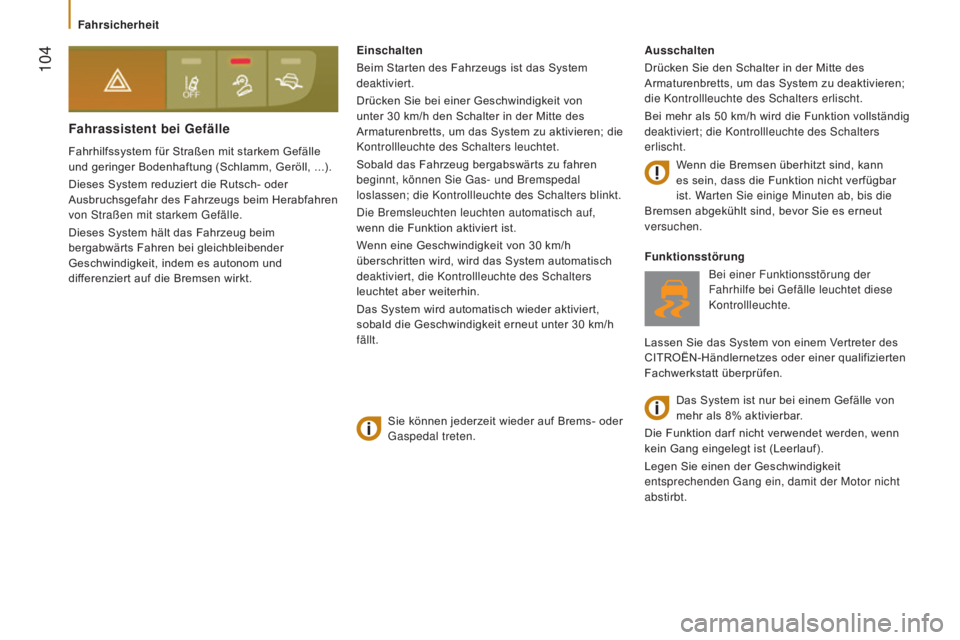

Fahrassistent bei Gefälle
Fahrhilfssystem für Straßen mit starkem Gefälle
und geringer Bodenhaftung (Schlamm, Geröll, ...).
Dieses System reduziert die Rutsch- oder
Ausbruchsgefahr des Fahrzeugs beim Herabfahren
von Straßen mit starkem Gefälle.
Dieses System hält das Fahrzeug beim
bergabwärts Fahren bei gleichbleibender
Geschwindigkeit, indem es autonom und
differenziert auf die Bremsen wirkt.Ausschalten
Drücken Sie den Schalter in der Mitte des
Armaturenbretts, um das System zu deaktivieren;
die Kontrollleuchte des Schalters erlischt.
Bei mehr als 50
km/h wird die Funktion vollständig
deaktiviert; die Kontrollleuchte des Schalters
erlischt.
Funktionsstörung
Bei einer Funktionsstörung der
Fahrhilfe bei Gefälle leuchtet diese
Kontrollleuchte.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Einschalten
Beim Starten des Fahrzeugs ist das System
deaktiviert.
Drücken Sie bei einer Geschwindigkeit von
unter 30
km/h den Schalter in der Mitte des
Armaturenbretts, um das System zu aktivieren; die
Kontrollleuchte des Schalters leuchtet.
Sobald das Fahrzeug bergabswärts zu fahren
beginnt, können Sie Gas- und Bremspedal
loslassen; die Kontrollleuchte des Schalters blinkt.
Die Bremsleuchten leuchten automatisch auf,
wenn die Funktion aktiviert ist.
Wenn eine Geschwindigkeit von 30
km/h
überschritten wird, wird das System automatisch
deaktiviert, die Kontrollleuchte des Schalters
leuchtet aber weiterhin.
Das System wird automatisch wieder aktiviert,
sobald die Geschwindigkeit erneut unter 30
km/h
fällt.
Das System ist nur bei einem Gefälle von
mehr als 8% aktivierbar.
Die Funktion darf nicht verwendet werden, wenn
kein Gang eingelegt ist (Leerlauf).
Legen Sie einen der Geschwindigkeit
entsprechenden Gang ein, damit der Motor nicht
abstirbt.
Sie können jederzeit wieder auf Brems- oder
Gaspedal treten. Wenn die Bremsen überhitzt sind, kann
es sein, dass die Funktion nicht verfügbar
ist. Warten Sie einige Minuten ab, bis die
Bremsen abgekühlt sind, bevor Sie es erneut
versuchen.
Fahrsicherheit

105
jumper_de_Chap05_Securite_ed01-2015

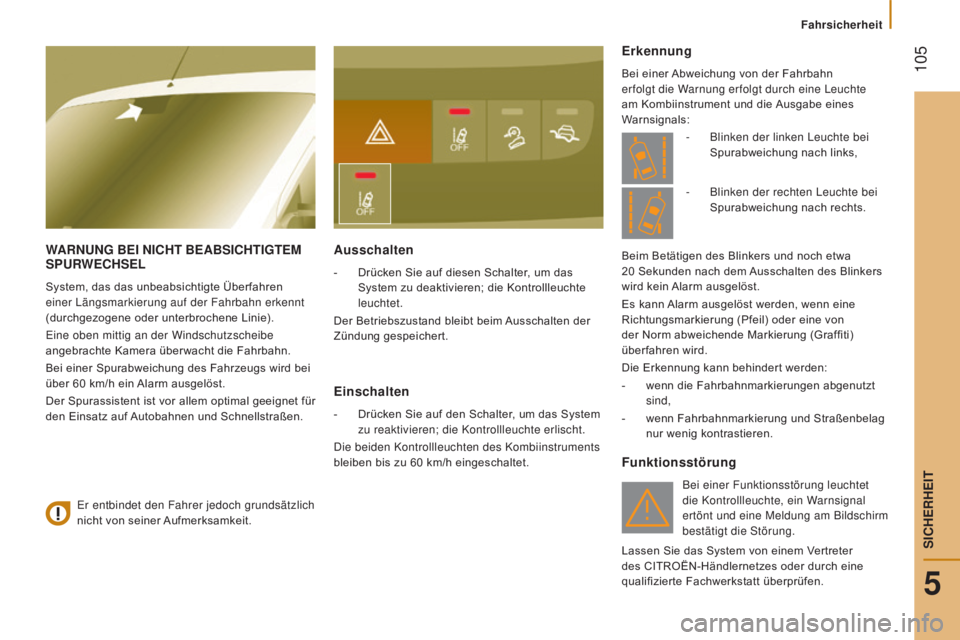

WARNUNG BEI NICHT BEABSICHTIGTEM
Sp URWECHSEL
System, das das unbeabsichtigte Ãœberfahren
einer Längsmarkierung auf der Fahrbahn erkennt
(durchgezogene oder unterbrochene Linie).
Eine oben mittig an der Windschutzscheibe
angebrachte Kamera überwacht die Fahrbahn.
Bei einer Spurabweichung des Fahrzeugs wird bei
über 60
km/h ein Alarm ausgelöst.
Der Spurassistent ist vor allem optimal geeignet für
den Einsatz auf Autobahnen und Schnellstraßen.
Ausschalten
- Drücken Sie auf diesen Schalter , um das
System zu deaktivieren; die Kontrollleuchte
leuchtet.
Der Betriebszustand bleibt beim Ausschalten der
Zündung gespeichert.
Einschalten
- Drücken Sie auf den Schalter , um das System
zu reaktivieren; die Kontrollleuchte erlischt.
Die beiden Kontrollleuchten des Kombiinstruments
bleiben bis zu 60
km/h eingeschaltet.
Erkennung
Bei einer Abweichung von der Fahrbahn
erfolgt die Warnung erfolgt durch eine Leuchte
am Kombiinstrument und die Ausgabe eines
Warnsignals:
Funktionsstörung
Bei einer Funktionsstörung leuchtet
die Kontrollleuchte, ein Warnsignal
ertönt und eine Meldung am Bildschirm
bestätigt die Störung.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüfen.
Er entbindet den Fahrer jedoch grundsätzlich
nicht von seiner Aufmerksamkeit. -

Blinken der linken Leuchte bei

Spurabweichung nach links,
Beim Betätigen des Blinkers und noch etwa
20

Sekunden nach dem Ausschalten des Blinkers
wird kein Alarm ausgelöst.
Es kann Alarm ausgelöst werden, wenn eine
Richtungsmarkierung (Pfeil) oder eine von
der Norm abweichende Markierung (Graffiti)
überfahren wird.
Die Erkennung kann behindert werden:
-

wenn die Fahrbahnmarkierungen abgenutzt

sind,
-

wenn Fahrbahnmarkierung und Straßenbelag

nur wenig kontrastieren. -
Blinken der rechten Leuchte bei

Spurabweichung nach rechts.
5
Fahrsicherheit
SICHERHEIT

106
jumper_de_Chap05_Securite_ed01-2015
SICHERHEITSGURTE IM FÃœHRERHAUS
Wenn Sie Ihr Fahrzeug mit einer Sitzbank
vorne nachrüsten, muss diese unbedingt
über zugelassene Sicherheitsgurte verfügen.
Gurt anlegen
Ziehen Sie den Gurt gleichmäßig zu sich heran
und achten Sie darauf, dass er dabei nicht
verdreht wird.
Stecken Sie den Riegel in das entsprechende
Gurtschloss.
Prüfen Sie, ob der Gurt richtig eingerastet ist und
die automatische Gurtsperre funktioniert, indem
Sie schnell am Gurt ziehen.
Gurt lösen
Drücken Sie auf den roten Knopf am Gurtschloss.
Der Gurt wird automatisch eingezogen, es
empfiehlt sich jedoch, ihn mit zu führen.Aus Sicherheitsgründen dürfen diese
Betätigungen nicht während der Fahrt
ausgeführt werden.
Warnleuchte für nicht
angelegten Gurt auf der
Fahrerseite
Wenn der Sicherheitsgurt des Fahrers
abgelegt wird, kann der STOP & START-
Modus nicht ausgelöst werden. Der Neustart
des Fahrzeugs ist nur mit dem Zündschlüssel
möglich. Beim Starten des Fahrzeugs leuchtet diese
Warnleuchte in Verbindung mit einem akustischen
Signal auf, wenn der Fahrer seinen Gurt nicht
angelegt hat.
Der Fahrersitz ist mit einem pyrotechnischen
Gurtstraffer und einem Gurtkraftbegrenzer
ausgerüstet.
Bei den Versionen mit Beifahrer-Front-Airbag
ist der Beifahrersitz ebenfalls mit einem
pyrotechnischen Grutstraffer und einem
Gurtkraftbegrenzer ausgestattet.
Die vordere Sitzbank ist mit zwei Sicherheitsgurten
ausgestattet.
Höhenverstellung
Drücken Sie das Gleitstück mit der
Gurtumlenkung auf der Fahrersitz- bzw. seitlichen
Beifahrersitzseite zusammen, verschieben die
Einheit und lassen dann los, um sie zu blockieren.
Der zum mittleren Sitz gehörige Gurt ist nicht in
der Höhe verstellbar.
Sicherheitsgurte

107
jumper_de_Chap05_Securite_ed01-2015

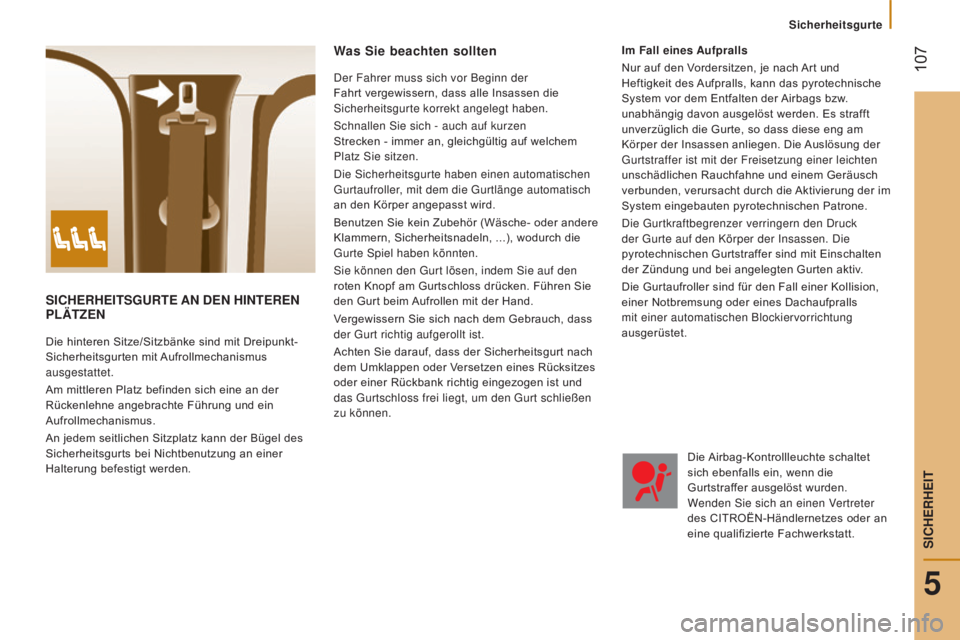

SICHERHEITSGURTE AN DEN HINTEREN pL
ä TZEN
Die hinteren Sitze/Sitzbänke sind mit Dreipunkt-
Sicherheitsgurten mit Aufrollmechanismus
ausgestattet.
Am mittleren Platz befinden sich eine an der
Rückenlehne angebrachte Führung und ein
Aufrollmechanismus.
An jedem seitlichen Sitzplatz kann der Bügel des
Sicherheitsgurts bei Nichtbenutzung an einer
Halterung befestigt werden.
Was Sie beachten sollten
Der Fahrer muss sich vor Beginn der
Fahrt vergewissern, dass alle Insassen die
Sicherheitsgurte korrekt angelegt haben.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf welchem
Platz Sie sitzen.
Die Sicherheitsgurte haben einen automatischen
Gurtaufroller, mit dem die Gurtlänge automatisch
an den Körper angepasst wird.
Benutzen Sie kein Zubehör (Wäsche- oder andere
Klammern, Sicherheitsnadeln, ...), wodurch die
Gurte Spiel haben könnten.
Sie können den Gurt lösen, indem Sie auf den
roten Knopf am Gurtschloss drücken. Führen Sie
den Gurt beim Aufrollen mit der Hand.
Vergewissern Sie sich nach dem Gebrauch, dass
der Gurt richtig aufgerollt ist.
Achten Sie darauf, dass der Sicherheitsgurt nach
dem Umklappen oder Versetzen eines Rücksitzes
oder einer Rückbank richtig eingezogen ist und
das Gurtschloss frei liegt, um den Gurt schließen
zu können.
Die Airbag-Kontrollleuchte schaltet
sich ebenfalls ein, wenn die
Gurtstraffer ausgelöst wurden.
Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Im Fall eines Aufpralls
Nur auf den Vordersitzen, je nach Art und
Heftigkeit des Aufpralls, kann das pyrotechnische
System vor dem Entfalten der Airbags bzw.
unabhängig davon ausgelöst werden. Es strafft
unverzüglich die Gurte, so dass diese eng am
Körper der Insassen anliegen. Die Auslösung der
Gurtstraffer ist mit der Freisetzung einer leichten
unschädlichen Rauchfahne und einem Geräusch
verbunden, verursacht durch die Aktivierung der im
System eingebauten pyrotechnischen Patrone.
Die Gurtkraftbegrenzer verringern den Druck
der Gurte auf den Körper der Insassen. Die
pyrotechnischen Gurtstraffer sind mit Einschalten
der Zündung und bei angelegten Gurten aktiv.
Die Gurtaufroller sind für den Fall einer Kollision,
einer Notbremsung oder eines Dachaufpralls
mit einer automatischen Blockiervorrichtung
ausgerüstet.
Sicherheitsgurte
5
SICHERHEIT

108
jumper_de_Chap05_Securite_ed01-2015

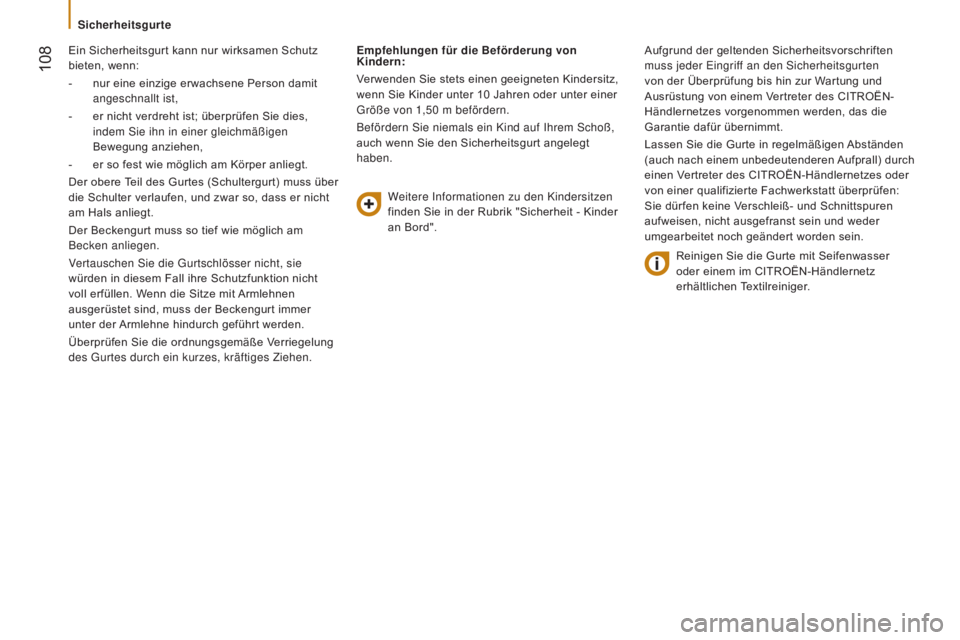

Ein Sicherheitsgurt kann nur wirksamen Schutz
bieten, wenn:
-
nur eine einzige erwachsene Person damit

angeschnallt ist,
-

er nicht verdreht ist; überprüfen Sie dies,

indem Sie ihn in einer gleichmäßigen
Bewegung anziehen,
-

er so fest wie möglich am Körper anliegt.
Der obere

Teil des Gurtes (Schultergurt) muss über
die Schulter verlaufen, und zwar so, dass er nicht
am Hals anliegt.
Der Beckengurt muss so tief wie möglich am
Becken anliegen.
Vertauschen Sie die Gurtschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion nicht
voll erfüllen. Wenn die Sitze mit Armlehnen
ausgerüstet sind, muss der Beckengurt immer
unter der Armlehne hindurch geführt werden.
Überprüfen Sie die ordnungsgemäße Verriegelung
des Gurtes durch ein kurzes, kräftiges Ziehen. Empfehlungen für die Beförderung von
Kindern:
Verwenden Sie stets einen geeigneten Kindersitz,
wenn Sie Kinder unter 10
Jahren oder unter einer
Größe von 1,50
m befördern.
Befördern Sie niemals ein Kind auf Ihrem Schoß,
auch wenn Sie den Sicherheitsgurt angelegt
haben.
Weitere Informationen zu den Kindersitzen
finden Sie in der Rubrik "Sicherheit - Kinder
an Bord". Aufgrund der geltenden Sicherheitsvorschriften
muss jeder Eingriff an den Sicherheitsgurten
von der Überprüfung bis hin zur Wartung und
Ausrüstung von einem Vertreter des CITROËN-
Händlernetzes vorgenommen werden, das die
Garantie dafür übernimmt.
Lassen Sie die Gurte in regelmäßigen Abständen
(auch nach einem unbedeutenderen Aufprall) durch
einen Vertreter des CITROËN-Händlernetzes oder
von einer qualifizierte Fachwerkstatt überprüfen:
Sie dürfen keine Verschleiß- und Schnittspuren
aufweisen, nicht ausgefranst sein und weder
umgearbeitet noch geändert worden sein.
Reinigen Sie die Gurte mit Seifenwasser
oder einem im CITROËN-Händlernetz
erhältlichen Textilreiniger.
Sicherheitsgurte
