CITROEN JUMPER 2016 Manual do condutor (in Portuguese)

129
jumper_pt_Chap07_Verifications_ed01-2015
Produtos usados
Evitar qualquer contacto prolongado de óleo
e de líquidos usados com a pele.
A maioria destes líquidos são nocivos para a
saúde, por vezes até corrosivos.
Não descarte o óleo e os líquidos usados
nas canalizações de evacuação ou no solo.
Esvazie o óleo usado nos respectivos
contentores disponibilizados pela rede
CITROËN ou por uma oficina qualificada.

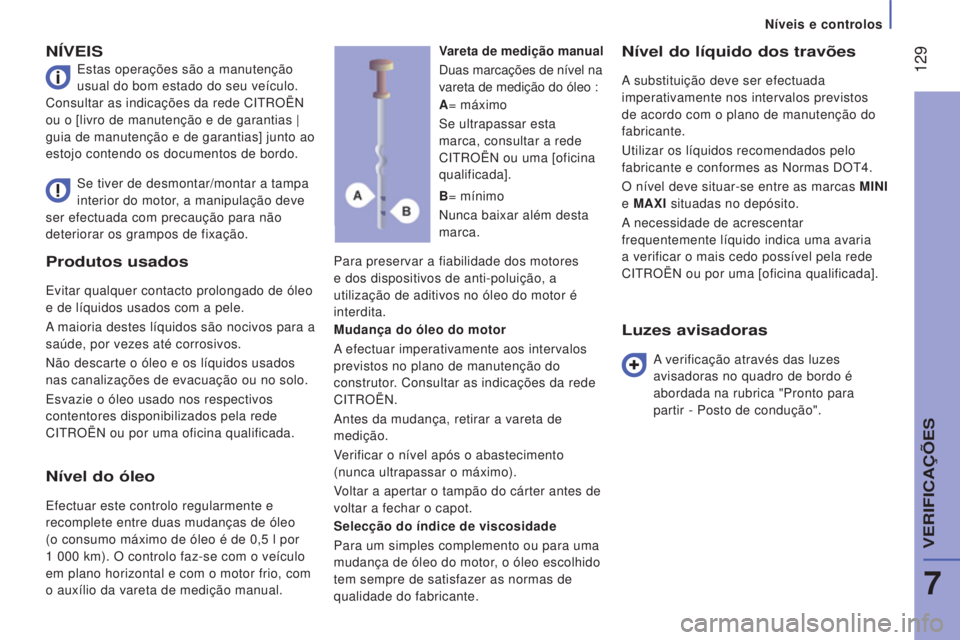

NÍVEIS
Estas operações são a manutenção
usual do bom estado do seu veículo.
Consultar as indicações da rede CITROËN
ou o [livro de manutenção e de garantias |
guia de manutenção e de garantias] junto ao
estojo contendo os documentos de bordo.
Para preservar a fiabilidade dos motores
e dos dispositivos de anti-poluição, a
utilização de aditivos no óleo do motor é
interdita.
Nível do líquido dos travões
A substituição deve ser efectuada
imperativamente nos intervalos previstos
de acordo com o plano de manutenção do
fabricante.
Utilizar os líquidos recomendados pelo
fabricante e conformes as Normas DOT4.
O nível deve situar-se entre as marcas MINI
e MA
x I situadas no depósito.
A necessidade de acrescentar
frequentemente líquido indica uma avaria
a verificar o mais cedo possível pela rede
CITROËN ou por uma [oficina qualificada].
Se tiver de desmontar/montar a tampa
interior do motor, a manipulação deve
ser efectuada com precaução para não
deteriorar os grampos de fixação. Vareta de medição manual
Duas marcações de nível na
vareta de medição do óleo :
Mudança do óleo do motor
A efectuar imperativamente aos intervalos
previstos no plano de manutenção do
construtor. Consultar as indicações da rede
CITROËN.
Antes da mudança, retirar a vareta de
medição.
Verificar o nível após o abastecimento
(nunca ultrapassar o máximo).
Voltar a apertar o tampão do cárter antes de
voltar a fechar o capot.
Selecção do índice de viscosidade
Para um simples complemento ou para uma
mudança de óleo do motor, o óleo escolhido
tem sempre de satisfazer as normas de
qualidade do fabricante.
Luzes avisadoras
A verificação através das luzes
avisadoras no quadro de bordo é
abordada na rubrica "Pronto para
partir - Posto de condução".
A
= máximo
Se ultrapassar esta
marca, consultar a rede
CITROËN ou uma [oficina
qualificada].
B = mínimo
Nunca baixar além desta
marca.
Nível do óleo
Efectuar este controlo regularmente e
recomplete entre duas mudanças de óleo
(o consumo máximo de óleo é de 0,5
l por
1
000 km). O controlo faz-se com o veículo
em plano horizontal e com o motor frio, com
o auxílio da vareta de medição manual.
Níveis e controlos
7
VERIFICAÇÕES

130
jumper_pt_Chap07_Verifications_ed01-2015

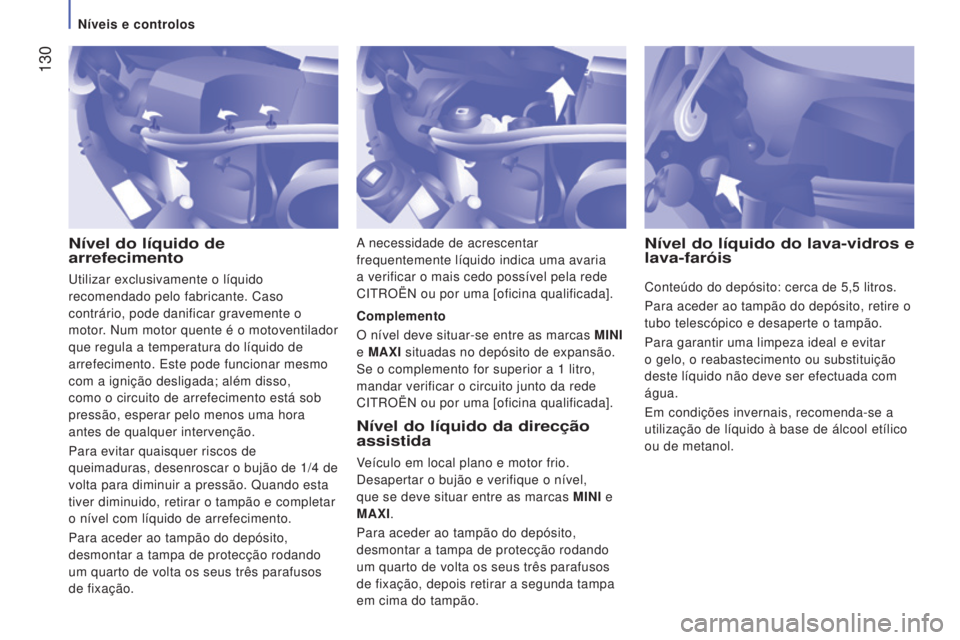

Nível do líquido de
arrefecimentoNível do líquido da direcção
assistida
Veículo em local plano e motor frio.
Desapertar o bujão e verifique o nível,
que se deve situar entre as marcas MINI e
MAx I.
Para aceder ao tampão do depósito,
desmontar a tampa de protecção rodando
um quarto de volta os seus três parafusos
de fixação, depois retirar a segunda tampa
em cima do tampão. Complemento
O nível deve situar-se entre as marcas MINI
e MA x I situadas no depósito de expansão.
Se o complemento for superior a 1 litro,
mandar verificar o circuito junto da rede
CITROËN ou por uma [oficina qualificada].
Nível do líquido do lava-vidros e
lava-faróis
Conteúdo do depósito: cerca de 5,5 litros.
Para aceder ao tampão do depósito, retire o
tubo telescópico e desaperte o tampão.
Para garantir uma limpeza ideal e evitar
o gelo, o reabastecimento ou substituição
deste líquido não deve ser efectuada com
água.
Em condições invernais, recomenda-se a
utilização de líquido à base de álcool etílico
ou de metanol.
A necessidade de acrescentar
frequentemente líquido indica uma avaria
a verificar o mais cedo possível pela rede
CITROËN ou por uma [oficina qualificada].
Utilizar exclusivamente o líquido
recomendado pelo fabricante. Caso
contrário, pode danificar gravemente o
motor. Num motor quente é o motoventilador
que regula a temperatura do líquido de
arrefecimento. Este pode funcionar mesmo
com a ignição desligada; além disso,
como o circuito de arrefecimento está sob
pressão, esperar pelo menos uma hora
antes de qualquer intervenção.
Para evitar quaisquer riscos de
queimaduras, desenroscar o bujão de 1/4

de
volta para diminuir a pressão. Quando esta
tiver diminuido, retirar o tampão e completar
o nível com líquido de arrefecimento.
Para aceder ao tampão do depósito,
desmontar a tampa de protecção rodando
um quarto de volta os seus três parafusos
de fixação.
Níveis e controlos

131
jumper_pt_Chap07_Verifications_ed01-2015
A presença desta etiqueta, principalmente
com o Stop & Start, indica a utilização
de uma bateria de chumbo de 12 V de
tecnologia e características específicas, que
necessita, em caso de substituição e se for
desligada, da intervenção exclusiva da rede
CITROËN ou de uma oficina qualificada. Estas operações permitem manter o
bom estado do seu veículo. Consultar
as indicações da rede CITROËN ou o [livro
de manutenção e de garantias | guia de
manutenção e de garantias] junto ao estojo
contendo os documentos de bordo.

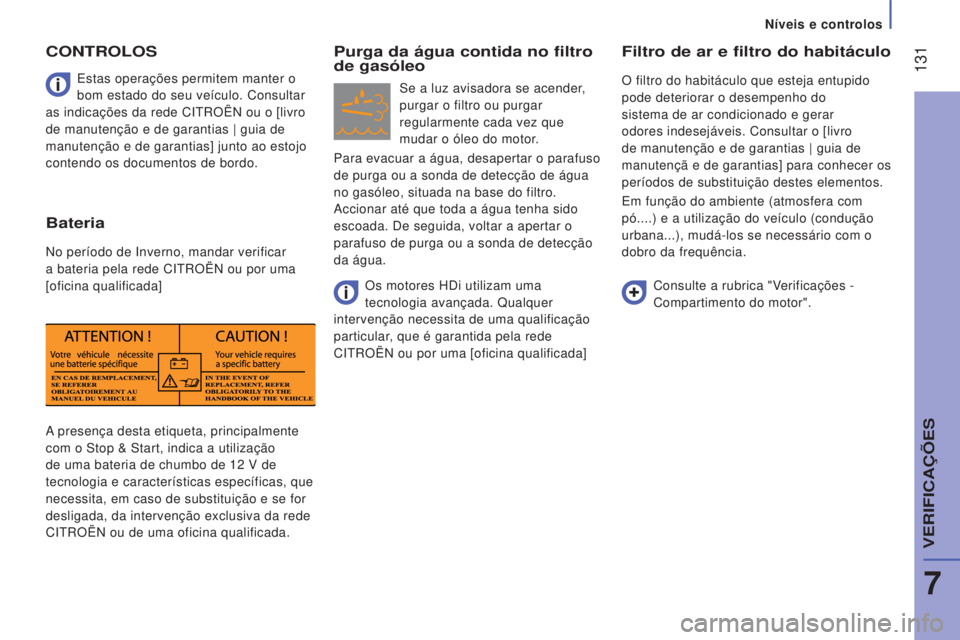

CONTROLOS
Bateria
No período de Inverno, mandar verificar
a bateria pela rede CITROËN ou por uma
[oficina qualificada]
Purga da água contida no filtro
de gasóleo
Se a luz avisadora se acender,
purgar o filtro ou purgar
regularmente cada vez que
mudar o óleo do motor.
Para evacuar a água, desapertar o parafuso
de purga ou a sonda de detecção de água
no gasóleo, situada na base do filtro.
Accionar até que toda a água tenha sido
escoada. De seguida, voltar a apertar o
parafuso de purga ou a sonda de detecção
da água.
Filtro de ar e filtro do habitáculo
O filtro do habitáculo que esteja entupido
pode deteriorar o desempenho do
sistema de ar condicionado e gerar
odores indesejáveis. Consultar o [livro
de manutenção e de garantias | guia de
manutençã e de garantias] para conhecer os
períodos de substituição destes elementos.
Em função do ambiente (atmosfera com
pó....) e a utilização do veículo (condução
urbana...), mudá-los se necessário com o
dobro da frequência.
Consulte a rubrica "Verificações -
Compartimento do motor".
Os motores HDi utilizam uma
tecnologia avançada. Qualquer
intervenção necessita de uma qualificação
particular, que é garantida pela rede
CITROËN ou por uma [oficina qualificada]
Níveis e controlos
7
VERIFICAÇÕES

132
jumper_pt_Chap07_Verifications_ed01-2015

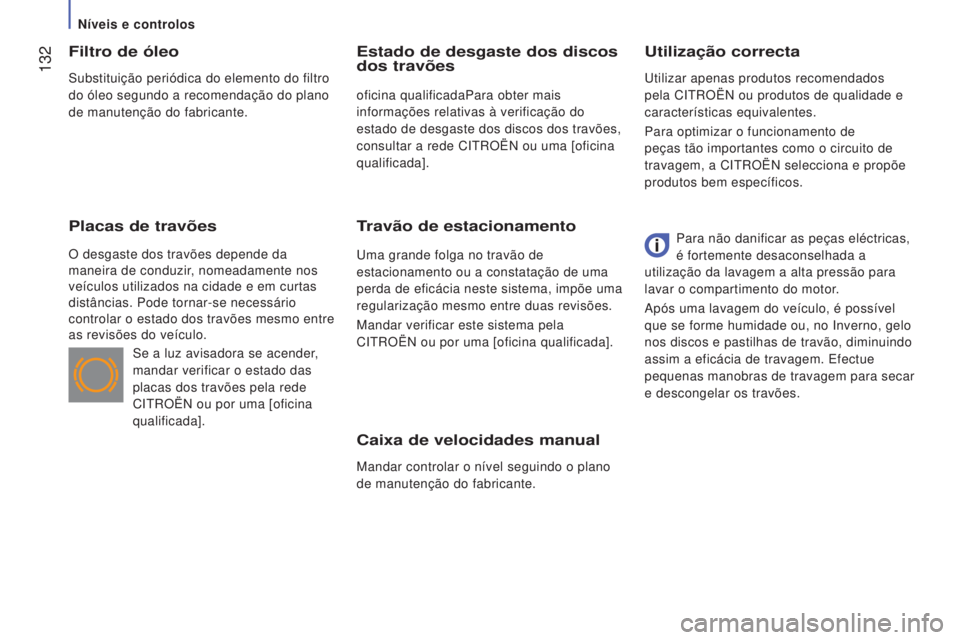

Caixa de velocidades manual
Mandar controlar o nível seguindo o plano
de manutenção do fabricante.
Utilização correcta
Filtro de óleo
Placas de travões
O desgaste dos travões depende da
maneira de conduzir, nomeadamente nos
veículos utilizados na cidade e em curtas
distâncias. Pode tornar-se necessário
controlar o estado dos travões mesmo entre
as revisões do veículo.
Estado de desgaste dos discos
dos travões
oficina qualificadaPara obter mais
informações relativas à verificação do
estado de desgaste dos discos dos travões,
consultar a rede CITROËN ou uma [oficina
qualificada].
Travão de estacionamento
Uma grande folga no travão de
estacionamento ou a constatação de uma
perda de eficácia neste sistema, impõe uma
regularização mesmo entre duas revisões.
Mandar verificar este sistema pela
CITROËN ou por uma [oficina qualificada].
Se a luz avisadora se acender

,
mandar verificar o estado das
placas dos travões pela rede
CITROËN ou por uma [oficina
qualificada]. Para não danificar as peças eléctricas,
é fortemente desaconselhada a
utilização da lavagem a alta pressão para
lavar o compartimento do motor.
Após uma lavagem do veículo, é possível
que se forme humidade ou, no Inverno, gelo
nos discos e pastilhas de travão, diminuindo
assim a eficácia de travagem. Efectue
pequenas manobras de travagem para secar
e descongelar os travões. Utilizar apenas produtos recomendados
pela CITROËN ou produtos de qualidade e
características equivalentes.
Para optimizar o funcionamento de
peças tão importantes como o circuito de
travagem, a CITROËN selecciona e propõe
produtos bem específicos.
Substituição periódica do elemento do filtro
do óleo segundo a recomendação do plano
de manutenção do fabricante.
Níveis e controlos

133
jumper_pt_Chap07_Verifications_ed01-2015
Mau funcionamento
Se este alerta persistir, não negligencie este
aviso; o alerta indica a ocorrência de um
problema de funcionamento no conjunto da
linha de escape / filtro de partículas.
Solicite a verificação do conjunto pela rede
CITROËN ou por uma [oficina qualificada].
Em caso de risco de entupimento,
este avisador acende-se,
acompanhado por uma mensagem
no ecrã do quadro de bordo.
Saturação / Regeneração Devido às elevadas temperaturas no
escape, induzidas pelo funcionamento
normal do filtro de partículas, é
aconselhável não estacionar o veículo sobre
materiais inflamáveis (ervas, folhas secas,
ramos de pinheiro...), para evitar qualquer
risco de incêndio.

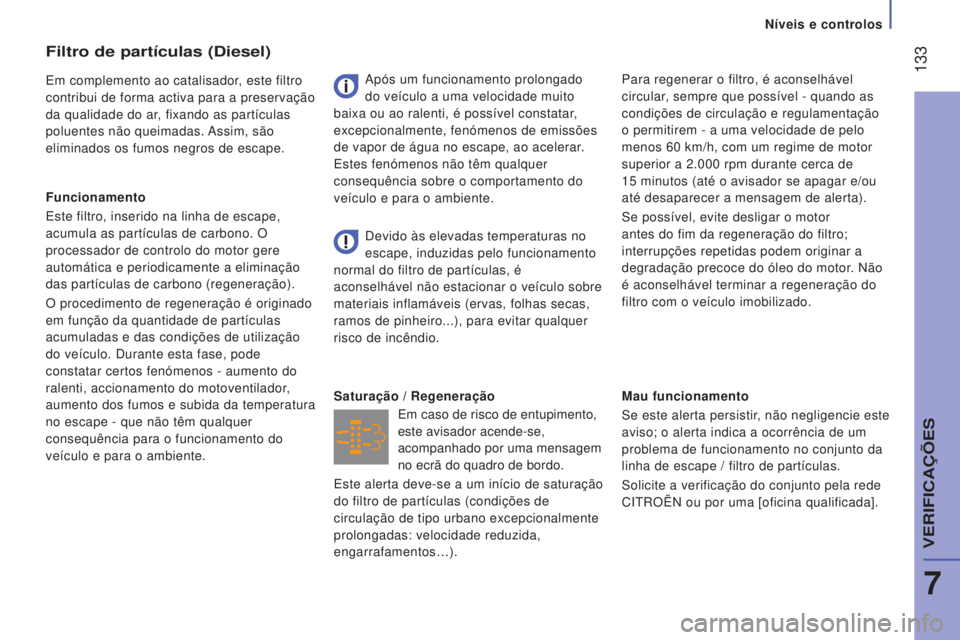

Filtro de partículas (Diesel)
Em complemento ao catalisador, este filtro
contribui de forma activa para a preservação
da qualidade do ar, fixando as partículas
poluentes não queimadas. Assim, são
eliminados os fumos negros de escape.
Funcionamento
Este filtro, inserido na linha de escape,
acumula as partículas de carbono. O
processador de controlo do motor gere
automática e periodicamente a eliminação
das partículas de carbono (regeneração).
O procedimento de regeneração é originado
em função da quantidade de partículas
acumuladas e das condições de utilização
do veículo. Durante esta fase, pode
constatar certos fenómenos - aumento do
ralenti, accionamento do motoventilador,
aumento dos fumos e subida da temperatura
no escape - que não têm qualquer
consequência para o funcionamento do
veículo e para o ambiente. Após um funcionamento prolongado
do veículo a uma velocidade muito
baixa ou ao ralenti, é possível constatar,
excepcionalmente, fenómenos de emissões
de vapor de água no escape, ao acelerar.
Estes fenómenos não têm qualquer
consequência sobre o comportamento do
veículo e para o ambiente. Para regenerar o filtro, é aconselhável
circular, sempre que possível - quando as
condições de circulação e regulamentação
o permitirem - a uma velocidade de pelo
menos 60
km/h, com um regime de motor
superior a 2.000
rpm durante cerca de
15
minutos (até o avisador se apagar e/ou
até desaparecer a mensagem de alerta).
Se possível, evite desligar o motor
antes do fim da regeneração do filtro;
interrupções repetidas podem originar a
degradação precoce do óleo do motor. Não
é aconselhável terminar a regeneração do
filtro com o veículo imobilizado.
Este alerta deve-se a um início de saturação
do filtro de partículas (condições de
circulação de tipo urbano excepcionalmente
prolongadas: velocidade reduzida,
engarrafamentos…).
Níveis e controlos
7
VERIFICAÇÕES

134
jumper_pt_Chap07_Verifications_ed01-2015

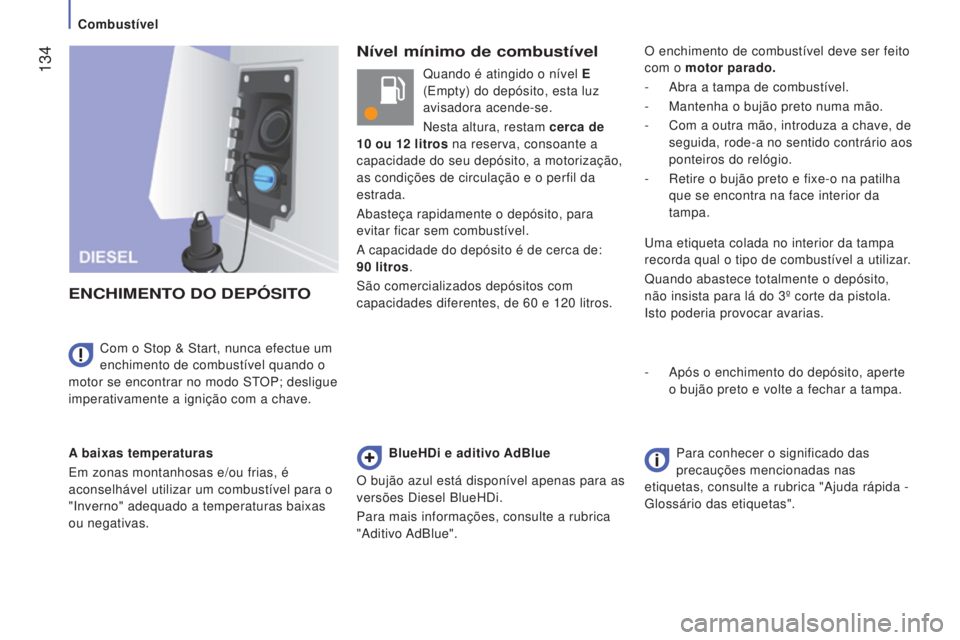

Nível mínimo de combustível
E
NC
h
IMENTO

DO

DEPÓSITO
A baixas temperaturas
Em zonas montanhosas e/ou frias, é
aconselhável utilizar um combustível para o
"Inverno" adequado a temperaturas baixas
ou negativas. Com o Stop & Start, nunca efectue um
enchimento de combustível quando o
motor se encontrar no modo STOP; desligue
imperativamente a ignição com a chave. Quando é atingido o nível E
(Empty) do depósito, esta luz
avisadora acende-se.
Nesta altura, restam cerca de
10 ou 12 litros na reserva, consoante a
capacidade do seu depósito, a motorização,
as condições de circulação e o perfil da
estrada.
Abasteça rapidamente o depósito, para
evitar ficar sem combustível.
A capacidade do depósito é de cerca de:
90
litros
.
São comercializados depósitos com
capacidades diferentes, de 60 e 120 litros.O enchimento de combustível deve ser feito
com o motor parado.
-
Abra a tampa de combustível.
-

Mantenha o bujão preto numa mão.
-

Com a outra mão, introduza a chave, de

seguida, rode-a no sentido contrário aos
ponteiros do relógio.
-
Retire o bujão preto e fixe-o na patilha

que se encontra na face interior da
tampa.
Uma etiqueta colada no interior da tampa
recorda qual o tipo de combustível a utilizar.
Quando abastece totalmente o depósito,
não insista para lá do 3º corte da pistola.
Isto poderia provocar avarias.
-
Após o enchimento do depósito, aperte

o bujão preto e volte a fechar a tampa.
Blue h Di e aditivo AdBlue
O bujão azul está disponível apenas para as
versões Diesel BlueHDi.
Para mais informações, consulte a rubrica
"Aditivo AdBlue". Para conhecer o significado das
precauções mencionadas nas
etiquetas, consulte a rubrica "Ajuda rápida -
Glossário das etiquetas".
Combustível

135
jumper_pt_Chap07_Verifications_ed01-2015

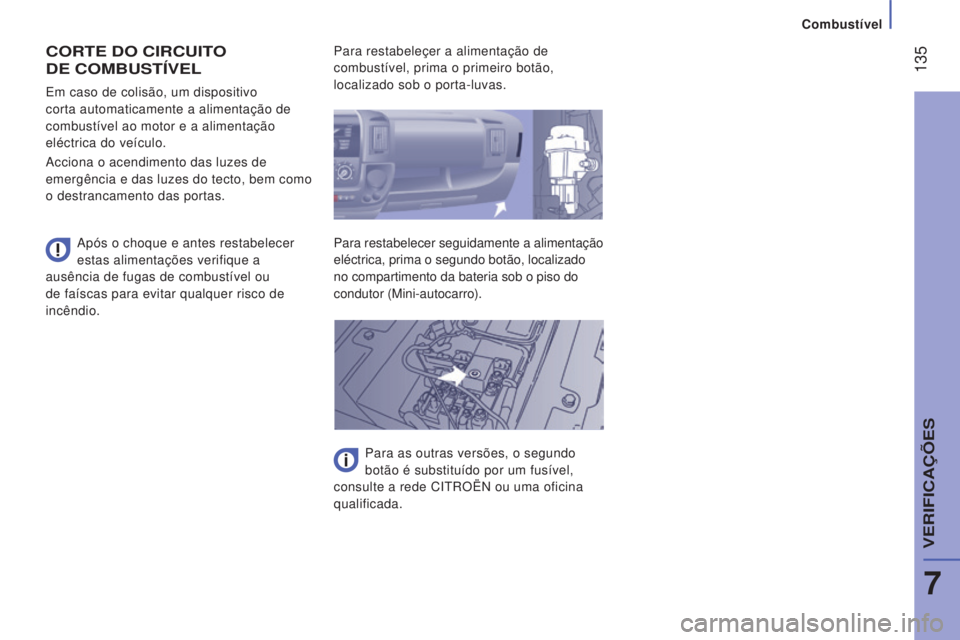

CORTE DO CIRCUITO
DE
COMBUSTÍVEL
Após o choque e antes restabelecer
estas alimentações verifique a
ausência de fugas de combustível ou
de faíscas para evitar qualquer risco de
incêndio. Em caso de colisão, um dispositivo
corta automaticamente a alimentação de
combustível ao motor e a alimentação
eléctrica do veículo.
Acciona o acendimento das luzes de
emergência e das luzes do tecto, bem como
o destrancamento das portas. Para restabeleçer a alimentação de
combustível, prima o primeiro botão,
localizado sob o porta-luvas.
Para restabelecer seguidamente a alimentação
eléctrica, prima o segundo botão, localizado
no compartimento da bateria sob o piso do
condutor (Mini-autocarro).
Para as outras versões, o segundo
botão é substituído por um fusível,
consulte a rede CITROËN ou uma oficina
qualificada.
Combustível
7
VERIFICAÇÕES

136
jumper_pt_Chap07_Verifications_ed01-2015

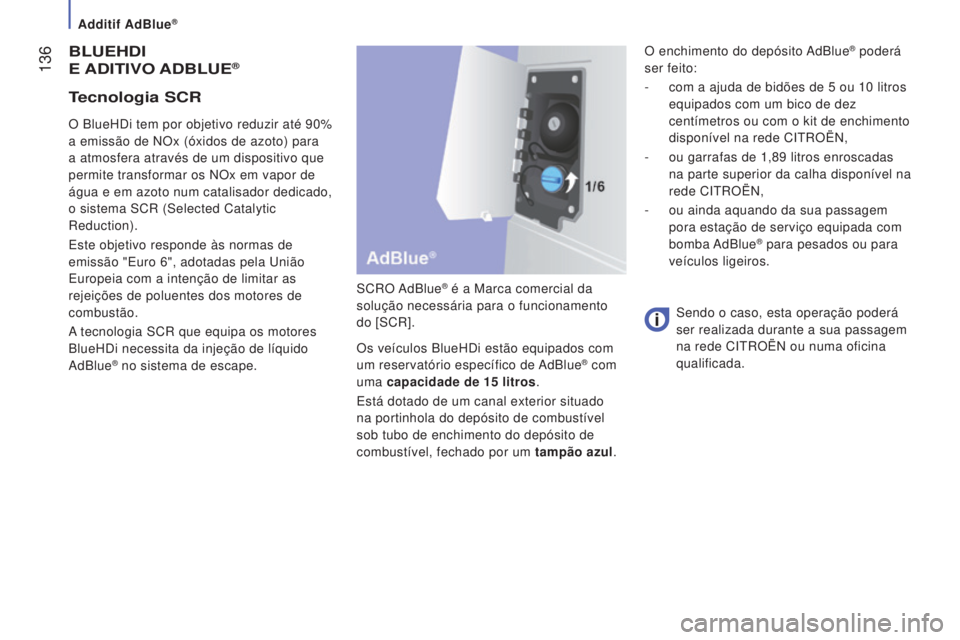

BLUEhDI
E ADITIVO A D B LUE®
SCRO AdBlue® é a Marca comercial da
solução necessária para o funcionamento
do [SCR].
Os veículos BlueHDi estão equipados com
um reservatório específico de AdBlue
® com
uma capacidade de 15

litros.
Está dotado de um canal exterior situado
na portinhola do depósito de combustível
sob tubo de enchimento do depósito de
combustível, fechado por um tampão azul.
O BlueHDi tem por objetivo reduzir até 90%
a emissão de NOx (óxidos de azoto) para
a atmosfera através de um dispositivo que
permite transformar os NOx em vapor de
água e em azoto num catalisador dedicado,
o sistema SCR (Selected Catalytic
Reduction).
Este objetivo responde às normas de
emissão "Euro 6", adotadas pela União
Europeia com a intenção de limitar as
rejeições de poluentes dos motores de
combustão.
A tecnologia SCR que equipa os motores
BlueHDi necessita da injeção de líquido
AdBlue® no sistema de escape.
Sendo o caso, esta operação poderá
ser realizada durante a sua passagem
na rede CITROËN ou numa oficina
qualificada.
Tecnologia SCR
O enchimento do depósito AdBlue® poderá
ser feito:
-

com a ajuda de bidões de 5


ou 10 litros
equipados com um bico de dez
centímetros ou com o kit de enchimento
disponível na rede CITROËN,
-

ou garrafas de 1,89


litros enroscadas
na parte superior da calha disponível na
rede CITROËN,
-

ou ainda aquando da sua passagem

pora estação de serviço equipada com
bomba AdBlue
® para pesados ou para
veículos ligeiros.
Additif AdBlue®

137
jumper_pt_Chap07_Verifications_ed01-2015

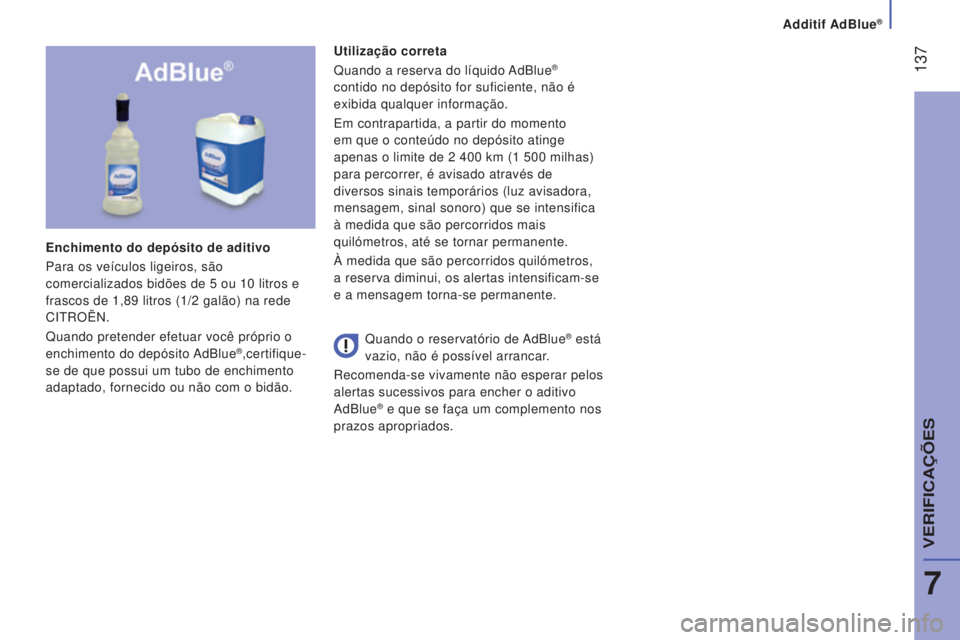

Utilização correta
Quando a reserva do líquido AdBlue®
contido no depósito for suficiente, não é
exibida qualquer informação.
Em contrapartida, a partir do momento
em que o conteúdo no depósito atinge
apenas o limite de 2

400

km (1

500

milhas)
para percorrer, é avisado através de
diversos sinais temporários (luz avisadora,
mensagem, sinal sonoro) que se intensifica
à medida que são percorridos mais
quilómetros, até se tornar permanente.
À medida que são percorridos quilómetros,
a reserva diminui, os alertas intensificam-se
e a mensagem torna-se permanente.
Enchimento do depósito de aditivo
Para os veículos ligeiros, são
comercializados bidões de 5

ou 10

litros e
frascos de 1,89

litros (1/2

galão) na rede
CITROËN.
Quando pretender efetuar você próprio o
enchimento do depósito AdBlue
®,certifique-
se de que possui um tubo de enchimento
adaptado, fornecido ou não com o bidão. Quando o reservatório de AdBlue
® está
vazio, não é possível arrancar.
Recomenda-se vivamente não esperar pelos
alertas sucessivos para encher o aditivo
AdBlue
® e que se faça um complemento nos
prazos apropriados.
Additif AdBlue®
7
VERIFICAÇÕES

138
jumper_pt_Chap07_Verifications_ed01-2015

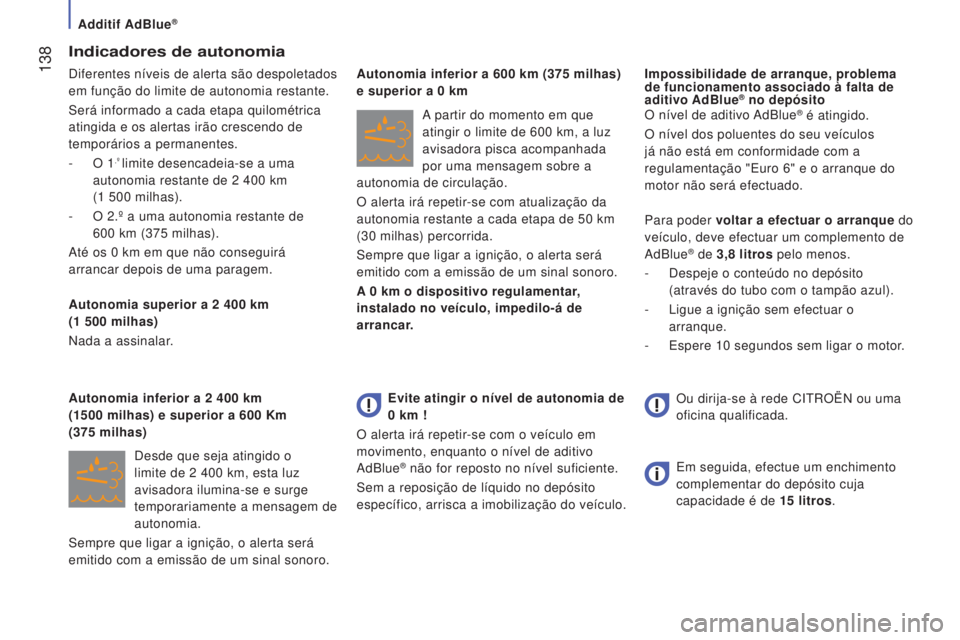

Indicadores de autonomia
Diferentes níveis de alerta são despoletados
em função do limite de autonomia restante.
Será informado a cada etapa quilométrica
atingida e os alertas irão crescendo de
temporários a permanentes.
-
O 1.º limite desencadeia-se a uma
autonomia restante de 2 400 km
(1

500 milhas).
-

O 2.º a uma autonomia restante de

600

km (375 milhas).
Até os 0
km em que não conseguirá
arrancar depois de uma paragem.
Autonomia superior a 2
400 km
(1

500

milhas)
Nada a assinalar.
Desde que seja atingido o


limite de 2
400 km, esta luz
avisadora ilumina-se e surge
temporariamente a mensagem de
autonomia.
Sempre que ligar a ignição, o alerta será
emitido com a emissão de um sinal sonoro. Autonomia inferior a 2
400 km
(1500

milhas) e superior a 600 Km
(375

milhas) A partir do momento em que
atingir o limite de 600
km, a luz
avisadora pisca acompanhada
por uma mensagem sobre a
autonomia de circulação.
O alerta irá repetir-se com atualização da
autonomia restante a cada etapa de 50
km
(30
milhas) percorrida.
Sempre que ligar a ignição, o alerta será
emitido com a emissão de um sinal sonoro.
A 0
km o dispositivo regulamentar,
instalado no veículo, impedilo-á de
arrancar. O nível de aditivo AdBlue
® é atingido.
O nível dos poluentes do seu veículos
já não está em conformidade com a
regulamentação "Euro 6" e o arranque do
motor não será efectuado.
Para poder voltar a efectuar o arranque do
veículo, deve efectuar um complemento de
AdBlue
® de 3,8 litros pelo menos.
-

Despeje o conteúdo no depósito

(através do tubo com o tampão azul).
-

Ligue a ignição sem efectuar o

arranque.
-

Espere 10
segundos sem ligar o motor.
Autonomia inferior a 600

km
(375

milhas)
e superior a 0

km
Impossibilidade de arranque, problema
de funcionamento associado à falta de
aditivo AdBlue
®
no depósito
Evite atingir o nível de autonomia de
0

km !
O alerta irá repetir-se com o veículo em
movimento, enquanto o nível de aditivo
AdBlue
® não for reposto no nível suficiente.
Sem a reposição de líquido no depósito
específico, arrisca a imobilização do veículo. Em seguida, efectue um enchimento
complementar do depósito cuja
capacidade é de 15
litros.
Ou dirija-se à rede CITROËN ou uma
oficina qualificada.
Additif AdBlue®
