Page 21 of 232
19

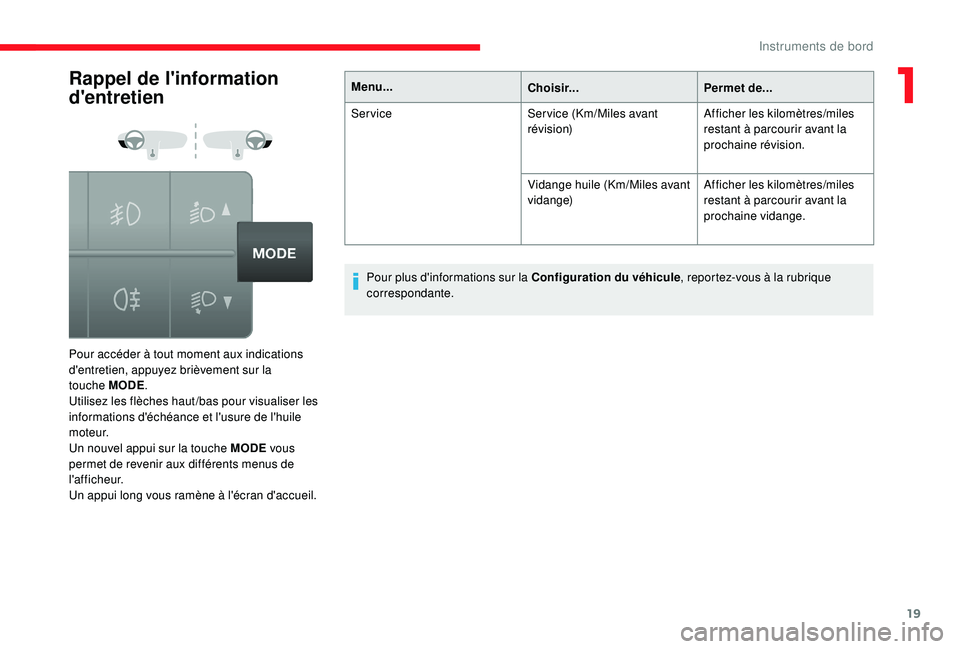

Rappel de l'information
d'entretien
Pour accéder à tout moment aux indications
d'entretien, appuyez brièvement sur la
touche
MODE.
Utilisez les flèches haut /bas pour visualiser les
informations d'échéance et l'usure de l'huile
moteur.
Un nouvel appui sur la touche MODE vous
permet de revenir aux différents menus de
l 'a f f i c h e u r.
Un appui long vous ramène à l'écran d'accueil. Menu...
Choisir...Permet de...
Service Ser vice (Km/Miles avant
révision)Afficher les
kilomètres/miles
restant à parcourir avant la
prochaine révision.
Vidange huile (Km/Miles avant
v i d a n g e) Afficher les
kilomètres/miles
restant à parcourir avant la
prochaine vidange.
Pour plus d'informations sur la Configuration du véhicule , reportez-vous à la rubrique
correspondante.
1
Instruments de bord

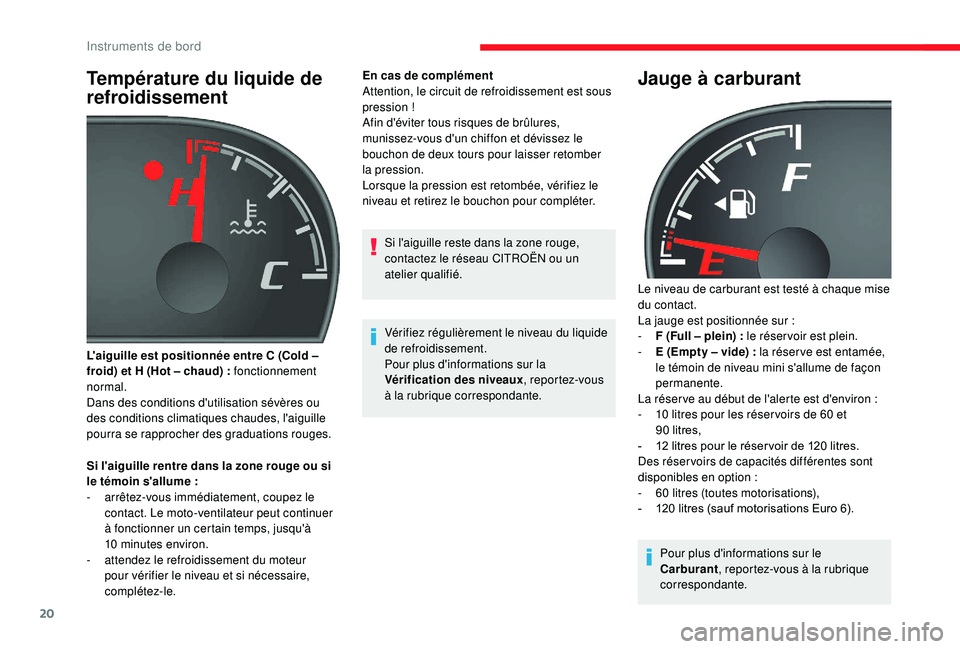

Page 22 of 232
20
Température du liquide de
refroidissement
Si l'aiguille rentre dans la zone rouge ou si
le témoin s'allume :
-
a
rrêtez-vous immédiatement, coupez le
contact. Le moto-ventilateur peut continuer
à fonctionner un certain temps, jusqu'à
10
minutes environ.
-
a
ttendez le refroidissement du moteur
pour vérifier le niveau et si nécessaire,
complétez-le. En cas de complément
Attention, le circuit de refroidissement est sous
pression !
Afin d'éviter tous risques de brûlures,
munissez-vous d'un chiffon et dévissez le
bouchon de deux tours pour laisser retomber
la pression.
Lorsque la pression est retombée, vérifiez le
niveau et retirez le bouchon pour compléter.
L'aiguille est positionnée entre C (Cold –
froid) et H (Hot – chaud) : fonctionnement
normal.
Dans des conditions d'utilisation sévères ou
des conditions climatiques chaudes, l'aiguille
pourra se rapprocher des graduations rouges. Si l'aiguille reste dans la zone rouge,
contactez le réseau CITROËN ou un
atelier qualifié.
Vérifiez régulièrement le niveau du liquide
de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux
, reportez-vous
à la rubrique correspondante.
Jauge à carburant
Le niveau de carburant est testé à chaque mise
du contact.
La jauge est positionnée sur
:
-
F (
Full – plein) : le réservoir est plein.
-
E (
Empty – vide) : la réser ve est entamée,
le témoin de niveau mini s'allume de façon
permanente.
La réser ve au début de l'alerte est d'environ
:
-
1
0 litres pour les réser voirs de 60 et
90
litres,
-
1
2 litres pour le réser voir de 120 litres.
Des réser voirs de capacités différentes sont
disponibles en option
:
-
6
0
litres (toutes motorisations),
-
1
20 litres (sauf motorisations Euro 6).
Pour plus d'informations sur le
Carburant , reportez-vous à la rubrique
correspondante.
Instruments de bord

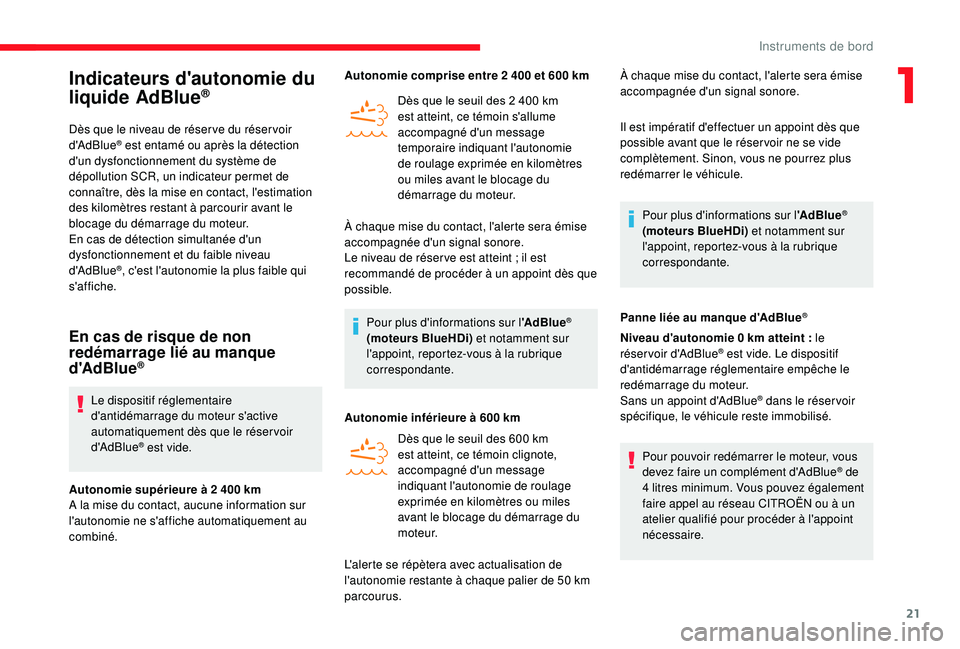

Page 23 of 232
21
Indicateurs d'autonomie du
liquide AdBlue®
Dès que le niveau de réser ve du réser voir
d'AdBlue® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise en contact, l'estimation
des
kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche.
En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné. Autonomie comprise entre 2 400 et 600
km
Dès que le seuil des 2 400 km
est atteint, ce témoin s'allume
accompagné d'un message
temporaire indiquant l'autonomie
de roulage exprimée en kilomètres
ou miles avant le blocage du
démarrage du moteur.
À chaque mise du contact, l'alerte sera émise
accompagnée d'un signal sonore.
Le niveau de réser ve est atteint ; il est
recommandé de procéder à un appoint dès que
possible.
Pour plus d'informations sur l 'AdBlue
®
(moteurs BlueHDi) et notamment sur
l'appoint, reportez-vous à la rubrique
correspondante.
Autonomie inférieure à 600
km
Dès que le seuil des 600
km
est atteint, ce témoin clignote,
accompagné d'un message
indiquant l'autonomie de roulage
exprimée en
kilomètres ou miles
avant le blocage du démarrage du
moteur. À chaque mise du contact, l'alerte sera émise
accompagnée d'un signal sonore.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement. Sinon, vous ne pourrez plus
redémarrer le véhicule.
Pour plus d'informations sur l 'AdBlue
®
(moteurs BlueHDi) et notamment sur
l'appoint, reportez-vous à la rubrique
correspondante.
Panne liée au manque d'AdBlue
®
Niveau d'autonomie 0 km atteint : le
réservoir d'AdBlue® est vide. Le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.
Sans un appoint d'AdBlue
® dans le réser voir
spécifique, le véhicule reste immobilisé.
Pour pouvoir redémarrer le moteur, vous
devez faire un complément d'AdBlue
® de
4
litres minimum. Vous pouvez également
faire appel au réseau CITROËN ou à un
atelier qualifié pour procéder à l'appoint
nécessaire.
L'alerte se répètera avec actualisation de
l'autonomie restante à chaque palier de 50
km
parcourus.
1
Instruments de bord

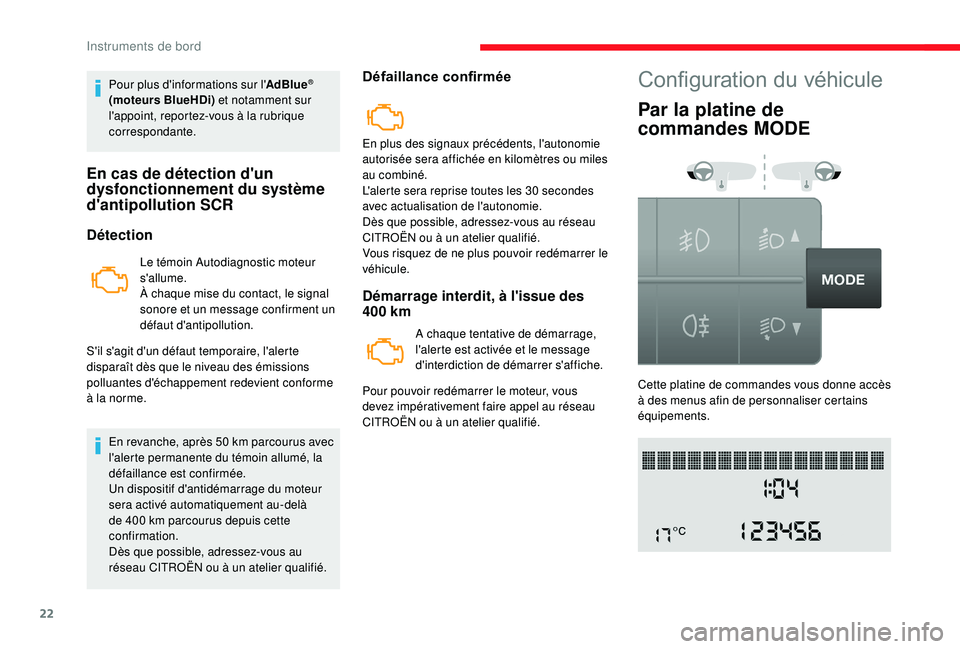

Page 24 of 232
22
Pour plus d'informations sur l'AdBlue®
(moteurs BlueHDi) et notamment sur
l'appoint, reportez-vous à la rubrique
correspondante.
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Détection
Le témoin Autodiagnostic moteur
s'allume.
À chaque mise du contact, le signal
sonore et un message confirment un
défaut d'antipollution.
S'il s'agit d'un défaut temporaire, l'alerte
disparaît dès que le niveau des émissions
polluantes d'échappement redevient conforme
à la norme.
En revanche, après 50
km parcourus avec
l'alerte permanente du témoin allumé, la
défaillance est confirmée.
Un dispositif d'antidémarrage du moteur
sera activé automatiquement au-delà
de 400
km parcourus depuis cette
confirmation.
Dès que possible, adressez-vous au
réseau CITROËN ou à un atelier qualifié.
Défaillance confirmée
En plus des signaux précédents, l'autonomie
autorisée sera affichée en kilomètres ou miles
au combiné.
L'alerte sera reprise toutes les 30
secondes
avec actualisation de l'autonomie.
Dès que possible, adressez-vous au réseau
CITROËN ou à un atelier qualifié.
Vous risquez de ne plus pouvoir redémarrer le
véhicule.
Démarrage interdit, à l'issue des
400 km
A chaque tentative de démarrage,
l'alerte est activée et le message
d'interdiction de démarrer s'affiche.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.
Configuration du véhicule
Par la platine de
commandes MODE
Cette platine de commandes vous donne accès
à des menus afin de personnaliser certains
équipements.
Instruments de bord

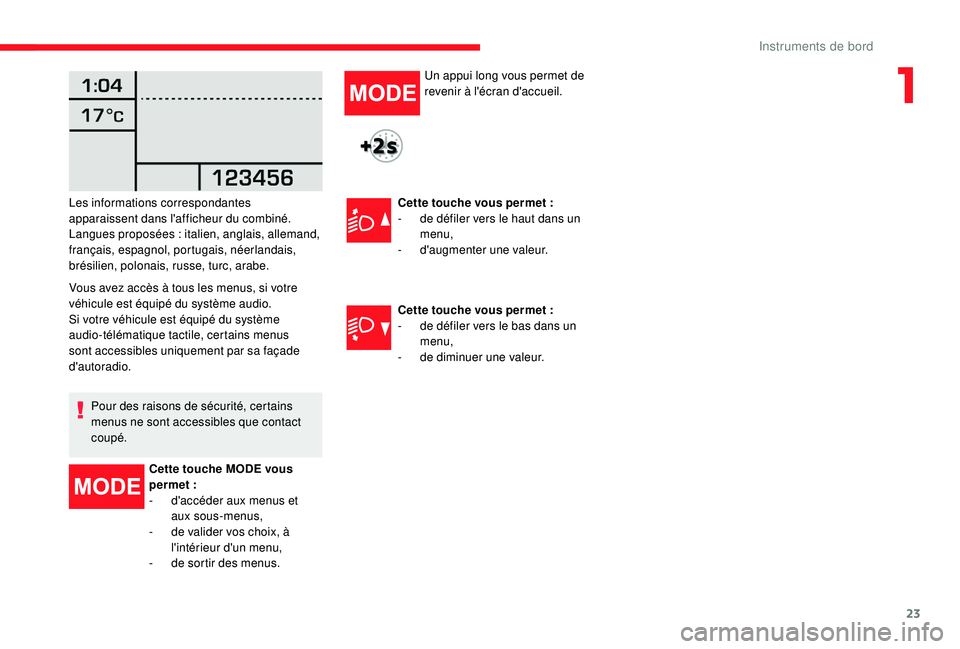

Page 25 of 232
23
Vous avez accès à tous les menus, si votre
véhicule est équipé du système audio.
Si votre véhicule est équipé du système
audio-télématique tactile, certains menus
sont accessibles uniquement par sa façade
d'autoradio.Pour des raisons de sécurité, certains
menus ne sont accessibles que contact
coupé.
Les informations correspondantes
apparaissent dans l'afficheur du combiné.
Langues proposées
: italien, anglais, allemand,
français, espagnol, portugais, néerlandais,
brésilien, polonais, russe, turc, arabe.
Cette touche MODE vous
permet :
-
d
'accéder aux menus et
aux sous-menus,
-
d
e valider vos choix, à
l'intérieur d'un menu,
-
d
e sortir des menus. Un appui long vous permet de
revenir à l'écran d'accueil.
Cette touche vous permet
:
-
d
e défiler vers le haut dans un
menu,
-
d
'augmenter une valeur.
Cette touche vous permet
:
-
d
e défiler vers le bas dans un
menu,
-
de
diminuer une valeur.
1
Instruments de bord

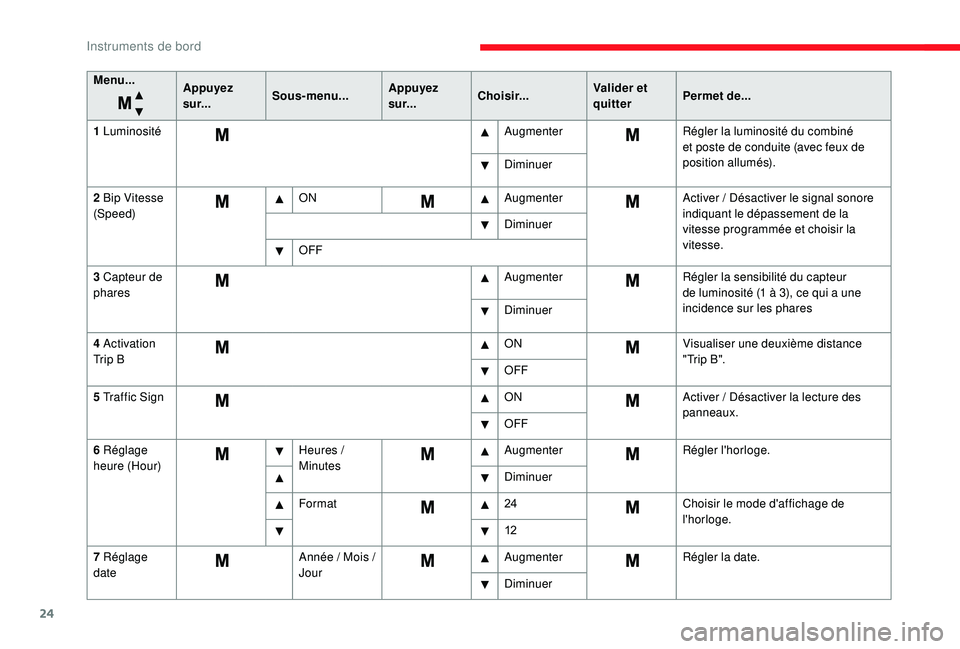

Page 26 of 232
24
Menu...Appuyez
sur...Sous-menu... Appuyez
sur...Choisir... Valider et
quitterPermet de...
1 Luminosité AugmenterRégler la luminosité du combiné
et poste de conduite (avec feux de
position allumés).
Diminuer
2 Bip Vitesse
(Speed) ON
AugmenterActiver
/ Désactiver le signal sonore
indiquant le dépassement de la
vitesse programmée et choisir la
vitesse.
Diminuer
OFF
3 Capteur de
phares Augmenter
Régler la sensibilité du capteur
de luminosité (1 à 3), ce qui a une
incidence sur les phares
Diminuer
4 Activation
Tr i p B ON
Visualiser une deuxième distance
" Tr i p B ".
OFF
5 Traffic Sign ONActiver
/ Désactiver la lecture des
panneaux.
OFF
6 Réglage
heure (Hour) Heures
/
Minutes Augmenter
Régler l'horloge.
Diminuer
Format 24Choisir le mode d'affichage de
l'horloge.
12
7 Réglage
date Année
/ Mois /
Jour Augmenter
Régler la date.
Diminuer
Instruments de bord

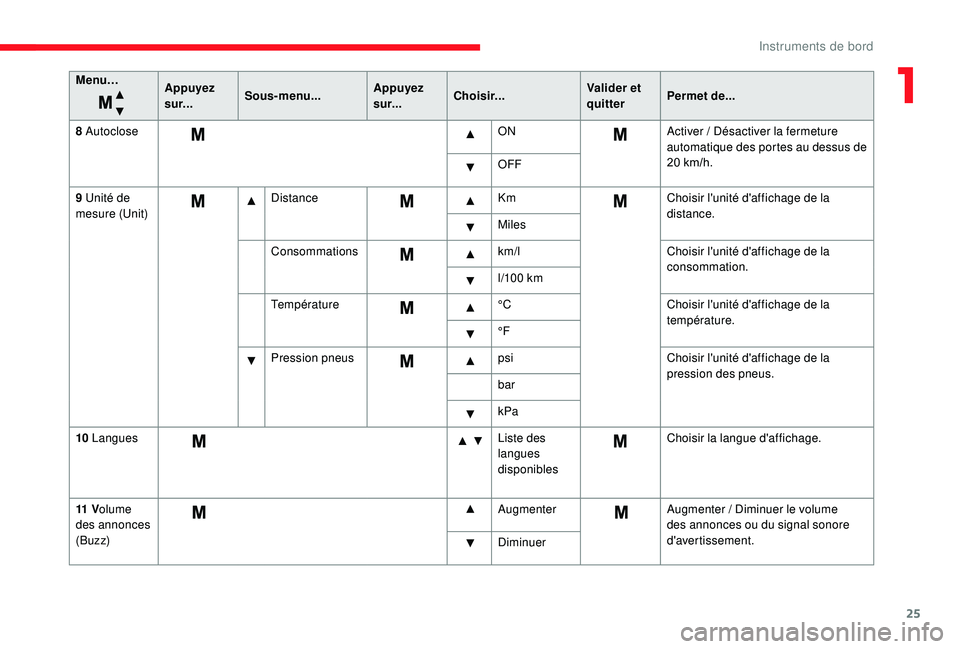

Page 27 of 232
25
Menu…Appuyez
sur...Sous-menu... Appuyez
sur...Choisir... Valider et
quitterPermet de...
8 Autoclose ONActiver
/ Désactiver la fermeture
automatique des portes au dessus de
20
km/h.
OFF
9 Unité de
mesure (Unit) Distance
KmChoisir l'unité d'affichage de la
distance.
Miles
Consommations km/lChoisir l'unité d'affichage de la
consommation.
l/10 0
km
Température °CChoisir l'unité d'affichage de la
température.
°F
Pression pneus psiChoisir l'unité d'affichage de la
pression des pneus.
bar
kPa
10 Langues Liste des
langues
disponiblesChoisir la langue d'affichage.
11
Volume
des annonces
(Buz z) Augmenter
Augmenter
/ Diminuer le volume
des annonces ou du signal sonore
d'avertissement.
Diminuer
1
Instruments de bord

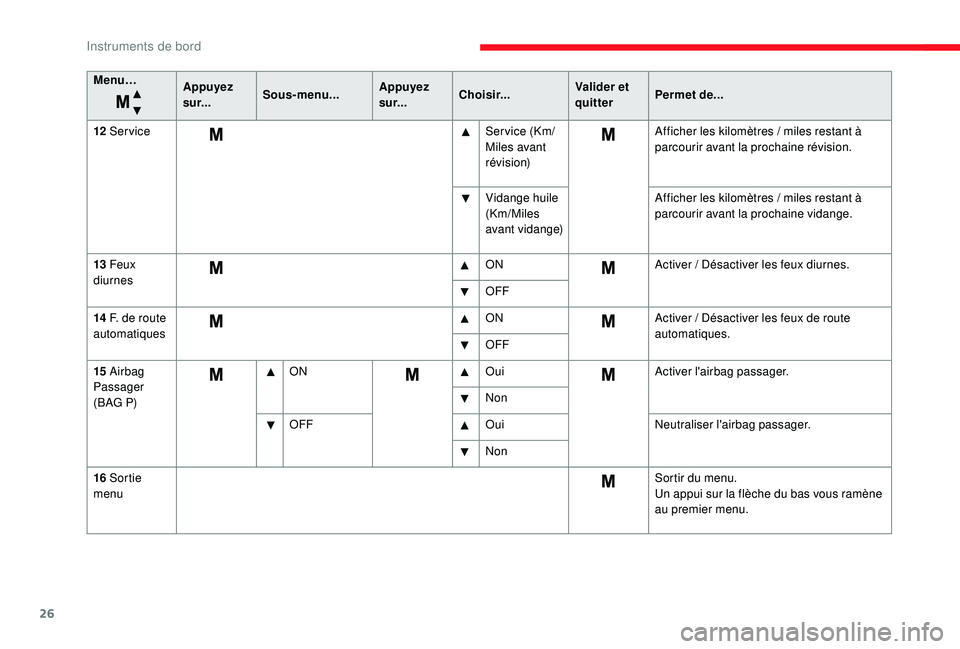

Page 28 of 232
26
Menu…Appuyez
sur...Sous-menu... Appuyez
sur...Choisir... Valider et
quitterPermet de...
12 Service Service (Km/
Miles avant
révision)Afficher les
kilomètres / miles restant à
parcourir avant la prochaine révision.
Vidange huile
(Km/Miles
avant vidange) Afficher les
kilomètres / miles restant à
parcourir avant la prochaine vidange.
13 Feux
diurnes ON
Activer
/ Désactiver les feux diurnes.
OFF
14 F. de route
automatiques ON
Activer
/ Désactiver les feux de route
automatiques.
OFF
15 Airbag
Passager
(BAG P) ON
OuiActiver l'airbag passager.
Non
OFF OuiNeutraliser l'airbag passager.
Non
16 Sortie
menu Sortir du menu.
Un appui sur la flèche du bas vous ramène
au premier menu.
Instruments de bord

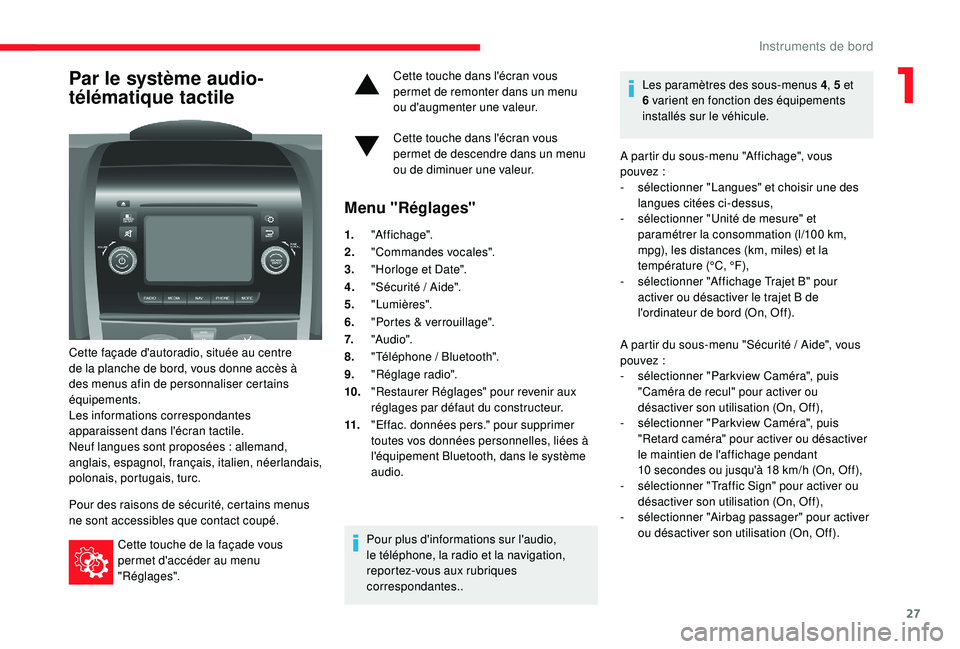

Page 29 of 232
27
Par le système audio-
télématique tactile
Cette façade d'autoradio, située au centre
de la planche de bord, vous donne accès à
des menus afin de personnaliser certains
équipements.
Les informations correspondantes
apparaissent dans l'écran tactile.
Neuf langues sont proposées : allemand,
anglais, espagnol, français, italien, néerlandais,
polonais, portugais, turc.
Pour des raisons de sécurité, certains menus
ne sont accessibles que contact coupé. Cette touche de la façade vous
permet d'accéder au menu
"Réglages". Cette touche dans l'écran vous
permet de remonter dans un menu
ou d'augmenter une valeur.
Cette touche dans l'écran vous
permet de descendre dans un menu
ou de diminuer une valeur.
Menu "Réglages"
1.
"Affichage".
2. "Commandes vocales".
3. "Horloge et Date".
4. "Sécurité
/ Aide".
5. "Lumières".
6. "Portes & verrouillage".
7. "Audi o".
8. "Téléphone
/ Bluetooth".
9. "Réglage radio".
10. "Restaurer Réglages" pour revenir aux
réglages par défaut du constructeur.
11. "Effac. données pers." pour supprimer
toutes vos données personnelles, liées à
l'équipement Bluetooth, dans le système
audio.
Pour plus d'informations sur l'audio,
le téléphone, la radio et la navigation,
reportez-vous aux rubriques
correspondantes.. Les paramètres des sous-menus 4
, 5 et
6 varient en fonction des équipements
installés sur le véhicule.
A partir du sous-menu "Affichage", vous
pouvez
:
-
s
électionner "Langues" et choisir une des
langues citées ci-dessus,
-
s
électionner "Unité de mesure" et
paramétrer la consommation (l/100 km,
mpg), les distances (km, miles) et la
température (°C, °F),
-
s
électionner "Affichage Trajet B" pour
activer ou désactiver le trajet B de
l'ordinateur de bord (On, Off).
A partir du sous-menu "Sécurité
/ Aide", vous
pouvez
:
-
s
électionner "Parkview Caméra", puis
"Caméra de recul" pour activer ou
désactiver son utilisation (On, Off),
-
s
électionner "Parkview Caméra", puis
"Retard caméra" pour activer ou désactiver
le maintien de l'affichage pendant
10
secondes ou jusqu'à 18 km/h (On, Off),
-
s
électionner "Traffic Sign" pour activer ou
désactiver son utilisation (On, Off),
-
s
électionner "Airbag passager" pour activer
ou désactiver son utilisation (On, Off).
1
Instruments de bord

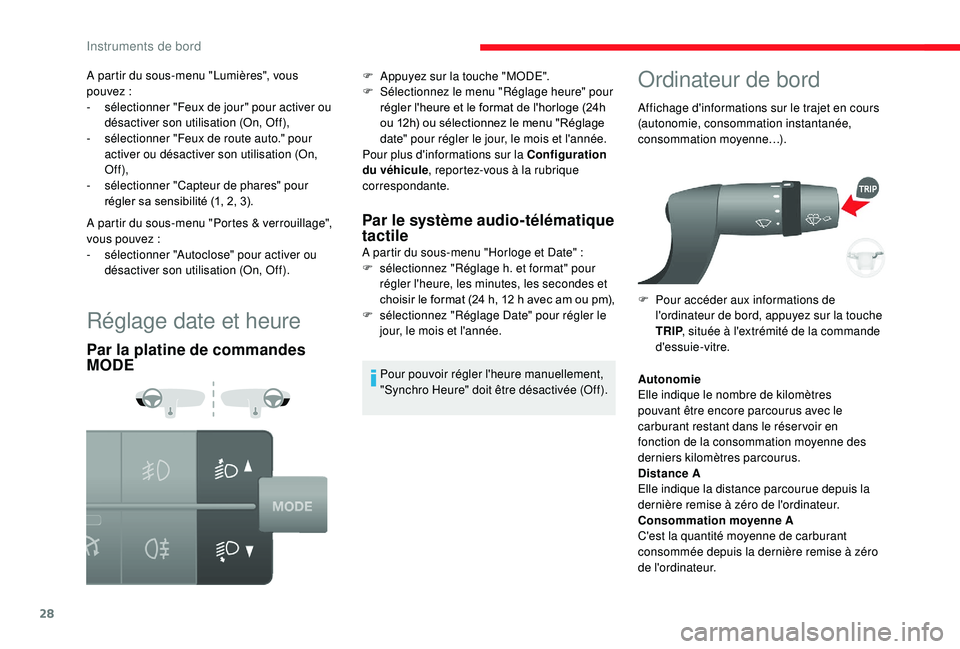

Page 30 of 232
28
Réglage date et heure
Par la platine de commandes
MODEPar le système audio-télématique
tactile
A partir du sous-menu "Horloge et Date" :
F s électionnez "Réglage h. et format" pour
régler l'heure, les
minutes, les secondes et
choisir le format (24 h, 12 h avec am ou pm),
F
s
électionnez "Réglage Date" pour régler le
jour, le mois et l'année.
Pour pouvoir régler l'heure manuellement,
"Synchro Heure" doit être désactivée (Off).
Ordinateur de bord
Affichage d'informations sur le trajet en cours
(autonomie, consommation instantanée,
consommation moyenne…).
F
P
our accéder aux informations de
l'ordinateur de bord, appuyez sur la touche
TRIP , située à l'extrémité de la commande
d'essuie-vitre.
A partir du sous-menu "Lumières", vous
pouvez
:
-
s
électionner "Feux de jour" pour activer ou
désactiver son utilisation (On, Off),
-
s
électionner "Feux de route auto." pour
activer ou désactiver son utilisation (On,
Off),
-
s
électionner "Capteur de phares" pour
régler sa sensibilité (1, 2, 3).
A partir du sous-menu "Portes & verrouillage",
vous pouvez
:
-
sé
lectionner "Autoclose" pour activer ou
désactiver son utilisation (On, Off). F
A
ppuyez sur la touche "MODE".
F
S
électionnez le menu "Réglage heure" pour
régler l'heure et le format de l'horloge (24h
ou 12h) ou sélectionnez le menu "Réglage
date" pour régler le jour, le mois et l'année.
Pour plus d'informations sur la Configuration
du véhicule , reportez-vous à la rubrique
correspondante.
Autonomie
Elle indique le nombre de
kilomètres
pouvant être encore parcourus avec le
carburant restant dans le réser voir en
fonction de la consommation moyenne des
derniers
kilomètres parcourus.
Distance A
Elle indique la distance parcourue depuis la
dernière remise à zéro de l'ordinateur.
Consommation moyenne A
C'est la quantité moyenne de carburant
consommée depuis la dernière remise à zéro
de l'ordinateur.
Instruments de bord
