CITROEN JUMPER 2020 Instrukcja obsługi (in Polish)

129

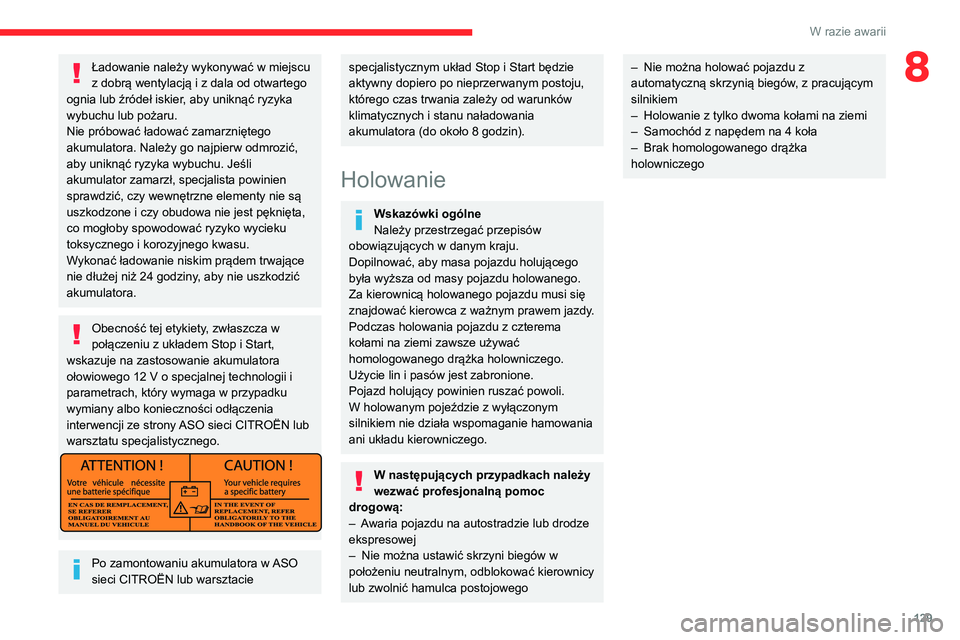

W razie awarii
8Ładowanie należy wykonywać w miejscu
z dobrą wentylacją i z dala od otwartego
ognia lub źródeł iskier, aby uniknąć ryzyka
wybuchu lub pożaru.
Nie próbować ładować zamarzniętego
akumulatora. Należy go najpierw odmrozić,
aby uniknąć ryzyka wybuchu. Jeśli
akumulator zamarzł, specjalista powinien
sprawdzić, czy wewnętrzne elementy nie są
uszkodzone i czy obudowa nie jest pęknięta,
co mogłoby spowodować ryzyko wycieku
toksycznego i korozyjnego kwasu.
Wykonać ładowanie niskim prądem trwające
nie dłużej niż 24 godziny, aby nie uszkodzić
akumulatora.
Obecność tej etykiety, zwłaszcza w
połączeniu z układem Stop i Start,
wskazuje na zastosowanie akumulatora
ołowiowego 12 V o specjalnej technologii i
parametrach, który wymaga w przypadku
wymiany albo konieczności odłączenia
interwencji ze strony ASO sieci CITROËN lub
warsztatu specjalistycznego.
Po zamontowaniu akumulatora w ASO
sieci CITROËN lub warsztacie
specjalistycznym układ Stop i Start będzie
aktywny dopiero po nieprzerwanym postoju,
którego czas trwania zależy od warunków
klimatycznych i stanu naładowania
akumulatora (do około 8 godzin).
Holowanie
Wskazówki ogólne
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Dopilnować, aby masa pojazdu holującego
była wyższa od masy pojazdu holowanego.
Za kierownicą holowanego pojazdu musi się
znajdować kierowca z ważnym prawem jazdy.
Podczas holowania pojazdu z czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
W holowanym pojeździe z wyłączonym
silnikiem nie działa wspomaganie hamowania
ani układu kierowniczego.
W następujących przypadkach należy
wezwać profesjonalną pomoc
drogową:
– Awaria pojazdu na autostradzie lub drodze
ekspresowej
– Nie można ustawić skrzyni biegów w
położeniu neutralnym, odblokować kierownicy
lub zwolnić hamulca postojowego
– Nie można holować pojazdu z
automatyczną skrzynią biegów, z pracującym
silnikiem
– Holowanie z tylko dwoma kołami na ziemi
– Samochód z napędem na 4 koła
– Brak homologowanego drążka
holowniczego

130
W razie awarii

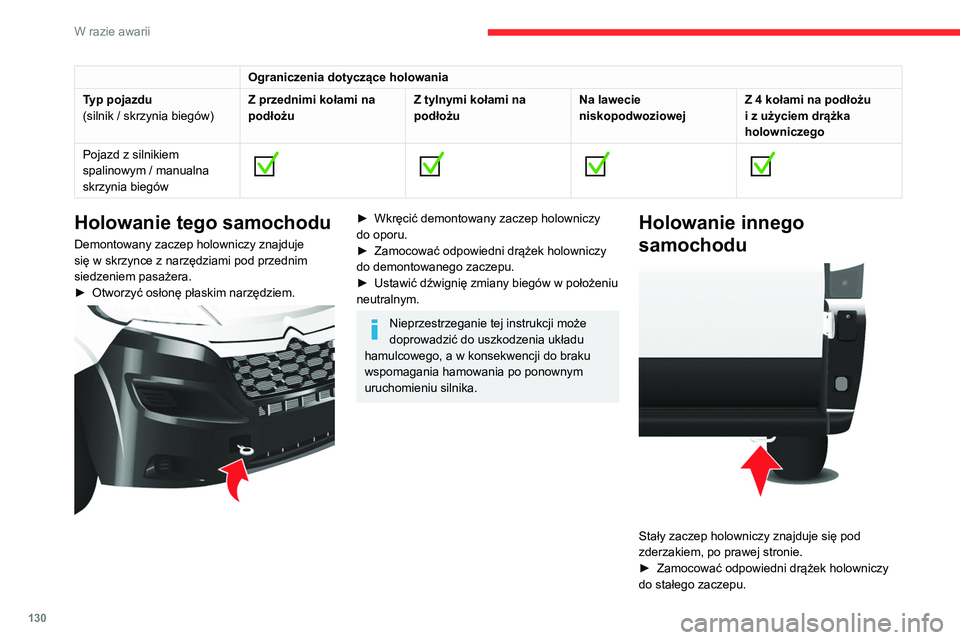

Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożu Z tylnymi kołami na
podłożu Na lawecie
niskopodwoziowej Z 4 kołami na podłożu
i z użyciem drążka
holowniczego
Pojazd z silnikiem
spalinowym / manualna
skrzynia biegów


Holowanie tego samochodu
Demontowany zaczep holowniczy znajduje
się w skrzynce z narzędziami pod przednim
siedzeniem pasażera.
► Otworzyć osłonę płaskim narzędziem.


► Wkręcić demontowany zaczep holowniczy
do oporu.
► Zamocować odpowiedni drążek holowniczy
do demontowanego zaczepu.
► Ustawić dźwignię zmiany biegów w położeniu
neutralnym.
Nieprzestrzeganie tej instrukcji może
doprowadzić do uszkodzenia układu
hamulcowego, a w konsekwencji do braku
wspomagania hamowania po ponownym
uruchomieniu silnika.
Holowanie innego
samochodu


Stały zaczep holowniczy znajduje się pod
zderzakiem, po prawej stronie.
► Zamocować odpowiedni drążek holowniczy
do stałego zaczepu.

131

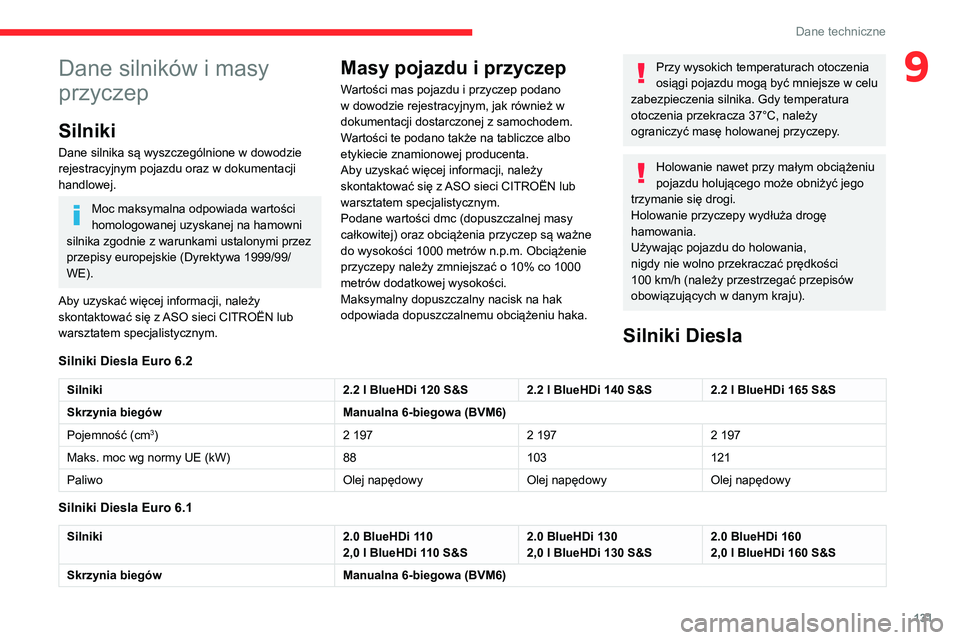

Dane techniczne
9Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z warunkami ustalonymi przez
przepisy europejskie (Dyrektywa 1999/99/
WE).
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Masy pojazdu i przyczep
Wartości mas pojazdu i przyczep podano
w dowodzie rejestracyjnym, jak również w
dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Podane wartości dmc (dopuszczalnej masy
całkowitej) oraz obciążenia przyczep są ważne
do wysokości 1000 metrów n.p.m. Obciążenie
przyczepy należy zmniejszać o 10% co 1000
metrów dodatkowej wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37°C, należy
ograniczyć masę holowanej przyczepy.
Holowanie nawet przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100 km/h (należy przestrzegać przepisów
obowiązujących w danym kraju).
Silniki Diesla
Silniki Diesla Euro 6.2
Silniki 2.2 l BlueHDi 120 S&S2.2 l BlueHDi 140 S&S2.2 l BlueHDi 165 S&S
Skrzynia biegów Manualna 6-biegowa (BVM6)
Pojemność (cm
3) 2 1972 1972 197
Maks. moc wg normy UE (kW) 88103121
Paliwo Olej napędowyOlej napędowyOlej napędowy
Silniki Diesla Euro 6.1
Silniki 2.0 BlueHDi 110
2,0 l BlueHDi 110 S&S 2.0 BlueHDi 130
2,0 l BlueHDi 130 S&S 2.0 BlueHDi 160
2,0 l BlueHDi 160 S&S
Skrzynia biegów Manualna 6-biegowa (BVM6)

132
Dane techniczne

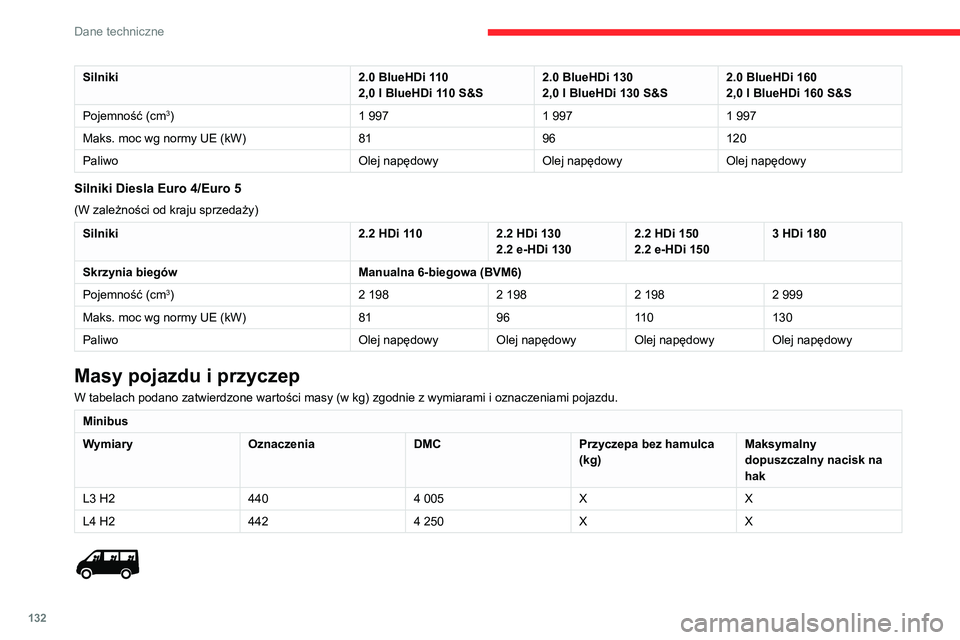

Silniki2.0 BlueHDi 110
2,0 l BlueHDi 110 S&S 2.0 BlueHDi 130
2,0 l BlueHDi 130 S&S 2.0 BlueHDi 160
2,0 l BlueHDi 160 S&S
Pojemność (cm
3) 1 9971 9971 997
Maks. moc wg normy UE (kW) 8196120
Paliwo Olej napędowyOlej napędowyOlej napędowy
Silniki Diesla Euro 4/Euro 5
(W zależności od kraju sprzedaży)
Silniki 2.2 HDi 1102.2 HDi 130
2.2 e-HDi 130 2.2 HDi 150
2.2 e-HDi 150 3 HDi 180
Skrzynia biegów Manualna 6-biegowa (BVM6)
Pojemność (cm
3) 2 1982 1982 1982 999
Maks. moc wg normy UE (kW) 819611 0130
Paliwo Olej napędowyOlej napędowyOlej napędowyOlej napędowy
Masy pojazdu i przyczep
W tabelach podano zatwierdzone wartości masy (w kg) zgodnie z wymiarami i oznaczeniami pojazdu.
Minibus
Wymiary OznaczeniaDMCPrzyczepa bez hamulca
(kg) Maksymalny
dopuszczalny nacisk na
hak
L3 H2 4404 005XX
L4 H2 4424 250XX

133
Dane techniczne
9W przypadku wersji Combi maksymalna masa przyczepy z hamulcem (w ramach DMC zespołu pojazdów), na pochyłości 10% lub 12% gradient, wynosi:
2500 kg.
Combi z 5-6 miejscami
Wymiary OznaczeniaDMCPrzyczepa bez hamulca
(kg) Maksymalny
dopuszczalny nacisk na
hak
L1 H1 303000750150*/100**
33 3 300750150*/100**
L2 H2 333 300750150*/100**
435 3 500750150*/120**
Combi z 7-8-9 miejscami
Wymiary OznaczeniaDMCPrzyczepa bez hamulca
(kg) Maksymalny
dopuszczalny nacisk na
hak
L1 H1 303 150750150*/100**
L2 H2 333 300750150*/100**
* Tylko Euro 6.2.
** Poza Euro 6.2.

134
Dane techniczne

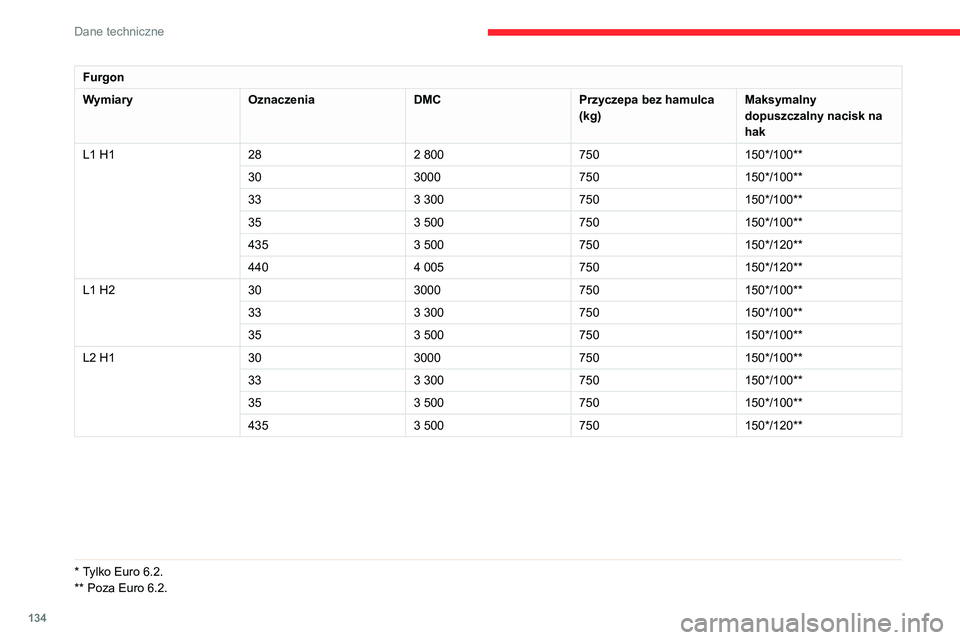

Furgon
Wymiary OznaczeniaDMCPrzyczepa bez hamulca
(kg) Maksymalny
dopuszczalny nacisk na
hak
L1 H1 282 800750150*/100**
30 3000750150*/100**
33 3 300750150*/100**
35 3 500750150*/100**
435 3 500750150*/120**
440 4 005750150*/120**
L1 H2 303000750150*/100**
33 3 300750150*/100**
35 3 500750150*/100**
L2 H1 303000750150*/100**
33 3 300750150*/100**
35 3 500750150*/100**
435 3 500750150*/120**
* Tylko Euro 6.2.
** Poza Euro 6.2.

135
Dane techniczne

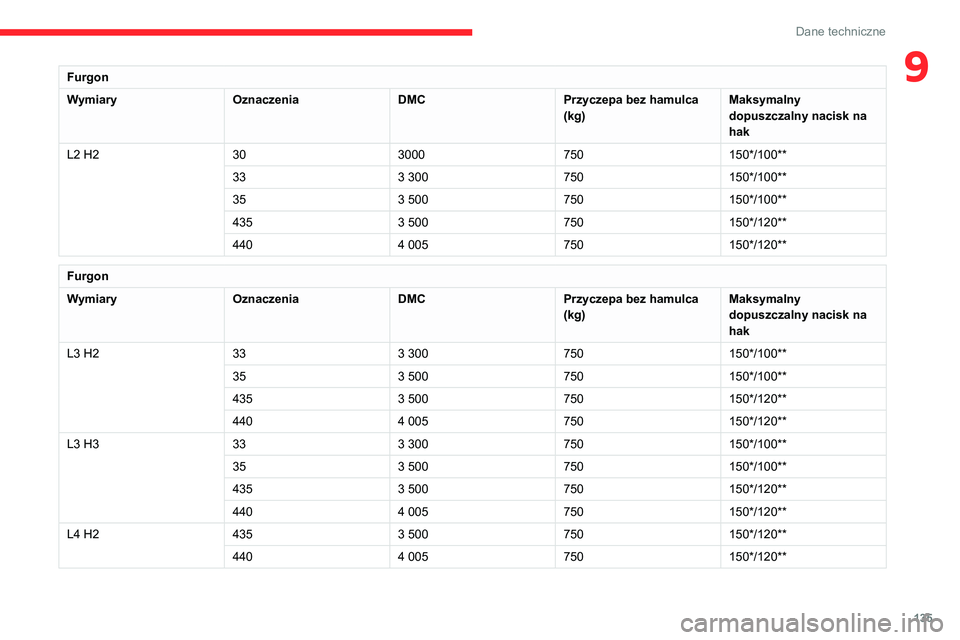

9Furgon
Wymiary OznaczeniaDMCPrzyczepa bez hamulca
(kg) Maksymalny
dopuszczalny nacisk na
hak
L2 H2 303000750150*/100**
33 3 300750150*/100**
35 3 500750150*/100**
435 3 500750150*/120**
440 4 005750150*/120**
Furgon
Wymiary OznaczeniaDMCPrzyczepa bez hamulca
(kg) Maksymalny
dopuszczalny nacisk na
hak
L3 H2 333 300750150*/100**
35 3 500750150*/100**
435 3 500750150*/120**
440 4 005750150*/120**
L3 H3 333 300750150*/100**
35 3 500750150*/100**
435 3 500750150*/120**
440 4 005750150*/120**
L4 H2 4353 500750150*/120**
440 4 005750150*/120**

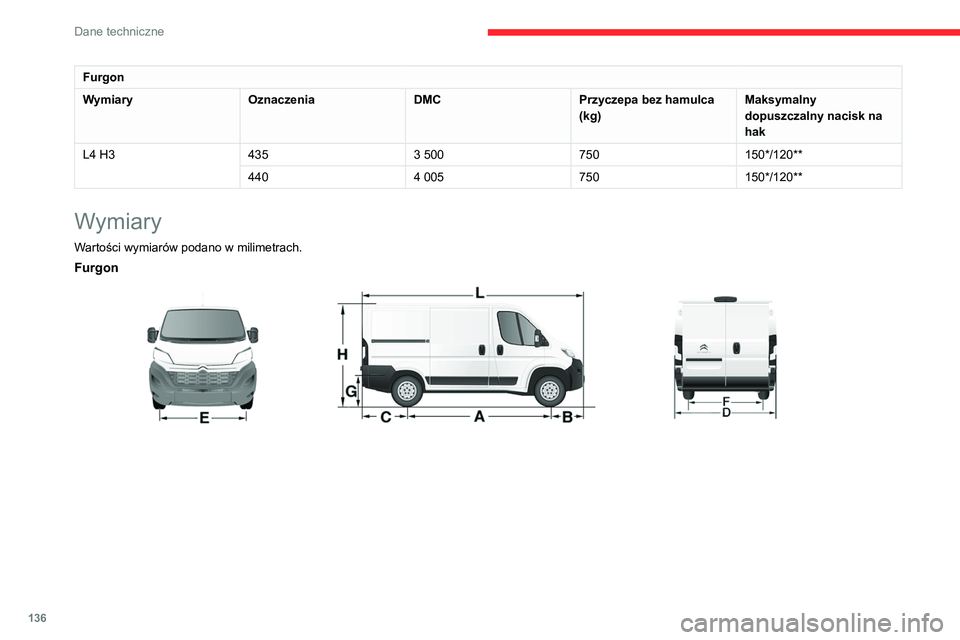

136
Dane techniczne
Furgon
Wymiary OznaczeniaDMCPrzyczepa bez hamulca
(kg) Maksymalny
dopuszczalny nacisk na
hak
L4 H3 4353 500750150*/120**
440 4 005750150*/120**
Wymiary
Wartości wymiarów podano w milimetrach.
Furgon

137
Dane techniczne
9

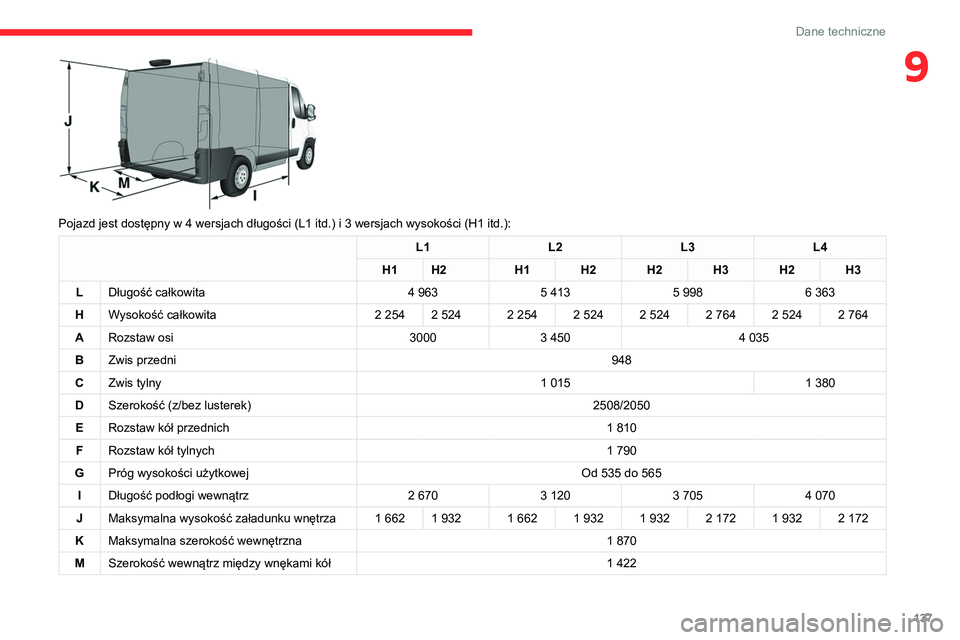

Pojazd jest dostępny w 4 wersjach długości (L1 itd.) i 3 wersjach wysokości (H1 itd.):
L1L2L3L4
H1 H2 H1H2H2H3H2H3
L Długość całkowita 4 9635 4135 9986 363
H Wysokość całkowita 2 2542 524 2 2542 5242 5242 7642 5242 764
A Rozstaw osi 30003 450 4 035
B Zwis przedni 948
C Zwis tylny 1 0151 380
D Szerokość (z/bez lusterek) 2508/2050
E Rozstaw kół przednich 1 810
F Rozstaw kół tylnych 1 790
G Próg wysokości użytkowej Od 535 do 565
I Długość podłogi wewnątrz 2 6703 1203 7054 070
J Maksymalna wysokość załadunku wnętrza 1 6621 932 1 6621 9321 9322 1721 9322 172
K Maksymalna szerokość wewnętrzna 1 870
M Szerokość wewnątrz między wnękami kół 1 422

138
Dane techniczne
Drzwi boczne

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Wysokość przesuwnych drzwi bocznych 1 4851 755 1 4851 755 1 755
Q Szerokość przesuwnych drzwi bocznych 1 0751 250
Kombi


L1H1 L2H2
A 751 8721 201 1 322
B 1 201 1 7431 6512 193
C -860 -860

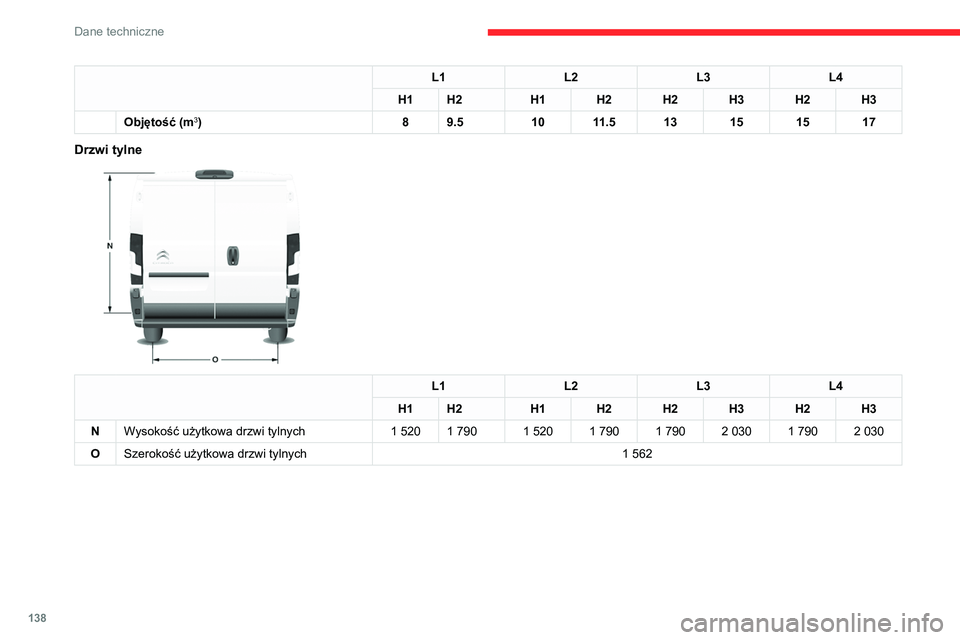

L1L2L3L4
H1 H2 H1H2H2H3H2H3
Objętość (m
3) 89.5 1011.5 13151517
Drzwi tylne

L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Wysokość użytkowa drzwi tylnych 1 5201 790 1 5201 790 1 7902 0301 7902 030
O Szerokość użytkowa drzwi tylnych 1 562
