CITROEN JUMPER 2020 InstruksjonsbØker (in Norwegian)

129
Tekniske spesifikasjoner
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
Volum (m
3) 89.5 1011.5 13151517
Bakdører

L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Bakdører brukbar høyde 1.5201790 1.5201790 17902.030 17902.030
O Bakre dører brukbar bredde 1.562

130
Tekniske spesifikasjoner
Identifikasjonselementer

Sidedør

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Høyde på skyvedørene 1.4851.755 1.4851.755 1.755
Q Bredden på skyve sidedøren 1.0751250
Kombi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

131
Tekniske spesifikasjoner
9

Identifikasjonselementer

A. Typeskilt

Dette skiltet er plassert på tverrstaget til
støtdemperen foran, under panseret.
1 - Europeisk typegodkjenningsnummer
2 - Bilens identifikasjonsnummer (VIN)
3 - Bilens totalvekt (GVW)
4 - Brutto vogntogvekt (GTW)
5.1 - Maksimal vekt på foraksel
5.2 - Maksimal vekt på bakaksel
B. Serienummer på
karosseri
C. Dekk

132
Tekniske spesifikasjoner

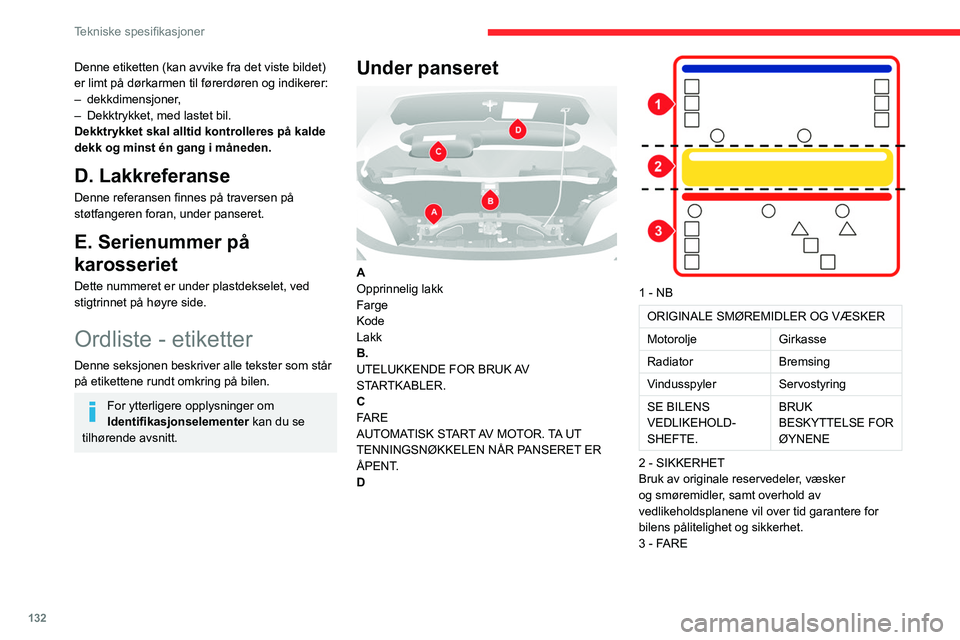

Denne etiketten (kan avvike fra det viste bildet)
er limt på dørkarmen til førerdøren og indikerer:
– dekkdimensjoner,
– Dekktrykket, med lastet bil.
Dekktrykket skal alltid kontrolleres på kalde
dekk og minst én gang i måneden.
D. Lakkreferanse
Denne referansen finnes på traversen på
støtfangeren foran, under panseret.
E. Serienummer på
karosseriet
Dette nummeret er under plastdekselet, ved
stigtrinnet på høyre side.
Ordliste - etiketter
Denne seksjonen beskriver alle tekster som står
på etikettene rundt omkring på bilen.
For ytterligere opplysninger om
Identifikasjonselementer kan du se
tilhørende avsnitt.
Under panseret

A
Opprinnelig lakk
Farge
Kode
Lakk
B.
UTELUKKENDE FOR BRUK AV
STARTKABLER.
C
FARE
AUTOMATISK START AV MOTOR. TA UT
TENNINGSNØKKELEN NÅR PANSERET ER
ÅPENT.
D


1 - NB
ORIGINALE SMØREMIDLER OG VÆSKER
Motorolje Girkasse
Radiator Bremsing
Vindusspyler Servostyring
SE BILENS
VEDLIKEHOLD-
SHEFTE. BRUK
BESKYTTELSE FOR
ØYNENE
2 - SIKKERHET
Bruk av originale reservedeler, væsker
og smøremidler, samt overhold av
vedlikeholdsplanene vil over tid garantere for
bilens pålitelighet og sikkerhet.
3 - FARE

133
Tekniske spesifikasjoner
9OPPBEVA-
RES UTIL-
GJENGELIG
FOR BARN HOLDES
UNNA
FLAMMER MÅ IKKE
RØRES
IKKE ÅPNE
DEKSELET
NÅR
MOTOREN
ER VARM EKSPLOSJON
KORRODE-
RENDE
VÆSKE
KAN STARTE AUTOMATISK
SELV OM MOTOREN ER AV GASS
MED HØYT
TRYKK.
MÅ IKKE
ÅPNES
AUTOMATISK START
AV MOTOR. TA UT
TENNINGSNØKKELEN NÅR
PANSERET ER ÅPENT. HØY
SPENNINGI drivstoffluken

FARE. ÅPNES FORSIKTIG
DRIVSTOFFDAMPEN KAN FORÅRSAKE
SKADER
På baksetet

A
Skyv på seteryggen før den foldes sammen
B.
TREKK FOR Å ÅPNE
C
TREKK I HENDELEN 1 FOR Å FOLDE
SAMMEN
TREKK I HENDELEN 2 FOR Å TREKKE NED
RYGGEN

134
Tekniske spesifikasjoner

D
KJØR IKKE MED EN PERSON SITTENDE BAK
DET SAMMENFOLDEDE SETET ELLER MED
BAGASJE I FØRSTE RAD
E
TREKK FOR Å FOLDE SAMMEN

135

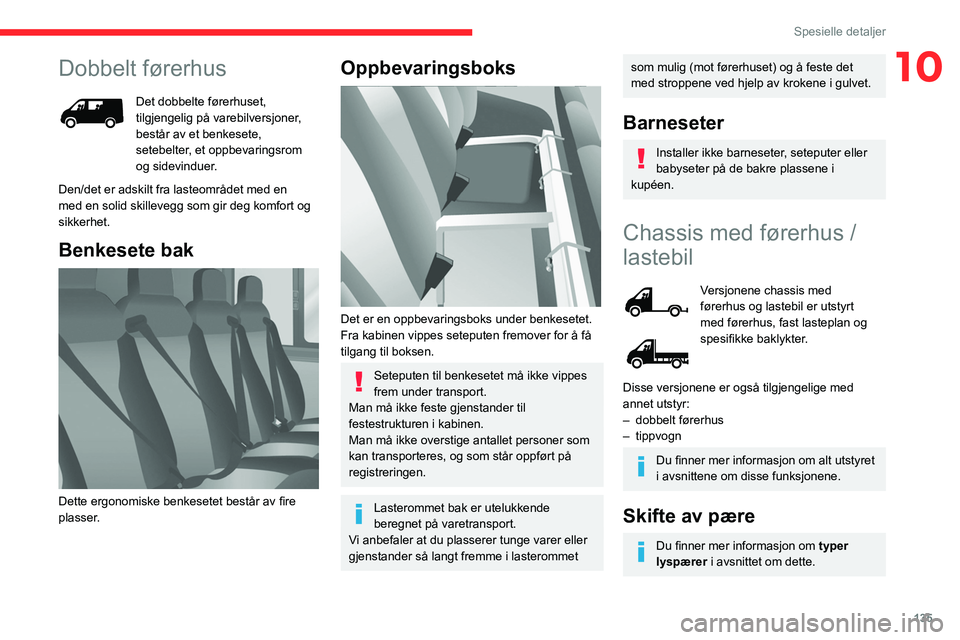

Spesielle detaljer
10Dobbelt førerhus
Det dobbelte førerhuset,
tilgjengelig på varebilversjoner,
består av et benkesete,
setebelter, et oppbevaringsrom
og sidevinduer.
Den/det er adskilt fra lasteområdet med en
med en solid skillevegg som gir deg komfort og
sikkerhet.
Benkesete bak

Dette ergonomiske benkesetet består av fire
plasser.
Oppbevaringsboks

Det er en oppbevaringsboks under benkesetet.
Fra kabinen vippes seteputen fremover for å få
tilgang til boksen.
Seteputen til benkesetet må ikke vippes
frem under transport.
Man må ikke feste gjenstander til
festestrukturen i kabinen.
Man må ikke overstige antallet personer som
kan transporteres, og som står oppført på
registreringen.
Lasterommet bak er utelukkende
beregnet på varetransport.
Vi anbefaler at du plasserer tunge varer eller
gjenstander så langt fremme i lasterommet
som mulig (mot førerhuset) og å feste det
med stroppene ved hjelp av krokene i gulvet.
Barneseter
Installer ikke barneseter, seteputer eller
babyseter på de bakre plassene i
kupéen.
Chassis med førerhus /
lastebil
Versjonene chassis med
førerhus og lastebil er utstyrt
med førerhus, fast lasteplan og
spesifikke baklykter.
Disse versjonene er også tilgjengelige med
annet utstyr:
– dobbelt førerhus
– tippvogn
Du finner mer informasjon om alt utstyret
i avsnittene om disse funksjonene.
Skifte av pære
Du finner mer informasjon om typer
lyspærer i avsnittet om dette.

136
Spesielle detaljer
Chassisdimensjoner



Dimensjonsverdier er gitt i millimeter. L1L2L2S L3L4
L Utvendig lengde 4.9085.3585.7085.9436.308
Baklys

1.Blinklys
Type B, PY21W – 21 W
2. Stopplys
Type B, P21W – 21 W
3. Parklys
Type A, W5W – 5W
4. Ryggelys
Type A, W16W – 16W
5. Tåkelys
Type A, W16W – 16W
► Lokaliser den ødelagte pæren.


► Fjern de fire festeskruene fra linseenheten. ►
Trekk linseenheten mot deg.
► Skift ut pæren.
Utfør handlingene i omvendt rekkefølge for å
sette på plass pærene.

137
Spesielle detaljer
10Chassisdimensjoner



Dimensjonsverdier er gitt i millimeter.
L1 L2L2S L3L4
L Utvendig lengde 4.9085.3585.7085.9436.308

138
Spesielle detaljer
Dimensjoner på plattformens førerhus



Dimensjonsverdier er gitt i millimeter. L1L2L2SL3L4
L Utvendig lengde 5.2935.7436.0936.3286.693
L1L2L2S L3L4
A Akselavstand 3.0003.4503.8004.0354.035
B Overheng foran 948
C Overheng bak 9601.325
D Bredde (med/uten speil) 2,508/2,050
- Byggbar bredde 2.207
- Maksimal byggbar bredde 2.350
E Sporvidde foran 1.810
- Bakre sporvidde 1790
- Økt baksporbredde 1.980
F Total høyde 2.254
- Maksimal byggbar høyde 3.500
