CITROEN JUMPER 2020 Manuales de Empleo (in Spanish)

59
Seguridad

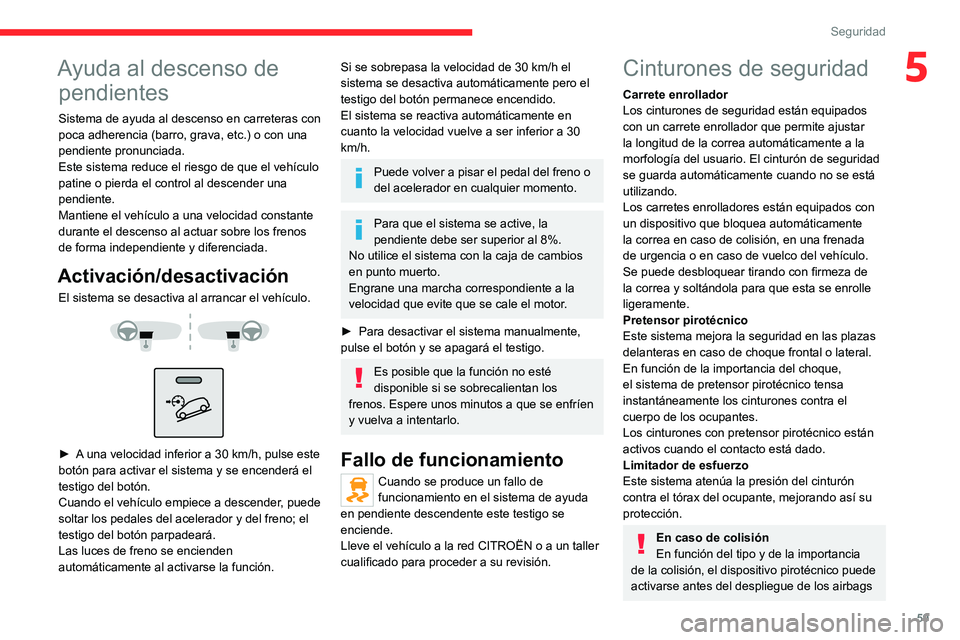

5Ayuda al descenso de pendientes
Sistema de ayuda al descenso en carreteras con
poca adherencia (barro, grava, etc.) o con una
pendiente pronunciada.
Este sistema reduce el riesgo de que el vehículo
patine o pierda el control al descender una
pendiente.
Mantiene el vehículo a una velocidad constante
durante el descenso al actuar sobre los frenos
de forma independiente y diferenciada.
Activación/desactivación
El sistema se desactiva al arrancar el vehículo.



► A una velocidad inferior a 30 km/h, pulse este
botón para activar el sistema y se encenderá el
testigo del botón.
Cuando el vehículo empiece a descender, puede
soltar los pedales del acelerador y del freno; el
testigo del botón parpadeará.
Las luces de freno se encienden
automáticamente al activarse la función.
Si se sobrepasa la velocidad de 30 km/h el
sistema se desactiva automáticamente pero el
testigo del botón permanece encendido.
El sistema se reactiva automáticamente en
cuanto la velocidad vuelve a ser inferior a 30
km/h.
Puede volver a pisar el pedal del freno o
del acelerador en cualquier momento.
Para que el sistema se active, la
pendiente debe ser superior al 8%.
No utilice el sistema con la caja de cambios
en punto muerto.
Engrane una marcha correspondiente a la
velocidad que evite que se cale el motor.
► Para desactivar el sistema manualmente,
pulse el botón y se apagará el testigo.
Es posible que la función no esté
disponible si se sobrecalientan los
frenos. Espere unos minutos a que se enfríen
y vuelva a intentarlo.
Fallo de funcionamiento
Cuando se produce un fallo de
funcionamiento en el sistema de ayuda
en pendiente descendente este testigo se
enciende.
Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a su revisión.
Cinturones de seguridad
Carrete enrollador
Los cinturones de seguridad están equipados
con un carrete enrollador que permite ajustar
la longitud de la correa automáticamente a la
morfología del usuario. El cinturón de seguridad
se guarda automáticamente cuando no se está
utilizando.
Los carretes enrolladores están equipados con
un dispositivo que bloquea automáticamente
la correa en caso de colisión, en una frenada
de urgencia o en caso de vuelco del vehículo.
Se puede desbloquear tirando con firmeza de
la correa y soltándola para que esta se enrolle
ligeramente.
Pretensor pirotécnico
Este sistema mejora la seguridad en las plazas
delanteras en caso de choque frontal o lateral.
En función de la importancia del choque,
el sistema de pretensor pirotécnico tensa
instantáneamente los cinturones contra el
cuerpo de los ocupantes.
Los cinturones con pretensor pirotécnico están
activos cuando el contacto está dado.
Limitador de esfuerzo
Este sistema atenúa la presión del cinturón
contra el tórax del ocupante, mejorando así su
protección.
En caso de colisión
En función del tipo y de la importancia
de la colisión, el dispositivo pirotécnico puede
activarse antes del despliegue de los airbags

60
Seguridad

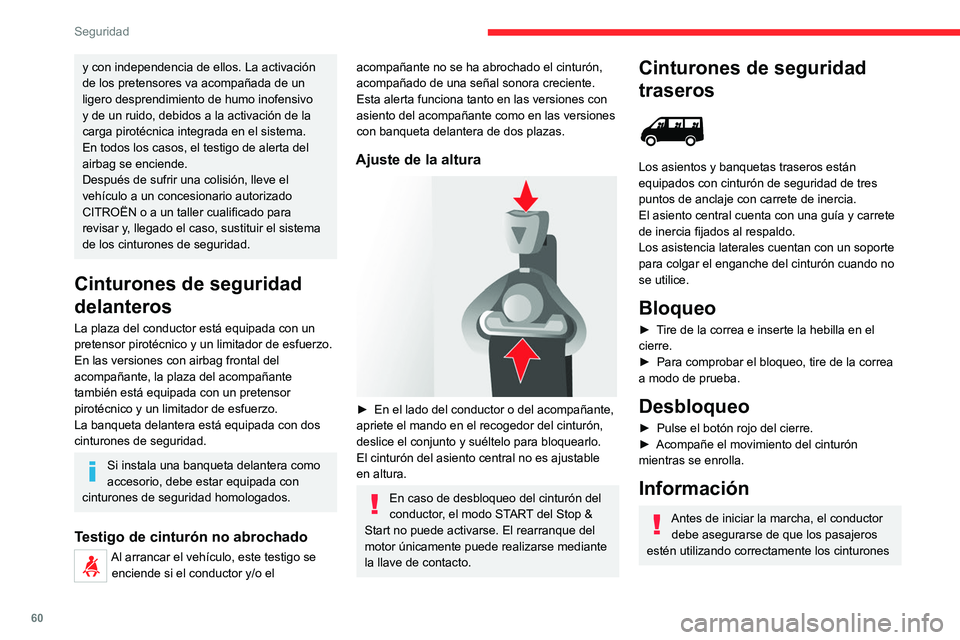

y con independencia de ellos. La activación
de los pretensores va acompañada de un
ligero desprendimiento de humo inofensivo
y de un ruido, debidos a la activación de la
carga pirotécnica integrada en el sistema.
En todos los casos, el testigo de alerta del
airbag se enciende.
Después de sufrir una colisión, lleve el
vehículo a un concesionario autorizado
CITROËN o a un taller cualificado para
revisar y, llegado el caso, sustituir el sistema
de los cinturones de seguridad.
Cinturones de seguridad
delanteros
La plaza del conductor está equipada con un
pretensor pirotécnico y un limitador de esfuerzo.
En las versiones con airbag frontal del
acompañante, la plaza del acompañante
también está equipada con un pretensor
pirotécnico y un limitador de esfuerzo.
La banqueta delantera está equipada con dos
cinturones de seguridad.
Si instala una banqueta delantera como
accesorio, debe estar equipada con
cinturones de seguridad homologados.
Testigo de cinturón no abrochado
Al arrancar el vehículo, este testigo se enciende si el conductor y/o el
acompañante no se ha abrochado el cinturón,
acompañado de una señal sonora creciente.
Esta alerta funciona tanto en las versiones con
asiento del acompañante como en las versiones
con banqueta delantera de dos plazas.
Ajuste de la altura

► En el lado del conductor o del acompañante,
apriete el mando en el recogedor del cinturón,
deslice el conjunto y suéltelo para bloquearlo.
El cinturón del asiento central no es ajustable
en altura.
En caso de desbloqueo del cinturón del
conductor, el modo START del Stop &
Start no puede activarse. El rearranque del
motor únicamente puede realizarse mediante
la llave de contacto.
Cinturones de seguridad
traseros


Los asientos y banquetas traseros están
equipados con cinturón de seguridad de tres
puntos de anclaje con carrete de inercia.
El asiento central cuenta con una guía y carrete
de inercia fijados al respaldo.
Los asistencia laterales cuentan con un soporte
para colgar el enganche del cinturón cuando no
se utilice.
Bloqueo
► Tire de la correa e inserte la hebilla en el
cierre.
► Para comprobar el bloqueo, tire de la correa
a modo de prueba.
Desbloqueo
► Pulse el botón rojo del cierre.
► Acompañe el movimiento del cinturón
mientras se enrolla.
Información
Antes de iniciar la marcha, el conductor debe asegurarse de que los pasajeros
estén utilizando correctamente los cinturones

61
Seguridad

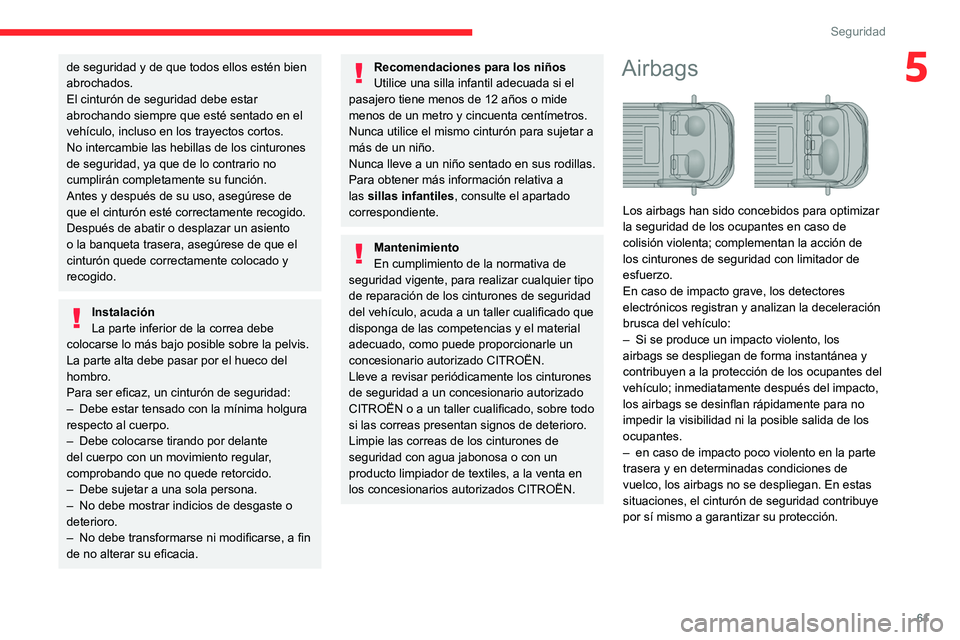

5de seguridad y de que todos ellos estén bien
abrochados.
El cinturón de seguridad debe estar
abrochando siempre que esté sentado en el
vehículo, incluso en los trayectos cortos.
No intercambie las hebillas de los cinturones
de seguridad, ya que de lo contrario no
cumplirán completamente su función.
Antes y después de su uso, asegúrese de
que el cinturón esté correctamente recogido.
Después de abatir o desplazar un asiento
o la banqueta trasera, asegúrese de que el
cinturón quede correctamente colocado y
recogido.
Instalación
La parte inferior de la correa debe
colocarse lo más bajo posible sobre la pelvis.
La parte alta debe pasar por el hueco del
hombro.
Para ser eficaz, un cinturón de seguridad:
– Debe estar tensado con la mínima holgura
respecto al cuerpo.
– Debe colocarse tirando por delante
del cuerpo con un movimiento regular,
comprobando que no quede retorcido.
– Debe sujetar a una sola persona.
– No debe mostrar indicios de desgaste o
deterioro.
– No debe transformarse ni modificarse, a fin
de no alterar su eficacia.
Recomendaciones para los niños
Utilice una silla infantil adecuada si el
pasajero tiene menos de 12 años o mide
menos de un metro y cincuenta centímetros.
Nunca utilice el mismo cinturón para sujetar a
más de un niño.
Nunca lleve a un niño sentado en sus rodillas.
Para obtener más información relativa a
las sillas infantiles , consulte el apartado
correspondiente.
Mantenimiento
En cumplimiento de la normativa de
seguridad vigente, para realizar cualquier tipo
de reparación de los cinturones de seguridad
del vehículo, acuda a un taller cualificado que
disponga de las competencias y el material
adecuado, como puede proporcionarle un
concesionario autorizado CITROËN.
Lleve a revisar periódicamente los cinturones
de seguridad a un concesionario autorizado
CITROËN o a un taller cualificado, sobre todo
si las correas presentan signos de deterioro.
Limpie las correas de los cinturones de
seguridad con agua jabonosa o con un
producto limpiador de textiles, a la venta en
los concesionarios autorizados CITROËN.
Airbags

Los airbags han sido concebidos para optimizar
la seguridad de los ocupantes en caso de
colisión violenta; complementan la acción de
los cinturones de seguridad con limitador de
esfuerzo.
En caso de impacto grave, los detectores
electrónicos registran y analizan la deceleración
brusca del vehículo:
– Si se produce un impacto violento, los
airbags se despliegan de forma instantánea y
contribuyen a la protección de los ocupantes del
vehículo; inmediatamente después del impacto,
los airbags se desinflan rápidamente para no
impedir la visibilidad ni la posible salida de los
ocupantes.
– en caso de impacto poco violento en la parte
trasera y en determinadas condiciones de
vuelco, los airbags no se despliegan. En estas
situaciones, el cinturón de seguridad contribuye
por sí mismo a garantizar su protección.

62
Seguridad

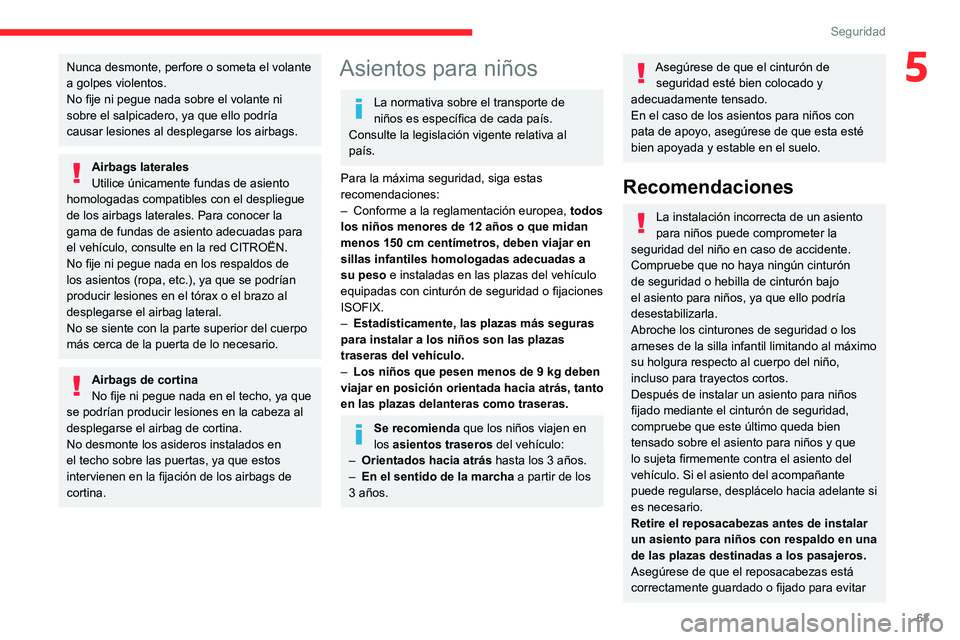

Nunca desmonte, perfore o someta el volante
a golpes violentos.
No fije ni pegue nada sobre el volante ni
sobre el salpicadero, ya que ello podría
causar lesiones al desplegarse los airbags.
Airbags laterales
Utilice únicamente fundas de asiento
homologadas compatibles con el despliegue
de los airbags laterales. Para conocer la
gama de fundas de asiento adecuadas para
el vehículo, consulte en la red CITROËN.
No fije ni pegue nada en los respaldos de
los asientos (ropa, etc.), ya que se podrían
producir lesiones en el tórax o el brazo al
desplegarse el airbag lateral.
No se siente con la parte superior del cuerpo
más cerca de la puerta de lo necesario.
Airbags de cortina
No fije ni pegue nada en el techo, ya que
se podrían producir lesiones en la cabeza al
desplegarse el airbag de cortina.
No desmonte los asideros instalados en
el techo sobre las puertas, ya que estos
intervienen en la fijación de los airbags de
cortina.

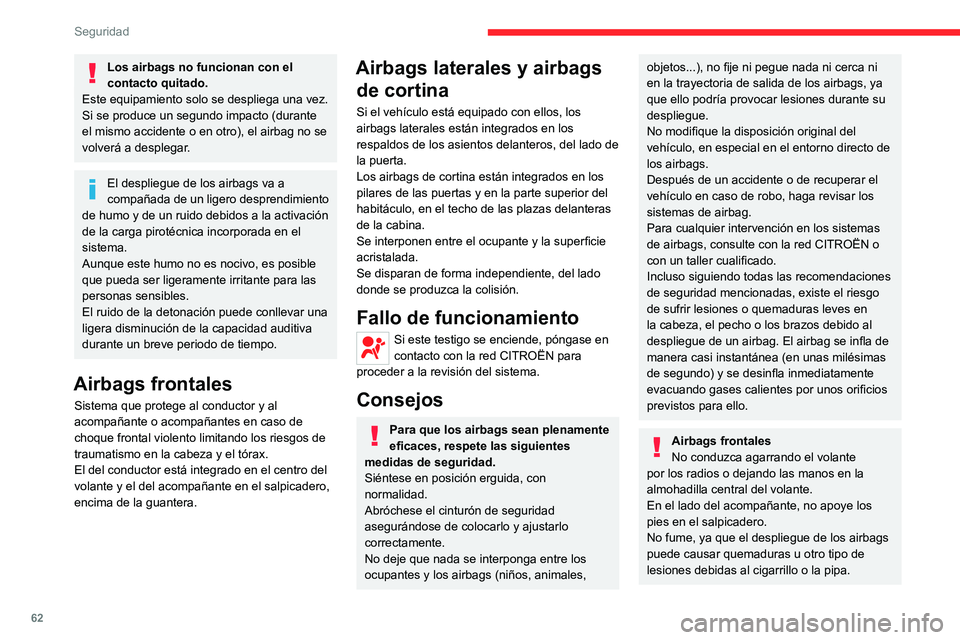

Los airbags no funcionan con el
contacto quitado.
Este equipamiento solo se despliega una vez.
Si se produce un segundo impacto (durante
el mismo accidente o en otro), el airbag no se
volverá a desplegar.
El despliegue de los airbags va a
compañada de un ligero desprendimiento
de humo y de un ruido debidos a la activación
de la carga pirotécnica incorporada en el
sistema.
Aunque este humo no es nocivo, es posible
que pueda ser ligeramente irritante para las
personas sensibles.
El ruido de la detonación puede conllevar una
ligera disminución de la capacidad auditiva
durante un breve periodo de tiempo.
Airbags frontales
Sistema que protege al conductor y al
acompañante o acompañantes en caso de
choque frontal violento limitando los riesgos de
traumatismo en la cabeza y el tórax.
El del conductor está integrado en el centro del
volante y el del acompañante en el salpicadero,
encima de la guantera.
Airbags laterales y airbags de cortina
Si el vehículo está equipado con ellos, los
airbags laterales están integrados en los
respaldos de los asientos delanteros, del lado de
la puerta.
Los airbags de cortina están integrados en los
pilares de las puertas y en la parte superior del
habitáculo, en el techo de las plazas delanteras
de la cabina.
Se interponen entre el ocupante y la superficie
acristalada.
Se disparan de forma independiente, del lado
donde se produzca la colisión.
Fallo de funcionamiento
Si este testigo se enciende, póngase en
contacto con la red CITROËN para
proceder a la revisión del sistema.
Consejos
Para que los airbags sean plenamente
eficaces, respete las siguientes
medidas de seguridad.
Siéntese en posición erguida, con
normalidad.
Abróchese el cinturón de seguridad
asegurándose de colocarlo y ajustarlo
correctamente.
No deje que nada se interponga entre los
ocupantes y los airbags (niños, animales,
objetos...), no fije ni pegue nada ni cerca ni
en la trayectoria de salida de los airbags, ya
que ello podría provocar lesiones durante su
despliegue.
No modifique la disposición original del
vehículo, en especial en el entorno directo de
los airbags.
Después de un accidente o de recuperar el
vehículo en caso de robo, haga revisar los
sistemas de airbag.
Para cualquier intervención en los sistemas
de airbags, consulte con la red CITROËN o
con un taller cualificado.
Incluso siguiendo todas las recomendaciones
de seguridad mencionadas, existe el riesgo
de sufrir lesiones o quemaduras leves en
la cabeza, el pecho o los brazos debido al
despliegue de un airbag. El airbag se infla de
manera casi instantánea (en unas milésimas
de segundo) y se desinfla inmediatamente
evacuando gases calientes por unos orificios
previstos para ello.
Airbags frontales
No conduzca agarrando el volante
por los radios o dejando las manos en la
almohadilla central del volante.
En el lado del acompañante, no apoye los
pies en el salpicadero.
No fume, ya que el despliegue de los airbags
puede causar quemaduras u otro tipo de
lesiones debidas al cigarrillo o la pipa.

63
Seguridad
5Nunca desmonte, perfore o someta el volante
a golpes violentos.
No fije ni pegue nada sobre el volante ni
sobre el salpicadero, ya que ello podría
causar lesiones al desplegarse los airbags.
Airbags laterales
Utilice únicamente fundas de asiento
homologadas compatibles con el despliegue
de los airbags laterales. Para conocer la
gama de fundas de asiento adecuadas para
el vehículo, consulte en la red CITROËN.
No fije ni pegue nada en los respaldos de
los asientos (ropa, etc.), ya que se podrían
producir lesiones en el tórax o el brazo al
desplegarse el airbag lateral.
No se siente con la parte superior del cuerpo
más cerca de la puerta de lo necesario.
Airbags de cortina
No fije ni pegue nada en el techo, ya que
se podrían producir lesiones en la cabeza al
desplegarse el airbag de cortina.
No desmonte los asideros instalados en
el techo sobre las puertas, ya que estos
intervienen en la fijación de los airbags de
cortina.
Asientos para niños
La normativa sobre el transporte de
niños es específica de cada país.
Consulte la legislación vigente relativa al
país.
Para la máxima seguridad, siga estas
recomendaciones:
– Conforme a la reglamentación europea, todos
los niños menores de 12 años o que midan
menos 150 cm centímetros, deben viajar en
sillas infantiles homologadas adecuadas a
su peso e instaladas en las plazas del vehículo
equipadas con cinturón de seguridad o fijaciones
ISOFIX.
– Estadísticamente, las plazas más seguras
para instalar a los niños son las plazas
traseras del vehículo.
– Los niños que pesen menos de 9 kg deben
viajar en posición orientada hacia atrás, tanto
en las plazas delanteras como traseras.
Se recomienda que los niños viajen en
los asientos traseros del vehículo:
– Orientados hacia atrás hasta los 3 años.
– En el sentido de la marcha a partir de los
3 años.
Asegúrese de que el cinturón de seguridad esté bien colocado y
adecuadamente tensado.
En el caso de los asientos para niños con
pata de apoyo, asegúrese de que esta esté
bien apoyada y estable en el suelo.
Recomendaciones
La instalación incorrecta de un asiento
para niños puede comprometer la
seguridad del niño en caso de accidente.
Compruebe que no haya ningún cinturón
de seguridad o hebilla de cinturón bajo
el asiento para niños, ya que ello podría
desestabilizarla.
Abroche los cinturones de seguridad o los
arneses de la silla infantil limitando al máximo
su holgura respecto al cuerpo del niño,
incluso para trayectos cortos.
Después de instalar un asiento para niños
fijado mediante el cinturón de seguridad,
compruebe que este último queda bien
tensado sobre el asiento para niños y que
lo sujeta firmemente contra el asiento del
vehículo. Si el asiento del acompañante
puede regularse, desplácelo hacia adelante si
es necesario.
Retire el reposacabezas antes de instalar
un asiento para niños con respaldo en una
de las plazas destinadas a los pasajeros.
Asegúrese de que el reposacabezas está
correctamente guardado o fijado para evitar

64
Seguridad
Ubicaciones de sillas infantiles que se fijan con el cinturón de seguridad
De conformidad con la reglamentación europea, en esta tabla se indican las opciones de instalación de sillas infantiles que se fijan mediante un cinturón
de seguridad y están homologadas como universales en función del peso del niño y de la plaza en el vehículo.

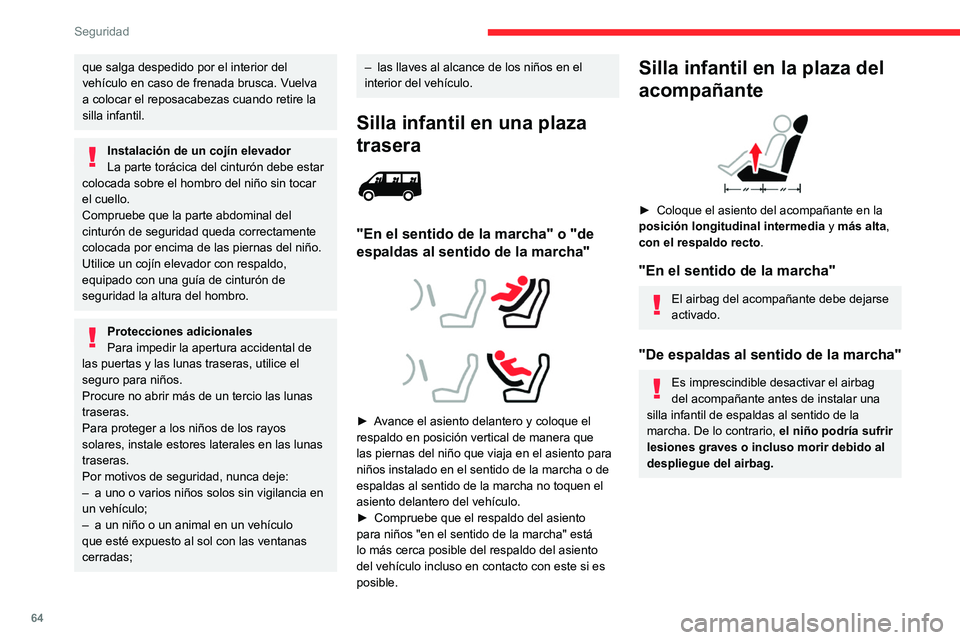

que salga despedido por el interior del
vehículo en caso de frenada brusca. Vuelva
a colocar el reposacabezas cuando retire la
silla infantil.
Instalación de un cojín elevador
La parte torácica del cinturón debe estar
colocada sobre el hombro del niño sin tocar
el cuello.
Compruebe que la parte abdominal del
cinturón de seguridad queda correctamente
colocada por encima de las piernas del niño.
Utilice un cojín elevador con respaldo,
equipado con una guía de cinturón de
seguridad la altura del hombro.
Protecciones adicionales
Para impedir la apertura accidental de
las puertas y las lunas traseras, utilice el
seguro para niños.
Procure no abrir más de un tercio las lunas
traseras.
Para proteger a los niños de los rayos
solares, instale estores laterales en las lunas
traseras.
Por motivos de seguridad, nunca deje:
– a uno o varios niños solos sin vigilancia en
un vehículo;
– a un niño o un animal en un vehículo
que esté expuesto al sol con las ventanas
cerradas;
– las llaves al alcance de los niños en el
interior del vehículo.
Silla infantil en una plaza
trasera


"En el sentido de la marcha" o "de
espaldas al sentido de la marcha"




► Avance el asiento delantero y coloque el
respaldo en posición vertical de manera que
las piernas del niño que viaja en el asiento para
niños instalado en el sentido de la marcha o de
espaldas al sentido de la marcha no toquen el
asiento delantero del vehículo.
► Compruebe que el respaldo del asiento
para niños "en el sentido de la marcha" está
lo más cerca posible del respaldo del asiento
del vehículo incluso en contacto con este si es
posible.
Silla infantil en la plaza del
acompañante


► Coloque el asiento del acompañante en la
posición longitudinal intermedia y más alta,
con el respaldo recto.
"En el sentido de la marcha"
El airbag del acompañante debe dejarse
activado.
"De espaldas al sentido de la marcha"
Es imprescindible desactivar el airbag
del acompañante antes de instalar una
silla infantil de espaldas al sentido de la
marcha. De lo contrario, el niño podría sufrir
lesiones graves o incluso morir debido al
despliegue del airbag.

65
Seguridad
5

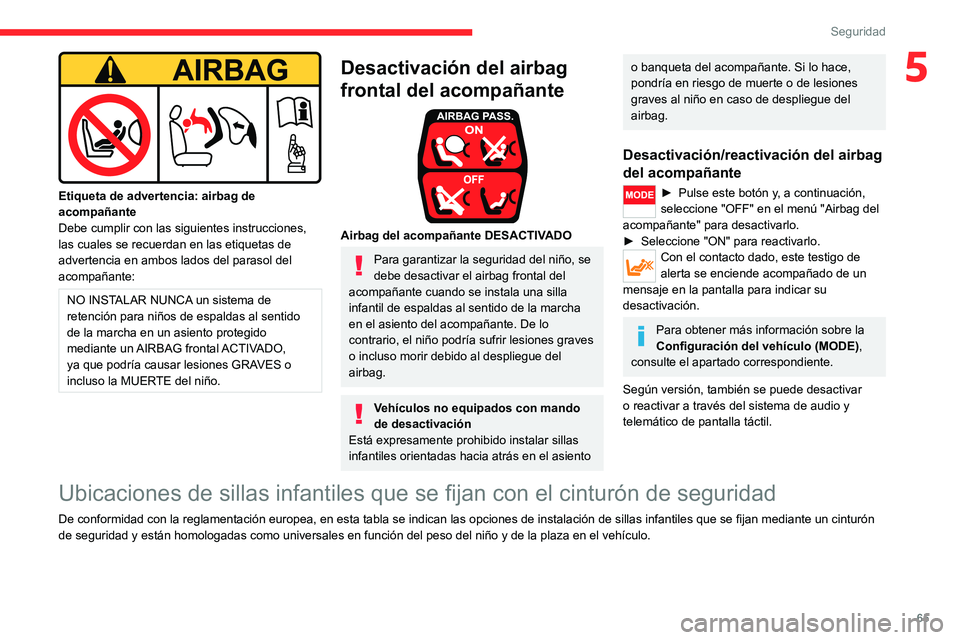

Etiqueta de advertencia: airbag de
acompañante
Debe cumplir con las siguientes instrucciones,
las cuales se recuerdan en las etiquetas de
advertencia en ambos lados del parasol del
acompañante:
NO INSTALAR NUNCA un sistema de
retención para niños de espaldas al sentido
de la marcha en un asiento protegido
mediante un AIRBAG frontal ACTIVADO,
ya que podría causar lesiones GRAVES o
incluso la MUERTE del niño.
Desactivación del airbag
frontal del acompañante


Airbag del acompañante DESACTIVADO
Para garantizar la seguridad del niño, se
debe desactivar el airbag frontal del
acompañante cuando se instala una silla
infantil de espaldas al sentido de la marcha
en el asiento del acompañante. De lo
contrario, el niño podría sufrir lesiones graves
o incluso morir debido al despliegue del
airbag.
Vehículos no equipados con mando
de desactivación
Está expresamente prohibido instalar sillas
infantiles orientadas hacia atrás en el asiento
o banqueta del acompañante. Si lo hace,
pondría en riesgo de muerte o de lesiones
graves al niño en caso de despliegue del
airbag.
Desactivación/reactivación del airbag
del acompañante
► Pulse este botón y, a continuación,
seleccione "OFF" en el menú "Airbag del
acompañante" para desactivarlo.
► Seleccione "ON" para reactivarlo.
Con el contacto dado, este testigo de
alerta se enciende acompañado de un
mensaje en la pantalla para indicar su
desactivación.
Para obtener más información sobre la
Configuración del vehículo (MODE) ,
consulte el apartado correspondiente.
Según versión, también se puede desactivar
o reactivar a través del sistema de audio y
telemático de pantalla táctil.
Ubicaciones de sillas infantiles que se fijan con el cinturón de seguridad
De conformidad con la reglamentación europea, en esta tabla se indican las opciones de instalación de sillas infantiles que se fijan mediante un cinturón
de seguridad y están homologadas como universales en función del peso del niño y de la plaza en el vehículo.

66
Seguridad

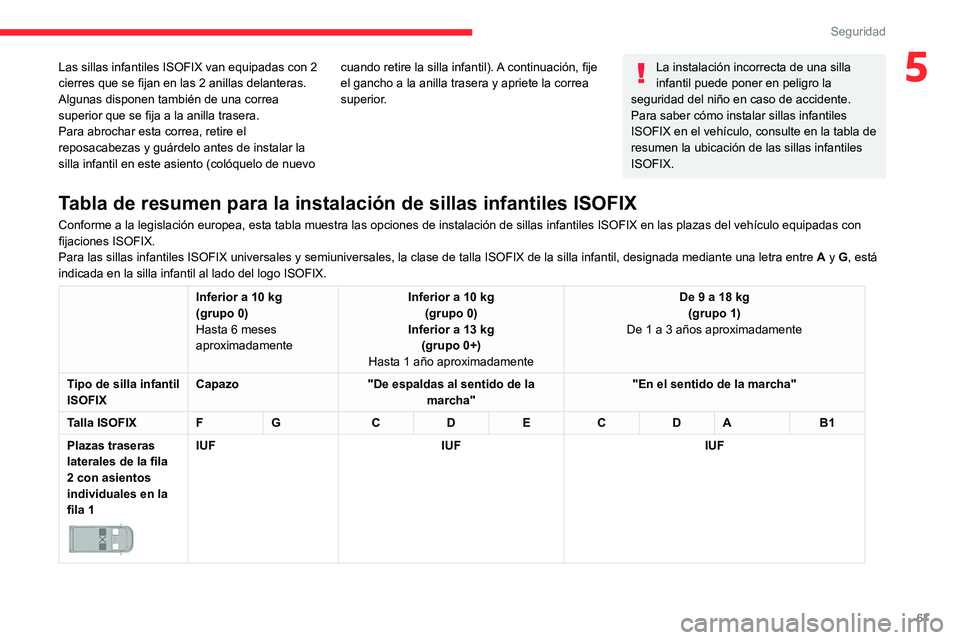

Tabla de resumen para la instalación de sillas infantiles ISOFIX
Conforme a la legislación europea, esta tabla muestra las opciones de instalación de sillas infantiles ISOFIX en las plazas del vehículo equipadas con
fijaciones ISOFIX.
Para las sillas infantiles ISOFIX universales y semiuniversales, la clase de talla ISOFIX de la silla infantil, designada mediante una letra entre A y G, está
indicada en la silla infantil al lado del logo ISOFIX.
Inferior a 10 kg
(grupo 0)
Hasta 6 meses
aproximadamente Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Hasta 1 año aproximadamente De 9 a 18 kg
(grupo 1)
De 1 a 3 años aproximadamente
Tipo de silla infantil
ISOFIX Capazo
"De espaldas al sentido de la
marcha" "En el sentido de la marcha"
Talla ISOFIX FG CD EC DA B1
Plazas traseras
laterales de la fila
2 con asientos
individuales en la
fila 1


IUF IUF IUF

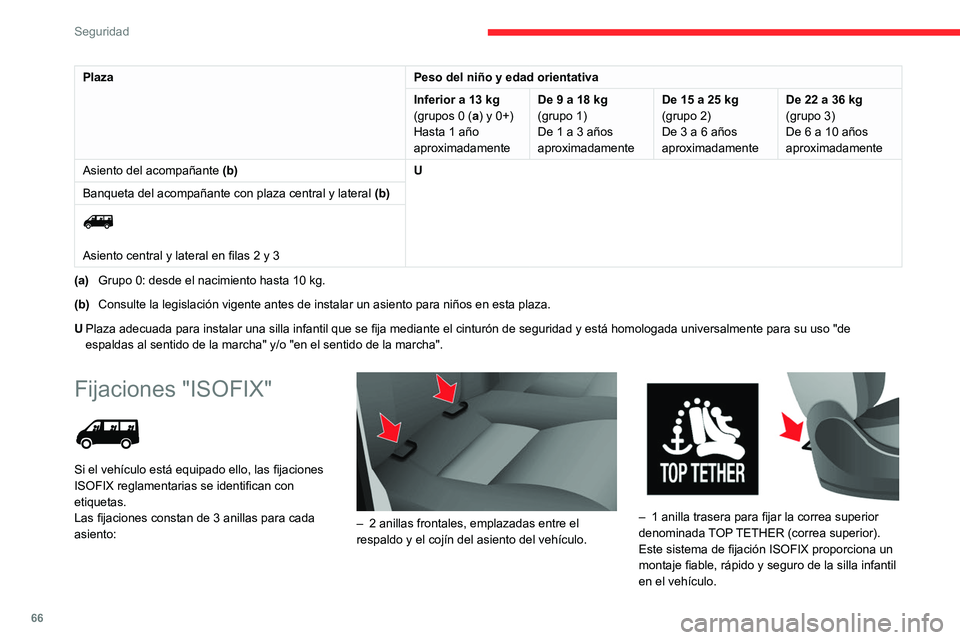

Plaza Peso del niño y edad orientativa
Inferior a 13 kg
(grupos 0 (a) y 0+)
Hasta 1 año
aproximadamente De 9 a 18 kg
(grupo 1)
De 1 a 3 años
aproximadamente De 15 a 25 kg
(grupo 2)
De 3 a 6 años
aproximadamente De 22 a 36 kg
(grupo 3)
De 6 a 10 años
aproximadamente
Asiento del acompañante (b) U
Banqueta del acompañante con plaza central y lateral (b)


Asiento central y lateral en filas 2 y 3
(a) Grupo 0: desde el nacimiento hasta 10 kg.
(b) Consulte la legislación vigente antes de instalar un asiento para niños en esta plaza.
U Plaza adecuada para instalar una silla infantil que se fija mediante el cinturón de seguridad y está homologada universalmente para su uso "de
espaldas al sentido de la marcha" y/o "en el sentido de la marcha".
Fijaciones "ISOFIX"

Si el vehículo está equipado ello, las fijaciones
ISOFIX reglamentarias se identifican con
etiquetas.
Las fijaciones constan de 3 anillas para cada
asiento:


– 2 anillas frontales, emplazadas entre el
respaldo y el cojín del asiento del vehículo.


– 1 anilla trasera para fijar la correa superior
denominada TOP TETHER (correa superior).
Este sistema de fijación ISOFIX proporciona un
montaje fiable, rápido y seguro de la silla infantil
en el vehículo.

67
Seguridad
5Las sillas infantiles ISOFIX van equipadas con 2
cierres que se fijan en las 2 anillas delanteras.
Algunas disponen también de una correa
superior que se fija a la anilla trasera.
Para abrochar esta correa, retire el
reposacabezas y guárdelo antes de instalar la
silla infantil en este asiento (colóquelo de nuevo cuando retire la silla infantil). A continuación, fije
el gancho a la anilla trasera y apriete la correa
superior.La instalación incorrecta de una silla
infantil puede poner en peligro la
seguridad del niño en caso de accidente.
Para saber cómo instalar sillas infantiles
ISOFIX en el vehículo, consulte en la tabla de
resumen la ubicación de las sillas infantiles
ISOFIX.
Tabla de resumen para la instalación de sillas infantiles ISOFIX
Conforme a la legislación europea, esta tabla muestra las opciones de instalación de sillas infantiles ISOFIX en las plazas del vehículo equipadas con
fijaciones ISOFIX.
Para las sillas infantiles ISOFIX universales y semiuniversales, la clase de talla ISOFIX de la silla infantil, designada mediante una letra entre A y G, está
indicada en la silla infantil al lado del logo ISOFIX.
Inferior a 10 kg
(grupo 0)
Hasta 6 meses
aproximadamente Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Hasta 1 año aproximadamente De 9 a 18 kg
(grupo 1)
De 1 a 3 años aproximadamente
Tipo de silla infantil
ISOFIX Capazo
"De espaldas al sentido de la
marcha" "En el sentido de la marcha"
Talla ISOFIX FG CD EC DA B1
Plazas traseras
laterales de la fila
2 con asientos
individuales en la
fila 1


IUF IUF IUF

68
Seguridad

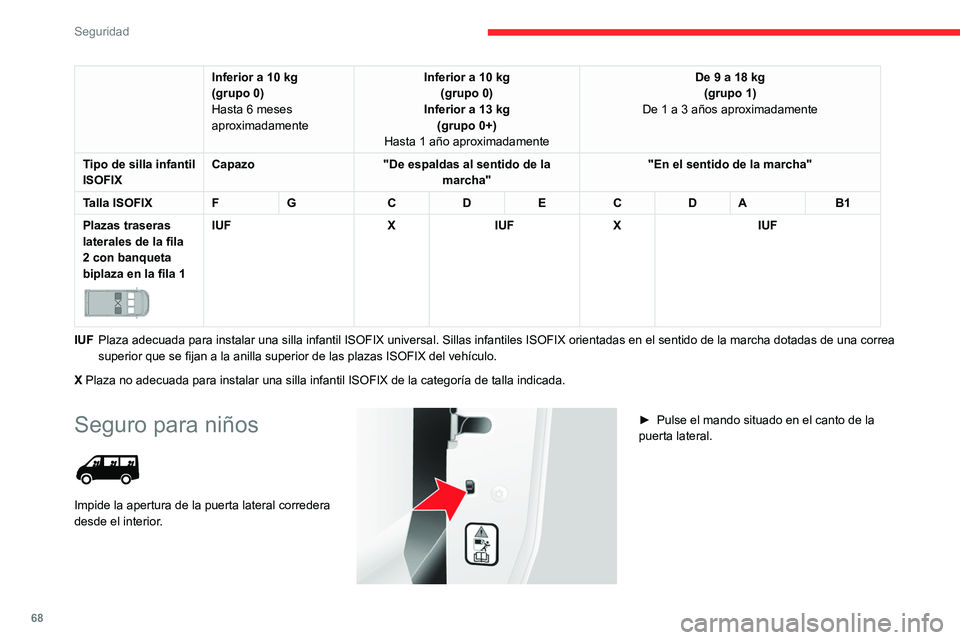

Inferior a 10 kg
(grupo 0)
Hasta 6 meses
aproximadamente Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Hasta 1 año aproximadamente De 9 a 18 kg
(grupo 1)
De 1 a 3 años aproximadamente
Tipo de silla infantil
ISOFIX Capazo
"De espaldas al sentido de la
marcha" "En el sentido de la marcha"
Talla ISOFIX FG CD EC DA B1
Plazas traseras
laterales de la fila
2 con banqueta
biplaza en la fila 1


IUF XIUF X IUF
IUF Plaza adecuada para instalar una silla infantil ISOFIX universal. Sillas infantiles ISOFIX orientadas en el sentido de la marcha dotadas de una correa
superior que se fijan a la anilla superior de las plazas ISOFIX del vehículo.
X Plaza no adecuada para instalar una silla infantil ISOFIX de la categoría de talla indicada.
Seguro para niños

Impide la apertura de la puerta lateral corredera
desde el interior.


► Pulse el mando situado en el canto de la
puerta lateral.
