Page 41 of 196
39
Ergonomie et confort

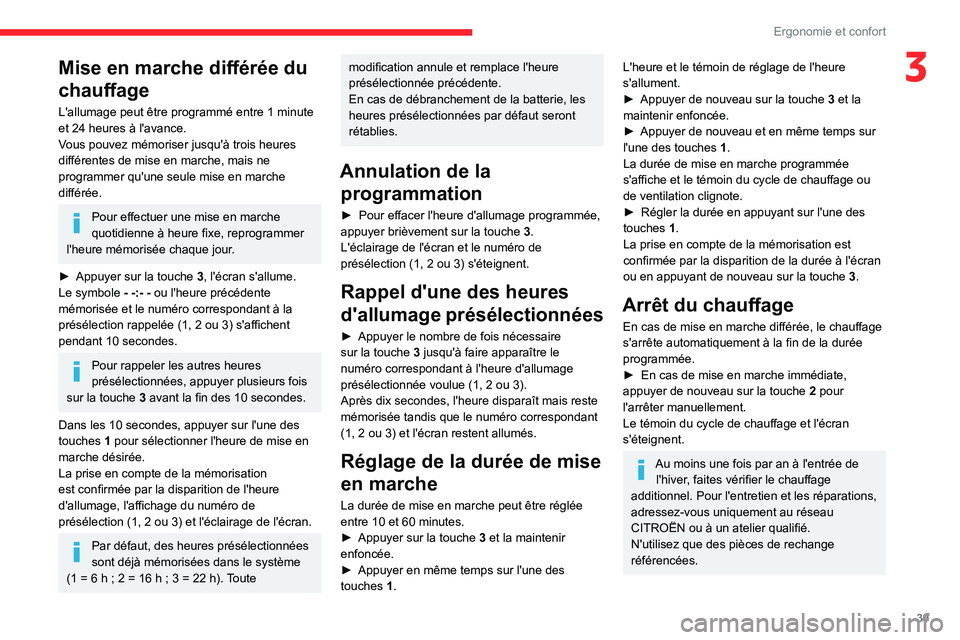

3Mise en marche différée du
chauffage
L'allumage peut être programmé entre 1 minute
et 24 heures à l'avance.
Vous pouvez mémoriser jusqu'à trois heures
différentes de mise en marche, mais ne
programmer qu'une seule mise en marche
différée.
Pour effectuer une mise en marche
quotidienne à heure fixe, reprogrammer
l'heure mémorisée chaque jour.
► Appuyer sur la touche 3, l'écran s'allume.
Le symbole - -:- - ou l'heure précédente
mémorisée et le numéro correspondant à la
présélection rappelée (1, 2 ou 3) s'affichent
pendant 10 secondes.
Pour rappeler les autres heures
présélectionnées, appuyer plusieurs fois
sur la touche 3 avant la fin des 10 secondes.
Dans les 10 secondes, appuyer sur l'une des
touches 1 pour sélectionner l'heure de mise en
marche désirée.
La prise en compte de la mémorisation
est confirmée par la disparition de l'heure
d'allumage, l'affichage du numéro de
présélection (1, 2 ou 3) et l'éclairage de l'écran.
Par défaut, des heures présélectionnées
sont déjà mémorisées dans le système
(1 = 6 h ; 2 = 16 h ; 3 = 22 h). Toute
modification annule et remplace l'heure
présélectionnée précédente.
En cas de débranchement de la batterie, les
heures présélectionnées par défaut seront
rétablies.
Annulation de la programmation
► Pour effacer l'heure d'allumage programmée,
appuyer brièvement sur la touche 3.
L'éclairage de l'écran et le numéro de
présélection (1, 2 ou 3) s'éteignent.
Rappel d'une des heures
d'allumage présélectionnées
► Appuyer le nombre de fois nécessaire
sur la touche 3 jusqu'à faire apparaître le
numéro correspondant à l'heure d'allumage
présélectionnée voulue (1, 2 ou 3).
Après dix secondes, l'heure disparaît mais reste
mémorisée tandis que le numéro correspondant
(1, 2 ou 3) et l'écran restent allumés.
Réglage de la durée de mise
en marche
La durée de mise en marche peut être réglée
entre 10 et 60 minutes.
► Appuyer sur la touche 3 et la maintenir
enfoncée.
► Appuyer en même temps sur l'une des
touches 1.
L'heure et le témoin de réglage de l'heure
s'allument.
► Appuyer de nouveau sur la touche 3 et la
maintenir enfoncée.
► Appuyer de nouveau et en même temps sur
l'une des touches 1.
La durée de mise en marche programmée
s'affiche et le témoin du cycle de chauffage ou
de ventilation clignote.
► Régler la durée en appuyant sur l'une des
touches 1.
La prise en compte de la mémorisation est
confirmée par la disparition de la durée à l'écran
ou en appuyant de nouveau sur la touche 3.
Arrêt du chauffage
En cas de mise en marche différée, le chauffage
s'arrête automatiquement à la fin de la durée
programmée.
► En cas de mise en marche immédiate,
appuyer de nouveau sur la touche 2 pour
l'arrêter manuellement.
Le témoin du cycle de chauffage et l'écran
s'éteignent.
Au moins une fois par an à l'entrée de l'hiver, faites vérifier le chauffage
additionnel. Pour l'entretien et les réparations,
adressez-vous uniquement au réseau
CITROËN ou à un atelier qualifié.
N'utilisez que des pièces de rechange
référencées.
Page 42 of 196
40
Ergonomie et confort

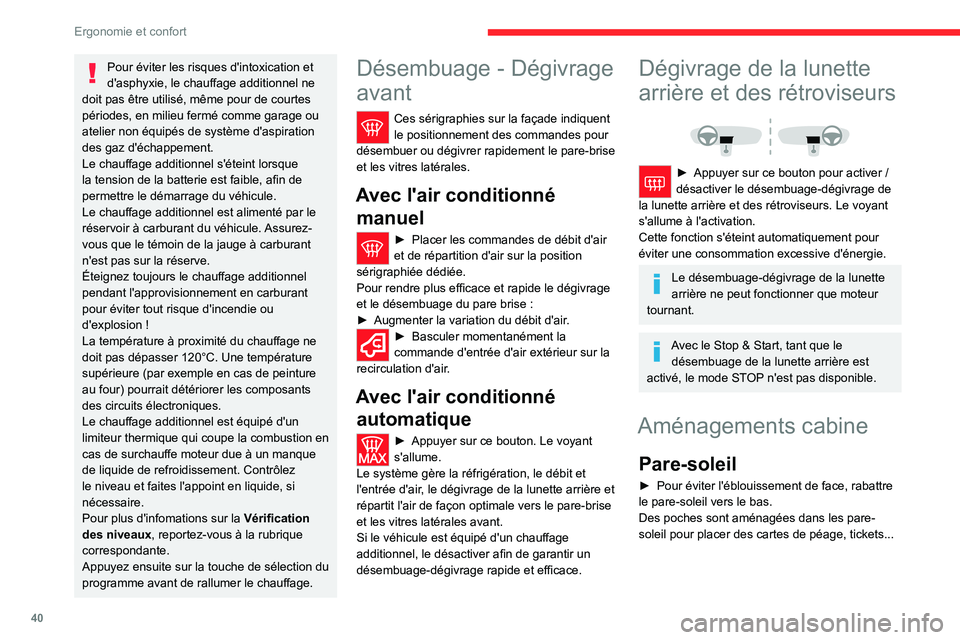

Pour éviter les risques d'intoxication et
d'asphyxie, le chauffage additionnel ne
doit pas être utilisé, même pour de courtes
périodes, en milieu fermé comme garage ou
atelier non équipés de système d'aspiration
des gaz d'échappement.
Le chauffage additionnel s'éteint lorsque
la tension de la batterie est faible, afin de
permettre le démarrage du véhicule.
Le chauffage additionnel est alimenté par le
réservoir à carburant du véhicule. Assurez-
vous que le témoin de la jauge à carburant
n'est pas sur la réserve.
Éteignez toujours le chauffage additionnel
pendant l'approvisionnement en carburant
pour éviter tout risque d'incendie ou
d'explosion !
La température à proximité du chauffage ne
doit pas dépasser 120°C. Une température
supérieure (par exemple en cas de peinture
au four) pourrait détériorer les composants
des circuits électroniques.
Le chauffage additionnel est équipé d'un
limiteur thermique qui coupe la combustion en
cas de surchauffe moteur due à un manque
de liquide de refroidissement. Contrôlez
le niveau et faites l'appoint en liquide, si
nécessaire.
Pour plus d'infomations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Appuyez ensuite sur la touche de sélection du
programme avant de rallumer le chauffage.Désembuage - Dégivrage
avant
Ces sérigraphies sur la façade indiquent
le positionnement des commandes pour
désembuer ou dégivrer rapidement le pare-brise
et les vitres latérales.
Avec l'air conditionné manuel
► Placer les commandes de débit d'air
et de répartition d'air sur la position
sérigraphiée dédiée.
Pour rendre plus efficace et rapide le dégivrage
et le désembuage du pare brise :
► Augmenter la variation du débit d'air.
► Basculer momentanément la
commande d'entrée d'air extérieur sur la
recirculation d'air.
Avec l'air conditionné automatique
► Appuyer sur ce bouton. Le voyant
s'allume.
Le système gère la réfrigération, le débit et
l'entrée d'air, le dégivrage de la lunette arrière et
répartit l'air de façon optimale vers le pare-brise
et les vitres latérales avant.
Si le véhicule est équipé d'un chauffage
additionnel, le désactiver afin de garantir un
désembuage-dégivrage rapide et efficace.
Dégivrage de la lunette
arrière et des rétroviseurs
► Appuyer sur ce bouton pour activer /
désactiver le désembuage-dégivrage de
la lunette arrière et des rétroviseurs. Le voyant
s'allume à l'activation.
Cette fonction s'éteint automatiquement pour
éviter une consommation excessive d'énergie.
Le désembuage-dégivrage de la lunette
arrière ne peut fonctionner que moteur
tournant.
Avec le Stop & Start, tant que le désembuage de la lunette arrière est
activé, le mode STOP n'est pas disponible.
Aménagements cabine
Pare-soleil
► Pour éviter l'éblouissement de face, rabattre
le pare-soleil vers le bas.
Des poches sont aménagées dans les pare-
soleil pour placer des cartes de péage, tickets...
Page 43 of 196
41
Ergonomie et confort

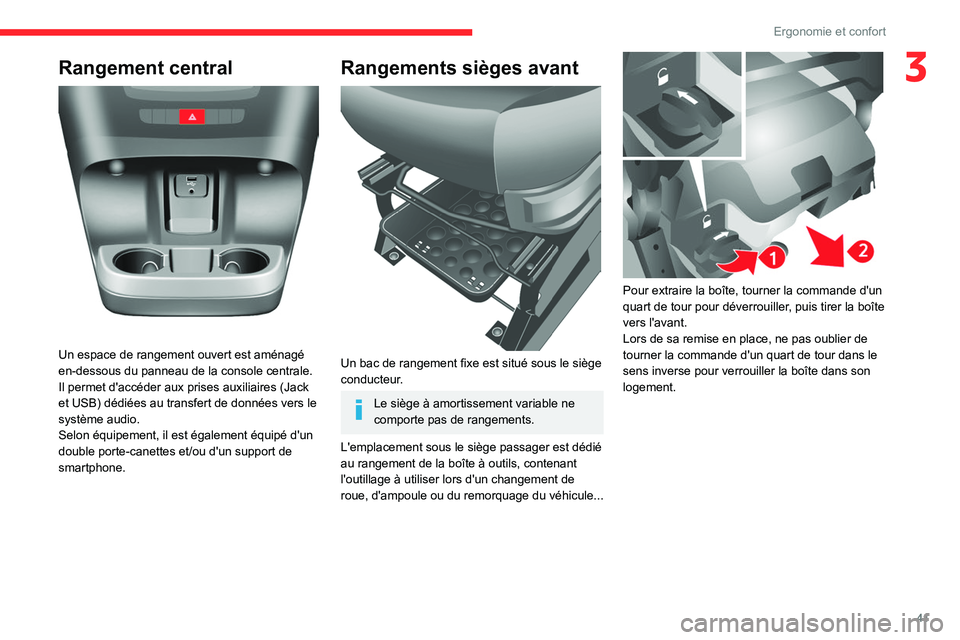

3Rangement central
Un espace de rangement ouvert est aménagé
en-dessous du panneau de la console centrale.
Il permet d'accéder aux prises auxiliaires (Jack
et USB) dédiées au transfert de données vers le
système audio.
Selon équipement, il est également équipé d'un
double porte-canettes et/ou d'un support de
smartphone.
Rangements sièges avant
Un bac de rangement fixe est situé sous le siège
conducteur.
Le siège à amortissement variable ne
comporte pas de rangements.
L'emplacement sous le siège passager est dédié
au rangement de la boîte à outils, contenant
l'outillage à utiliser lors d'un changement de
roue, d'ampoule ou du remorquage du véhicule...
Pour extraire la boîte, tourner la commande d'un
quart de tour pour déverrouiller, puis tirer la boîte
vers l'avant.
Lors de sa remise en place, ne pas oublier de
tourner la commande d'un quart de tour dans le
sens inverse pour verrouiller la boîte dans son
logement.
Page 44 of 196
42
Ergonomie et confort

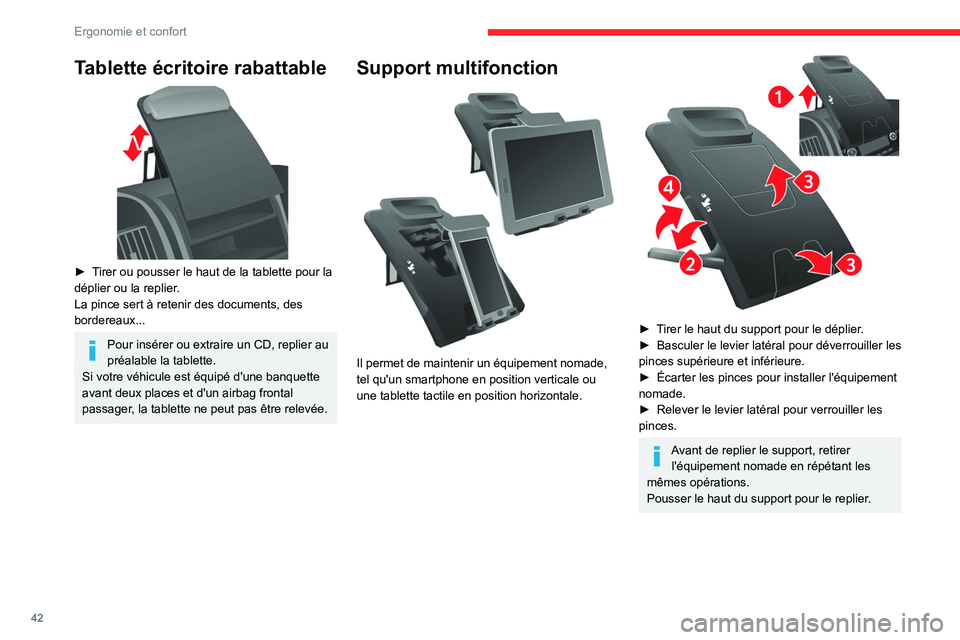

Tablette écritoire rabattable
► Tirer ou pousser le haut de la tablette pour la
déplier ou la replier.
La pince sert à retenir des documents, des
bordereaux...
Pour insérer ou extraire un CD, replier au
préalable la tablette.
Si votre véhicule est équipé d'une banquette
avant deux places et d'un airbag frontal
passager, la tablette ne peut pas être relevée.
Support multifonction
Il permet de maintenir un équipement nomade,
tel qu'un smartphone en position verticale ou
une tablette tactile en position horizontale.
► Tirer le haut du support pour le déplier.
► Basculer le levier latéral pour déverrouiller les
pinces supérieure et inférieure.
► Écarter les pinces pour installer l'équipement
nomade.
► Relever le levier latéral pour verrouiller les
pinces.
Avant de replier le support, retirer l'équipement nomade en répétant les
mêmes opérations.
Pousser le haut du support pour le replier.
Page 45 of 196
43
Ergonomie et confort

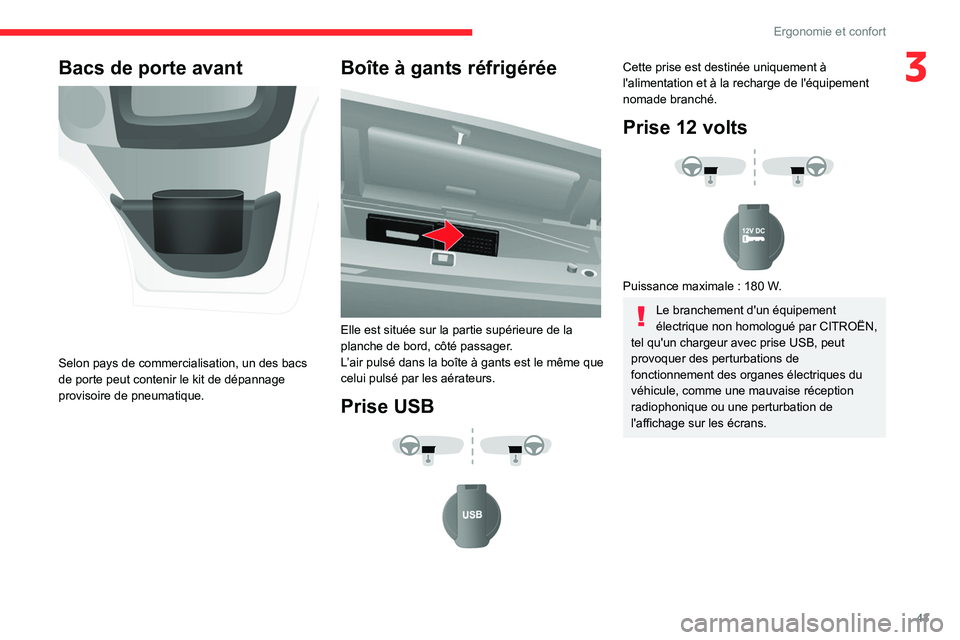

3Bacs de porte avant
Selon pays de commercialisation, un des bacs
de porte peut contenir le kit de dépannage
provisoire de pneumatique.
Boîte à gants réfrigérée
Elle est située sur la partie supérieure de la
planche de bord, côté passager.
L’air pulsé dans la boîte à gants est le même que
celui pulsé par les aérateurs.
Prise USB
Cette prise est destinée uniquement à
l'alimentation et à la recharge de l'équipement
nomade branché.
Prise 12 volts
Puissance maximale : 180 W.
Le branchement d'un équipement
électrique non homologué par CITROËN,
tel qu'un chargeur avec prise USB, peut
provoquer des perturbations de
fonctionnement des organes électriques du
véhicule, comme une mauvaise réception
radiophonique ou une perturbation de
l'affichage sur les écrans.
Page 46 of 196
44
Ergonomie et confort

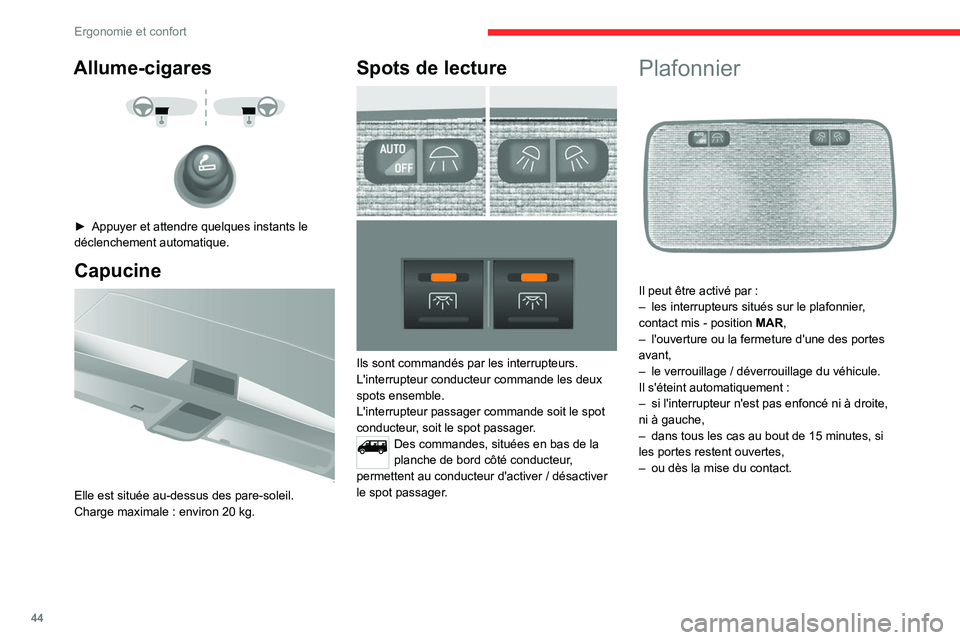

Allume-cigares
► Appuyer et attendre quelques instants le
déclenchement automatique.
Capucine
Elle est située au-dessus des pare-soleil.
Charge maximale : environ 20 kg.
Spots de lecture
Ils sont commandés par les interrupteurs.
L'interrupteur conducteur commande les deux
spots ensemble.
L'interrupteur passager commande soit le spot
conducteur, soit le spot passager.
Des commandes, situées en bas de la
planche de bord côté conducteur,
permettent au conducteur d'activer / désactiver
le spot passager.
Plafonnier
Il peut être activé par :
– les interrupteurs situés sur le plafonnier,
contact mis - position MAR,
– l'ouverture ou la fermeture d'une des portes
avant,
– le verrouillage / déverrouillage du véhicule.
Il s'éteint automatiquement :
– si l'interrupteur n'est pas enfoncé ni à droite,
ni à gauche,
– dans tous les cas au bout de 15 minutes, si
les portes restent ouvertes,
– ou dès la mise du contact.
Page 47 of 196
45
Ergonomie et confort

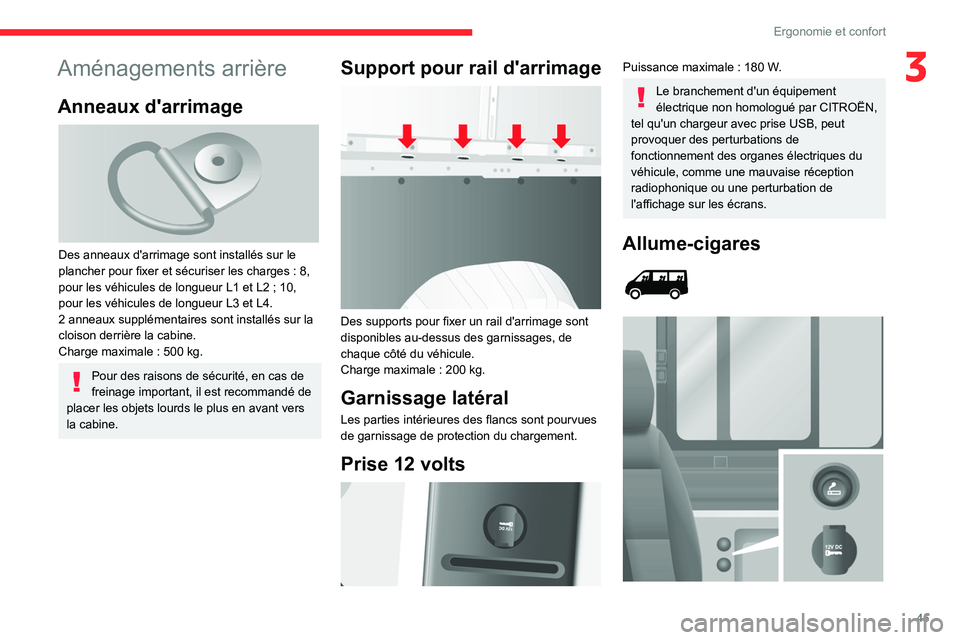

3Aménagements arrière
Anneaux d'arrimage
Des anneaux d'arrimage sont installés sur le
plancher pour fixer et sécuriser les charges : 8,
pour les véhicules de longueur L1 et L2 ; 10,
pour les véhicules de longueur L3 et L4.
2 anneaux supplémentaires sont installés sur la
cloison derrière la cabine.
Charge maximale : 500 kg.
Pour des raisons de sécurité, en cas de
freinage important, il est recommandé de
placer les objets lourds le plus en avant vers
la cabine.
Support pour rail d'arrimage
Des supports pour fixer un rail d'arrimage sont
disponibles au-dessus des garnissages, de
chaque côté du véhicule.
Charge maximale : 200 kg.
Garnissage latéral
Les parties intérieures des flancs sont pourvues
de garnissage de protection du chargement.
Prise 12 volts
Puissance maximale : 180 W.
Le branchement d'un équipement
électrique non homologué par CITROËN,
tel qu'un chargeur avec prise USB, peut
provoquer des perturbations de
fonctionnement des organes électriques du
véhicule, comme une mauvaise réception
radiophonique ou une perturbation de
l'affichage sur les écrans.
Allume-cigares
Page 48 of 196
46
Ergonomie et confort
► Appuyer et attendre quelques instants le
déclenchement automatique.
Plafonniers
Si le véhicule en est équipé, un ou deux
plafonniers sont situés au-dessus des portes
arrière et latérale.
Ils peuvent être activés par :
– le basculement du plafonnier (à gauche ou à
droite),
– l'ouverture ou la fermeture des portes arrière
ou latérale.
Cet éclairage s'éteint automatiquement au
bout de quelques minutes si les portes restent
ouvertes.
Spots de lecture
Ils sont situés au-dessus de
chaque rangée de sièges.
Galerie intérieure de toit
C'est un rangement situé dans l'espace de
chargement, au-dessus de la cabine. Sa
capacité est variable selon la hauteur du fourgon
(type H2 ou H3).
Pour des raisons de sécurité, n'installez
pas d'objets lourds dans la galerie
intérieure.
Arrêt de charge
Sur le plancher, derrière les sièges avant, une
séparation horizontale protège le conducteur
et les passagers avant contre les risques de
déplacement de charge.
Séparation verticale de type
échelle
Selon pays de commercialisation, derrière le
siège conducteur, une séparation verticale de
type échelle protège le conducteur contre les
risques de déplacement de charge.
Cloison de séparation vitrée
Selon pays de commercialisation, une cloison de
séparation vitrée isole la cabine de l'espace de
chargement.
Néanmoins, vous pouvez utiliser la commande
pour ouvrir / fermer sa vitre coulissante.
Lampe nomade
Si le véhicule est équipé, la lampe nomade
magnétique se trouve au niveau du plafonnier
arrière.
Un éclairage est installé au centre du socle de la
lampe nomade.
Sortir la lampe nomade de son socle en
appuyant sur le bouton, puis en la faisant pivoter
de 90 degrés vers le bas.
Pour allumer la lampe, faire glisser l'interrupteur
vers l'avant.
Pour changer les 4 accumulateurs (type Ni-MH),
enlever le cache de protection, situé sur la lampe
nomade.
Pour remettre en place la lampe nomade,
l'engager dans les encoches sur le socle et la
faire pivoter vers le haut.
Véhicule à l'arrêt, clé dans le contacteur
ou retirée, la recharge comme l'éclairage
Page 49 of 196

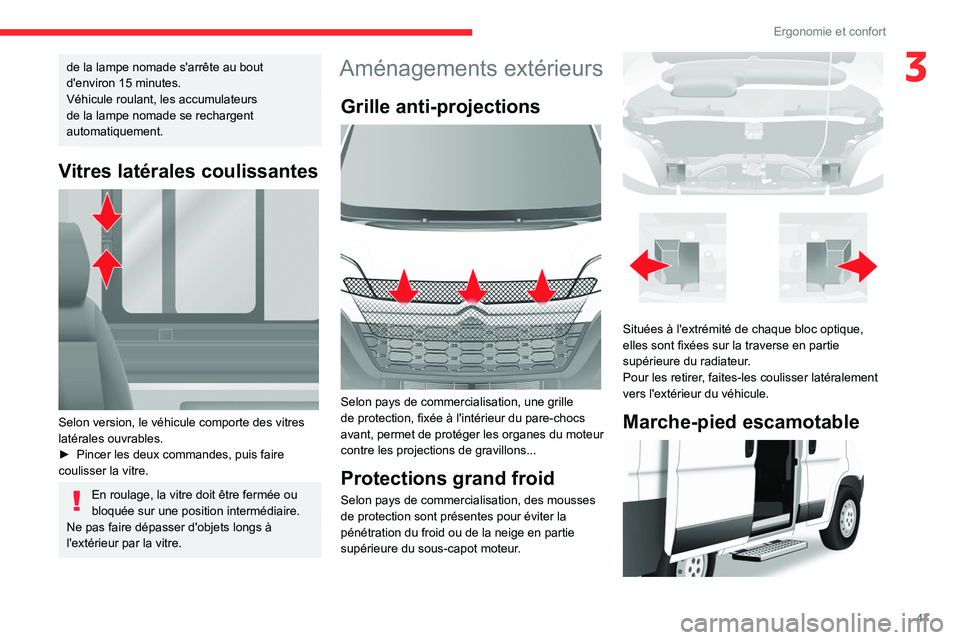

47
Ergonomie et confort
3de la lampe nomade s'arrête au bout
d'environ 15 minutes.
Véhicule roulant, les accumulateurs
de la lampe nomade se rechargent
automatiquement.
Vitres latérales coulissantes
Selon version, le véhicule comporte des vitres
latérales ouvrables.
► Pincer les deux commandes, puis faire
coulisser la vitre.
En roulage, la vitre doit être fermée ou
bloquée sur une position intermédiaire.
Ne pas faire dépasser d'objets longs à
l'extérieur par la vitre.
Aménagements extérieurs
Grille anti-projections
Selon pays de commercialisation, une grille
de protection, fixée à l'intérieur du pare-chocs
avant, permet de protéger les organes du moteur
contre les projections de gravillons...
Protections grand froid
Selon pays de commercialisation, des mousses
de protection sont présentes pour éviter la
pénétration du froid ou de la neige en partie
supérieure du sous-capot moteur.
Situées à l'extrémité de chaque bloc optique,
elles sont fixées sur la traverse en partie
supérieure du radiateur.
Pour les retirer, faites-les coulisser latéralement
vers l'extérieur du véhicule.
Marche-pied escamotable
Page 50 of 196

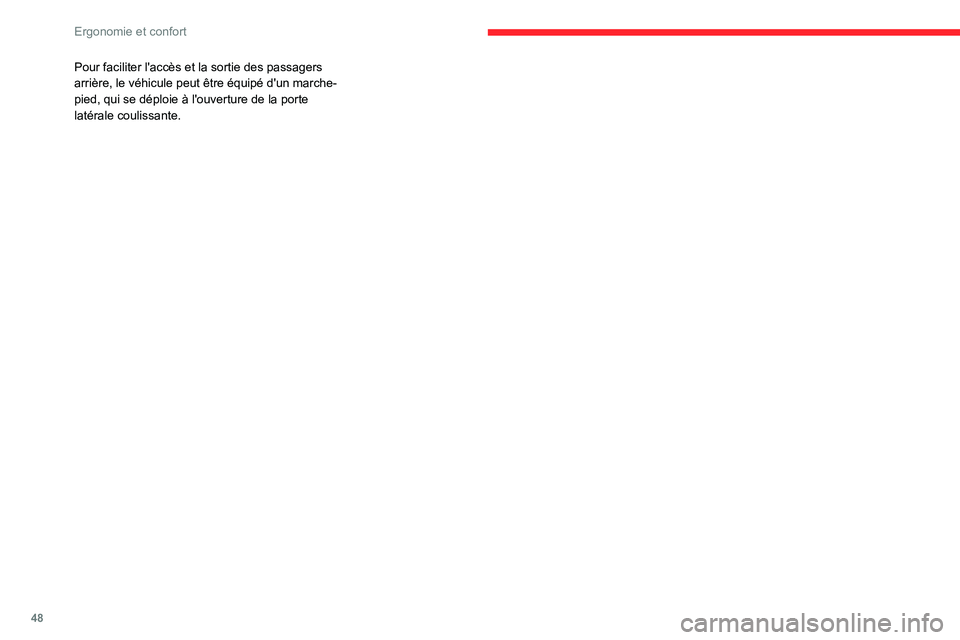

48
Ergonomie et confort
Pour faciliter l'accès et la sortie des passagers
arrière, le véhicule peut être équipé d'un marche-
pied, qui se déploie à l'ouverture de la porte
latérale coulissante.
