Praktické informácie
7

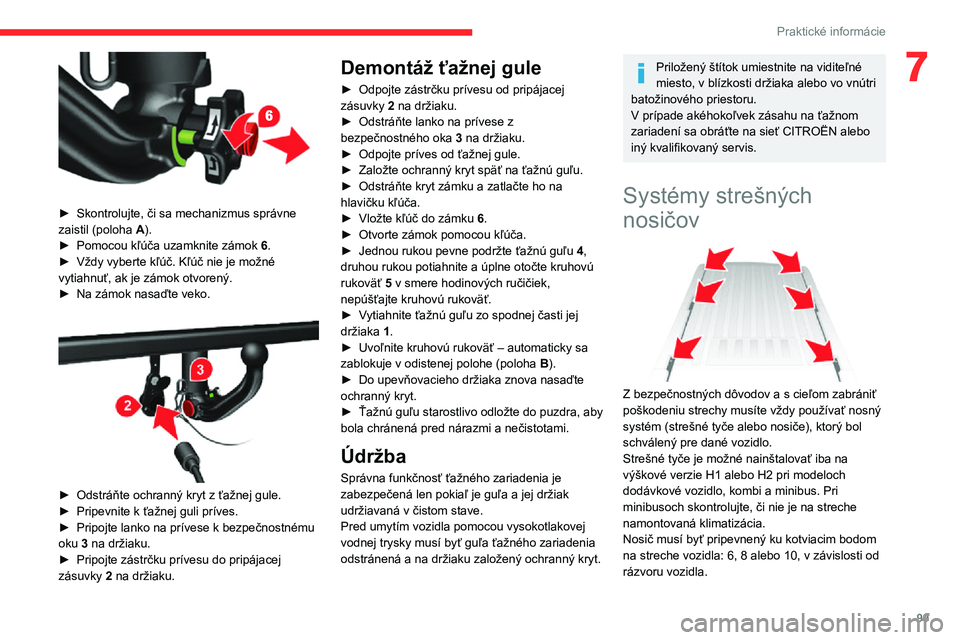

► Skontrolujte, či sa mechanizmus správne zaistil (poloha A).► Pomocou kľúča uzamknite zámok 6.► Vždy vyberte kľúč. Kľúč nie je možné vytiahnuť, ak je zámok otvorený.► Na zámok nasaďte veko.

► Odstráňte ochranný kryt z ťažnej gule.► Pripevnite k ťažnej guli príves.► Pripojte lanko na prívese k bezpečnostnému
oku 3 na držiaku.► Pripojte zástrčku prívesu do pripájacej zásuvky 2 na držiaku.
Demontáž ťažnej gule
► Odpojte zástrčku prívesu od pripájacej zásuvky 2 na držiaku.► Odstráňte lanko na prívese z bezpečnostného oka 3 na držiaku.► Odpojte príves od ťažnej gule.► Založte ochranný kryt späť na ťažnú guľu.► Odstráňte kryt zámku a zatlačte ho na hlavičku kľúča.► Vložte kľúč do zámku 6.► Otvorte zámok pomocou kľúča.► Jednou rukou pevne podržte ťažnú guľu 4, druhou rukou potiahnite a úplne otočte kruhovú rukoväť 5 v smere hodinových ručičiek, nepúšťajte kruhovú rukoväť.► Vytiahnite ťažnú guľu zo spodnej časti jej držiaka 1.► Uvoľnite kruhovú rukoväť – automaticky sa zablokuje v odistenej polohe (poloha B).► Do upevňovacieho držiaka znova nasaďte ochranný kryt.► Ťažnú guľu starostlivo odložte do puzdra, aby bola chránená pred nárazmi a nečistotami.
Údržba
Správna funkčnosť ťažného zariadenia je zabezpečená len pokiaľ je guľa a jej držiak udržiavaná v čistom stave.Pred umytím vozidla pomocou vysokotlakovej vodnej trysky musí byť guľa ťažného zariadenia odstránená a na držiaku založený ochranný kryt.
Priložený štítok umiestnite na viditeľné miesto, v blízkosti držiaka alebo vo vnútri batožinového priestoru.V prípade akéhokoľvek zásahu na ťažnom zariadení sa obráťte na sieť CITROËN alebo iný kvalifikovaný servis.
Systémy strešných
nosičov

Z bezpečnostných dôvodov a s cieľom zabrániť poškodeniu strechy musíte vždy používať nosný systém (strešné tyče alebo nosiče), ktorý bol
schválený pre dané vozidlo.Strešné tyče je možné nainštalovať iba na výškové verzie H1 alebo H2 pri modeloch dodávkové vozidlo, kombi a minibus. Pri minibusoch skontrolujte, či nie je na streche namontovaná klimatizácia.Nosič musí byť pripevnený ku kotviacim bodom na streche vozidla: 6, 8 alebo 10, v závislosti od rázvoru vozidla.

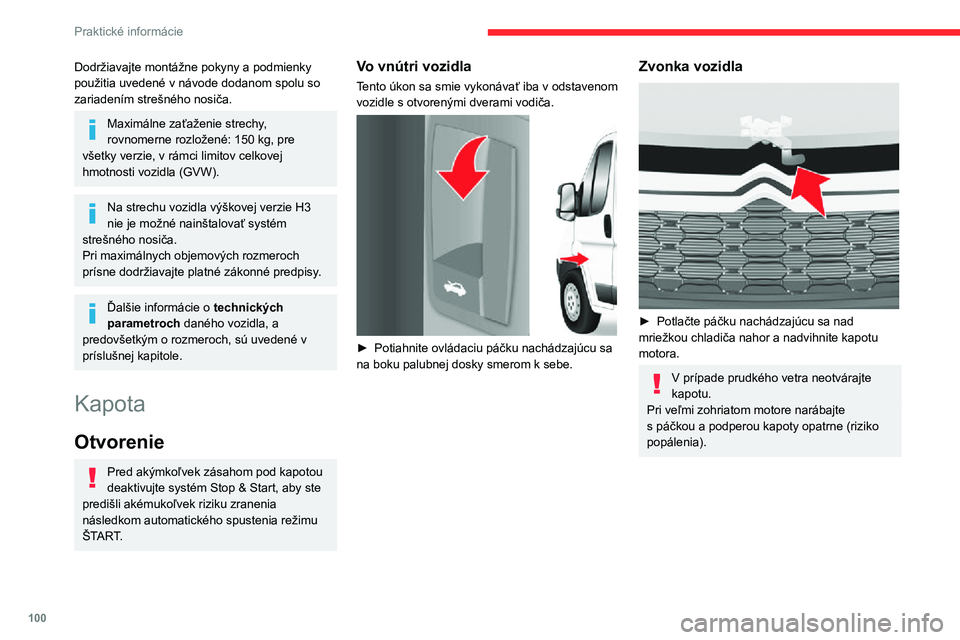

100
Praktické informácie
Dodržiavajte montážne pokyny a podmienky použitia uvedené v návode dodanom spolu so zariadením strešného nosiča.
Maximálne zaťaženie strechy, rovnomerne rozložené: 150 kg, pre všetky verzie, v rámci limitov celkovej hmotnosti vozidla (GVW).
Na strechu vozidla výškovej verzie H3 nie je možné nainštalovať systém strešného nosiča.Pri maximálnych objemových rozmeroch prísne dodržiavajte platné zákonné predpisy.
Ďalšie informácie o technických parametroch daného vozidla, a predovšetkým o rozmeroch, sú uvedené v príslušnej kapitole.
Kapota
Otvorenie
Pred akýmkoľvek zásahom pod kapotou deaktivujte systém Stop & Start, aby ste predišli akémukoľvek riziku zranenia následkom automatického spustenia režimu ŠTART.
Vo vnútri vozidla
Tento úkon sa smie vykonávať iba v odstavenom vozidle s otvorenými dverami vodiča.

► Potiahnite ovládaciu páčku nachádzajúcu sa na boku palubnej dosky smerom k sebe.
Zvonka vozidla

► Potlačte páčku nachádzajúcu sa nad mriežkou chladiča nahor a nadvihnite kapotu motora.
V prípade prudkého vetra neotvárajte kapotu.Pri veľmi zohriatom motore narábajte s páčkou a podperou kapoty opatrne (riziko popálenia).


► Odopnite podperu a po otočení ju zasuňte do prvého otvoru a potom do druhého otvoru.
Z dôvodu prítomnosti elektrickej výbavy v motorovom priestore sa odporúča obmedziť kontakt s vodou (dážď, umývanie...).
Zatvorenie kapoty motora
► Pred zatvorením kapoty najskôr odložte podperu do držiaka.► Privrite kapotu a pred koncom jej dráhy ju pustite. Skontrolujte, či sa kapota zaistila.

101
Praktické informácie
7

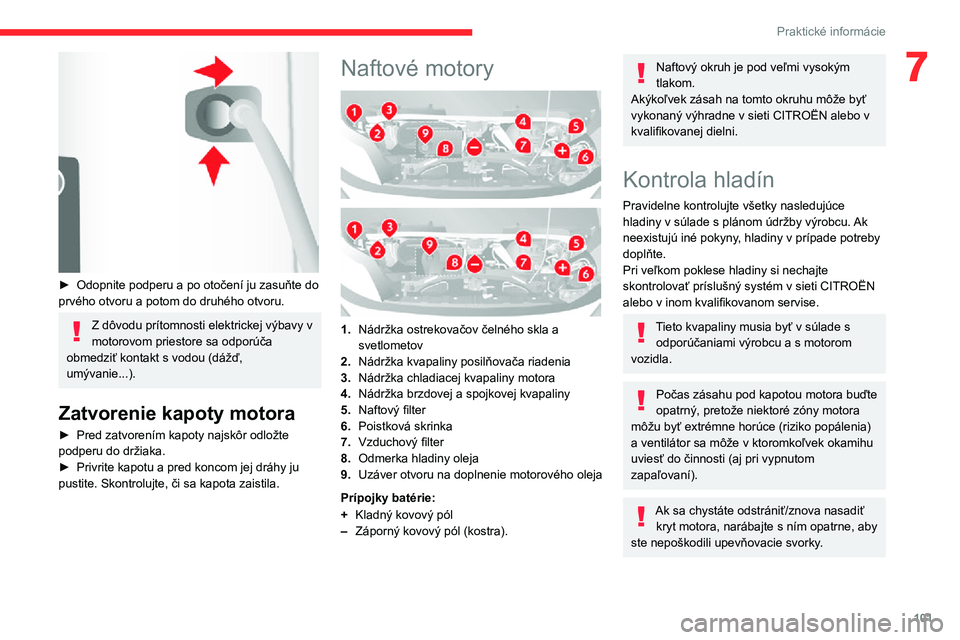

► Odopnite podperu a po otočení ju zasuňte do prvého otvoru a potom do druhého otvoru.
Z dôvodu prítomnosti elektrickej výbavy v motorovom priestore sa odporúča obmedziť kontakt s vodou (dážď, umývanie...).
Zatvorenie kapoty motora
► Pred zatvorením kapoty najskôr odložte podperu do držiaka.► Privrite kapotu a pred koncom jej dráhy ju pustite. Skontrolujte, či sa kapota zaistila.
Naftové motory


1.Nádržka ostrekovačov čelného skla a svetlometov
2.Nádržka kvapaliny posilňovača riadenia
3.Nádržka chladiacej kvapaliny motora
4.Nádržka brzdovej a spojkovej kvapaliny
5.Naftový filter
6.Poistková skrinka
7.Vzduchový filter
8.Odmerka hladiny oleja
9.Uzáver otvoru na doplnenie motorového oleja
Prípojky batérie:
+ Kladný kovový pól
– Záporný kovový pól (kostra).
Naftový okruh je pod veľmi vysokým tlakom.Akýkoľvek zásah na tomto okruhu môže byť vykonaný výhradne v sieti CITROËN alebo v kvalifikovanej dielni.
Kontrola hladín
Pravidelne kontrolujte všetky nasledujúce hladiny v súlade s plánom údržby výrobcu. Ak neexistujú iné pokyny, hladiny v prípade potreby doplňte.Pri veľkom poklese hladiny si nechajte skontrolovať príslušný systém v sieti CITROËN alebo v inom kvalifikovanom servise.
Tieto kvapaliny musia byť v súlade s odporúčaniami výrobcu a s motorom vozidla.
Počas zásahu pod kapotou motora buďte opatrný, pretože niektoré zóny motora môžu byť extrémne horúce (riziko popálenia)
a ventilátor sa môže v ktoromkoľvek okamihu uviesť do činnosti (aj pri vypnutom zapaľovaní).
Ak sa chystáte odstrániť/znova nasadiť kryt motora, narábajte s ním opatrne, aby ste nepoškodili upevňovacie svorky.

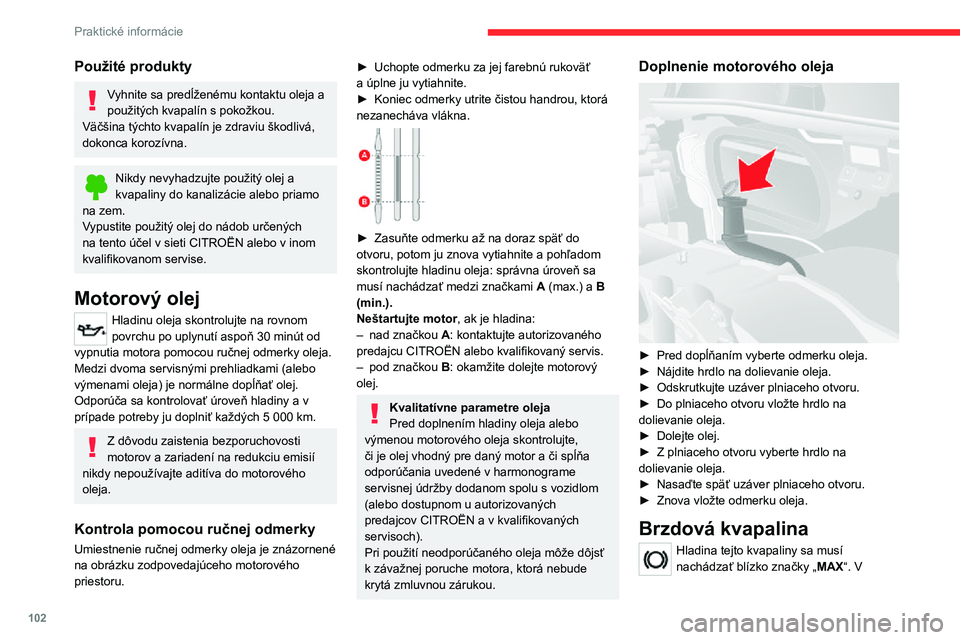

102
Praktické informácie
Použité produkty
Vyhnite sa predĺženému kontaktu oleja a použitých kvapalín s pokožkou.Väčšina týchto kvapalín je zdraviu škodlivá, dokonca korozívna.
Nikdy nevyhadzujte použitý olej a kvapaliny do kanalizácie alebo priamo na zem.Vypustite použitý olej do nádob určených na tento účel v sieti CITROËN alebo v inom kvalifikovanom servise.
Motorový olej
Hladinu oleja skontrolujte na rovnom povrchu po uplynutí aspoň 30 minút od vypnutia motora pomocou ručnej odmerky oleja.Medzi dvoma servisnými prehliadkami (alebo výmenami oleja) je normálne dopĺňať olej. Odporúča sa kontrolovať úroveň hladiny a v prípade potreby ju doplniť každých 5 000 km.
Z dôvodu zaistenia bezporuchovosti motorov a zariadení na redukciu emisií nikdy nepoužívajte aditíva do motorového oleja.
Kontrola pomocou ručnej odmerky
Umiestnenie ručnej odmerky oleja je znázornené na obrázku zodpovedajúceho motorového priestoru.
► Uchopte odmerku za jej farebnú rukoväť a úplne ju vytiahnite.► Koniec odmerky utrite čistou handrou, ktorá nezanecháva vlákna.

► Zasuňte odmerku až na doraz späť do otvoru, potom ju znova vytiahnite a pohľadom skontrolujte hladinu oleja: správna úroveň sa musí nachádzať medzi značkami A (max.) a B (min.).Neštartujte motor, ak je hladina:– nad značkou A: kontaktujte autorizovaného predajcu CITROËN alebo kvalifikovaný servis.– pod značkou B: okamžite dolejte motorový olej.
Kvalitatívne parametre olejaPred doplnením hladiny oleja alebo výmenou motorového oleja skontrolujte, či je olej vhodný pre daný motor a či spĺňa odporúčania uvedené v harmonograme servisnej údržby dodanom spolu s vozidlom (alebo dostupnom u autorizovaných predajcov CITROËN a v kvalifikovaných servisoch).Pri použití neodporúčaného oleja môže dôjsť k závažnej poruche motora, ktorá nebude krytá zmluvnou zárukou.
Doplnenie motorového oleja

► Pred dopĺňaním vyberte odmerku oleja.► Nájdite hrdlo na dolievanie oleja.► Odskrutkujte uzáver plniaceho otvoru.► Do plniaceho otvoru vložte hrdlo na dolievanie oleja.► Dolejte olej.► Z plniaceho otvoru vyberte hrdlo na dolievanie oleja.► Nasaďte späť uzáver plniaceho otvoru.► Znova vložte odmerku oleja.
Brzdová kvapalina
Hladina tejto kvapaliny sa musí nachádzať blízko značky „MAX“. V
opačnom prípade skontrolujte stav opotrebovania brzdových doštičiek.Informácie o intervaloch výmeny brzdovej kvapaliny sú uvedené v pláne servisnej údržby od výrobcu.
Pri dopĺňaní hladiny vyčistite pred založením kryt. Používajte iba brzdovú kvapalinu DOT4 zo zapečatenej nádoby.
Kvapalina posilňovača
riadenia
Hladina tejto kvapaliny sa musí nachádzať blízko značky „MAX“. Vozidlo odstavte na rovnom povrchu a nechajte vychladnúť motor a potom odčítajte hladinu na plniacom hrdle.Odskrutkujte veko upevnené k odmerke. Prístup k veku nádržky získate demontovaním ochranného krytu – odskrutkujte jeho tri upevňovacie skrutky o štvrť otáčky, potom odstráňte druhý kryt nasadený na veku.
Chladiaca kvapalina motora
Doplnenie tejto kvapaliny v období medzi dvoma prehliadkami je úplne normálne.Kontrola a doplnenie hladiny kvapaliny sa musia vykonávať iba pri studenom motore.Nedostatočná hladina predstavuje riziko vážneho poškodenia motora.

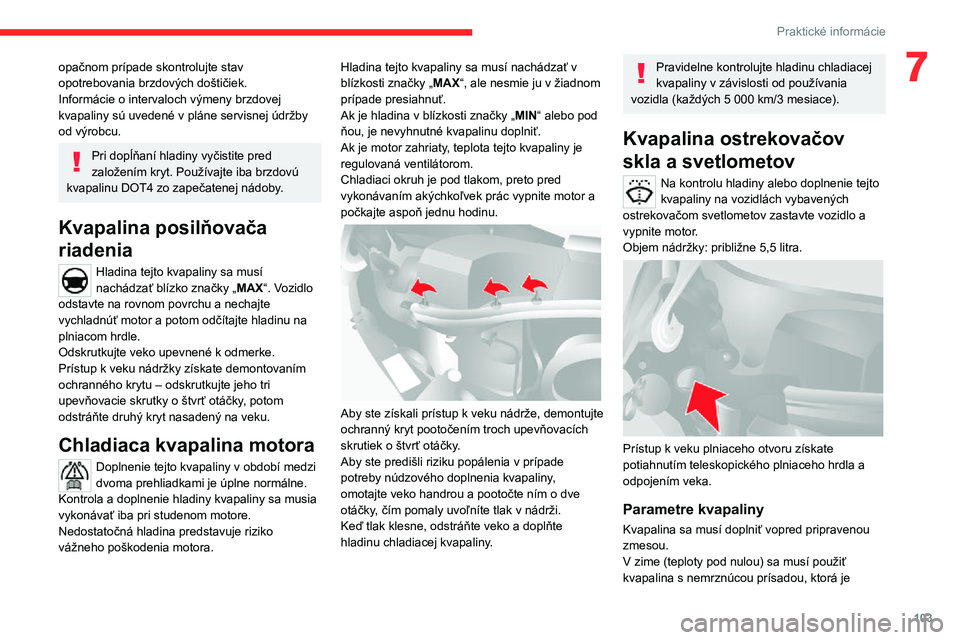

103
Praktické informácie
7opačnom prípade skontrolujte stav opotrebovania brzdových doštičiek.Informácie o intervaloch výmeny brzdovej kvapaliny sú uvedené v pláne servisnej údržby od výrobcu.
Pri dopĺňaní hladiny vyčistite pred založením kryt. Používajte iba brzdovú kvapalinu DOT4 zo zapečatenej nádoby.
Kvapalina posilňovača
riadenia
Hladina tejto kvapaliny sa musí nachádzať blízko značky „MAX“. Vozidlo odstavte na rovnom povrchu a nechajte vychladnúť motor a potom odčítajte hladinu na plniacom hrdle.Odskrutkujte veko upevnené k odmerke. Prístup k veku nádržky získate demontovaním ochranného krytu – odskrutkujte jeho tri upevňovacie skrutky o štvrť otáčky, potom odstráňte druhý kryt nasadený na veku.
Chladiaca kvapalina motora
Doplnenie tejto kvapaliny v období medzi dvoma prehliadkami je úplne normálne.Kontrola a doplnenie hladiny kvapaliny sa musia vykonávať iba pri studenom motore.Nedostatočná hladina predstavuje riziko vážneho poškodenia motora.
Hladina tejto kvapaliny sa musí nachádzať v blízkosti značky „MAX“, ale nesmie ju v žiadnom prípade presiahnuť.Ak je hladina v blízkosti značky „MIN“ alebo pod ňou, je nevyhnutné kvapalinu doplniť.Ak je motor zahriaty, teplota tejto kvapaliny je regulovaná ventilátorom.Chladiaci okruh je pod tlakom, preto pred vykonávaním akýchkoľvek prác vypnite motor a počkajte aspoň jednu hodinu.

Aby ste získali prístup k veku nádrže, demontujte ochranný kryt pootočením troch upevňovacích skrutiek o štvrť otáčky.Aby ste predišli riziku popálenia v prípade potreby núdzového doplnenia kvapaliny, omotajte veko handrou a pootočte ním o dve otáčky, čím pomaly uvoľníte tlak v nádrži.Keď tlak klesne, odstráňte veko a doplňte hladinu chladiacej kvapaliny.
Pravidelne kontrolujte hladinu chladiacej kvapaliny v závislosti od používania vozidla (každých 5 000 km/3 mesiace).
Kvapalina ostrekovačov
skla a svetlometov
Na kontrolu hladiny alebo doplnenie tejto kvapaliny na vozidlách vybavených ostrekovačom svetlometov zastavte vozidlo a vypnite motor.Objem nádržky: približne 5,5 litra.

Prístup k veku plniaceho otvoru získate potiahnutím teleskopického plniaceho hrdla a odpojením veka.
Parametre kvapaliny
Kvapalina sa musí doplniť vopred pripravenou zmesou.V zime (teploty pod nulou) sa musí použiť kvapalina s nemrznúcou prísadou, ktorá je

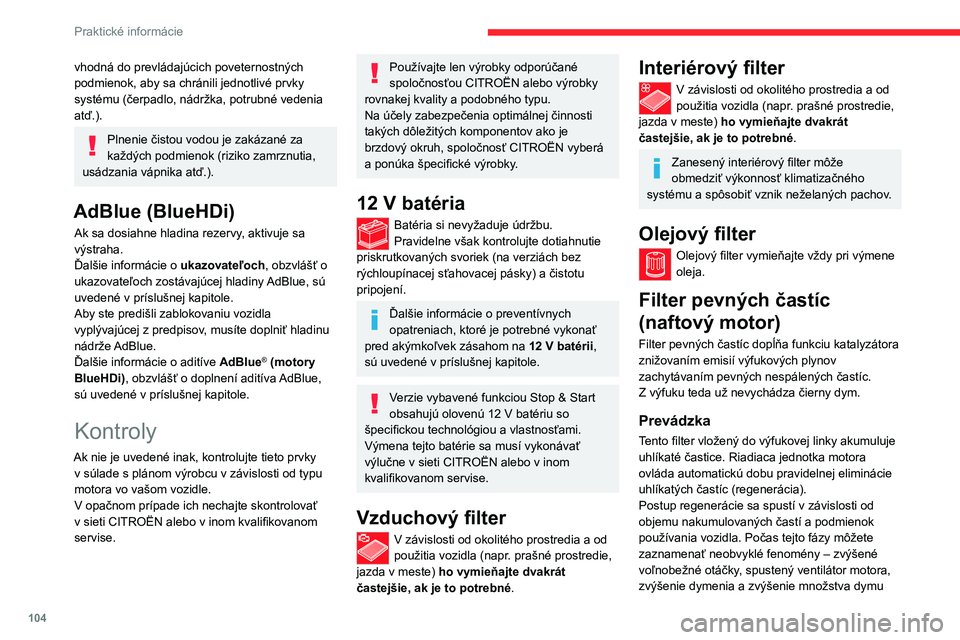

104
Praktické informácie
vhodná do prevládajúcich poveternostných podmienok, aby sa chránili jednotlivé prvky systému (čerpadlo, nádržka, potrubné vedenia atď.).
Plnenie čistou vodou je zakázané za každých podmienok (riziko zamrznutia, usádzania vápnika atď.).
AdBlue (BlueHDi)
Ak sa dosiahne hladina rezervy, aktivuje sa výstraha.Ďalšie informácie o ukazovateľoch, obzvlášť o ukazovateľoch zostávajúcej hladiny AdBlue, sú uvedené v príslušnej kapitole.Aby ste predišli zablokovaniu vozidla vyplývajúcej z predpisov, musíte doplniť hladinu nádrže AdBlue.Ďalšie informácie o aditíve AdBlue® (motory BlueHDi), obzvlášť o doplnení aditíva AdBlue, sú uvedené v príslušnej kapitole.
Kontroly
Ak nie je uvedené inak, kontrolujte tieto prvky v súlade s plánom výrobcu v závislosti od typu motora vo vašom vozidle.V opačnom prípade ich nechajte skontrolovať v sieti CITROËN alebo v inom kvalifikovanom servise.
Používajte len výrobky odporúčané spoločnosťou CITROËN alebo výrobky rovnakej kvality a podobného typu.Na účely zabezpečenia optimálnej činnosti takých dôležitých komponentov ako je brzdový okruh, spoločnosť CITROËN vyberá a ponúka špecifické výrobky.
12 V batéria
Batéria si nevyžaduje údržbu.Pravidelne však kontrolujte dotiahnutie priskrutkovaných svoriek (na verziách bez rýchloupínacej sťahovacej pásky) a čistotu pripojení.
Ďalšie informácie o preventívnych opatreniach, ktoré je potrebné vykonať pred akýmkoľvek zásahom na 12 V batérii, sú uvedené v príslušnej kapitole.
Verzie vybavené funkciou Stop & Start obsahujú olovenú 12 V batériu so
špecifickou technológiou a vlastnosťami.Výmena tejto batérie sa musí vykonávať výlučne v sieti CITROËN alebo v inom kvalifikovanom servise.
Vzduchový filter
V závislosti od okolitého prostredia a od použitia vozidla (napr. prašné prostredie, jazda v meste) ho vymieňajte dvakrát častejšie, ak je to potrebné.
Interiérový filter
V závislosti od okolitého prostredia a od použitia vozidla (napr. prašné prostredie, jazda v meste) ho vymieňajte dvakrát častejšie, ak je to potrebné.
Zanesený interiérový filter môže obmedziť výkonnosť klimatizačného systému a spôsobiť vznik neželaných pachov.
Olejový filter
Olejový filter vymieňajte vždy pri výmene oleja.
Filter pevných častíc
(naftový motor)
Filter pevných častíc dopĺňa funkciu katalyzátora znižovaním emisií výfukových plynov zachytávaním pevných nespálených častíc. Z výfuku teda už nevychádza čierny dym.
Prevádzka
Tento filter vložený do výfukovej linky akumuluje uhlíkaté častice. Riadiaca jednotka motora ovláda automatickú dobu pravidelnej eliminácie uhlíkatých častíc (regenerácia).Postup regenerácie sa spustí v závislosti od objemu nakumulovaných častí a podmienok používania vozidla. Počas tejto fázy môžete zaznamenať neobvyklé fenomény – zvýšené voľnobežné otáčky, spustený ventilátor motora, zvýšenie dymenia a zvýšenie množstva dymu
a zvýšenie teploty výfuku – ktoré nemajú vplyv na fungovanie vozidla alebo na životné prostredie.
Po dlhej jazde nízkou rýchlosťou alebo pri chode motora naprázdno, môže pri akcelerácii výnimočne dôjsť k vzniku vodnej pary. Táto skutočnosť nemá vplyv na jazdné vlastnosti vozidla ani na životné prostredie.
Pre zvýšenú teplotu výfuku spôsobenú normálnym fungovaním časticového filtra odporúčame neodstavovať vozidlo na horľavých materiáloch (tráva, suché lístie, ihličie atď.), aby sa predišlo akémukoľvek riziku požiaru.
Saturácia/regenerácia
V prípade rizika zanesenia sa na združenom prístroji rozsvieti táto kontrolka spolu so zobrazením správy na displeji.Táto výstraha vás informuje, že filter častíc
sa začína napĺňať (neobvykle dlhá jazda v podmienkach mestskej premávky: znížená rýchlosť, zápchy atď.).Na regeneráciu filtra sa odporúča, ak to umožňujú podmienky premávky a predpisy, jazdiť čo najskôr rýchlosťou minimálne 60 km/h alebo vyššou po dobu aspoň 15 minút (pokým nezhasne výstražná kontrolka a/alebo nezmizne

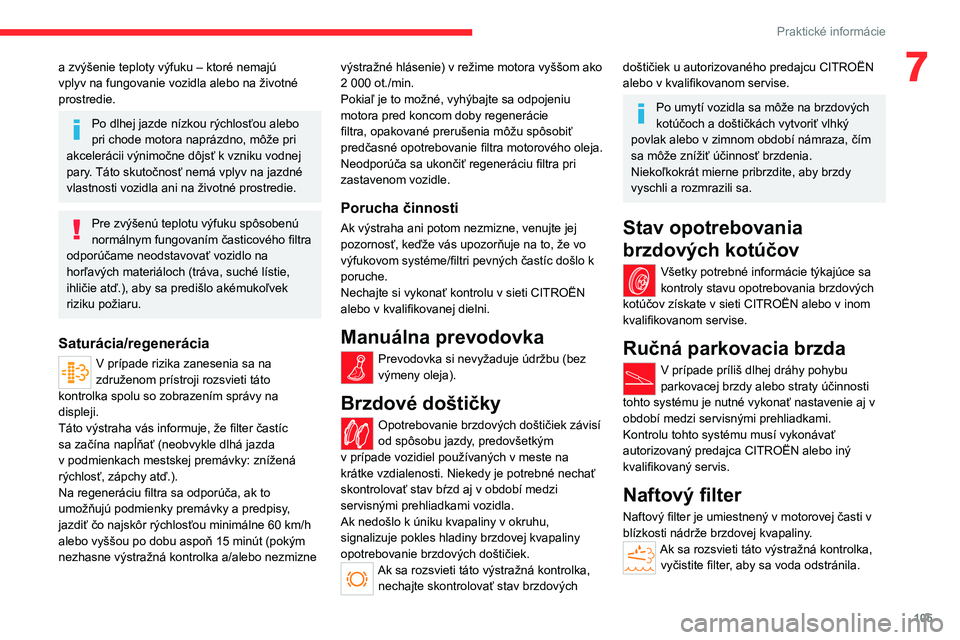

105
Praktické informácie
7a zvýšenie teploty výfuku – ktoré nemajú vplyv na fungovanie vozidla alebo na životné prostredie.
Po dlhej jazde nízkou rýchlosťou alebo pri chode motora naprázdno, môže pri akcelerácii výnimočne dôjsť k vzniku vodnej pary. Táto skutočnosť nemá vplyv na jazdné vlastnosti vozidla ani na životné prostredie.
Pre zvýšenú teplotu výfuku spôsobenú normálnym fungovaním časticového filtra odporúčame neodstavovať vozidlo na horľavých materiáloch (tráva, suché lístie, ihličie atď.), aby sa predišlo akémukoľvek riziku požiaru.
Saturácia/regenerácia
V prípade rizika zanesenia sa na združenom prístroji rozsvieti táto kontrolka spolu so zobrazením správy na displeji.Táto výstraha vás informuje, že filter častíc
sa začína napĺňať (neobvykle dlhá jazda v podmienkach mestskej premávky: znížená rýchlosť, zápchy atď.).Na regeneráciu filtra sa odporúča, ak to umožňujú podmienky premávky a predpisy, jazdiť čo najskôr rýchlosťou minimálne 60 km/h alebo vyššou po dobu aspoň 15 minút (pokým nezhasne výstražná kontrolka a/alebo nezmizne
výstražné hlásenie) v režime motora vyššom ako 2 000 ot./min.Pokiaľ je to možné, vyhýbajte sa odpojeniu motora pred koncom doby regenerácie filtra, opakované prerušenia môžu spôsobiť predčasné opotrebovanie filtra motorového oleja. Neodporúča sa ukončiť regeneráciu filtra pri zastavenom vozidle.
Porucha činnosti
Ak výstraha ani potom nezmizne, venujte jej pozornosť, keďže vás upozorňuje na to, že vo výfukovom systéme/filtri pevných častíc došlo k poruche.Nechajte si vykonať kontrolu v sieti CITROËN alebo v kvalifikovanej dielni.
Manuálna prevodovka
Prevodovka si nevyžaduje údržbu (bez výmeny oleja).
Brzdové doštičky
Opotrebovanie brzdových doštičiek závisí
od spôsobu jazdy, predovšetkým v prípade vozidiel používaných v meste na krátke vzdialenosti. Niekedy je potrebné nechať skontrolovať stav bŕzd aj v období medzi servisnými prehliadkami vozidla.Ak nedošlo k úniku kvapaliny v okruhu, signalizuje pokles hladiny brzdovej kvapaliny opotrebovanie brzdových doštičiek.Ak sa rozsvieti táto výstražná kontrolka, nechajte skontrolovať stav brzdových
doštičiek u autorizovaného predajcu CITROËN alebo v kvalifikovanom servise.
Po umytí vozidla sa môže na brzdových kotúčoch a doštičkách vytvoriť vlhký povlak alebo v zimnom období námraza, čím sa môže znížiť účinnosť brzdenia. Niekoľkokrát mierne pribrzdite, aby brzdy vyschli a rozmrazili sa.
Stav opotrebovania
brzdových kotúčov
Všetky potrebné informácie týkajúce sa kontroly stavu opotrebovania brzdových kotúčov získate v sieti CITROËN alebo v inom kvalifikovanom servise.
Ručná parkovacia brzda
V prípade príliš dlhej dráhy pohybu parkovacej brzdy alebo straty účinnosti tohto systému je nutné vykonať nastavenie aj v období medzi servisnými prehliadkami.
Kontrolu tohto systému musí vykonávať autorizovaný predajca CITROËN alebo iný kvalifikovaný servis.
Naftový filter
Naftový filter je umiestnený v motorovej časti v blízkosti nádrže brzdovej kvapaliny.Ak sa rozsvieti táto výstražná kontrolka, vyčistite filter, aby sa voda odstránila.

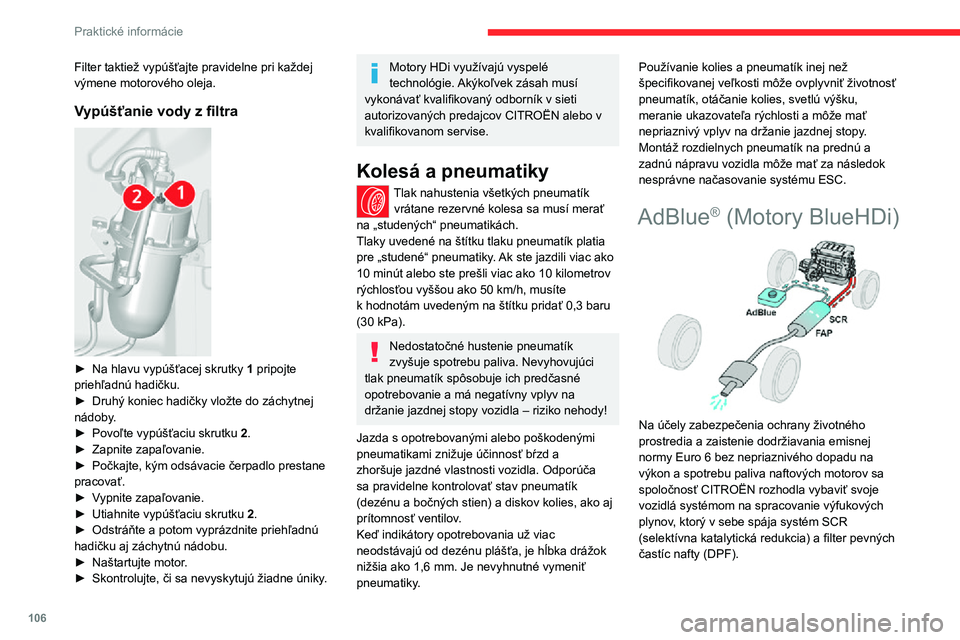

106
Praktické informácie
Filter taktiež vypúšťajte pravidelne pri každej výmene motorového oleja.
Vypúšťanie vody z filtra

► Na hlavu vypúšťacej skrutky 1 pripojte priehľadnú hadičku.► Druhý koniec hadičky vložte do záchytnej nádoby.► Povoľte vypúšťaciu skrutku 2.► Zapnite zapaľovanie.► Počkajte, kým odsávacie čerpadlo prestane pracovať.► Vypnite zapaľovanie.► Utiahnite vypúšťaciu skrutku 2.► Odstráňte a potom vyprázdnite priehľadnú
hadičku aj záchytnú nádobu.► Naštartujte motor.► Skontrolujte, či sa nevyskytujú žiadne úniky.
Motory HDi využívajú vyspelé technológie. Akýkoľvek zásah musí vykonávať kvalifikovaný odborník v sieti autorizovaných predajcov CITROËN alebo v kvalifikovanom servise.
Kolesá a pneumatiky
Tlak nahustenia všetkých pneumatík vrátane rezervné kolesa sa musí merať na „studených“ pneumatikách.Tlaky uvedené na štítku tlaku pneumatík platia pre „studené“ pneumatiky. Ak ste jazdili viac ako 10 minút alebo ste prešli viac ako 10 kilometrov rýchlosťou vyššou ako 50 km/h, musíte k hodnotám uvedeným na štítku pridať 0,3 baru (30 kPa).
Nedostatočné hustenie pneumatík zvyšuje spotrebu paliva. Nevyhovujúci tlak pneumatík spôsobuje ich predčasné opotrebovanie a má negatívny vplyv na držanie jazdnej stopy vozidla – riziko nehody!
Jazda s opotrebovanými alebo poškodenými pneumatikami znižuje účinnosť bŕzd a zhoršuje jazdné vlastnosti vozidla. Odporúča sa pravidelne kontrolovať stav pneumatík (dezénu a bočných stien) a diskov kolies, ako aj prítomnosť ventilov.Keď indikátory opotrebovania už viac neodstávajú od dezénu plášťa, je hĺbka drážok nižšia ako 1,6 mm. Je nevyhnutné vymeniť pneumatiky.
Používanie kolies a pneumatík inej než špecifikovanej veľkosti môže ovplyvniť životnosť pneumatík, otáčanie kolies, svetlú výšku, meranie ukazovateľa rýchlosti a môže mať nepriaznivý vplyv na držanie jazdnej stopy.Montáž rozdielnych pneumatík na prednú a zadnú nápravu vozidla môže mať za následok nesprávne načasovanie systému ESC.
AdBlue® (Motory BlueHDi)

Na účely zabezpečenia ochrany životného prostredia a zaistenie dodržiavania emisnej normy Euro 6 bez nepriaznivého dopadu na výkon a spotrebu paliva naftových motorov sa spoločnosť CITROËN rozhodla vybaviť svoje vozidlá systémom na spracovanie výfukových plynov, ktorý v sebe spája systém SCR
(selektívna katalytická redukcia) a filter pevných častíc nafty (DPF).
Systém SCR
Pomocou kvapaliny s názvom AdBlue® obsahujúcej močovinu premení katalyzátor až 85 % oxidov dusíka (NOx) na dusík a vodu, ktoré neškodia zdraviu ani životnému prostrediu.Aditívum AdBlue® sa nachádza v špeciálnej nádrži s kapacitou cca 19 litrov.Je vybavená externým plniacim hrdlom, ktoré sa nachádza pod krytom palivovej nádrže pod plniacim otvorom palivovej nádrže, a je uzatvorené modrým uzáverom.Jej kapacita umožňuje dojazd približne 6 000 km (ktorý sa môže v značnej miere líšiť v závislosti od štýlu jazdy a daného typu vozidla).Keď zostávajúci dojazd klesne na hodnotu 2 400 km, t. j. keď sa dosiahne rezervné množstvo kvapaliny, aktivuje sa výstražný systém.
V prípade, že je nádrž aditíva AdBlue® prázdna, systém vyžadovaný danou legislatívou zabráni naštartovaniu motora. Ak má systém SCR poruchu, úroveň emisií vášho vozidla nebude viac spĺňať normu Euro
6 a vaše vozidlo bude spôsobovať nadmerné znečistenie.V prípade potvrdenej poruchy systému SCR musíte čo najskôr navštíviť autorizovaného predajcu CITROËN alebo kvalifikovaný servis: po prejdení 400 km sa automaticky aktivuje systém, ktorý zabráni naštartovaniu motora.

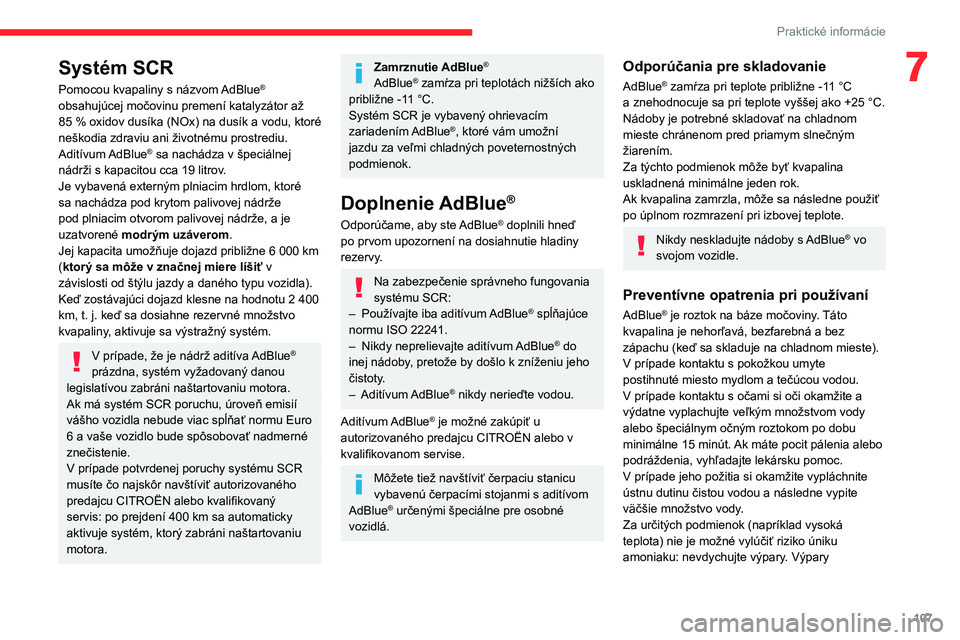

107
Praktické informácie
7Systém SCR
Pomocou kvapaliny s názvom AdBlue® obsahujúcej močovinu premení katalyzátor až 85 % oxidov dusíka (NOx) na dusík a vodu, ktoré neškodia zdraviu ani životnému prostrediu.Aditívum AdBlue® sa nachádza v špeciálnej nádrži s kapacitou cca 19 litrov.Je vybavená externým plniacim hrdlom, ktoré sa nachádza pod krytom palivovej nádrže pod plniacim otvorom palivovej nádrže, a je uzatvorené modrým uzáverom.Jej kapacita umožňuje dojazd približne 6 000 km (ktorý sa môže v značnej miere líšiť v závislosti od štýlu jazdy a daného typu vozidla).Keď zostávajúci dojazd klesne na hodnotu 2 400 km, t. j. keď sa dosiahne rezervné množstvo kvapaliny, aktivuje sa výstražný systém.
V prípade, že je nádrž aditíva AdBlue® prázdna, systém vyžadovaný danou legislatívou zabráni naštartovaniu motora. Ak má systém SCR poruchu, úroveň emisií vášho vozidla nebude viac spĺňať normu Euro
6 a vaše vozidlo bude spôsobovať nadmerné znečistenie.V prípade potvrdenej poruchy systému SCR musíte čo najskôr navštíviť autorizovaného predajcu CITROËN alebo kvalifikovaný servis: po prejdení 400 km sa automaticky aktivuje systém, ktorý zabráni naštartovaniu motora.
Zamrznutie AdBlue®
AdBlue® zamŕza pri teplotách nižších ako približne -11 °C.Systém SCR je vybavený ohrievacím zariadením AdBlue®, ktoré vám umožní jazdu za veľmi chladných poveternostných podmienok.
Doplnenie AdBlue®
Odporúčame, aby ste AdBlue® doplnili hneď po prvom upozornení na dosiahnutie hladiny rezervy.
Na zabezpečenie správneho fungovania systému SCR:– Používajte iba aditívum AdBlue® spĺňajúce normu ISO 22241.– Nikdy neprelievajte aditívum AdBlue® do inej nádoby, pretože by došlo k zníženiu jeho čistoty.– Aditívum AdBlue® nikdy nerieďte vodou.
Aditívum AdBlue® je možné zakúpiť u
autorizovaného predajcu CITROËN alebo v kvalifikovanom servise.
Môžete tiež navštíviť čerpaciu stanicu vybavenú čerpacími stojanmi s aditívom AdBlue® určenými špeciálne pre osobné vozidlá.
Odporúčania pre skladovanie
AdBlue® zamŕza pri teplote približne -11 °C a znehodnocuje sa pri teplote vyššej ako +25 °C. Nádoby je potrebné skladovať na chladnom mieste chránenom pred priamym slnečným žiarením.Za týchto podmienok môže byť kvapalina uskladnená minimálne jeden rok.Ak kvapalina zamrzla, môže sa následne použiť po úplnom rozmrazení pri izbovej teplote.
Nikdy neskladujte nádoby s AdBlue® vo svojom vozidle.
Preventívne opatrenia pri používaní
AdBlue® je roztok na báze močoviny. Táto kvapalina je nehorľavá, bezfarebná a bez zápachu (keď sa skladuje na chladnom mieste).V prípade kontaktu s pokožkou umyte postihnuté miesto mydlom a tečúcou vodou. V prípade kontaktu s očami si oči okamžite a výdatne vyplachujte veľkým množstvom vody alebo špeciálnym očným roztokom po dobu
minimálne 15 minút. Ak máte pocit pálenia alebo podráždenia, vyhľadajte lekársku pomoc.V prípade jeho požitia si okamžite vypláchnite ústnu dutinu čistou vodou a následne vypite väčšie množstvo vody.Za určitých podmienok (napríklad vysoká teplota) nie je možné vylúčiť riziko úniku amoniaku: nevdychujte výpary. Výpary

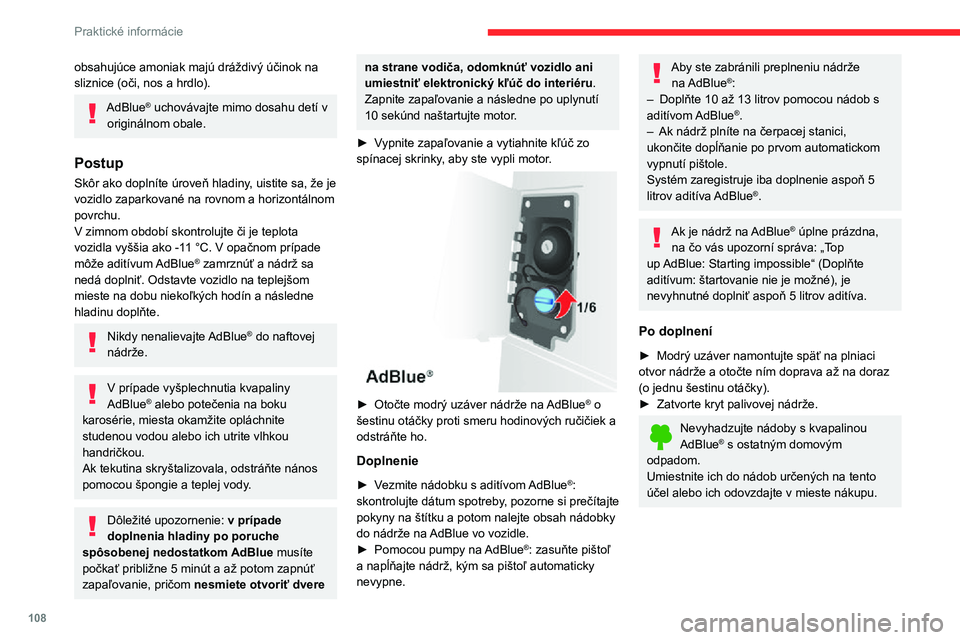

108
Praktické informácie
obsahujúce amoniak majú dráždivý účinok na sliznice (oči, nos a hrdlo).
AdBlue® uchovávajte mimo dosahu detí v originálnom obale.
Postup
Skôr ako doplníte úroveň hladiny, uistite sa, že je vozidlo zaparkované na rovnom a horizontálnom povrchu.V zimnom období skontrolujte či je teplota vozidla vyššia ako -11 °C. V opačnom prípade môže aditívum AdBlue® zamrznúť a nádrž sa nedá doplniť. Odstavte vozidlo na teplejšom mieste na dobu niekoľkých hodín a následne hladinu doplňte.
Nikdy nenalievajte AdBlue® do naftovej nádrže.
V prípade vyšplechnutia kvapaliny AdBlue® alebo potečenia na boku karosérie, miesta okamžite opláchnite
studenou vodou alebo ich utrite vlhkou handričkou.Ak tekutina skryštalizovala, odstráňte nános pomocou špongie a teplej vody.
Dôležité upozornenie: v prípade doplnenia hladiny po poruche spôsobenej nedostatkom AdBlue musíte počkať približne 5 minút a až potom zapnúť zapaľovanie, pričom nesmiete otvoriť dvere
na strane vodiča, odomknúť vozidlo ani umiestniť elektronický kľúč do interiéru.Zapnite zapaľovanie a následne po uplynutí 10 sekúnd naštartujte motor.
► Vypnite zapaľovanie a vytiahnite kľúč zo spínacej skrinky, aby ste vypli motor.

► Otočte modrý uzáver nádrže na AdBlue® o šestinu otáčky proti smeru hodinových ručičiek a odstráňte ho.
Doplnenie
► Vezmite nádobku s aditívom AdBlue®: skontrolujte dátum spotreby, pozorne si prečítajte pokyny na štítku a potom nalejte obsah nádobky
do nádrže na AdBlue vo vozidle.► Pomocou pumpy na AdBlue®: zasuňte pištoľ a napĺňajte nádrž, kým sa pištoľ automaticky nevypne.
Aby ste zabránili preplneniu nádrže na AdBlue®:– Doplňte 10 až 13 litrov pomocou nádob s aditívom AdBlue®.– Ak nádrž plníte na čerpacej stanici, ukončite dopĺňanie po prvom automatickom vypnutí pištole.Systém zaregistruje iba doplnenie aspoň 5 litrov aditíva AdBlue®.
Ak je nádrž na AdBlue® úplne prázdna, na čo vás upozorní správa: „Top up AdBlue: Starting impossible“ (Doplňte aditívum: štartovanie nie je možné), je nevyhnutné doplniť aspoň 5 litrov aditíva.
Po doplnení
► Modrý uzáver namontujte späť na plniaci otvor nádrže a otočte ním doprava až na doraz (o jednu šestinu otáčky).► Zatvorte kryt palivovej nádrže.
Nevyhadzujte nádoby s kvapalinou
AdBlue® s ostatným domovým odpadom.Umiestnite ich do nádob určených na tento účel alebo ich odovzdajte v mieste nákupu.
