CITROEN JUMPER 2020 Návod na použitie (in Slovak)

11 9
V prípade poruchy
8

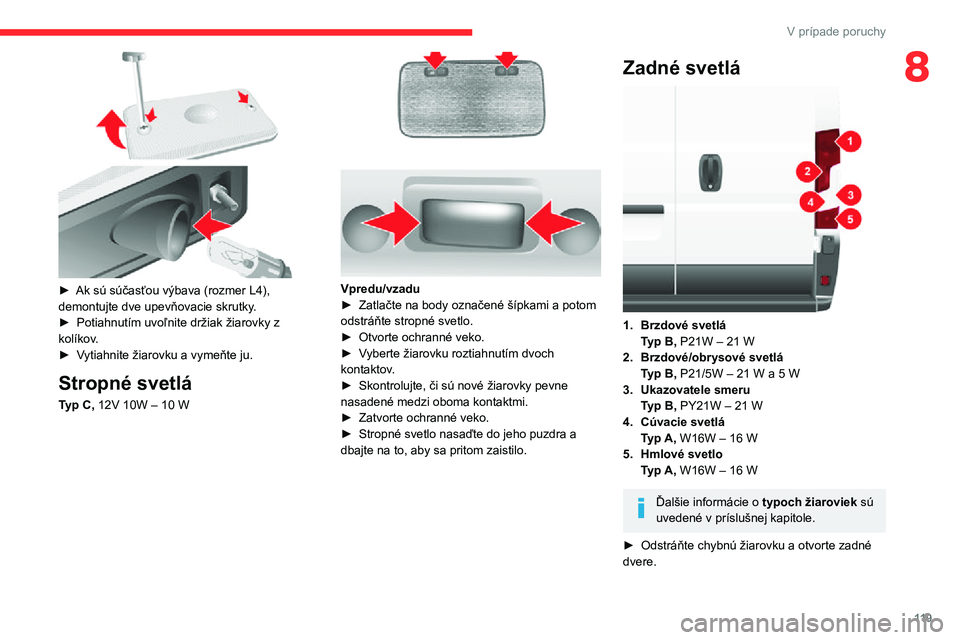

► Ak sú súčasťou výbava (rozmer L4), demontujte dve upevňovacie skrutky.► Potiahnutím uvoľnite držiak žiarovky z kolíkov.► Vytiahnite žiarovku a vymeňte ju.
Stropné svetlá
Typ C, 12V 10W – 10 W

Vpredu/vzadu► Zatlačte na body označené šípkami a potom odstráňte stropné svetlo.► Otvorte ochranné veko.► Vyberte žiarovku roztiahnutím dvoch kontaktov.► Skontrolujte, či sú nové žiarovky pevne nasadené medzi oboma kontaktmi.► Zatvorte ochranné veko.► Stropné svetlo nasaďte do jeho puzdra a dbajte na to, aby sa pritom zaistilo.
Zadné svetlá

1.Brzdové svetláTyp B, P21W – 21 W
2.Brzdové/obrysové svetláTyp B, P21/5W – 21 W a 5 W
3.Ukazovatele smeruTyp B, PY21W – 21 W
4.Cúvacie svetlá
Typ A, W16W – 16 W
5.Hmlové svetloTyp A, W16W – 16 W
Ďalšie informácie o typoch žiaroviek sú uvedené v príslušnej kapitole.
► Odstráňte chybnú žiarovku a otvorte zadné dvere.

120
V prípade poruchy

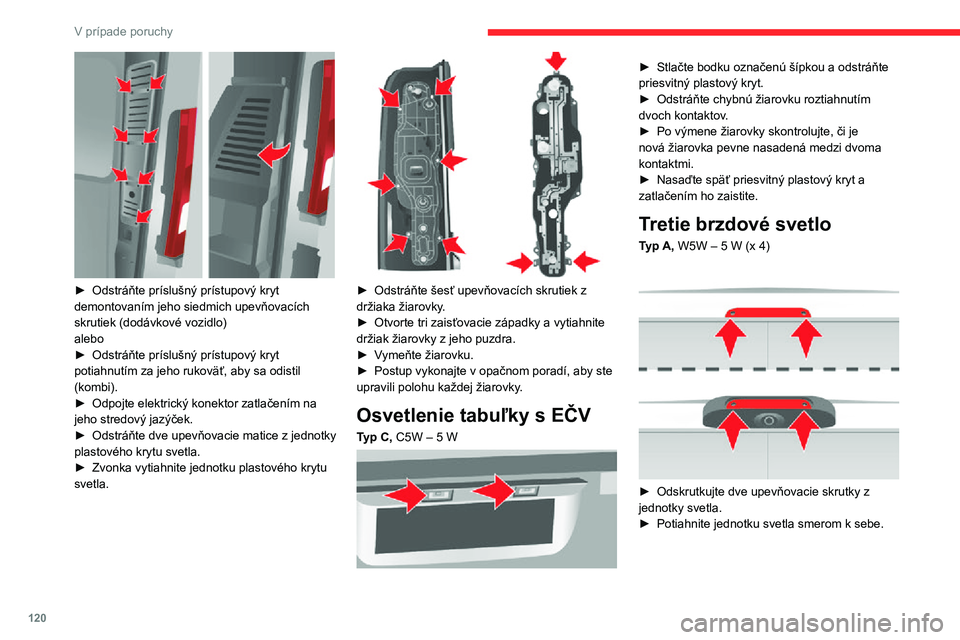

► Odstráňte príslušný prístupový kryt demontovaním jeho siedmich upevňovacích skrutiek (dodávkové vozidlo)alebo► Odstráňte príslušný prístupový kryt potiahnutím za jeho rukoväť, aby sa odistil (kombi).► Odpojte elektrický konektor zatlačením na jeho stredový jazýček.
► Odstráňte dve upevňovacie matice z jednotky plastového krytu svetla.► Zvonka vytiahnite jednotku plastového krytu svetla.

► Odstráňte šesť upevňovacích skrutiek z držiaka žiarovky.► Otvorte tri zaisťovacie západky a vytiahnite držiak žiarovky z jeho puzdra.► Vymeňte žiarovku.► Postup vykonajte v opačnom poradí, aby ste upravili polohu každej žiarovky.
Osvetlenie tabuľky s EČV
Typ C, C5W – 5 W

► Stlačte bodku označenú šípkou a odstráňte priesvitný plastový kryt.► Odstráňte chybnú žiarovku roztiahnutím dvoch kontaktov.► Po výmene žiarovky skontrolujte, či je nová žiarovka pevne nasadená medzi dvoma kontaktmi.► Nasaďte späť priesvitný plastový kryt a zatlačením ho zaistite.
Tretie brzdové svetlo
Typ A, W5W – 5 W (x 4)

► Odskrutkujte dve upevňovacie skrutky z jednotky svetla.► Potiahnite jednotku svetla smerom k sebe.

121
V prípade poruchy
8

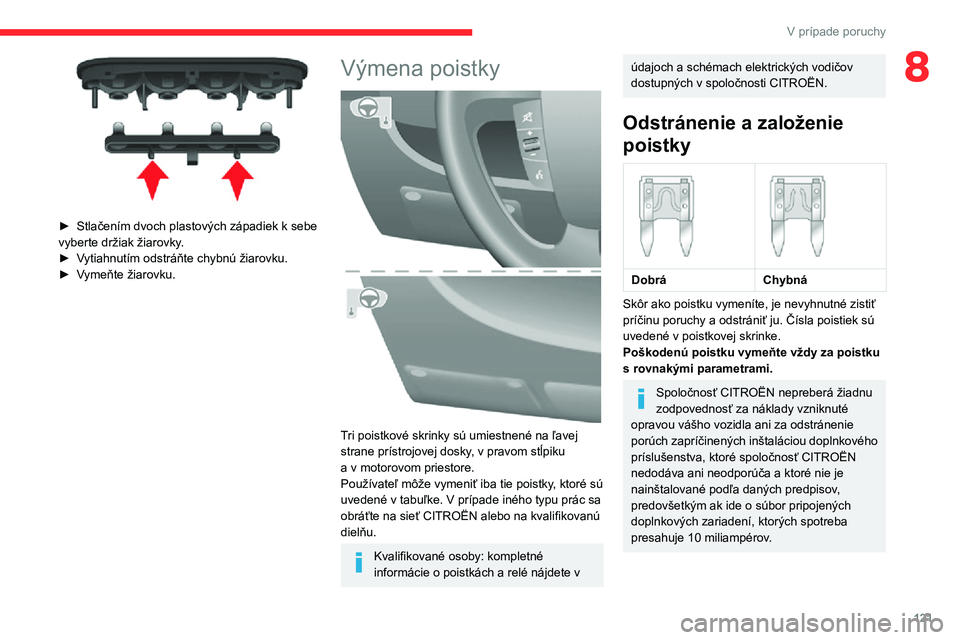

► Stlačením dvoch plastových západiek k sebe vyberte držiak žiarovky.► Vytiahnutím odstráňte chybnú žiarovku.► Vymeňte žiarovku.
Výmena poistky

Tri poistkové skrinky sú umiestnené na ľavej strane prístrojovej dosky, v pravom stĺpiku a v motorovom priestore.Používateľ môže vymeniť iba tie poistky, ktoré sú uvedené v tabuľke. V prípade iného typu prác sa obráťte na sieť CITROËN alebo na kvalifikovanú dielňu.
Kvalifikované osoby: kompletné informácie o poistkách a relé nájdete v
údajoch a schémach elektrických vodičov dostupných v spoločnosti CITROËN.
Odstránenie a založenie
poistky




DobráChybná
Skôr ako poistku vymeníte, je nevyhnutné zistiť príčinu poruchy a odstrániť ju. Čísla poistiek sú uvedené v poistkovej skrinke.Poškodenú poistku vymeňte vždy za poistku s rovnakými parametrami.
Spoločnosť CITROËN nepreberá žiadnu zodpovednosť za náklady vzniknuté opravou vášho vozidla ani za odstránenie porúch zapríčinených inštaláciou doplnkového príslušenstva, ktoré spoločnosť CITROËN nedodáva ani neodporúča a ktoré nie je nainštalované podľa daných predpisov, predovšetkým ak ide o súbor pripojených doplnkových zariadení, ktorých spotreba presahuje 10 miliampérov.

122
V prípade poruchy

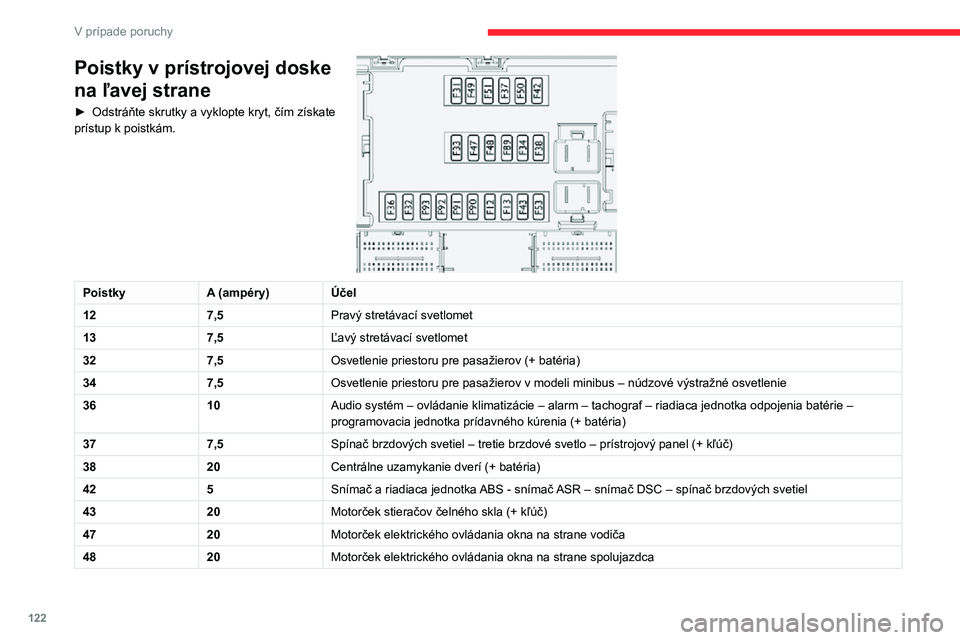

Poistky v prístrojovej doske
na pravej strane
► Odistite kryt.Po dokončení veľmi opatrne zatvorte kryt.
Poistky v prístrojovej doske
na ľavej strane
► Odstráňte skrutky a vyklopte kryt, čím získate prístup k poistkám.

PoistkyA (ampéry)Účel
127,5Pravý stretávací svetlomet
137,5Ľavý stretávací svetlomet
327,5Osvetlenie priestoru pre pasažierov (+ batéria)
347,5Osvetlenie priestoru pre pasažierov v modeli minibus – núdzové výstražné osvetlenie
3610Audio systém – ovládanie klimatizácie – alarm – tachograf – riadiaca jednotka odpojenia batérie – programovacia jednotka prídavného kúrenia (+ batéria)
377,5Spínač brzdových svetiel – tretie brzdové svetlo – prístrojový panel (+ kľúč)
3820Centrálne uzamykanie dverí (+ batéria)
425Snímač a riadiaca jednotka ABS - snímač ASR – snímač DSC – spínač brzdových svetiel
4320Motorček stieračov čelného skla (+ kľúč)
4720Motorček elektrického ovládania okna na strane vodiča
4820Motorček elektrického ovládania okna na strane spolujazdca

123
V prípade poruchy

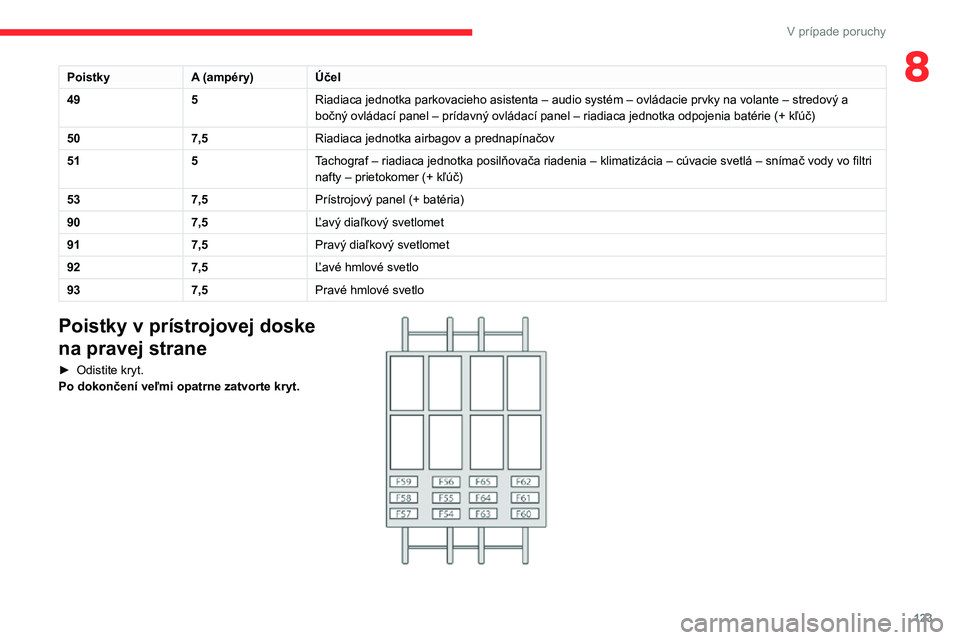

8PoistkyA (ampéry)Účel
495Riadiaca jednotka parkovacieho asistenta – audio systém – ovládacie prvky na volante – stredový a bočný ovládací panel – prídavný ovládací panel – riadiaca jednotka odpojenia batérie (+ kľúč)
507,5Riadiaca jednotka airbagov a prednapínačov
515Tachograf – riadiaca jednotka posilňovača riadenia – klimatizácia – cúvacie svetlá – snímač vody vo filtri nafty – prietokomer (+ kľúč)
537,5Prístrojový panel (+ batéria)
907,5Ľavý diaľkový svetlomet
917,5Pravý diaľkový svetlomet
927,5Ľavé hmlové svetlo
937,5Pravé hmlové svetlo
Poistky v prístrojovej doske
na pravej strane
► Odistite kryt.Po dokončení veľmi opatrne zatvorte kryt.

124
V prípade poruchy
12 V batéria
Postup pri štartovaní motora pomocou inej batérie alebo pri dobíjaní vašej vybitej batérie.

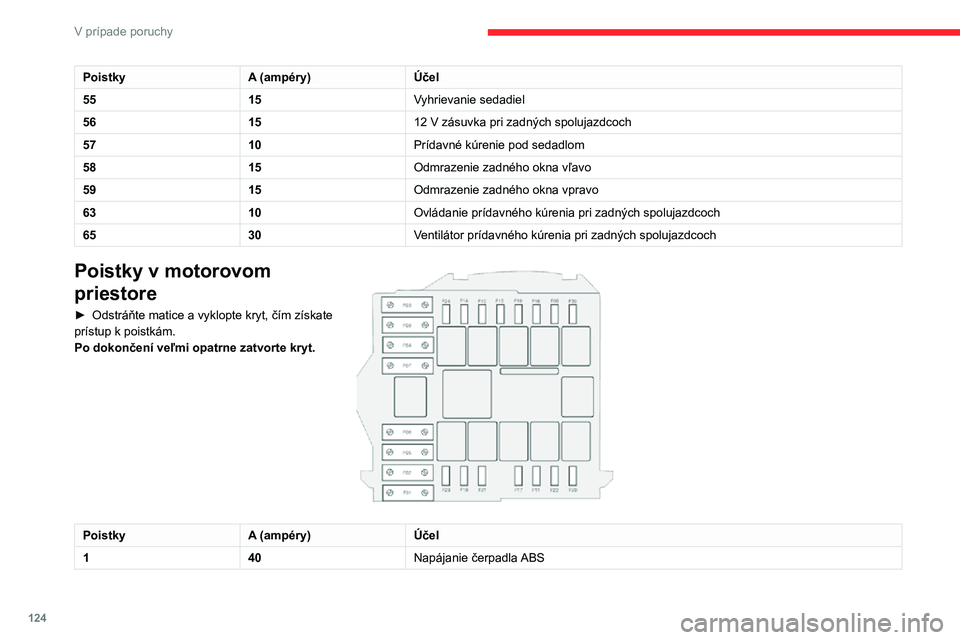

PoistkyA (ampéry)Účel
5515Vyhrievanie sedadiel
561512 V zásuvka pri zadných spolujazdcoch
5710Prídavné kúrenie pod sedadlom
5815Odmrazenie zadného okna vľavo
5915Odmrazenie zadného okna vpravo
6310Ovládanie prídavného kúrenia pri zadných spolujazdcoch
6530Ventilátor prídavného kúrenia pri zadných spolujazdcoch
Poistky v motorovom
priestore
► Odstráňte matice a vyklopte kryt, čím získate prístup k poistkám.Po dokončení veľmi opatrne zatvorte kryt.

PoistkyA (ampéry)Účel
140Napájanie čerpadla ABS

125
V prípade poruchy

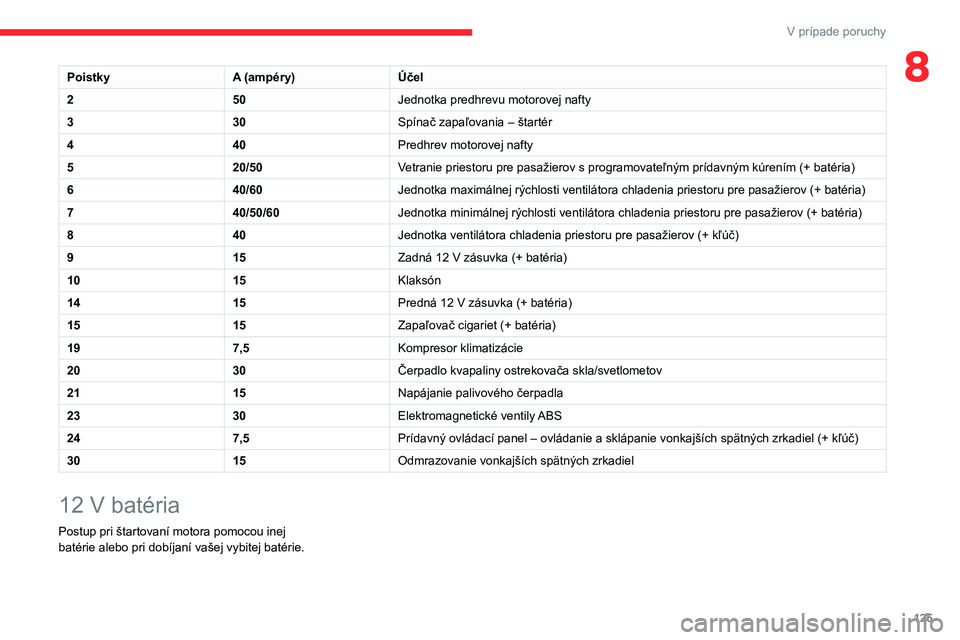

8PoistkyA (ampéry)Účel
250Jednotka predhrevu motorovej nafty
330Spínač zapaľovania – štartér
440Predhrev motorovej nafty
520/50Vetranie priestoru pre pasažierov s programovateľným prídavným kúrením (+ batéria)
640/60Jednotka maximálnej rýchlosti ventilátora chladenia priestoru pre pasažierov (+ batéria)
740/50/60Jednotka minimálnej rýchlosti ventilátora chladenia priestoru pre pasažierov (+ batéria)
840Jednotka ventilátora chladenia priestoru pre pasažierov (+ kľúč)
915Zadná 12 V zásuvka (+ batéria)
1015Klaksón
1415Predná 12 V zásuvka (+ batéria)
1515Zapaľovač cigariet (+ batéria)
197,5Kompresor klimatizácie
2030Čerpadlo kvapaliny ostrekovača skla/svetlometov
2115Napájanie palivového čerpadla
2330Elektromagnetické ventily ABS
247,5Prídavný ovládací panel – ovládanie a sklápanie vonkajších spätných zrkadiel (+ kľúč)
3015Odmrazovanie vonkajších spätných zrkadiel
12 V batéria
Postup pri štartovaní motora pomocou inej batérie alebo pri dobíjaní vašej vybitej batérie.

126
V prípade poruchy
počkajte 1 minútu, kým sa vykoná inicializácia elektronických systémov. Pokiaľ drobné poruchy pretrvávajú aj naďalej, obráťte sa na autorizovaného predajcu vozidiel CITROËN alebo kvalifikovaný servis.
Pri odstavení vozidla z prevádzky na dlhšie ako jeden mesiac sa odporúča odpojiť svorku od záporného (–) pólu batérie.Opis postupu nabíjania batérie má iba informatívny charakter.
Po dlhšom odpojení batérie môže byť potrebné znova inicializovať nasledujúce funkcie:– parametre zobrazenia na displeji (dátum, čas, jazyk, vzdialenosť a jednotky teploty),– stanice v audio systéme,– centrálne uzamykanie.Niektoré nastavenia sa zrušia a je potrebné ich znova zadať; kontaktujte autorizovaného predajcu CITROËN.Ak je vozidlo vybavené tachografom alebo alarmom, odporúča sa odpojiť záporný (-) pól batérie (nachádzajúci sa v kabíne pod podlahou
na ľavej strane), ak sa vozidlo nebude používať dlhšie ako 5 dní.
Štartovanie pomocou inej
batérie
Nikdy neštartujte motor pomocou pripojenia nabíjačky.Nikdy nepoužívajte 24 V alebo silnejší štartovací zdroj.

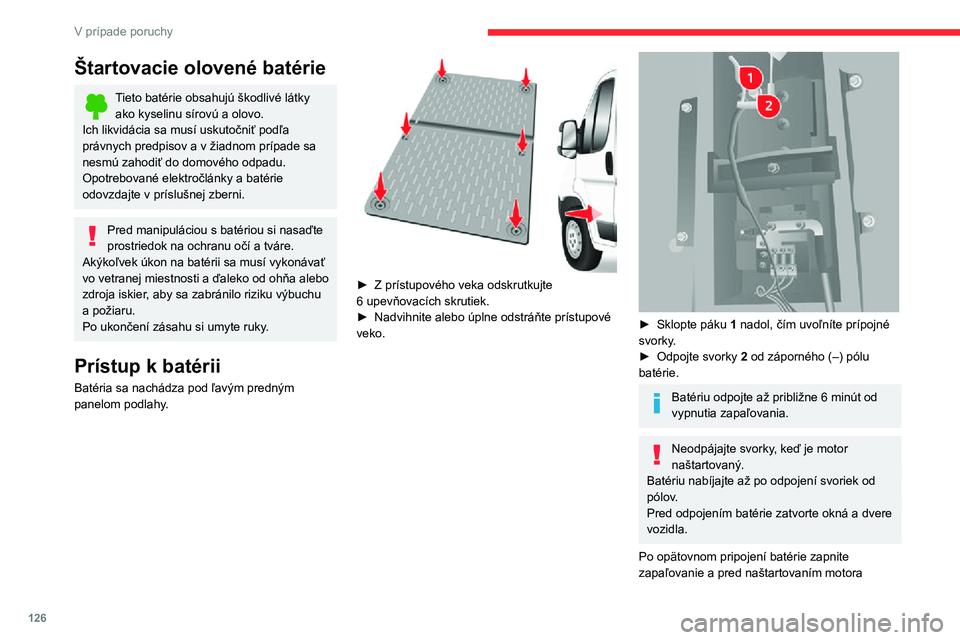

Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky ako kyselinu sírovú a olovo.Ich likvidácia sa musí uskutočniť podľa právnych predpisov a v žiadnom prípade sa nesmú zahodiť do domového odpadu.Opotrebované elektročlánky a batérie odovzdajte v príslušnej zberni.
Pred manipuláciou s batériou si nasaďte prostriedok na ochranu očí a tváre.Akýkoľvek úkon na batérii sa musí vykonávať vo vetranej miestnosti a ďaleko od ohňa alebo zdroja iskier, aby sa zabránilo riziku výbuchu a požiaru.Po ukončení zásahu si umyte ruky.
Prístup k batérii
Batéria sa nachádza pod ľavým predným panelom podlahy.

► Z prístupového veka odskrutkujte 6 upevňovacích skrutiek.► Nadvihnite alebo úplne odstráňte prístupové veko.

► Sklopte páku 1 nadol, čím uvoľníte prípojné svorky.► Odpojte svorky 2 od záporného (–) pólu batérie.
Batériu odpojte až približne 6 minút od vypnutia zapaľovania.
Neodpájajte svorky, keď je motor naštartovaný.Batériu nabíjajte až po odpojení svoriek od pólov.Pred odpojením batérie zatvorte okná a dvere vozidla.
Po opätovnom pripojení batérie zapnite zapaľovanie a pred naštartovaním motora

127
V prípade poruchy

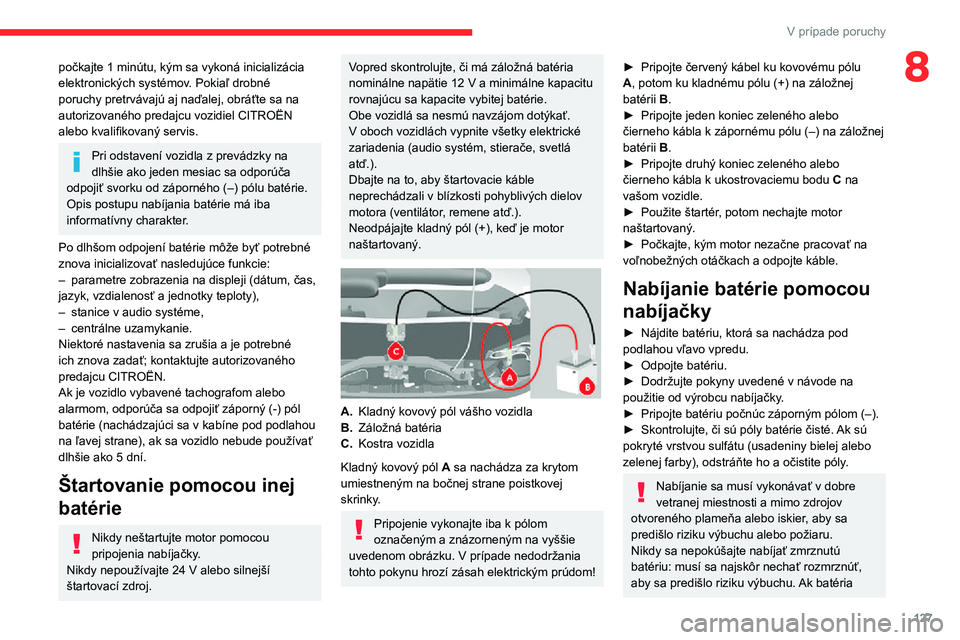

8počkajte 1 minútu, kým sa vykoná inicializácia elektronických systémov. Pokiaľ drobné poruchy pretrvávajú aj naďalej, obráťte sa na autorizovaného predajcu vozidiel CITROËN alebo kvalifikovaný servis.
Pri odstavení vozidla z prevádzky na dlhšie ako jeden mesiac sa odporúča odpojiť svorku od záporného (–) pólu batérie.Opis postupu nabíjania batérie má iba informatívny charakter.
Po dlhšom odpojení batérie môže byť potrebné znova inicializovať nasledujúce funkcie:– parametre zobrazenia na displeji (dátum, čas, jazyk, vzdialenosť a jednotky teploty),– stanice v audio systéme,– centrálne uzamykanie.Niektoré nastavenia sa zrušia a je potrebné ich znova zadať; kontaktujte autorizovaného predajcu CITROËN.Ak je vozidlo vybavené tachografom alebo alarmom, odporúča sa odpojiť záporný (-) pól batérie (nachádzajúci sa v kabíne pod podlahou
na ľavej strane), ak sa vozidlo nebude používať dlhšie ako 5 dní.
Štartovanie pomocou inej
batérie
Nikdy neštartujte motor pomocou pripojenia nabíjačky.Nikdy nepoužívajte 24 V alebo silnejší štartovací zdroj.
Vopred skontrolujte, či má záložná batéria nominálne napätie 12 V a minimálne kapacitu rovnajúcu sa kapacite vybitej batérie.Obe vozidlá sa nesmú navzájom dotýkať.V oboch vozidlách vypnite všetky elektrické zariadenia (audio systém, stierače, svetlá atď.).Dbajte na to, aby štartovacie káble neprechádzali v blízkosti pohyblivých dielov motora (ventilátor, remene atď.).Neodpájajte kladný pól (+), keď je motor naštartovaný.


A.Kladný kovový pól vášho vozidla
B.Záložná batéria
C.Kostra vozidla
Kladný kovový pól A sa nachádza za krytom umiestneným na bočnej strane poistkovej skrinky.
Pripojenie vykonajte iba k pólom označeným a znázorneným na vyššie uvedenom obrázku. V prípade nedodržania tohto pokynu hrozí zásah elektrickým prúdom!
► Pripojte červený kábel ku kovovému pólu A, potom ku kladnému pólu (+) na záložnej batérii B.► Pripojte jeden koniec zeleného alebo čierneho kábla k zápornému pólu (–) na záložnej batérii B.► Pripojte druhý koniec zeleného alebo čierneho kábla k ukostrovaciemu bodu C na vašom vozidle.► Použite štartér, potom nechajte motor naštartovaný.► Počkajte, kým motor nezačne pracovať na voľnobežných otáčkach a odpojte káble.
Nabíjanie batérie pomocou
nabíjačky
► Nájdite batériu, ktorá sa nachádza pod podlahou vľavo vpredu.► Odpojte batériu.► Dodržujte pokyny uvedené v návode na použitie od výrobcu nabíjačky.► Pripojte batériu počnúc záporným pólom (–).
► Skontrolujte, či sú póly batérie čisté. Ak sú pokryté vrstvou sulfátu (usadeniny bielej alebo zelenej farby), odstráňte ho a očistite póly.
Nabíjanie sa musí vykonávať v dobre vetranej miestnosti a mimo zdrojov otvoreného plameňa alebo iskier, aby sa predišlo riziku výbuchu alebo požiaru.Nikdy sa nepokúšajte nabíjať zmrznutú batériu: musí sa najskôr nechať rozmrznúť, aby sa predišlo riziku výbuchu. Ak batéria

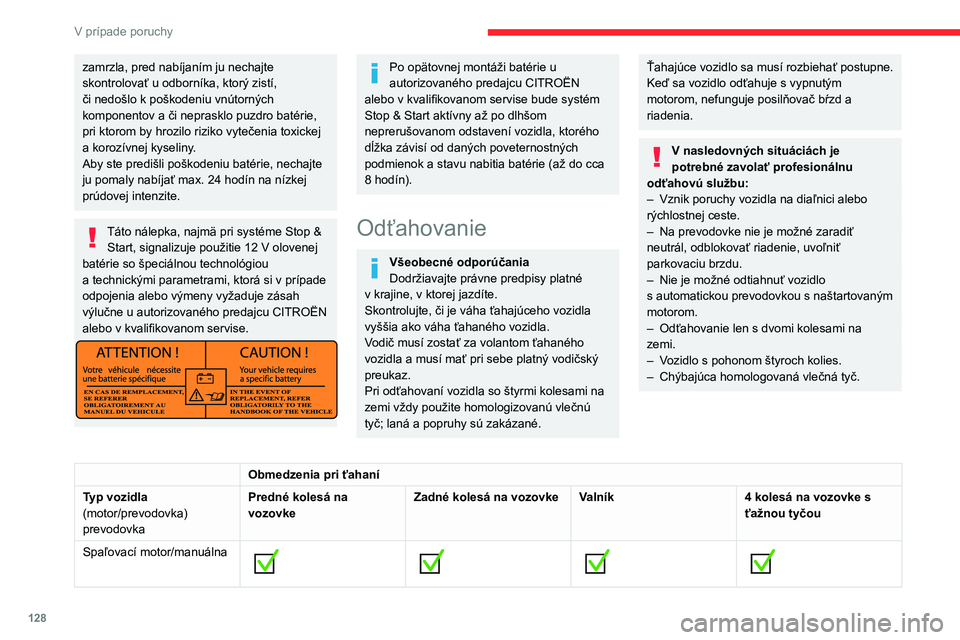

128
V prípade poruchy
Ťahanie vozidla
Odnímateľné ťažné oko sa nachádza v skrinke s nástrojmi pod sedadlom predného spolujazdca.► Odstráňte kryt pomocou plochého skrutkovača.

► Naskrutkujte odnímateľné ťažné oko až na doraz.► K odnímateľnému ťažnému oku pripevnite schválenú ťažnú tyč.► Radiacu páku dajte do neutrálnej polohy.
Nedodržanie tohto pokynu môže viesť k poškodeniu niektorých komponentov brzdového systému a strate účinnosti brzdenia pri opätovnom naštartovaní motora.
zamrzla, pred nabíjaním ju nechajte skontrolovať u odborníka, ktorý zistí, či nedošlo k poškodeniu vnútorných komponentov a či neprasklo puzdro batérie, pri ktorom by hrozilo riziko vytečenia toxickej a korozívnej kyseliny.Aby ste predišli poškodeniu batérie, nechajte ju pomaly nabíjať max. 24 hodín na nízkej prúdovej intenzite.
Táto nálepka, najmä pri systéme Stop & Start, signalizuje použitie 12 V olovenej batérie so špeciálnou technológiou a technickými parametrami, ktorá si v prípade odpojenia alebo výmeny vyžaduje zásah výlučne u autorizovaného predajcu CITROËN alebo v kvalifikovanom servise.
Po opätovnej montáži batérie u autorizovaného predajcu CITROËN alebo v kvalifikovanom servise bude systém Stop & Start aktívny až po dlhšom neprerušovanom odstavení vozidla, ktorého dĺžka závisí od daných poveternostných podmienok a stavu nabitia batérie (až do cca 8 hodín).
Odťahovanie
Všeobecné odporúčaniaDodržiavajte právne predpisy platné v krajine, v ktorej jazdíte.Skontrolujte, či je váha ťahajúceho vozidla vyššia ako váha ťahaného vozidla.Vodič musí zostať za volantom ťahaného vozidla a musí mať pri sebe platný vodičský preukaz.Pri odťahovaní vozidla so štyrmi kolesami na zemi vždy použite homologizovanú vlečnú tyč; laná a popruhy sú zakázané.
Ťahajúce vozidlo sa musí rozbiehať postupne.Keď sa vozidlo odťahuje s vypnutým motorom, nefunguje posilňovač bŕzd a riadenia.
V nasledovných situáciách je potrebné zavolať profesionálnu odťahovú službu:– Vznik poruchy vozidla na diaľnici alebo rýchlostnej ceste.– Na prevodovke nie je možné zaradiť neutrál, odblokovať riadenie, uvoľniť parkovaciu brzdu.– Nie je možné odtiahnuť vozidlo s automatickou prevodovkou s naštartovaným motorom.– Odťahovanie len s dvomi kolesami na zemi.– Vozidlo s pohonom štyroch kolies.– Chýbajúca homologovaná vlečná tyč.
Obmedzenia pri ťahaní
Typ vozidla(motor/prevodovka)prevodovka
Predné kolesá na vozovkeZadné kolesá na vozovkeValník4 kolesá na vozovke s ťažnou tyčou
Spaľovací motor/manuálna
