CITROEN JUMPER 2020 Návod na použitie (in Slovak)

139
Technické parametre
9

Identifikačné prvky

A. Výrobný štítok

Tento štítok sa nachádza pod priečnikom predného nárazníka pod kapotou.
1 - Číslo typového schválenia ES vozidla
2 - Identifikačné číslo vozidla (VIN)
3 - Maximálna celková hmotnosť vozidla (GVW)
4 - Maximálna povolená hmotnosť jazdnej súpravy (GTW)
5.1 – Maximálne zaťaženie na prednej náprave
5.2 - Maximálne zaťaženie na zadnej náprave

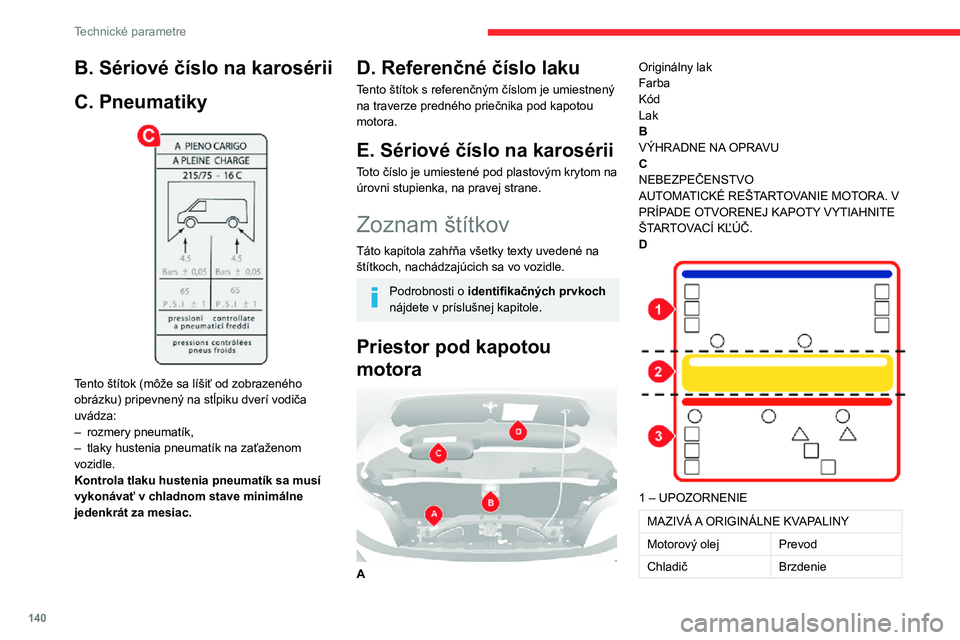

140
Technické parametre
B. Sériové číslo na karosérii
C. Pneumatiky

Tento štítok (môže sa líšiť od zobrazeného obrázku) pripevnený na stĺpiku dverí vodiča uvádza:– rozmery pneumatík,– tlaky hustenia pneumatík na zaťaženom vozidle.Kontrola tlaku hustenia pneumatík sa musí vykonávať v chladnom stave minimálne jedenkrát za mesiac.
D. Referenčné číslo laku
Tento štítok s referenčným číslom je umiestnený na traverze predného priečnika pod kapotou motora.
E. Sériové číslo na karosérii
Toto číslo je umiestené pod plastovým krytom na úrovni stupienka, na pravej strane.
Zoznam štítkov
Táto kapitola zahŕňa všetky texty uvedené na štítkoch, nachádzajúcich sa vo vozidle.
Podrobnosti o identifikačných prvkoch nájdete v príslušnej kapitole.
Priestor pod kapotou
motora

A
Originálny lakFarbaKódLakBVÝHRADNE NA OPRAVUCNEBEZPEČENSTVOAUTOMATICKÉ REŠTARTOVANIE MOTORA. V PRÍPADE OTVORENEJ KAPOTY VYTIAHNITE ŠTARTOVACÍ KĽÚČ.D

1 – UPOZORNENIE
MAZIVÁ A ORIGINÁLNE KVAPALINY
Motorový olejPrevod
ChladičBrzdenie

141
Technické parametre
9MAZIVÁ A ORIGINÁLNE KVAPALINY
Ostrekovač sklaPosilňovač riadenia
POZRITE SI ZÁZNAM O ÚDRŽBE.
CHRÁŇTE SI OČI.
2 - BEZPEČNOSŤPoužívanie originálnych náhradných dielov, kvapalín a mazív, ako aj rešpektovanie plánu
údržby zaručuje spoľahlivosť a bezpečnosť vášho vozidla v priebehu času.3 – NEBEZPEČENSTVO
UCHOVÁVAŤ MIMO DOSAHU DETÍ.
NEPRIBLIŽOVAŤ SA K OTVORENÉMU OHŇU.
NEDOTÝKAŤ SA.
NEODSTRAŇOVAŤ UZÁVER, POKIAĽ JE MOTOR TEPLÝ.
EXPLÓZIAKOROZÍVNA KVAPALINA
MÔŽE SA AUTOMATICKY UVIESŤ DO ČINNOSTI, AJ S VYPNUTÝM MOTOROM.
NEOTVÁRAŤ PLYN POD VYSOKÝM TLAKOM.
AUTOMATICKÉ REŠTARTOVANIE MOTORA. V PRÍPADE OTVORENEJ KAPOTY VYTIAHNITE ŠTARTOVACÍ KĽÚČ.
VYSOKÉ NAPÄTIE
Palivový kryt

NEBEZPEČENSTVO, VYTIAHNUŤ POMALY.PALIVOVÉ VÝPARY MÔŽU SPÔSOBIŤ PORANENIA.
Na zadnej lavici

APotlačiť operadlo, skôr ako je sklopené.BPOTIAHNUŤ A OTVORIŤ.CPOTIAHNUŤ PÁČKU 1 A PREKLOPIŤ (ČIASTOČNÉ SKLOPENIE OPERADLA).POTIAHNUŤ PÁČKU 2 A SKLOPIŤ (ÚPLNÉ SKLOPENIE OPERADLA).

142
Technické parametre

DNECESTOVAŤ ZA SKLOPENÝM OPERADLOM ALEBO S BATOŽINOU V PRVOM RADE.EPOTIAHNUŤ A SKLOPIŤ.

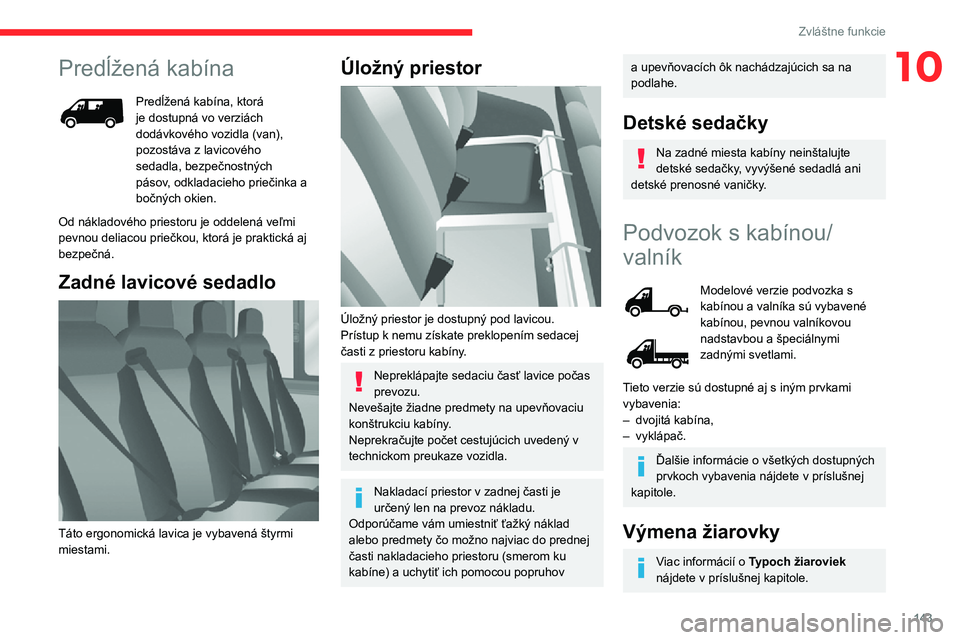

143
Zvláštne funkcie
10Predĺžená kabína
Predĺžená kabína, ktorá je dostupná vo verziách dodávkového vozidla (van), pozostáva z lavicového sedadla, bezpečnostných pásov, odkladacieho priečinka a bočných okien.
Od nákladového priestoru je oddelená veľmi pevnou deliacou priečkou, ktorá je praktická aj bezpečná.
Zadné lavicové sedadlo

Táto ergonomická lavica je vybavená štyrmi miestami.
Úložný priestor

Úložný priestor je dostupný pod lavicou.Prístup k nemu získate preklopením sedacej časti z priestoru kabíny.
Nepreklápajte sedaciu časť lavice počas prevozu.Nevešajte žiadne predmety na upevňovaciu konštrukciu kabíny.Neprekračujte počet cestujúcich uvedený v technickom preukaze vozidla.
Nakladací priestor v zadnej časti je určený len na prevoz nákladu.Odporúčame vám umiestniť ťažký náklad
alebo predmety čo možno najviac do prednej časti nakladacieho priestoru (smerom ku kabíne) a uchytiť ich pomocou popruhov
a upevňovacích ôk nachádzajúcich sa na podlahe.
Detské sedačky
Na zadné miesta kabíny neinštalujte detské sedačky, vyvýšené sedadlá ani detské prenosné vaničky.
Podvozok s kabínou/
valník
Modelové verzie podvozka s kabínou a valníka sú vybavené kabínou, pevnou valníkovou nadstavbou a špeciálnymi zadnými svetlami.
Tieto verzie sú dostupné aj s iným prvkami vybavenia:– dvojitá kabína,– vyklápač.
Ďalšie informácie o všetkých dostupných prvkoch vybavenia nájdete v príslušnej kapitole.
Výmena žiarovky
Viac informácií o Typoch žiaroviek nájdete v príslušnej kapitole.

144
Zvláštne funkcie
Rozmery podvozka s kabínou


Hodnoty rozmerov sú uvedené v milimetroch.
L1L2L2SL3L4
LCelková dĺžka4 9085 3585 7085 9436 308
Zadné svetlá

1.Ukazovatele smeru
Typ B, PY21W – 21 W
2.Brzdové svetláTyp B, P21W – 21 W
3.Obrysové svetláTyp A, W5W – 5 W
4.Cúvacie svetláTyp A, W16W – 16 W
5.Hmlové svetláTyp A, W16W – 16 W
► Nájdite chybnú žiarovku.

► Odstráňte štyri upevňovacie skrutky z jednotky plastového krytu svetla.► Potiahnite jednotku plastového krytu svetla smerom k sebe.► Vymeňte žiarovku.Postup vykonajte v opačnom poradí, aby ste upravili polohu každej žiarovky.

145
Zvláštne funkcie
10Rozmery podvozka s kabínou


Hodnoty rozmerov sú uvedené v milimetroch.
L1L2L2SL3L4
LCelková dĺžka4 9085 3585 7085 9436 308

146
Zvláštne funkcie
Rozmery valníka s kabínou


Hodnoty rozmerov sú uvedené v milimetroch.
L1L2L2SL3L4
LCelková dĺžka5 2935 7436 0936 3286 693
L1L2L2SL3L4
ARázvor3 0003 4503 8004 0354 035
BPredný previs948
CZadný previs9601 325
DŠírka (so zrkadlami/bez zrkadiel)2 508/2 050
-Nadstavbová šírka2 207
-Maximálna nadstavbová šírka2 350
ERozchod predných kolies1 810
-Rozchod zadných kolies1 790
-Rozšírený rozchod zadných kolies1 980
FCelková výška2 254
-Maximálna nadstavbová výška3 500

147
Zvláštne funkcie
10Rozmery valníka s kabínou


Hodnoty rozmerov sú uvedené v milimetroch.
L1L2L2SL3L4
LCelková dĺžka5 2935 7436 0936 3286 693

148
Zvláštne funkcie
Zadné lavicové sedadlo

Táto ergonomická lavica je vybavená štyrmi miestami.
L1L2L2SL3L4
ARázvor3 0003 4503 8004 0354 035
BPredný previs948
CZadný previs1 3451 710
DŠírka (so zrkadlami/bez zrkadiel)-/2 100
-Nadstavbová šírka-
-Maximálna nadstavbová šírka-
ERozchod predných kolies1 810
-Rozchod zadných kolies1 790
-Rozšírený rozchod zadných kolies1 980
FCelková výška2 153
-Maximálna nadstavbová výška-
Dvojitá kabína
Dvojitá kabína, ktorá je dostupná vo verziách podvozka s kabínou a valníka s kabínou, pozostáva z lavicového sedadla, bezpečnostných pásov, odkladacieho priečinka a bočných okien.
