CITROEN JUMPER MULTISPACE 2012 Instrukcja obsługi (in Polish)

99
Poduszki powietrzne

BEZPIECZEŃ
STWO
4


Boczne poduszki powietrzne

Jeżeli samochód je posiada, chronią one,
w przypadku silnego uderzenia bocznego,
kierowcę lub pasażera siedzącego z
przodu, ograniczając niebezpieczeństwo
uszkodzenia klatki piersiowej.
Każda boczna poduszka powietrzna
zintegrowana jest w oparciach foteli
przednich od strony drzwi.
Strefy wykrywania uderzenia


A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego. W przypadku zapalenia się tej
kontrolki, włączenia sygnału
dźwiękowego i pojawienia się
na ekranie komunikatu, należy
skontaktować się z ASO SIECI CITROËN
lub z warsztatem specjalistycznym i poddać
system sprawdzeniu. Poduszki powietrzne
mogą nie otworzyć się w przypadku silnego
uderzenia.


Aktywacja
Poduszki otwierają się osobno, w przypadku
silnego uderzenia bocznego całą lub częścią
bocznej strefy samochodu B
, prostopadle
do osi wzdłużnej samochodu w płaszczyźnie
poziomej oraz w kierunku od zewnątrz do
wewn
ątrz samochodu.
Boczna poduszka powietrzna rozwija się
między osobami zajmującymi przednie fotele
samochodu i płytą danych drzwi.


Poduszki kurtynowe

Poduszki kurtynowe chronią, w przypadku
silnego uderzenia bocznego, kierowcę i
pasażerów (oprócz środkowych foteli w
2 i 3 rzędzie), ograniczając
niebezpieczeństwo uszkodzenia głowy.
Każda poduszka kurtynowa zintegrowana
jest w słupkach i górnej części kabiny.

Aktywacja
Poduszki otwierają się jednocześnie z
odpowiednimi im bocznymi poduszkami
powietrznymi, w przypadku silnego
uderzenia bocznego całą lub częścią
bocznej strefy samochodu B
, prostopadle
do osi wzdłużnej samochodu w płaszczyźnie
poziomej oraz w kierunku od zewnątrz do
wewnątrz samochodu.
Kurtynowa poduszka powietrzna rozwija się
między osobą zajmującą przedni lub tylny
fotel samochodu i szybą.
W przypadku lekkiego zahaczenia
bocznej części samochodu lub w
przypadku dachowania, poduszka może się
nie otworzyć.
W przypadku uderzenia z tyłu lub z przodu,
poduszka nie wyzwoli się
.
Usterka działania

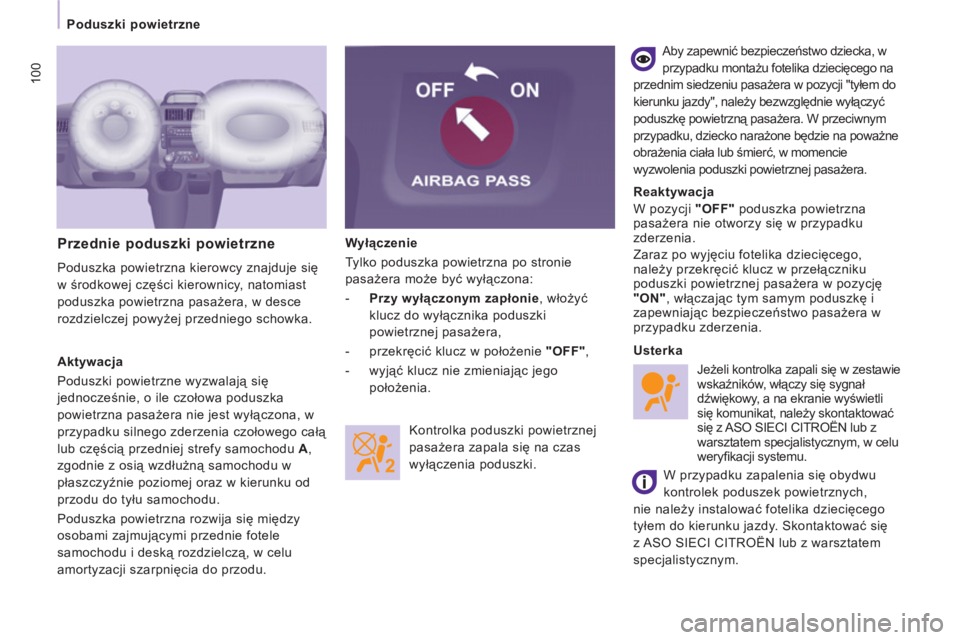

100


Poduszki powietrzne

Wyłączenie
Tylko poduszka powietrzna po stronie
pasażera może być wyłączona:


- Przy wyłączonym zapłonie
, włożyć
klucz do wyłącznika poduszki
powietrznej pasażera,

- przekręcić klucz w położenie "OFF"
,

- wyjąć klucz nie zmieniając jego
położenia.


Przednie poduszki powietrzne

Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera, w desce
rozdzielczej powyżej przedniego schowka.
Reaktywacja
W pozycji "OFF"
poduszka powietrzna
pasażera nie otworzy się w przypadku
zderzenia.
Zaraz po wyjęciu fotelika dziecięcego,
należy przekręcić klucz w przełączniku
poduszki powietrznej pasażera w pozycję
"ON"
, włączając tym samym poduszkę i
zapewniając bezpieczeństwo pasażera w
przypadku zderzenia. Aby zapewnić bezpieczeństwo dziecka, w
przypadku montażu fotelika dziecięcego na
przednim siedzeniu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie wyłączyć
poduszkę powietrzną pasażera. W przeciwnym
przypadku, dziecko narażone będzie na powa
żne
obrażenia ciała lub śmierć, w momencie
wyzwolenia poduszki powietrznej pasażera.
Kontrolka poduszki powietrznej
pasażera zapala się na czas
wyłączenia poduszki.
Aktywacja
Poduszki powietrzne wyzwalają się
jednocześnie, o ile czołowa poduszka
powietrzna pasażera nie jest wyłączona, w
przypadku silnego zderzenia czołowego całą
lub częścią przedniej strefy samochodu A
,
zgodnie z osią wzdłużną samochodu w
płaszczyźnie poziomej oraz w kierunku od
przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
osobami zajmującymi przednie fotele
samochodu i deską rozdzielczą, w celu
amortyzacji szarpnięcia do przodu.

Usterka

Jeżeli kontrolka zapali się w zestawie
wskaźników, w
łączy się sygnał
dźwiękowy, a na ekranie wyświetli
się komunikat, należy skontaktować
się z ASO SIECI CITROËN lub z
warsztatem specjalistycznym, w celu
weryfi kacji systemu.
W przypadku zapalenia się obydwu
kontrolek poduszek powietrznych,
nie należy instalować fotelika dziecięcego
tyłem do kierunku jazdy. Skontaktować się
z ASO SIECI CITROËN lub z warsztatem
specjalistycznym.

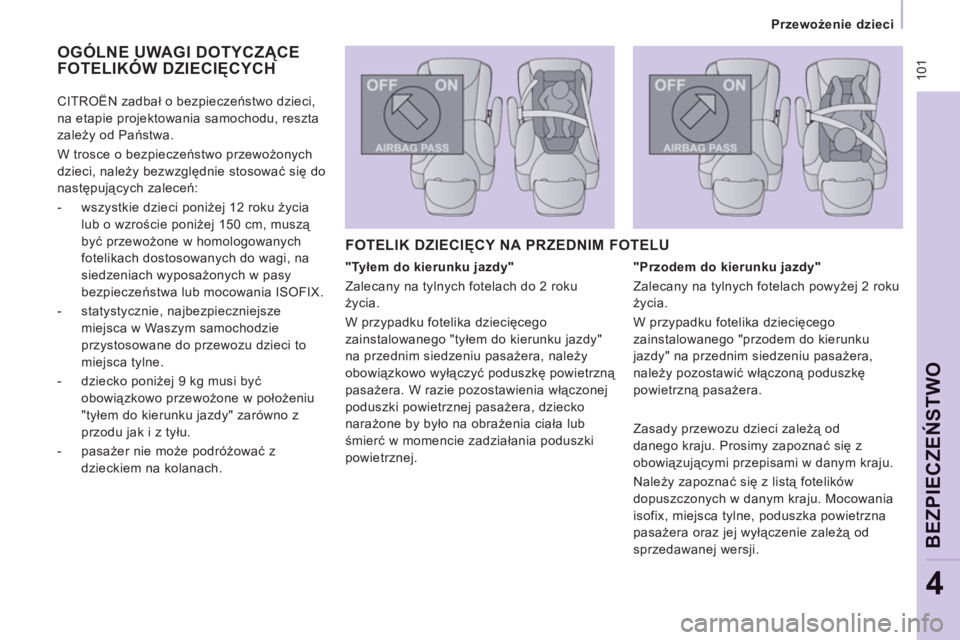

101


Przewożenie dzieci

BEZPIECZEŃ
STWO
4

OGÓLNE UWAGI DOTYCZĄCEFOTELIKÓW DZIECIĘCYCHĄ


"Tyłem do kierunku jazdy"
Zalecany na tylnych fotelach do 2 roku
życia.
W przypadku fotelika dziecięcego
zainstalowanego "tyłem do kierunku jazdy"
na przednim siedzeniu pasażera, należy
obowiązkowo wyłączyć poduszkę powietrzną
pasażera. W razie pozostawienia włączonej
poduszki powietrznej pasażera, dziecko
narażone by było na obrażenia ciała lub
śmierć w momencie zadziałania poduszki
powietrznej.
"Przodem do kierunku jazdy"
Zalecany na tylnych fotelach powyżej 2 roku
życia.
W przypadku fotelika dziecięcego
zainstalowanego "przodem do kierunku
jazdy" na przednim siedzeniu pasażera,
należy pozostawić włączoną poduszkę
powietrzną pasażera.

FOTELIK DZIECIĘCY NA PRZEDNIM FOTELU


Zasady przewozu dzieci zależą od
danego kraju. Prosimy zapoznać się z
obowiązującymi przepisami w danym kraju.
Należy zapoznać się z listą fotelików
dopuszczonych w danym kraju. Mocowania
isofix, miejsca tylne, poduszka powietrzna
pasażera oraz jej wyłączenie zależą od
sprzedawanej wersji.
CITROËN zadbał o bezpieczeństwo dzieci,
na etapie projektowania samochodu, reszta
zależy od Państwa.
W trosce o bezpieczeństwo przewożonych
dzieci, należy bezwzględnie stosować się do
następujących zaleceń:


- wszystkie dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm, muszą
być przewożone w homologowanych
fotelikach dostosowanych do wagi, na
siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania ISOFIX.

- statystycznie, najbezpieczniejsze
miejsca w Waszym samochodzie
przystosowane do przewozu dzieci to
miejsca tylne.

- dziecko poniżej 9 kg musi być
obowiązkowo przewożone w położeniu
"tyłem do kierunku jazdy" zarówno z
przodu jak i z tyłu.

- pasażer nie może podróżować z
dzieckiem na kolanach.

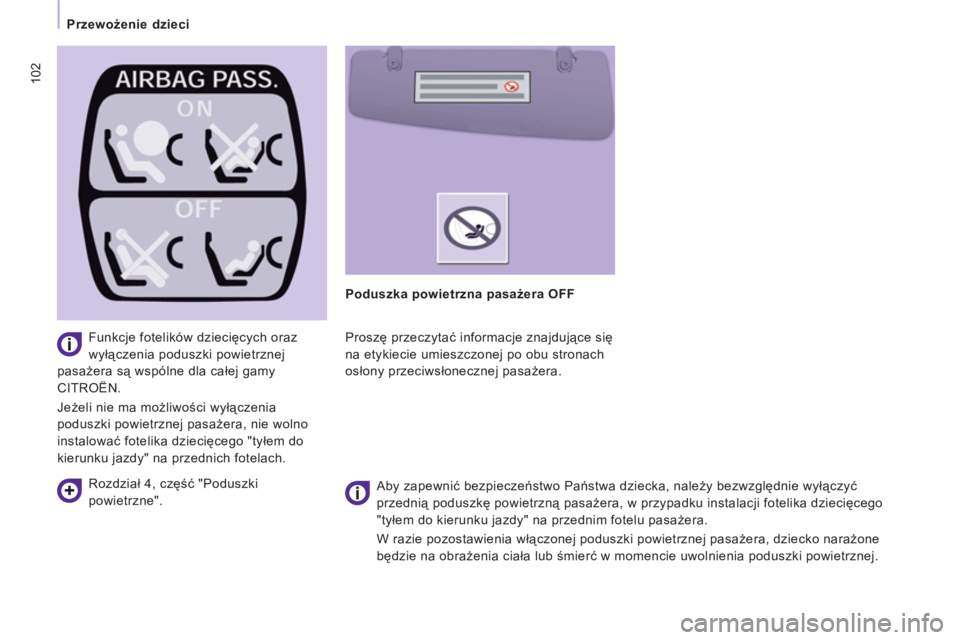

102


Przewożenie dzieci

Funkcje fotelików dziecięcych oraz
wyłączenia poduszki powietrznej
pasażera są wspólne dla całej gamy
CITROËN.
Jeżeli nie ma możliwości wyłączenia
poduszki powietrznej pasażera, nie wolno
instalować fotelika dziecięcego "tyłem do
kierunku jazdy" na przednich fotelach.

Rozdział 4, część "Poduszki
powietrzne".

Poduszka powietrzna pasażera OFF

Proszę przeczytać informacje znajdujące się
na etykiecie umieszczonej po obu stronach
osłony przeciwsłonecznej pasażera.

Aby zapewnić bezpieczeństwo Państwa dziecka, należy bezwzględnie wyłączyć
przednią poduszkę powietrzną pasażera, w przypadku instalacji fotelika dziecięcego
"tyłem do kierunku jazdy" na przednim fotelu pasażera.

W razie pozostawienia włączonej poduszki powietrznej pasażera, dziecko narażone
będzie na obrażenia ciała lub śmierć w momencie uwolnienia poduszki powietrznej.

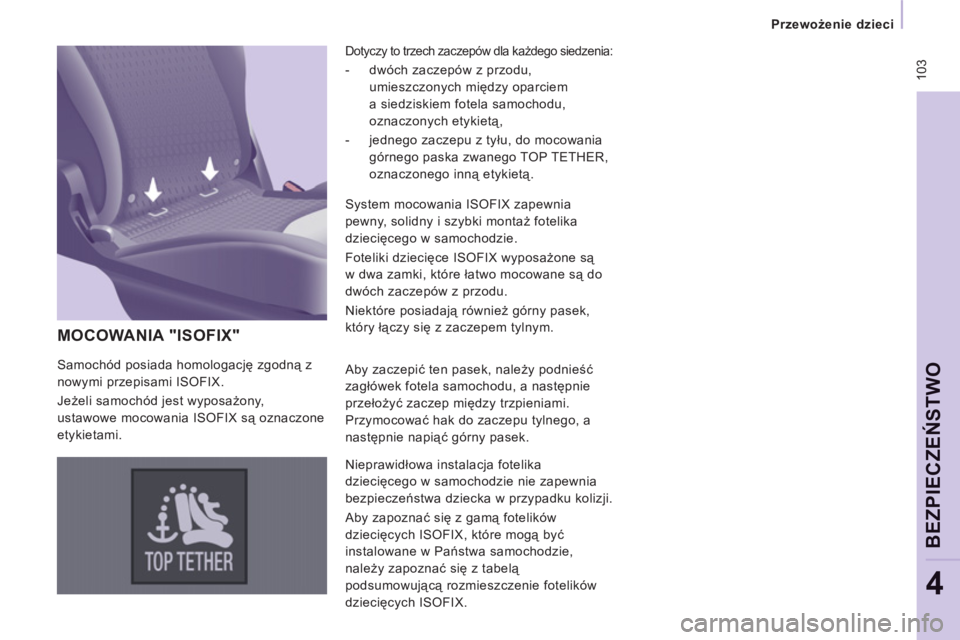

103


Przewożenie dzieci

BEZPIECZEŃ
STWO
4

MOCOWANIA "ISOFIX"

Dotyczy to trzech zaczepów dla każdego siedzenia:



- dwóch zaczepów z przodu,
umieszczonych między oparciem
a siedziskiem fotela samochodu,
oznaczonych etykietą,

- jednego zaczepu z tyłu, do mocowania
górnego paska zwanego TOP TETHER,
oznaczonego inną etykietą.
Samochód posiada homologację zgodną z
nowymi przepisami ISOFIX.
Jeżeli samochód jest wyposażony,
ustawowe mocowania ISOFIX są oznaczone
etykietami. System mocowania ISOFIX zapewnia
pewny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone są
w dwa zamki, które łatwo mocowane są do
dwóch zaczepów z przodu.
Niektóre posiadają również górny pasek,
który łączy się z zaczepem tylnym.
Aby zaczepić ten pasek, należy podnieść
zagłówek fotela samochodu, a następnie
przełożyć zaczep między trzpieniami.
Przymocować hak do zaczepu tylnego, a
następnie napiąć górny pasek.
Nieprawid
łowa instalacja fotelika
dziecięcego w samochodzie nie zapewnia
bezpieczeństwa dziecka w przypadku kolizji.
Aby zapoznać się z gamą fotelików
dziecięcych ISOFIX, które mogą być
instalowane w Państwa samochodzie,
należy zapoznać się z tabelą
podsumowującą rozmieszczenie fotelików
dziecięcych ISOFIX.

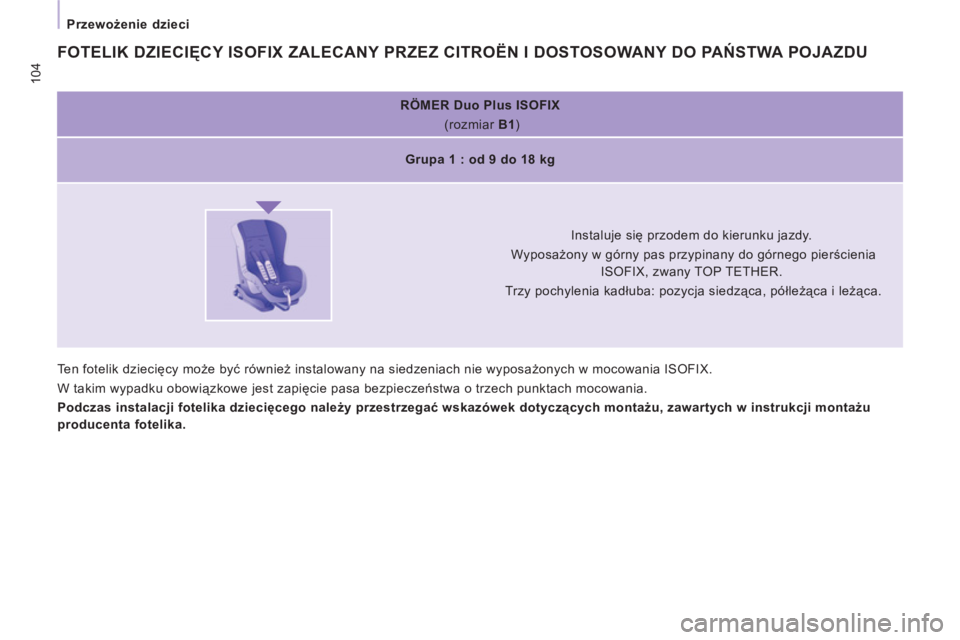

104


Przewożenie dzieci


R

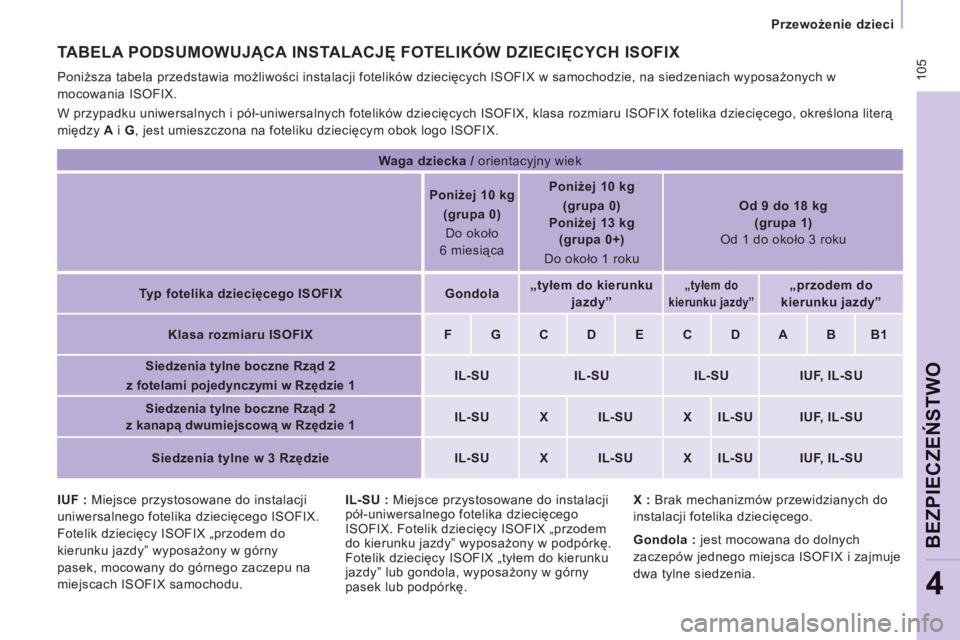

105


Przewożenie dzieci

BEZPIECZEŃ
STWO
4


IUF : Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego ISOFIX.
Fotelik dziecięcy ISOFIX „przodem do
kierunku jazdy” wyposażony w górny
pasek, mocowany do górnego zaczepu na
miejscach ISOFIX samochodu.
TABELA PODSUMOWUJĄCA INSTALACJĘ FOTELIKÓW DZIECIĘCYCH ISOFIX

Poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na siedzeniach wyposażonych w
mocowania ISOFIX.
W przypadku uniwersalnych i pół-uniwersalnych fotelików dziecięcych ISOFIX, klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą
między A i G , jest umieszczona na foteliku dziecięcym obok logo ISOFIX.

IL-SU : Miejsce przystosowane do instalacji
pół-uniwersalnego fotelika dziecięcego
ISOFIX. Fotelik dziecięcy ISOFIX „przodem
do kierunku jazdy” wyposażony w podpórkę.
Fotelik dziecięcy ISOFIX „tyłem do kierunku
jazdy” lub gondola, wyposażony w górny
pasek lub podpórkę.
X : Brak mechanizmów przewidzianych do
instalacji fotelika dziecięcego.

Waga dziecka / orientacyjny wiek



Poniżej 10 kg
(grupa 0)
Do około
6 miesiąca

Poniżej 10 kg
(grupa 0)
Poniżej 13 kg
(grupa 0+)
Do około 1 roku


Od 9 do 18 kg
(grupa 1)
Od 1 do około 3 roku

Typ fotelika dziecięcego ISOFIX

Gondola


„tyłem do kierunku
jazdy”




„tyłem do
kierunku jazdy”



„przodem do
kierunku jazdy”


Klasa rozmiaru ISOFIX
F
G
C
D
E
C
D
A
B
B1

Siedzenia tylne boczne Rząd 2
z fotelami pojedynczymi w Rzędzie 1

IL-SU


IL-SU


IL-SU


IUF, IL-SU


Siedzenia tylne boczne Rząd 2
z kanapą dwumiejscową w Rzędzie 1

IL-SU

X
IL-SU
X
IL-SU

IUF, IL-SU


Siedzenia tylne w 3 Rzędzie

IL-SU

X
IL-SU
X
IL-SU

IUF, IL-SU


Gondola : jest mocowana do dolnych
zaczepów jednego miejsca ISOFIX i zajmuje
dwa tylne siedzenia.

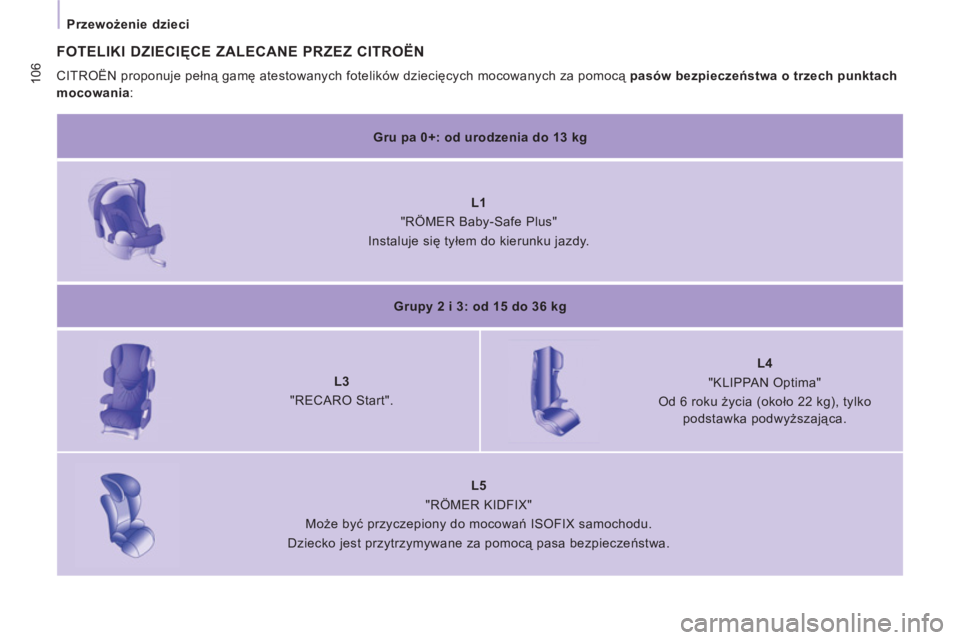

106


Przewożenie dzieci
FOTELIKI DZIECIĘCE ZALECANE PRZEZ CITROËN

CITROËN proponuje pełną gamę atestowanych fotelików dziecięcych mocowanych za pomocą pasów bezpieczeństwa o trzech punktach
mocowania
:


Gru
pa 0+: od urodzenia do 13 kg








L1
"RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy.


Grupy 2 i 3: od 15 do 36 kg







L3
"RECARO Start"
.






L4
"KLIPPAN Optima"
Od 6 roku życia (około 22 kg), tylko
podstawka podwyższająca.







L5
"RÖMER KIDFIX"
Może być przyczepiony do mocowań ISOFIX samochodu.
Dziecko jest przytrzymywane za pomocą pasa bezpieczeństwa.

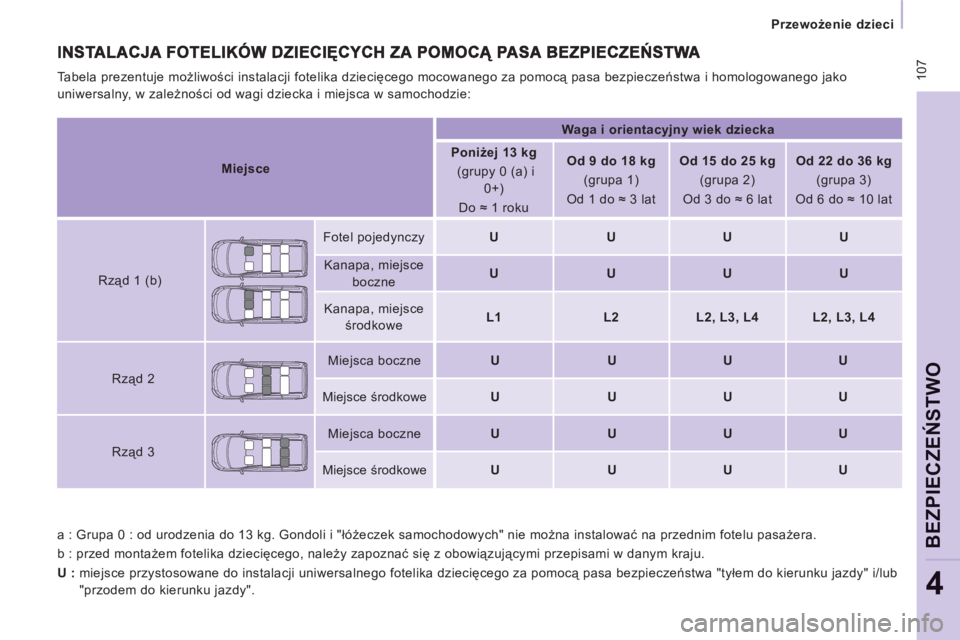

107


Przewożenie dzieci

BEZPIECZEŃ
STWO
4

Rząd 2
Miejsca boczne

U


U


U


U


Miejsce środkowe

U


U


U


U

Rząd 3
Miejsca boczne

U


U


U


U


Miejsce środkowe

U


U


U


U

a : Grupa 0 : od urodzenia do 13 kg. Gondoli i "łóżeczek samochodowych" nie można instalować na przednim fotelu pasażera.
b : przed montażem fotelika dziecięcego, należy zapoznać się z obowiązującymi przepisami w danym kraju.
U : miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego za pomocą pasa bezpieczeństwa "tyłem do kierunku jazdy" i/lub
"przodem do kierunku jazdy".
Tabela prezentuje możliwości instalacji fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa i homologowanego jako
uniwersalny, w zależności od wagi dziecka i miejsca w samochodzie:


Miejsce


Waga i orientacyjny wiek dziecka



Poniżej 13 kg
(grupy 0 (a) i
0+)
Do ≈ 1 roku

Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat

Od 15 do 25 kg

(grupa 2)
Od 3 do ≈ 6 lat

Od 22 do 36 kg

(grupa 3)
Od 6 do ≈ 10 lat

Rząd 1 (b)
Fotel pojedynczy

U


U


U


U


Kanapa, miejsce
boczne

U


U


U


U


Kanapa, miejsce
środkowe

L1


L2

L2, L3, L4


L2, L3, L4

108


Przewożenie dzieci
Wyłączyć poduszkę powietrzną pasażera w
momencie instalacji fotelika dziecięcego na
przednim siedzeniu w położeniu „tyłem do
kierunku jazdy”.
W innym przypadku, dziecko narażone by
było na poważne obrażenia ciała lub śmierć
w momencie rozwinięcia się poduszki
powietrznej.
Instalacja podstawki podwyższającej

Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka,
nie dotykając szyi.
Należy upewnić się, czy część brzuszna
pasa bezpieczeństwa spoczywa na udach
dziecka.
CITROËN zaleca stosowanie podstawek
podwyższających wraz z oparciem,
wyposażonych w prowadnicę pasa na
poziomie ramion.

PORADY DOTYCZĄCE FOTELIKÓW DZIECIĘCYCHĄ

Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie gwarantuje
bezpieczeństwa dziecka w przypadku kolizji.
Należy zapiąć pasy bezpieczeństwa lub
pasy fotelika dziecięcego ograniczając
maksymalnie luz względem ciała dziecka
nawet w przypadku krótkich przejazdów.

Przy prawidłowo zainstalowanym foteliku
„przodem do kierunku jazdy”, oparcie
fotelika powinno przylegać do oparcia fotela
nie dotykając przy tym zagłówka.
W przypadku demontażu zagłówka, należy
go schować lub zabezpieczyć w taki sposób,
by w sytuacji nagłego hamowania, nie
stwarzał zagrożenia.
Dzieci poniżej 10 roku życia, nie mogą
być przewożone na przednim siedzeniu
pasażera w położeniu „przodem do kierunku
jazdy”, chyba że tylne siedzenia są już
zajęte przez inne dzieci lub gdy tylne
siedzenia nie nadają się do użytku lub s
ą
zdemontowane.
Dla zachowania bezpieczeństwa, należy
pamiętać by nie zostawiać:


- dziecka/dzieci
bez
opieki w
samochodzie,

- dziecka lub zwierzęcia
w samochodzie
na słońcu, przy zamkniętych szybach,

- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu otworzeniu
drzwi, należy włączyć mechanizm
„Bezpieczeństwo dzieci”.
Szyb tylnych nie należy otwierać bardziej niż
o jedną trzecią.
Aby osłonić małe dziecko przed promieniami
słonecznymi, należy założyć na tylne szyby
żaluzje boczne.
