CITROEN JUMPER MULTISPACE 2012 Instrukcja obsługi (in Polish)

69


Fotele

ERGONOMIA i KOMFOR
T
3

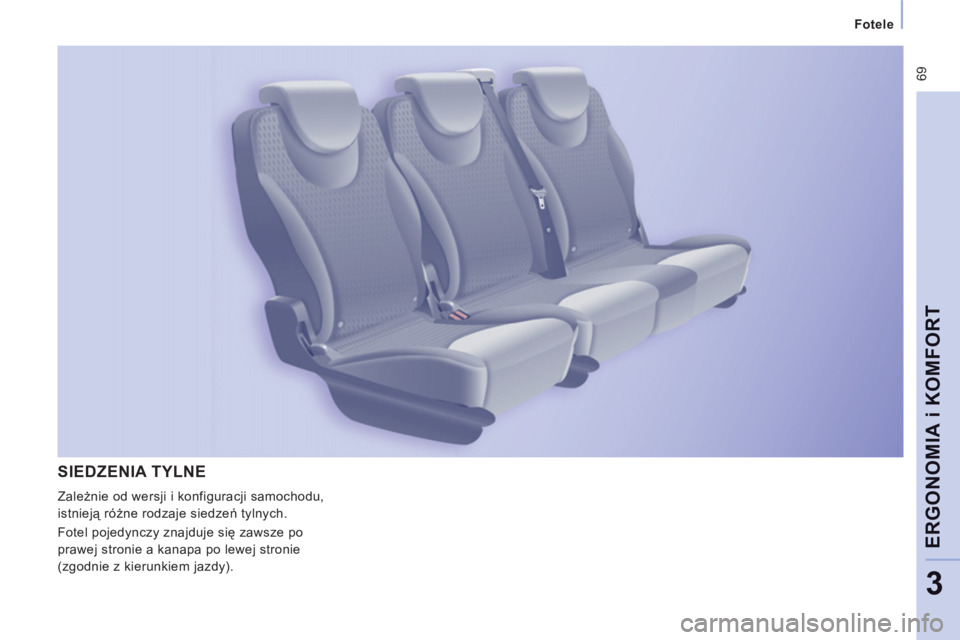

SIEDZENIA TYLNE

Zależnie od wersji i konfiguracji samochodu,
istnieją różne rodzaje siedzeń tylnych.
Fotel pojedynczy znajduje się zawsze po
prawej stronie a kanapa po lewej stronie
(zgodnie z kierunkiem jazdy).

70


Fotele

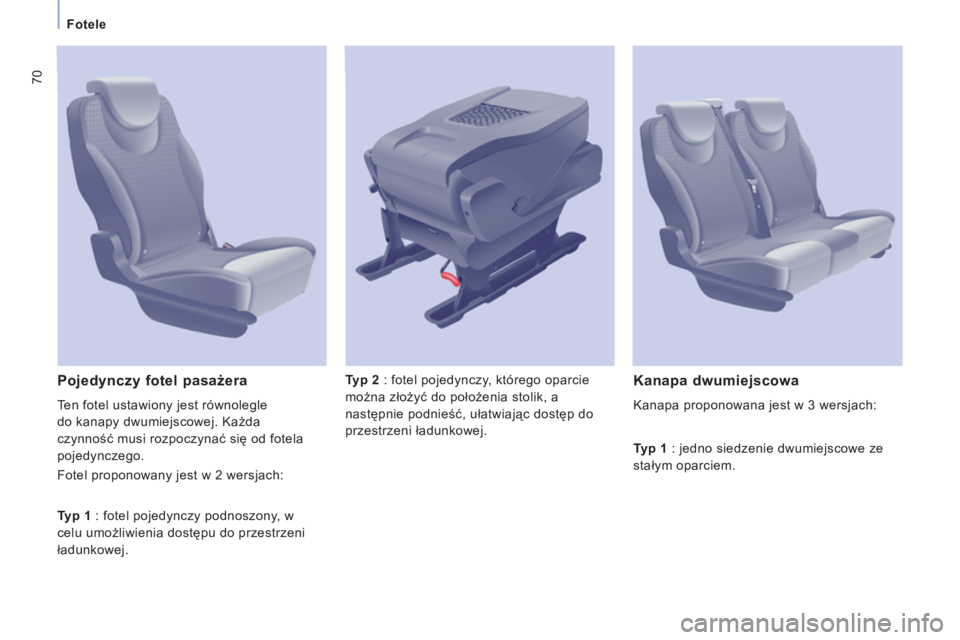

Typ 2
: fotel pojedynczy, którego oparcie
można złożyć do położenia stolik, a
następnie podnieść, ułatwiając dostęp do
przestrzeni ładunkowej.


Pojedynczy fotel pasażera

Ten fotel ustawiony jest równolegle
do kanapy dwumiejscowej. Każda
czynność musi rozpoczynać się od fotela
pojedynczego.
Fotel proponowany jest w 2 wersjach:

Kanapa dwumiejscowa

Kanapa proponowana jest w 3 wersjach:

Typ 1
: fotel pojedynczy podnoszony, w
celu umożliwienia dostępu do przestrzeni
ładunkowej.
Typ 1
: jedno siedzenie dwumiejscowe ze
stałym oparciem.

71


Fotele

ERGONOMIA i KOMFOR
T
3

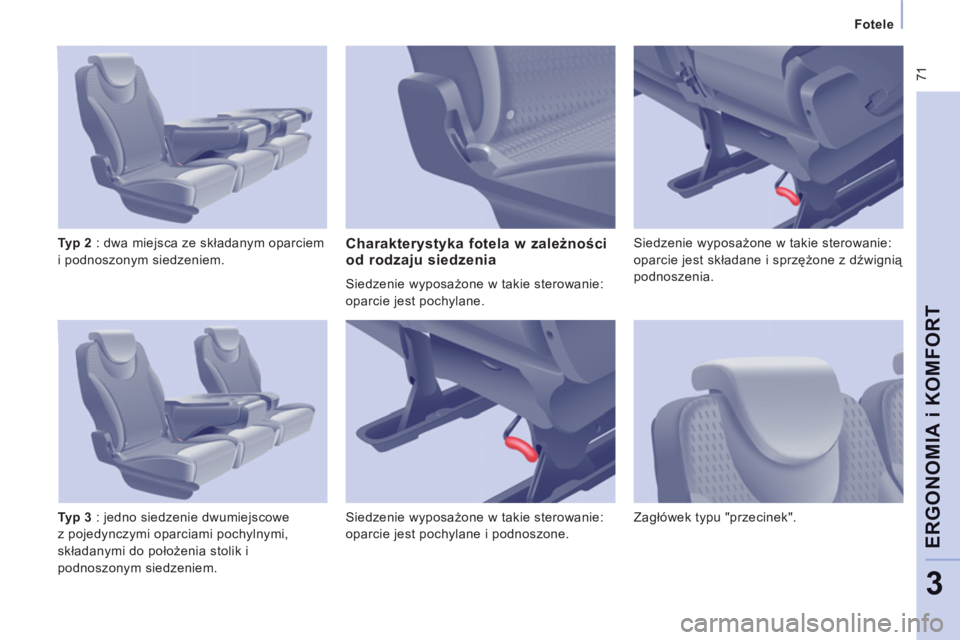

Typ 2
: dwa miejsca ze składanym oparciem
i podnoszonym siedzeniem.

Typ 3
: jedno siedzenie dwumiejscowe
z pojedynczymi oparciami pochylnymi,
składanymi do położenia stolik i
podnoszonym siedzeniem.

Charakterystyka fotela w zależności
od rodzaju siedzenia
Siedzenie wyposażone w takie sterowanie:
oparcie jest pochylane.
Siedzenie wyposażone w takie sterowanie:
oparcie jest pochylane i podnoszone. Siedzenie wyposażone w takie sterowanie:
oparcie jest składane i sprzężone z dźwignią
podnoszenia.
Zagłówek typu "przecinek".

72


Fotele

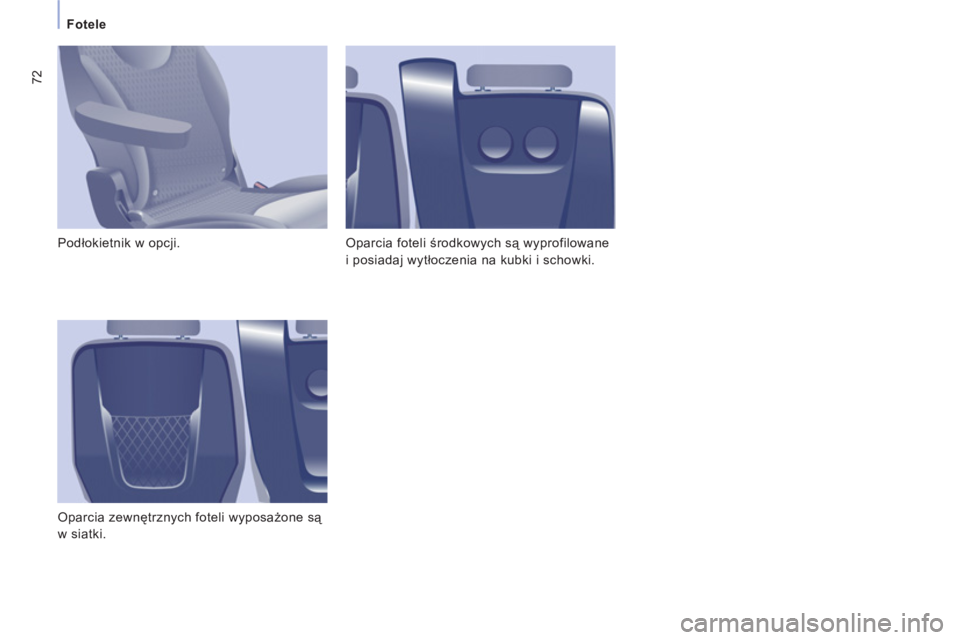

Podłokietnik w opcji.
Oparcia zewnętrznych foteli wyposażone są
w siatki. Oparcia foteli środkowych są wyprofilowane
i posiadaj wytłoczenia na kubki i schowki.

73


Fotele

ERGONOMIA i KOMFOR
T
3

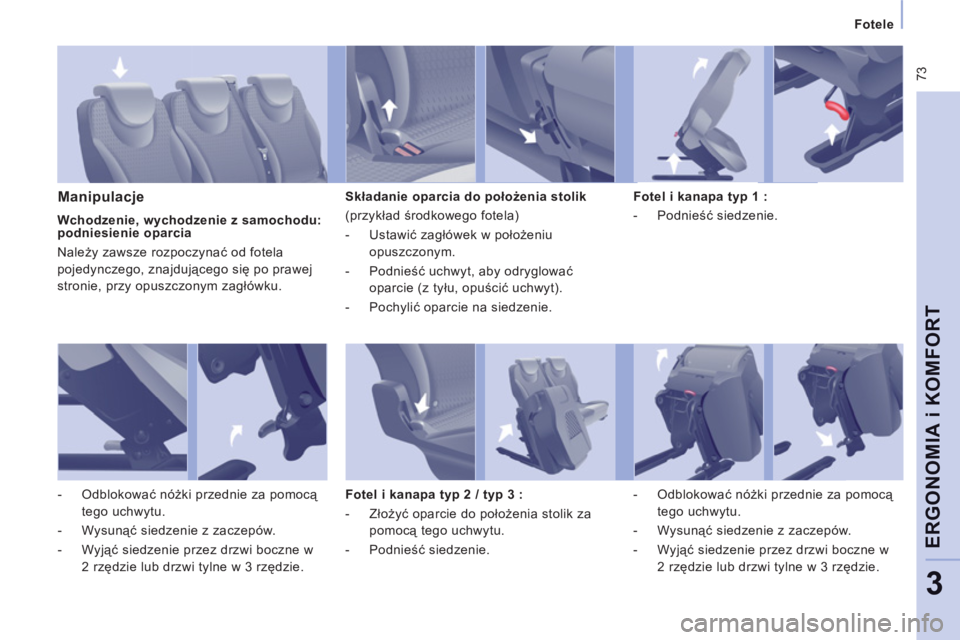

Manipulacje

Składanie oparcia do położenia stolik
(przykład środkowego fotela)


- Ustawić zagłówek w położeniu
opuszczonym.

- Podnieść uchwyt, aby odryglować
oparcie (z tyłu, opuścić uchwyt).

- Pochylić oparcie na siedzenie.

Fotel i kanapa typ 1 :


- Podnieść siedzenie.

Fotel i kanapa typ 2 / typ 3 :


- Złożyć oparcie do położenia stolik za
pomocą tego uchwytu.

- Podnieść siedzenie.
- Odblokować nóżki przednie za pomocą
tego uchwytu.

- Wysunąć siedzenie z zaczepów.

- Wyjąć siedzenie przez drzwi boczne w
2 rzędzie lub drzwi tylne w 3 rzędzie.

- Odblokować nóżki przednie za pomocą
tego uchwytu.

- Wysunąć siedzenie z zaczepów.

- Wyjąć siedzenie przez drzwi boczne w
2 rzędzie lub drzwi tylne w 3 rzędzie.

Wchodzenie, wychodzenie z samochodu:
podniesienie oparcia
Należy zawsze rozpoczynać od fotela
pojedynczego, znajdującego się po prawej
stronie, przy opuszczonym zagłówku.

74


Fotele

Instalowanie siedzenia
Jako pierwszą zawsze instalujemy kanapę.


- Sprawdzić czy żaden przedmiot nie
blokuje zaczepów i nie uniemożliwia
prawidłowego zaryglowania nóżek.

- Włożyć nóżki przednie w zaczepy na
podłodze.
- Zaryglować nóżki za pomocą uchwytu.

- Pochylić siedzenie do tyłu, aż do
zaryglowania tylnych nóżek. Uwaga na
stopy pasażerów podczas pochylania. W przypadku fotela typu 2 i kanapy typ 2 / 3 :
wyprostować oparcie.

Poprawne zamocowanie przednich nóżek
Sprawdzić zaryglowanie fotela po
ustawieniu go w pozycji normalnej.

75


Fotele

ERGONOMIA i KOMFOR
T
3


Środki ostrożności
Ze względu na różne operacje:


- nie demontować zagłówka bez
schowania go i przymocowania do
podstawy,

- sprawdzić czy pasy bezpieczeństwa są
cały czas dostępne i łatwe do zapięcia
przez pasażera,

- przed rozpoczęciem jazdy, pasażer
powinien odpowiednio wyregulować
zagłówek swojego fotela, ustawić i
zapiąć pasy bezpieczeństwa.


Etykiety
Podczas jazdy, pasażer nie może zajmować:


- fotela w 3 rzędzie, jeżeli oparcie
znajdujące się z przodu (w 2 rzędzie)
jest ustawione w położeniu stolik,

- fotela w 3 rzędzie, jeżeli fotel/kanapa
znajdująca si
ę z przodu (w 2 rzędzie)
jest ustawiona w położeniu portfel,

- fotela w 3 rzędzie, jeżeli fotel przed
(rząd 2) został zdemontowany,

- środkowego miejsca jeżeli fotel po
prawej stronie jest w położeniu portfel.

Fotele

KONFIGURACJE FOTELI I
KANAPY

Przykład różnej konfiguracji przestrzeni kabiny, w zależności od
wymagań i praktyczności

Wszystkie operacje należy wykonywać
po zatrzymaniu pojazdu.

7 miejsc
8 miejsc
9 miejsc

5 miejsc
6 miejsc
Nie instalować foteli w 3 rzędzie, jeżeli
nie zostały zainstalowane odpowiednie
pasy bezpieczeństwa.

77


Informacje praktyczne

ERGONOMIA i KOMFOR
T
3

WYPOSAŻENIE KABINY

Zależnie od wyposażenia samochodu,
poszczególne elementy wzbogacają kabinę.
Schowek przedni

Posiada zamek, można go zamknąć na klucz.
W schowku znajdują się trzy gniazda,
służące do podłączenia przenośnych
urządzeń elektronicznych (urządzenia
wideo, ...), o ile samochód wyposażony jest
w ekran kolorowy.
Posiada on również uchwyt na puszki
oraz schowek przeznaczony na mapy,
paczkę papierosów, dokument formatu A4,
długopis, itp ...


Schowki
INFORMACJE PRAKTYCZNE


Osłona przeciwsłoneczna

Aby zapobiec oświetleniu twarzy, należy
opuścić osłonę przeciwsłoneczną.
Kieszeń w osłonie przeciwsłonecznej
kierowcy, może służyć do schowania opłaty
autostradowej, biletów, ...

78


Informacje praktyczne
Popielniczka
Pojemnik i wnęka na butelkę (1,5 L)

Każdy płyn przewożony w kubku (mug lub
inne naczynia), rozlewając się stwarza
niebezpieczeństwo uszkodzenia elementów
sterowania stanowiska kierowcy lub konsoli
środkowej. "Zachować ostrożność".


Schowek na bilety

Zależnie od konfiguracji samochodu.

Gniazdo 12 V

Maksymalna moc gniazda typu
zapalniczkowego: 120 W.
