CITROEN JUMPER MULTISPACE 2012 Instrukcja obsługi (in Polish)

109


Hak holowniczy


AKCE
SORI
A
5

Więcej informacji dotyczących masy
pojazdu, znajduje się w dokumentach
administracyjnych (dowód rejestracyjny, ...)
lub w rozdziale 8, w części "Masy".

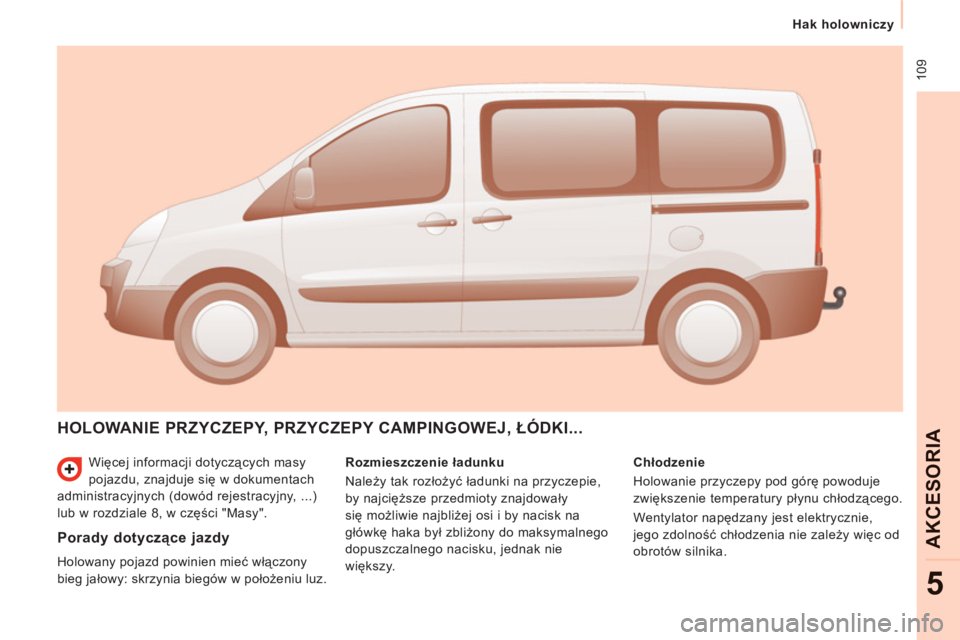

HOLOWANIE PRZYCZEPY, PRZYCZEPY CAMPINGOWEJ, ŁÓDKI...


Rozmieszczenie ładunku
Należy tak rozłożyć ładunki na przyczepie,
by najcięższe przedmioty znajdowały
się możliwie najbliżej osi i by nacisk na
główkę haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
większy.
Chłodzenie
Holowanie przyczepy pod górę powoduje
zwiększenie temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc od
obrotów silnika.

Porady dotyczące jazdy

Holowany pojazd powinien mieć włączony
bieg jałowy: skrzynia biegów w położeniu luz.

11 0


Hak holowniczy
Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu
zmniejszenia obrotów silnika i konieczne jest
zmniejszenie prędkości pojazdu.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę płynu
chłodzącego silnika.
Ogumienie
Sprawdzić ciśnienie w ogumieniu
holującego pojazdu (patrz rozdział 8
w części "Elementy identyfikacyjne")
i przyczepy, przestrzegając przy tym
zalecanych wartości ciśnienia.

Hak holowniczy

Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek CITROËN,
które przeszły testy wytrzymałościowe
dostosowane do konstrukcji samochodu;
ich montaż należy powierzyć ASO SIECI
CITROËN.
W przypadku montażu poza siecią
CITROËN, montaż musi być wykonany
bezwzględnie z wykorzystaniem istniejącego
wyposażenia elektrycznego z tyłu
samochodu oraz zgodnie z zaleceniami
producenta.
Zgodnie z ogólnymi zaleceniami opisanymi
powyżej, zwracamy Państwa uwagę na
niebezpieczeństwo związane z montażem
haka lub wyposażenia elektrycznego
nieposiadającego referencji Automobiles
CITROËN. Montaż może spowodować
usterkę elektroniki samochodu. Przed ich
montażem, należy skontaktować się z
producentem. W razie zapalenia się kontrolki
temperatury płynu chłodzącego,
należy jak najszybciej zatrzymać
pojazd i wy
łączyć silnik.


Wskazówki praktyczne

W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane po
stromym zboczu w wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku,
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
Rozdział 6, część "Poziomy płynów".
Hamulce
Podczas holowania wydłuża się droga
hamowania. Należy jechać z umiarkowaną
prędkością, redukować biegi w odpowiednim
czasie, hamować progresywnie.

Wiatr boczny
Wrażliwość na wiatr boczny jest zwiększona.
Należy prowadzić pojazd elastycznie i z
umiarkowaną prędkością.

ABS/ESP
Systemy ABS lub ESP działają jedynie w
samochodzie, a nie w przyczepie.

Pomoc przy parkowaniu tyłem
W przypadku jazdy z przyczepą system
pomocy jest wyłączony.

111
Wyposażenie

AKCE
SORI
A
5

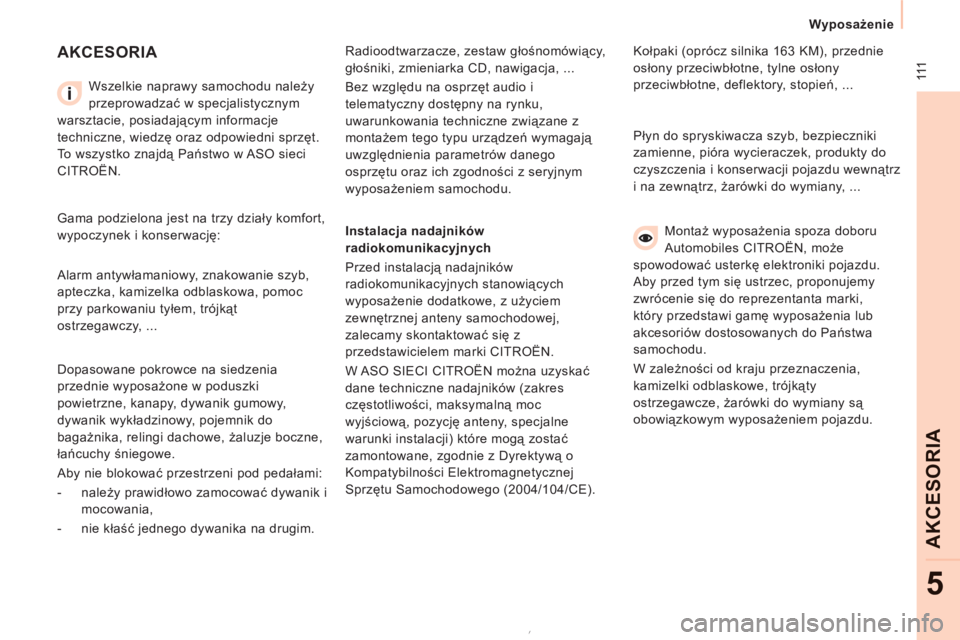

AKCESORIA


Wszelkie naprawy samochodu należy
przeprowadzać w specjalistycznym
warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt.
To wszystko znajdą Państwo w ASO sieci
CITROËN.

Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki CITROËN.
W ASO SIECI CITROËN można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalną moc
wyjściową, pozycję anteny, specjalne
warunki instalacji) które mogą zostać
zamontowane, zgodnie z Dyrektywą o
Kompatybilności Elektromagnetycznej
Sprzętu Samochodowego (2004/104/CE).
Gama podzielona jest na trzy działy komfort,
wypoczynek i konserwację: Kołpaki (oprócz silnika 163 KM), przednie
osłony przeciwbłotne, tylne osłony
przeciwbłotne, deflektory, stopień, ... Radioodtwarzacze, zestaw głośnomówiący,
głośniki, zmieniarka CD, nawigacja, ...
Bez względu na osprzęt audio i
telematyczny dostępny na rynku,
uwarunkowania techniczne związane z
montażem tego typu urządzeń wymagają
uwzględnienia parametrów danego
osprzętu oraz ich zgodności z seryjnym
wyposażeniem samochodu.
Dopasowane pokrowce na siedzenia
przednie wyposażone w poduszki
powietrzne, kanapy, dywanik gumowy,
dywanik wykładzinowy, pojemnik do
bagażnika, relingi dachowe, żaluzje boczne,
łańcuchy śniegowe.
Aby nie blokować przestrzeni pod pedałami:


- należy prawidłowo zamocować dywanik i
mocowania,

- nie kłaść jednego dywanika na drugim. Płyn do spryskiwacza szyb, bezpieczniki
zamienne, pióra wycieraczek, produkty do
czyszczenia i konserwacji pojazdu wewnątrz
i na zewnątrz,
żarówki do wymiany, ...
Montaż wyposażenia spoza doboru
Automobiles CITROËN, może
spowodować usterkę elektroniki pojazdu.
Aby przed tym się ustrzec, proponujemy
zwrócenie się do reprezentanta marki,
który przedstawi gamę wyposażenia lub
akcesoriów dostosowanych do Państwa
samochodu.
W zależności od kraju przeznaczenia,
kamizelki odblaskowe, trójkąty
ostrzegawcze, żarówki do wymiany są
obowiązkowym wyposażeniem pojazdu. Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, pomoc
przy parkowaniu tyłem, trójkąt
ostrzegawczy, ...

Otwieranie pokrywy silnika

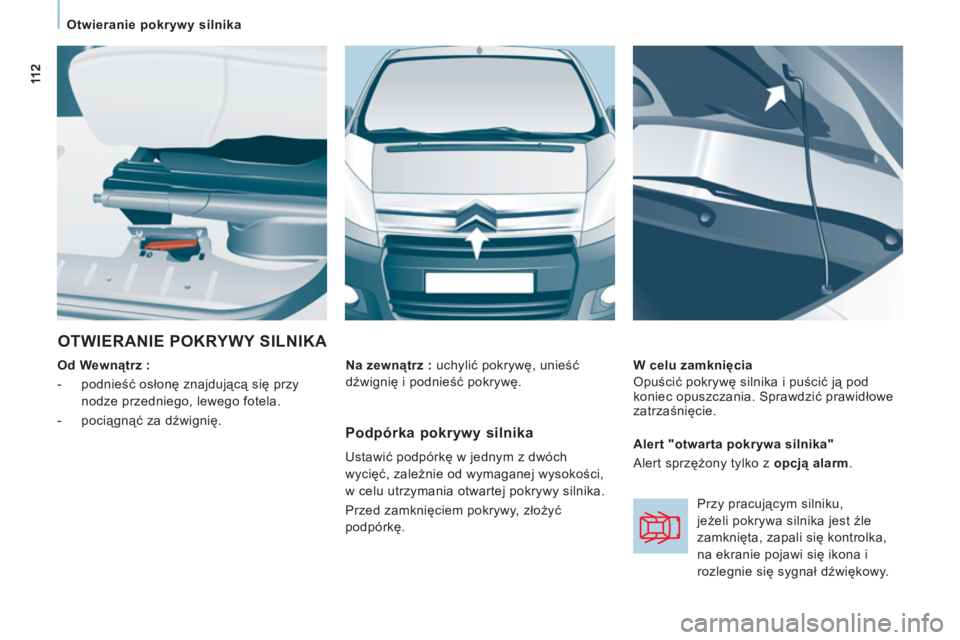

OTWIERANIE POKRYWY SILNIKA


Od Wewnątrz :


- podnieść osłonę znajdującą się przy
nodze przedniego, lewego fotela.

- pociągnąć za dźwignię.
W celu zamknięcia
Opuścić pokrywę silnika i puścić ją pod
koniec opuszczania. Sprawdzić prawidłowe
zatrzaśnięcie.
Na zewnątrz :
uchylić pokrywę, unieść
dźwignię i podnieść pokrywę.
Podpórka pokrywy silnika

Ustawić podpórkę w jednym z dwóch
wycięć, zależnie od wymaganej wysokości,
w celu utrzymania otwartej pokrywy silnika.
Przed zamknięciem pokrywy, złożyć
podpórkę.
Alert "otwarta pokrywa silnika"
Alert sprzężony tylko z opcją alarm.
Przy pracującym silniku,
jeżeli pokrywa silnika jest źle
zamknięta, zapali się kontrolka,
na ekranie pojawi się ikona i
rozlegnie się sygnał dźwiękowy.

11 3


Pod pokrywą silnika

KONTROLE
6

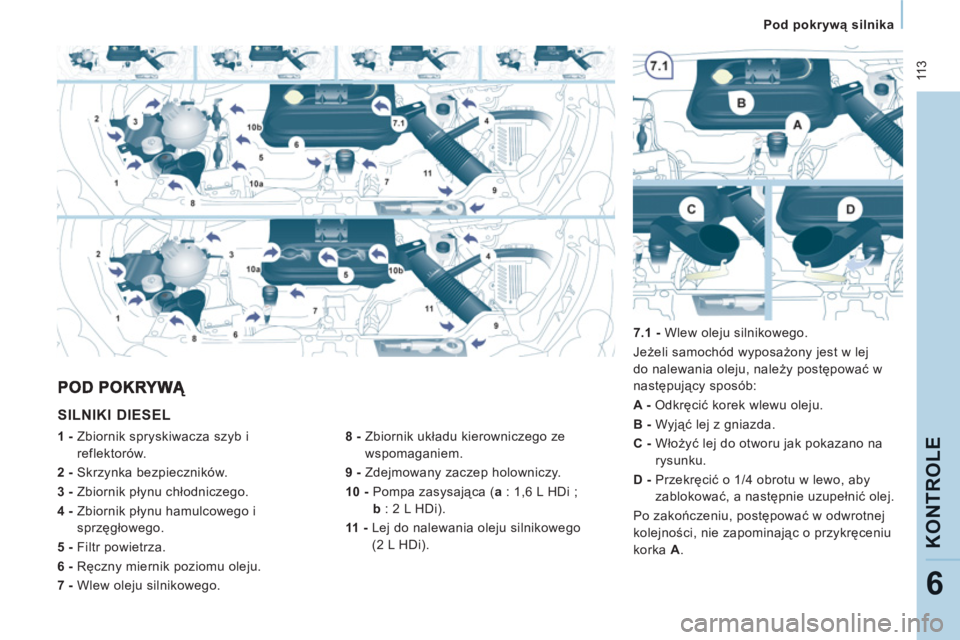

SILNIKI DIESEL


8 -
Zbiornik układu kierowniczego ze
wspomaganiem.

9 - Zdejmowany zaczep holowniczy.

10 - Pompa zasysająca ( a : 1,6 L HDi ;
b : 2 L HDi).

11 -
Lej do nalewania oleju silnikowego
(2 L HDi).
1 - Zbiornik spryskiwacza szyb i
reflektorów.

2 - Skrzynka bezpieczników.

3 - Zbiornik płynu chłodniczego.

4 -
Zbiornik płynu hamulcowego i
sprzęgłowego.

5 - Filtr powietrza.

6 - Ręczny miernik poziomu oleju.

7 - Wlew oleju silnikowego.
7.1 - Wlew oleju silnikowego.
Jeżeli samochód wyposażony jest w lej
do nalewania oleju, należy postępować w
następujący sposób:

A - Odkręcić korek wlewu oleju.

B - Wyjąć lej z gniazda.

C - Włożyć lej do otworu jak pokazano na
rysunku.

D - Przekręcić o 1/4 obrotu w lewo, aby
zablokować, a następnie uzupełnić olej.
Po zakończeniu, post
ępować w odwrotnej
kolejności, nie zapominając o przykręceniu
korka A .

11 4


Pod pokrywą silnika

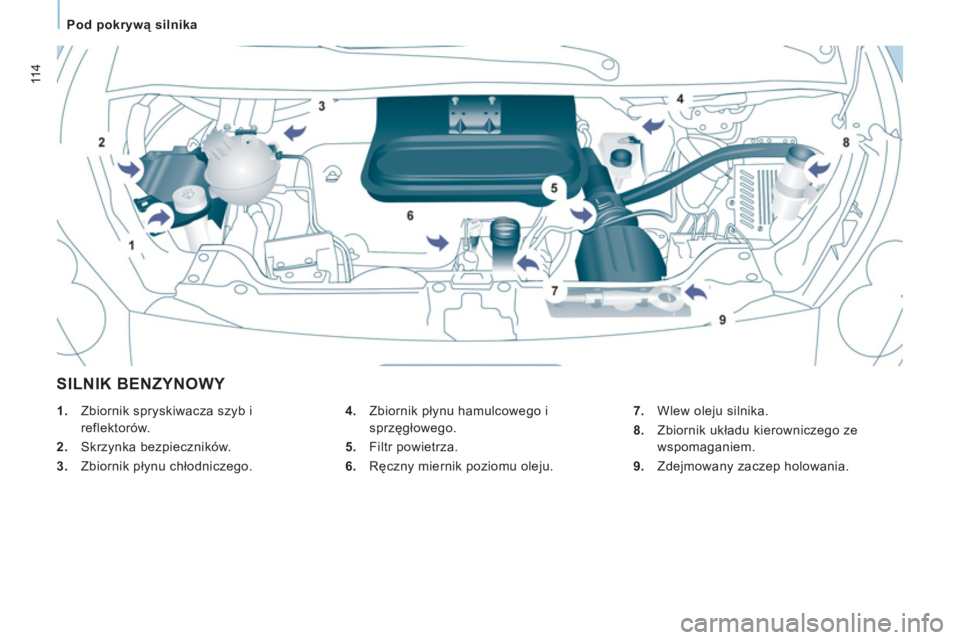

SILNIK BENZYNOWY


4. Zbiornik płynu hamulcowego i
sprzęgłowego.

5. Filtr powietrza.

6. Ręczny miernik poziomu oleju.

1. Zbiornik spryskiwacza szyb i
reflektorów.

2. Skrzynka bezpieczników.

3. Zbiornik płynu chłodniczego.
7. Wlew oleju silnika.

8. Zbiornik układu kierowniczego ze
wspomaganiem.

9. Zdejmowany zaczep holowania.

11 5
Poziomy płynów

KONTROLE
6

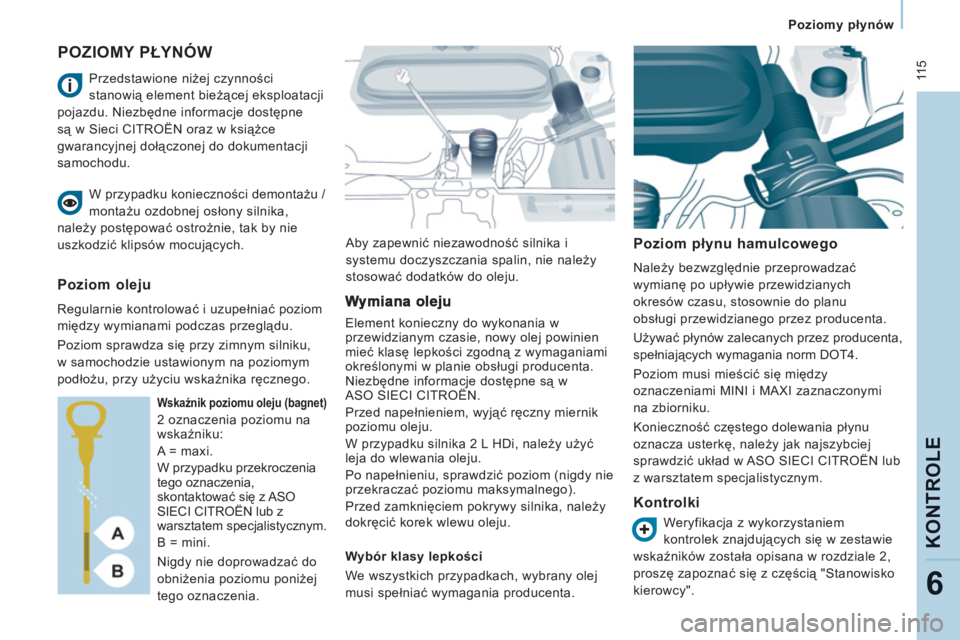

POZIOMY PŁYNÓW

Aby zapewnić niezawodność silnika i
systemu doczyszczania spalin, nie należy
stosować dodatków do oleju.


Poziom płynu hamulcowego

Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu
obsługi przewidzianego przez producenta.
Używać płynów zalecanych przez producenta,
spełniających wymagania norm DOT4.
Poziom musi mieścić się między
oznaczeniami MINI i MAXI zaznaczonymi
na zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO SIECI CITROËN lub
z warsztatem specjalistycznym. Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje dostępne
są w Sieci CITROËN oraz w książce
gwarancyjnej dołączonej do dokumentacji
samochodu.
W przypadku konieczności demontażu /
montażu ozdobnej osłony silnika,
należy postępować
ostrożnie, tak by nie
uszkodzić klipsów mocujących.

Poziom oleju

Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu.
Poziom sprawdza się przy zimnym silniku,
w samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.


Wskaźnik poziomu oleju (bagnet)

2 oznaczenia poziomu na
wskaźniku:
A = maxi.
W przypadku przekroczenia
tego oznaczenia,
skontaktować się z ASO
SIECI CITROËN lub z
warsztatem specjalistycznym.
B = mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Element konieczny do wykonania w
przewidzianym czasie, nowy olej powinien
mieć klasę lepkości zgodną z wymaganiami
określonymi w planie obsługi producenta.
Niezbędne informacje dostępne są w
ASO SIECI CITROËN.
Przed napełnieniem, wyjąć ręczny miernik
poziomu oleju.
W przypadku silnika 2 L HDi, należy użyć
leja do wlewania oleju.
Po napełnieniu, sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Przed zamknięciem pokrywy silnika, należy
dokręcić korek wlewu oleju.

Wybór klasy lepkości
We wszystkich przypadkach, wybrany olej
musi spełniać wymagania producenta.



Kontrolki

Weryfikacja z wykorzystaniem
kontrolek znajdujących się w zestawie
wskaźników została opisana w rozdziale 2,
proszę zapoznać się z częścią "Stanowisko
kierowcy".

11 6


Poziomy płynów

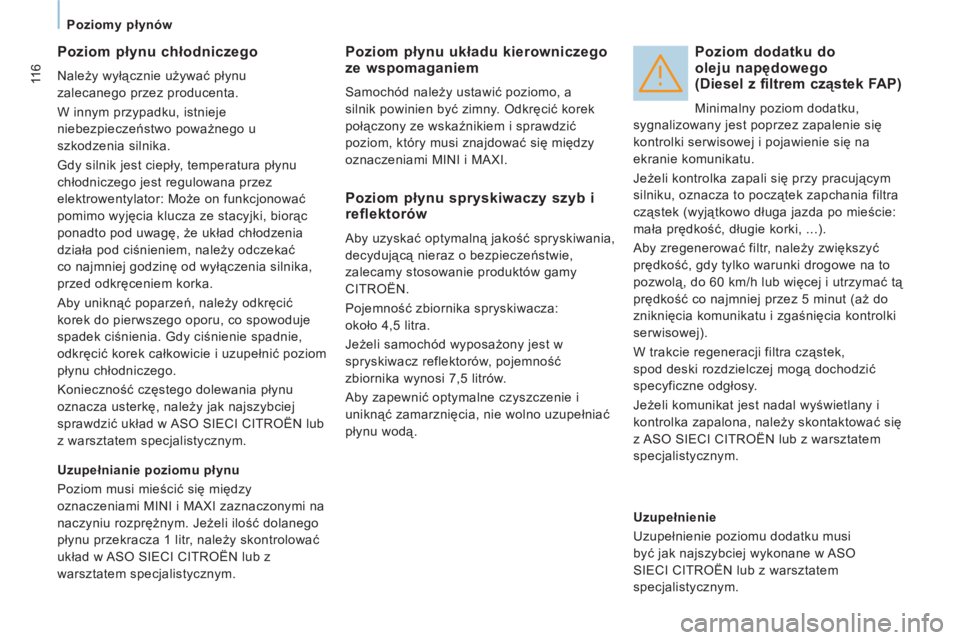

Poziom płynu chłodniczego

Należy wyłącznie używać płynu
zalecanego przez producenta.
W innym przypadku, istnieje
niebezpieczeństwo poważnego u
szkodzenia silnika.
Gdy silnik jest ciepły, temperatura płynu
chłodniczego jest regulowana przez
elektrowentylator: Może on funkcjonować
pomimo wyjęcia klucza ze stacyjki, biorąc
ponadto pod uwagę, że układ chłodzenia
działa pod ciśnieniem, należy odczekać
co najmniej godzinę od wyłączenia silnika,
przed odkręceniem korka.
Aby uniknąć poparzeń, należy odkręcić
korek do pierwszego oporu, co spowoduje
spadek ciśnienia. Gdy ciśnienie spadnie,
odkręcić korek całkowicie i uzupełnić poziom
płynu chłodniczego.
Konieczność
częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO SIECI CITROËN lub
z warsztatem specjalistycznym.
Poziom płynu układu kierowniczego
ze wspomaganiem
Samochód należy ustawić poziomo, a
silnik powinien być zimny. Odkręcić korek
połączony ze wskaźnikiem i sprawdzić
poziom, który musi znajdować się między
oznaczeniami MINI i MAXI.

Poziom dodatku do
oleju napędowego
(Diesel z filtrem cząstek FAP)

Minimalny poziom dodatku,
sygnalizowany jest poprzez zapalenie się
kontrolki serwisowej i pojawienie się na
ekranie komunikatu.
Jeżeli kontrolka zapali się przy pracującym
silniku, oznacza to początek zapchania filtra
cząstek (wyjątkowo długa jazda po mieście:
mała prędkość, długie korki, ...).
Aby zregenerować filtr, należy zwiększyć
prędkość, gdy tylko warunki drogowe na to
pozwolą, do 60 km/h lub więcej i utrzymać tą
prędkość co najmniej przez 5 minut (aż do
zniknięcia komunikatu i zgaśnięcia kontrolki
serwisowej).
W trakcie regeneracji filtra cząstek,
spod deski rozdzielczej mogą dochodzić
specyficzne odgłosy.
Jeżeli komunikat jest nadal wyświetlany i
kontrolka zapalona, należy skontaktować się
z ASO SIECI CITROËN lub z warsztatem
specjalistycznym.

Uzupełnianie poziomu płynu
Poziom musi mieścić się między
oznaczeniami MINI i MAXI zaznaczonymi na
naczyniu rozprężnym. Jeżeli ilość dolanego
płynu przekracza 1 litr, należy skontrolować
układ w ASO SIECI CITROËN lub z
warsztatem specjalistycznym.

Poziom płynu spryskiwaczy szyb i reflektorów

Aby uzyskać optymalną jakość spryskiwania,
decydującą nieraz o bezpieczeństwie,
zalecamy stosowanie produktów gamy
CITROËN.
Pojemność zbiornika spryskiwacza:
około 4,5 litra.
Jeżeli samochód wyposażony jest w
spryskiwacz reflektorów, pojemność
zbiornika wynosi 7,5 litrów.
Aby zapewnić optymalne czyszczenie i
uniknąć zamarznięcia, nie wolno uzupełniać
płynu wodą.

Uzupełnienie
Uzupełnienie poziomu dodatku musi
być jak najszybciej wykonane w ASO
SIECI CITROËN lub z warsztatem
specjalistycznym.

Kontrole

KONTROLE
6

CZYNNOŚCI KONTROLNE


Akumulator

Przed zimą należy sprawdzić akumulator
w ASO SIECI CITROËN lub w warsztacie
specjalistycznym.

Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy;
największe zużycie ma miejsce podczas
eksploatacji pojazdu w mieście i na krótkich
dystansach. Może okazać się konieczne
kontrolowanie stanu hamulców między
przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.


Stopień zużycia tarcz / bębnów hamulcowych

Więcej informacji związanych z
kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, otrzymają Państwo w
ASO SIECI CITROËN lub w warsztacie
specjalistycznym.


Hamulec postojowy

Zbyt duży skok hamulca lub spadek
skuteczności hamowania stanowią sygnał
do przeprowadzenia regulacji nawet między
przeglądami.
Kontrolę układu należy wykonać w
ASO SIECI CITROËN lub w warsztacie
specjalistycznym.
Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.
Filtr węglowy i filtr kabiny

Filtr węglowy umożliwia ciągłe i wydajne
wyłapywanie kurzu.
Zabrudzony filtr kabiny może osłabić
wydajność systemu klimatyzacji oraz
powodować brzydkie zapachy.
Zalecamy stosowanie podwójnego filtra
kabiny. Dodatkowy, specjalny filtr aktywny
przyczynia się do oczyszczenia powietrza
oraz do utrzymania czystości kabiny
(zmniejszenie objawów alergicznych,
nieprzyjemnych zapachów i tłustych plam).
W książce gwarancyjnej znajdują się
informacje na temat terminów wymiany
elementów filtrujących.
W zależności od środowiska (atmosfera
zapylona...) oraz warunków użytkowania
samochodu (jazda miejska...), należy
zmieniać elementy dwa razy częściej.

Ten filtr aktywnie przyczynia się
do ochrony jakości powietrza
wychwytując niespalone cząstki
zanieczyszczeń. Jest całkowicie
i automatycznie obsługiwany przez
zintegrowany system kontroli silnika.
Kontrolka zapala się gdy istnieje
niebezpieczeństwo zapchania filtra.
Ten alarm spowodowany jest początkiem
zapchania filtra cząstek (wyjątkowo długie,
miejskie warunki: niewielka prędkość,
korki…).
Jeżeli informacja alarmowa nie znika,
skontaktować się z ASO SIECI CITROËN
lub z warsztatem specjalistycznym.
W trakcie przyspieszania, po długotrwałej
wolnej jeździe lub na małych obrotach,
można zauważyć wydobywanie się z układu
wydechowego pary wodnej. Nie stwarza
to żadnego zagrożenia dla samochodu i
środowiska naturalnego.
Aby zregenerować filtr, należy jechać, gdy
tylko warunki na drodze na to pozwolą, z
prędkością 60 km/h lub wy
ższą przez co
najmniej 5 minut (aż do zgaśnięcia kontrolki
i/lub komunikatu).
Rozdział 6 część "Pod pokrywą
silnika".

118

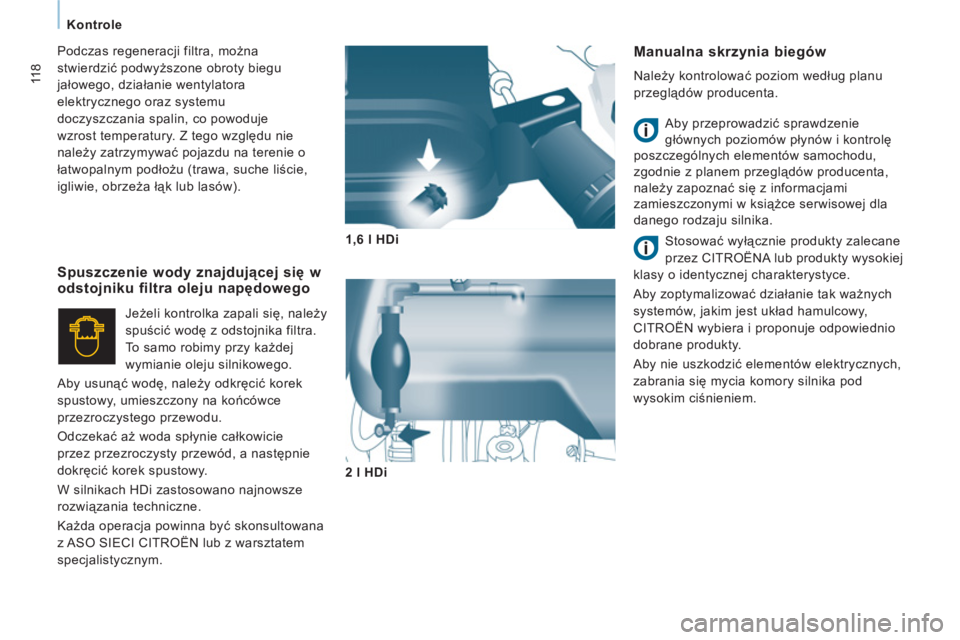

Kontrole
Manualna skrzynia biegów

Należy kontrolować poziom według planu
przeglądów producenta.
Aby przeprowadzić sprawdzenie
głównych poziomów płynów i kontrolę
poszczególnych elementów samochodu,
zgodnie z planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce serwisowej dla
danego rodzaju silnika.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty wysokiej
klasy o identycznej charakterystyce.
Aby zoptymalizować działanie tak ważnych
systemów, jakim jest układ hamulcowy,
CITROËN wybiera i proponuje odpowiednio
dobrane produkty.
Aby nie uszkodzić elementów elektrycznych,
zabrania się mycia komory silnika pod
wysokim ciśnieniem.

1,6 l HDi

2 l HDi



Spuszczenie wody znajdującej się w
odstojniku filtra oleju napędowego

Jeżeli kontrolka zapali się, należy
spuścić wodę z odstojnika filtra.
To samo robimy przy każdej
wymianie oleju silnikowego.
Aby usunąć wodę, należy odkręcić korek
spustowy, umieszczony na końcówce
przezroczystego przewodu.
Odczekać aż woda spłynie całkowicie
przez przezroczysty przewód, a następnie
dokręcić korek spustowy.
W silnikach HDi zastosowano najnowsze
rozwiązania techniczne.
Każda operacja powinna być skonsultowana
z ASO SIECI CITROËN lub z warsztatem
specjalistycznym. Podczas regeneracji filtra, można
stwierdzić podwyższone obroty biegu
jałowego, działanie wentylatora
elektrycznego oraz systemu
doczyszczania spalin, co powoduje
wzrost temperatury. Z tego względu nie
należy zatrzymywać pojazdu na terenie o
łatwopalnym podłożu (trawa, suche liście,
igliwie, obrzeża łąk lub lasów).
