CITROEN JUMPER SPACETOURER 2018 Eksploatavimo vadovas (in Lithuanian)

279

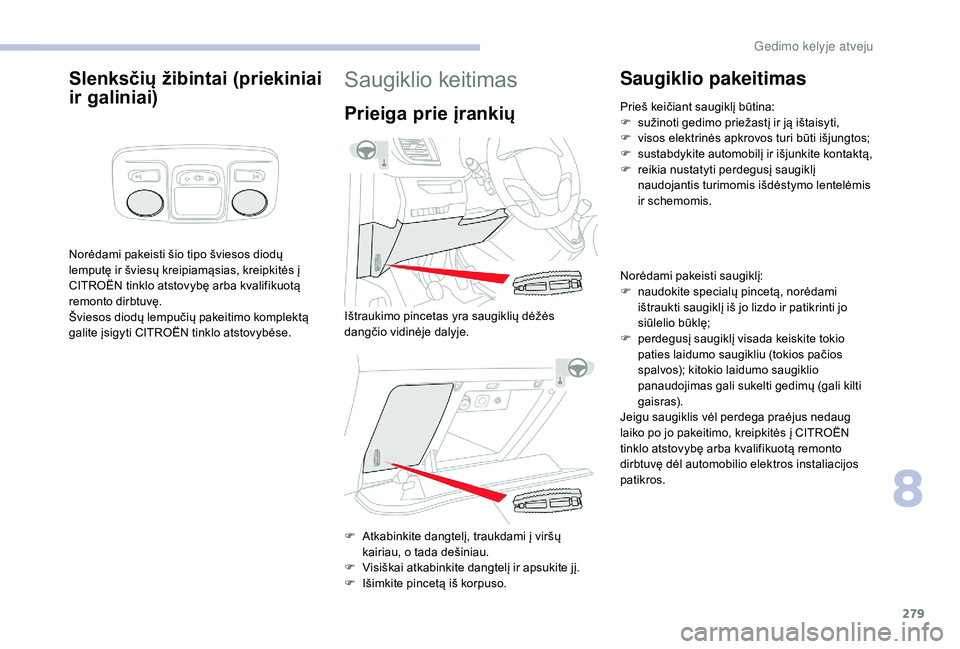

Slenksčių žibintai (priekiniai
ir galiniai)
Norėdami pakeisti šio tipo šviesos diodų
lemputę ir šviesų kreipiamąsias, kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Šviesos diodų lempučių pakeitimo komplektą
galite įsigyti CITROËN tinklo atstovybėse.
Saugiklio keitimas
Prieiga prie įrankių
F Atkabinkite dangtelį, traukdami į viršų kairiau, o tada dešiniau.
F

V
isiškai atkabinkite dangtelį ir apsukite jį.
F

I
šimkite pincetą iš korpuso.
Saugiklio pakeitimas
Prieš keičiant saugiklį būtina:
F s užinoti gedimo priežastį ir ją ištaisyti,
F

v
isos elektrinės apkrovos turi būti išjungtos;
F

s
ustabdykite automobilį ir išjunkite kontaktą,
F

r
eikia nustatyti perdegusį saugiklį
naudojantis turimomis išdėstymo lentelėmis
ir schemomis.
Norėdami pakeisti saugiklį:
F

n
audokite specialų pincetą, norėdami
ištraukti saugiklį iš jo lizdo ir patikrinti jo
siūlelio būklę;
F

p
erdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu (tokios pačios
spalvos); kitokio laidumo saugiklio
panaudojimas gali sukelti gedimų (gali kilti
gaisras).
Jeigu saugiklis vėl perdega praėjus nedaug
laiko po jo pakeitimo, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę dėl automobilio elektros instaliacijos
patikros.
Ištraukimo pincetas yra saugiklių dėžės
dangčio vidinėje dalyje.
8
Gedimo kelyje atveju

280

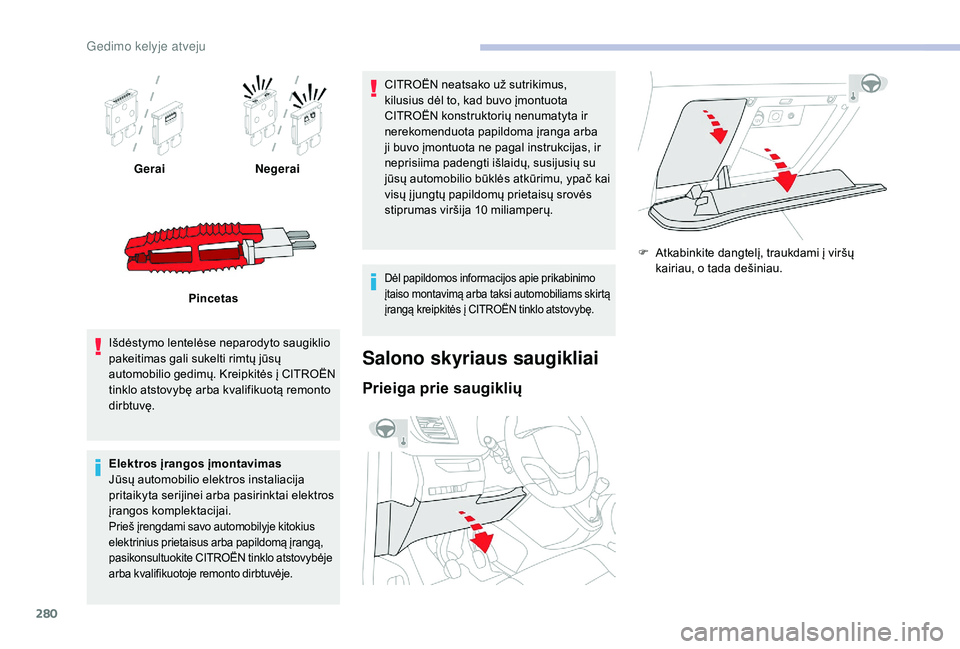

GeraiNegerai
Pincetas
Išdėstymo lentelėse neparodyto saugiklio
pakeitimas gali sukelti rimtų jūsų
automobilio gedimų. Kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
Elektros įrangos įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai elektros
įrangos komplektacijai.
Prieš įrengdami savo automobilyje kitokius
elektrinius prietaisus arba papildomą įrangą,
pasikonsultuokite CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas, ir
neprisiima padengti išlaidų, susijusių su
jūsų automobilio būklės atkūrimu, ypač kai
visų į jungtų papildomų prietaisų srovės
stiprumas viršija 10
miliamperų.
Dėl papildomos informacijos apie prikabinimo
įtaiso montavimą arba taksi automobiliams skirtą
įrangą kreipkitės į CITROËN tinklo atstovybę.
Salono skyriaus saugikliai
Prieiga prie saugiklių
F Atkabinkite dangtelį, traukdami į viršų kairiau, o tada dešiniau.
Gedimo kelyje atveju

281
SaugiklisN r. Laidumas
(A) Funkcijos
F1 10Elektrinis vairo stiprintuvas, sankabos jungiklis.
F4 15Garsinis įspėjimas.
F5 20Priekinio / galinio stiklų plautuvo siurbliukas.
F6 20Priekinio / galinio stiklų plautuvo siurbliukas.
F7 10Galinis papildomas 12
V lizdas.
F8 20Vienas arba du galiniai valytuvai.
F10/F11 30Vidiniai / išoriniai užraktai, priekiniai ir galiniai.
F13 10Priekinio oro kondicionieriaus valdikliai, garso sistemos
valdikliai, pavarų svirtis, ekranas ant stiklo.
F14 5Signalizacija, avarinis ir techninės pagalbos kvietimas
F17 5Prietaisų skydelis.
F19 3Valdymo įrenginiai ant vairo.
F21 3
„Įlipimas ir laisvų rankų įrangos paleidimas“ arba apsaugos nuo vagių sistema.
F22 3Lietaus ir saulės šviesos jutiklis, daugiafunkcė kamera.
F23 5Saugos diržų atsisegimo / neprisisegimo ekranas.
F24 5Jutiklinis ekranas, atbulinės eigos kamera ir statymo jutikliai.
F25 5Oro pagalvės.
F29 20Garso sistema, jutiklinis ekranas, CD grotuvas, navigacija.
F31 15Garso sistema (+baterija).
F32 15Priekinis papildomas 12
V lizdas
F34 5Aklosios veidrodžių zonos stebėjimo sistema, durų veidrodžių
elektriniai valdikliai.
F35 5Šildomi langų purkštukai, priekinių žibintų aukščio valdymas.
F36 5Cigarečių degiklio krautuvas, galinis slenksčio žibintas.

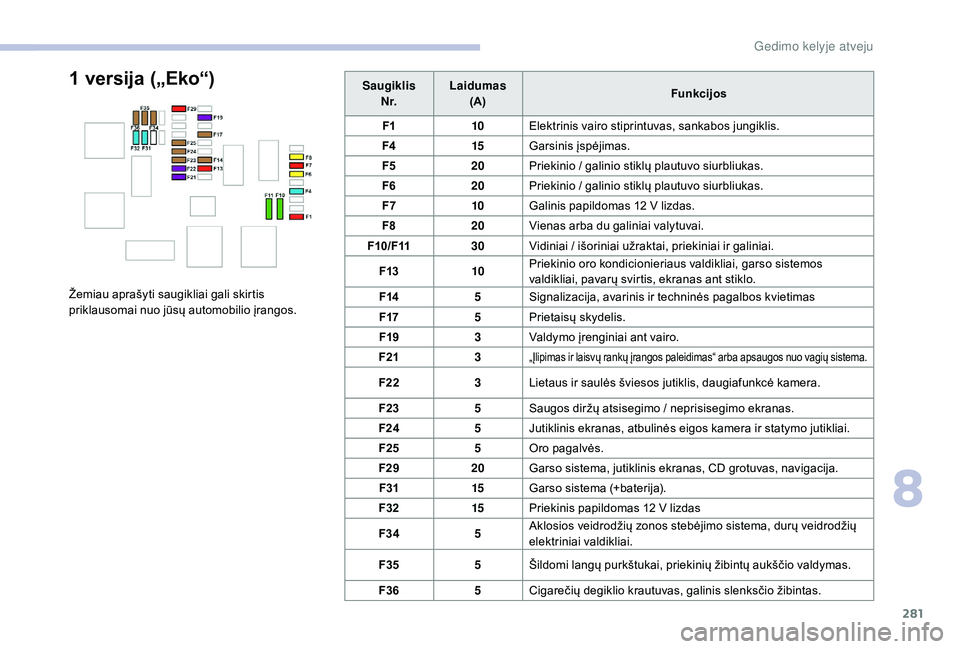

1 versija („Eko“)
Žemiau aprašyti saugikliai gali skirtis
priklausomai nuo jūsų automobilio įrangos.
8
Gedimo kelyje atveju

282

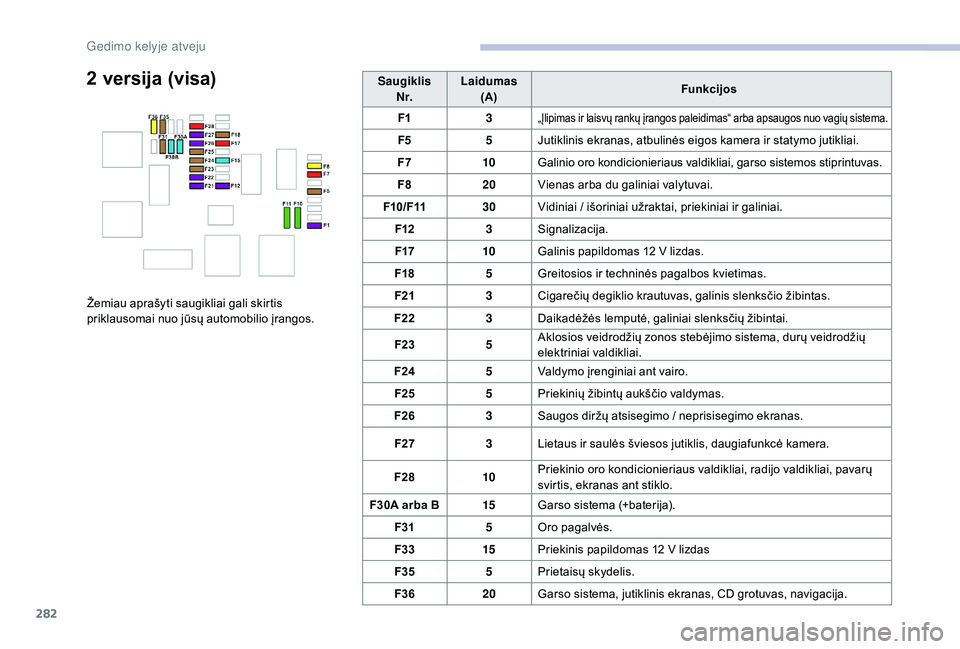

2 versija (visa)
Žemiau aprašyti saugikliai gali skirtis
priklausomai nuo jūsų automobilio įrangos.Saugiklis
N r. Laidumas
(A) Funkcijos
F1 3
„Įlipimas ir laisvų rankų įrangos paleidimas“ arba apsaugos nuo vagių sistema.
F5 5Jutiklinis ekranas, atbulinės eigos kamera ir statymo jutikliai.
F7 10Galinio oro kondicionieriaus valdikliai, garso sistemos stiprintuvas.
F8 20Vienas arba du galiniai valytuvai.
F10/F11 30Vidiniai / išoriniai užraktai, priekiniai ir galiniai.
F12 3Signalizacija.
F17 10Galinis papildomas 12
V lizdas.
F18 5Greitosios ir techninės pagalbos kvietimas.
F21 3Cigarečių degiklio krautuvas, galinis slenksčio žibintas.
F22 3Daikadėžės lemputė, galiniai slenksčių žibintai.
F23 5Aklosios veidrodžių zonos stebėjimo sistema, durų veidrodžių
elektriniai valdikliai.
F24 5Valdymo įrenginiai ant vairo.
F25 5Priekinių žibintų aukščio valdymas.
F26 3Saugos diržų atsisegimo / neprisisegimo ekranas.
F27 3Lietaus ir saulės šviesos jutiklis, daugiafunkcė kamera.
F28 10Priekinio oro kondicionieriaus valdikliai, radijo valdikliai, pavarų
svirtis, ekranas ant stiklo.
F30A arba B 15Garso sistema (+baterija).
F31 5Oro pagalvės.
F33 15Priekinis papildomas 12
V lizdas
F35 5Prietaisų skydelis.
F36 20Garso sistema, jutiklinis ekranas, CD grotuvas, navigacija.
Gedimo kelyje atveju

283

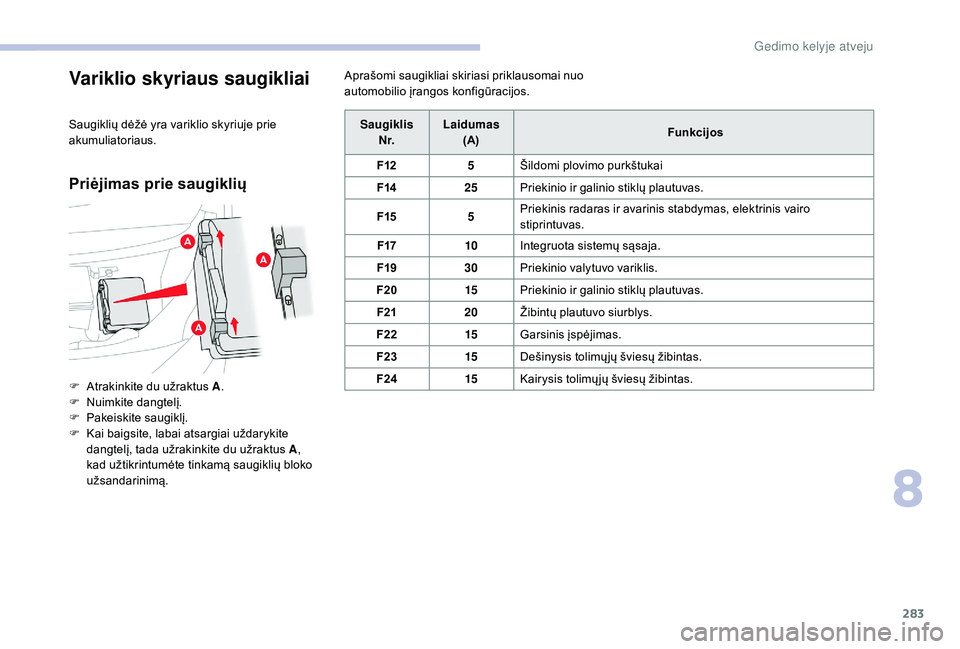

Variklio skyriaus saugikliai
Saugiklių dėžė yra variklio skyriuje prie
akumuliatoriaus.
Priėjimas prie saugiklių
Aprašomi saugikliai skiriasi priklausomai nuo
automobilio įrangos konfigūracijos.
F

A

trakinkite du užraktus A .
F

N

uimkite dangtelį.
F

P

akeiskite saugiklį.
F

K

ai baigsite, labai atsargiai uždarykite
dangtelį, tada užrakinkite du užraktus A ,
kad užtikrintumėte tinkamą saugiklių bloko
užsandarinimą. Saugiklis
N r. Laidumas
(A) Funkcijos
F12 5Šildomi plovimo purkštukai
F14 25Priekinio ir galinio stiklų plautuvas.
F15 5Priekinis radaras ir avarinis stabdymas, elektrinis vairo
stiprintuvas.
F17 10Integruota sistemų sąsaja.
F19 30Priekinio valytuvo variklis.
F20 15Priekinio ir galinio stiklų plautuvas.
F21 20Žibintų plautuvo siurblys.
F22 15Garsinis įspėjimas.
F23 15Dešinysis tolimų jų šviesų žibintas.
F24 15Kairysis tolimų jų šviesų žibintas.
8
Gedimo kelyje atveju

284

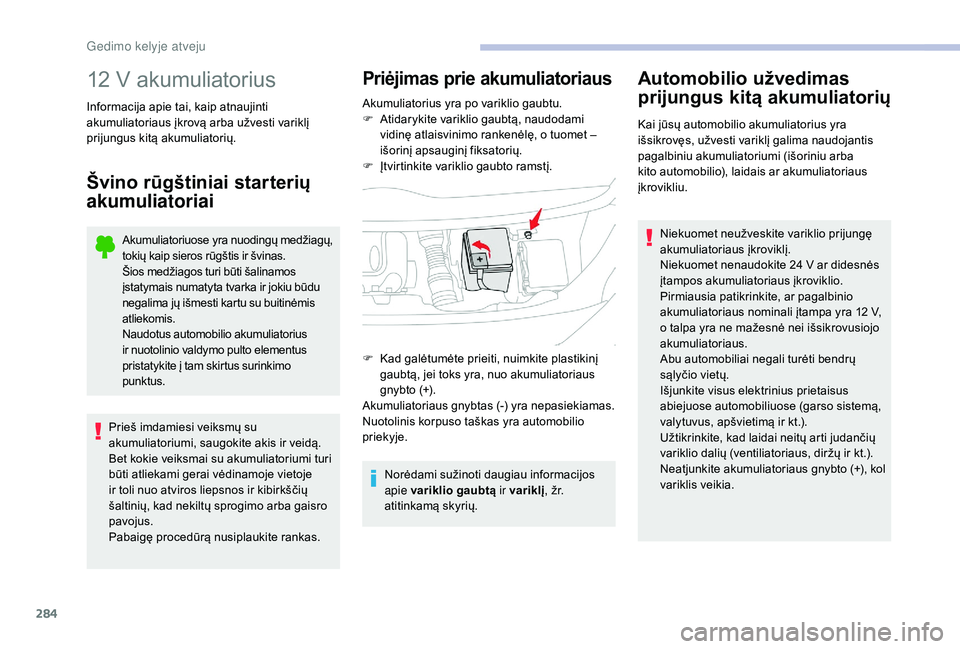

12 V akumuliatorius
Informacija apie tai, kaip atnaujinti
akumuliatoriaus įkrovą arba užvesti variklį
prijungus kitą akumuliatorių.
Švino rūgštiniai starterių
akumuliatoriai
Akumuliatoriuose yra nuodingų medžiagų,
tokių kaip sieros rūgštis ir švinas.
Šios medžiagos turi būti šalinamos
įstatymais numatyta tvarka ir jokiu būdu
negalima jų išmesti kartu su buitinėmis
atliekomis.
Naudotus automobilio akumuliatorius
ir nuotolinio valdymo pulto elementus
pristatykite į tam skirtus surinkimo
punktus.
Prieš imdamiesi veiksmų su
akumuliatoriumi, saugokite akis ir veidą.
Bet kokie veiksmai su akumuliatoriumi turi
būti atliekami gerai vėdinamoje vietoje
ir toli nuo atviros liepsnos ir kibirkščių
šaltinių, kad nekiltų sprogimo arba gaisro
pavojus.
Pabaigę procedūrą nusiplaukite rankas.
Priėjimas prie akumuliatoriaus
Akumuliatorius yra po variklio gaubtu.
F A tidarykite variklio gaubtą, naudodami
vidinę atlaisvinimo rankenėlę, o tuomet –
išorinį apsauginį fiksatorių.
F

Į
tvirtinkite variklio gaubto ramstį.
Norėdami sužinoti daugiau informacijos
apie variklio gaubtą ir variklį , žr.
atitinkamą skyrių.
Automobilio užvedimas
prijungus kitą akumuliatorių
Kai jūsų automobilio akumuliatorius yra
išsikrovęs, užvesti variklį galima naudojantis
pagalbiniu akumuliatoriumi (išoriniu arba
kito automobilio), laidais ar akumuliatoriaus
įkrovikliu.
F

K

ad galėtumėte prieiti, nuimkite plastikinį
gaubtą, jei toks yra, nuo akumuliatoriaus
gnybto (+).
Akumuliatoriaus gnybtas (-) yra nepasiekiamas.
Nuotolinis korpuso taškas yra automobilio
priekyje. Niekuomet neužveskite variklio prijungę
akumuliatoriaus įkroviklį.
Niekuomet nenaudokite 24
V ar didesnės
įtampos akumuliatoriaus įkroviklio.
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra 12
V,
o talpa yra ne mažesnė nei išsikrovusiojo
akumuliatoriaus.
Abu automobiliai negali turėti bendrų
sąlyčio vietų.
Išjunkite visus elektrinius prietaisus
abiejuose automobiliuose (garso sistemą,
valytuvus, apšvietimą ir kt.).
Užtikrinkite, kad laidai neitų arti judančių
variklio dalių (ventiliatoriaus, diržų ir kt.).
Neatjunkite akumuliatoriaus gnybto (+), kol
variklis veikia.
Gedimo kelyje atveju

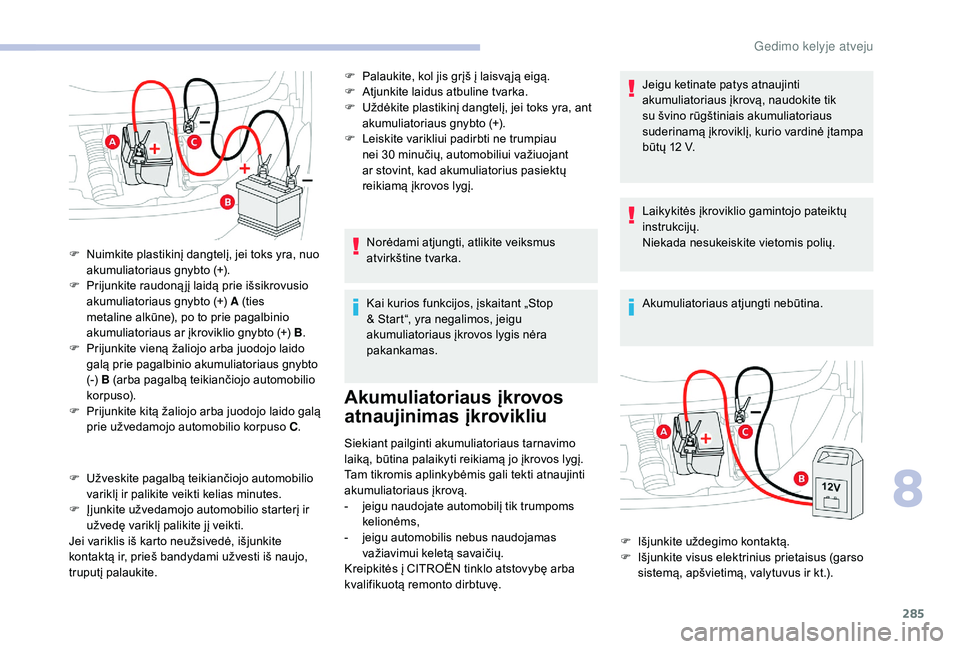

285
F Užveskite pagalbą teikiančiojo automobilio variklį ir palikite veikti kelias minutes.
F

Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
Jei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš naujo,
truputį palaukite. F

P
alaukite, kol jis grįš į laisvą ją eigą.
F
A
tjunkite laidus atbuline tvarka.
F
U
ždėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
F
L
eiskite varikliui padirbti ne trumpiau
nei 30 minučių, automobiliui važiuojant
ar stovint, kad akumuliatorius pasiektų
reikiamą įkrovos lygį.
Norėdami atjungti, atlikite veiksmus
atvirkštine tvarka.
Kai kurios funkcijos, įskaitant „Stop
& Start“, yra negalimos, jeigu
akumuliatoriaus įkrovos lygis nėra
pakankamas.
Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu
Siekiant pailginti akumuliatoriaus tarnavimo
laiką, būtina palaikyti reikiamą jo įkrovos lygį.
Tam tikromis aplinkybėmis gali tekti atnaujinti
akumuliatoriaus įkrovą.
-

j
eigu naudojate automobilį tik trumpoms
kelionėms,
-

j
eigu automobilis nebus naudojamas
važiavimui keletą savaičių.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Jeigu ketinate patys atnaujinti
akumuliatoriaus įkrovą, naudokite tik
su švino rūgštiniais akumuliatoriaus
suderinamą įkroviklį, kurio vardinė įtampa
būtų 12
V.
Laikykitės įkroviklio gamintojo pateiktų
instrukcijų.
Niekada nesukeiskite vietomis polių.
Akumuliatoriaus atjungti nebūtina.
F

N

uimkite plastikinį dangtelį, jei toks yra, nuo
akumuliatoriaus gnybto (+).
F

P

rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (ties
metaline alkūne), po to prie pagalbinio
akumuliatoriaus ar įkroviklio gnybto (+) B .
F

P

rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus gnybto
(-) B (arba pagalbą teikiančiojo automobilio
ko r p u s o).
F

P

rijunkite kitą žaliojo arba juodojo laido galą
prie užvedamojo automobilio korpuso C .
F
I
šjunkite uždegimo kontaktą.
F

I
šjunkite visus elektrinius prietaisus (garso
sistemą, apšvietimą, valytuvus ir kt.).
8
Gedimo kelyje atveju

286

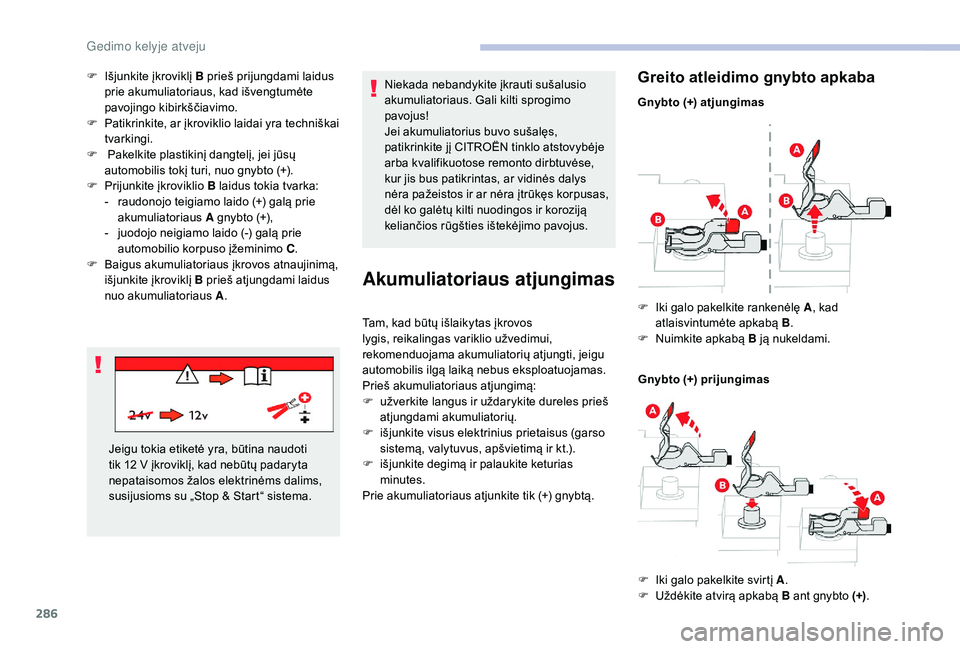

F Išjunkite įkroviklį B prieš prijungdami laidus prie akumuliatoriaus, kad išvengtumėte
pavojingo kibirkščiavimo.
F

P
atikrinkite, ar įkroviklio laidai yra techniškai
tvarkingi.
F

P
akelkite plastikinį dangtelį, jei jūsų
automobilis tokį turi, nuo gnybto (+).
F

P
rijunkite įkroviklio B laidus tokia tvarka:
-

r
audonojo teigiamo laido (+) galą prie
akumuliatoriaus A gnybto (+),
-

j
uodojo neigiamo laido (-) galą prie
automobilio korpuso įžeminimo C .
F

B
aigus akumuliatoriaus įkrovos atnaujinimą,
išjunkite įkroviklį B prieš atjungdami laidus
nuo akumuliatoriaus A . Niekada nebandykite įkrauti sušalusio
akumuliatoriaus. Gali kilti sprogimo
pavojus!
Jei akumuliatorius buvo sušalęs,
patikrinkite jį CITROËN tinklo atstovybėje
arba kvalifikuotose remonto dirbtuvėse,
kur jis bus patikrintas, ar vidinės dalys
nėra pažeistos ir ar nėra įtrūkęs korpusas,
dėl ko galėtų kilti nuodingos ir koroziją
keliančios rūgšties ištekėjimo pavojus.
Jeigu tokia etiketė yra, būtina naudoti
tik 12
V įkroviklį, kad nebūtų padaryta
nepataisomos žalos elektrinėms dalims,
susijusioms su „Stop & Start“ sistema.
Akumuliatoriaus atjungimas
Tam, kad būtų išlaikytas įkrovos
lygis, reikalingas variklio užvedimui,
rekomenduojama akumuliatorių atjungti, jeigu
automobilis ilgą laiką nebus eksploatuojamas.
Prieš akumuliatoriaus atjungimą:
F

u
žverkite langus ir uždarykite dureles prieš
atjungdami akumuliatorių.
F

i
šjunkite visus elektrinius prietaisus (garso
sistemą, valytuvus, apšvietimą ir kt.).
F

i
šjunkite degimą ir palaukite keturias
minutes.
Prie akumuliatoriaus atjunkite tik (+) gnybtą.
Greito atleidimo gnybto apkaba
Gnybto (+) atjungimas
Gnybto (+) prijungimas
F

I
ki galo pakelkite rankenėlę A , kad
atlaisvintumėte apkabą B.
F

N
uimkite apkabą B ją nukeldami.
F

I
ki galo pakelkite svirtį A .
F

U
ždėkite atvirą apkabą B ant gnybto (+) .
Gedimo kelyje atveju

287
Nespauskite rankenėlės per stipriai,
kadangi netinkamai uždėjus apkabą, jos
užfiksuoti neįmanoma; atlikite veiksmus
iš naujo.
Prijungus akumuliatorių
Kaskart iš naujo prijungę akumuliatorių į junkite
uždegimo kontaktą ir prieš užvesdami variklį
1 minutę palaukite, kol įsijungs automobilio
elektroninės sistemos.
Tačiau jeigu nedideli sutrikimai kartojasi ir po
šios procedūros, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Žr. į atitinkamą skyrių, turite patys iš naujo
nustatyti tam tikras sistemas, pvz.:
-

n
uotolinio valdymo pultelio ar elektroninio
rakto (priklausomai nuo modifikacijos),
-

e
lektrinių stiklų kėliklių,
-

e
lektra valdomų durų,
-

d
atos ir laiko,
-

i
š anksto nustatytų radijo stočių. Pirmą kartą užvedus variklį sistema „Stop
& Start“ gali neveikti visos kelionės metu.
Tokiu atveju, sistema pradės veikti tik
po tam tikro automobilio pastovėjimo
laiko tarpo, kuris priklauso nuo aplinkos
temperatūros ir akumuliatoriaus įkrovos
lygio (gali užtrukti iki 8
valandų).
Akumuliatoriaus talpa
Transporto
priemonės ilgis Reikšmė Ah
(ampervalandėmis)
XS 480
M 640
XL 720
/ 800
Akumuliatorių visada keiskite tokių pat
techninių duomenų akumuliatoriumi.
F

A

pkabą B spauskite žemyn iki galo.
F

N

uleiskite rankenėlę
A, kad užfiksuotumėte
apkabą B.
Vilkimas
Aprašomas jūsų ar kito automobilio vilkimas
naudojant nuimamą vilkimo kilpą.
Įrankių išėmimas
Norėdami sužinoti daugiau informacijos
apie įrankių dėžę , žr. atitinkamą skyrių.
Vilkimo kilpa yra įrankių dėžėje.
8
Gedimo kelyje atveju

288
Jei automobilis su mechanine pavarų
dėže, perjunkite pavarų svirtį į neutralią
padėtį.
Jei automobilis su automatine arba
elektronine pavarų dėže, nustatykite
pavaros svirtį į padėtį N.
Jei nesilaikysite reikalavimų, galite
pažeisti kai kuriuos stabdžių sistemos
komponentus ir užvedus variklį gali
nepakakti stabdymo galios.
Jūsų automobilio vilkimas Kito automobilio vilkimas
F Priekiniame bamperyje slinkite dangčio
plokštės centrinį pirštą iki viršutinio krašto
(kaip parodyta aukščiau), norėdami
atkabinti.
F

Į
sukite vilkimo kilpą iki galo, kol ji sustos.
F

P
ritvirtinkite standžią vilktį. F

Į
junkite velkamojo automobilio avarinės
signalizacijos žibintus.
F
P
ajudėkite palengva, važiuokite lėtai ir tik
trumpą atstumą. Pagrindinės rekomendacijos
Laikykitės šalyje galiojančių taisyklių.
Patikrinkite, kad velkančiojo automobilio
masė būtų didesnė negu velkamojo.
Vairuotojas turi vairuoti velkamą jį
automobilį ir turi turėti galiojantį vairuotojo
pažymėjimą.
Kai automobilis velkamas nepakeltas
(riedantis visais ratais), visada reikia
naudoti tam pritaikytą standžią ją vilktį;
vir vę arba diržą naudoti draudžiama.
Velkantysis automobilis turi pajudėti
palengva.
Kai automobilis velkamas išjungtu varikliu,
neveikia stabdžių ir vairo stiprintuvai.
Vilkimui būtinai kvieskite profesionalus
šiais atvejais:
-
k
ai automobilis sugedo
automagistralėje arba greitkelyje,
-
k
ai automobilis turi keturis
varančiuosius ratus,
-
k
ai neįmanoma į jungti pavarų dėžės
neutralią ją padėtį, atblokuoti vairo
užraktą arba atleisti stovėjimo stabdį,
-
k
ai automobilis velkamas pakeltas,
riedantis tik dviem ratais,
-
k
ai neturite reikiamos standžiosios
vilkties ir kt.
F
A
nt galinio bamperio paspauskite dangtį
(kaip parodyta aukščiau), norėdami
atkabinti.
F
Į
sukite vilkimo kilpą iki galo, kol ji sustos.
F
P
ritvirtinkite standžią vilktį.
F
Į
junkite velkamojo automobilio avarinės
signalizacijos žibintus.
F P ajudėkite palengva, važiuokite lėtai ir tik
trumpą atstumą.
Gedimo kelyje atveju
