CITROEN JUMPER SPACETOURER 2018 Instrukcja obsługi (in Polish)

9
Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu. Najcięższe bagaże położyć
w głębi bagażnika, jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu
i zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa itp.). Używać raczej
bagażnika dachowego.
Zdjąć relingi i
bagażniki dachowe, gdy są
nieprzydatne.
Po zakończeniu sezonu zimowego wymienić
opony zimowe na letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować ciśnienie w zimnych
o ponach, którego wartość powinna być
zgodna z
wartością na etykiecie znajdującej
się na ramie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-

p
rzed długą podróżą.
-

p
rzed każdym sezonem.
-

p
o długim postoju.
Pamiętać również o
kole zapasowym oraz
oponach przyczepy i
przyczepy kempingowej. Regularnie wykonywać przeglądy samochodu
(olej silnikowy, filtr oleju, filtr powietrza, filtr
kabiny itd.) i
przestrzegać terminów podanych
w
planie obsługowym producenta.
Podczas tankowania paliwa nie należy
dolewać paliwa po trzecim odcięciu zasilania
z
dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero po
3000
km można zauważyć regularność
w średnim zużyciu paliwa. W przypadku silnika Diesel BlueHDi, gdy
układ SCR jest niesprawny, samochód
zaczyna emitować zanieczyszczenia.
Należy jak najszybciej udać się do ASO sieci
CITROËN lub warsztatu specjalistycznego,
aby obniżyć emisję tlenków azotu do poziomu
zgodnego z
przepisami.
.
E

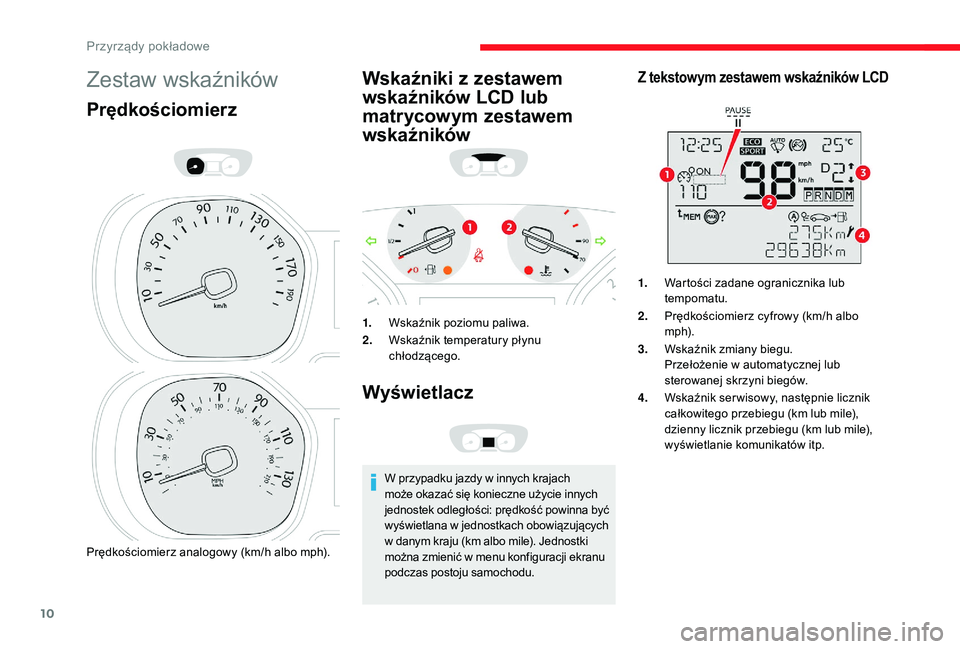

10
Zestaw wskaźników
Prędkościomierz
Prędkościomierz analogowy (km/h albo mph).
Wskaźniki z zestawem
wskaźników LCD lub
matrycowym zestawem
wskaźników
1.Wskaźnik poziomu paliwa.
2. Wskaźnik temperatury płynu
chłodzącego.
Wyświetlacz
W przypadku jazdy w innych krajach
m oże okazać się konieczne użycie innych
jednostek odległości: prędkość powinna być
wyświetlana w
jednostkach obowiązujących
w
danym kraju (km albo mile). Jednostki
można zmienić w
menu konfiguracji ekranu
podczas postoju samochodu.
Z tekstowym zestawem wskaźników LCD
1. Wartości zadane ogranicznika lub
tempomatu.
2. Prędkościomierz cyfrowy (km/h albo
m p h).
3. Wskaźnik zmiany biegu.
Przełożenie w
automatycznej lub
sterowanej skrzyni biegów.
4. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile),
dzienny licznik przebiegu (km lub mile),
wyświetlanie komunikatów itp.
Przyrządy pokładowe

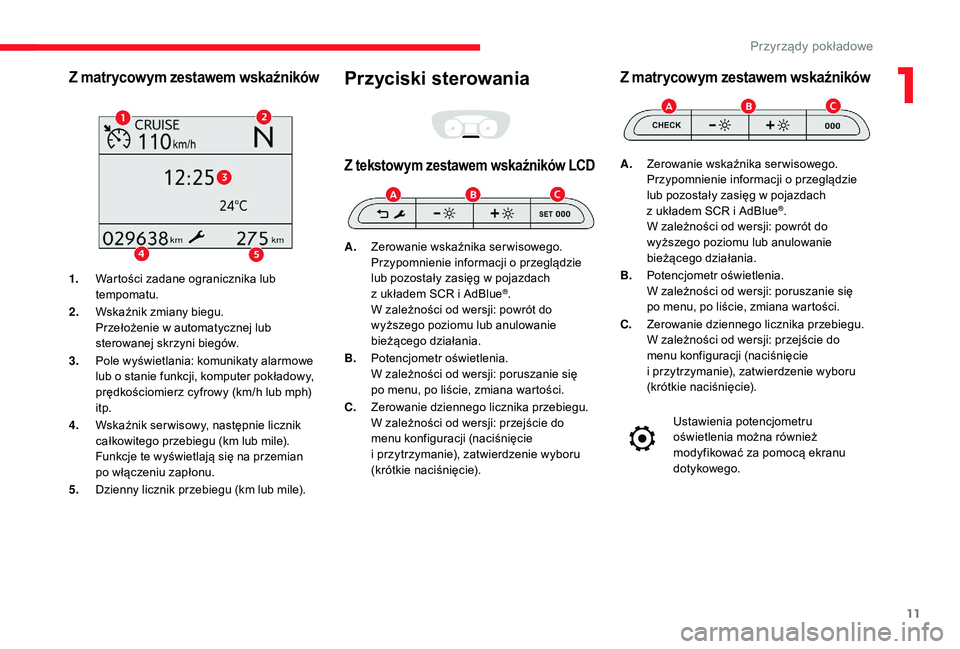

11
Z matrycowym zestawem wskaźników
1.Wartości zadane ogranicznika lub
tempomatu.
2. Wskaźnik zmiany biegu.
Przełożenie w
automatycznej lub
sterowanej skrzyni biegów.
3. Pole wyświetlania: komunikaty alarmowe
lub o
stanie funkcji, komputer pokładowy,
prędkościomierz cyfrowy (km/h lub mph)
itp.
4. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile).
Funkcje te wyświetlają się na przemian
po włączeniu zapłonu.
5. Dzienny licznik przebiegu (km lub mile).
Przyciski sterowania
Z tekstowym zestawem wskaźników LCD
A.Zerowanie wskaźnika serwisowego.
Przypomnienie informacji o
przeglądzie
lub pozostały zasięg w
pojazdach
z
układem SCR i AdBlue
®.
W zależności od wersji: powrót do
wyższego poziomu lub anulowanie
bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: poruszanie się
po menu, po liście, zmiana wartości.
C. Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do
menu konfiguracji (naciśnięcie
i przytrzymanie), zatwierdzenie wyboru
(krótkie naciśnięcie).
Z matrycowym zestawem wskaźników
A.Zerowanie wskaźnika serwisowego.
Przypomnienie informacji o
przeglądzie
lub pozostały zasięg w
pojazdach
z
układem SCR i AdBlue
®.
W zależności od wersji: powrót do
wyższego poziomu lub anulowanie
bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: poruszanie się
po menu, po liście, zmiana wartości.
C. Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do
menu konfiguracji (naciśnięcie
i przytrzymanie), zatwierdzenie wyboru
(krótkie naciśnięcie).
Ustawienia potencjometru
oświetlenia można również
modyfikować za pomocą ekranu
dotykowego.
1
Przyrządy pokładowe

12
Obrotomierz
Obrotomierz (x 1000 obr./min).
Przyrządy pokładowe

13
Kontrolki działania
Włączenie się jednej z następujących kontrolek
w zestawie wskaźników i/lub na wyświetlaczu
w
zestawie wskaźników potwierdza włączenie
odpowiedniego układu.
Kontrolki wyłączenia
Świecenie jednej z poniższych kontrolek
p otwierdza zamierzone wyłączenie danego
układu.
Może temu towarzyszyć sygnał dźwiękowy
i komunikat na ekranie.
Kontrolki
Po włączeniu zapłonu
Niektóre kontrolki alarmowe zapalają się na
kilka sekund po włączeniu zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli świecą w
sposób ciągły, przed
ruszeniem należy sprawdzić znaczenie danego
alarmu.
Ostrzeżenia powiązane
Niektóre kontrolki mają dwa tryby sygnalizacji:
świecenie ciągłe albo miganie.
Tylko na podstawie związku sygnału kontrolki
ze stanem pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy wystąpiła
usterka.
W przypadku usterki zapaleniu się kontrolki
może towarzyszyć sygnał dźwiękowy i/lub
komunikat.
Kontrolki alarmowe
Świecenie jednej z poniższych kontrolek przy
w łączonym silniku lub podczas jazdy sygnalizuje
usterkę wymagającą interwencji kierowcy.
Każdą usterkę powodującą włączenie kontrolki
alarmowej trzeba dokładniej zdiagnozować,
odczytując komunikat na ekranie.
W razie jakichkolwiek problemów skontaktować
się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Sygnalizatory wzrokowe informują kierowcę
o

działaniu danego układu, jego wyłączeniu
(kontrolki włączenia/wyłączenia) lub
o

wystąpieniu usterki (kontrolka alarmowa).
1
Przyrządy pokładowe

14
KontrolkaStanPrzyczyna Działania/uwagi
STOP Świeci w
sposób
ciągły wraz z
inną
kontrolką alarmową,
czemu towarzyszy
sygnał dźwiękowy
oraz wyświetlanie
komunikatu. Świecenie tej lampki jest
związane z
poważną awarią
silnika, układu hamulcowego,
układu kierowniczego ze
wspomaganiem itd. lub poważną
usterką elektryczną. Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Zaparkować, wyłączyć zapłon i
skontaktować
się z
ASO sieci CITROËN lub warsztatem
specjalistycznym.
Hamulec
postojowy Świeci w
sposób
c i ą g ł y. Hamulec postojowy jest
zaciągnięty lub nie został
prawidłowo zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zaleceń dotyczących bezpieczeństwa.
Więcej informacji na temat hamulca postojowego

zawiera odpowiedni rozdział.
Układ
hamulcowy Świeci w sposób
c i ą g ł y. Duży spadek poziomu płynu
hamulcowego w
układzie
hamulcowym. Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez CITROËNA.
Jeżeli problem nadal występuje, zlecić sprawdzenie
układu w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Świeci w
sposób
ciągły, czemu
towarzyszy świecenie
kontrolki ABS. Usterka elektronicznego
rozdzielacza siły hamowania
(EBFD).
Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Zlecić sprawdzenie przez ASO sieci CITROËN lub
przez warsztat specjalistyczny.
Przyrządy pokładowe

15
KontrolkaStanPrzyczyna Działania/uwagi
Niezapięte/
odpięte pasy
bezpieczeństwa Świeci w
sposób
ciągły lub miga, czemu
towarzyszy sygnał
d ź w i ę kow y. Pas bezpieczeństwa nie jest
zapięty lub został odpięty.
Pociągnąć za pas, a
następnie włożyć klamrę do
sprzączki.
Ładowanie
akumulatora Świeci w sposób
c i ą g ł y. Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora itd.). Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
Ciśnienie oleju
silnikowego Świeci w
sposób
c i ą g ł y. Usterka układu smarowania
silnika. Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Zaparkować, wyłączyć zapłon i
skontaktować
się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Maksymalna
temperatura
płynu
chłodzącego Świeci w
sposób
ciągły, wskazówka
w strefie czer wonej. Zbyt wysoka temperatura
w układzie chłodzenia.
Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Jeżeli trzeba dolać płynu, należy zaczekać, aż silnik
ostygnie.
Jeżeli problem nie ustąpi, skontaktować się z
ASO
sieci CITROËN lub z
warsztatem specjalistycznym.
1
Przyrządy pokładowe

16
KontrolkaStanPrzyczyna Działania/uwagi
Otwar te drzwi
Świeci w sposób ciągły,
powiązana z komunikatem
wskazującym odpowiednie
drzwi, przy prędkości
poniżej 10
km/h.Drzwi przednie, boczne lub tylne
(lewe drzwi skrzydłowe lub klapa
bagażnika) są otwarte.
Jeżeli samochód jest
wyposażony w szybę klapy
bagażnika, jest ona otwarta. Zamknąć dane drzwi lub klapę bagażnika.
Jeżeli samochód jest wyposażony w
drzwi skrzydłowe
i
prawe skrzydło drzwi jest otwarte, ich otwarcie nie
zostanie zasygnalizowane przez tę kontrolkę.
Świeci w sposób ciągły,
powiązana z komunikatem
wskazującym
odpowiednie drzwi
i
sygnałem dźwiękowym,
przy prędkości powyżej
10
km/h.
Minimalny
poziom paliwa Świeci w
sposób
ciągły, wskazówka
w strefie czer wonej. Gdy kontrolka zapali się po raz
pier wszy, w
zbiorniku paliwa
znajduje się mniej niż 8
l paliwa.Należy jak najszybciej uzupełnić poziom paliwa, aby
uniknąć unieruchomienia pojazdu.
Ta kontrolka włącza się przy każdym włączeniu
zapłonu i
towarzyszy jej komunikat oraz sygnał
dźwiękowy, dopóki nie zostanie zatankowana
wystarczająca ilość paliwa.
Pojemność zbiornika: około 69
l.
Nigdy nie dopuszczać do całkowitego opróżnienia
zbiornika paliwa, ponieważ może to spowodować
uszkodzenie układu oczyszczania spalin i
układu
wtryskowego.
Przyrządy pokładowe

17
KontrolkaStanPrzyczyna Działania/uwagi
Układ
diagnostyczny
silnika Świeci w
sposób
c i ą g ł y. Usterka układu oczyszczania
spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, jak najszybciej skontaktować się
z
ASO sieci CITROËN lub z warsztatem specjalistycznym.
Miga. Usterka układu sterowania pracą
silnika. Występuje ryzyko zniszczenia katalizatora.
Sprawdzić działanie układu w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Świeci w
sposób
ciągły, czemu
towarzyszy świecenie
kontrolki serwisowej. Wykryto drobną usterkę silnika. Sprawdzić działanie układu w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Układ
autodiagnostyki
silnika Świeci w sposób
ciągły, powiązana
z
kontrolką STOP.Wykryto poważną usterkę
silnika.
Należy bezzwłocznie zatrzymać pojazd
z
zachowaniem wszelkich środków bezpieczeństwa.
Zatrzymać pojazd, wyłączyć zapłon i
skontaktować
się z
ASO sieci CITROËN lub z warsztacie
specjalistycznym.
1
Przyrządy pokładowe

18
KontrolkaStanPrzyczyna Działania/uwagi
Świece żarowe
w
silniku Diesla Świeci w sposób
c i ą g ł y. Przełącznik zapłonu znajduje się
w
2

. położeniu (zapłon włączony).
albo
Przycisk „ START/STOP ” został
wciśnięty.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po jej zgaśnięciu rozruch jest natychmiastowy pod warunkiem:
-

c
ałkowitego wciśnięcia pedału sprzęgła w przypadku
samochodów z
manualną skrzynią biegów,
-

p
rzytrzymania naciśniętego pedału hamulca w przypadku
samochodów z
automatyczną lub sterowaną skrzynią
biegów.
Czas świecenia kontrolki zależy od warunków klimatycznych
(do około 30
sekund w skrajnych warunkach klimatycznych).
Jeżeli silnik nie uruchamia się, włączyć ponownie zapłon
i
znów zaczekać na zgaśnięcie kontrolki, a potem uruchomić
silnik.
Niskie ciśnienie
w o ponach Świeci w
sposób
ciągły, czemu
towarzyszy sygnał
dźwiękowy oraz
komunikat. Niewystarczające ciśnienie

w jednym lub w kilku kołach.Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Ciśnienie najlepiej sprawdzać przy zimnych oponach.
Po każdej regulacji ciśnienia w
jednej albo kilku
oponach oraz po wymianie jednego albo kilku kół
należy przeprowadzić inicjalizację układu.
Więcej informacji na temat wykrywania
niedopompowania opon znajduje się we właściwym
rozdziale.
Miga, a
potem świeci
w
sposób ciągły
wraz z
kontrolką
serwisową. Usterka układu: ciśnienie
w
ogumieniu nie jest już
monitorowane. Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Zlecić sprawdzenie układu przez ASO sieci CITROËN
lub przez warsztat specjalistyczny.
Przyrządy pokładowe
