Page 71 of 324
69

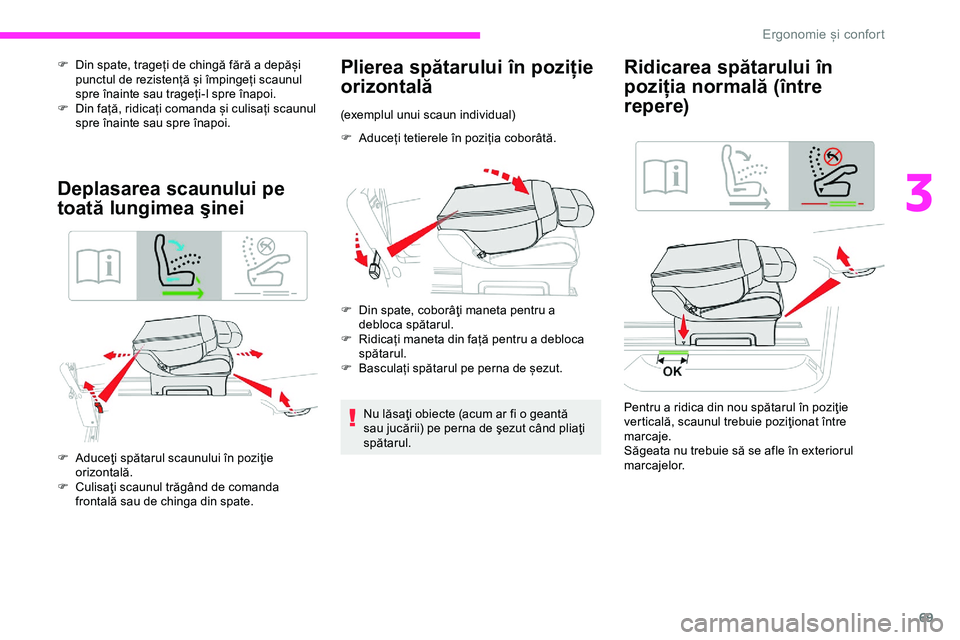

F Din spate, trageți de chingă fără a depăși punctul de rezistență și împingeți scaunul
spre înainte sau trageți-l spre înapoi.
F
D
in față, ridicați comanda și culisați scaunul
spre înainte sau spre înapoi.
Deplasarea scaunului pe
toată lungimea şinei
F Aduceţi spătarul scaunului în poziţie orizontală.
F
C
ulisaţi scaunul trăgând de comanda
frontală sau de chinga din spate.
Plierea spătarului în poziție
orizontală
(exemplul unui scaun individual)
F
A
duceți tetierele în poziția coborâtă.
F
D
in spate, coborâţi maneta pentru a
debloca spătarul.
F
R
idicați maneta din față pentru a debloca
spătarul.
F
B
asculați spătarul pe perna de șezut.
Nu lăsaţi obiecte (acum ar fi o geantă
sau jucării) pe perna de şezut când pliaţi
spătarul. Pentru a ridica din nou spătarul în poziţie
verticală, scaunul trebuie poziţionat între
marcaje.
Săgeata nu trebuie să se afle în exteriorul
marcajelor.
Ridicarea spătarului în
poziția normală (între
repere)
3
( U J R Q R P L H L F R Q I R U W
Page 72 of 324
70
F Utilizaţi comanda din faţă pentru a deplasa scaunul, pentru a-l aduce între marcaje.
Demontare
(exemplul unui scaun individual)
F D eplasaţi scaunul către înainte, pentru
acces la chingă.
F
P
liați spătarul în poziție orizontală
Montare
Înainte de a remonta un scaun sau o
banchetă în vehicul, trageţi de chingă
până la capăt pentru a vă asigura că
mecanismul de blocare s-a cuplat.
F
D
in spate, trageţi de chingă până la capăt,
pentru a elibera elementele de fixare şi
basculaţi scaunul spre înainte, pentru a-l
aduce în poziţie verticală. F
S
coateţi scaunul prin uşa laterală, dacă
este în al 2-lea rând, sau prin spate dacă
este în al 3 -lea rând. Nu utilizaţi chinga pentru a ridica scaunul
sau bancheta.
(exemplul unui scaun individual)
F
A
siguraţi-vă ca niciun obiect nu
obstrucţionează şinele.
F P oziţionați partea din faţă a ghidajelor pe
şine.
F
B
asculaţi scaunul pentru a alinia partea din
spate a ghidajelor în şine.
F
C
ulisaţi scaunul către înainte sau către
înapoi până la angajarea lui în crestături.
F
R
idicați spătarul.
Verificați blocarea corectă a scaunului în
sistemele de ancorare de pe podea, când
a revenit în poziția așezat.
( U J R Q R P L H L F R Q I R U W
Page 73 of 324
71

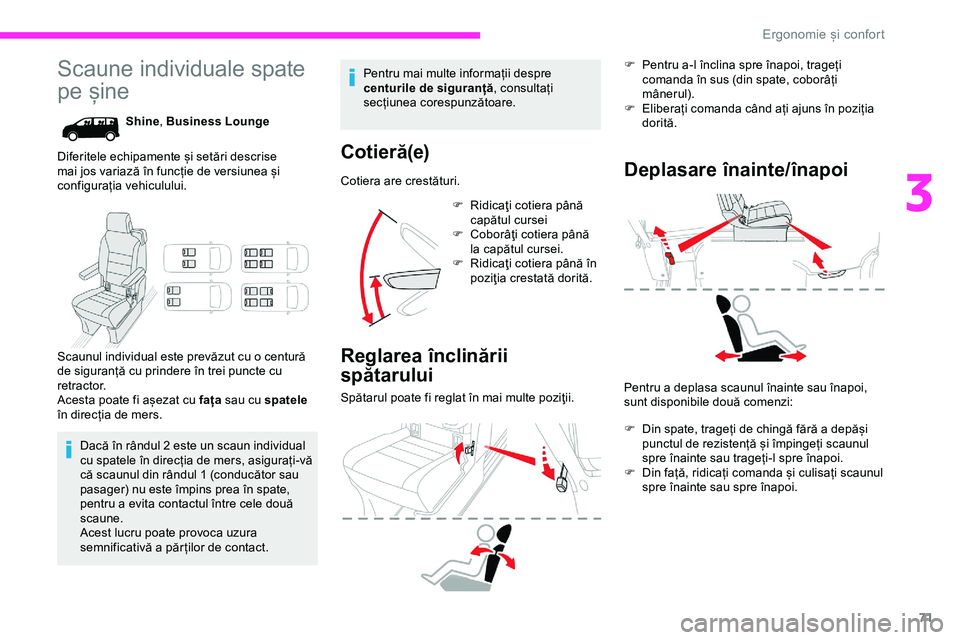

Scaune individuale spate
pe șine
Shine, Business Lounge
Diferitele echipamente și setări descrise
mai jos variază în funcție de versiunea și
configurația vehiculului.
Scaunul individual este prevăzut cu o centură
de siguranță cu prindere în trei puncte cu
r e t r a c t o r.
Acesta poate fi așezat cu fața sau cu spatele
în direcția de mers.
Dacă în rândul 2 este un scaun individual
cu spatele în direcția de mers, asigurați-vă
că scaunul din rândul 1 (conducător sau
pasager) nu este împins prea în spate,
pentru a evita contactul între cele două
scaune.
Acest lucru poate provoca uzura
semnificativă a păr ților de contact. Spătarul poate fi reglat în mai multe poziţii.
Deplasare înainte/înapoi
Cotieră(e)Cotiera are crestături.
Reglarea înclinării
spătarului
F Ridicaţi cotiera până
capătul cursei
F
C
oborâţi cotiera până
la capătul cursei.
F
R
idicaţi cotiera până în
poziţia crestată dorită.
Pentru mai multe informații despre
centurile de siguranță
, consultați
secțiunea corespunzătoare. F
Pe
ntru a-l înclina spre înapoi, trageți
comanda în sus (din spate, coborâți
mânerul).
F
E
liberați comanda când ați ajuns în poziția
dorită.
Pentru a deplasa scaunul înainte sau înapoi,
sunt disponibile două comenzi:
F
D
in spate, trageți de chingă fără a depăși
punctul de rezistență și împingeți scaunul
spre înainte sau trageți-l spre înapoi.
F
D
in față, ridicați comanda și culisați scaunul
spre înainte sau spre înapoi.
3
Ergonomie și confort
Page 74 of 324
72

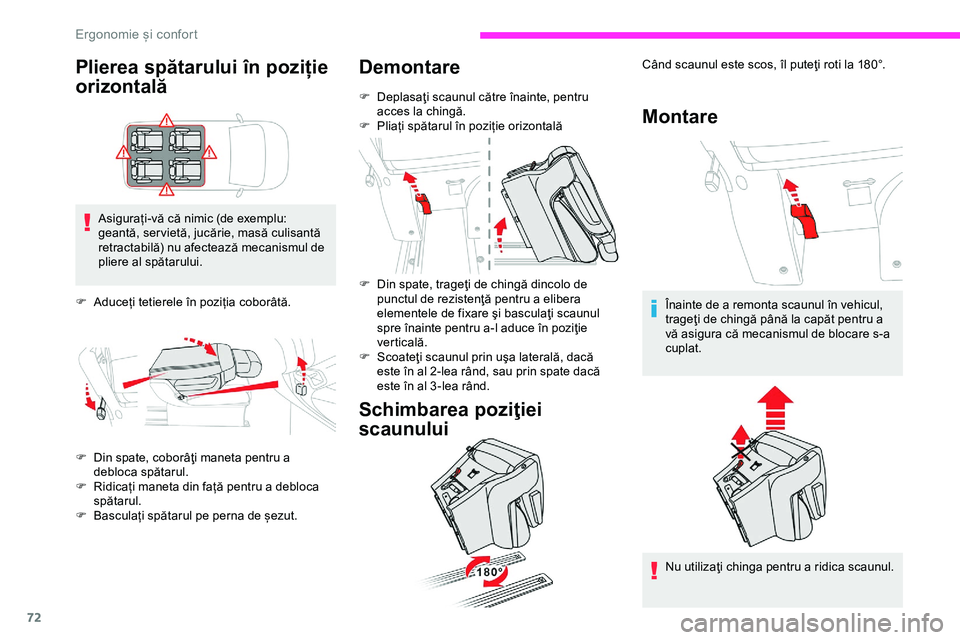

Plierea spătarului în poziție
orizontală
Asigurați-vă că nimic (de exemplu:
geantă, ser vietă, jucărie, masă culisantă
retractabilă) nu afectează mecanismul de
pliere al spătarului.
F
A
duceți tetierele în poziția coborâtă.
F
D
in spate, coborâţi maneta pentru a
debloca spătarul.
F
R
idicați maneta din față pentru a debloca
spătarul.
F
B
asculați spătarul pe perna de șezut.
Demontare
F Deplasaţi scaunul către înainte, pentru acces la chingă.
F
P
liați spătarul în poziție orizontală
F
D
in spate, trageţi de chingă dincolo de
punctul de rezistenţă pentru a elibera
elementele de fixare şi basculaţi scaunul
spre înainte pentru a-l aduce în poziţie
ver ticală.
F
S
coateţi scaunul prin uşa laterală, dacă
este în al 2-lea rând, sau prin spate dacă
este în al 3 -lea rând.
Schimbarea poziţiei
scaunului Montare
Când scaunul este scos, îl puteţi roti la 180°.
Înainte de a remonta scaunul în vehicul,
trageţi de chingă până la capăt pentru a
vă asigura că mecanismul de blocare s-a
cuplat.
Nu utilizaţi chinga pentru a ridica scaunul.
Ergonomie și confort
Page 75 of 324
73

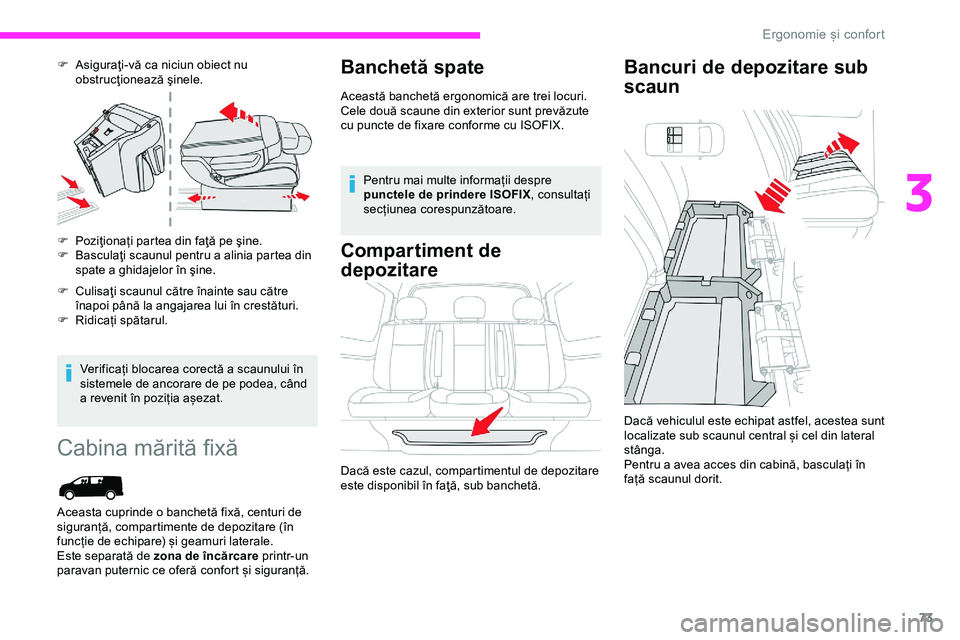

F Asiguraţi-vă ca niciun obiect nu obstrucţionează şinele.
F
P
oziţionați partea din faţă pe şine.
F
B
asculaţi scaunul pentru a alinia partea din
spate a ghidajelor în şine.
F
C
ulisaţi scaunul către înainte sau către
înapoi până la angajarea lui în crestături.
F
R
idicați spătarul.
Verificați blocarea corectă a scaunului în
sistemele de ancorare de pe podea, când
a revenit în poziția așezat.
Cabina mărită fixă
Aceasta cuprinde o banchetă fixă, centuri de
siguranță, compartimente de depozitare (în
funcție de echipare) și geamuri laterale.
Este separată de zona de încărcare printr- un
paravan puternic ce oferă confort și siguranță.
Banchetă spate
Această banchetă ergonomică are trei locuri.
Cele două scaune din exterior sunt prevăzute
cu puncte de fixare conforme cu ISOFIX.
Pentru mai multe informații despre
punctele de prindere ISOFIX , consultați
secțiunea corespunzătoare.
Compartiment de
depozitare Bancuri de depozitare sub
scaun
Dacă vehiculul este echipat astfel, acestea sunt
localizate sub scaunul central și cel din lateral
stânga.
Pentru a avea acces din cabină, basculați în
față scaunul dorit.
Dacă este cazul, compartimentul de depozitare
este disponibil în faţă, sub banchetă.
3
( U J R Q R P L H L F R Q I R U W
Page 76 of 324
74

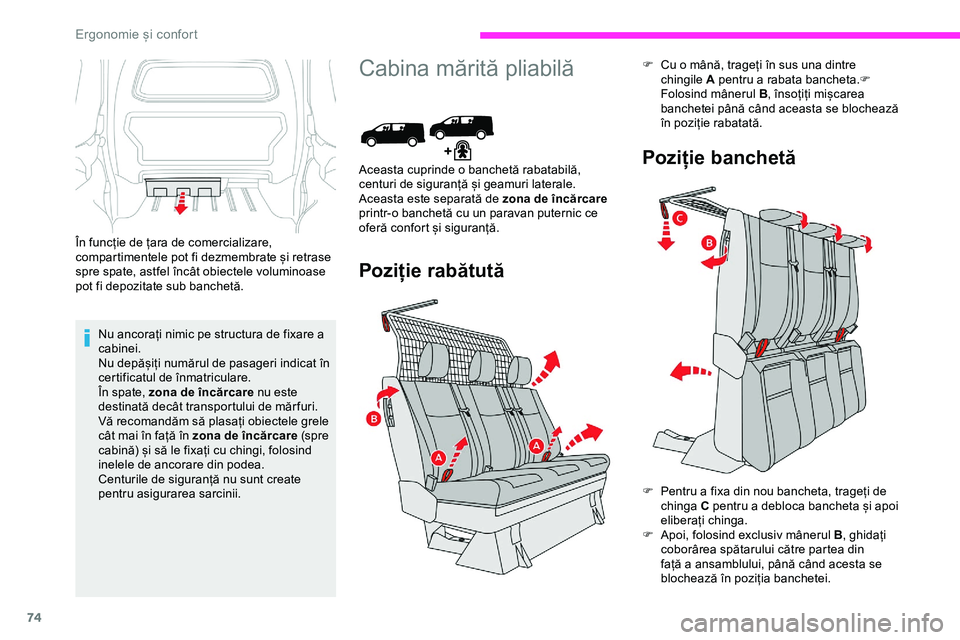

În funcție de țara de comercializare,
compartimentele pot fi dezmembrate și retrase
spre spate, astfel încât obiectele voluminoase
pot fi depozitate sub banchetă.Nu ancorați nimic pe structura de fixare a
cabinei.
Nu depășiți numărul de pasageri indicat în
certificatul de înmatriculare.
În spate, zona de încărcare nu este
destinată decât transportului de măr furi.
Vă recomandăm să plasați obiectele grele
cât mai în față în zona de încărcare (spre
cabină) și să le fixați cu chingi, folosind
inelele de ancorare din podea.
Centurile de siguranță nu sunt create
pentru asigurarea sarcinii.
Cabina mărită pliabilă
Aceasta cuprinde o banchetă rabatabilă,
centuri de siguranță și geamuri laterale.
Aceasta este separată de zona de încărcare
printr-o banchetă cu un paravan puternic ce
oferă confort și siguranță.
Poziție rabătută
F Cu o mână, trageți în sus una dintre chingile A pentru a rabata bancheta. F
F
olosind mânerul B , însoțiți mișcarea
banchetei până când aceasta se blochează
în poziție rabatată.
F
Pe
ntru a fixa din nou bancheta, trageți de
chinga C pentru a debloca bancheta și apoi
eliberați chinga.
F
A
poi, folosind exclusiv mânerul B , ghidați
coborârea spătarului către partea din
față a ansamblului, până când acesta se
blochează în poziția banchetei.
Poziție banchetă
Ergonomie și confort
Page 77 of 324
75
Nu introduceți niciodată mâna sub
banchetă pentru a-l trage în jos, vă puteți
prinde degetele.
Asigurați-vă că nu există niciun obiect sau
niciun picior sub banchetă și că nimic nu
obstrucționează sistemul de ancorare,
împiedicând blocarea corectă.
Nu ancorați nimic pe structura de fixare a
cabinei.
Nu depășiți numărul de pasageri indicat în
certificatul de înmatriculare.
În spate, compartimentul de încărcare
nu este destinat decât transportului de
mărfuri.
Se recomandă să plasați obiectele grele
cât mai în față (spre cabină) și să le fixați
cu chingi, folosind inelele de ancorare din
podea.
Centurile de siguranță nu sunt create
pentru asigurarea sarcinii.Amenajări interioare
Covorașe de podea
Montarea
La prima montare a covorașului, pe partea
șoferului, utilizați exclusiv elementele de fixare
din buzunarul atașat.
Demontare/remontare
F Pentru a scoate din partea conducătorului, dați complet scaunul în spate și rotiți cu un
sfert de tură piesele de fixare. F
Pe
ntru a remonta, poziționați covorașul și
remontați șuruburile de fixare, rotindu-le cu
un sfert de tură.
Pentru a evita orice risc de blocare a
pedalelor:
-
f
olosiți numai covorașe adaptate
punctelor de fixare deja existente
în vehicul; folosirea acestora este
obligatorie,
-
n
u suprapuneți niciodată mai multe
covorașe.
Utilizarea covorașelor neomologate
de CITROËN poate incomoda accesul
la pedale și poate afecta funcționarea
regulatorului/limitatorului de viteză.
Covorașele omologate de CITROËN sunt
prevăzute cu două elemente de fixare
situate sub scaun.
Pe rândul al 2-lea și rândul al
3-lea
3
Ergonomie și confort
Page 78 of 324
76

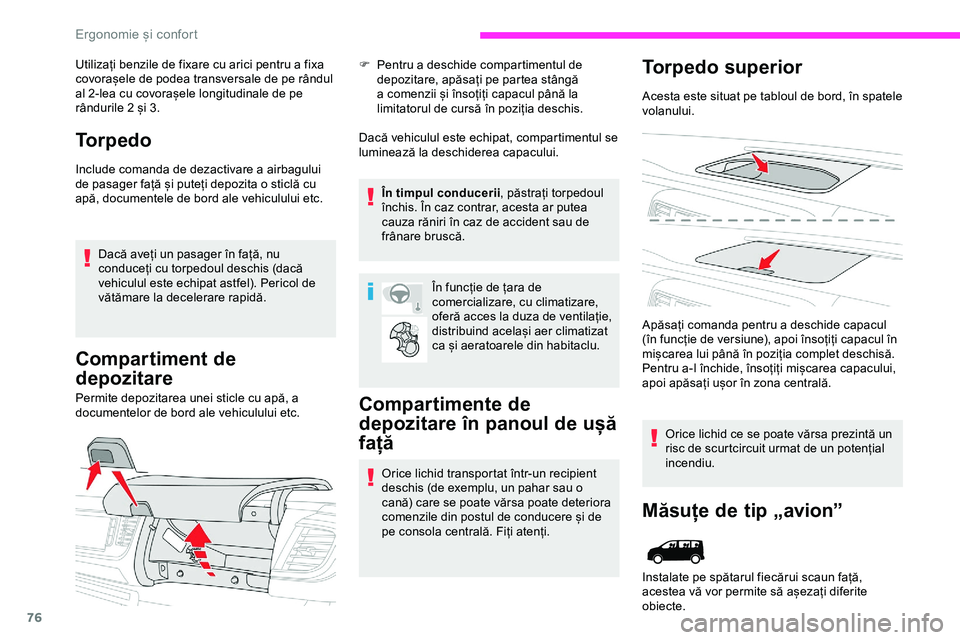

Utilizați benzile de fixare cu arici pentru a fixa
covorașele de podea transversale de pe rândul
al 2-lea cu covorașele longitudinale de pe
rândurile 2 și 3.
Torpedo
Include comanda de dezactivare a airbagului
de pasager față și puteți depozita o sticlă cu
apă, documentele de bord ale vehiculului etc.Dacă aveți un pasager în față, nu
conduceți cu torpedoul deschis (dacă
vehiculul este echipat astfel). Pericol de
vătămare la decelerare rapidă.
Compartiment de
depozitare
Permite depozitarea unei sticle cu apă, a
documentelor de bord ale vehiculului etc. F
Pe
ntru a deschide compartimentul de
depozitare, apăsați pe partea stângă
a comenzii și însoțiți capacul până la
limitatorul de cursă în poziția deschis.
Dacă vehiculul este echipat, compartimentul se
luminează la deschiderea capacului.
În timpul conducerii , păstrați torpedoul
închis. În caz contrar, acesta ar putea
cauza răniri în caz de accident sau de
frânare bruscă.
În funcție de țara de
comercializare, cu climatizare,
oferă acces la duza de ventilație,
distribuind același aer climatizat
ca și aeratoarele din habitaclu.Compartimente de
depozitare în panoul de ușă
față
Orice lichid transportat într-un recipient
deschis (de exemplu, un pahar sau o
cană) care se poate vărsa poate deteriora
comenzile din postul de conducere și de
pe consola centrală. Fiți atenți.
Torpedo superior
Acesta este situat pe tabloul de bord, în spatele
volanului.
Apăsați comanda pentru a deschide capacul
(în funcție de versiune), apoi însoțiți capacul în
mișcarea lui până în poziția complet deschisă.
Pentru a-l închide, însoțiți mișcarea capacului,
apoi apăsați ușor în zona centrală.Orice lichid ce se poate vărsa prezintă un
risc de scurtcircuit urmat de un potențial
incendiu.
Măsuțe de tip „avion”
Instalate pe spătarul fiecărui scaun față,
acestea vă vor permite să așezați diferite
obiecte.
Ergonomie și confort
Page 79 of 324
77
Pe partea pasagerului, nu uitați să rabatați
măsuța de tip „avion” înainte de a plia
scaunul în poziție orizontală.
Nu așezați obiecte dure sau grele pe
măsuță. Acestea pot deveni proiectile
periculoase în caz de frânare bruscă sau
de impact.
Pentru informații suplimentare referitoare
la Scaunele față și, în special, la poziția
„măsuță” a spătarului scaunului, consultați
secțiunea corespunzătoare.
Priză(e) de 12 V
În funcție de versiune.
F
Pe
ntru a conecta un accesoriu de 12 V
(putere max. 120 wați), ridicați capacul și
branșați adaptorul adecvat.
Respectați limitarea de putere maximă
pentru a nu deteriora accesoriul. Conectarea unui echipament electric
neomologat de CITROËN, cum ar fi
un încărcător cu conector USB, poate
provoca perturbații în funcționarea
sistemelor electrice ale vehiculului, de
exemplu o recepție telefonică de slabă
calitate sau perturbarea afișajelor.
Conector USBF Pentru a o utiliza, coborâți măsuța până la
blocarea în poziția inferioară.
F
Pe
ntru a o rabata, ridicați măsuța, trecând
de punctul de rezistență, până în poziția
superioară.
Acesta permite conectarea unui echipament
portabil sau a unei memorii USB.
Citește fișierele audio care sunt transmise la
sistemul audio și redate cu ajutorul difuzoarelor
vehiculului.
Aceste fișiere pot fi gestionate și cu ajutorul
comenzilor de la volan sau ale sistemului
audio.
3
Ergonomie și confort
Page 80 of 324
78

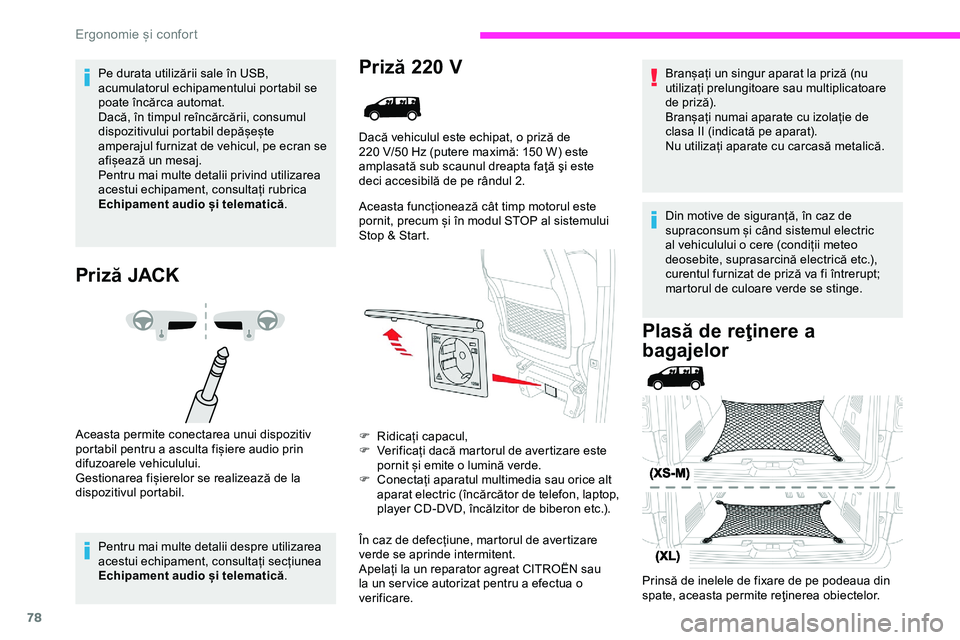

Pe durata utilizării sale în USB,
acumulatorul echipamentului portabil se
poate încărca automat.
Dacă, în timpul reîncărcării, consumul
dispozitivului portabil depășește
amperajul furnizat de vehicul, pe ecran se
afișează un mesaj.
Pentru mai multe detalii privind utilizarea
acestui echipament, consultați rubrica
Echipament audio și telematică.
Priză JACK
Aceasta permite conectarea unui dispozitiv
portabil pentru a asculta fișiere audio prin
difuzoarele vehiculului.
Gestionarea fișierelor se realizează de la
dispozitivul portabil.
Pentru mai multe detalii despre utilizarea
acestui echipament, consultați secțiunea
Echipament audio și telematică .
Priză 220 V
Dacă vehiculul este echipat, o priză de
220 V/50 Hz (putere maximă: 150 W) este
amplasată sub scaunul dreapta faţă şi este
deci accesibilă de pe rândul 2.
Aceasta funcționează cât timp motorul este
pornit, precum și în modul STOP al sistemului
Stop & Start.
F
R
idicați capacul,
F
V
erificați dacă martorul de avertizare este
pornit și emite o lumină verde.
F
C
onectați aparatul multimedia sau orice alt
aparat electric (încărcător de telefon, laptop,
player CD-DVD, încălzitor de biberon etc.).
În caz de defecțiune, martorul de avertizare
verde se aprinde intermitent.
Apelați la un reparator agreat CITROËN sau
la un ser vice autorizat pentru a efectua o
verificare.
Plasă de reţinere a
bagajelor
Prinsă de inelele de fixare de pe podeaua din
spate, aceasta permite reţinerea obiectelor. Branșați un singur aparat la priză (nu
utilizați prelungitoare sau multiplicatoare
de priză).
Branșați numai aparate cu izolație de
clasa II (indicată pe aparat).
Nu utilizați aparate cu carcasă metalică.
Din motive de siguranță, în caz de
supraconsum și când sistemul electric
al vehiculului o cere (condiții meteo
deosebite, suprasarcină electrică etc.),
curentul furnizat de priză va fi întrerupt;
martorul de culoare verde se stinge.
Ergonomie și confort
