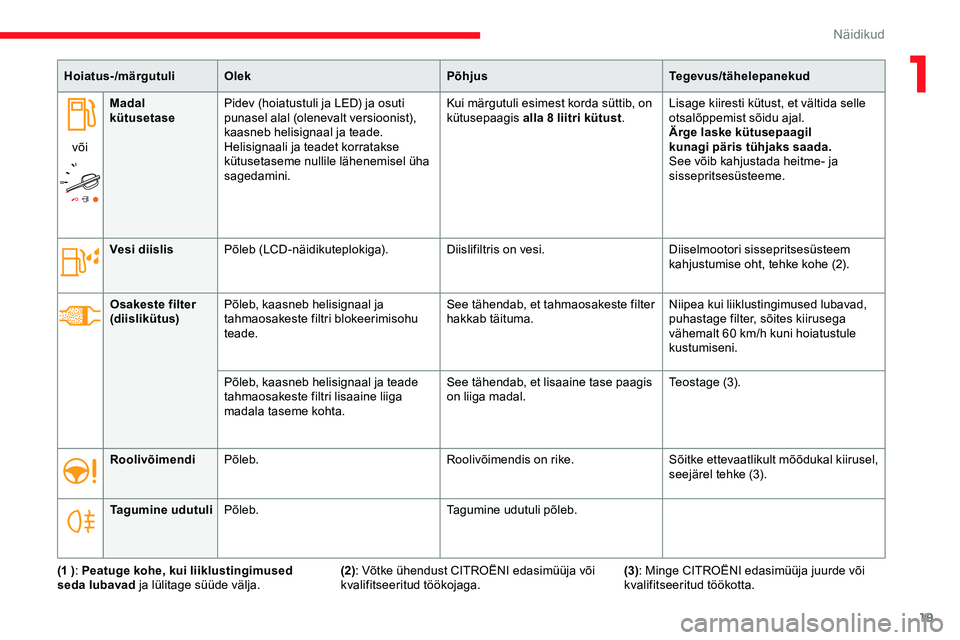

Page 21 of 324
19
Hoiatus-/märgutuliOlek PõhjusTegevus/tähelepanekud
või Madal
kütusetase
Pidev (hoiatustuli ja LED) ja osuti
punasel alal (olenevalt versioonist),
kaasneb helisignaal ja teade.
Helisignaali ja teadet korratakse
kütusetaseme nullile lähenemisel üha
sagedamini. Kui märgutuli esimest korda süttib, on
kütusepaagis alla 8 liitri kütust
.Lisage kiiresti kütust, et vältida selle
otsalõppemist sõidu ajal.
Ärge laske kütusepaagil
kunagi päris tühjaks saada.
See võib kahjustada heitme- ja
sissepritsesüsteeme.
Vesi diislis Põleb (LCD-näidikuteplokiga). Diislifiltris on vesi.Diiselmootori sissepritsesüsteem
kahjustumise oht, tehke kohe (2).
Osakeste filter
(diislikütus) Põleb, kaasneb helisignaal ja
tahmaosakeste filtri blokeerimisohu
teade. See tähendab, et tahmaosakeste filter
hakkab täituma.
Niipea kui liiklustingimused lubavad,
puhastage filter, sõites kiirusega
vähemalt 60 km/h kuni hoiatustule
kustumiseni.
Põleb, kaasneb helisignaal ja teade
tahmaosakeste filtri lisaaine liiga
madala taseme kohta. See tähendab, et lisaaine tase paagis
on liiga madal.
Teostage (3).
Roolivõimendi Põleb. Roolivõimendis on rike.Sõitke ettevaatlikult mõõdukal kiirusel,
seejärel tehke (3).
Tagumine udutuli Põleb. Tagumine udutuli põleb.
(1 ) : Peatuge kohe, kui liiklustingimused
seda lubavad ja lülitage süüde välja. (2): Võtke ühendust CITROËNI edasimüüja või
kvalifitseeritud töökojaga. (3)
: Minge CITROËNI edasimüüja juurde või
kvalifitseeritud töökotta.
1
Näidikud
Page 22 of 324
20
Hoiatus-/märgutuliOlekPõhjus Tegevus/tähelepanekud
Jalg
siduripedaalil Põleb.
Stop
& Start: START-režiimile ei saa
m
inna, sest siduripedaal ei ole lõpuni
alla vajutatud. Vajutage siduripedaal lõpuni alla.
Rohelised hoiatustuled
Automaatne
klaasipuhastus
Põleb.
Automaatne klaasipuhastus on
aktiivne.
+
või Kaugtulede
automaatika
Põleb.
Funktsioon on aktiveeritud
puutetundlikult ekraanilt (menüü
Juhtimine/sõiduk).
Tulede lülitushoob on asendis
„ AUTO “.
Jalg piduril
Põleb. Ebapiisav sur ve piduripedaalile või
piduripedaalile mittevajutamine. Automaatkäigukasti puhul, mootori töötamisel ja enne
seisupiduri vabastamist, et viia see välja asendist P
.
Elektroonilise käigukasti puhul seadke käigukang
mootori käivitamiseks asendisse N .
Jalg piduril Vilgub. Kui hoiate elektriliselt juhitava
käigukastiga sõidukit gaasipedaalile
vajutades liiga kaua kallakul paigal,
kuumeneb sidur üle. Kasutage piduripedaali ja/või seisupidurit.
Näidikud
Page 23 of 324
21
Stop & Star tPõleb. Sõiduki peatumisel lülitab Stop &
Start
mootori STOP-režiimi.
Näidik vilgub ajutiselt. STOP-režiim
ei ole hetkeks saadaval
v
õi on START-režiim automaatselt
k
äivitunud.
Pimeala
jälgimine Põleb.
Funktsioon on aktiveeritud.
Sõidurajalt
kõrvalekaldumise
hoiatus Vilgub, kaasneb
helisignaal.
Ületatud on sõidurada, parem pool
(või vask pool). Trajektoori taastamiseks keerake rooli teisele poole.
Suunatuled Vilgub koos
helisignaaliga. Suunatuled vilguvad.
Gabariittuled Põleb. Tuled põlevad.
Hoiatus-/märgutuli
OlekPõhjus Tegevus/tähelepanekud
Lähituled Põleb. Tuled põlevad.
Eesmised
udutuled Põleb.
Eesmised udutuled põlevad.
1
Näidikud
Page 24 of 324
22
Hoiatus-/märgutuliOlekPõhjus Tegevus/tähelepanekud
Mustad/valged hoiatustuled
Jalg pidurilPõleb. Ebapiisav sur ve piduripedaalile või
piduripedaalile mittevajutamine. Automaatkäigukasti puhul, mootori töötamisel ja enne
seisupiduri vabastamist, et viia see välja asendist P
.
Elektroonilise käigukasti puhul seadke käigukang
mootori käivitamiseks asendisse N .
Jalg piduril Vilgub. Kui hoiate elektriliselt juhitava
käigukastiga sõidukit gaasipedaalile
vajutades liiga kaua kallakul paigal,
kuumeneb sidur üle. Kasutage piduripedaali ja/või seisupidurit.
Sinised hoiatustuled
Kaugtuled
Põleb. Kaugtuled põlevad.
Näidikud
Page 25 of 324

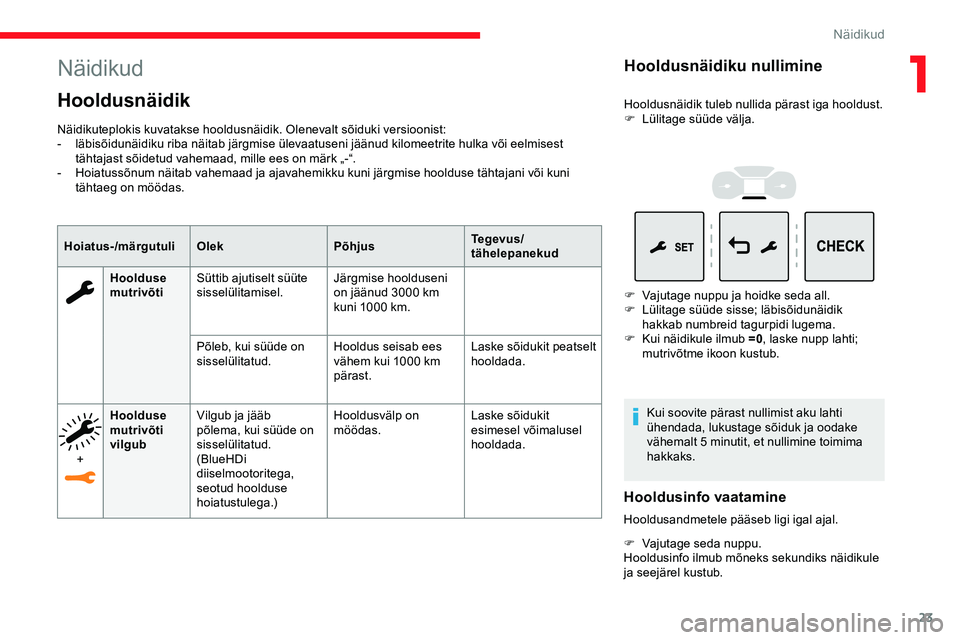

23
Näidikud
Hooldusnäidik
Näidikuteplokis kuvatakse hooldusnäidik. Olenevalt sõiduki versioonist:
- l äbisõidunäidiku riba näitab järgmise ülevaatuseni jäänud kilomeetrite hulka või eelmisest
tähtajast sõidetud vahemaad, mille ees on märk „-“.
-
H
oiatussõnum näitab vahemaad ja ajavahemikku kuni järgmise hoolduse tähtajani või kuni
tähtaeg on möödas.
Hoiatus-/märgutuli Olek PõhjusTegevus/
tähelepanekud
Hoolduse
mutrivõti Süttib ajutiselt süüte
sisselülitamisel. Järgmise hoolduseni
on jäänud 3000
km
kuni 1000
km.
Põleb, kui süüde on
sisselülitatud. Hooldus seisab ees
vähem kui 1000 km
pärast.Laske sõidukit peatselt
hooldada.
+ Hoolduse
mutrivõti
vilgub
Vilgub ja jääb
põlema, kui süüde on
sisselülitatud.
(BlueHDi
diiselmootoritega,
seotud hoolduse
hoiatustulega.) Hooldusvälp on
möödas.
Laske sõidukit
esimesel võimalusel
hooldada.
Hooldusnäidiku nullimine
Hooldusnäidik tuleb nullida pärast iga hooldust.
F
L ülitage süüde välja.
F
V
ajutage nuppu ja hoidke seda all.
F
L
ülitage süüde sisse; läbisõidunäidik
hakkab numbreid tagurpidi lugema.
F
K
ui näidikule ilmub =0 , laske nupp lahti;
mutrivõtme ikoon kustub.
Kui soovite pärast nullimist aku lahti
ühendada, lukustage sõiduk ja oodake
vähemalt 5 minutit, et nullimine toimima
hakkaks.
Hooldusinfo vaatamine
Hooldusandmetele pääseb ligi igal ajal.
F
V
ajutage seda nuppu.
Hooldusinfo ilmub mõneks sekundiks näidikule
ja seejärel kustub.
1
Näidikud
Page 26 of 324

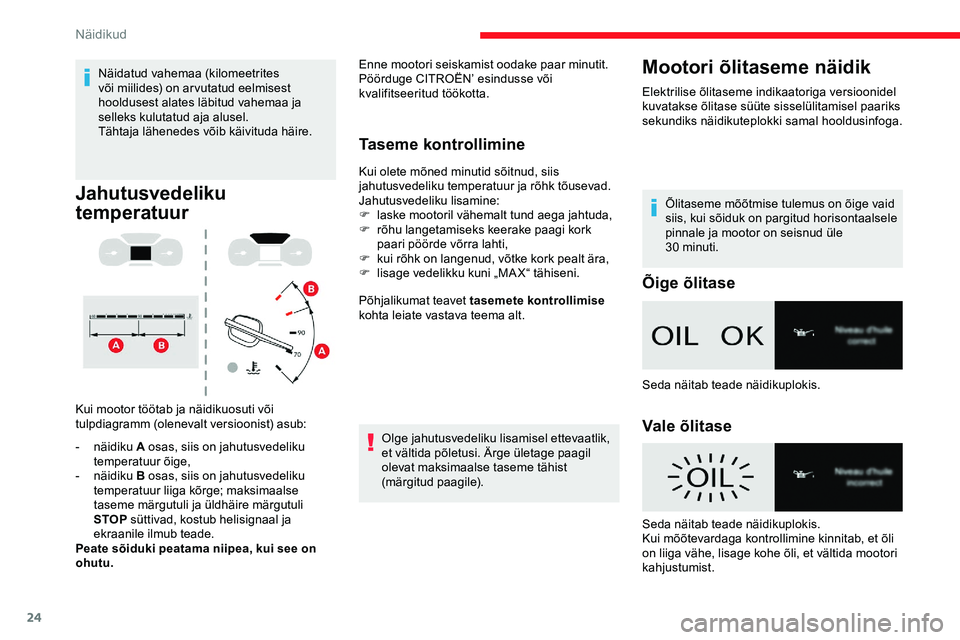

24
Näidatud vahemaa (kilomeetrites
või miilides) on ar vutatud eelmisest
hooldusest alates läbitud vahemaa ja
selleks kulutatud aja alusel.
Tähtaja lähenedes võib käivituda häire.
Jahutusvedeliku
temperatuur
Kui mootor töötab ja näidikuosuti või
tulpdiagramm (olenevalt versioonist) asub:
-
näidiku A osas, siis on jahutusvedeliku
temperatuur õige,
-
näidiku B osas, siis on jahutusvedeliku
temperatuur liiga kõrge; maksimaalse
taseme märgutuli ja üldhäire märgutuli
STOP süttivad, kostub helisignaal ja
ekraanile ilmub teade.
Peate sõiduki peatama niipea, kui see on
ohutu.
Taseme kontrollimine
Kui olete mõned minutid sõitnud, siis
jahutusvedeliku temperatuur ja rõhk tõusevad.
Jahutusvedeliku lisamine:
F
l
aske mootoril vähemalt tund aega jahtuda,
F
r
õhu langetamiseks keerake paagi kork
paari pöörde võrra lahti,
F
k
ui rõhk on langenud, võtke kork pealt ära,
F
l
isage vedelikku kuni „MA X“ tähiseni.
Põhjalikumat teavet tasemete kontrollimise
kohta leiate vastava teema alt.
Olge jahutusvedeliku lisamisel ettevaatlik,
et vältida põletusi. Ärge ületage paagil
olevat maksimaalse taseme tähist
(märgitud paagile).
Enne mootori seiskamist oodake paar minutit.
Pöörduge CITROËN’ esindusse või
kvalifitseeritud töökotta.
Õlitaseme mõõtmise tulemus on õige vaid
siis, kui sõiduk on pargitud horisontaalsele
pinnale ja mootor on seisnud üle
30
minuti.
Õige õlitase
Seda näitab teade näidikuplokis.
Vale õlitase
Seda näitab teade näidikuplokis.
Kui mõõtevardaga kontrollimine kinnitab, et õli
on liiga vähe, lisage kohe õli, et vältida mootori
kahjustumist.
Mootori õlitaseme näidik
Elektrilise õlitaseme indikaatoriga versioonidel
kuvatakse õlitase süüte sisselülitamisel paariks
sekundiks näidikuteplokki samal hooldusinfoga.
Näidikud
Page 27 of 324

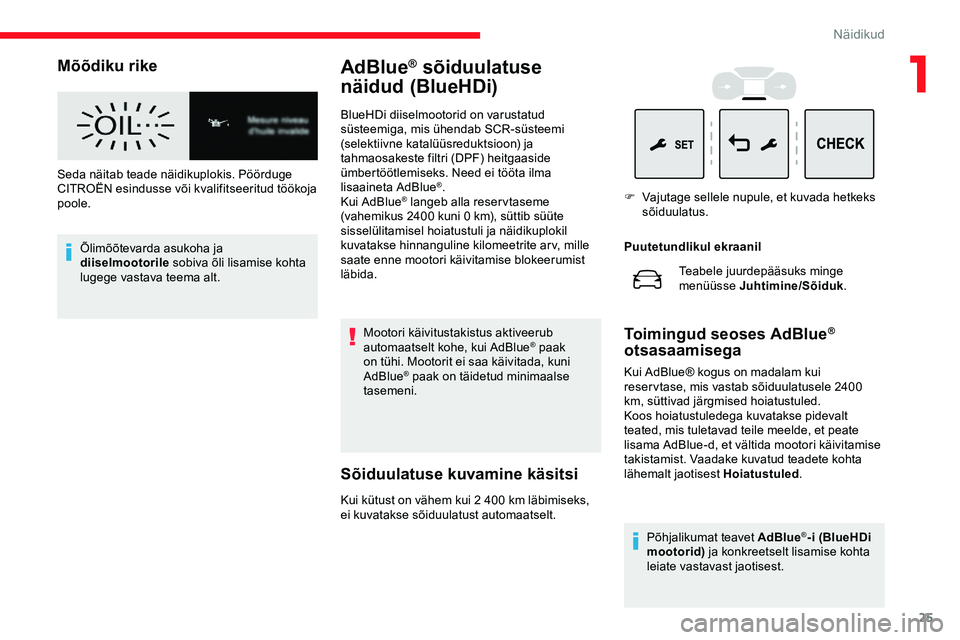

25
Mõõdiku rike
Seda näitab teade näidikuplokis. Pöörduge
CITROËN esindusse või kvalifitseeritud töökoja
poole.Õlimõõtevarda asukoha ja
diiselmootorile sobiva õli lisamise kohta
lugege vastava teema alt.
AdBlue® sõiduulatuse
näidud (BlueHDi)
BlueHDi diiselmootorid on varustatud
süsteemiga, mis ühendab SCR-süsteemi
(selektiivne katalüüsreduktsioon) ja
tahmaosakeste filtri (DPF) heitgaaside
ümbertöötlemiseks. Need ei tööta ilma
lisaaineta AdBlue
®.
Kui AdBlue® langeb alla reservtaseme
(vahemikus 2400 kuni 0 km), süttib süüte
sisselülitamisel hoiatustuli ja näidikuplokil
kuvatakse hinnanguline kilomeetrite arv, mille
saate enne mootori käivitamise blokeerumist
läbida.
Mootori käivitustakistus aktiveerub
automaatselt kohe, kui AdBlue
® paak
on tühi. Mootorit ei saa käivitada, kuni
AdBlue
® paak on täidetud minimaalse
tasemeni.
Sõiduulatuse kuvamine käsitsi
Kui kütust on vähem kui 2 400 km läbimiseks,
e i kuvatakse sõiduulatust automaatselt. Puutetundlikul ekraanil
Toimingud seoses AdBlue®
otsasaamisega
Kui AdBlue® kogus on madalam kui
reser vtase, mis vastab sõiduulatusele 2400
km, süttivad järgmised hoiatustuled.
Koos hoiatustuledega kuvatakse pidevalt
teated, mis tuletavad teile meelde, et peate
lisama AdBlue-d, et vältida mootori käivitamise
takistamist. Vaadake kuvatud teadete kohta
lähemalt jaotisest Hoiatustuled .
Teabele juurdepääsuks minge
menüüsse Juhtimine/Sõiduk
.
F
V
ajutage sellele nupule, et kuvada hetkeks
sõiduulatus.
Põhjalikumat teavet AdBlue
®-i (BlueHDi
mootorid) ja konkreetselt lisamise kohta
leiate vastavast jaotisest.
1
Näidikud
Page 28 of 324

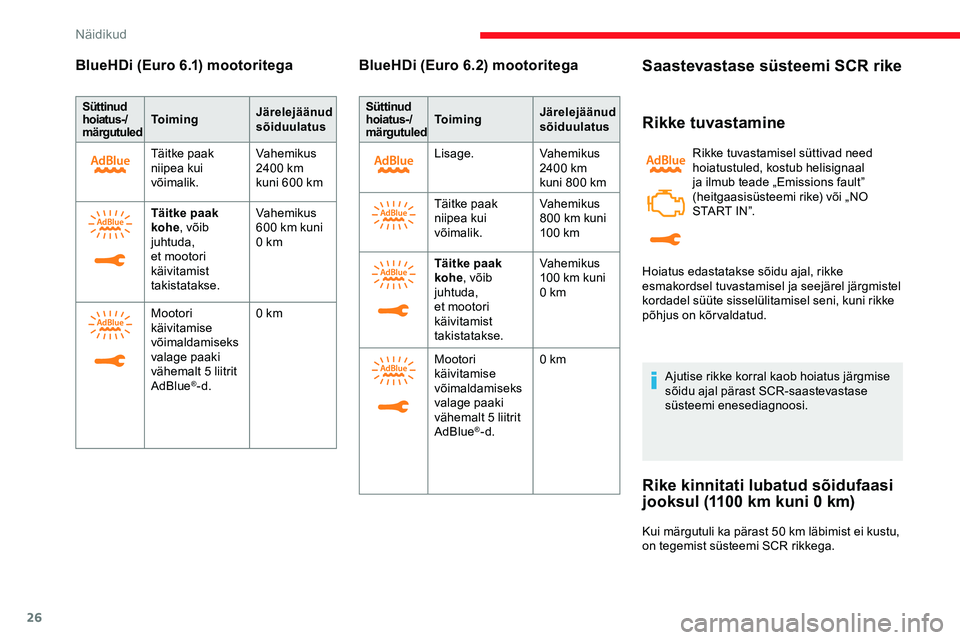

26
BlueHDi (Euro 6.1) mootoritega
Süttinud
hoiatus-/
märgutuledToiming
Järelejäänud
sõiduulatus
Täitke paak
niipea kui
võimalik. Vahemikus
2400
km
kuni 600
km
Täitke paak
kohe , võib
juhtuda,
et mootori
käivitamist
takistatakse. Vahemikus
600 km kuni
0
km
Mootori
käivitamise
võimaldamiseks
valage paaki
vähemalt 5 liitrit
AdBlue
®-d. 0 km
BlueHDi (Euro
6.2) mootoritega
Süttinud
hoiatus-/
märgutuledToiming
Järelejäänud
sõiduulatus
Lisage. Vahemikus
2400
km
kuni 800
km
Täitke paak
niipea kui
võimalik. Vahemikus
800
km kuni
10 0
km
Täitke paak
kohe , võib
juhtuda,
et mootori
käivitamist
takistatakse. Vahemikus
100
km kuni
0
km
Mootori
käivitamise
võimaldamiseks
valage paaki
vähemalt 5 liitrit
AdBlue
®-d. 0 km
Saastevastase süsteemi SCR rike
Rikke tuvastamine
Rikke tuvastamisel süttivad need
hoiatustuled, kostub helisignaal
ja ilmub teade „Emissions fault”
(heitgaasisüsteemi rike) või „NO
S TA R T I N ”.
Ajutise rikke korral kaob hoiatus järgmise
sõidu ajal pärast SCR-saastevastase
süsteemi enesediagnoosi.
Rike kinnitati lubatud sõidufaasi
jooksul (1100 km kuni 0 km)
Kui märgutuli ka pärast 50 km läbimist ei kustu,
o n tegemist süsteemi SCR rikkega.
Hoiatus edastatakse sõidu ajal, rikke
esmakordsel tuvastamisel ja seejärel järgmistel
kordadel süüte sisselülitamisel seni, kuni rikke
põhjus on kõrvaldatud.
Näidikud
Page 29 of 324

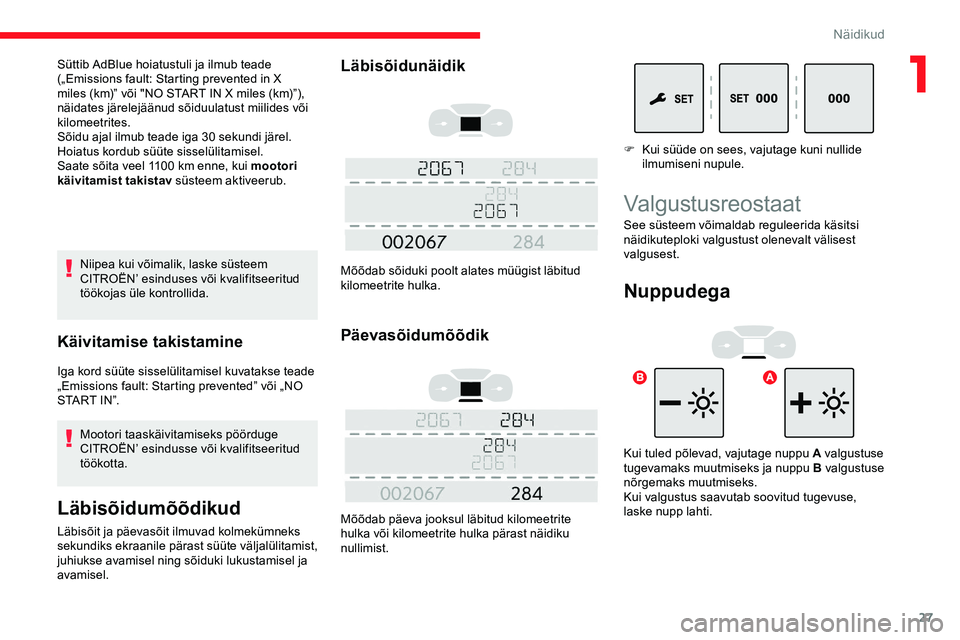

27
Niipea kui võimalik, laske süsteem
CITROËN’ esinduses või kvalifitseeritud
töökojas üle kontrollida.
Käivitamise takistamine
Iga kord süüte sisselülitamisel kuvatakse teade
„Emissions fault: Starting prevented” või „NO
S TA R T I N ”.Mootori taaskäivitamiseks pöörduge
CITROËN’ esindusse või kvalifitseeritud
töökotta.
Läbisõidumõõdikud
Läbisõit ja päevasõit ilmuvad kolmekümneks
sekundiks ekraanile pärast süüte väljalülitamist,
juhiukse avamisel ning sõiduki lukustamisel ja
avamisel.
Läbisõidunäidik
Mõõdab sõiduki poolt alates müügist läbitud
kilomeetrite hulka.
Päevasõidumõõdik
Mõõdab päeva jooksul läbitud kilomeetrite
hulka või kilomeetrite hulka pärast näidiku
nullimist.
Süttib AdBlue hoiatustuli ja ilmub teade
(„Emissions fault: Starting prevented in X
miles (km)” või "NO START IN X miles (km)”),
näidates järelejäänud sõiduulatust miilides või
kilomeetrites.
Sõidu ajal ilmub teade iga 30 sekundi järel.
Hoiatus kordub süüte sisselülitamisel.
Saate sõita veel 1100
km enne, kui mootori
käivitamist takistav süsteem aktiveerub. F
K
ui süüde on sees, vajutage kuni nullide
ilmumiseni nupule.
Valgustusreostaat
Nuppudega
Kui tuled põlevad, vajutage nuppu A valgustuse
tugevamaks muutmiseks ja nuppu B valgustuse
nõrgemaks muutmiseks.
Kui valgustus saavutab soovitud tugevuse,
laske nupp lahti. See süsteem võimaldab reguleerida käsitsi
näidikuteploki valgustust olenevalt välisest
valgusest.
1
Näidikud

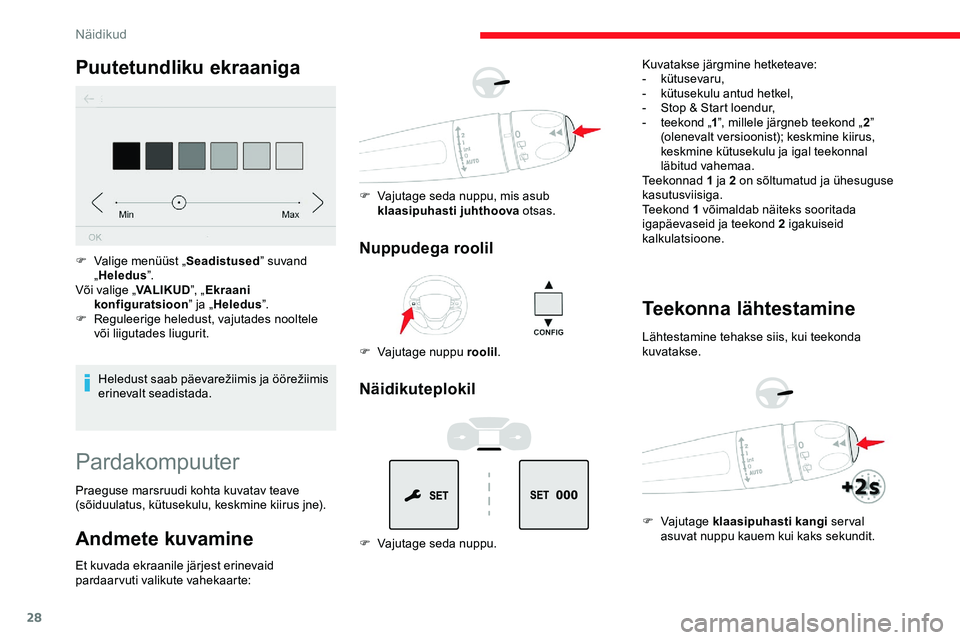

Page 30 of 324
28
Puutetundliku ekraaniga
Heledust saab päevarežiimis ja öörežiimis erinevalt seadistada.
F
V
alige menüüst „
Seadistused” suvand
„ Heledus ”.
Või valige „ VALIKUD”, „Ekraani
konfiguratsioon ” ja „Heledus ”.
F
R
eguleerige heledust, vajutades nooltele
või liigutades liugurit.
Pardakompuuter
Praeguse marsruudi kohta kuvatav teave
(sõiduulatus, kütusekulu, keskmine kiirus jne).
Andmete kuvamine
Et kuvada ekraanile järjest erinevaid
pardaarvuti valikute vahekaarte:
Nuppudega roolil
F Vajutage nuppu roolil .
F
V
ajutage seda nuppu, mis asub
klaasipuhasti juhthoova otsas.
Näidikuteplokil
F Vajutage seda nuppu. Kuvatakse järgmine hetketeave:
-
kütusevaru,
-
kü
tusekulu antud hetkel,
-
S
top & Start loendur,
-
t
eekond „
1”, millele järgneb teekond „ 2”
(olenevalt versioonist); keskmine kiirus,
keskmine kütusekulu ja igal teekonnal
läbitud vahemaa.
Teekonnad 1 ja 2 on sõltumatud ja ühesuguse
kasutusviisiga.
Te e k o n d 1 võimaldab näiteks sooritada
igapäevaseid ja teekond 2 igakuiseid
kalkulatsioone.
Teekonna lähtestamine
Lähtestamine tehakse siis, kui teekonda
kuvatakse.
F
Vajutage klaasipuhasti kangi serval
asuvat nuppu kauem kui kaks sekundit.
Näidikud
