Page 61 of 324

59
Tahavaatepeeglid
Küljepeeglid
Käsitsi reguleerimine
Peegli reguleerimiseks liigutage hooba ühes
neljast suunast.
Kui sõiduk on pargitud, saab peeglid käsitsi
kokku klappida.
Kui küljepeegli karp on oma kinnituskohast lahti
tulnud, siis peatage sõiduk ja asetage peegel
käsitsi või elektrilise reguleerimise nupu abil
tagasi.
Peegel ei purune isegi jäätumise korral.
Elektriline reguleerimine
F Liigutage lülitit A paremale või vasakule sobiva peegli valimiseks.
F
L
iigutage lülitit B mistahes suunas, et peegli
asendit reguleerida.
F
V
iige lüliti A keskmisesse asendisse.
Turvalisuse tagamiseks tuleb küljepeeglid
reguleerida nii, et "pime nurk" oleks
võimalikult väike.
Peeglis paistavad objektid palju kaugemal,
kui nad tegelikult on.
Võtke seda alati ar vesse teie taga sõitvate
autode kauguse hindamisel.
Kokkuklappimine käsitsi
Peegleid on võimalik käsitsi kokkuklappida.
(parkimistakistus, kitsas garaaž ...)
F
L
ükake peegel vastu sõiduki keret.
Elektriline kokkuklappimine
Kui sõidukil on see funktsioon, saab
küljepeeglid pärast parkimist seestpoolt
elektriliselt kokku panna (sõiduk seisab ja
süüde on sees):
Elektriline avamine
Peeglite esialgsesse asendisse reguleerimine
toimub kaugjuhtimispuldi või võtme abil sõiduki
luku avamisel. Kui peeglite kokkupanemine
valiti nupu A abil, tõmmake nupp uuesti
keskmisesse asendisse. F
V
iige lüliti A keskmisesse
asendisse.
F
T
õmmake nuppu A tagasi.
Lukustage sõiduk väljastpoolt kaugjuhtimispuldi
või võtme abil.
Küljepeeglite kokkupanemist ja avamist
sõiduki lukustamisel/avamisel saab
ka blokeerida. Pöörduge CITROËN
esindusse või kvalifitseeritud töökoda.
Vajaduse korral saab küljepeegleid ka
käsitsi kokku klappida.
3
Ergonoomia ja mugavus

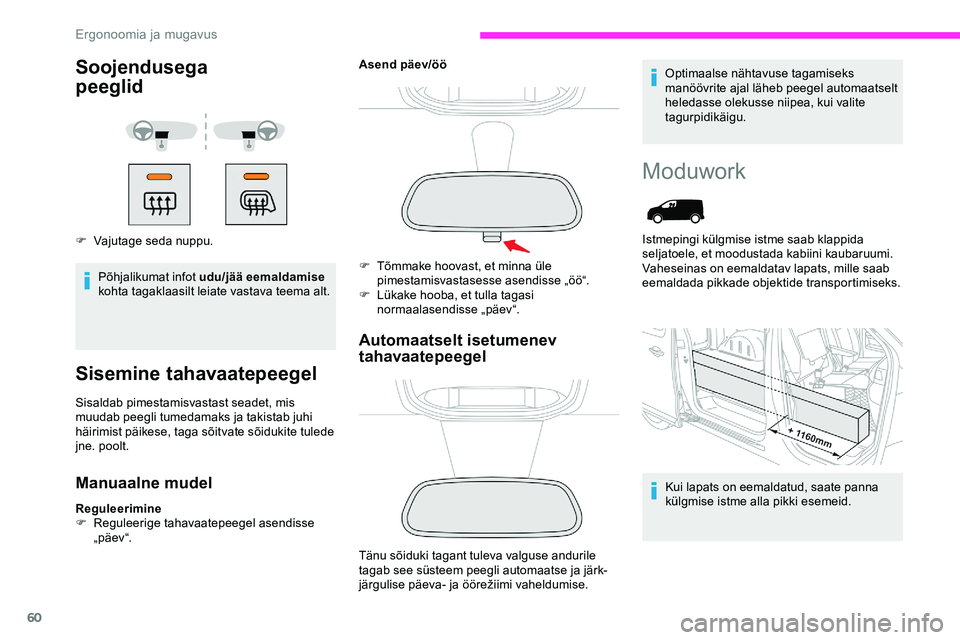

Page 62 of 324

60
Soojendusega
peeglid
F Vajutage seda nuppu.Põhjalikumat infot udu/jää eemaldamise
kohta tagaklaasilt leiate vastava teema alt.
Sisemine tahavaatepeegel
Sisaldab pimestamisvastast seadet, mis
muudab peegli tumedamaks ja takistab juhi
häirimist päikese, taga sõitvate sõidukite tulede
jne. poolt.
Manuaalne mudel
Reguleerimine
F R eguleerige tahavaatepeegel asendisse
„ päev “. Asend päev/öö
Automaatselt isetumenev
tahavaatepeegel
Tänu sõiduki tagant tuleva valguse andurile
tagab see süsteem peegli automaatse ja järk-
järgulise
päeva- ja öörežiimi vaheldumise.Optimaalse nähtavuse tagamiseks
manöövrite ajal läheb peegel automaatselt
heledasse olekusse niipea, kui valite
tagurpidikäigu.
F
T
õmmake hoovast, et minna üle
pimestamisvastasesse asendisse „öö“.
F
L
ükake hooba, et tulla tagasi
normaalasendisse „päev“.
Moduwork
Kui lapats on eemaldatud, saate panna
külgmise istme alla pikki esemeid.
Istmepingi külgmise istme saab klappida
seljatoele, et moodustada kabiini kaubaruumi.
Vaheseinas on eemaldatav lapats, mille saab
eemaldada pikkade objektide transportimiseks.
Ergonoomia ja mugavus

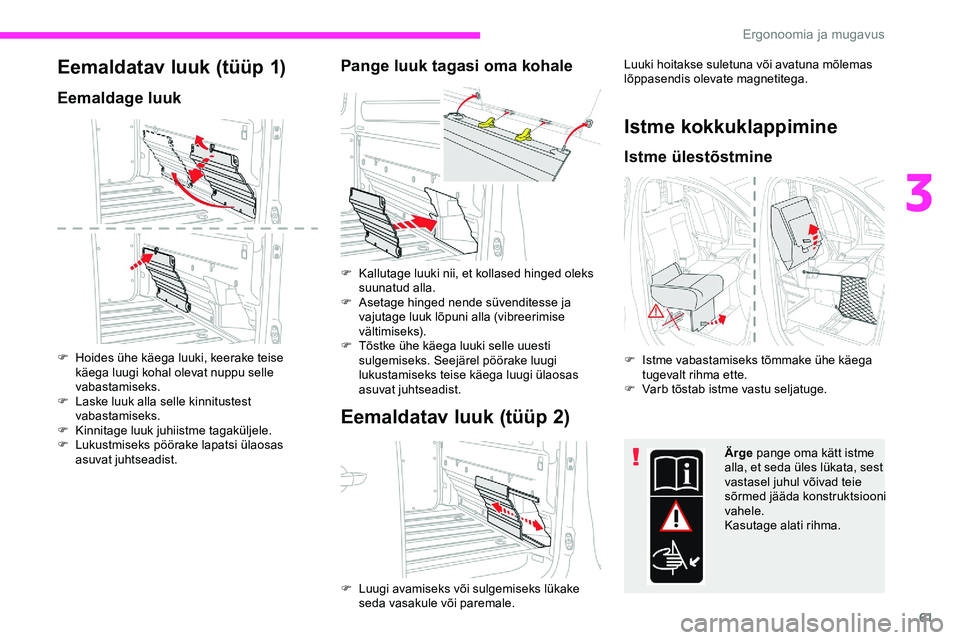

Page 63 of 324

61
Eemaldatav luuk (tüüp 1)
Eemaldage luuk
F Hoides ühe käega luuki, keerake teise käega luugi kohal olevat nuppu selle
vabastamiseks.
F
L
aske luuk alla selle kinnitustest
vabastamiseks.
F
K
innitage luuk juhiistme tagaküljele.
F
L
ukustmiseks pöörake lapatsi ülaosas
asuvat juhtseadist.
Pange luuk tagasi oma kohale
F Kallutage luuki nii, et kollased hinged oleks suunatud alla.
F
A
setage hinged nende süvenditesse ja
vajutage luuk lõpuni alla (vibreerimise
vältimiseks).
F
T
õstke ühe käega luuki selle uuesti
sulgemiseks. Seejärel pöörake luugi
lukustamiseks teise käega luugi ülaosas
asuvat juhtseadist.
Eemaldatav luuk (tüüp 2)
Luuki hoitakse suletuna või avatuna mõlemas
lõppasendis olevate magnetitega.
Istme kokkuklappimine
Istme ülestõstmine
F Istme vabastamiseks tõmmake ühe käega tugevalt rihma ette.
F
V
arb tõstab istme vastu seljatuge.
F
L
uugi avamiseks või sulgemiseks lükake
seda vasakule või paremale. Ärge
pange oma kätt istme
alla, et seda üles lükata, sest
vastasel juhul võivad teie
sõrmed jääda konstruktsiooni
vahele.
Kasutage alati rihma.
3
Ergonoomia ja mugavus

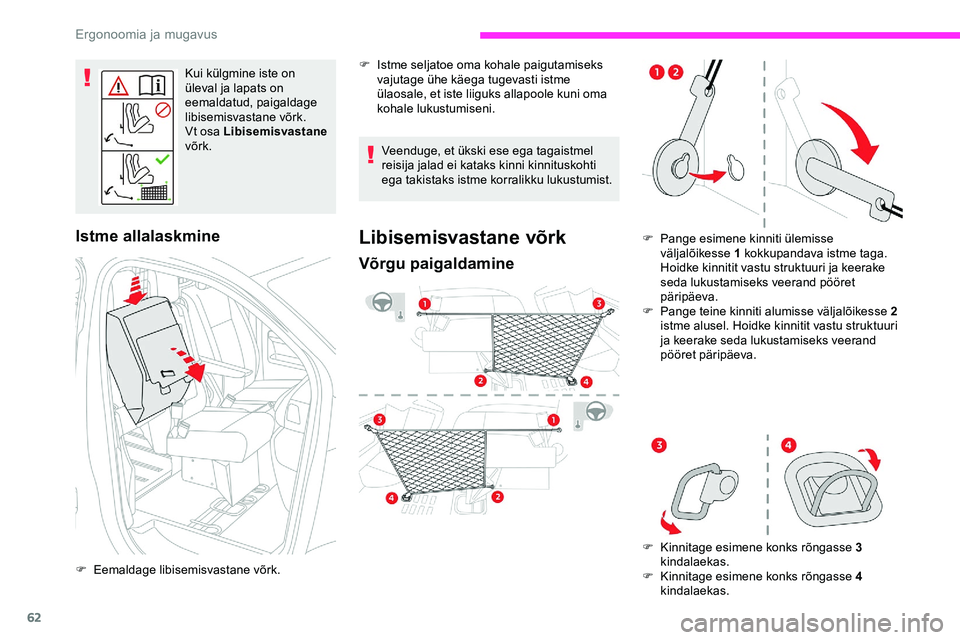

Page 64 of 324

62
Kui külgmine iste on
üleval ja lapats on
eemaldatud, paigaldage
libisemisvastane võrk.
Vt osa Libisemisvastane
võrk.
Istme allalaskmine
F Eemaldage libisemisvastane võrk. Veenduge, et ükski ese ega tagaistmel
reisija jalad ei kataks kinni kinnituskohti
ega takistaks istme korralikku lukustumist.
Libisemisvastane võrk
Võrgu paigaldamine
F Pange esimene kinniti ülemisse
väljalõikesse 1 kokkupandava istme taga.
Hoidke kinnitit vastu struktuuri ja keerake
seda lukustamiseks veerand pööret
päripäeva.
F
P
ange teine kinniti alumisse väljalõikesse 2
istme alusel. Hoidke kinnitit vastu struktuuri
ja keerake seda lukustamiseks veerand
pööret päripäeva.
F
K
innitage esimene konks rõngasse 3
kindalaekas.
F
K
innitage esimene konks rõngasse 4
kindalaekas.
F
I
stme seljatoe oma kohale paigutamiseks
vajutage ühe käega tugevasti istme
ülaosale, et iste liiguks allapoole kuni oma
kohale lukustumiseni.
Ergonoomia ja mugavus

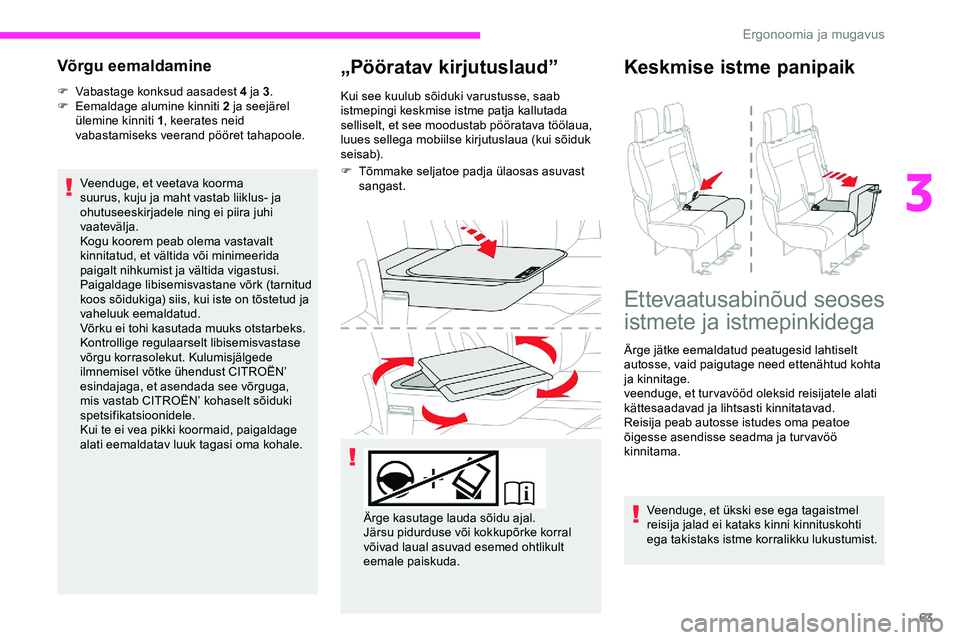

Page 65 of 324

63
Võrgu eemaldamine
F Vabastage konksud aasadest 4 ja 3.
F E emaldage alumine kinniti 2 ja seejärel
ülemine kinniti 1 , keerates neid
vabastamiseks veerand pööret tahapoole.
Veenduge, et veetava koorma
suurus, kuju ja maht vastab liiklus- ja
ohutuseeskirjadele ning ei piira juhi
vaatevälja.
Kogu koorem peab olema vastavalt
kinnitatud, et vältida või minimeerida
paigalt nihkumist ja vältida vigastusi.
Paigaldage libisemisvastane võrk (tarnitud
koos sõidukiga) siis, kui iste on tõstetud ja
vaheluuk eemaldatud.
Võrku ei tohi kasutada muuks otstarbeks.
Kontrollige regulaarselt libisemisvastase
võrgu korrasolekut. Kulumisjälgede
ilmnemisel võtke ühendust CITROËN’
esindajaga, et asendada see võrguga,
mis vastab CITROËN’ kohaselt sõiduki
spetsifikatsioonidele.
Kui te ei vea pikki koormaid, paigaldage
alati eemaldatav luuk tagasi oma kohale.
„Pööratav kirjutuslaud”
Kui see kuulub sõiduki varustusse, saab
istmepingi keskmise istme patja kallutada
selliselt, et see moodustab pööratava töölaua,
luues sellega mobiilse kirjutuslaua (kui sõiduk
seisab).
F
T
õmmake seljatoe padja ülaosas asuvast
sangast.
Keskmise istme panipaik
Ärge kasutage lauda sõidu ajal.
Järsu pidurduse või kokkupõrke korral
võivad laual asuvad esemed ohtlikult
eemale paiskuda.
Ettevaatusabinõud seoses
istmete ja istmepinkidega
Ärge jätke eemaldatud peatugesid lahtiselt
autosse, vaid paigutage need ettenähtud kohta
ja kinnitage.
veenduge, et turvavööd oleksid reisijatele alati
kättesaadavad ja lihtsasti kinnitatavad.
Reisija peab autosse istudes oma peatoe
õigesse asendisse seadma ja turvavöö
kinnitama.
Veenduge, et ükski ese ega tagaistmel
reisija jalad ei kataks kinni kinnituskohti
ega takistaks istme korralikku lukustumist.
3
Ergonoomia ja mugavus

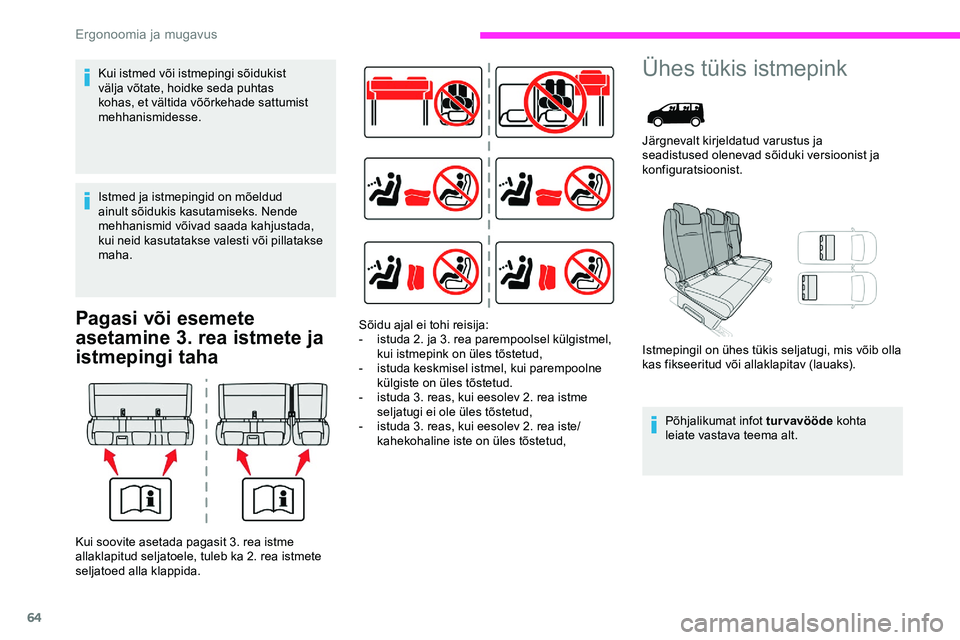

Page 66 of 324

64
Pagasi või esemete
asetamine 3. rea istmete ja
istmepingi taha
Ühes tükis istmepink
Järgnevalt kirjeldatud varustus ja
seadistused olenevad sõiduki versioonist ja
konfiguratsioonist.
Istmepingil on ühes tükis seljatugi, mis võib olla
kas fikseeritud või allaklapitav (lauaks).Põhjalikumat infot turvavööde kohta
leiate vastava teema alt.
Sõidu ajal ei tohi reisija:
-
i
studa 2. ja 3. rea parempoolsel külgistmel,
kui istmepink on üles tõstetud,
-
i
studa keskmisel istmel, kui parempoolne
külgiste on üles tõstetud.
-
i
studa 3. reas, kui eesolev 2. rea istme
seljatugi ei ole üles tõstetud,
-
i
studa 3. reas, kui eesolev 2. rea iste/
kahekohaline iste on üles tõstetud,
Kui soovite asetada pagasit 3. rea istme
allaklapitud seljatoele, tuleb ka 2. rea istmete
seljatoed alla klappida. Kui istmed või istmepingi sõidukist
välja võtate, hoidke seda puhtas
kohas, et vältida võõrkehade sattumist
mehhanismidesse.
Istmed ja istmepingid on mõeldud
ainult sõidukis kasutamiseks. Nende
mehhanismid võivad saada kahjustada,
kui neid kasutatakse valesti või pillatakse
maha.
Ergonoomia ja mugavus

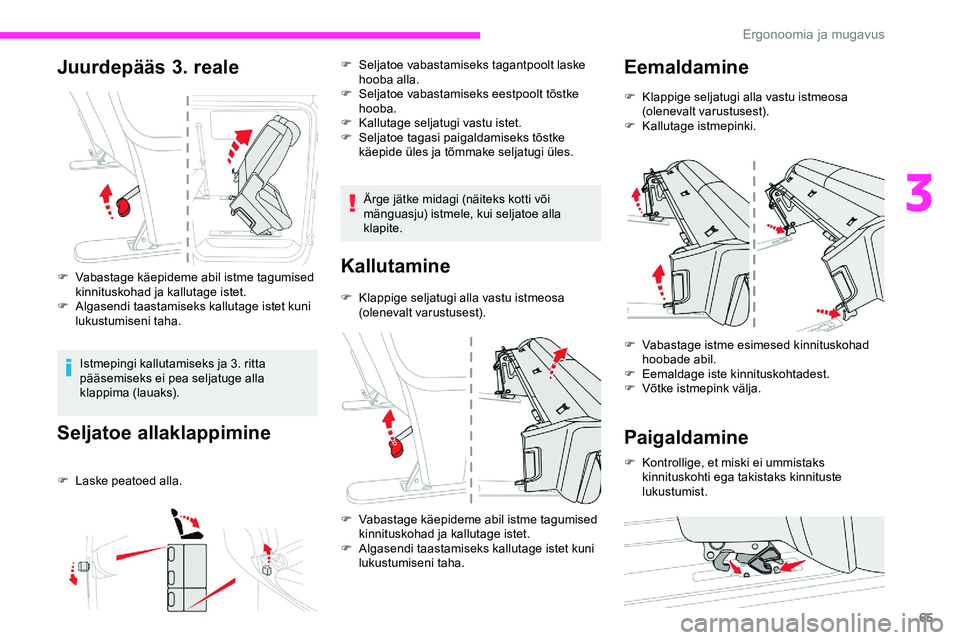

Page 67 of 324

65
Juurdepääs 3. reale
F Vabastage käepideme abil istme tagumised kinnituskohad ja kallutage istet.
F
A
lgasendi taastamiseks kallutage istet kuni
lukustumiseni taha.
Istmepingi kallutamiseks ja 3. ritta
pääsemiseks ei pea seljatuge alla
klappima (lauaks).
Seljatoe allaklappimine
F Laske peatoed alla. F
S
eljatoe vabastamiseks tagantpoolt laske
hooba alla.
F
S
eljatoe vabastamiseks eestpoolt tõstke
hooba.
F
K
allutage seljatugi vastu istet.
F
S
eljatoe tagasi paigaldamiseks tõstke
käepide üles ja tõmmake seljatugi üles.
Ärge jätke midagi (näiteks kotti või
mänguasju) istmele, kui seljatoe alla
klapite.
Kallutamine
F Klappige seljatugi alla vastu istmeosa (olenevalt varustusest).
F
V
abastage käepideme abil istme tagumised
kinnituskohad ja kallutage istet.
F
A
lgasendi taastamiseks kallutage istet kuni
lukustumiseni taha.
Eemaldamine
F Klappige seljatugi alla vastu istmeosa (olenevalt varustusest).
F
K
allutage istmepinki.
F
V
abastage istme esimesed kinnituskohad
hoobade abil.
F
E
emaldage iste kinnituskohtadest.
F
V
õtke istmepink välja.
Paigaldamine
F Kontrollige, et miski ei ummistaks kinnituskohti ega takistaks kinnituste
lukustumist.
3
Ergonoomia ja mugavus

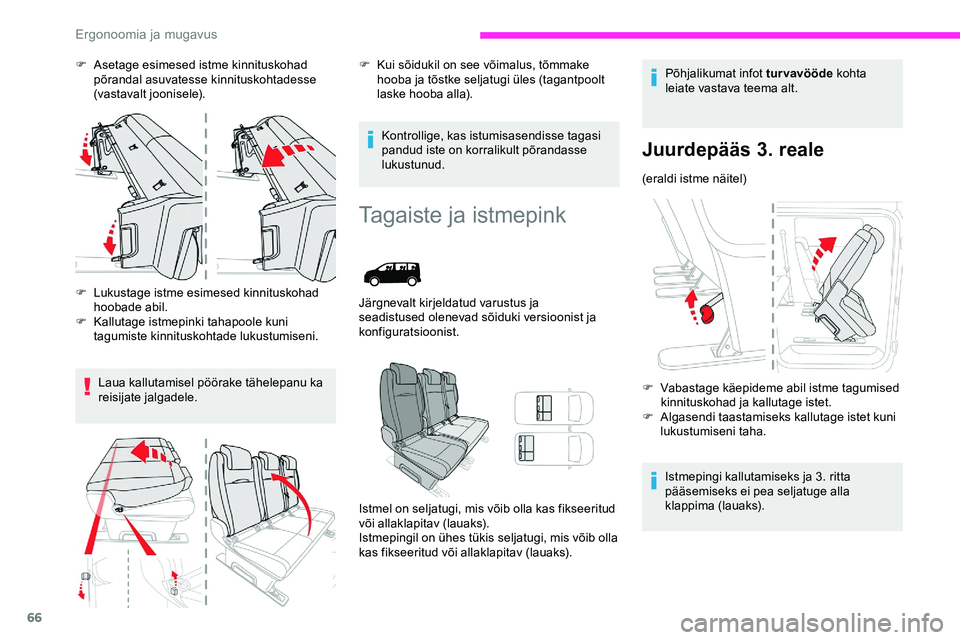

Page 68 of 324

66
F Asetage esimesed istme kinnituskohad põrandal asuvatesse kinnituskohtadesse
(vastavalt joonisele).
F
L
ukustage istme esimesed kinnituskohad
hoobade abil.
F
K
allutage istmepinki tahapoole kuni
tagumiste kinnituskohtade lukustumiseni.
Laua kallutamisel pöörake tähelepanu ka
reisijate jalgadele. F
K ui sõidukil on see võimalus, tõmmake
hooba ja tõstke seljatugi üles (tagantpoolt
laske hooba alla).
Kontrollige, kas istumisasendisse tagasi
pandud iste on korralikult põrandasse
lukustunud.
Tagaiste ja istmepink
Järgnevalt kirjeldatud varustus ja
seadistused olenevad sõiduki versioonist ja
konfiguratsioonist.
Istmel on seljatugi, mis võib olla kas fikseeritud
või allaklapitav (lauaks).
Istmepingil on ühes tükis seljatugi, mis võib olla
kas fikseeritud või allaklapitav (lauaks). Põhjalikumat infot turvavööde
kohta
leiate vastava teema alt.
Juurdepääs 3. reale
(eraldi istme näitel)
F
V
abastage käepideme abil istme tagumised
kinnituskohad ja kallutage istet.
F
A
lgasendi taastamiseks kallutage istet kuni
lukustumiseni taha.
Istmepingi kallutamiseks ja 3. ritta
pääsemiseks ei pea seljatuge alla
klappima (lauaks).
Ergonoomia ja mugavus

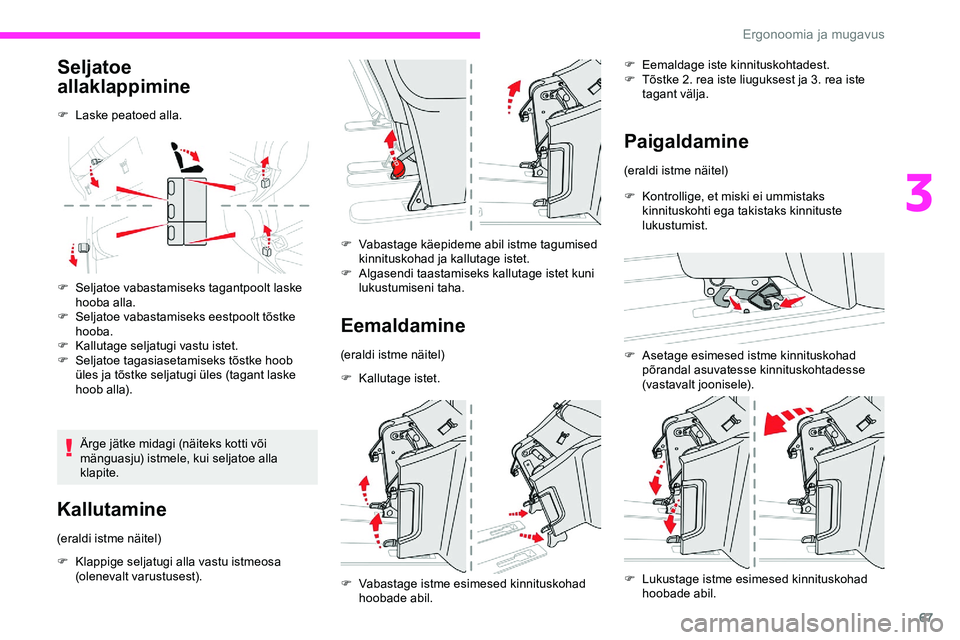

Page 69 of 324

67
Seljatoe
allaklappimine
F Laske peatoed alla.
F
S
eljatoe vabastamiseks tagantpoolt laske
hooba alla.
F
S
eljatoe vabastamiseks eestpoolt tõstke
hooba.
F
K
allutage seljatugi vastu istet.
F
S
eljatoe tagasiasetamiseks tõstke hoob
üles ja tõstke seljatugi üles (tagant laske
hoob alla).
Ärge jätke midagi (näiteks kotti või
mänguasju) istmele, kui seljatoe alla
klapite.
Kallutamine
(eraldi istme näitel)
F
K
lappige seljatugi alla vastu istmeosa
(olenevalt varustusest). F
V
abastage käepideme abil istme tagumised
kinnituskohad ja kallutage istet.
F
A
lgasendi taastamiseks kallutage istet kuni
lukustumiseni taha.
Eemaldamine
(eraldi istme näitel)
F
K
allutage istet. F
E
emaldage iste kinnituskohtadest.
F
T
õstke 2. rea iste liuguksest ja 3. rea iste
tagant välja.
Paigaldamine
(eraldi istme näitel)
F
K
ontrollige, et miski ei ummistaks
kinnituskohti ega takistaks kinnituste
lukustumist.
F
A
setage esimesed istme kinnituskohad
põrandal asuvatesse kinnituskohtadesse
(vastavalt joonisele).
F
L
ukustage istme esimesed kinnituskohad
hoobade abil.
F
V
abastage istme esimesed kinnituskohad
hoobade abil.
3
Ergonoomia ja mugavus
Page 70 of 324

68

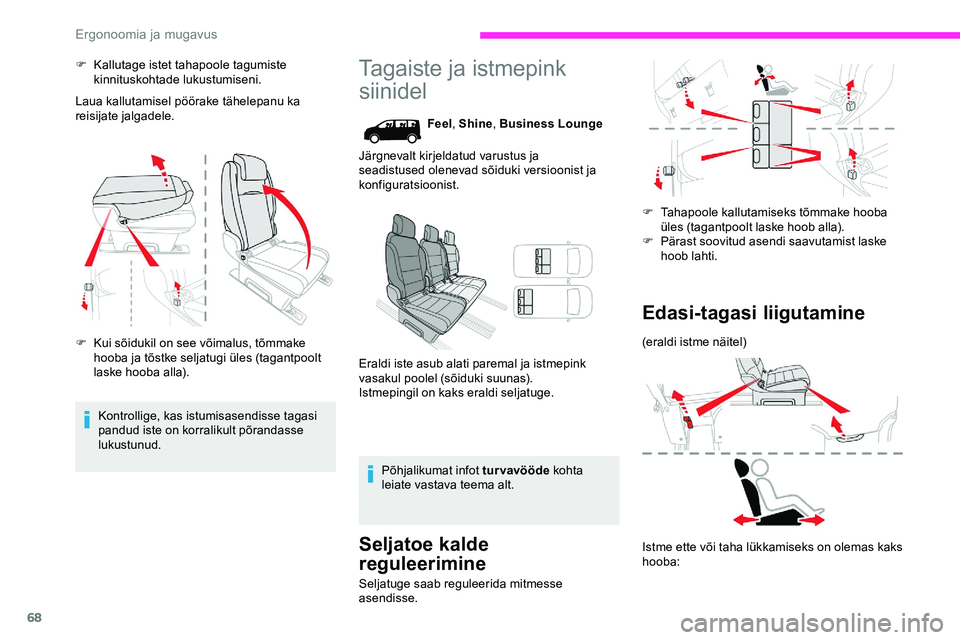

F Kallutage istet tahapoole tagumiste kinnituskohtade lukustumiseni.
Laua kallutamisel pöörake tähelepanu ka
reisijate jalgadele.
F
K
ui sõidukil on see võimalus, tõmmake
hooba ja tõstke seljatugi üles (tagantpoolt
laske hooba alla).
Kontrollige, kas istumisasendisse tagasi
pandud iste on korralikult põrandasse
lukustunud.Tagaiste ja istmepink
siinidel
Feel , Shine , Business Lounge
Järgnevalt kirjeldatud varustus ja
seadistused olenevad sõiduki versioonist ja
konfiguratsioonist.
Eraldi iste asub alati paremal ja istmepink
vasakul poolel (sõiduki suunas).
Istmepingil on kaks eraldi seljatuge.
Põhjalikumat infot turvavööde kohta
leiate vastava teema alt.
Seljatoe kalde
reguleerimine
Seljatuge saab reguleerida mitmesse
asendisse. F
T
ahapoole kallutamiseks tõmmake hooba
üles (tagantpoolt laske hoob alla).
F
P
ärast soovitud asendi saavutamist laske
hoob lahti.
Edasi-tagasi liigutamine
(eraldi istme näitel)
Istme ette või taha lükkamiseks on olemas kaks
hooba:
Ergonoomia ja mugavus
