FIAT 500 2018 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2018, Model line: 500, Model: FIAT 500 2018Pages: 224, PDF-Größe: 4.06 MB
Page 31 of 224
29

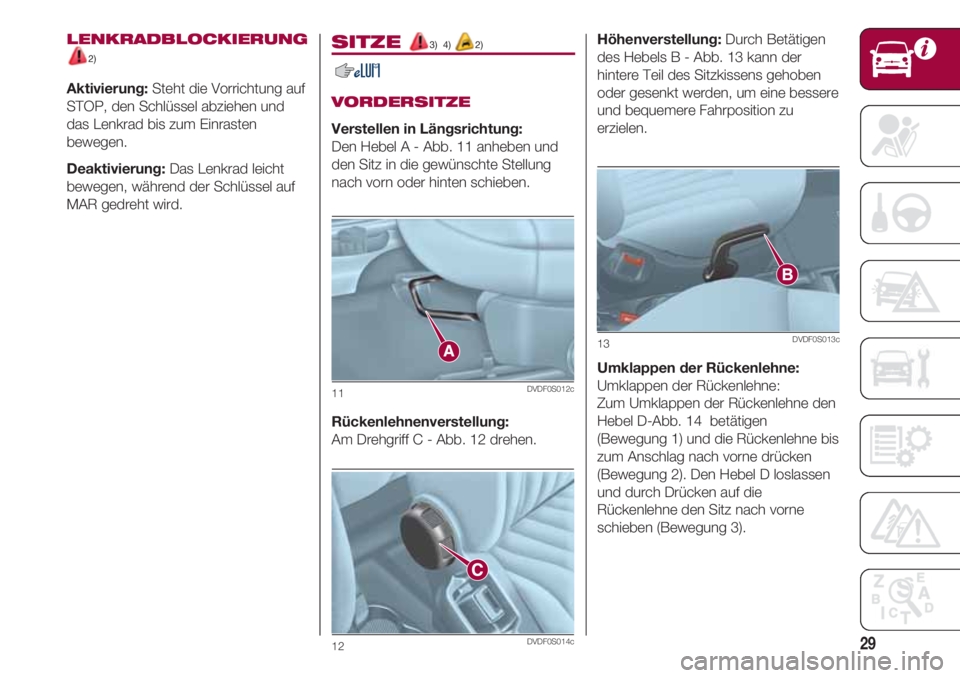

LENKRADBLOCKIERUNG
2)
Aktivierung:Steht die Vorrichtung auf
STOP, den Schlüssel abziehen und
das Lenkrad bis zum Einrasten
bewegen.
Deaktivierung:Das Lenkrad leicht
bewegen, während der Schlüssel auf
MAR gedreht wird.
Höhenverstellung: Durch Betätigen
des Hebels B - Abb. 13 kann der
hintere Teil des Sitzkissens gehoben
oder gesenkt werden, um eine bessere
und bequemere Fahrposition zu
erzielen.
Umklappen der Rückenlehne:
Umklappen der Rückenlehne:
Zum Umklappen der Rückenlehne den
Hebel D-Abb. 14 betätigen
(Bewegung 1) und die Rückenlehne bis
zum Anschlag nach vorne drücken
(Bewegung 2). Den Hebel D loslassen
und durch Drücken auf die
Rückenlehne den Sitz nach vorne
schieben (Bewegung 3).
13DVDF0S013c
SITZE 3) 4) 2)
VORDERSITZE
Verstellen in Längsrichtung:
Den Hebel A - Abb. 11 anheben und
den Sitz in die gewünschte Stellung
nach vorn oder hinten schieben.
Rückenlehnenverstellung:
Am Drehgriff C - Abb. 12 drehen.
11DVDF0S012c
12DVDF0S014c
Page 32 of 224
KENNTNIS DES FAHRZEUGS
30

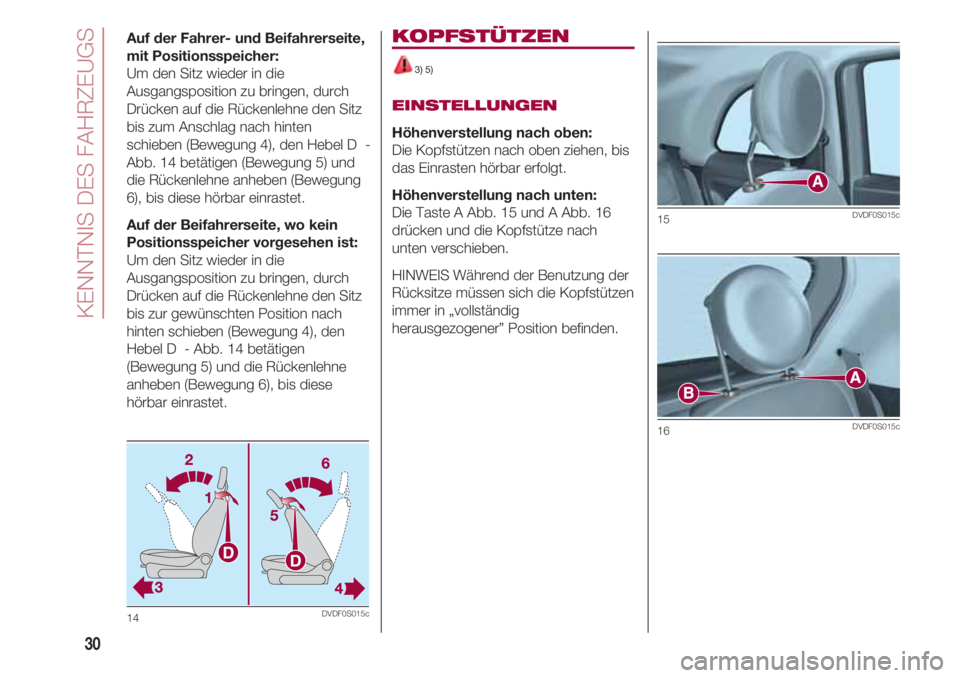

Auf der Fahrer- und Beifahrerseite,
mit Positionsspeicher:
Um den Sitz wieder in die
Ausgangsposition zu bringen, durch
Drücken auf die Rückenlehne den Sitz
bis zum Anschlag nach hinten
schieben (Bewegung 4), den Hebel D -
Abb. 14 betätigen (Bewegung 5) und
die Rückenlehne anheben (Bewegung
6), bis diese hörbar einrastet.
Auf der Beifahrerseite, wo kein
Positionsspeicher vorgesehen ist:
Um den Sitz wieder in die
Ausgangsposition zu bringen, durch
Drücken auf die Rückenlehne den Sitz
bis zur gewünschten Position nach
hinten schieben (Bewegung 4), den
Hebel D - Abb. 14 betätigen
(Bewegung 5) und die Rückenlehne
anheben (Bewegung 6), bis diese
hörbar einrastet.
14DVDF0S015c
KOPFSTÜTZEN
3) 5)
EINSTELLUNGEN
Höhenverstellung nach oben:
Die Kopfstützen nach oben ziehen, bis
das Einrasten hörbar erfolgt.
Höhenverstellung nach unten:
Die Taste A Abb. 15 und A Abb. 16
drücken und die Kopfstütze nach
unten verschieben.
HINWEIS Während der Benutzung der
Rücksitze müssen sich die Kopfstützen
immer in „vollständig
herausgezogener” Position befinden.
15DVDF0S015c
16DVDF0S015c
Page 33 of 224
31

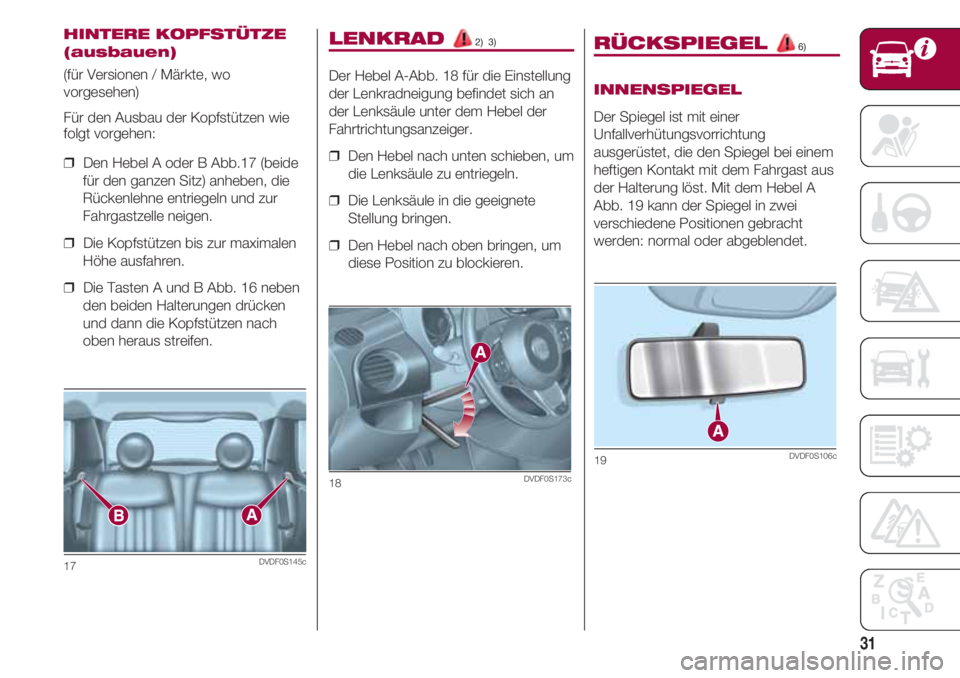

LENKRAD 2) 3)
Der Hebel A-Abb. 18 für die Einstellung
der Lenkradneigung befindet sich an
der Lenksäule unter dem Hebel der
Fahrtrichtungsanzeiger.
❒ Den Hebel nach unten schieben, um
die Lenksäule zu entriegeln.
❒ Die Lenksäule in die geeignete
Stellung bringen.
❒ Den Hebel nach oben bringen, um
diese Position zu blockieren.
RÜCKSPIEGEL 6)
INNENSPIEGEL
Der Spiegel ist mit einer
Unfallverhütungsvorrichtung
ausgerüstet, die den Spiegel bei einem
heftigen Kontakt mit dem Fahrgast aus
der Halterung löst. Mit dem Hebel A
Abb. 19 kann der Spiegel in zwei
verschiedene Positionen gebracht
werden: normal oder abgeblendet.
HINTERE KOPFSTÜTZE
(ausbauen)
(für Versionen / Märkte, wo
vorgesehen)
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
❒ Den Hebel A oder B Abb.17 (beide
für den ganzen Sitz) anheben, die
Rückenlehne entriegeln und zur
Fahrgastzelle neigen.
❒ Die Kopfstützen bis zur maximalen
Höhe ausfahren.
❒ Die Tasten A und B Abb. 16 neben
den beiden Halterungen drücken
und dann die Kopfstützen nach
oben heraus streifen.
17DVDF0S145c
18DVDF0S173c
19DVDF0S106c

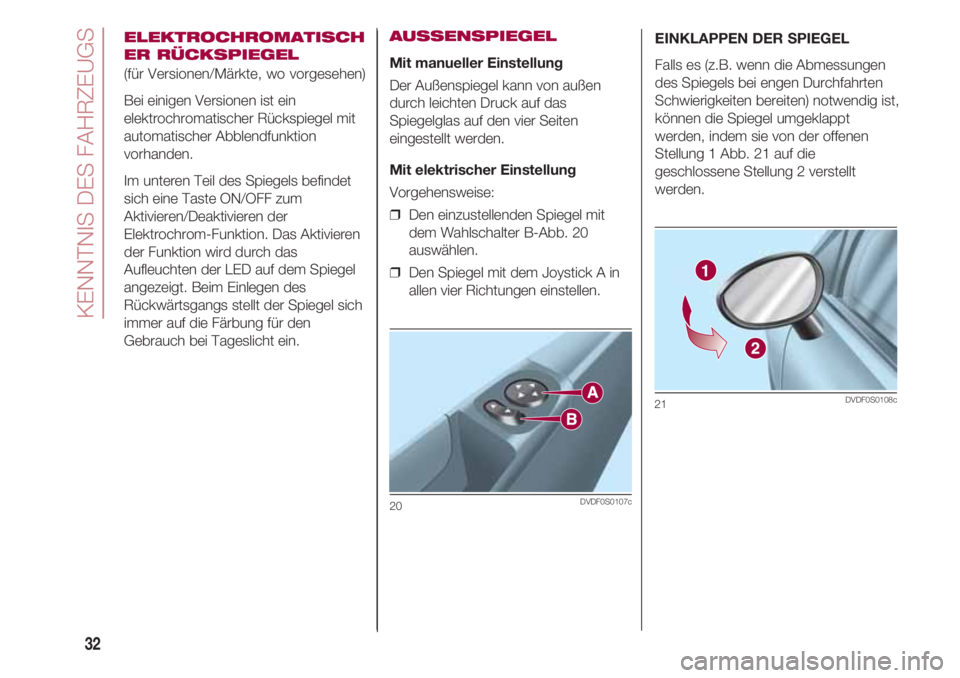

Page 34 of 224
KENNTNIS DES FAHRZEUGS
32
ELEKTROCHROMATISCH
ER RÜCKSPIEGEL
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist ein
elektrochromatischer Rückspiegel mit
automatischer Abblendfunktion
vorhanden.
Im unteren Teil des Spiegels befindet
sich eine Taste ON/OFF zum
Aktivieren/Deaktivieren der
Elektrochrom-Funktion. Das Aktivieren
der Funktion wird durch das
Aufleuchten der LED auf dem Spiegel
angezeigt. Beim Einlegen des
Rückwärtsgangs stellt der Spiegel sich
immer auf die Färbung für den
Gebrauch bei Tageslicht ein.EINKLAPPEN DER SPIEGEL
Falls es (z.B. wenn die Abmessungen
des Spiegels bei engen Durchfahrten
Schwierigkeiten bereiten) notwendig ist,
können die Spiegel umgeklappt
werden, indem sie von der offenen
Stellung 1 Abb. 21 auf die
geschlossene Stellung 2 verstellt
werden.
AUSSENSPIEGEL
Mit manueller Einstellung
Der Außenspiegel kann von außen
durch leichten Druck auf das
Spiegelglas auf den vier Seiten
eingestellt werden.
Mit elektrischer Einstellung
Vorgehensweise:
❒ Den einzustellenden Spiegel mit
dem Wahlschalter B-Abb. 20
auswählen.
❒ Den Spiegel mit dem Joystick A in
allen vier Richtungen einstellen.
20DVDF0S0107c
21DVDF0S0108c
Page 35 of 224
33

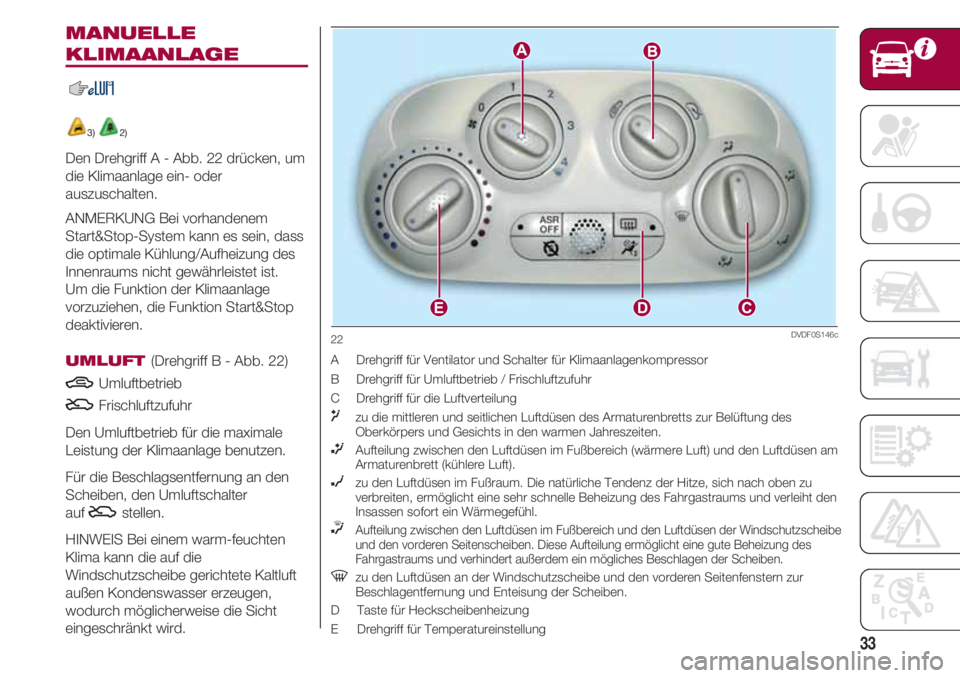

MANUELLE
KLIMAANLAGE
3) 2)
Den Drehgriff A - Abb. 22 drücken, um
die Klimaanlage ein- oder
auszuschalten.
ANMERKUNG Bei vorhandenem
Start&Stop-System kann es sein, dass
die optimale Kühlung/Aufheizung des
Innenraums nicht gewährleistet ist.
Um die Funktion der Klimaanlage
vorzuziehen, die Funktion Start&Stop
deaktivieren.
UMLUFT (Drehgriff B - Abb. 22)
TUmluftbetrieb
UFrischluftzufuhr
Den Umluftbetrieb für die maximale
Leistung der Klimaanlage benutzen.
Für die Beschlagsentfernung an den
Scheiben, den Umluftschalter
auf Ustellen.
HINWEIS Bei einem warm-feuchten
Klima kann die auf die
Windschutzscheibe gerichtete Kaltluft
außen Kondenswasser erzeugen,
wodurch möglicherweise die Sicht
eingeschränkt wird. A Drehgriff für Ventilator und Schalter für Klimaanlagenkompressor
B Drehgriff für Umluftbetrieb / Frischluftzufuhr
C Drehgriff für die Luftverteilung
μ zu die mittleren und seitlichen Luftdüsen des Armaturenbretts zur Belüftung des
Oberkörpers und Gesichts in den warmen Jahreszeiten.
∑ Aufteilung zwischen den Luftdüsen im Fußbereich (wärmere Luft) und den Luftdüsen am
Armaturenbrett (kühlere Luft).
∂zu den Luftdüsen im Fußraum. Die natürliche Tendenz der Hitze, sich nach oben zu
verbreiten, ermöglicht eine sehr schnelle Beheizung des Fahrgastraums und verleiht den
Insassen sofort ein Wärmegefühl.
∏Aufteilung zwischen den Luftdüsen im Fußbereich und den Luftdüsen der Windschutzscheibe
und den vorderen Seitenscheiben. Diese Aufteilung ermöglicht eine gute Beheizung des
Fahrgastraums und verhindert außerdem ein mögliches Beschlagen der Scheiben.
- zu den Luftdüsen an der Windschutzscheibe und den vorderen Seitenfenstern zur
Beschlagentfernung und Enteisung der Scheiben.
D Taste für Heckscheibenheizung
E Drehgriff für Temperatureinstellung
22DVDF0S146c
Page 36 of 224
KENNTNIS DES FAHRZEUGS
34

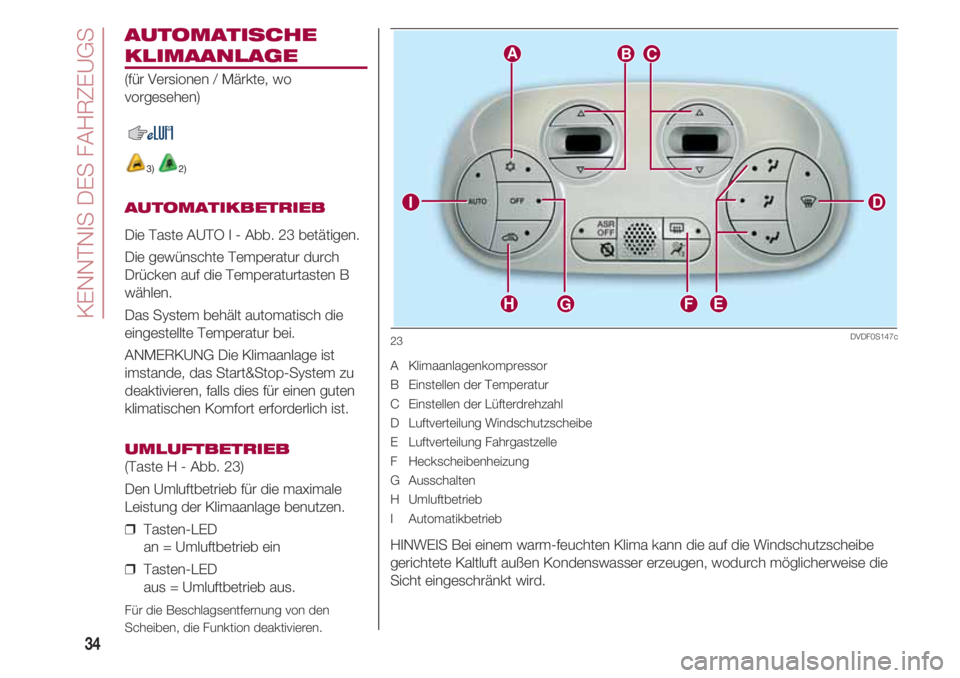

AUTOMATISCHE
KLIMAANLAGE
(für Versionen / Märkte, wo
vorgesehen)
3) 2)
AUTOMATIKBETRIEB
Die Taste AUTO I - Abb. 23 betätigen.
Die gewünschte Temperatur durch
Drücken auf die Temperaturtasten B
wählen.
Das System behält automatisch die
eingestellte Temperatur bei.
ANMERKUNG Die Klimaanlage ist
imstande, das Start&Stop-System zu
deaktivieren, falls dies für einen guten
klimatischen Komfort erforderlich ist.
UMLUFTBETRIEB
(Taste H - Abb. 23)
Den Umluftbetrieb für die maximale
Leistung der Klimaanlage benutzen.
❒ Tasten-LED
an = Umluftbetrieb ein
❒ Tasten-LED
aus = Umluftbetrieb aus.
Für die Beschlagsentfernung von den
Scheiben, die Funktion deaktivieren.
23
EF
ABC
D
HG
I
DVDF0S147c
A Klimaanlagenkompressor
B Einstellen der Temperatur
C Einstellen der Lüfterdrehzahl
D Luftverteilung Windschutzscheibe
E Luftverteilung Fahrgastzelle
F Heckscheibenheizung
G Ausschalten
H Umluftbetrieb
I Automatikbetrieb
HINWEIS Bei einem warm-feuchten Klima kann die auf die Windschutzscheibe
gerichtete Kaltluft außen Kondenswasser erzeugen, wodurch möglicherweise die
Sicht eingeschränkt wird.
Page 37 of 224
35

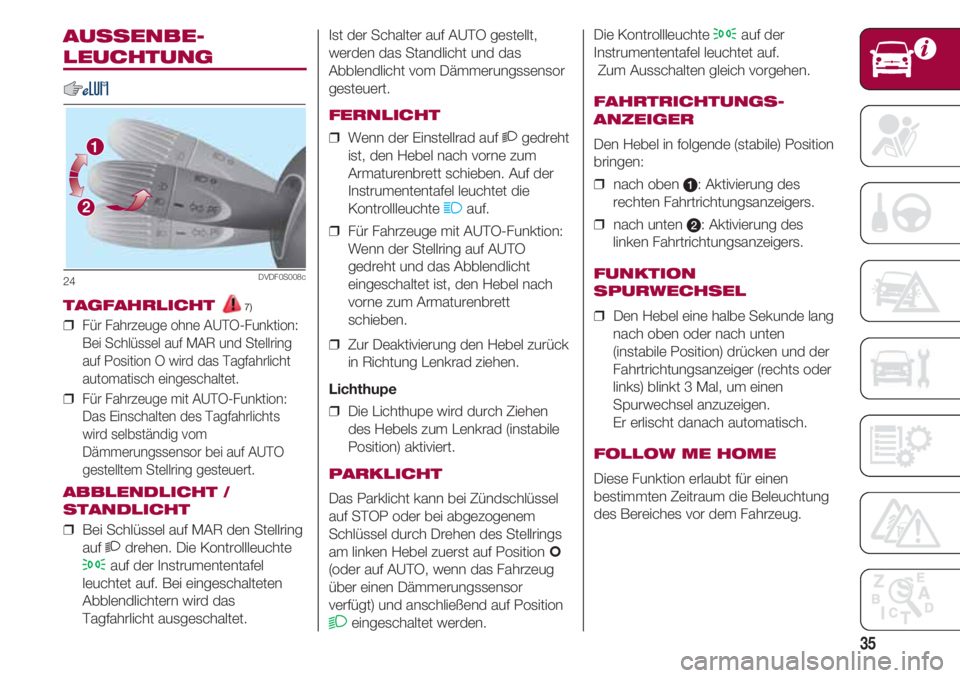

Ist der Schalter auf AUTO gestellt,
werden das Standlicht und das
Abblendlicht vom Dämmerungssensor
gesteuert.
FERNLICHT
❒ Wenn der Einstellrad auf 2gedreht
ist, den Hebel nach vorne zum
Armaturenbrett schieben. Auf der
Instrumententafel leuchtet die
Kontrollleuchte
1auf.
❒ Für Fahrzeuge mit AUTO-Funktion:
Wenn der Stellring auf AUTO
gedreht und das Abblendlicht
eingeschaltet ist, den Hebel nach
vorne zum Armaturenbrett
schieben.
❒ Zur Deaktivierung den Hebel zurück
in Richtung Lenkrad ziehen.
Lichthupe
❒ Die Lichthupe wird durch Ziehen
des Hebels zum Lenkrad (instabile
Position) aktiviert.
PARKLICHT
Das Parklicht kann bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings
am linken Hebel zuerst auf Position
(oder auf AUTO, wenn das Fahrzeug
über einen Dämmerungssensor
verfügt) und anschließend auf Position
2eingeschaltet werden.Die Kontrollleuchte
3auf der
Instrumententafel leuchtet auf.
Zum Ausschalten gleich vorgehen.
FAHRTRICHTUNGS-
ANZEIGER
Den Hebel in folgende (stabile) Position
bringen:
❒ nach oben a: Aktivierung des
rechten Fahrtrichtungsanzeigers.
❒ nach unten b: Aktivierung des
linken Fahrtrichtungsanzeigers.
FUNKTION
SPURWECHSEL
❒ Den Hebel eine halbe Sekunde lang
nach oben oder nach unten
(instabile Position) drücken und der
Fahrtrichtungsanzeiger (rechts oder
links) blinkt 3 Mal, um einen
Spurwechsel anzuzeigen.
Er erlischt danach automatisch.
FOLLOW ME HOME
Diese Funktion erlaubt für einen
bestimmten Zeitraum die Beleuchtung
des Bereiches vor dem Fahrzeug.
AUSSENBE-
LEUCHTUNG
TAGFAHRLICHT 7)
❒ Für Fahrzeuge ohne AUTO-Funktion:
Bei Schlüssel auf MAR und Stellring
auf Position O wird das Tagfahrlicht
automatisch eingeschaltet.
❒ Für Fahrzeuge mit AUTO-Funktion:
Das Einschalten des Tagfahrlichts
wird selbständig vom
Dämmerungssensor bei auf AUTO
gestelltem Stellring gesteuert.
ABBLENDLICHT /
STANDLICHT
❒ Bei Schlüssel auf MAR den Stellring
auf 2drehen. Die Kontrollleuchte
3auf der Instrumententafel
leuchtet auf. Bei eingeschalteten
Abblendlichtern wird das
Tagfahrlicht ausgeschaltet.
24
1
2
DVDF0S008c

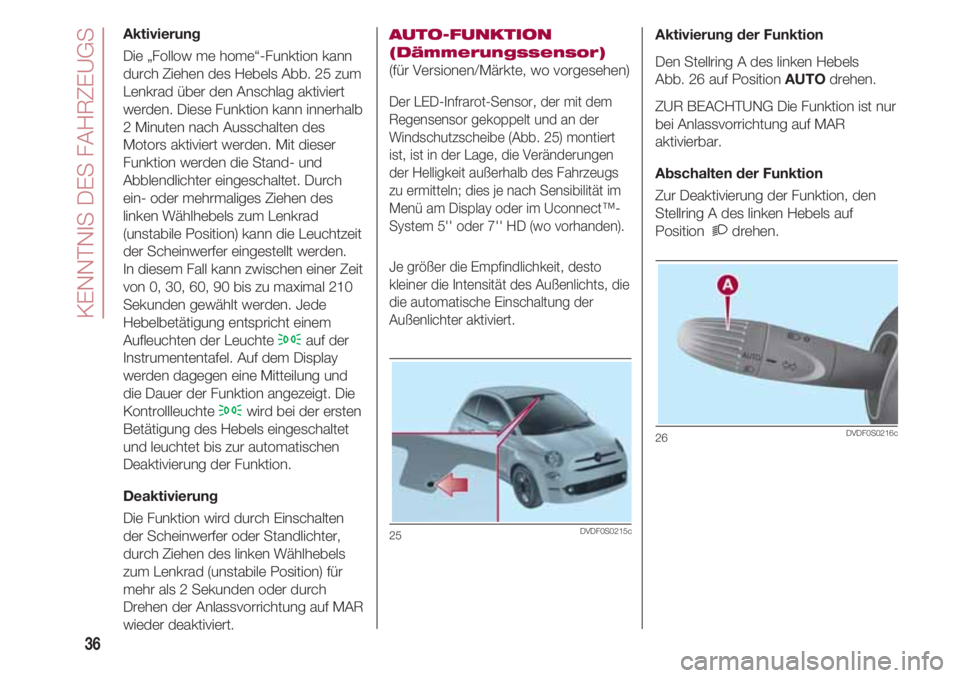

Page 38 of 224
KENNTNIS DES FAHRZEUGS
36
Aktivierung
Die „Follow me home“-Funktion kann
durch Ziehen des Hebels Abb. 25 zum
Lenkrad über den Anschlag aktiviert
werden. Diese Funktion kann innerhalb
2 Minuten nach Ausschalten des
Motors aktiviert werden. Mit dieser
Funktion werden die Stand- und
Abblendlichter eingeschaltet. Durch
ein- oder mehrmaliges Ziehen des
linken Wählhebels zum Lenkrad
(unstabile Position) kann die Leuchtzeit
der Scheinwerfer eingestellt werden.
In diesem Fall kann zwischen einer Zeit
von 0, 30, 60, 90 bis zu maximal 210
Sekunden gewählt werden. Jede
Hebelbetätigung entspricht einem
Aufleuchten der Leuchte
3auf der
Instrumententafel. Auf dem Display
werden dagegen eine Mitteilung und
die Dauer der Funktion angezeigt. Die
Kontrollleuchte
3wird bei der ersten
Betätigung des Hebels eingeschaltet
und leuchtet bis zur automatischen
Deaktivierung der Funktion.
Deaktivierung
Die Funktion wird durch Einschalten
der Scheinwerfer oder Standlichter,
durch Ziehen des linken Wählhebels
zum Lenkrad (unstabile Position) für
mehr als 2 Sekunden oder durch
Drehen der Anlassvorrichtung auf MAR
wieder deaktiviert.
AUTO-FUNKTION
(Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)
Der LED-Infrarot-Sensor, der mit dem
Regensensor gekoppelt und an der
Windschutzscheibe (Abb. 25) montiert
ist, ist in der Lage, die Veränderungen
der Helligkeit außerhalb des Fahrzeugs
zu ermitteln; dies je nach Sensibilität im
Menü am Display oder im Uconnect™-
System 5'' oder 7'' HD (wo vorhanden).
Je größer die Empfindlichkeit, desto
kleiner die Intensität des Außenlichts, die
die automatische Einschaltung der
Außenlichter aktiviert.
25DVDF0S0215c
Aktivierung der Funktion
Den Stellring A des linken Hebels
Abb. 26 auf Position AUTOdrehen.
ZUR BEACHTUNG Die Funktion ist nur
bei Anlassvorrichtung auf MAR
aktivierbar.
Abschalten der Funktion
Zur Deaktivierung der Funktion, den
Stellring A des linken Hebels auf
Position 2drehen.
26DVDF0S0216c
Page 39 of 224
37

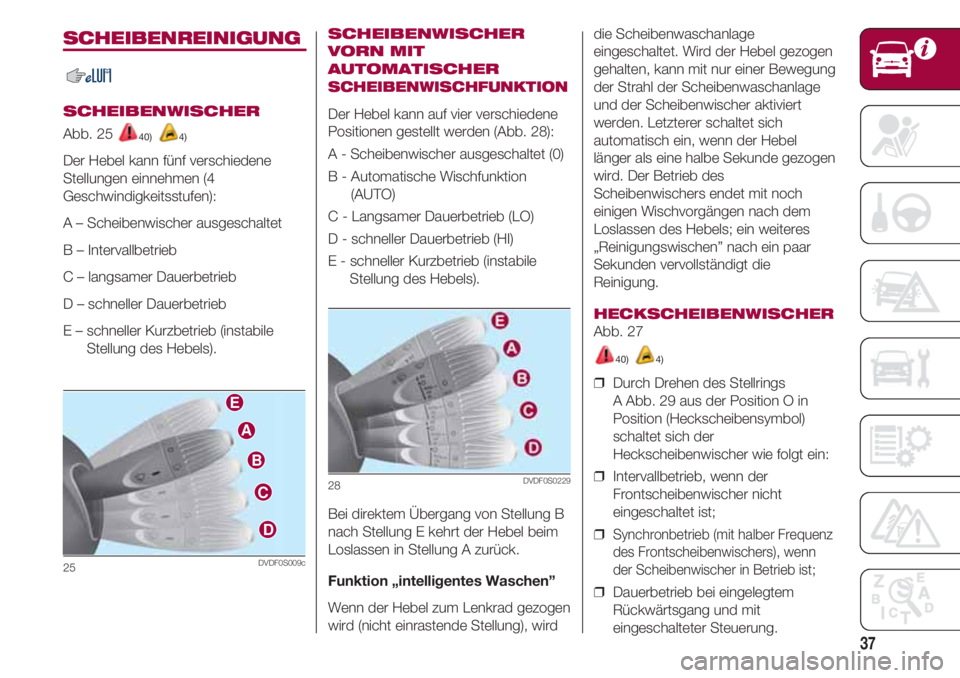

SCHEIBENREINIGUNG
SCHEIBENWISCHER
Abb. 25 40) 4)
Der Hebel kann fünf verschiedene
Stellungen einnehmen (4
Geschwindigkeitsstufen):
A – Scheibenwischer ausgeschaltet
B – Intervallbetrieb
C – langsamer Dauerbetrieb
D – schneller Dauerbetrieb
E – schneller Kurzbetrieb (instabile
Stellung des Hebels).
SCHEIBENWISCHER
VORN MIT
AUTOMATISCHER
SCHEIBENWISCHFUNKTION
Der Hebel kann auf vier verschiedene
Positionen gestellt werden (Abb. 28):
A - Scheibenwischer ausgeschaltet (0)
B - Automatische Wischfunktion
(AUTO)
C - Langsamer Dauerbetrieb (LO)
D - schneller Dauerbetrieb (HI)
E - schneller Kurzbetrieb (instabile
Stellung des Hebels).
Bei direktem Übergang von Stellung B
nach Stellung E kehrt der Hebel beim
Loslassen in Stellung A zurück.
Funktion „intelligentes Waschen”
Wenn der Hebel zum Lenkrad gezogen
wird (nicht einrastende Stellung), wird
28DVDF0S0229
die Scheibenwaschanlage
eingeschaltet. Wird der Hebel gezogen
gehalten, kann mit nur einer Bewegung
der Strahl der Scheibenwaschanlage
und der Scheibenwischer aktiviert
werden. Letzterer schaltet sich
automatisch ein, wenn der Hebel
länger als eine halbe Sekunde gezogen
wird. Der Betrieb des
Scheibenwischers endet mit noch
einigen Wischvorgängen nach dem
Loslassen des Hebels; ein weiteres
„Reinigungswischen” nach ein paar
Sekunden vervollständigt die
Reinigung.
HECKSCHEIBENWISCHER
Abb. 27
40) 4)
❒ Durch Drehen des Stellrings
A Abb. 29 aus der Position O in
Position (Heckscheibensymbol)
schaltet sich der
Heckscheibenwischer wie folgt ein:
❒ Intervallbetrieb, wenn der
Frontscheibenwischer nicht
eingeschaltet ist;
❒
Synchronbetrieb (mit halber Frequenz
des Frontscheibenwischers), wenn
der Scheibenwischer in Betrieb ist;
❒ Dauerbetrieb bei eingelegtem
Rückwärtsgang und mit
eingeschalteter Steuerung.
25
E
A
B
C
D
DVDF0S009c
Page 40 of 224

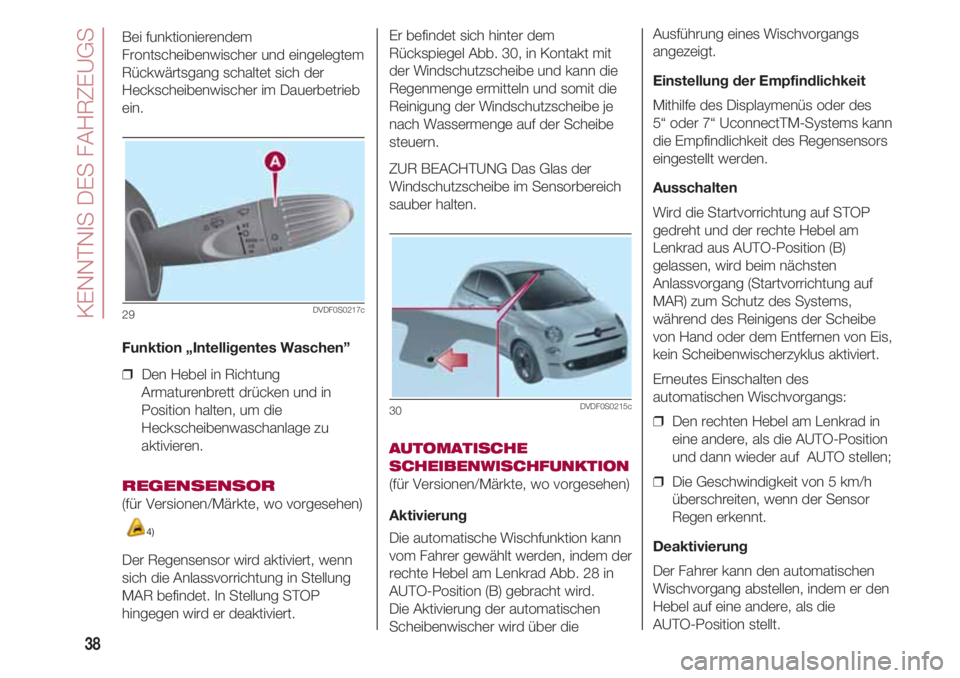

KENNTNIS DES FAHRZEUGS
38
Bei funktionierendem
Frontscheibenwischer und eingelegtem
Rückwärtsgang schaltet sich der
Heckscheibenwischer im Dauerbetrieb
ein.
Funktion „Intelligentes Waschen”
❒ Den Hebel in Richtung
Armaturenbrett drücken und in
Position halten, um die
Heckscheibenwaschanlage zu
aktivieren.
REGENSENSOR
(für Versionen/Märkte, wo vorgesehen)
4)
Der Regensensor wird aktiviert, wenn
sich die Anlassvorrichtung in Stellung
MAR befindet. In Stellung STOP
hingegen wird er deaktiviert.
29DVDF0S0217c
Er befindet sich hinter dem
Rückspiegel Abb. 30, in Kontakt mit
der Windschutzscheibe und kann die
Regenmenge ermitteln und somit die
Reinigung der Windschutzscheibe je
nach Wassermenge auf der Scheibe
steuern.
ZUR BEACHTUNG Das Glas der
Windschutzscheibe im Sensorbereich
sauber halten.
AUTOMATISCHE
SCHEIBENWISCHFUNKTION
(für Versionen/Märkte, wo vorgesehen)
Aktivierung
Die automatische Wischfunktion kann
vom Fahrer gewählt werden, indem der
rechte Hebel am Lenkrad Abb. 28 in
AUTO-Position (B) gebracht wird.
Die Aktivierung der automatischen
Scheibenwischer wird über die
30DVDF0S0215c
Ausführung eines Wischvorgangs
angezeigt.
Einstellung der Empfindlichkeit
Mithilfe des Displaymenüs oder des
5“ oder 7“ UconnectTM-Systems kann
die Empfindlichkeit des Regensensors
eingestellt werden.
Ausschalten
Wird die Startvorrichtung auf STOP
gedreht und der rechte Hebel am
Lenkrad aus AUTO-Position (B)
gelassen, wird beim nächsten
Anlassvorgang (Startvorrichtung auf
MAR) zum Schutz des Systems,
während des Reinigens der Scheibe
von Hand oder dem Entfernen von Eis,
kein Scheibenwischerzyklus aktiviert.
Erneutes Einschalten des
automatischen Wischvorgangs:
❒ Den rechten Hebel am Lenkrad in
eine andere, als die AUTO-Position
und dann wieder auf AUTO stellen;
❒ Die Geschwindigkeit von 5 km/h
überschreiten, wenn der Sensor
Regen erkennt.
Deaktivierung
Der Fahrer kann den automatischen
Wischvorgang abstellen, indem er den
Hebel auf eine andere, als die
AUTO-Position stellt.
