F0N0173mfig. 32F0N0174mfig. 33
Inställning av ryggstödets lutning fig. 33
Använd spaken A.
Justering i höjdled fig. 33
Justera med reglagen B eller C för att höja eller sänka den
främre eller bakre delen av sätet.
Rotation av sätet
Det går att vrida sätet 180° mot sätet intill och cirka 35° mot

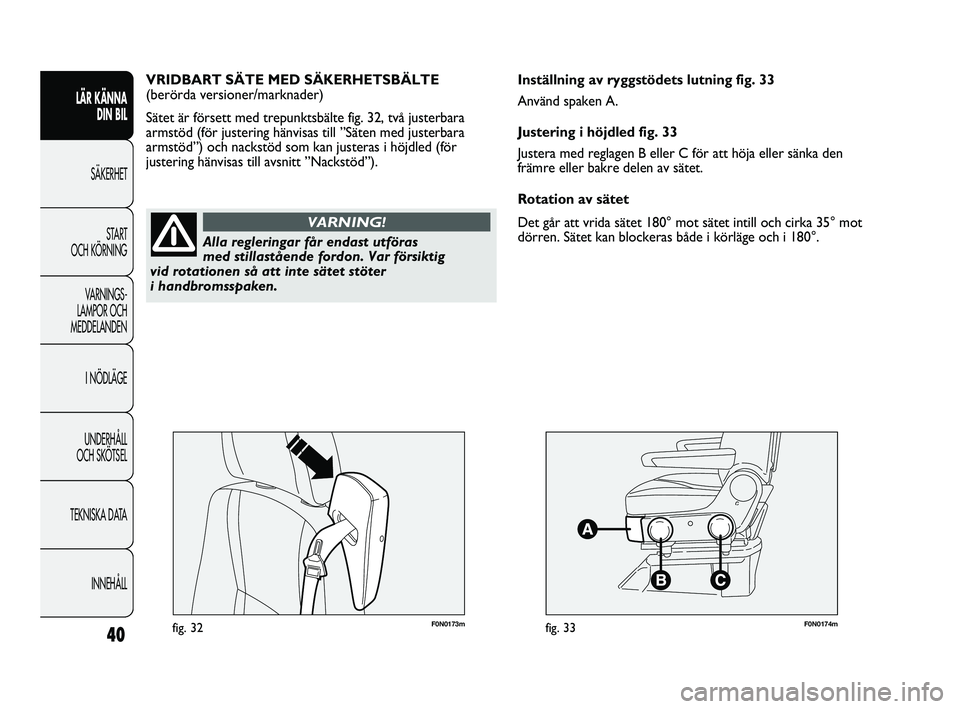

dörren. Sätet kan blockeras både i körläge och i 180°. VRIDBART SÄTE MED SÄKERHETSBÄLTE
(berörda versioner/marknader)
Sätet är försett med trepunktsbälte fig. 32, två justerbara
armstöd (för justering hänvisas till ”Säten med justerbara
armstöd”) och nackstöd som kan justeras i höjdled (för
justering hänvisas till avsnitt ”Nackstöd”).
40
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Alla regleringar får endast utföras
med stillastående fordon. Var försiktig
vid rotationen så att inte sätet stöter
i handbromsspaken.
VARNING!
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:57 AM Page 40

41
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0175mfig. 34F0N0213mfig. 35

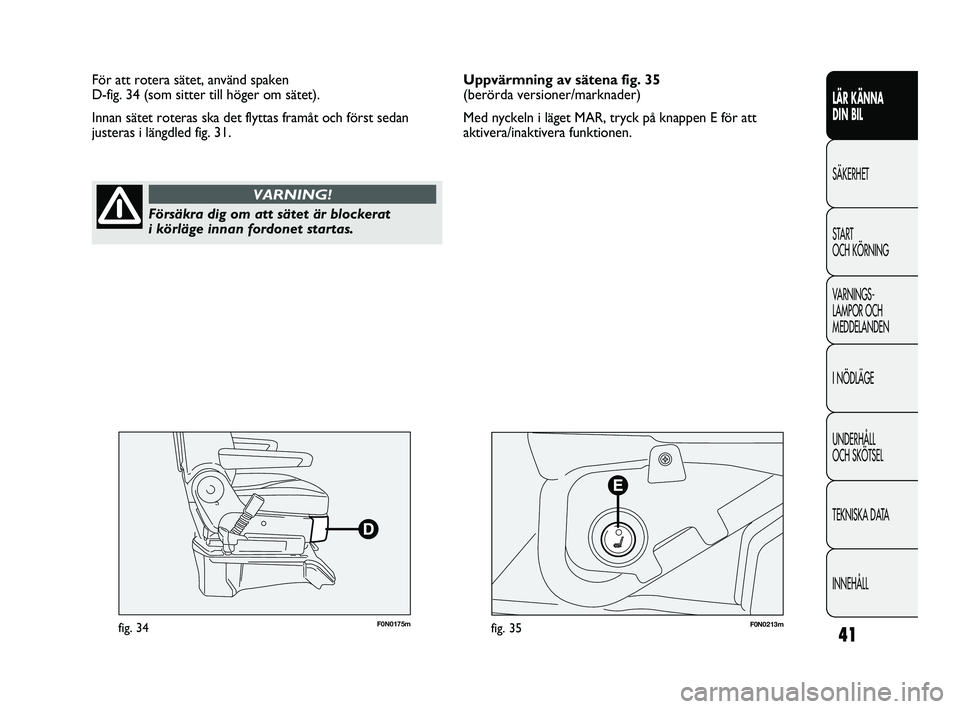

För att rotera sätet, använd spaken
D-fig. 34 (som sitter till höger om sätet).
Innan sätet roteras ska det flyttas framåt och först sedan
justeras i längdled fig. 31.
Försäkra dig om att sätet är blockerat
i körläge innan fordonet startas.
VARNING!
Uppvärmning av sätena fig. 35
(berörda versioner/marknader)
Med nyckeln i läget MAR, tryck på knappen E för att
aktivera/inaktivera funktionen.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:57 AM Page 41

F0N0237mfig. 37
KORG UNDER SÄTE
(berörda versioner/marknader)
Under förarsätet finns en korg A-fig. 37 som kan dras ut
enkelt med respektive krokar som finns på stödbasen.
42
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Ställ inte tunga föremål på klaffbordet. Vid
tvära inbromsningar av fordonet eller stötar
kan dessa föremål kastas mot personer i fordonet
och förorsaka allvarliga skador.
VARNING!

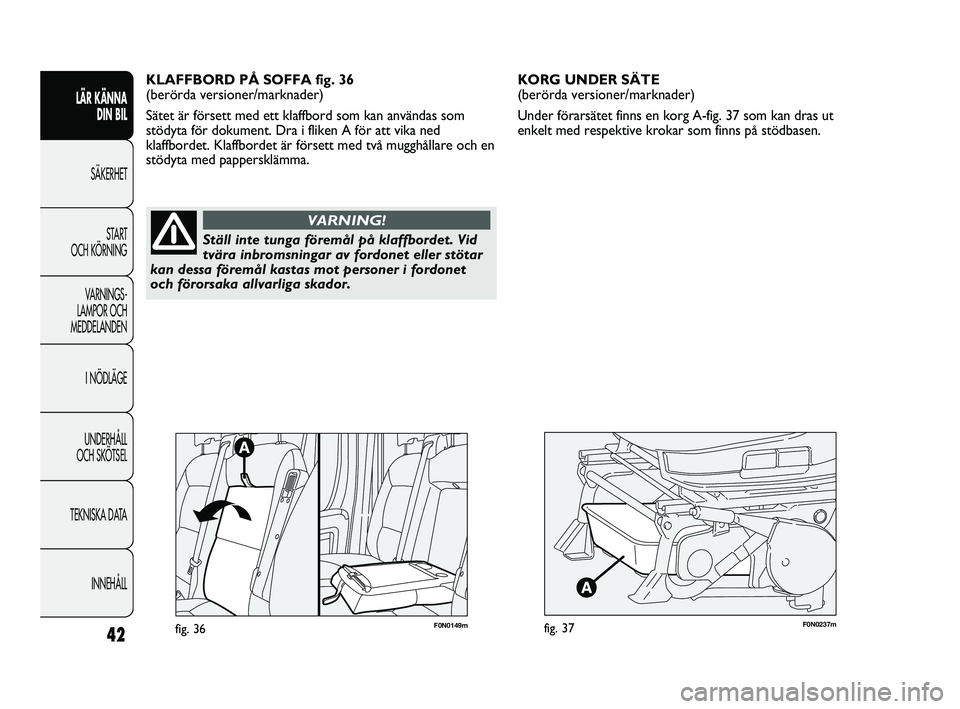

KLAFFBORD PÅ SOFFA fig. 36
(berörda versioner/marknader)
Sätet är försett med ett klaffbord som kan användas som
stödyta för dokument. Dra i fliken A för att vika ned
klaffbordet. Klaffbordet är försett med två mugghållare och en
stödyta med pappersklämma.
F0N0149mfig. 36
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:57 AM Page 42

43
F0N0238mfig. 38

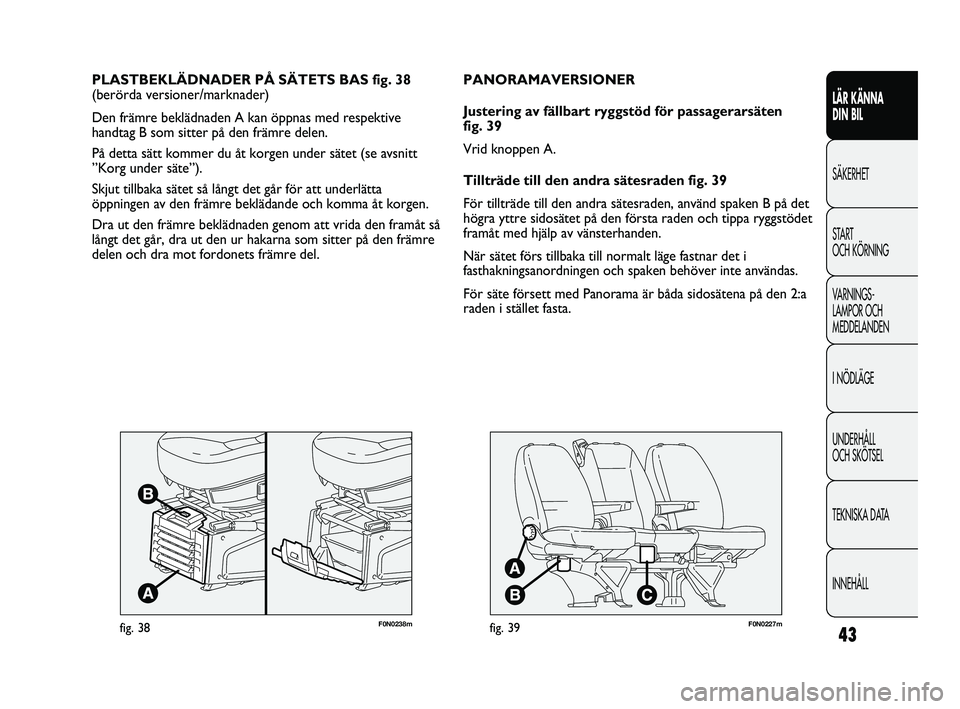

PLASTBEKLÄDNADER PÅ SÄTETS BAS fig. 38
(berörda versioner/marknader)
Den främre beklädnaden A kan öppnas med respektive
handtag B som sitter på den främre delen.
På detta sätt kommer du åt korgen under sätet (se avsnitt
”Korg under säte”).
Skjut tillbaka sätet så långt det går för att underlätta
öppningen av den främre beklädande och komma åt korgen.
Dra ut den främre beklädnaden genom att vrida den framåt så
långt det går, dra ut den ur hakarna som sitter på den främre
delen och dra mot fordonets främre del.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0227mfig. 39
PANORAMAVERSIONER
Justering av fällbart ryggstöd för passagerarsäten
fig. 39
Vrid knoppen A.
Tillträde till den andra sätesraden fig. 39
För tillträde till den andra sätesraden, använd spaken B på det
högra yttre sidosätet på den första raden och tippa ryggstödet
framåt med hjälp av vänsterhanden.
När sätet förs tillbaka till normalt läge fastnar det i
fasthakningsanordningen och spaken behöver inte användas.
För säte försett med Panorama är båda sidosätena på den 2:a
raden i stället fasta.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:57 AM Page 43

F0N0229mfig. 41
Paketposition
Gör så här:
– Dra ut nackstödet ur easy entry-positionen.
– Höj spaken B-fig. 41 (som sitter under spak A-fig. 40) med
högerhanden.
– Rotera ryggstödet 5° bakåt.
– Fäll ryggstödet framåt med vänsterhanden.
44
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0228mfig. 40

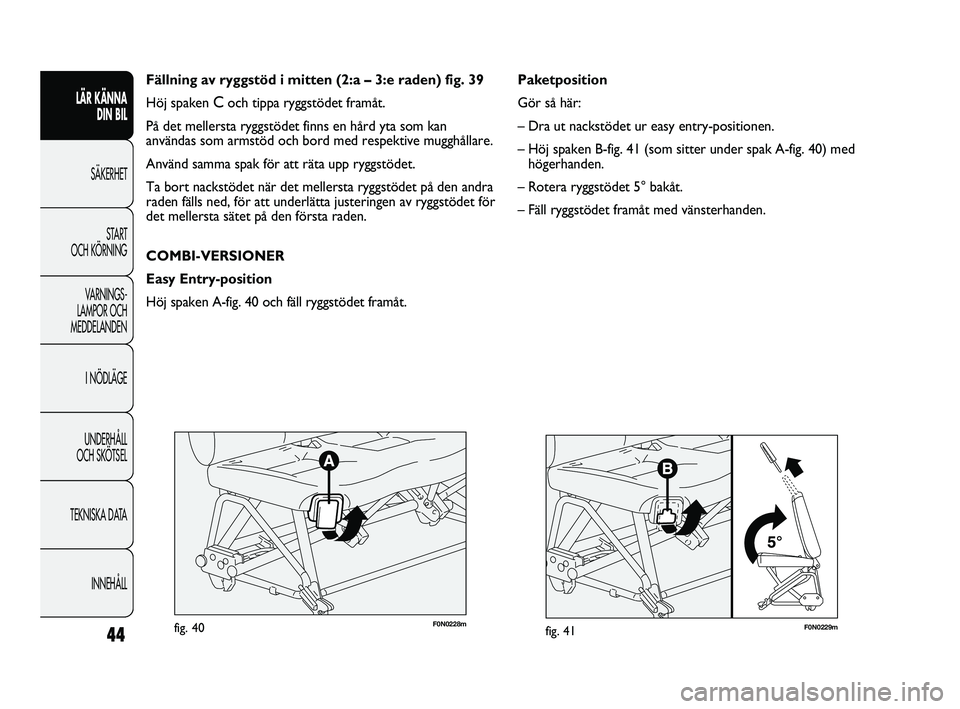

Fällning av ryggstöd i mitten (2:a – 3:e raden) fig. 39
Höj spaken
Coch tippa ryggstödet framåt.
På det mellersta ryggstödet finns en hård yta som kan
användas som armstöd och bord med respektive mugghållare.
Använd samma spak för att räta upp ryggstödet.
Ta bort nackstödet när det mellersta ryggstödet på den andra
raden fälls ned, för att underlätta justeringen av ryggstödet för
det mellersta sätet på den första raden.
COMBI-VERSIONER
Easy Entry-position
Höj spaken A-fig. 40 och fäll ryggstödet framåt.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:57 AM Page 44

45F0N0230mfig. 42
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLFärdas inte med passagerare på den 3:e
raden om den 2:a soffan har tippats. Ställ
dessutom inga tunga föremål på soffans nedfällda
ryggstöd för den 2:a raden. Vid tvära inbromsningar
av fordonet eller stötar kan dessa föremål kastas
mot personer i fordonet och förorsaka allvarliga
skador. För ytterligare information, se vad som
anges på märkplåten som sitter under soffan.
VARNING!

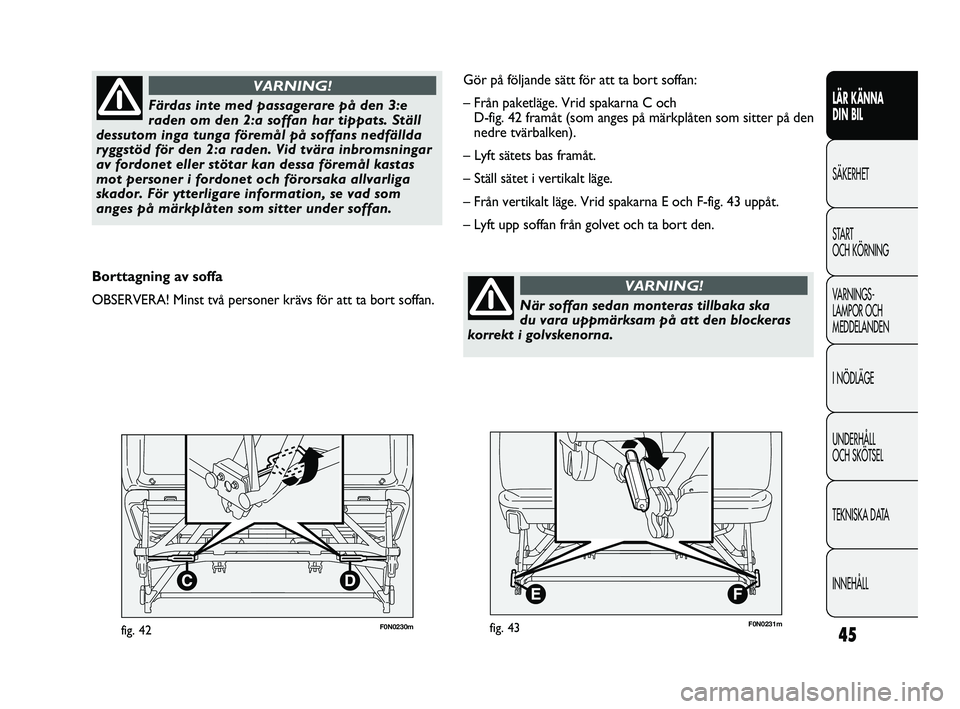

Borttagning av soffa
OBSERVERA! Minst två personer krävs för att ta bort soffan.
F0N0231mfig. 43
Gör på följande sätt för att ta bort soffan:
– Från paketläge. Vrid spakarna C och
D-fig. 42 framåt (som anges på märkplåten som sitter på den
nedre tvärbalken).
– Lyft sätets bas framåt.
– Ställ sätet i vertikalt läge.
– Från vertikalt läge. Vrid spakarna E och F-fig. 43 uppåt.
– Lyft upp soffan från golvet och ta bort den.
När soffan sedan monteras tillbaka ska
du vara uppmärksam på att den blockeras
korrekt i golvskenorna.
VARNING!
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:57 AM Page 45

För att på bästa sätt utnyttja nackstödets skydd, reglera
ryggstödet så att bröstpartiet är rakt och huvudet är så nära
nackstödet som möjligt.
46
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLNackstöden ska ställas in så att det är
huvudet och inte nacken, som vilar mot det.
Endast på det sättet ger nackstöden ett fullgott
skydd.
VARNING!
F0N0020mfig. 44

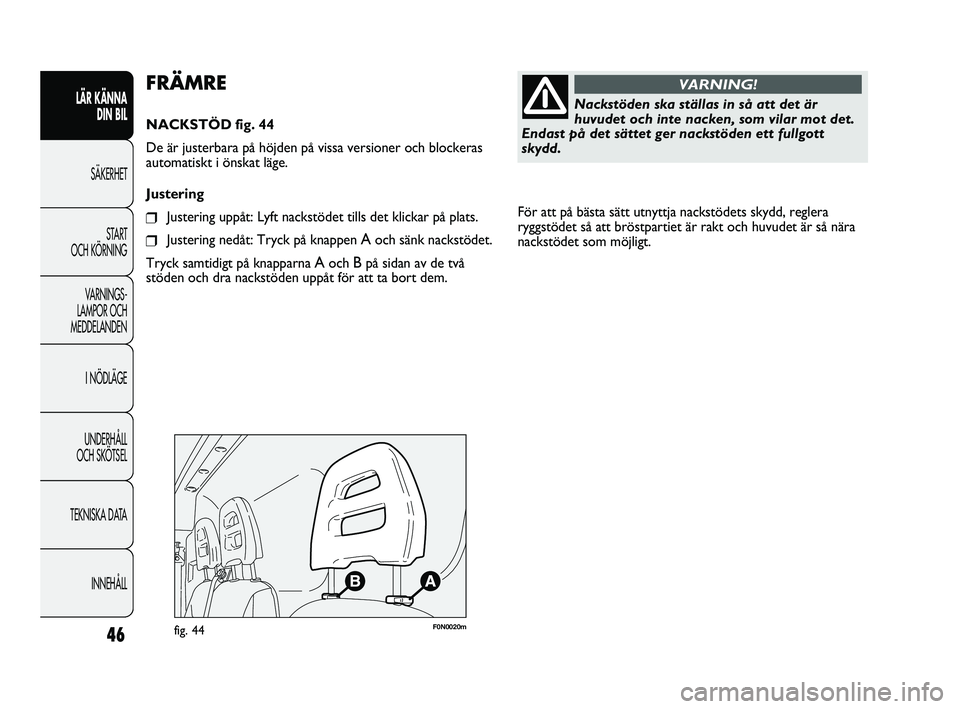

FRÄMRE
NACKSTÖD fig. 44
De är justerbara på höjden på vissa versioner och blockeras
automatiskt i önskat läge.
Justering
❒Justering uppåt: Lyft nackstödet tills det klickar på plats.
❒Justering nedåt: Tryck på knappen Aoch sänk nackstödet.
Tryck samtidigt på knapparna
Aoch Bpå sidan av de två
stöden och dra nackstöden uppåt för att ta bort dem.
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:57 AM Page 46

47F0N0321mfig. 45

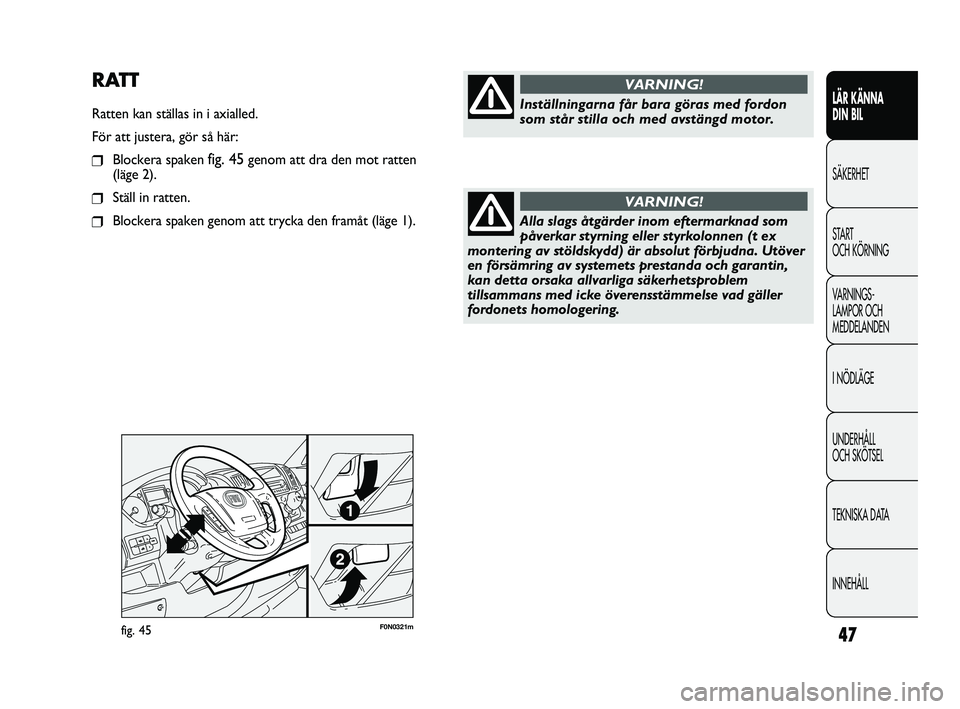

RATT
Ratten kan ställas in i axialled.
För att justera, gör så här:
❒Blockera spaken fig. 45genom att dra den mot ratten
(läge 2).
❒Ställ in ratten.
❒Blockera spaken genom att trycka den framåt (läge 1).
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLInställningarna får bara göras med fordon
som står stilla och med avstängd motor.
VARNING!
Alla slags åtgärder inom eftermarknad som
påverkar styrning eller styrkolonnen (t ex
montering av stöldskydd) är absolut förbjudna. Utöver
en försämring av systemets prestanda och garantin,
kan detta orsaka allvarliga säkerhetsproblem
tillsammans med icke överensstämmelse vad gäller
fordonets homologering.
VARNING!
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 47

48
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0022mfig. 46F0N0024mfig. 47

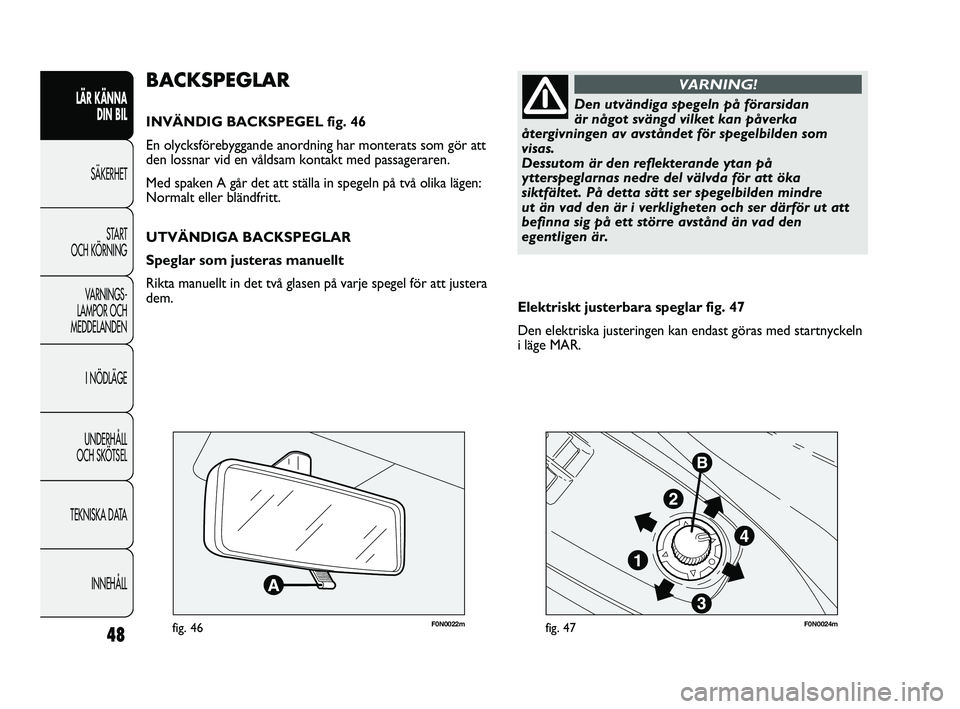

Elektriskt justerbara speglar fig. 47
Den elektriska justeringen kan endast göras med startnyckeln
i läge MAR.
BACKSPEGLAR
INVÄNDIG BACKSPEGEL fig. 46
En olycksförebyggande anordning har monterats som gör att
den lossnar vid en våldsam kontakt med passageraren.
Med spaken A går det att ställa in spegeln på två olika lägen:
Normalt eller bländfritt.
UTVÄNDIGA BACKSPEGLAR
Speglar som justeras manuellt
Rikta manuellt in det två glasen på varje spegel för att justera
dem.
Den utvändiga spegeln på förarsidan
är något svängd vilket kan påverka
återgivningen av avståndet för spegelbilden som
visas.
Dessutom är den reflekterande ytan på
ytterspeglarnas nedre del välvda för att öka
siktfältet. På detta sätt ser spegelbilden mindre
ut än vad den är i verkligheten och ser därför ut att
befinna sig på ett större avstånd än vad den
egentligen är.
VARNING!
037-128 DUCATO LUM SVE 7ed.qxd 6/29/10 9:58 AM Page 48

49

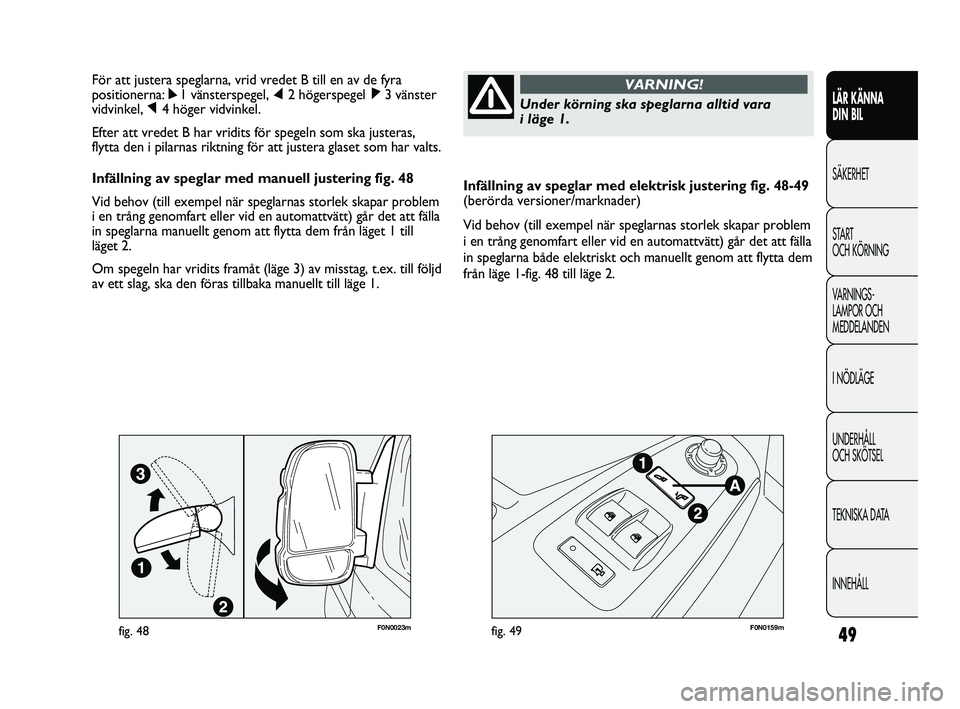

Infällning av speglar med elektrisk justering fig. 48-49
(berörda versioner/marknader)
Vid behov (till exempel när speglarnas storlek skapar problem
i en trång genomfart eller vid en automattvätt) går det att fälla
in speglarna både elektriskt och manuellt genom att flytta dem
från läge 1-fig. 48 till läge 2. För att justera speglarna, vrid vredet B till en av de fyra
positionerna: ÿ1 vänsterspegel, ⁄2 högerspegel ¤3 vänster
vidvinkel, Ÿ4 höger vidvinkel.
Efter att vredet B har vridits för spegeln som ska justeras,
flytta den i pilarnas riktning för att justera glaset som har valts.
Infällning av speglar med manuell justering fig. 48
Vid behov (till exempel när speglarnas storlek skapar problem
i en trång genomfart eller vid en automattvätt) går det att fälla
in speglarna manuellt genom att flytta dem från läget 1 till
läget 2.
Om spegeln har vridits framåt (läge 3) av misstag, t.ex. till följd
av ett slag, ska den föras tillbaka manuellt till läge 1.
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLUnder körning ska speglarna alltid vara
i läge 1.
VARNING!
F0N0023mfig. 48F0N0159mfig. 49
