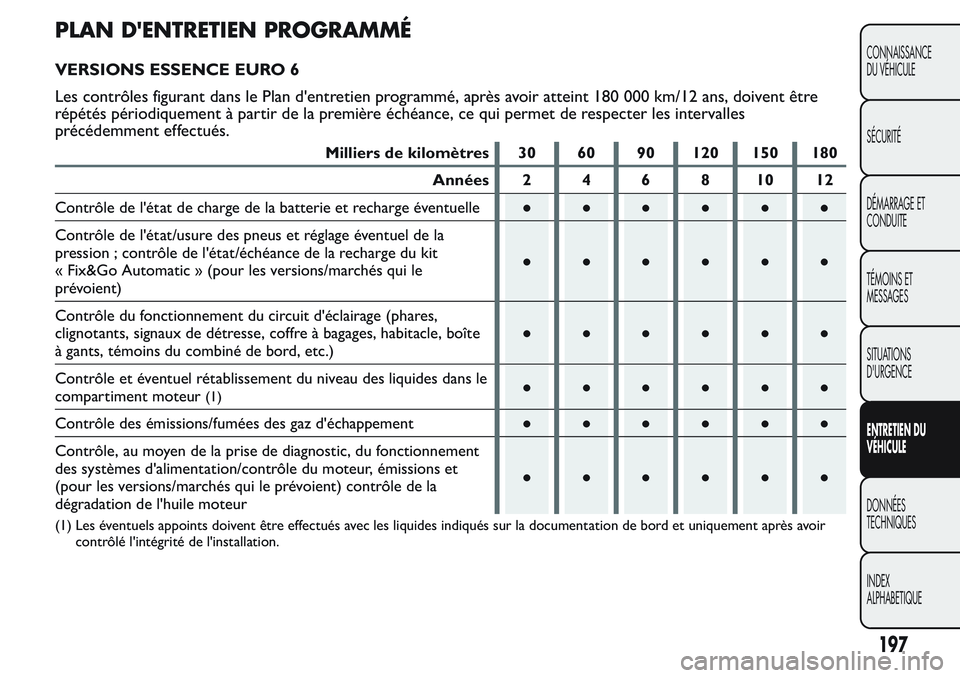

PLAN D'ENTRETIEN PROGRAMMÉ
VERSIONS ESSENCE EURO 6
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 180 000 km/12 ans, doivent être
répétés périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles
précédemment effectués.
Milliers de kilomètres 30 60 90 120 150 180
Années 2 4 6 8 10 12
Contrôle de l'état de charge de la batterie et recharge éventuelle●●●●●●
Contrôle de l'état/usure des pneus et réglage éventuel de la
pression ; contrôle de l'état/échéance de la recharge du kit
« Fix&Go Automatic » (pour les versions/marchés qui le
prévoient)●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, signaux de détresse, coffre à bagages, habitacle, boîte
à gants, témoins du combiné de bord, etc.)●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides dans le
compartiment moteur
(1)●●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●●
Contrôle, au moyen de la prise de diagnostic, du fonctionnement
des systèmes d'alimentation/contrôle du moteur, émissions et
(pour les versions/marchés qui le prévoient) contrôle de la
dégradation de l'huile moteur●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir
contrôlé l'intégrité de l'installation.
197
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Milliers de kilomètres 30 60 90 120 150 180
Années 2 4 6 8 10 12

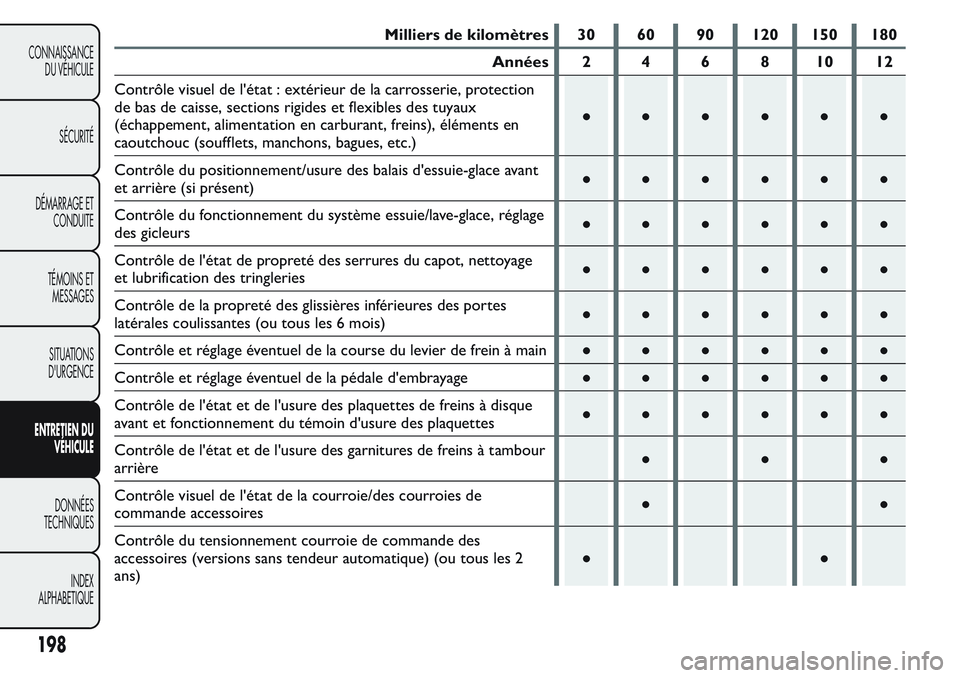

Contrôle visuel de l'état : extérieur de la carrosserie, protection
de bas de caisse, sections rigides et flexibles des tuyaux
(échappement, alimentation en carburant, freins), éléments en
caoutchouc (soufflets, manchons, bagues, etc.)●●●●●●
Contrôle du positionnement/usure des balais d'essuie-glace avant
et arrière (si présent)●●●●●●
Contrôle du fonctionnement du système essuie/lave-glace, réglage
des gicleurs●●●●●●
Contrôle de l'état de propreté des serrures du capot, nettoyage
et lubrification des tringleries●●●●●●
Contrôle de la propreté des glissières inférieures des portes
latérales coulissantes (ou tous les 6 mois)●●●●●●
Contrôle et réglage éventuel de la course du levier de frein à main●●●●●●
Contrôle et réglage éventuel de la pédale d'embrayage●●●●●●
Contrôle de l'état et de l'usure des plaquettes de freins à disque
avant et fonctionnement du témoin d'usure des plaquettes●●●●●●
Contrôle de l'état et de l'usure des garnitures de freins à tambour
arrière●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires●●
Contrôle du tensionnement courroie de commande des
accessoires (versions sans tendeur automatique) (ou tous les 2
ans)●●
198
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Milliers de kilomètres 30 60 90 120 150 180
Années 2 4 6 8 10 12
Vidange de l'huile moteur et remplacement du filtre à huile
(2)●●●●●●
Remplacement des bougies d'allumage●●●●●●
Remplacement de la courroie crantée commande distribution
(3)
Remplacement de la courroie/des courroies de commande des
accessoires(3)
Remplacement de la cartouche du filtre à air(4)●●●●●●
Vidange du liquide de freins
(5)
Remplacement du filtre d'habitacle(4)●●●●●●

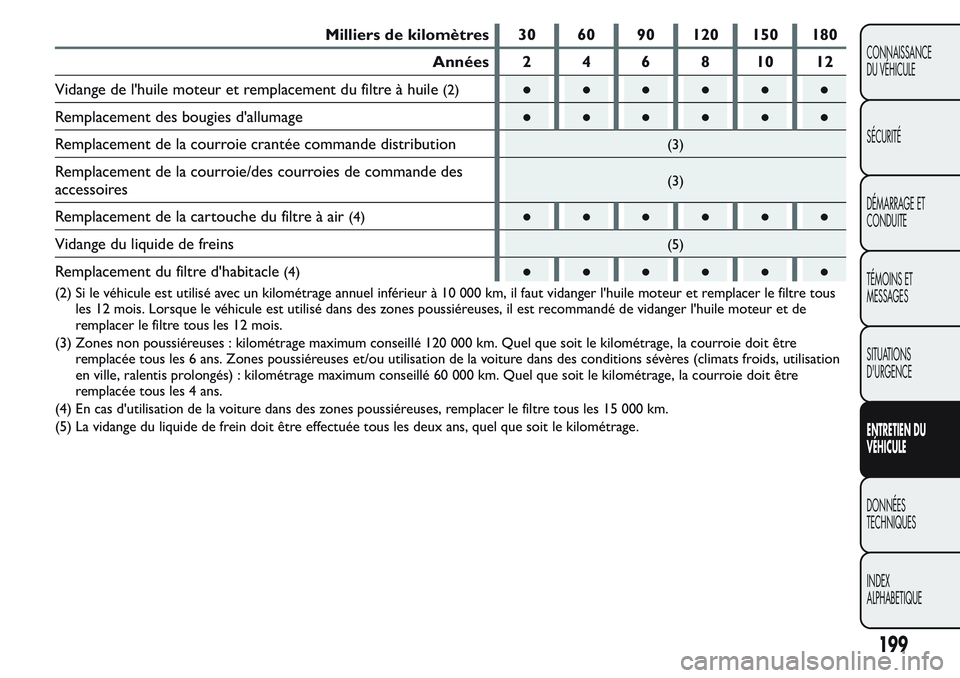

(2) Si le véhicule est utilisé avec un kilométrage annuel inférieur à 10 000 km, il faut vidanger l'huile moteur et remplacer le filtre tous
les 12 mois. Lorsque le véhicule est utilisé dans des zones poussiéreuses, il est recommandé de vidanger l'huile moteur et de
remplacer le filtre tous les 12 mois.
(3) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être
remplacée tous les 6 ans. Zones poussiéreuses et/ou utilisation de la voiture dans des conditions sévères (climats froids, utilisation
en ville, ralentis prolongés) : kilométrage maximum conseillé 60 000 km. Quel que soit le kilométrage, la courroie doit être
remplacée tous les 4 ans.
(4) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 15 000 km.
(5) La vidange du liquide de frein doit être effectuée tous les deux ans, quel que soit le kilométrage.
199
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

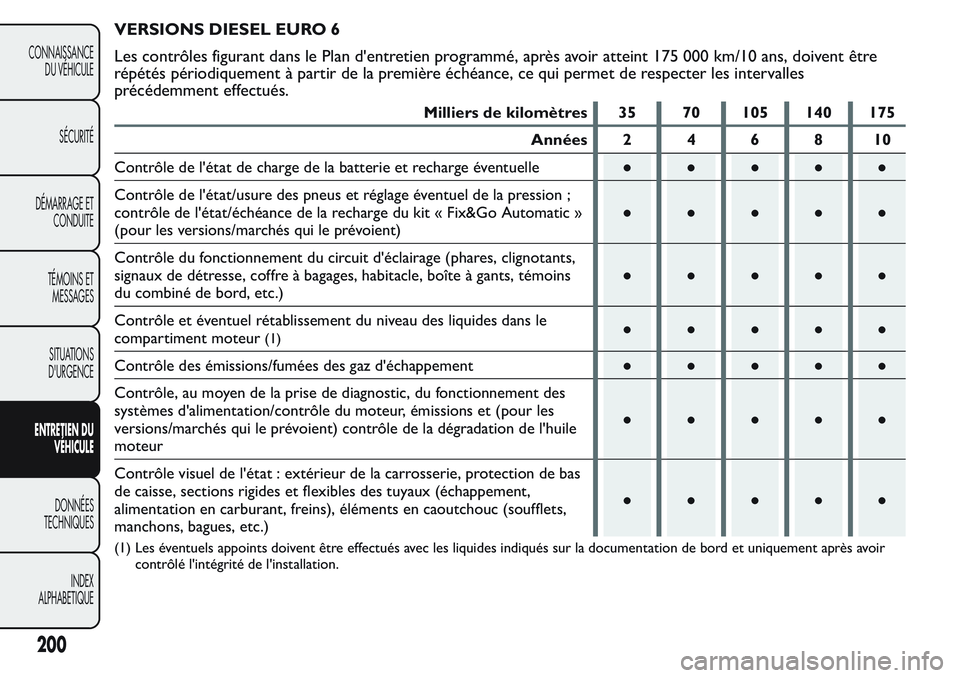

VERSIONS DIESEL EURO 6
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 175 000 km/10 ans, doivent être
répétés périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles
précédemment effectués.
Milliers de kilomètres 35 70 105 140 175
Années 2 4 6 8 10
Contrôle de l'état de charge de la batterie et recharge éventuelle●●●●●
Contrôle de l'état/usure des pneus et réglage éventuel de la pression ;
contrôle de l'état/échéance de la recharge du kit « Fix&Go Automatic »
(pour les versions/marchés qui le prévoient)●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares, clignotants,
signaux de détresse, coffre à bagages, habitacle, boîte à gants, témoins
du combiné de bord, etc.)●●●●●
Contrôle et éventuel rétablissement du niveau des liquides dans le
compartiment moteur
(1)●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●
Contrôle, au moyen de la prise de diagnostic, du fonctionnement des
systèmes d'alimentation/contrôle du moteur, émissions et (pour les
versions/marchés qui le prévoient) contrôle de la dégradation de l'huile
moteur●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie, protection de bas
de caisse, sections rigides et flexibles des tuyaux (échappement,
alimentation en carburant, freins), éléments en caoutchouc (soufflets,
manchons, bagues, etc.)●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir
contrôlé l'intégrité de l'installation.
200
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

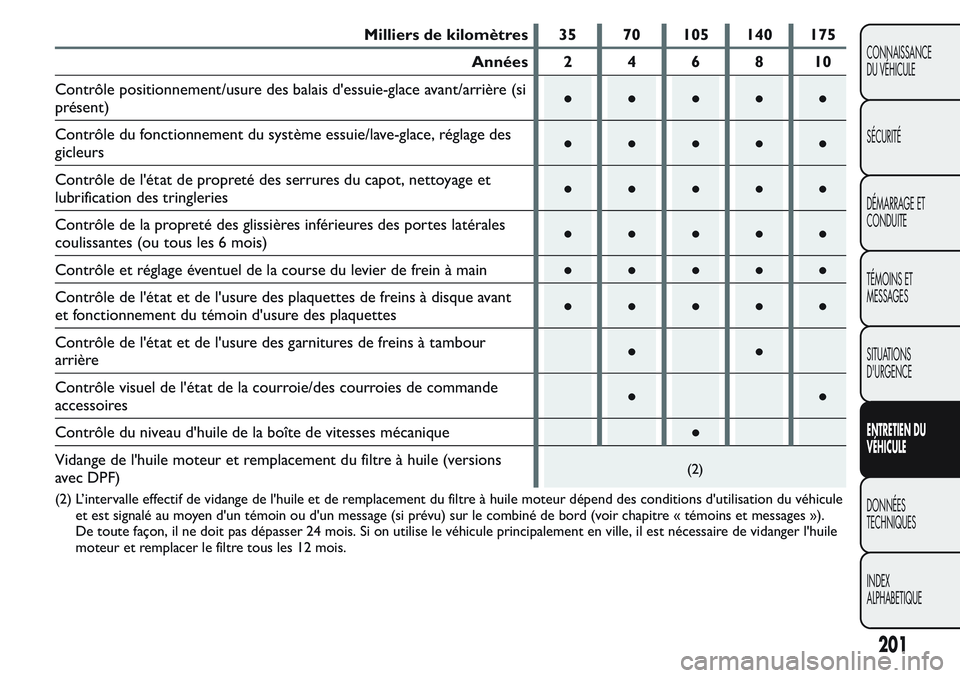

Milliers de kilomètres 35 70 105 140 175
Années 2 4 6 8 10
Contrôle positionnement/usure des balais d'essuie-glace avant/arrière (si
présent)●●●●●
Contrôle du fonctionnement du système essuie/lave-glace, réglage des
gicleurs●●●●●
Contrôle de l'état de propreté des serrures du capot, nettoyage et
lubrification des tringleries●●●●●
Contrôle de la propreté des glissières inférieures des portes latérales
coulissantes (ou tous les 6 mois)●●●●●
Contrôle et réglage éventuel de la course du levier de frein à main●●●●●
Contrôle de l'état et de l'usure des plaquettes de freins à disque avant
et fonctionnement du témoin d'usure des plaquettes●●●●●
Contrôle de l'état et de l'usure des garnitures de freins à tambour
arrière●●
Contrôle visuel de l'état de la courroie/des courroies de commande
accessoires●●
Contrôle du niveau d'huile de la boîte de vitesses mécanique●
Vidange de l'huile moteur et remplacement du filtre à huile (versions
avec DPF)
(2)
(2) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation du véhicule
et est signalé au moyen d'un témoin ou d'un message (si prévu) sur le combiné de bord (voir chapitre « témoins et messages »).
De toute façon, il ne doit pas dépasser 24 mois. Si on utilise le véhicule principalement en ville, il est nécessaire de vidanger l'huile
moteur et remplacer le filtre tous les 12 mois.
201
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Milliers de kilomètres 35 70 105 140 175
Années 2 4 6 8 10
Remplacement de la courroie/des courroies de commande des
accessoires
(3)
Remplacement de la cartouche du filtre à carburant(4)●●
Remplacement de la cartouche du filtre à air●●●●●
Vidange du liquide de freins
(5)
Remplacement du filtre d'habitacle●●●●●

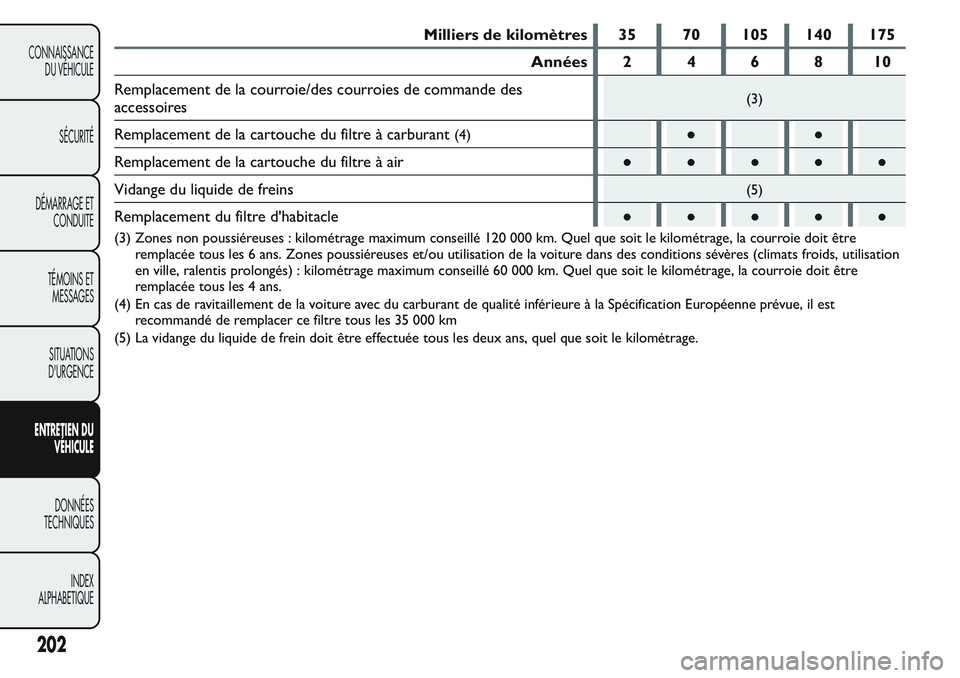

(3) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être
remplacée tous les 6 ans. Zones poussiéreuses et/ou utilisation de la voiture dans des conditions sévères (climats froids, utilisation
en ville, ralentis prolongés) : kilométrage maximum conseillé 60 000 km. Quel que soit le kilométrage, la courroie doit être
remplacée tous les 4 ans.
(4) En cas de ravitaillement de la voiture avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est
recommandé de remplacer ce filtre tous les 35 000 km
(5) La vidange du liquide de frein doit être effectuée tous les deux ans, quel que soit le kilométrage.
202
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

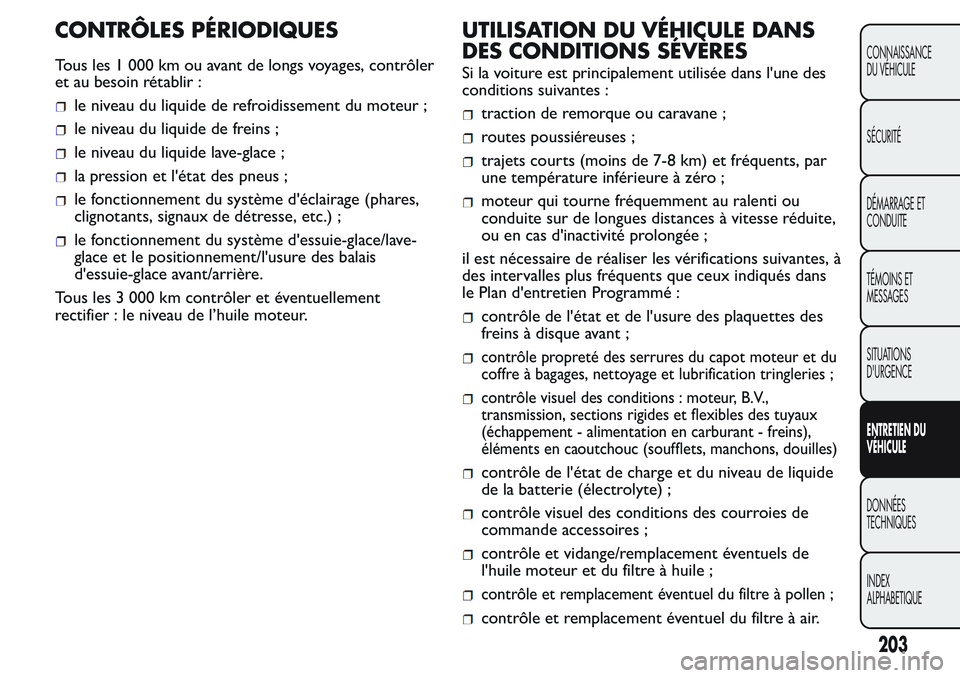

CONTRÔLES PÉRIODIQUES
Tous les 1 000 km ou avant de longs voyages, contrôler
et au besoin rétablir :
le niveau du liquide de refroidissement du moteur ;
le niveau du liquide de freins ;
le niveau du liquide lave-glace ;
la pression et l'état des pneus ;
le fonctionnement du système d'éclairage (phares,
clignotants, signaux de détresse, etc.) ;
le fonctionnement du système d'essuie-glace/lave-
glace et le positionnement/l'usure des balais
d'essuie-glace avant/arrière.
Tous les 3 000 km contrôler et éventuellement
rectifier : le niveau de l’huile moteur.
UTILISATION DU VÉHICULE DANS
DES CONDITIONS SÉVÈRES
Si la voiture est principalement utilisée dans l'une des
conditions suivantes :
traction de remorque ou caravane ;
routes poussiéreuses ;
trajets courts (moins de 7-8 km) et fréquents, par
une température inférieure à zéro ;
moteur qui tourne fréquemment au ralenti ou
conduite sur de longues distances à vitesse réduite,
ou en cas d'inactivité prolongée ;
il est nécessaire de réaliser les vérifications suivantes, à
des intervalles plus fréquents que ceux indiqués dans
le Plan d'entretien Programmé :
contrôle de l'état et de l'usure des plaquettes des
freins à disque avant ;
contrôle propreté des serrures du capot moteur et du
coffre à bagages, nettoyage et lubrification tringleries ;
contrôle visuel des conditions : moteur, B.V.,
transmission, sections rigides et flexibles des tuyaux
(échappement - alimentation en carburant - freins),
éléments en caoutchouc (soufflets, manchons, douilles)
contrôle de l'état de charge et du niveau de liquide
de la batterie (électrolyte) ;
contrôle visuel des conditions des courroies de
commande accessoires ;
contrôle et vidange/remplacement éventuels de
l'huile moteur et du filtre à huile ;
contrôle et remplacement éventuel du filtre à pollen ;
contrôle et remplacement éventuel du filtre à air.
203
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

CONTRÔLE DES NIVEAUX
Attention, pendant l'appoint , ne pas
confondre les différents types de liquide : ils
sont tous incompatibles entre eux et
pourraient endommager gravement le véhicule.
ATTENTION
Ne jamais fumer durant une intervention
dans le compartiment moteur : il pourrait
y avoir du gaz ou des vapeurs inflammables, avec
risque d’incendie.
Versions 1.4 Euro 6

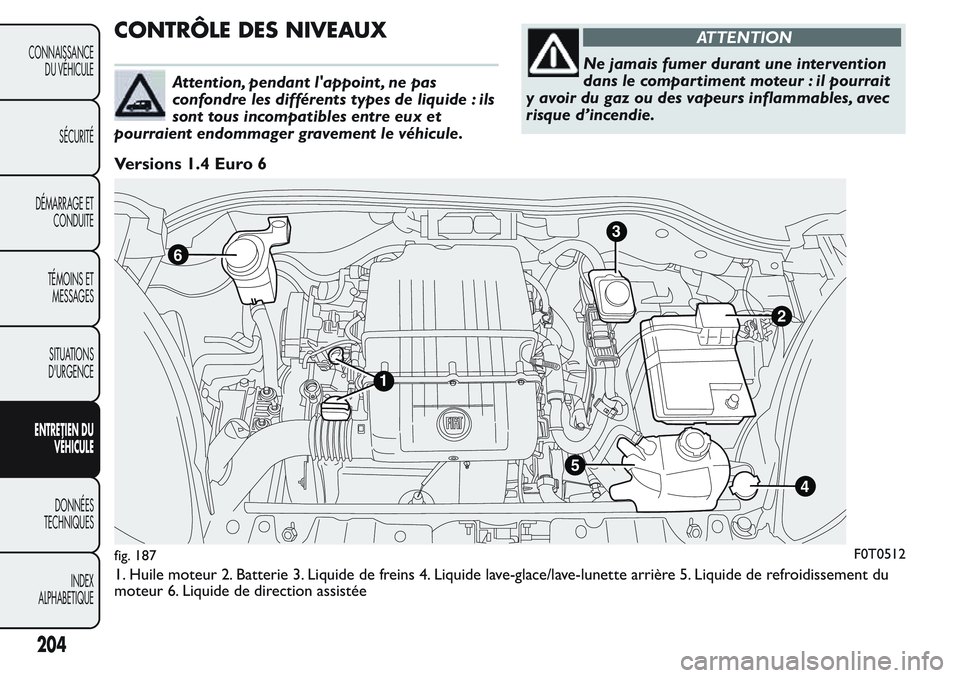

1. Huile moteur 2. Batterie 3. Liquide de freins 4. Liquide lave-glace/lave-lunette arrière 5. Liquide de refroidissement du
moteur 6. Liquide de direction assistée
3
2
4
6
1
5
fig. 187F0T0512
204
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Versions 1.3 16V Multijet Euro 6

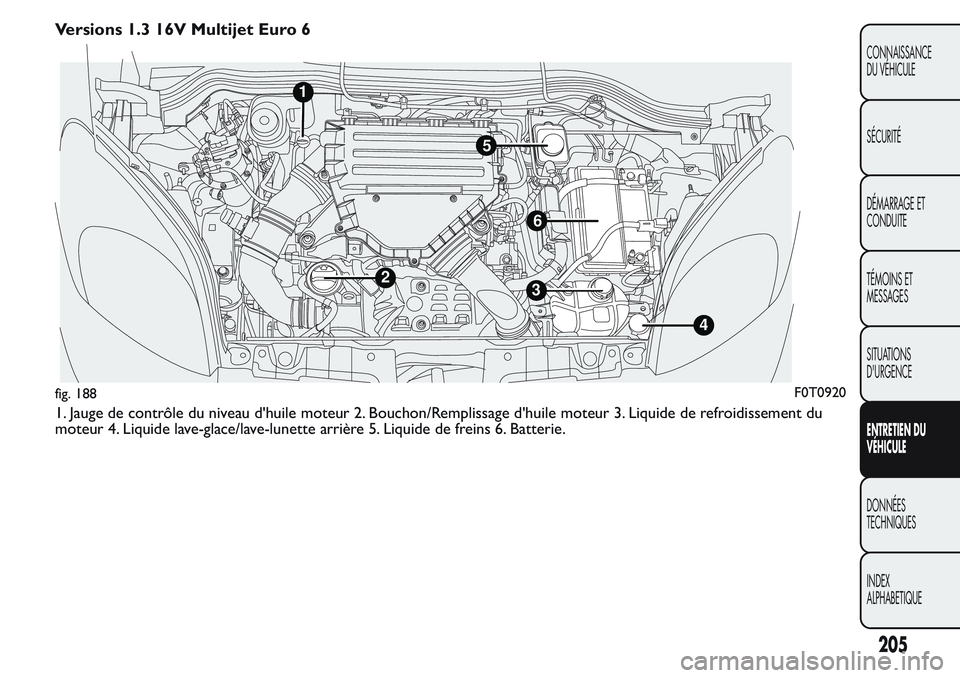

1. Jauge de contrôle du niveau d'huile moteur 2. Bouchon/Remplissage d'huile moteur 3. Liquide de refroidissement du
moteur 4. Liquide lave-glace/lave-lunette arrière 5. Liquide de freins 6. Batterie.
1
32
4
5
6
fig. 188F0T0920
205
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

HUILE MOTEUR
Contrôle du niveau de l'huile moteur
Le contrôle du niveau d'huile doit être effectué, le
véhicule sur sol plan, environ 5 minutes après avoir
coupé le moteur.
Extraire la jauge A fig. 189 - fig. 190 de contrôle et la
nettoyer, puis la réinsérer jusqu’au bout, l’extraire
et vérifier que le niveau soit compris entre les limites
MIN et MAX inscrites sur la jauge même. L'intervalle
entre MIN et MAX correspond à environ 1 litre
d'huile.Appoint huile moteur
Si le niveau d'huile est près ou au-dessous du repère
MIN, faire l'appoint d'huile à travers le goulot de
remplissage B fig. 190, jusqu'au repère MAX.
Le niveau d'huile ne doit jamais dépasser le repère
MAX.
ATTENTION Si le niveau d’huile du moteur, suite à
contrôle régulier, est au-dessus du niveau MAX, il faut
s’adresser au Réseau Après-vente Fiat pour son correct
rétablissement.
ATTENTION Après avoir effectué l'appoint d'huile ou
la vidange, avant de contrôler le niveau, faire tourner
le moteur pendant quelques secondes et attendre
quelques minutes après l'avoir arrêté.

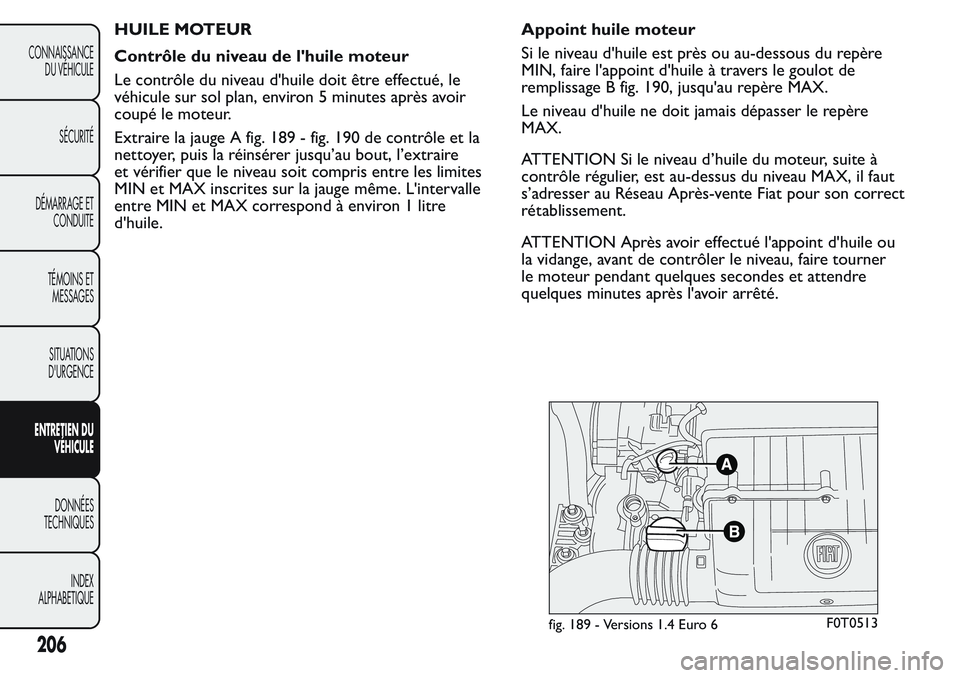

fig. 189 - Versions 1.4 Euro 6F0T0513
206
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE
