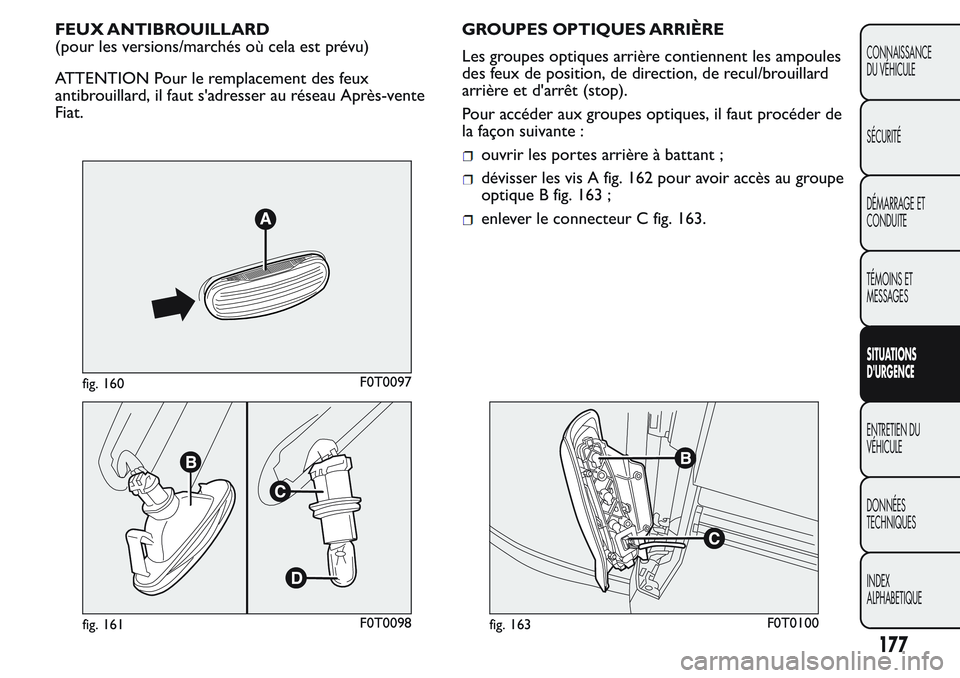

FEUX ANTIBROUILLARD
(pour les versions/marchés où cela est prévu)
ATTENTION Pour le remplacement des feux
antibrouillard, il faut s'adresser au réseau Après-vente
Fiat.GROUPES OPTIQUES ARRIÈRE
Les groupes optiques arrière contiennent les ampoules
des feux de position, de direction, de recul/brouillard
arrière et d'arrêt (stop).
Pour accéder aux groupes optiques, il faut procéder de
la façon suivante :
ouvrir les portes arrière à battant ;
dévisser les vis A fig. 162 pour avoir accès au groupe
optique B fig. 163 ;
enlever le connecteur C fig. 163.
fig. 160F0T0097
fig. 161F0T0098fig. 163F0T0100
177
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

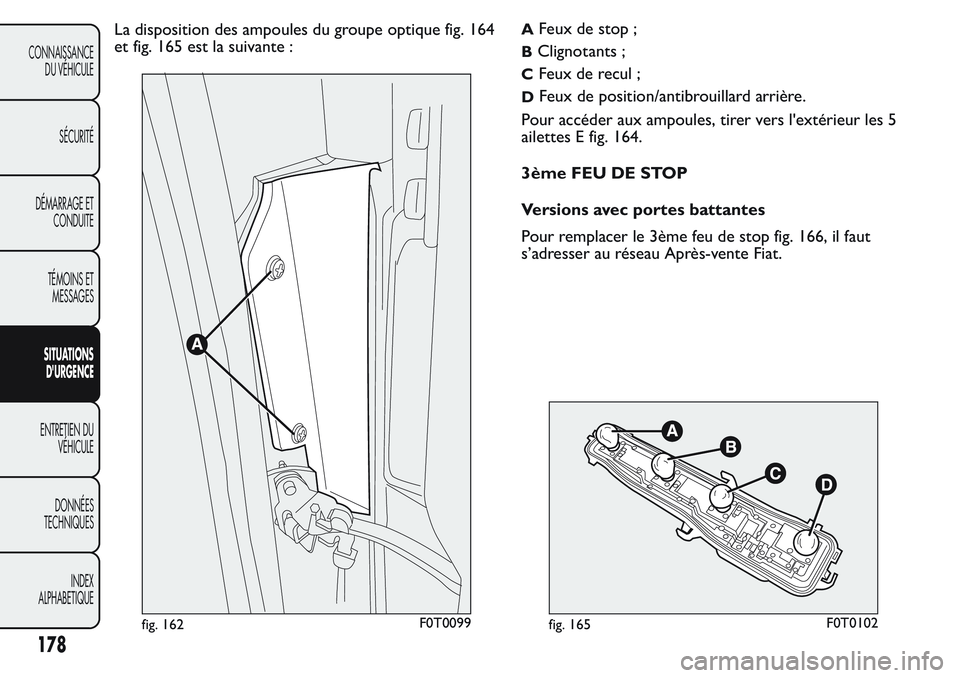

La disposition des ampoules du groupe optique fig. 164
et fig. 165 est la suivante :AFeux de stop ;
BClignotants ;
CFeux de recul ;
DFeux de position/antibrouillard arrière.
Pour accéder aux ampoules, tirer vers l'extérieur les 5
ailettes E fig. 164.
3ème FEU DE STOP
Versions avec portes battantes
Pour remplacer le 3ème feu de stop fig. 166, il faut
s’adresser au réseau Après-vente Fiat.
fig. 162F0T0099fig. 165F0T0102
178
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

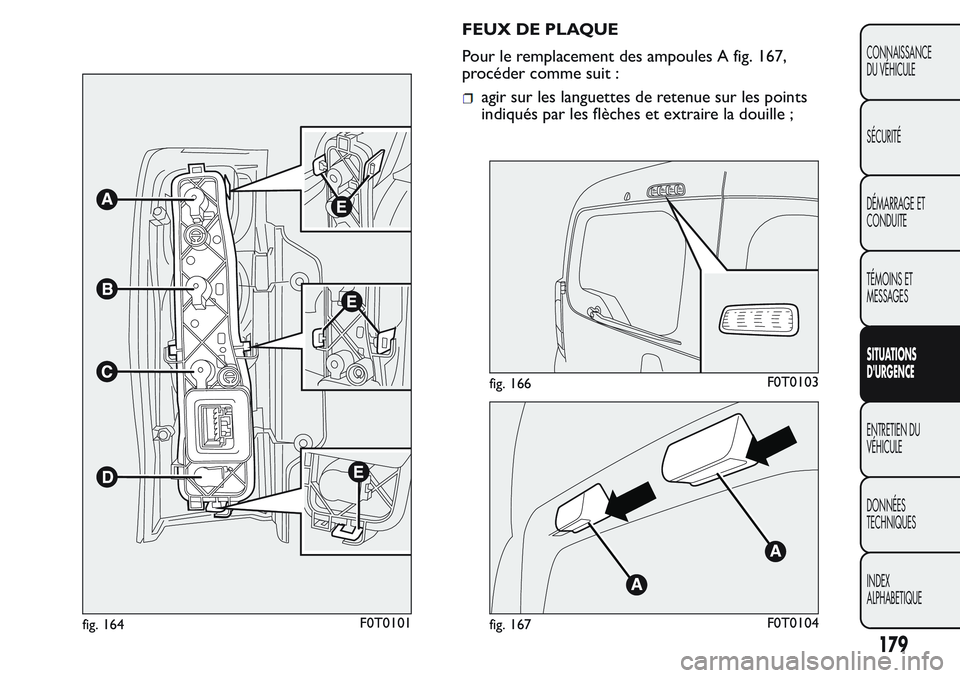

FEUX DE PLAQUE
Pour le remplacement des ampoules A fig. 167,
procéder comme suit :
agir sur les languettes de retenue sur les points
indiqués par les flèches et extraire la douille ;
fig. 164F0T0101
fig. 166F0T0103
fig. 167F0T0104
179
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

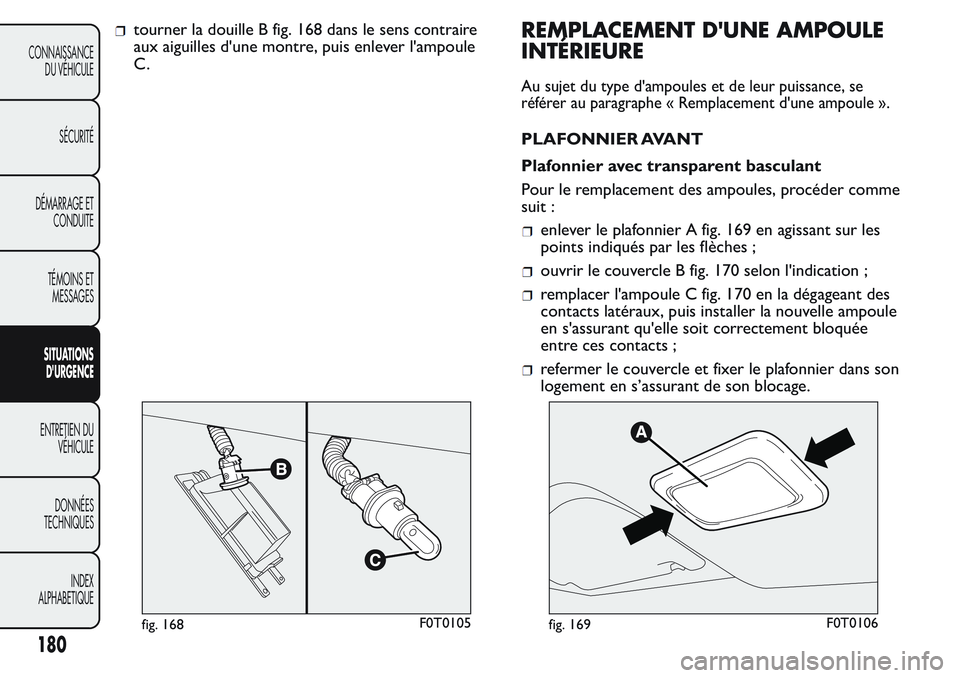

tourner la douille B fig. 168 dans le sens contraire
aux aiguilles d'une montre, puis enlever l'ampoule
C.REMPLACEMENT D'UNE AMPOULE
INTÉRIEURE
Au sujet du type d'ampoules et de leur puissance, se
référer au paragraphe « Remplacement d'une ampoule ».
PLAFONNIER AVANT
Plafonnier avec transparent basculant
Pour le remplacement des ampoules, procéder comme
suit :
enlever le plafonnier A fig. 169 en agissant sur les
points indiqués par les flèches ;
ouvrir le couvercle B fig. 170 selon l'indication ;
remplacer l'ampoule C fig. 170 en la dégageant des
contacts latéraux, puis installer la nouvelle ampoule
en s'assurant qu'elle soit correctement bloquée
entre ces contacts ;
refermer le couvercle et fixer le plafonnier dans son
logement en s’assurant de son blocage.
fig. 168F0T0105fig. 169F0T0106
180
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

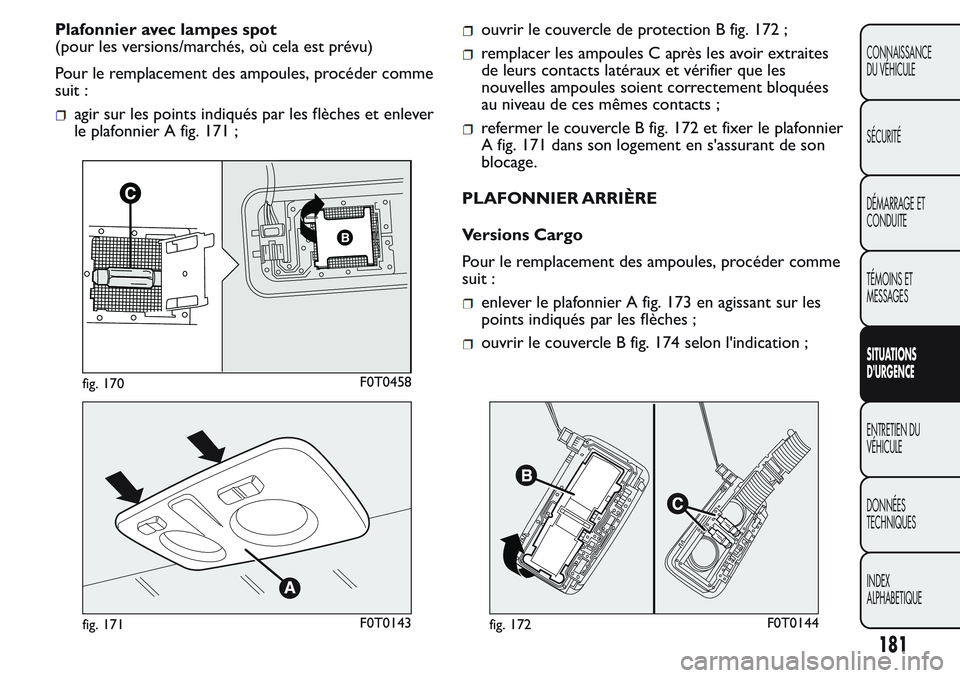

Plafonnier avec lampes spot
(pour les versions/marchés, où cela est prévu)
Pour le remplacement des ampoules, procéder comme
suit :
agir sur les points indiqués par les flèches et enlever
le plafonnier A fig. 171 ;
ouvrir le couvercle de protection B fig. 172 ;
remplacer les ampoules C après les avoir extraites
de leurs contacts latéraux et vérifier que les
nouvelles ampoules soient correctement bloquées
au niveau de ces mêmes contacts ;
refermer le couvercle B fig. 172 et fixer le plafonnier
A fig. 171 dans son logement en s'assurant de son
blocage.
PLAFONNIER ARRIÈRE
Versions Cargo
Pour le remplacement des ampoules, procéder comme
suit :
enlever le plafonnier A fig. 173 en agissant sur les
points indiqués par les flèches ;
ouvrir le couvercle B fig. 174 selon l'indication ;
fig. 170F0T0458
fig. 171F0T0143fig. 172F0T0144
181
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

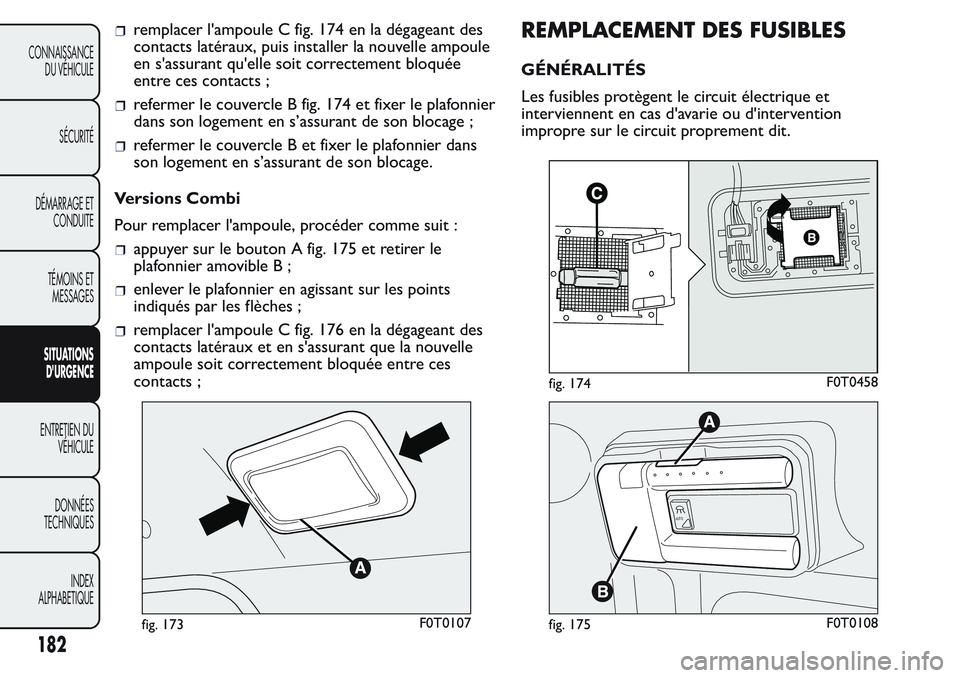

remplacer l'ampoule C fig. 174 en la dégageant des
contacts latéraux, puis installer la nouvelle ampoule
en s'assurant qu'elle soit correctement bloquée
entre ces contacts ;
refermer le couvercle B fig. 174 et fixer le plafonnier
dans son logement en s’assurant de son blocage ;
refermer le couvercle B et fixer le plafonnier dans
son logement en s’assurant de son blocage.
Versions Combi
Pour remplacer l'ampoule, procéder comme suit :
appuyer sur le bouton A fig. 175 et retirer le
plafonnier amovible B ;
enlever le plafonnier en agissant sur les points
indiqués par les flèches ;
remplacer l'ampoule C fig. 176 en la dégageant des
contacts latéraux et en s'assurant que la nouvelle
ampoule soit correctement bloquée entre ces
contacts ;
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit électrique et
interviennent en cas d'avarie ou d'intervention
impropre sur le circuit proprement dit.
fig. 173F0T0107
fig. 174F0T0458
A
U
T
O
fig. 175F0T0108
182
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

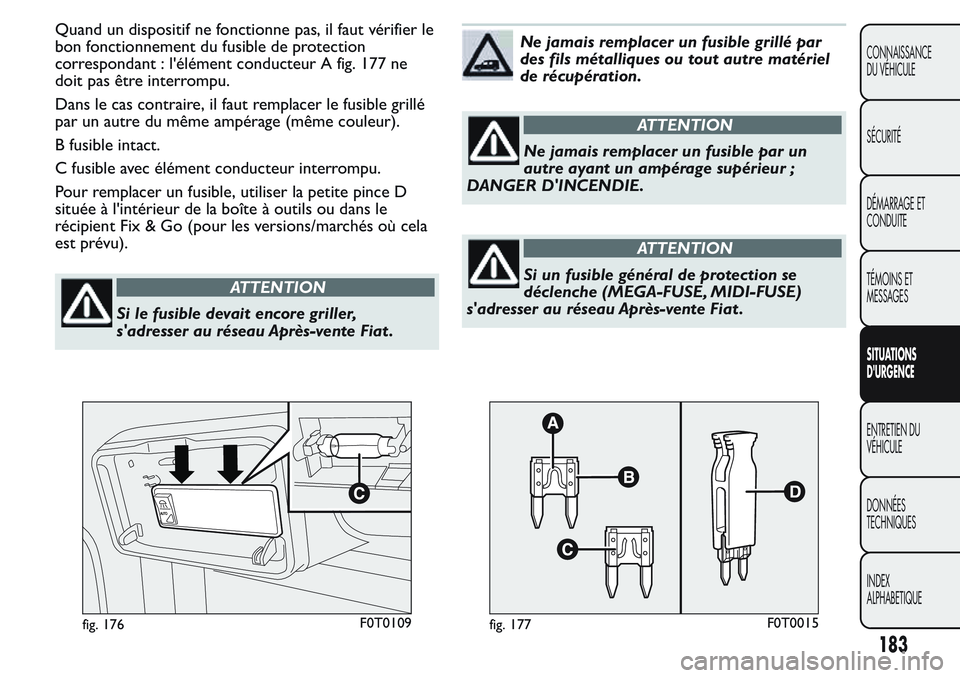

Quand un dispositif ne fonctionne pas, il faut vérifier le
bon fonctionnement du fusible de protection
correspondant : l'élément conducteur A fig. 177 ne
doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé
par un autre du même ampérage (même couleur).
B fusible intact.
C fusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la petite pince D
située à l'intérieur de la boîte à outils ou dans le
récipient Fix & Go (pour les versions/marchés où cela
est prévu).
ATTENTION
Si le fusible devait encore griller,
s'adresser au réseau Après-vente Fiat .
Ne jamais remplacer un fusible grillé par
des fils métalliques ou tout autre matériel
de récupération.
ATTENTION
Ne jamais remplacer un fusible par un
autre ayant un ampérage supérieur ;
DANGER D'INCENDIE.
ATTENTION
Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE)
s'adresser au réseau Après-vente Fiat .
A
U
T
O
fig. 176F0T0109fig. 177F0T0015
183
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

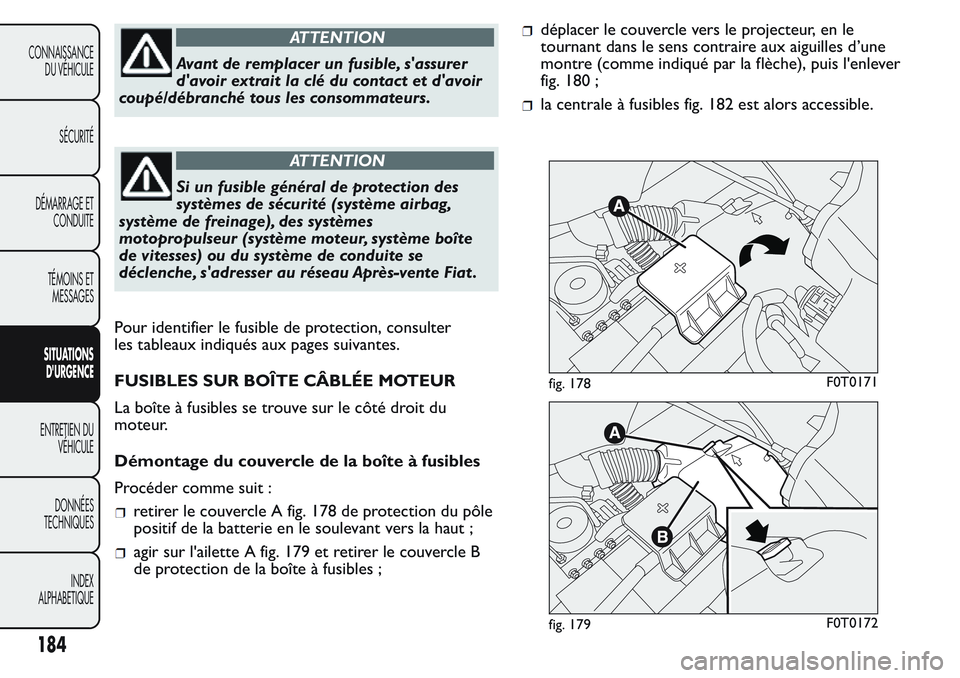

ATTENTION
Avant de remplacer un fusible, s'assurer
d'avoir extrait la clé du contact et d'avoir
coupé/débranché tous les consommateurs.
ATTENTION
Si un fusible général de protection des
systèmes de sécurité (système airbag,
système de freinage), des systèmes
motopropulseur (système moteur, système boîte
de vitesses) ou du système de conduite se
déclenche, s'adresser au réseau Après-vente Fiat .
Pour identifier le fusible de protection, consulter
les tableaux indiqués aux pages suivantes.
FUSIBLES SUR BOÎTE CÂBLÉE MOTEUR
La boîte à fusibles se trouve sur le côté droit du
moteur.
Démontage du couvercle de la boîte à fusibles
Procéder comme suit :
retirer le couvercle A fig. 178 de protection du pôle
positif de la batterie en le soulevant vers la haut ;
agir sur l'ailette A fig. 179 et retirer le couvercle B
de protection de la boîte à fusibles ;
déplacer le couvercle vers le projecteur, en le
tournant dans le sens contraire aux aiguilles d’une
montre (comme indiqué par la flèche), puis l'enlever
fig. 180 ;
la centrale à fusibles fig. 182 est alors accessible.
fig. 178F0T0171
fig. 179F0T0172
184
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

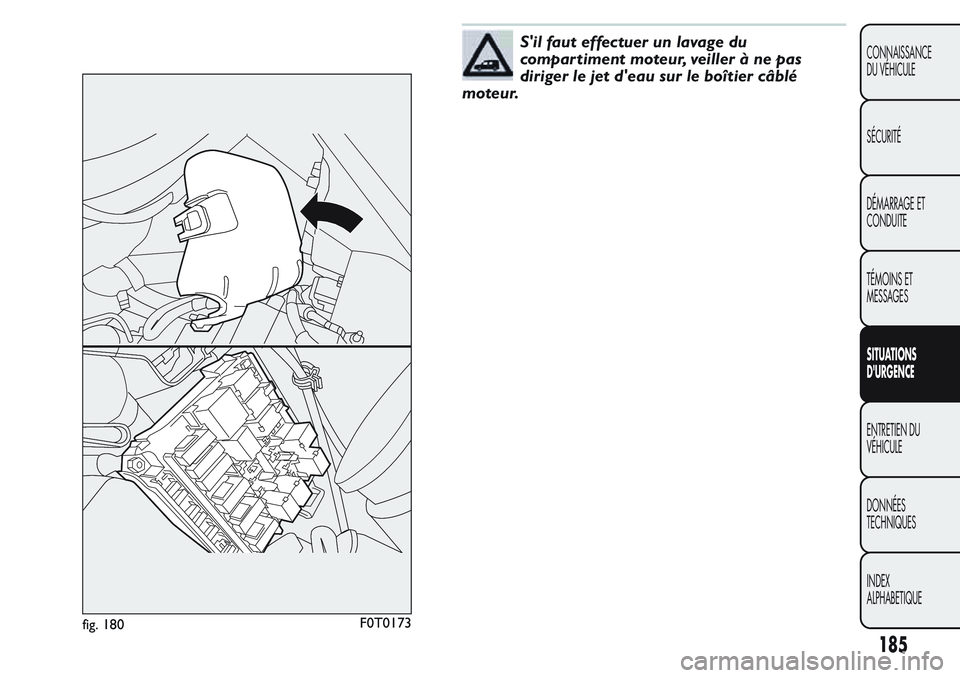

S'il faut effectuer un lavage du
compartiment moteur, veiller à ne pas
diriger le jet d'eau sur le boîtier câblé
moteur.
fig. 180F0T0173
185
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

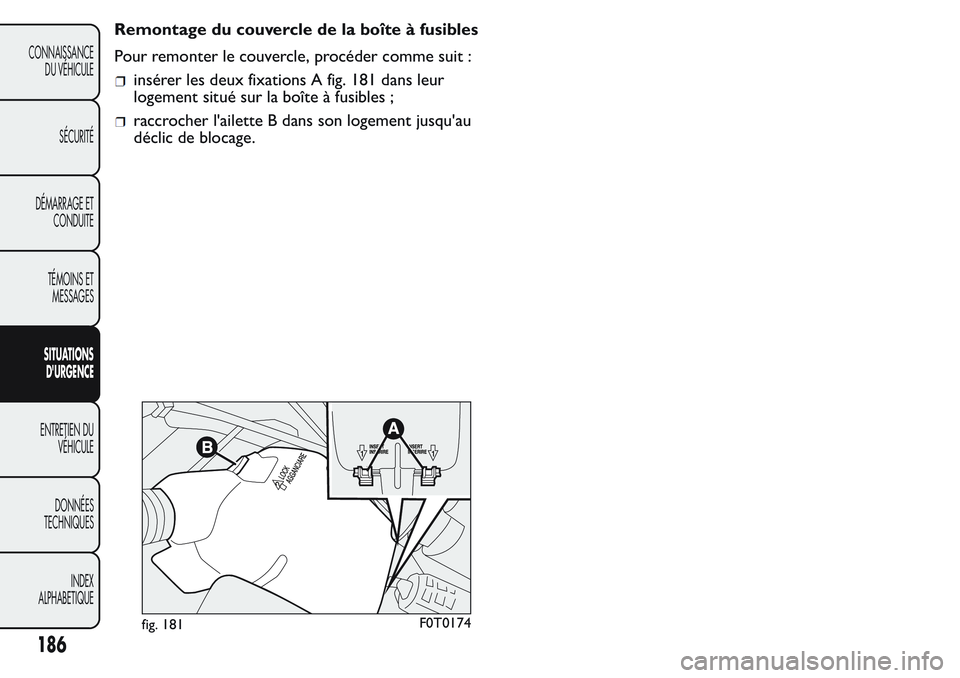

Remontage du couvercle de la boîte à fusibles
