FIAT FIORINO 2017 Notice d'entretien (in French)

ALIMENTATION
Versions Alimentation
1.4 Euro 6 Injection électronique Multipoint séquentielle phasée, système sans retour
1.3 16V Multijet Euro 6Injection directe MultiJet « Common Rail » à contrôle électronique avec turbo et
échangeur de chaleur
ATTENTION
Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et
sans tenir compte des caractéristiques techniques du système peuvent provoquer des anomalies
de fonctionnement avec risques d'incendie.
227
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

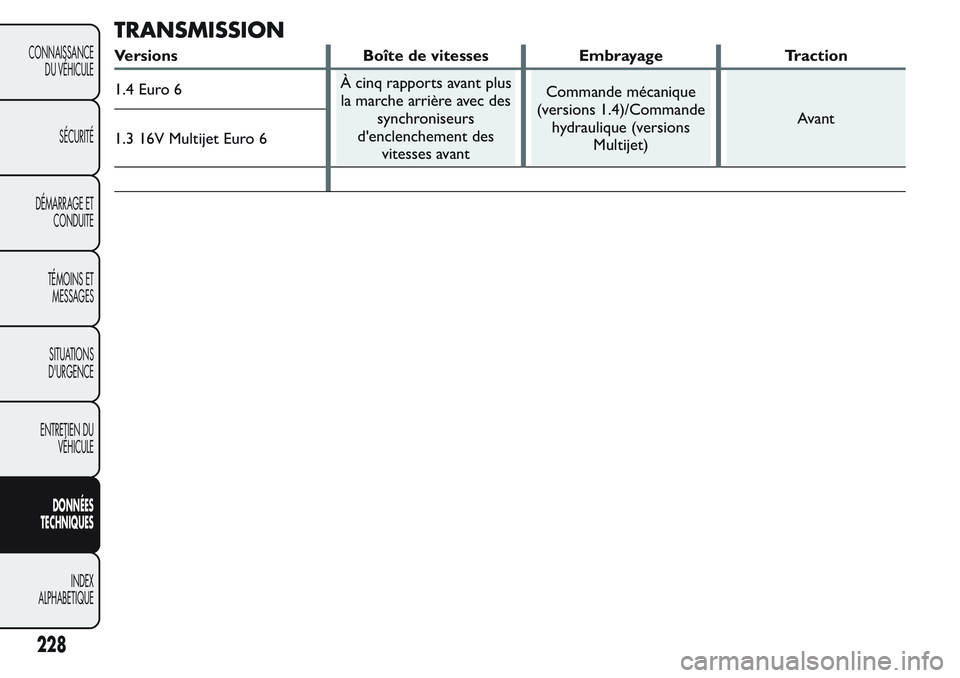

TRANSMISSION
Versions Boîte de vitesses Embrayage Traction
1.4 Euro 6À cinq rapports avant plus
la marche arrière avec des
synchroniseurs
d'enclenchement des
vitesses avantCommande mécanique
(versions 1.4)/Commande
hydraulique (versions
Multijet)Avant
1.3 16V Multijet Euro 6
228
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

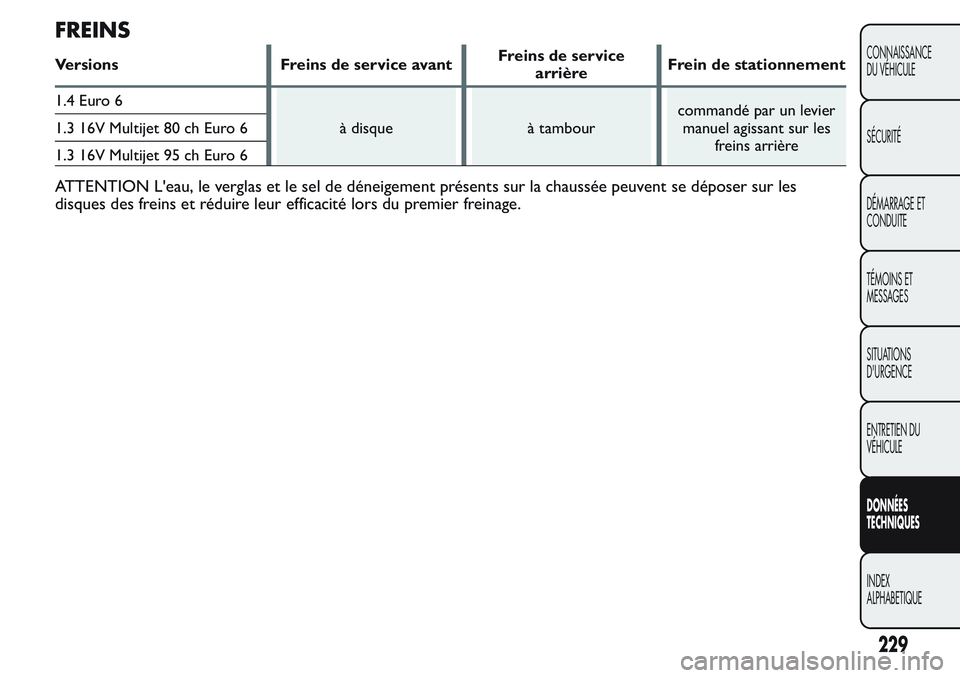

FREINS
Versions Freins de service avantFreins de service
arrièreFrein de stationnement
1.4 Euro 6
à disque à tambourcommandé par un levier
manuel agissant sur les
freins arrière 1.3 16V Multijet 80 ch Euro 6
1.3 16V Multijet 95 ch Euro 6
ATTENTION L'eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les
disques des freins et réduire leur efficacité lors du premier freinage.
229
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

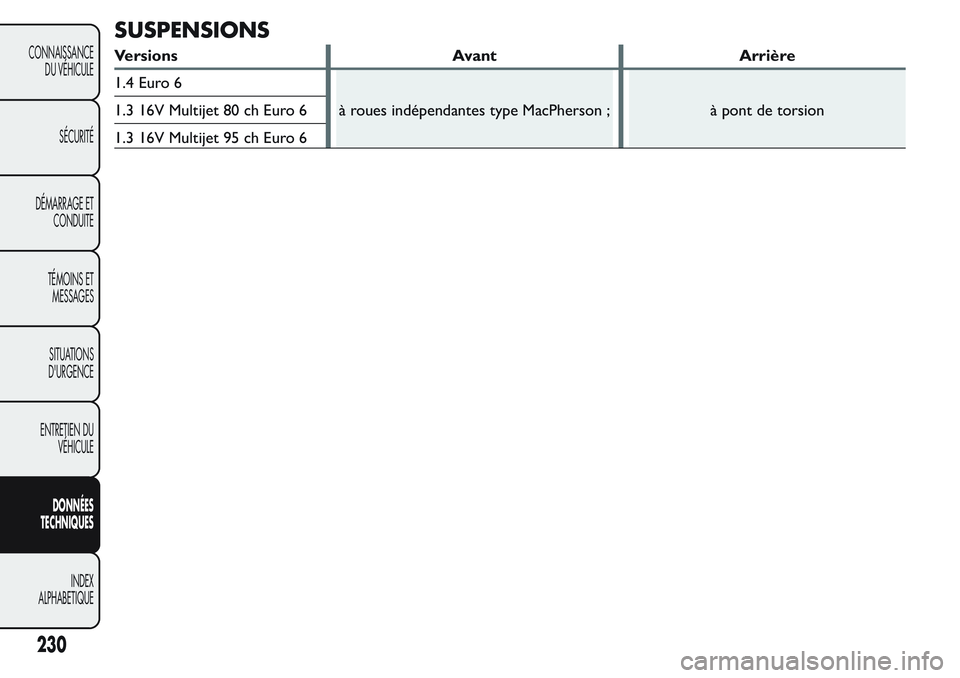

SUSPENSIONS
Versions Avant Arrière
1.4 Euro 6
à roues indépendantes type MacPherson ; à pont de torsion 1.3 16V Multijet 80 ch Euro 6
1.3 16V Multijet 95 ch Euro 6
230
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

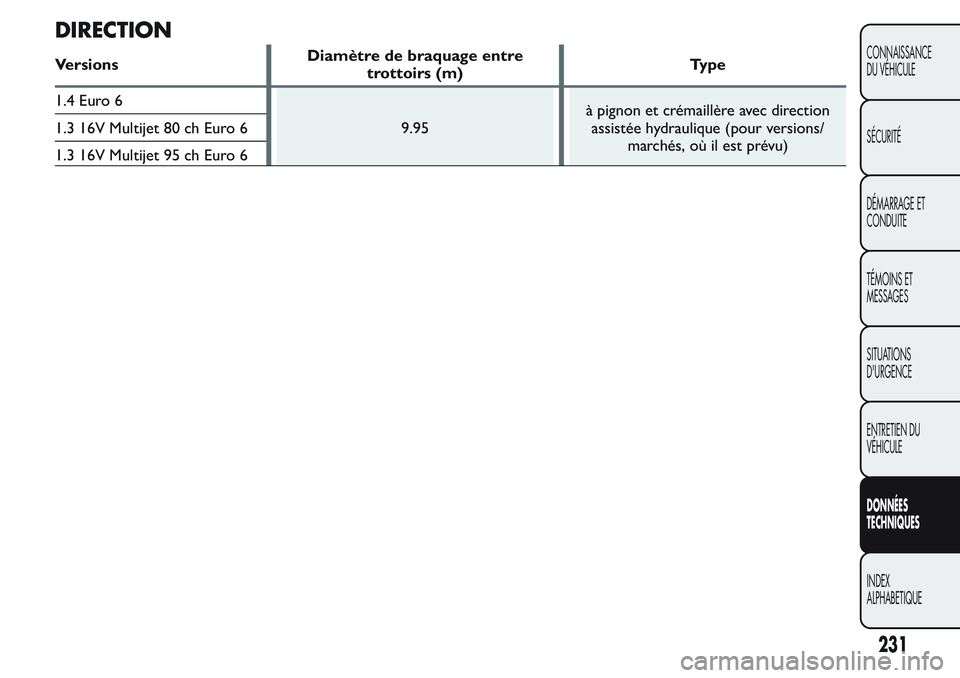

DIRECTION
VersionsDiamètre de braquage entre
trottoirs (m)Type
1.4 Euro 6
9.95à pignon et crémaillère avec direction
assistée hydraulique (pour versions/
marchés, où il est prévu) 1.3 16V Multijet 80 ch Euro 6
1.3 16V Multijet 95 ch Euro 6
231
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

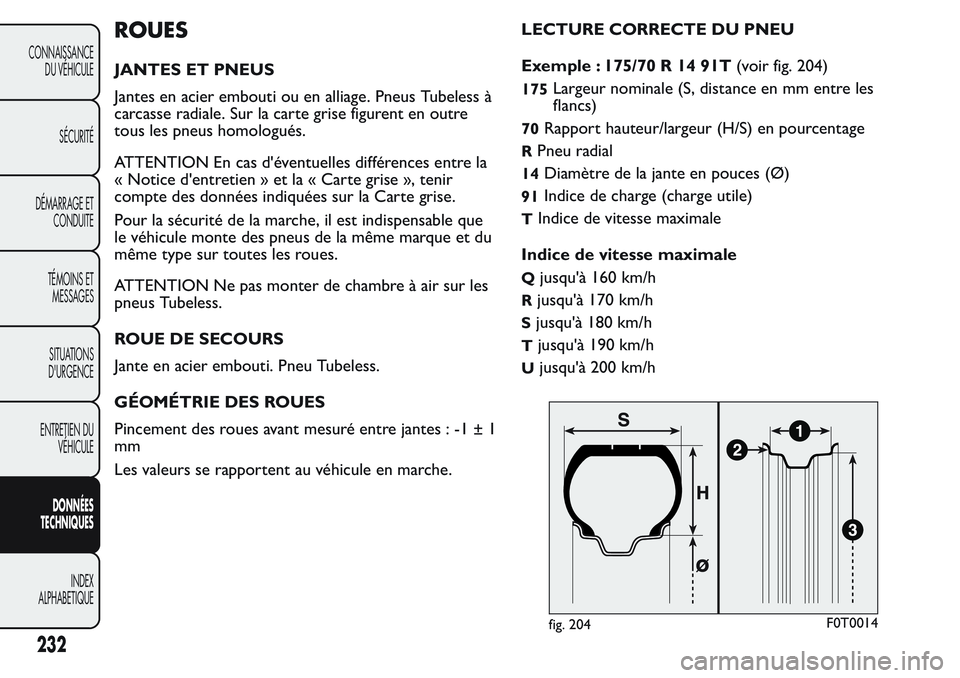

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus Tubeless à
carcasse radiale. Sur la carte grise figurent en outre
tous les pneus homologués.
ATTENTION En cas d'éventuelles différences entre la
« Notice d'entretien » et la « Carte grise », tenir
compte des données indiquées sur la Carte grise.
Pour la sécurité de la marche, il est indispensable que
le véhicule monte des pneus de la même marque et du
même type sur toutes les roues.
ATTENTION Ne pas monter de chambre à air sur les
pneus Tubeless.
ROUE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement des roues avant mesuré entre jantes : -1 ± 1
mm
Les valeurs se rapportent au véhicule en marche.LECTURE CORRECTE DU PNEU
Exemple : 175/70 R 14 91T(voir fig. 204)
175Largeur nominale (S, distance en mm entre les
flancs)
70Rapport hauteur/largeur (H/S) en pourcentage
RPneu radial
14Diamètre de la jante en pouces (Ø)
91Indice de charge (charge utile)
TIndice de vitesse maximale
Indice de vitesse maximale
Qjusqu'à 160 km/h
Rjusqu'à 170 km/h
Sjusqu'à 180 km/h
Tjusqu'à 190 km/h
Ujusqu'à 200 km/h
fig. 204F0T0014
232
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

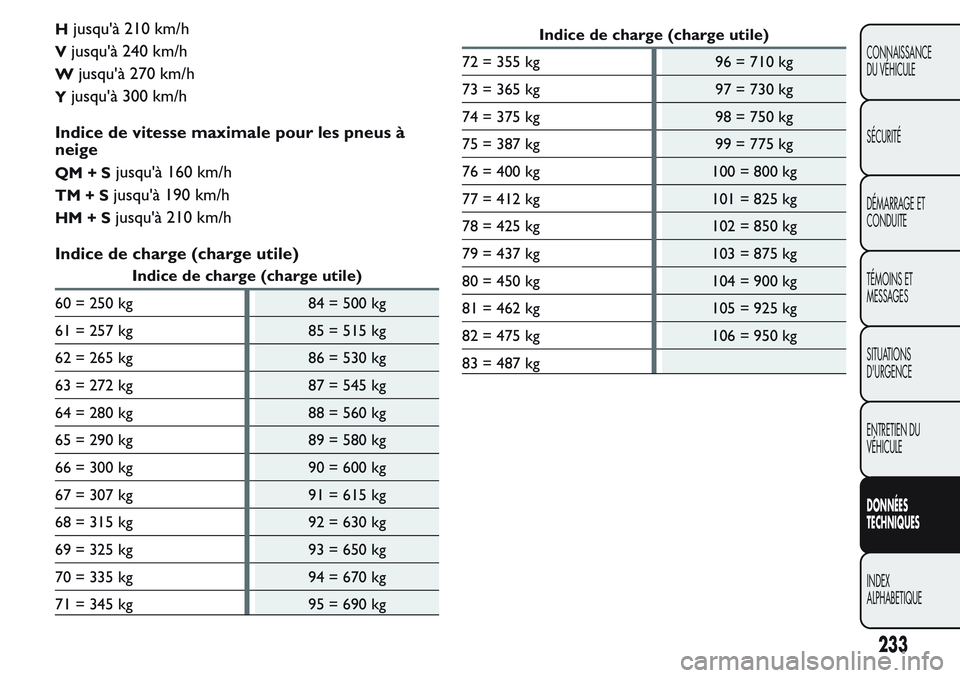

Hjusqu'à 210 km/h
Vjusqu'à 240 km/h
Wjusqu'à 270 km/h
Yjusqu'à 300 km/h
Indice de vitesse maximale pour les pneus à
neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge (charge utile)
Indice de charge (charge utile)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
Indice de charge (charge utile)
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
233
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

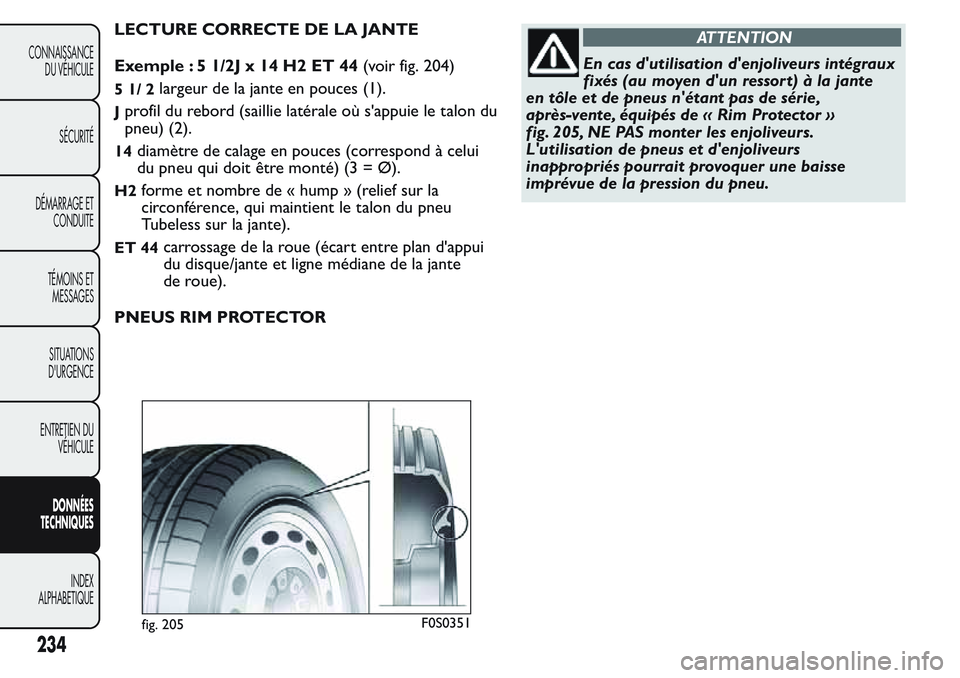

LECTURE CORRECTE DE LA JANTE
Exemple : 5 1/2J x 14 H2 ET 44(voir fig. 204)
51/2largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où s'appuie le talon du
pneu) (2).
14diamètre de calage en pouces (correspond à celui
du pneu qui doit être monté) (3 = Ø).
H2forme et nombre de « hump » (relief sur la
circonférence, qui maintient le talon du pneu
Tubeless sur la jante).
ET 44carrossage de la roue (écart entre plan d'appui
du disque/jante et ligne médiane de la jante
de roue).
PNEUS RIM PROTECTOR
ATTENTION
En cas d'utilisation d'enjoliveurs intégraux
fixés (au moyen d'un ressor t) à la jante
en tôle et de pneus n'étant pas de série,
après-vente, équipés de « Rim Protector »
fig. 205, NE PAS monter les enjoliveurs.
L'utilisation de pneus et d'enjoliveurs
inappropriés pourrait provoquer une baisse
imprévue de la pression du pneu.
fig. 205F0S0351
234
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

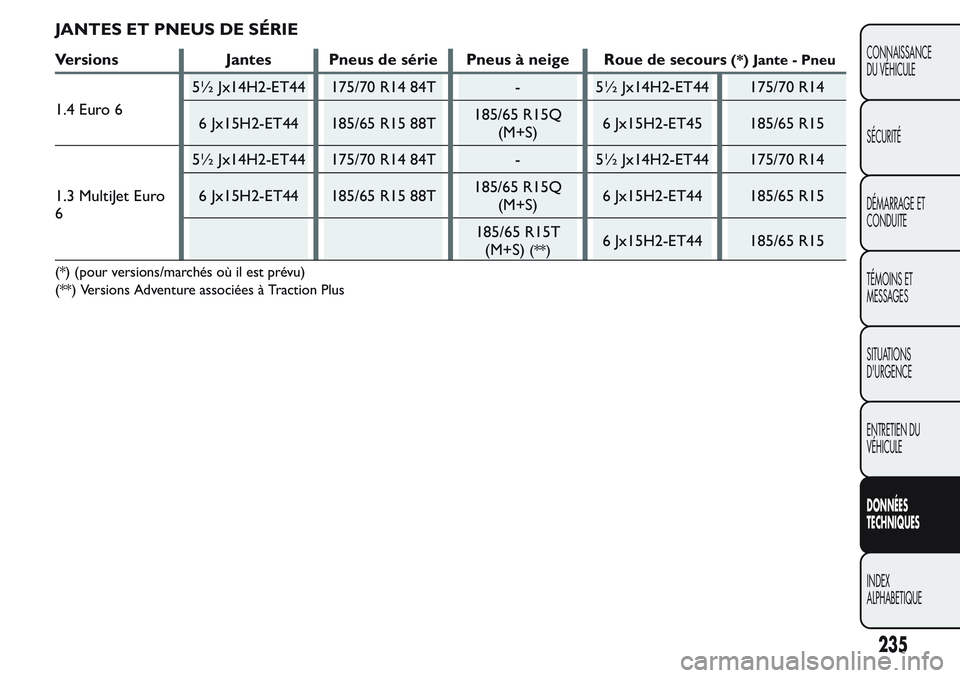

JANTES ET PNEUS DE SÉRIE
Versions Jantes Pneus de série Pneus à neige Roue de secours(*) Jante - Pneu
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 MultiJet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (pour versions/marchés où il est prévu)
(**) Versions Adventure associées à Traction Plus
235
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

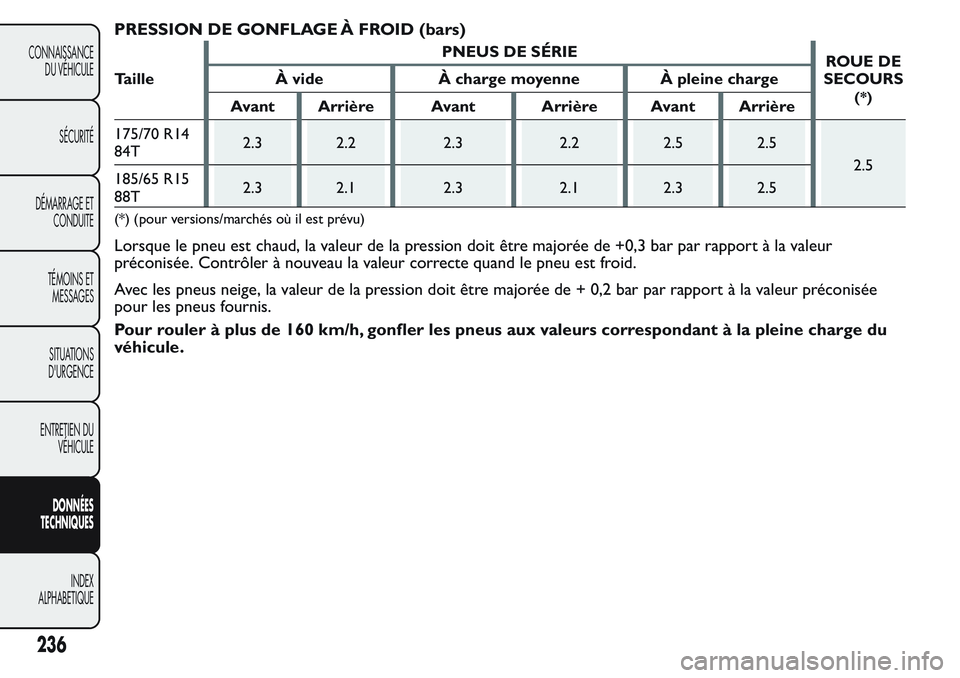

PRESSION DE GONFLAGE À FROID (bars)
TaillePNEUS DE SÉRIE
ROUE DE
SECOURS
(*)
À vide À charge moyenne À pleine charge
Avant Arrière Avant Arrière Avant Arrière
175/70 R14
84T2.3 2.2 2.3 2.2 2.5 2.5
2.5
185/65 R15
88T2.3 2.1 2.3 2.1 2.3 2.5
(*) (pour versions/marchés où il est prévu)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur
préconisée. Contrôler à nouveau la valeur correcte quand le pneu est froid.
