Hyundai Azera 2011 Manual do proprietário (in Portuguese)

1
77
CARACTERÍSTICAS DO SEU HYUNDAI
B260P02TG
!ADVERTÊNCIA:
Se as luzes de advertência do ABS e do Freio de Estacionamento/nível baixo do fluido de freio permanece-rem acesas ou acenderem durante a condução, pode existir um proble- ma com o EBD (Distribuição Eletrô-nica da Força de Frenagem). Se isso ocorrer, evite paradas brus- cas e procure o seu RevendedorHyundai para verificar o veículo o quanto antes possível. Se o seu veículo estiver equipado compainel de instrumentos do tipo
supervi-
sion,
o texto de advertência é informa-
do duas vezes no visor. O texto de advertência acende por aproximada-mente 20 segundos.
B265C01NF-GAT Luzes Indicadoras do Programa Eletrônicode Estabilidade(Se equipado)
As luzes indicadoras do programa ele- trônico de estabilidade mudam de ope- ração de acordo com a posição dachave de ignição e se o sistema está em funcionamento ou não. As luzes acendem ao ligar a chave deignição, porém devem apagar após três segundos. Se a luz indicadora ESP ou ESP-OFF permanecer acesa,leve o veículo até o seu Revendedor Hyundai e solicite para verificar o sis- tema. Consulte a Seção 2 para obtermais informações sobre o ESP.

1CARACTERÍSTICAS DO SEU HYUNDAI
78
B260Q02NF-GAT Luz Indicadora do
Controle Automático de Velocidade de Cruzeiro (Se equipado)
A luz indicadora do controle automático de velocidade de cruzeiro (CRUISE) acende ao pressionar o interruptor ON/ OFF (liga/desliga) no volante de direção.Ao pressionar novamente a luz indica- dora (CRUISE) apaga. Para mais infor- mações sobre a utilização do controleautomático de velocidade consulte a página 1-127.
B260R01TG-GAT Luz Indicadora SET
(Aplicado) do Controle
Automático de Veloci- dade de Cruzeiro (Se equipado)
A luz indicadora SET do controle auto- mático de velocidade acende ao pres- sionar o interruptor “–/SET” ou “RES/+”no volante de direção ao pressionar o interruptor “CANCEL” ou quando o sis- tema está desaplicado. Para desligar osistema, consulte a seção “Para can- celar o controle automático de veloci- dade de cruzeiro”, na página 1-128. B260U01TB-GAT
Luz de Advertência
do Imobilizador (Se equipado)
A luz indicadora acende durante alguns segundos após ligar a chave de ignição. Neste momento, você podeacionar o motor. A luz se apaga após o funcionamento do motor. Caso a luz indicadora se apague antes de acio-nar o motor, é necessário girar a chave para a posição LOCK (travado) e acionar novamente o motor. Caso aluz fique piscando por cinco segundos ao ligar a chave de ignição, isto indica que o sistema de imobilização nãoestá funcionando corretamente. Nes- te caso, consulte o procedimento de partida de emergência (Veja a página
1-8) ou consulte o Revendedor Hyundai.

1
79
CARACTERÍSTICAS DO SEU HYUNDAI
PAINEL DE INSTRUMENTOS
B270A01A-AAT ADVERTÊNCIA SONORA DE DESGASTE DA PASTILHA DEFREIO (Se equipado) As pastilhas do freio a disco dianteiro possuem indicadores de desgaste que devem fazer um ruído alto de curtaduração ou ruído de atrito metálico indicando que é necessário trocar as pastilhas. O ruído pode aparecer esumir ou ser ouvido sempre quando o veículo está em movimento. Também pode ser ouvido ao pressionar firme-mente o pedal do freio. A não substitui- ção das pastilhas resultará em dano excessivo ao disco de freio. Consulteimediatamente o seu Revendedor Hyundai. A agulha no medidor indica o nívelaproximado de combustível existente no tanque.A capacidade de combustível é forne- cida na Seção 9. NOTA: O símbolo “
” significa que a
tampa do tanque está colocada do lado esquerdo do veículo. B280A02TG
Tipo Convencional Tipo
Supervision
B280A02TG-GAT INDICADOR DE COMBUSTÍVEL
ATENÇÃO:
Evitar a condução com um nível muito baixo de combustível. Se você ficar sem combustível, isto pode causar ao motor uma detonação, eresultar em uma carga excessiva ao conversor catalítico.
!
AVISO SONORO DO TRAVÃO DE ESTACIONAMENTO(Se equipado) Se conduzir o veículo a mais de 10 km/ h com o travão de estacionamento engatado, o aviso soa continuamente.Antes de iniciar a condução, certifique- se de que desengatou totalmente o travão de estacionamento.

1CARACTERÍSTICAS DO SEU HYUNDAI
80
O velocímetro do seu Hyundai está calibrado em quilômetros por hora ou milhas por hora. OTG048840
!ADVERTÊNCIA:
Nunca remova a tampa do radiador com o motor quente. O líquido dearrefecimento do motor está sob pressão e ao remover a tampa o líquido escaldante em ebulição podeser expelido a alta velocidade e cau- sar queimaduras graves. Deixe o motor esfriar antes de remover atampa do radiador.
B290A01TG
Tipo Convencional Tipo
Supervision
B290A03A-AAT INDICADOR DE TEMPERATURA DO LÍQUIDODE ARREFECIMENTO DOMOTOR
A agulha no indicador de temperatura do líquido de arrefecimento do motordeve permanecer na faixa normal de operação. Se a agulha no medidor passar para a faixa “H” (Quente), pro-cure um local seguro para estacionar o quanto antes possível e desligue o motor. Em seguida, abra o capô e veri-fique o nível do líquido de arrefecimen- to (Consulte a seção “No caso de superaquecimento do motor”, na pági-na 3-4) e a correia de acionamento da bomba d’água. Se suspeitar de pro- blema no sistema de arrefecimento,procure um Revendedor Hyundai e
solicite a verificação do sistema dearrefecimento o quanto antes possível. B300A01A-GAT VELOCÍMETRO
Tipo Convencional
OTG048816
Tipo
Supervision

1
81
CARACTERÍSTICAS DO SEU HYUNDAI
O hodômetro registra a distância total percorrida em quilômetros ou milhas, sendo útil para manter um registro para os intervalos de manutenção. NOTA: Qualquer alteração do hodômetro poderá invalidar sua cobertura dagarantia.B310A02TG
Tipo Convencional Tipo
Supervision
ATENÇÃO:
Nunca acelere o motor a uma velo- cidade que faça com que a agulhaentre na área vermelha do tacôme- tro. Isso pode danificar seriamente o motor e poderá invalidar sua ga-rantia.!
HodômetroHodômetro
B330A01L-AAT TACÔMETRO
OTG048839
OTG048813L
Tipo
Supervision
Tipo Convencional
O tacômetro registra a rotação do motor em rotações por minuto (rpm). B310A01B-GAT HODÔMETRO (ODO)

1CARACTERÍSTICAS DO SEU HYUNDAI
82
B400B02TG
COMPUTADOR DE BORDO
B400B11TG
Tipo Convencional Tipo
Supervision
B400B02TG-GAT
O computador de bordo consiste num indicador de informações ao condutor controlado por um microprocessador.Mostra no visor LCD informações relativas à condução, tais como o total estimado do conta-quilómetros, adistância a percorrer até o depósito ficar sem combustível, a velocidade média, o tempo de viagem e osconsumos médio e instantâneo de combustível. NOTA:
o Se o seu veículo estiver equipado
com o combinado de instrumentos convencional, o sistema mostraapenas a velocidade média e os consumos médio e instantâneo de combustível.
o Cada unidade pode ser mostrada em MILE (milha) de acordo com opaís. INTERRUPTOR DE MODO As funções podem ser acessadas na seguinte ordem através da tecla MODE com a chave de ignição na posição ON (ligado) altera o visor da seguinte ma-neira:
CONSUMO MÉDIO DE
COMBUSTÍVEL
HODÔMETRO PARCIAL
AUTONOMIA
VELOCIDADE MÉDIA
CRONÔMETRO
CONSUMO INSTANTÂNEO DE COMBUSTÍVEL

1
83
CARACTERÍSTICAS DO SEU HYUNDAI
B400B12TG
Tipo Convencional Tipo
Supervision
B400B03TG
TECLA RESET Carregue por mais de 1 segundo no botão “RESET” para iniciar as informações mostradas no visor, tais como o total do conta-quilómetros, avelocidade média, o tempo de viagem e os consumos médio e instantâneo de combustível.
o Esse modo indica a distância total
percorrida deste a última vez que o hodômetro foi zerado. A distância total também é zerada se a bateriafor desconectada.
o Pressionar a tecla RESET por mais
de 1 segundo, quando a leitura dohodômetro parcial está sendo mos- trada, zera o hodômetro.
o A faixa de funcionamento do medi- dor vai de 0 a 999,9 km (999,9milhas). Para mudar de TRIP A (percurso A) para TRIP B (percurso B), pressione atecla MODE (de modo). TRIP A:
Primeira distância percorrida
desde o ponto de origem até um primeiro destino.
TRIP B: Segunda distância deste o
primeiro destino até o destinofinal.
1. Hodômetro Parcial (TRIP)
OTG040721
Tipo Convencional
OTG040710L
Tipo
Supervision

1CARACTERÍSTICAS DO SEU HYUNDAI
84
o Quando a autonomia for 50 km, o
mostrador (—) irá piscar alertando baixo nível de combustível no tan-que. B400B14TG
Tipo Convencional
Tipo
Supervision
o Esse modo indica a autonomia do veículo em função da quantidadede combustível existente no tan-que.
o O computador de bordo pode não
registrar combustível adicional seinferior a 6 litros.
o Caso a bateria tenha sido desconec-
tada, será necessário conduzir por
mais de 64 km para obter uma quilo-
metragem precisa de autonomia. B400B13TG
Tipo Convencional Tipo
Supervision
2. Autonomia
NOTA:
o O valor indicado de autonomia
pode ser diferente da leitura real do hodômetro parcial de acordo com as condições de condução.
o A autonomia pode variar de acor- do com as condições de condu- ção, do padrão de condução ou da velocidade do veículo.

1
85
CARACTERÍSTICAS DO SEU HYUNDAI
B400B09TG
Tipo Convencional Tipo
Supervision

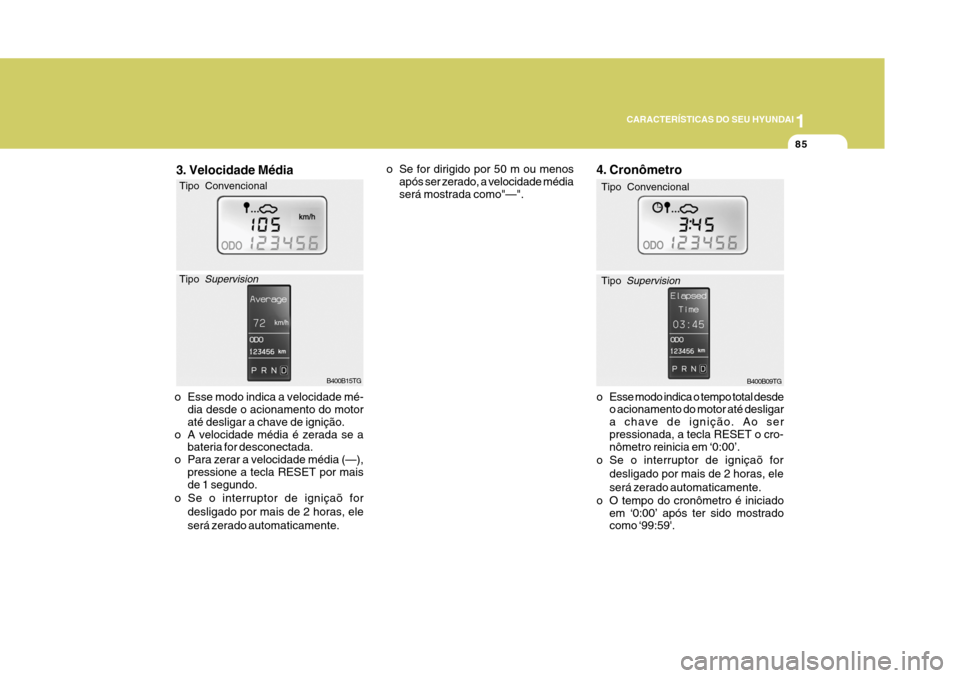

4. Cronômetro
o Esse modo indica o tempo total desde
o acionamento do motor até desligar a chave de ignição. Ao serpressionada, a tecla RESET o cro- nômetro reinicia em ‘0:00’.
o Se o interruptor de igniçaõ for
desligado por mais de 2 horas, ele será zerado automaticamente.
o O tempo do cronômetro é iniciado em ‘0:00’ após ter sido mostrado como ‘99:59'.
B400B15TG
Tipo Convencional Tipo
Supervision
3. Velocidade Média
o Esse modo indica a velocidade mé- dia desde o acionamento do motor até desligar a chave de ignição.
o A velocidade média é zerada se a bateria for desconectada.
o Para zerar a velocidade média (—), pressione a tecla RESET por mais de 1 segundo.
o Se o interruptor de igniçaõ for
desligado por mais de 2 horas, ele será zerado automaticamente. o Se for dirigido por 50 m ou menos
após ser zerado, a velocidade média será mostrada como"—".

1CARACTERÍSTICAS DO SEU HYUNDAI
86

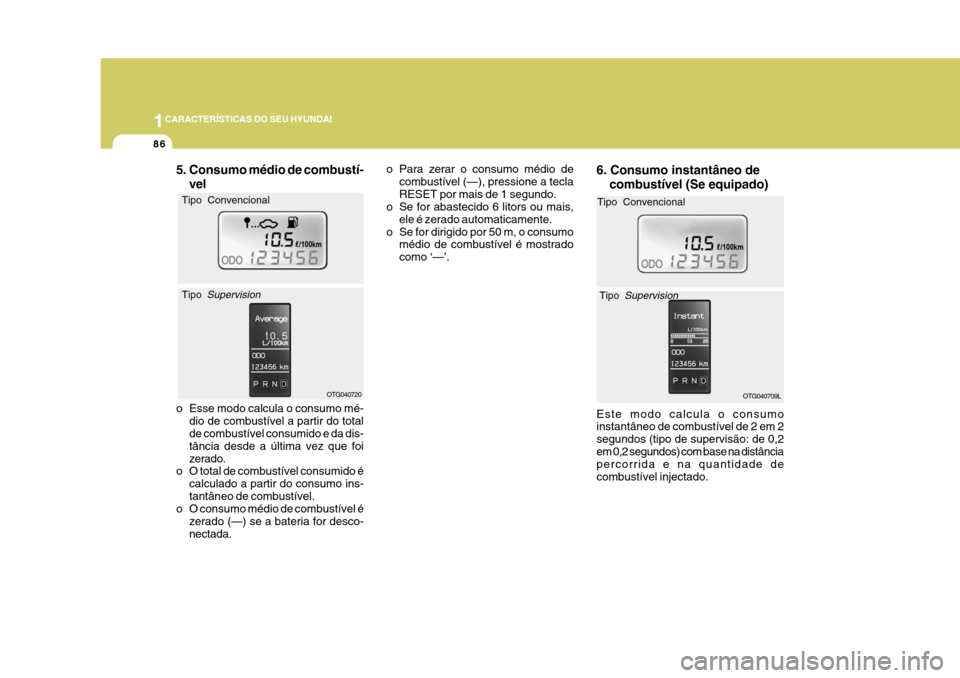

o Para zerar o consumo médio decombustível (—), pressione a tecla RESET por mais de 1 segundo.
o Se for abastecido 6 litors ou mais,
ele é zerado automaticamente.
o Se for dirigido por 50 m, o consumo médio de combustível é mostradocomo ‘—’.
OTG040720
Tipo Convencional Tipo
Supervision
o Esse modo calcula o consumo mé-
dio de combustível a partir do total de combustível consumido e da dis- tância desde a última vez que foizerado.
o O total de combustível consumido é
calculado a partir do consumo ins-tantâneo de combustível.
o O consumo médio de combustível é
zerado (—) se a bateria for desco-nectada.
5. Consumo médio de combustí-
vel 6. Consumo instantâneo de
combustível (Se equipado)
Este modo calcula o consumo instantâneo de combustível de 2 em 2 segundos (tipo de supervisão: de 0,2em 0,2 segundos) com base na distância percorrida e na quantidade de combustível injectado.
OTG040709L
Tipo Convencional
Tipo
Supervision
