5 GENEREL VEDLIGEHOLDELSE
24
G240A01A-ACT SERVOSTYRINGENS
SLANGER Det anbefales, at De kontrollerer
servostyringens slangeforbindelser for olielækage med jævne mellemrum. Servostyringens slanger skal udskiftes, hvis der er alvorlige revnedannelser ioverfladen eller slidte steder. Nedslidning af slangen kan medføre for tidlig svigt.
BEMÆRK:
o Der kan høres en malende lyd fra servoens oliepumpe umiddelbart efter, at motoren er startet i ekstremt koldt vejr (under - 20°C). Hvis lyden hører op underopvarmningen, er der ikke noget unormalt i systemet. Det skyldes servostyringsoliens karakteristikai ekstremt koldt vejr.
o Undgå at starte motoren, når
servoens oliebeholder er tom.
!
KONTROL AF ELEKTRISKE KØLERVENTILATORER
G220A01A-ACT
ADVARSEL:

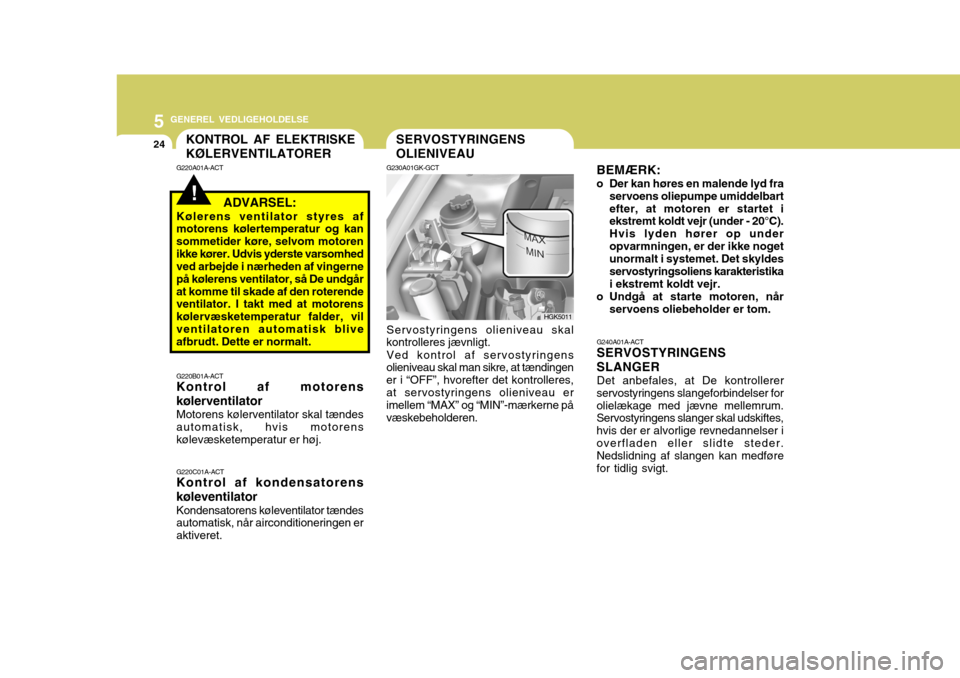

Kølerens ventilator styres af motorens kølertemperatur og kan sommetider køre, selvom motorenikke kører. Udvis yderste varsomhed ved arbejde i nærheden af vingerne på kølerens ventilator, så De undgårat komme til skade af den roterende ventilator. I takt med at motorens kølervæsketemperatur falder, vilventilatoren automatisk blive afbrudt. Dette er normalt.SERVOSTYRINGENS OLIENIVEAU
G220B01A-ACT
Kontrol af motorenskølerventilator
Motorens kølerventilator skal tændes automatisk, hvis motorenskølevæsketemperatur er høj. G220C01A-ACT
Kontrol af kondensatorens køleventilator
Kondensatorens køleventilator tændes automatisk, når airconditioneringen er aktiveret. G230A01GK-GCT
HGK5011
Servostyringens olieniveau skal
kontrolleres jævnligt.
Ved kontrol af servostyringens
olieniveau skal man sikre, at tændingener i “OFF”, hvorefter det kontrolleres,at servostyringens olieniveau er imellem “MAX” og “MIN”-mærkerne på væskebeholderen.

5
GENEREL VEDLIGEHOLDELSE
25JUSTERING AF FORLYGTER

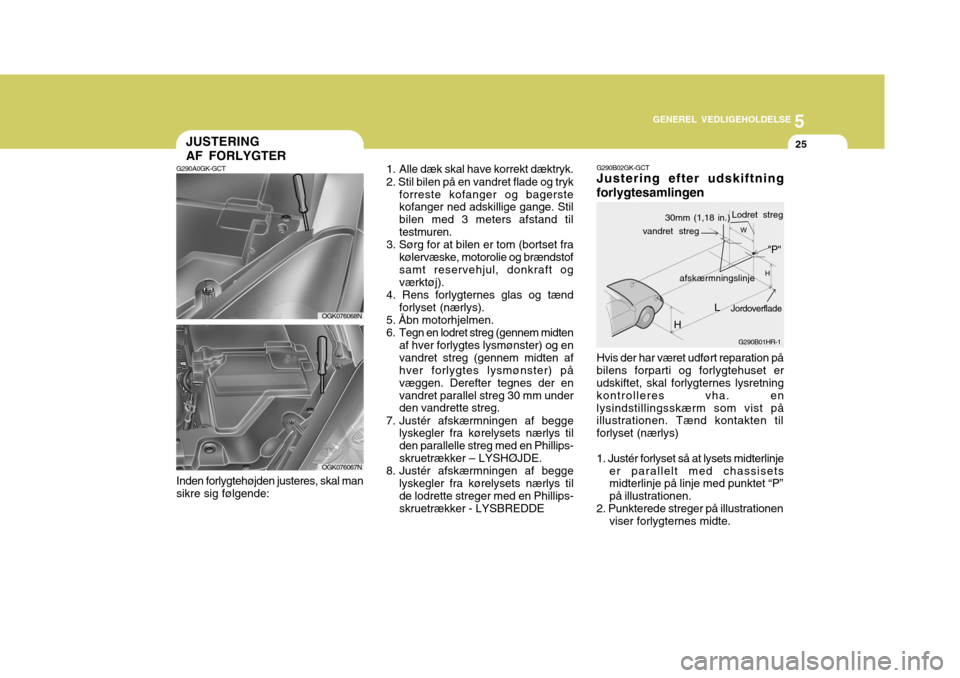

Inden forlygtehøjden justeres, skal man sikre sig følgende: 1. Alle dæk skal have korrekt dæktryk. 2. Stil bilen på en vandret flade og tryk
forreste kofanger og bagerste kofanger ned adskillige gange. Stil bilen med 3 meters afstand tiltestmuren.
3. Sørg for at bilen er tom (bortset fra kølervæske, motorolie og brændstof samt reservehjul, donkraft og værktøj).
4. Rens forlygternes glas og tænd forlyset (nærlys).
5. Åbn motorhjelmen.
6. Tegn en lodret streg (gennem midten af hver forlygtes lysmønster) og envandret streg (gennem midten af hver forlygtes lysmønster) på væggen. Derefter tegnes der envandret parallel streg 30 mm under den vandrette streg.
7. Justér afskærmningen af begge lyskegler fra kørelysets nærlys til den parallelle streg med en Phillips-skruetrækker – LYSHØJDE.
8. Justér afskærmningen af begge
lyskegler fra kørelysets nærlys tilde lodrette streger med en Phillips- skruetrækker - LYSBREDDE
G290A0GK-GCT
OGK076068N
OGK076067N
G290B02GK-GCT Justering efter udskiftning forlygtesamlingen Hvis der har været udført reparation på bilens forparti og forlygtehuset er udskiftet, skal forlygternes lysretning kontrolleres vha. enlysindstillingsskærm som vist på illustrationen. Tænd kontakten til forlyset (nærlys) 1. Justér forlyset så at lysets midterlinje
er parallelt med chassisets midterlinje på linje med punktet “P” på illustrationen.
2. Punkterede streger på illustrationen
viser forlygternes midte. G290B01HR-1
L
W
H
H afskærmningslinje
"P"
30mm (1,18 in.)
Lodret streg
vandret streg
Jordoverflade

5 GENEREL VEDLIGEHOLDELSE
26
Specificationer:"H" Afstand mellem forlygternes vandrette
midterlinje og jordoverfladen Langt : 690 mm (27,2 in)
Kort : 674 mm (26,5 in) "W" Afstand mellem midten af begge
forlygter Langt : 1,336 mm (52,6 in)
Kort : 1,096 mm (43,2 in) "L" Afstand mellem forlygterne og muren,

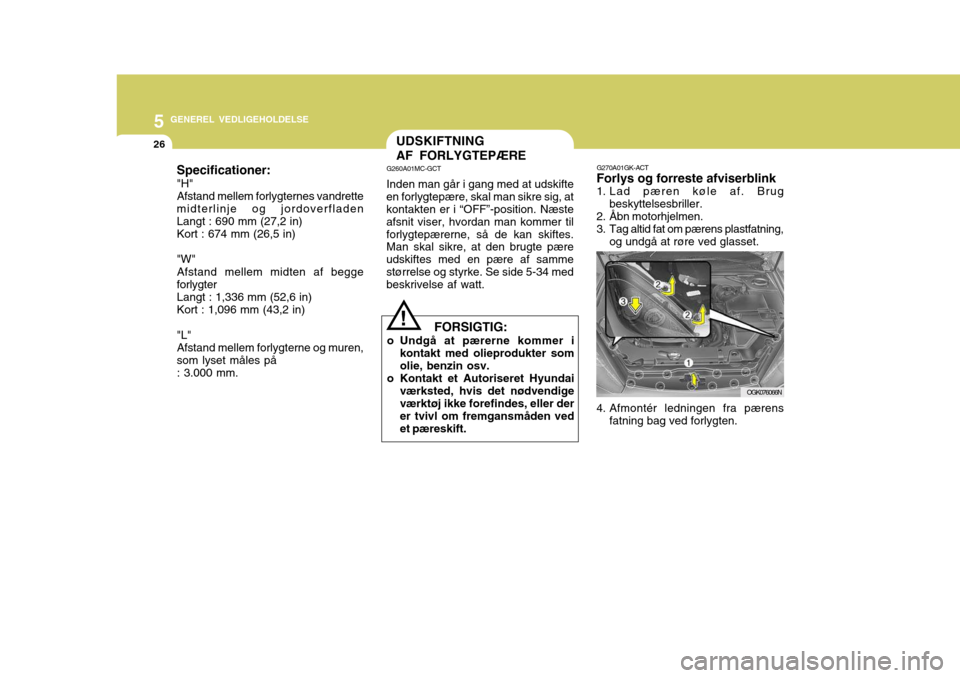

som lyset måles på : 3.000 mm.UDSKIFTNING AF FORLYGTEPÆRE
G260A01MC-GCT Inden man går i gang med at udskifte
en forlygtepære, skal man sikre sig, at kontakten er i “OFF”-position. Næste afsnit viser, hvordan man kommer tilforlygtepærerne, så de kan skiftes. Man skal sikre, at den brugte pære udskiftes med en pære af sammestørrelse og styrke. Se side 5-34 med beskrivelse af watt.
FORSIGTIG:
o Undgå at pærerne kommer i kontakt med olieprodukter somolie, benzin osv.
o Kontakt et Autoriseret Hyundai værksted, hvis det nødvendigeværktøj ikke forefindes, eller der er tvivl om fremgansmåden vedet pæreskift.
! 1. Lad pæren køle af. Brug
beskyttelsesbriller.
2. Åbn motorhjelmen.
3. Tag altid fat om pærens plastfatning, og undgå at røre ved glasset.
G270A01GK-ACT
Forlys og forreste afviserblink
4. Afmontér ledningen fra pærens
fatning bag ved forlygten.
OGK076066N

5
GENEREL VEDLIGEHOLDELSE
27

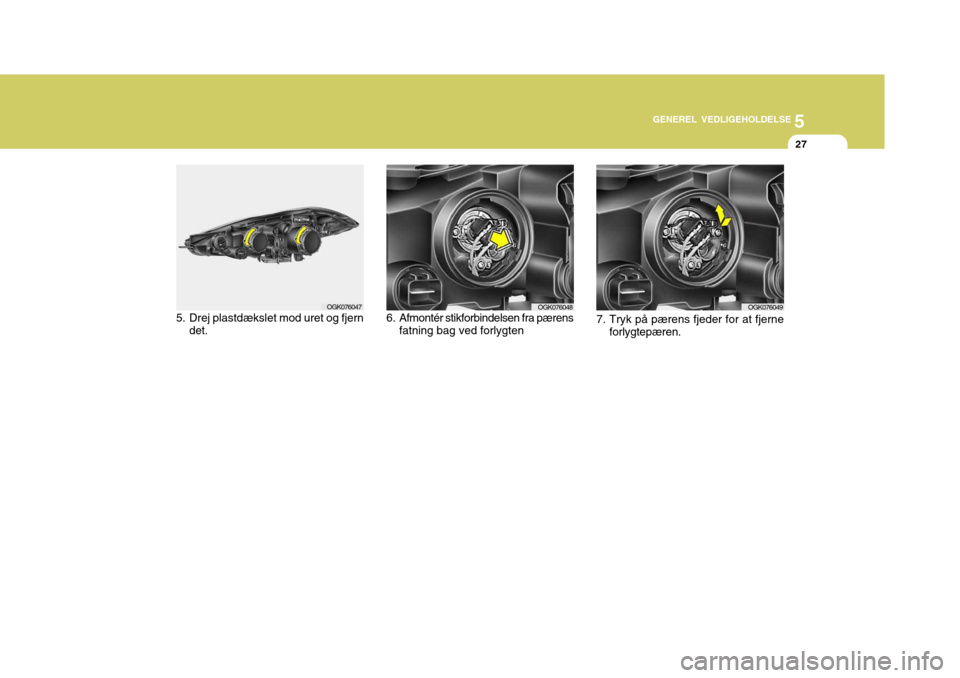

5. Drej plastdækslet mod uret og fjern det.
OGK076047 6. Afmontér stikforbindelsen fra pærens
fatning bag ved forlygtenOGK076048
7. Tryk på pærens fjeder for at fjerneforlygtepæren.OGK076049

5 GENEREL VEDLIGEHOLDELSE
28
! ADVARSEL:

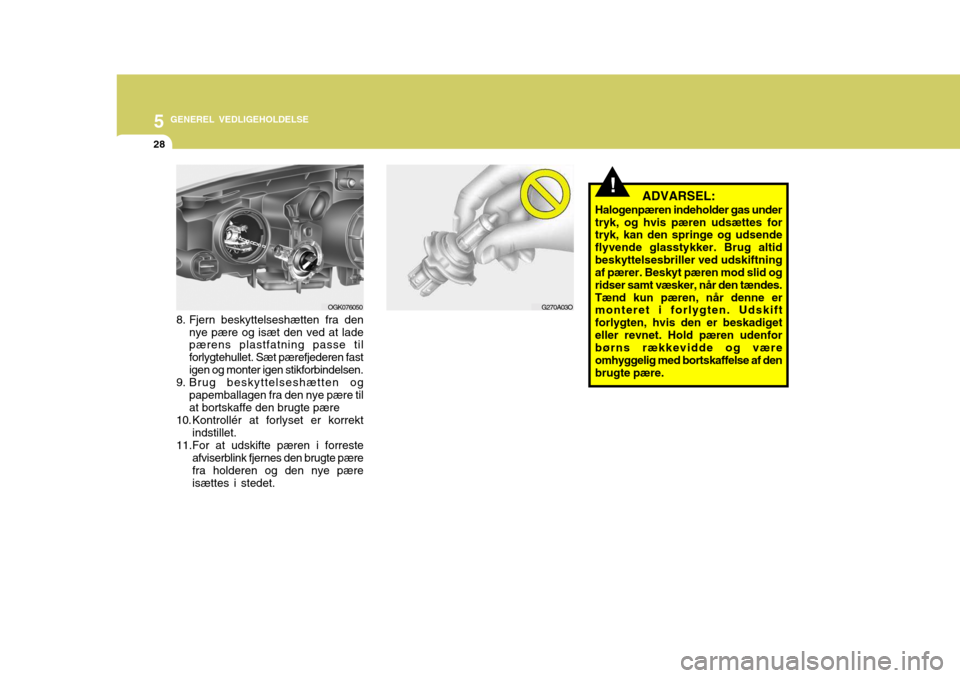

Halogenpæren indeholder gas under tryk, og hvis pæren udsættes for tryk, kan den springe og udsende flyvende glasstykker. Brug altidbeskyttelsesbriller ved udskiftning af pærer. Beskyt pæren mod slid og ridser samt væsker, når den tændes.Tænd kun pæren, når denne er monteret i forlygten. Udskift forlygten, hvis den er beskadigeteller revnet. Hold pæren udenfor børns rækkevidde og være omhyggelig med bortskaffelse af denbrugte pære.
8. Fjern beskyttelseshætten fra den
nye pære og isæt den ved at lade pærens plastfatning passe til forlygtehullet. Sæt pærefjederen fast igen og monter igen stikforbindelsen.
9. Brug beskyttelseshætten og papemballagen fra den nye pære tilat bortskaffe den brugte pære
10. Kontrollér at forlyset er korrekt indstillet.
11.For at udskifte pæren i forreste afviserblink fjernes den brugte pærefra holderen og den nye pære isættes i stedet.
OGK076050G270A03O

5
GENEREL VEDLIGEHOLDELSE
29
G270B01GK-GCT

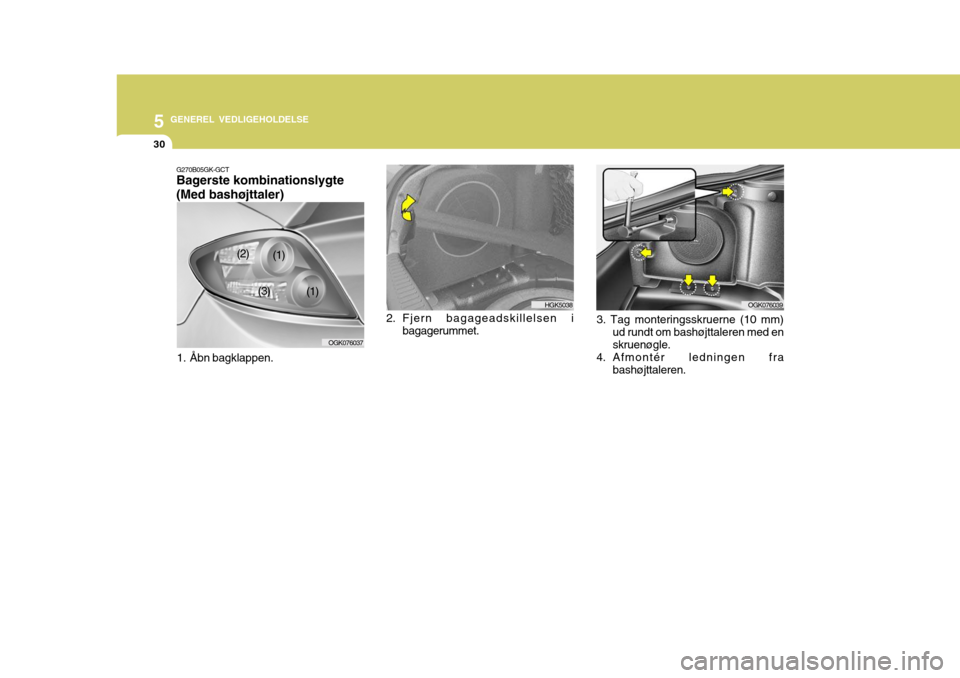

Bagerste kombinationslygte (Uden bashøjttaler)

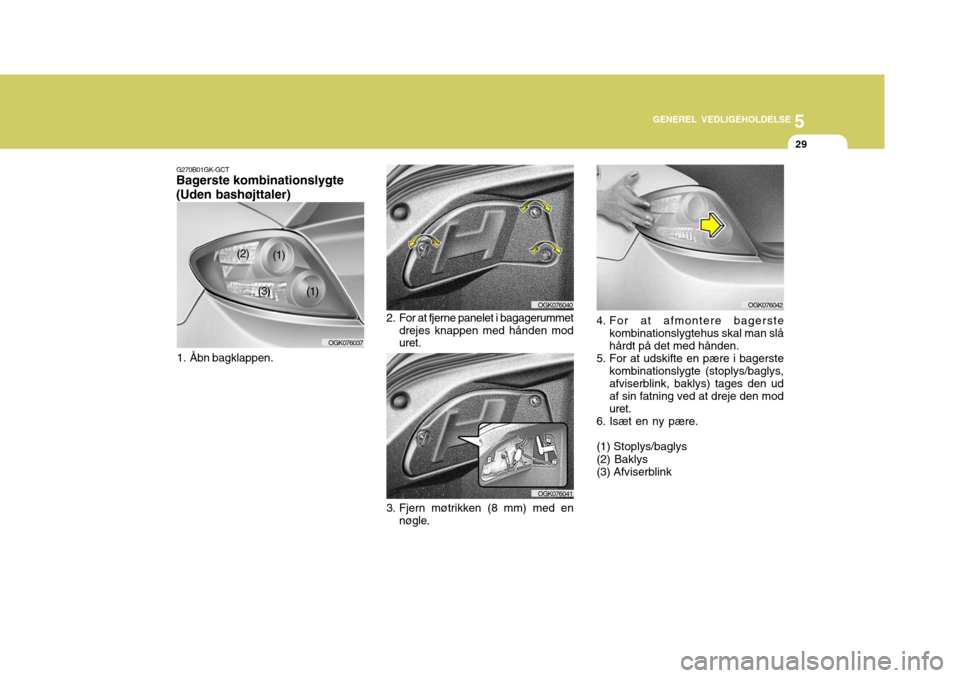

1. Åbn bagklappen.
OGK076037
(1)
(1)
(2)
(3) 4. For at afmontere bagerstekombinationslygtehus skal man slå hårdt på det med hånden.
5. For at udskifte en pære i bagerste kombinationslygte (stoplys/baglys, afviserblink, baklys) tages den ud af sin fatning ved at dreje den moduret.
6. Isæt en ny pære. (1) Stoplys/baglys (2) Baklys (3) Afviserblink
OGK076042
2. For at fjerne panelet i bagagerummet drejes knappen med hånden mod uret.OGK076040
3. Fjern møtrikken (8 mm) med en nøgle.
OGK076041

5 GENEREL VEDLIGEHOLDELSE
30
G270B05GK-GCT Bagerste kombinationslygte (Med bashøjttaler)
1. Åbn bagklappen.
OGK076037 2. Fjern bagageadskillelsen i
bagagerummet.
HGK5038
3. Tag monteringsskruerne (10 mm)ud rundt om bashøjttaleren med en skruenøgle.
4. Afmontér ledningen fra bashøjttaleren.OGK076039
(1)
(1)
(2)
(3)

5
GENEREL VEDLIGEHOLDELSE
31
G270F02A-GCT Bagerste tågelys

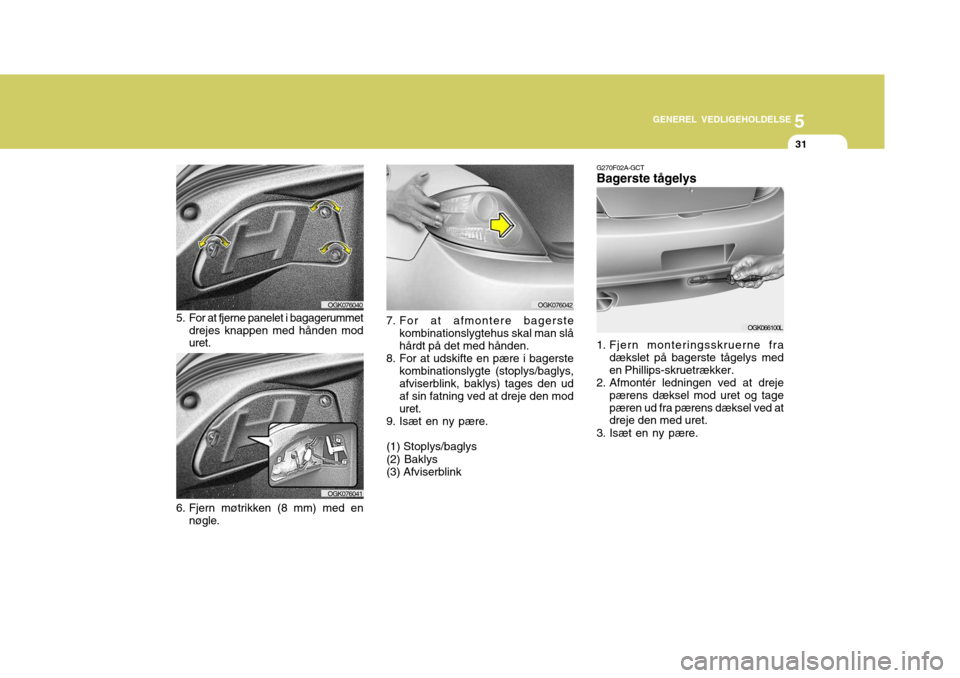

1. Fjern monteringsskruerne fra dækslet på bagerste tågelys med en Phillips-skruetrækker.
2. Afmontér ledningen ved at dreje
pærens dæksel mod uret og tagepæren ud fra pærens dæksel ved at dreje den med uret.
3. Isæt en ny pære.
OGK066100L
7. For at afmontere bagerste
kombinationslygtehus skal man slå hårdt på det med hånden.
8. For at udskifte en pære i bagerste kombinationslygte (stoplys/baglys, afviserblink, baklys) tages den ud af sin fatning ved at dreje den moduret.
9. Isæt en ny pære. (1) Stoplys/baglys (2) Baklys (3) Afviserblink
OGK076042
5. For at fjerne panelet i bagagerummet drejes knappen med hånden mod uret.OGK076040
6. Fjern møtrikken (8 mm) med en nøgle.
OGK076041

5 GENEREL VEDLIGEHOLDELSE
32

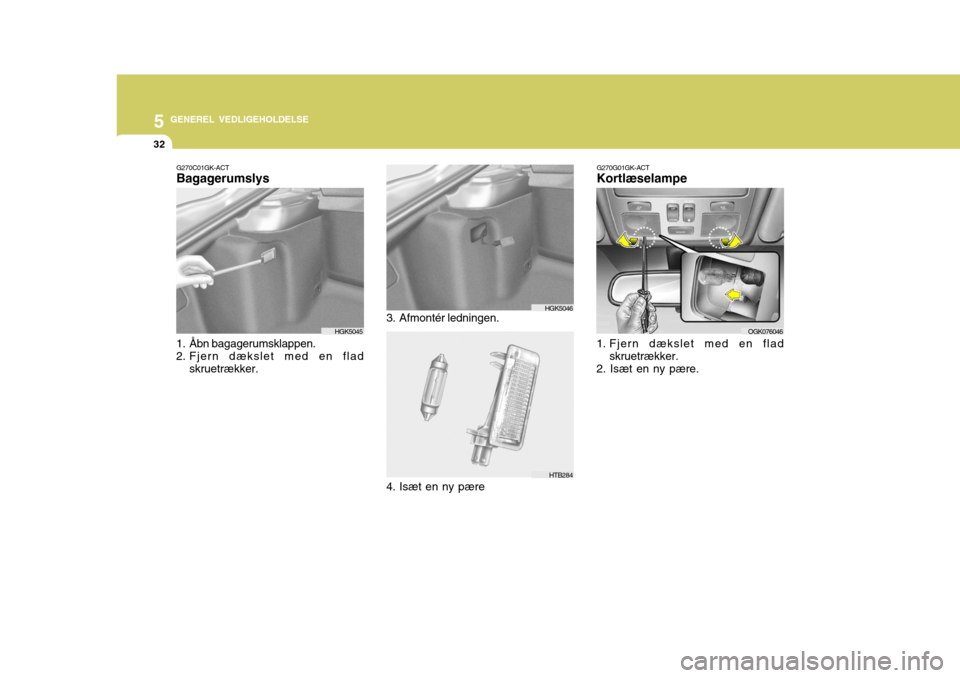

G270C01GK-ACT Bagagerumslys
1. Åbn bagagerumsklappen.
2. Fjern dækslet med en fladskruetrækker.
HGK5045 3. Afmontér ledningen.
HGK5046
4. Isæt en ny pære
HTB284 G270G01GK-ACT
Kortlæselampe
1. Fjern dækslet med en flad
skruetrækker.
2. Isæt en ny pære.
OGK076046

5
GENEREL VEDLIGEHOLDELSE
33
4. Afmontér ledningen.
5. Fjern handskerumspæren ved at trykke på clipsen.
6. Isæt en ny pære.
OGK076038
G270E02A-GCT
(hvis monteret) - Blinklys BEMÆRK: Det anbefales, at blinklysets pære udskiftes på et autoriseret Hyundai- værksted.
G270H01GK-GCT
Handskerumslys

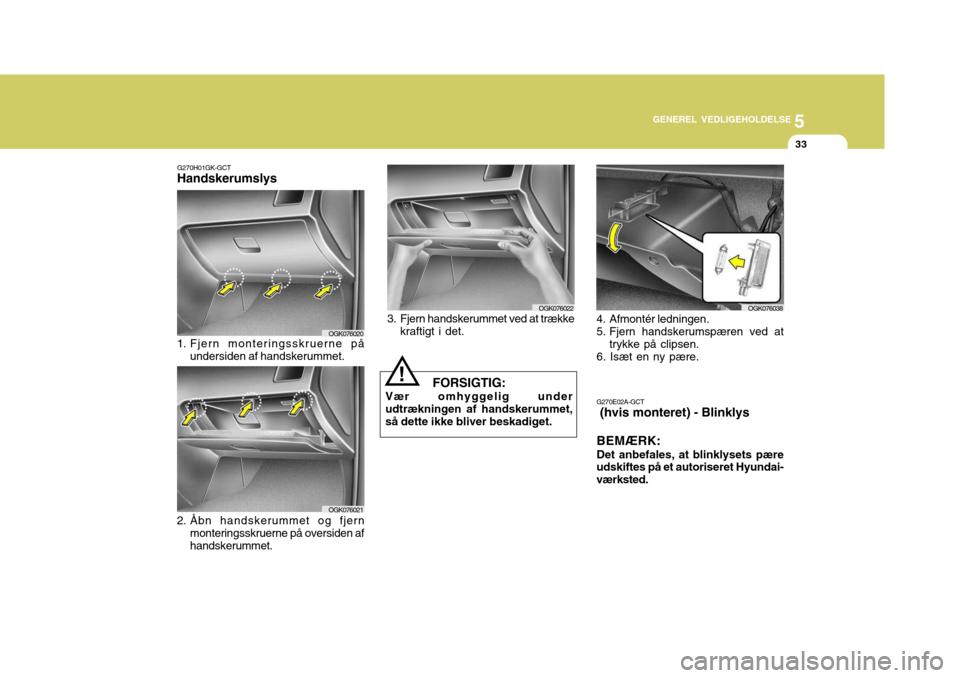

1. Fjern monteringsskruerne på
undersiden af handskerummet.
OGK076020
2. Åbn handskerummet og fjern monteringsskruerne på oversiden af handskerummet.
OGK076021 3. Fjern handskerummet ved at trække
kraftigt i det.
OGK076022
FORSIGTIG:
Vær omhyggelig under udtrækningen af handskerummet, så dette ikke bliver beskadiget.
!
