Hyundai Grand Santa Fe 2015 Instrukcja Obsługi (in Polish)

765
Obsługa
Zalecamy produkty Shell

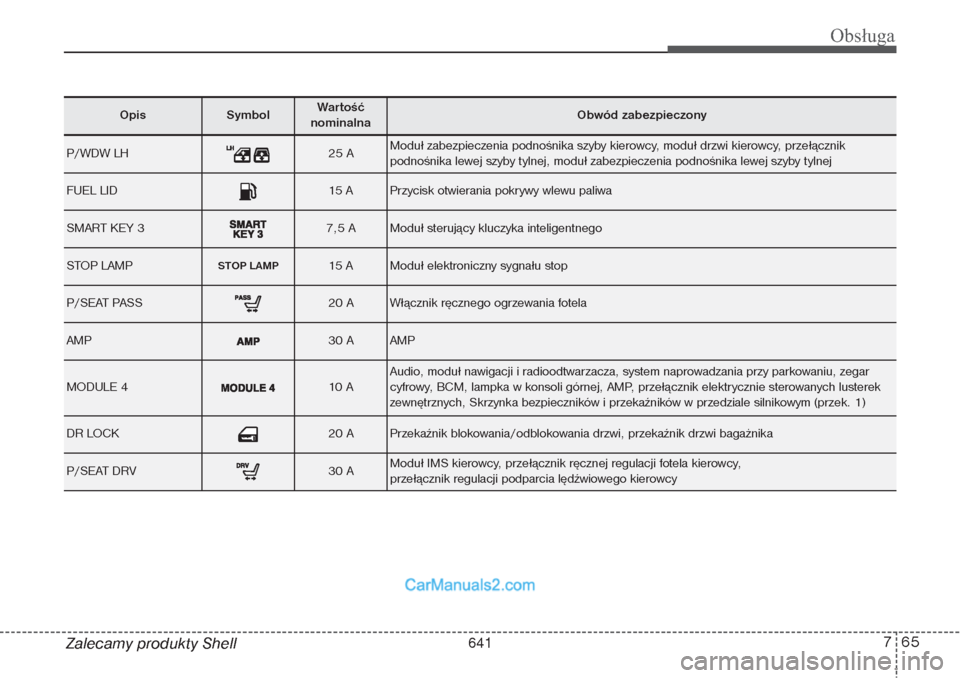

Opis
Symbol
Wartość
nominalna
Obwód zabezpieczony
P/WDW LH
25 A
Moduł zabezpieczenia podnośnika szyby kierowcy, moduł drzwi kierowcy, przełącznik
podnośnika lewej szyby tylnej, moduł zabezpieczenia podnośnika lewej szyby tylnej
FUEL LID
15 A
Przycisk otwierania pokrywy wlewu paliwa
SMART KEY 3
7,5 A
Moduł sterujący kluczyka inteligentnego
STOP LAMP
STOP LAMP
15 A
Moduł elektroniczny sygnału stop
P/SEAT PASS
20 A
Włącznik ręcznego ogrzewania fotela
AMP
30 A
AMP
MODULE 4
10 A
Audio, moduł nawigacji i radioodtwarzacza, system naprowadzania przy parkowaniu, zegar
cyfrowy, BCM, lampka w konsoli górnej, AMP, przełącznik elektrycznie sterowanych lusterek
zewnętrznych, Skrzynka bezpieczników i przekaźników w przedziale silnikowym (przek. 1)
DR LOCK
20 A
Przekaźnik blokowania/odblokowania drzwi, przekaźnik drzwi bagażnika
P/SEAT DRV
30 A
Moduł IMS kierowcy, przełącznik ręcznej regulacji fotela kierowcy,
przełącznik regulacji podparcia lędźwiowego kierowcy
641

Obsługa66 7
Zalecamy produkty Shell

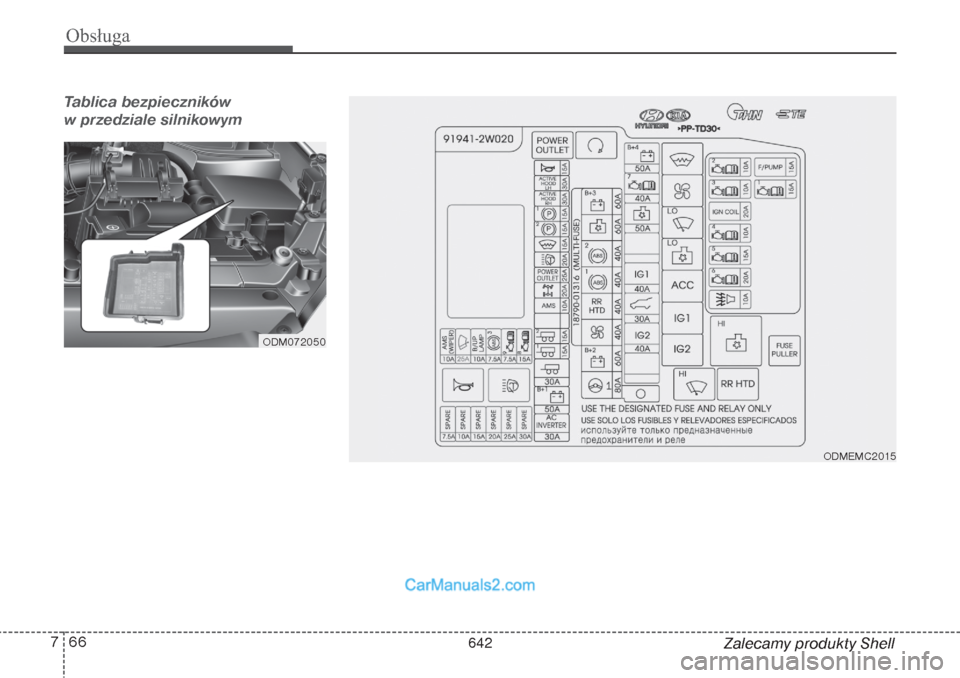

Tablica bezpieczników
w przedziale silnikowym
ODM072050
ODMEMC2015
642

767
Obsługa
Zalecamy produkty Shell

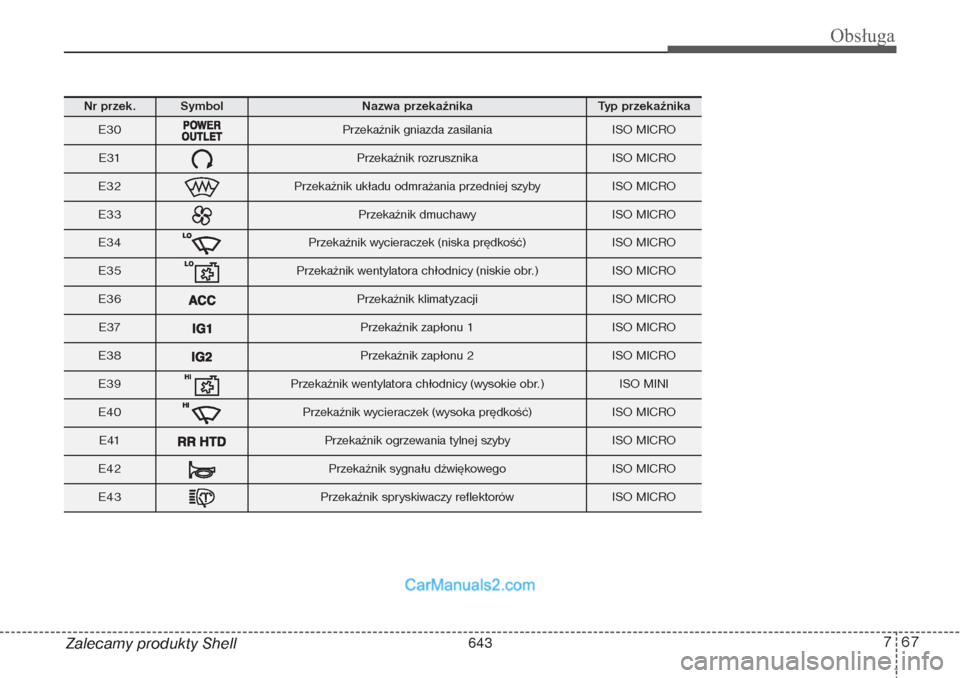

Nr przek.
Symbol
Nazwa przekaźnika
Typ przekaźnika
E30
Przekaźnik gniazda zasilania
ISO MICRO
E31
Przekaźnik rozrusznika
ISO MICRO
E32
Przekaźnik układu odmrażania przedniej szyby
ISO MICRO
E33
Przekaźnik dmuchawy
ISO MICRO
E34
Przekaźnik wycieraczek (niska prędkość)
ISO MICRO
E35
Przekaźnik wentylatora chłodnicy (niskie obr.)
ISO MICRO
E36
Przekaźnik klimatyzacji
ISO MICRO
E37
Przekaźnik zapłonu 1
ISO MICRO
E38
Przekaźnik zapłonu 2
ISO MICRO
E39
Przekaźnik wentylatora chłodnicy (wysokie obr.)
ISO MINI
E40
Przekaźnik wycieraczek (wysoka prędkość)
ISO MICRO
E41
Przekaźnik ogrzewania tylnej szyby
ISO MICRO
E42
Przekaźnik sygnału dźwiękowego
ISO MICRO
E43
Przekaźnik spryskiwaczy reflektorów
ISO MICRO
643

Obsługa68 7
Zalecamy produkty Shell

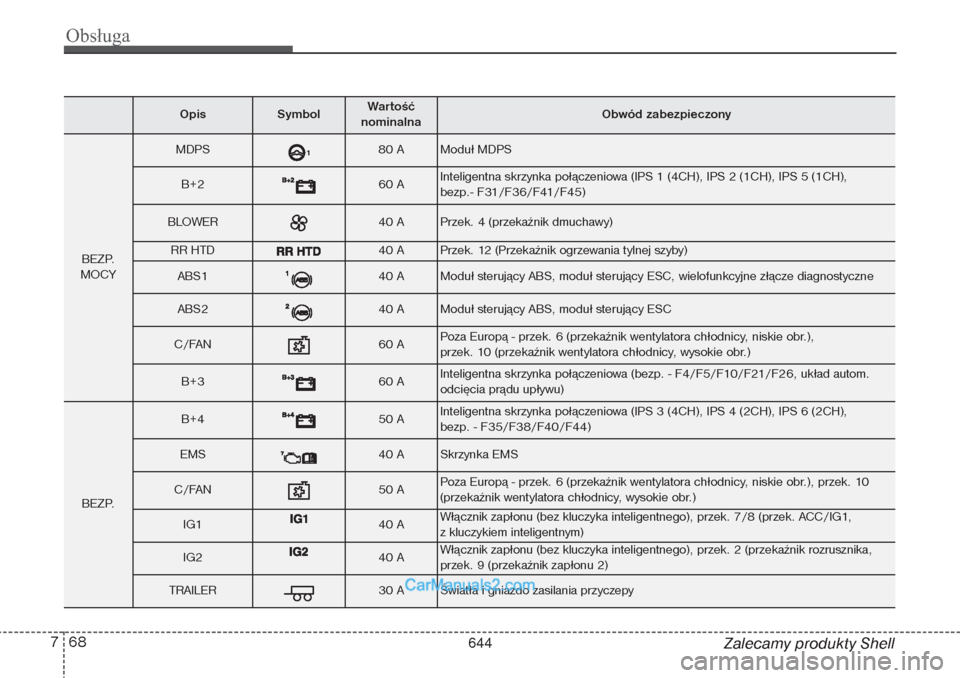

Opis
Symbol
Wartość
nominalna
Obwód zabezpieczony
BEZP.
MOCY
MDPS
80 A
Moduł MDPS
B+2
60 A
Inteligentna skrzynka połączeniowa (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
bezp.- F31/F36/F41/F45)
BLOWER
40 A
Przek. 4 (przekaźnik dmuchawy)
RR HTD
40 A
Przek. 12 (Przekaźnik ogrzewania tylnej szyby)
ABS1
40 A
Moduł sterujący ABS, moduł sterujący ESC, wielofunkcyjne złącze diagnostyczne
ABS2
40 A
Moduł sterujący ABS, moduł sterujący ESC
C/FAN
60 A
Poza Europą - przek. 6 (przekaźnik wentylatora chłodnicy, niskie obr.),
przek. 10 (przekaźnik wentylatora chłodnicy, wysokie obr.)
B+3
60 A
Inteligentna skrzynka połączeniowa (bezp. - F4/F5/F10/F21/F26, układ autom.
odcięcia prądu upływu)
BEZP.
B+4
50 A
Inteligentna skrzynka połączeniowa (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
bezp. - F35/F38/F40/F44)
EMS
40 A
Skrzynka EMS
C/FAN
50 A
Poza Europą - przek. 6 (przekaźnik wentylatora chłodnicy, niskie obr.), przek. 10
(przekaźnik wentylatora chłodnicy, wysokie obr.)
IG1
40 A
Włącznik zapłonu (bez kluczyka inteligentnego), przek. 7/8 (przek. ACC/IG1,
z kluczykiem inteligentnym)
IG2
40 A
Włącznik zapłonu (bez kluczyka inteligentnego), przek. 2 (przekaźnik rozrusznika,
przek. 9 (przekaźnik zapłonu 2)
TRAILER
30 A
Światła i gniazdo zasilania przyczepy
644

769
Obsługa
Zalecamy produkty Shell

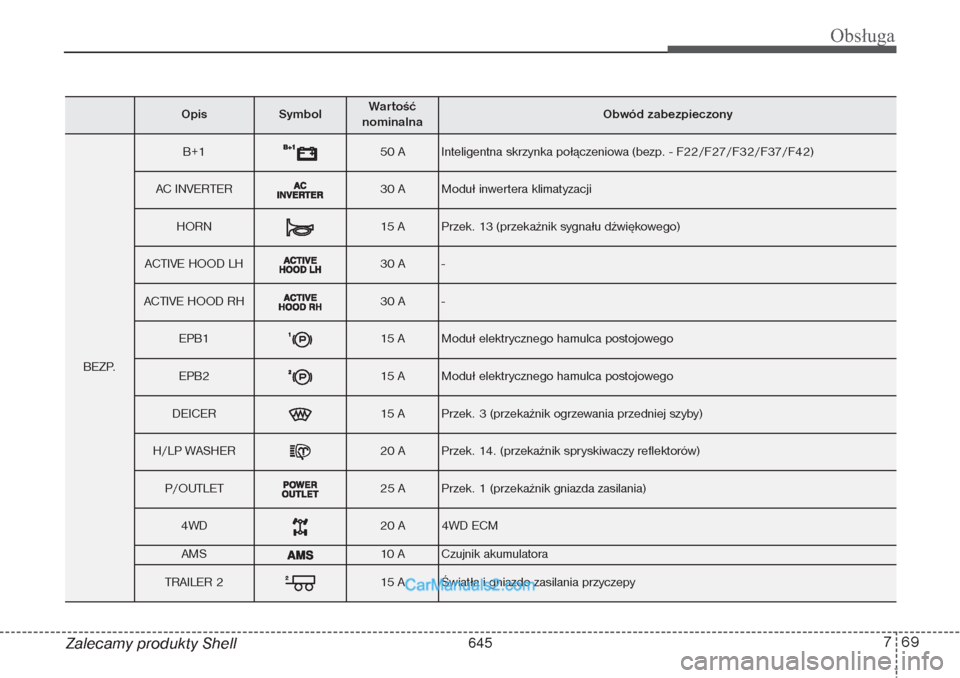

Opis
Symbol
Wartość
nominalna
Obwód zabezpieczony
BEZP.
B+1
50 A
Inteligentna skrzynka połączeniowa (bezp. - F22/F27/F32/F37/F42)
AC INVERTER
30 A
Moduł inwertera klimatyzacji
HORN
15 A
Przek. 13 (przekaźnik sygnału dźwiękowego)
ACTIVE HOOD LH
30 A
-
ACTIVE HOOD RH
30 A
-
EPB1
15 A
Moduł elektrycznego hamulca postojowego
EPB2
15 A
Moduł elektrycznego hamulca postojowego
DEICER
15 A
Przek. 3 (przekaźnik ogrzewania przedniej szyby)
H/LP WASHER
20 A
Przek. 14. (przekaźnik spryskiwaczy reflektorów)
P/OUTLET
25 A
Przek. 1 (przekaźnik gniazda zasilania)
4WD
20 A
4WD ECM
AMS
10 A
Czujnik akumulatora
TRAILER 2
15 A
Światła i gniazdo zasilania przyczepy
645

Obsługa70 7
Zalecamy produkty Shell

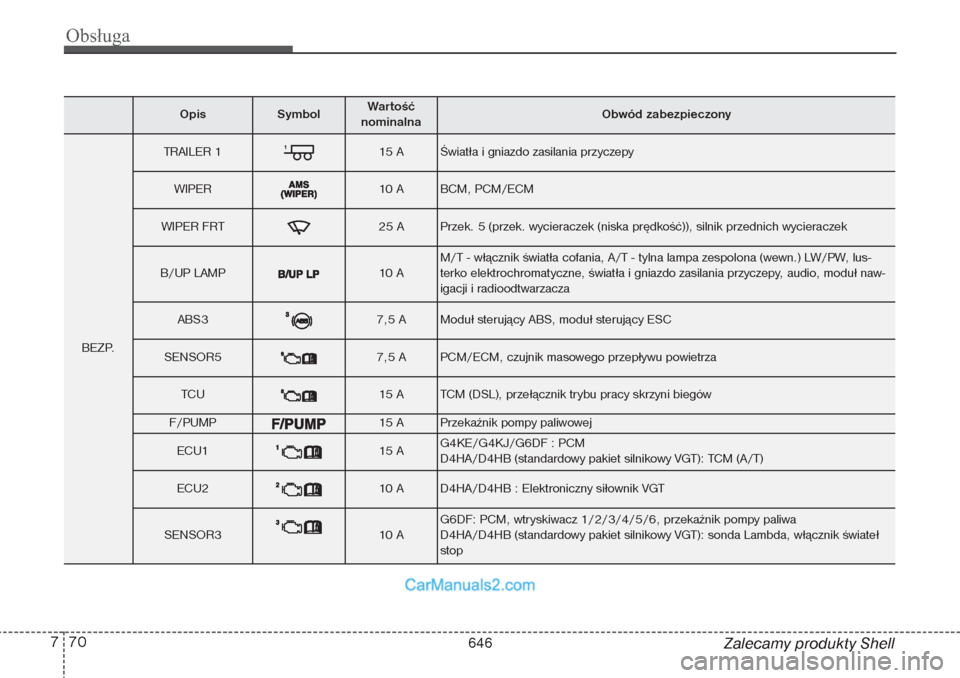

Opis
Symbol
Wartość
nominalna
Obwód zabezpieczony
BEZP.
TRAILER 1
15 A
Światła i gniazdo zasilania przyczepy
WIPER
10 A
BCM, PCM/ECM
WIPER FRT
25 A
Przek. 5 (przek. wycieraczek (niska prędkość)), silnik przednich wycieraczek
B/UP LAMP
10 A
M/T - włącznik światła cofania, A/T - tylna lampa zespolona (wewn.) LW/PW, lus-
terko elektrochromatyczne, światła i gniazdo zasilania przyczepy, audio, moduł naw-
igacji i radioodtwarzacza
ABS3
7,5 A
Moduł sterujący ABS, moduł sterujący ESC
SENSOR5
7,5 A
PCM/ECM, czujnik masowego przepływu powietrza
TCU
15 A
TCM (DSL), przełącznik trybu pracy skrzyni biegów
F/PUMP
15 A
Przekaźnik pompy paliwowej
ECU1
15 A
G4KE/G4KJ/G6DF : PCM
D4HA/D4HB (standardowy pakiet silnikowy VGT): TCM (A/T)
ECU2
10 A
D4HA/D4HB : Elektroniczny siłownik VGT
SENSOR3
10 A
G6DF: PCM, wtryskiwacz 1/2/3/4/5/6, przekaźnik pompy paliwa
D4HA/D4HB (standardowy pakiet silnikowy VGT): sonda Lambda, włącznik świateł
stop
646

771
Obsługa
Zalecamy produkty Shell

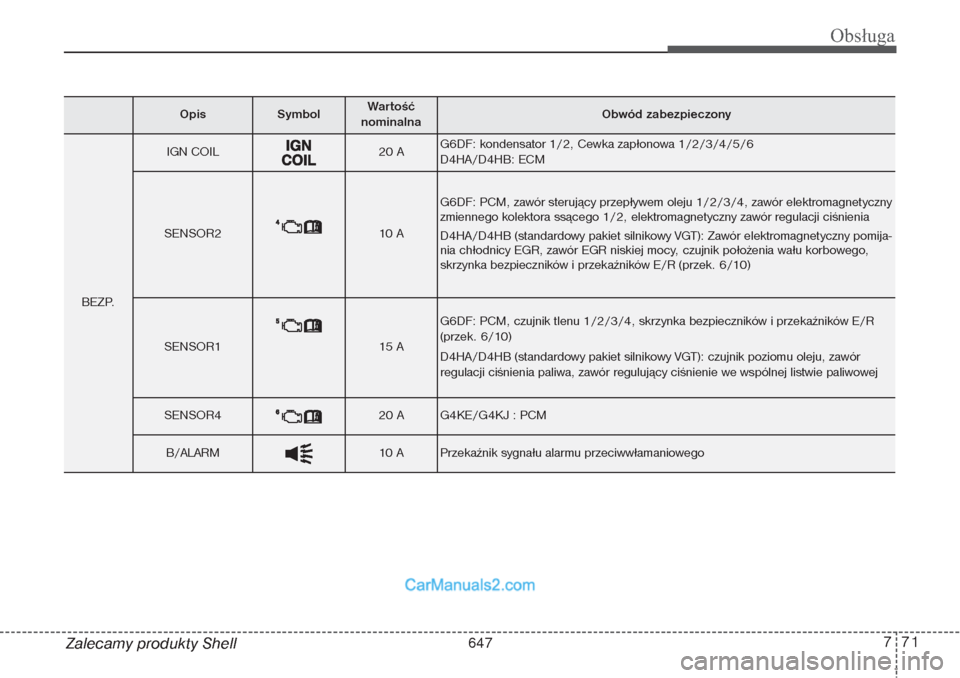

Opis
Symbol
Wartość
nominalna
Obwód zabezpieczony
BEZP.
IGN COIL
20 A
G6DF: kondensator 1/2, Cewka zapłonowa 1/2/3/4/5/6
D4HA/D4HB: ECM
SENSOR2
10 A
G6DF: PCM, zawór sterujący przepływem oleju 1/2/3/4, zawór elektromagnetyczny
zmiennego kolektora ssącego 1/2, elektromagnetyczny zawór regulacji ciśnienia
D4HA/D4HB (standardowy pakiet silnikowy VGT): Zawór elektromagnetyczny pomija-
nia chłodnicy EGR, zawór EGR niskiej mocy, czujnik położenia wału korbowego,
skrzynka bezpieczników i przekaźników E/R (przek. 6/10)
SENSOR1
15 A
G6DF: PCM, czujnik tlenu 1/2/3/4, skrzynka bezpieczników i przekaźników E/R
(przek. 6/10)
D4HA/D4HB (standardowy pakiet silnikowy VGT): czujnik poziomu oleju, zawór
regulacji ciśnienia paliwa, zawór regulujący ciśnienie we wspólnej listwie paliwowej
SENSOR4
20 A
G4KE/G4KJ : PCM
B/ALARM
10 A
Przekaźnik sygnału alarmu przeciwwłamaniowego
647

Obsługa72 7
Zalecamy produkty Shell

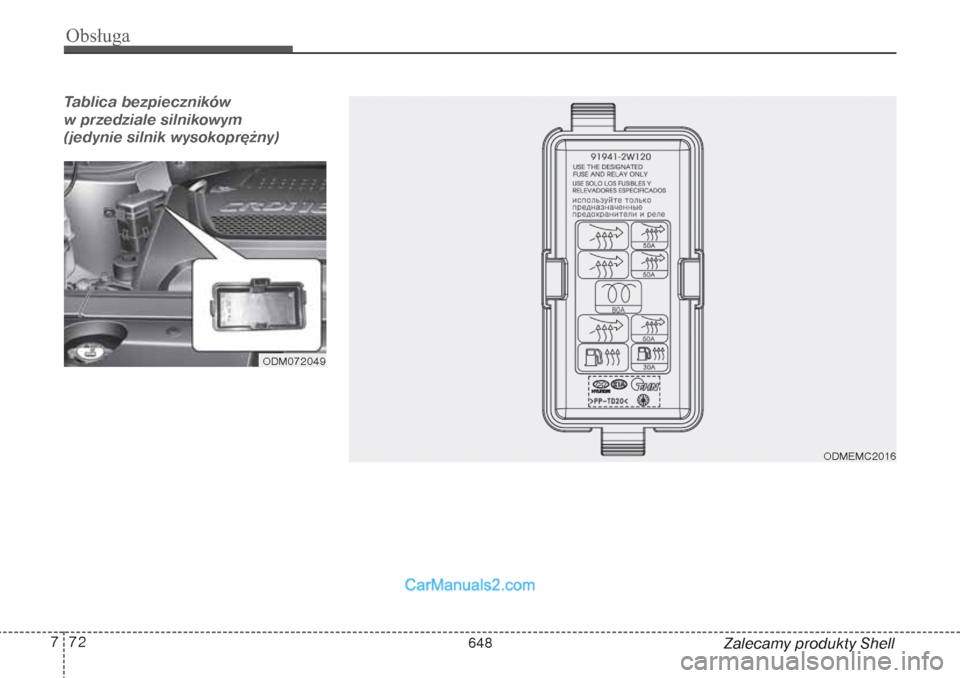

Tablica bezpieczników
w przedziale silnikowym
(jedynie silnik wysokoprężny)
ODM072049
ODMEMC2016
648

773
Obsługa
Zalecamy produkty Shell

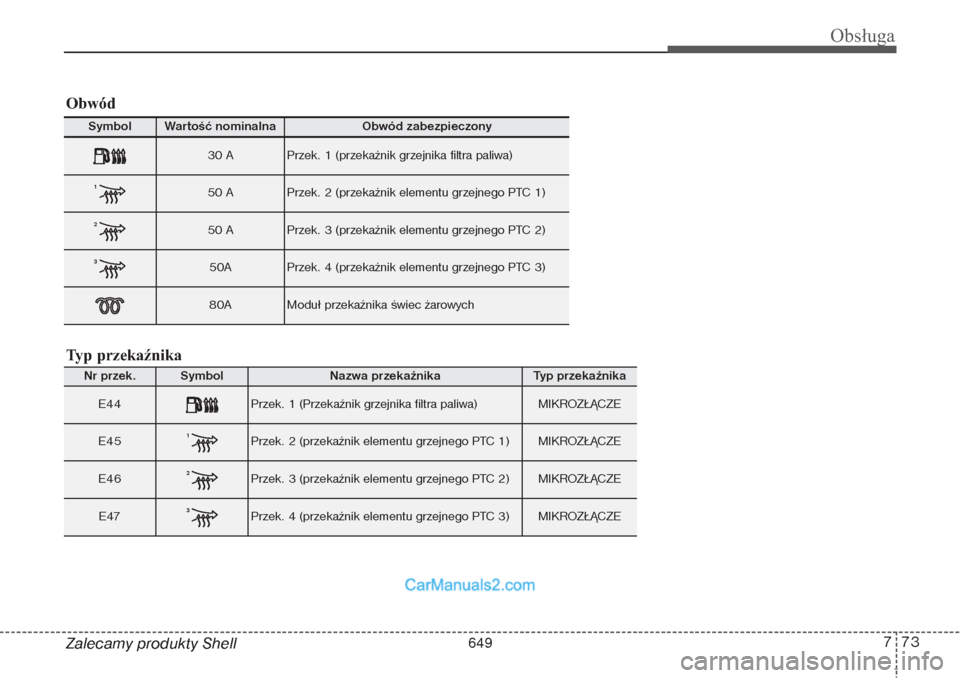

Symbol
Wartość nominalna
Obwód zabezpieczony
30 A
Przek. 1 (przekaźnik grzejnika filtra paliwa)
1
50 A
Przek. 2 (przekaźnik elementu grzejnego PTC 1)
2
50 A
Przek. 3 (przekaźnik elementu grzejnego PTC 2)
3
50A
Przek. 4 (przekaźnik elementu grzejnego PTC 3)
80A
Moduł przekaźnika świec żarowych
Obwód
Typ przekaźnika
Nr przek.
Symbol
Nazwa przekaźnika
Typ przekaźnika
E44
Przek. 1 (Przekaźnik grzejnika filtra paliwa)
MIKROZŁĄCZE
E45
1
Przek. 2 (przekaźnik elementu grzejnego PTC 1)
MIKROZŁĄCZE
E46
2
Przek. 3 (przekaźnik elementu grzejnego PTC 2)
MIKROZŁĄCZE
E47
3
Przek. 4 (przekaźnik elementu grzejnego PTC 3)
MIKROZŁĄCZE
649

Obsługa74 7
Zalecamy produkty Shell

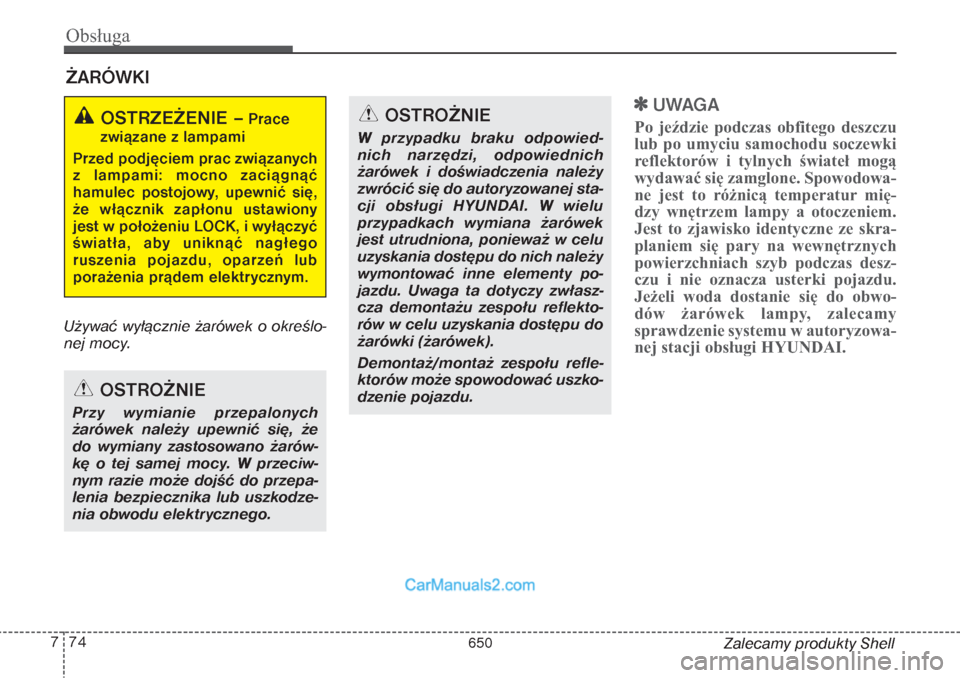

ŻARÓWKIUżywać wyłącznie żarówek o określo-
nej mocy.

UWAGA
Po jeździe podczas obfitego deszczu
lub po umyciu samochodu soczewki
reflektorów i tylnych świateł mogą
wydawać się zamglone. Spowodowa-
ne jest to różnicą temperatur mię-
dzy wnętrzem lampy a otoczeniem.
Jest to zjawisko identyczne ze skra-
planiem się pary na wewnętrznych
powierzchniach szyb podczas desz-
czu i nie oznacza usterki pojazdu.
Jeżeli woda dostanie się do obwo-
dów żarówek lampy, zalecamy
sprawdzenie systemu w autoryzowa-
nej stacji obsługi HYUNDAI.
OSTRZEŻENIE –
Prace
związane z lampami
Przed podjęciem prac związanych
z lampami: mocno zaciągnąć
hamulec postojowy, upewnić się,
że włącznik zapłonu ustawiony
jest w położeniu LOCK, i wyłączyć
światła, aby uniknąć nagłego
ruszenia pojazdu, oparzeń lub
porażenia prądem elektrycznym.
OSTROŻNIE
Przy wymianie przepalonych
żarówek należy upewnić się, że
do wymiany zastosowano żarów-
kę o tej samej mocy. W przeciw-
nym razie może dojść do przepa-
lenia bezpiecznika lub uszkodze-
nia obwodu elektrycznego.
OSTROŻNIE
W przypadku braku odpowied-
nich narzędzi, odpowiednich
żarówek i doświadczenia należy
zwrócić się do autoryzowanej sta-
cji obsługi HYUNDAI. W wielu
przypadkach wymiana żarówek
jest utrudniona, ponieważ w celu
uzyskania dostępu do nich należy
wymontować inne elementy po-
jazdu. Uwaga ta dotyczy zwłasz-
cza demontażu zespołu reflekto-
rów w celu uzyskania dostępu do
żarówki (żarówek).
Demontaż/montaż zespołu refle-
ktorów może spowodować uszko-
dzenie pojazdu.
