Características del vehículo
62
4

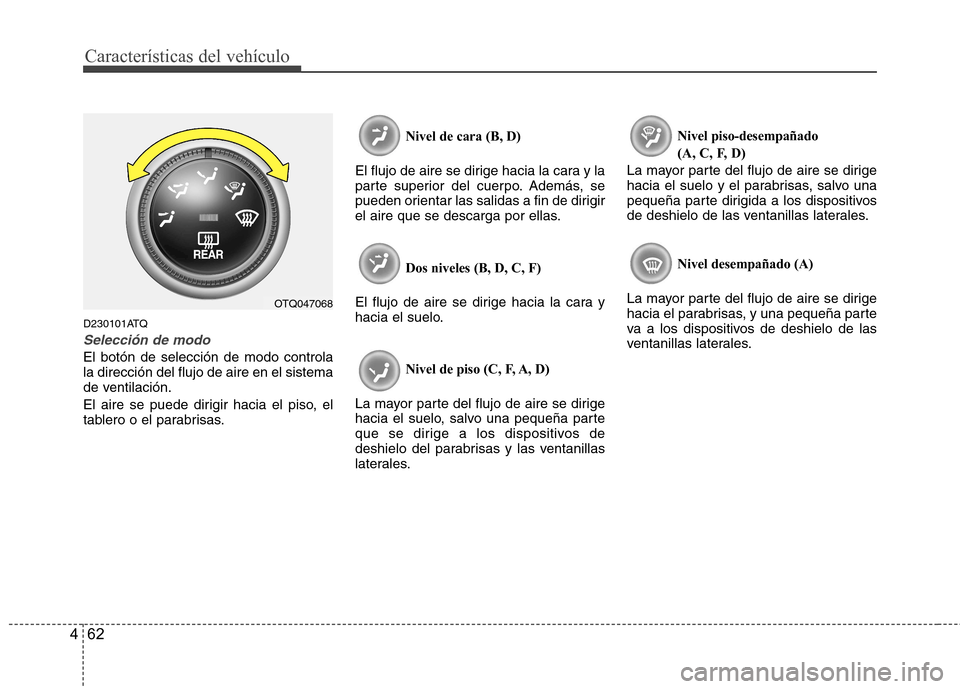

D230101ATQ
Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
tablero o el parabrisas. Nivel de cara (B, D)
El flujo de aire se dirige hacia la cara y la
parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, D, C, F)
El flujo de aire se dirige hacia la cara y
hacia el suelo.
Nivel de piso (C, F, A, D)
La mayor parte del flujo de aire se dirige
hacia el suelo, salvo una pequeña parte
que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales. Nivel piso-desempañado
(A, C, F, D)
La mayor parte del flujo de aire se dirige
hacia el suelo y el parabrisas, salvo una
pequeña parte dirigida a los dispositivos
de deshielo de las ventanillas laterales.
Nivel desempañado (A)
La mayor parte del flujo de aire se dirige
hacia el parabrisas, y una pequeña parte
va a los dispositivos de deshielo de las
ventanillas laterales.
OTQ047068

463
Características del vehículo

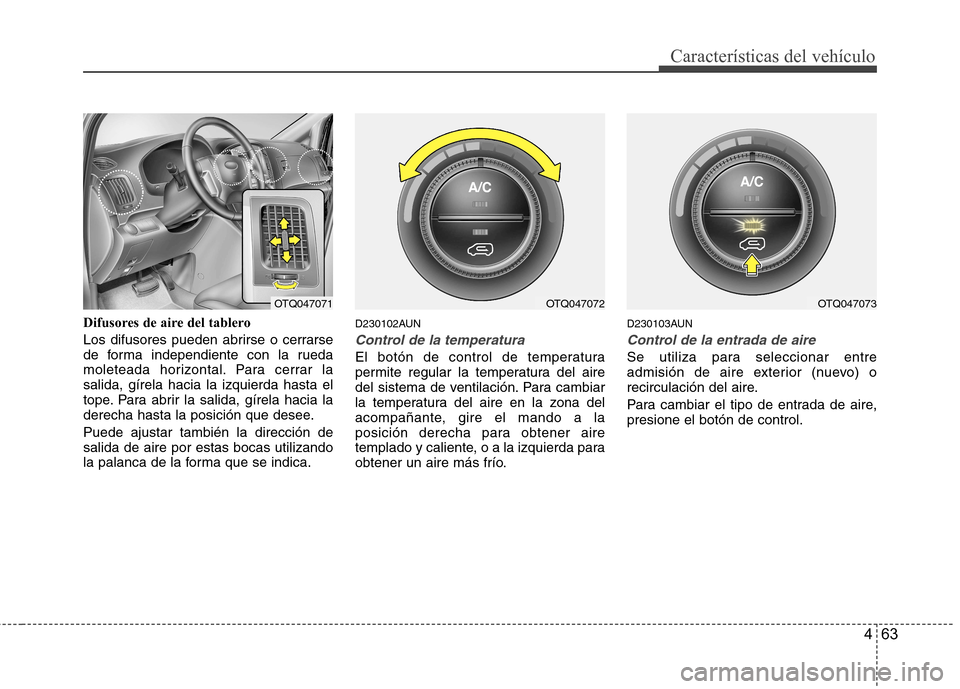

Difusores de aire del tablero
Los difusores pueden abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Para cerrar lasalida, gírela hacia la izquierda hasta el
tope. Para abrir la salida, gírela hacia la
derecha hasta la posición que desee. Puede ajustar también la dirección de salida de aire por estas bocas utilizando
la palanca de la forma que se indica.D230102AUN
Control de la temperatura
El botón de control de temperatura
permite regular la temperatura del aire
del sistema de ventilación. Para cambiar
la temperatura del aire en la zona del
acompañante, gire el mando a la
posición derecha para obtener aire
templado y caliente, o a la izquierda para
obtener un aire más frío.D230103AUN
Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire, presione el botón de control.
OTQ047072OTQ047071OTQ047073

Características del vehículo
4

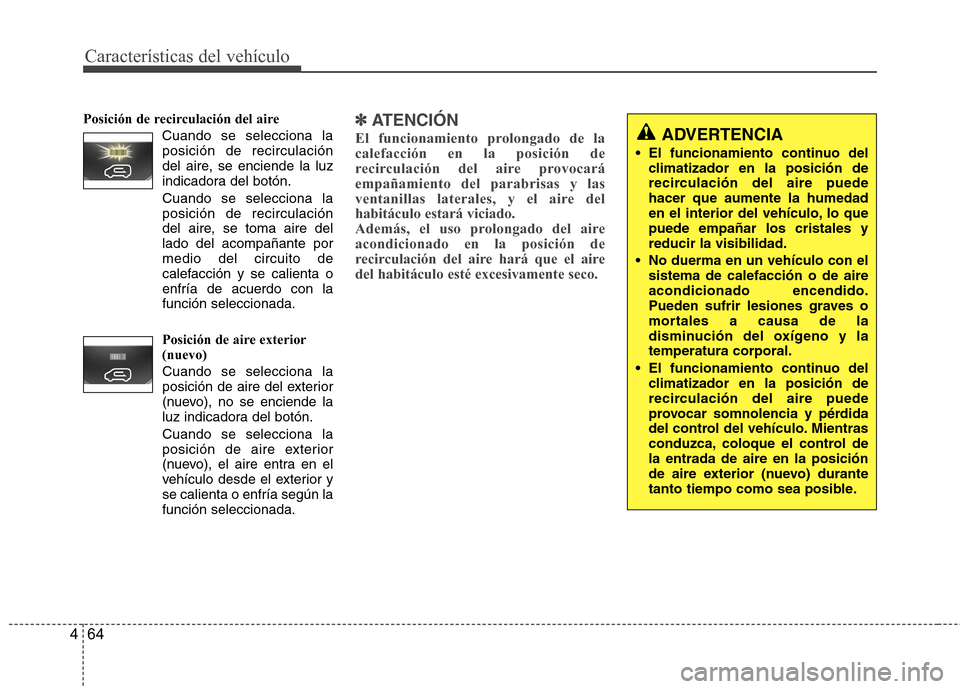

Posición de recirculación del aireCuando se selecciona laposición de recirculación
del aire, se enciende la luz
indicadora del botón. Cuando se selecciona la posición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta oenfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Cuando se selecciona la
posición de aire del exterior
(nuevo), no se enciende la
luz indicadora del botón. Cuando se selecciona la
posición de aire exterior
(nuevo), el aire entra en el
vehículo desde el exterior yse calienta o enfría según lafunción seleccionada.✽✽ ATENCIÓN
El funcionamiento prolongado de la calefacción en la posición de
recirculación del aire provocaráempañamiento del parabrisas y las
ventanillas laterales, y el aire delhabitáculo estará viciado.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco. ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
64

465
Características del vehículo

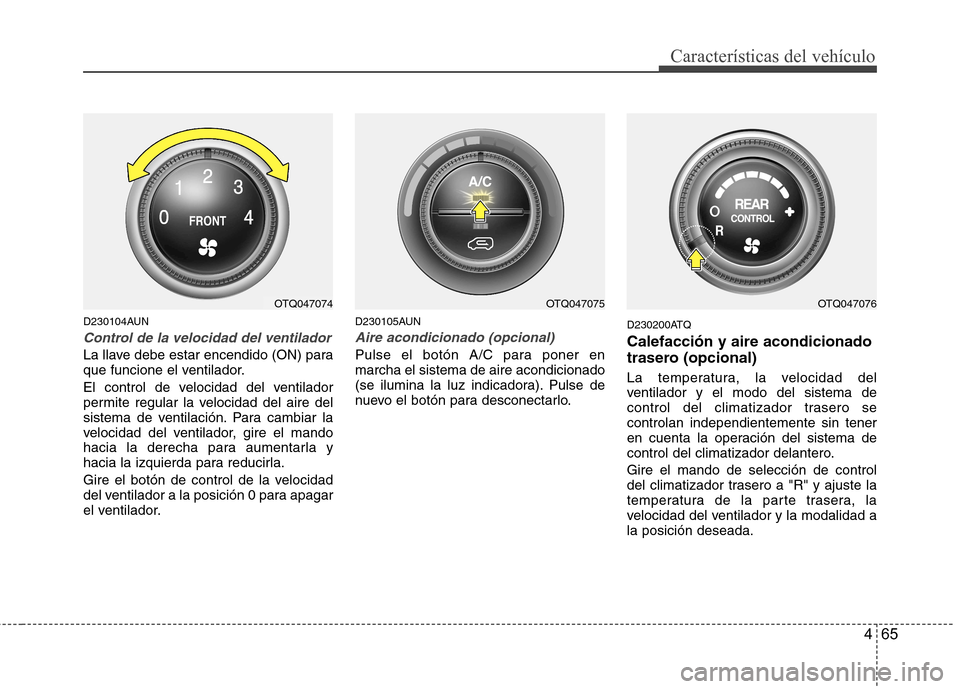

D230104AUN
Control de la velocidad del ventilador
La llave debe estar encendido (ON) para
que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición 0 para apagar
el ventilador.D230105AUN
Aire acondicionado (opcional)
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
D230200ATQ Calefacción y aire acondicionado
trasero (opcional)
La temperatura, la velocidad del
ventilador y el modo del sistema de
control del climatizador trasero secontrolan independientemente sin tener
en cuenta la operación del sistema de
control del climatizador delantero. Gire el mando de selección de control
del climatizador trasero a "R" y ajuste la
temperatura de la parte trasera, la
velocidad del ventilador y la modalidad ala posición deseada.
OTQ047074OTQ047075OTQ047076

Características del vehículo
66
4

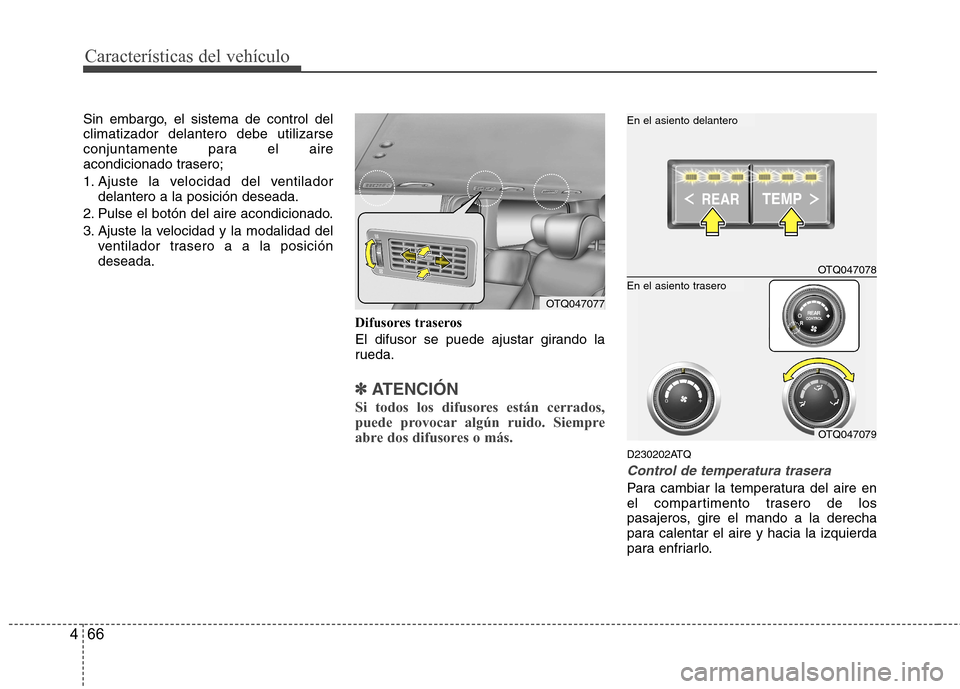

Sin embargo, el sistema de control del climatizador delantero debe utilizarse
conjuntamente para el aire
acondicionado trasero;
1. Ajuste la velocidad del ventilador
delantero a la posición deseada.
2. Pulse el botón del aire acondicionado.
3. Ajuste la velocidad y la modalidad del ventilador trasero a a la posición deseada.
Difusores traseros
El difusor se puede ajustar girando la
rueda.
✽✽ATENCIÓN
Si todos los difusores están cerrados,
puede provocar algún ruido. Siempre
abre dos difusores o más.
D230202ATQ
Control de temperatura trasera
Para cambiar la temperatura del aire en
el compartimento trasero de los
pasajeros, gire el mando a la derecha
para calentar el aire y hacia la izquierda
para enfriarlo.
OTQ047078
En el asiento delantero
OTQ047079
En el asiento trasero
OTQ047077

467
Características del vehículo

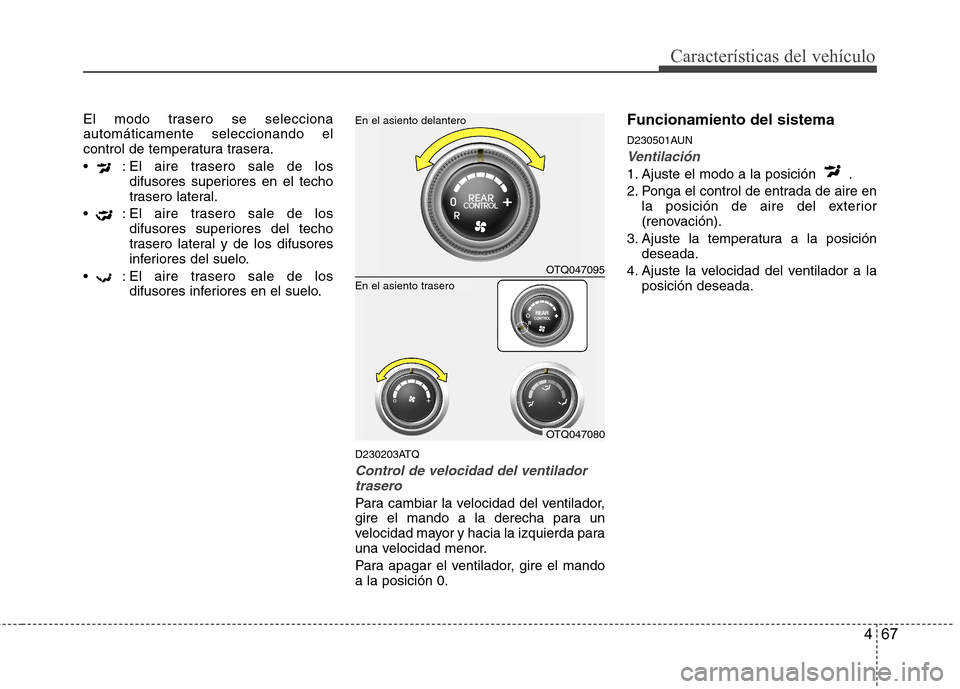

El modo trasero se selecciona automáticamente seleccionando el
control de temperatura trasera.
: El aire trasero sale de losdifusores superiores en el techo
trasero lateral.
: El aire trasero sale de los difusores superiores del techo
trasero lateral y de los difusores
inferiores del suelo.
: El aire trasero sale de los difusores inferiores en el suelo.
D230203ATQ
Control de velocidad del ventiladortrasero
Para cambiar la velocidad del ventilador,
gire el mando a la derecha para un
velocidad mayor y hacia la izquierda para
una velocidad menor.
Para apagar el ventilador, gire el mando a la posición 0. Funcionamiento del sistema
D230501AUN
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
OTQ047095
En el asiento delantero
OTQ047080
En el asiento trasero

Características del vehículo
68
4

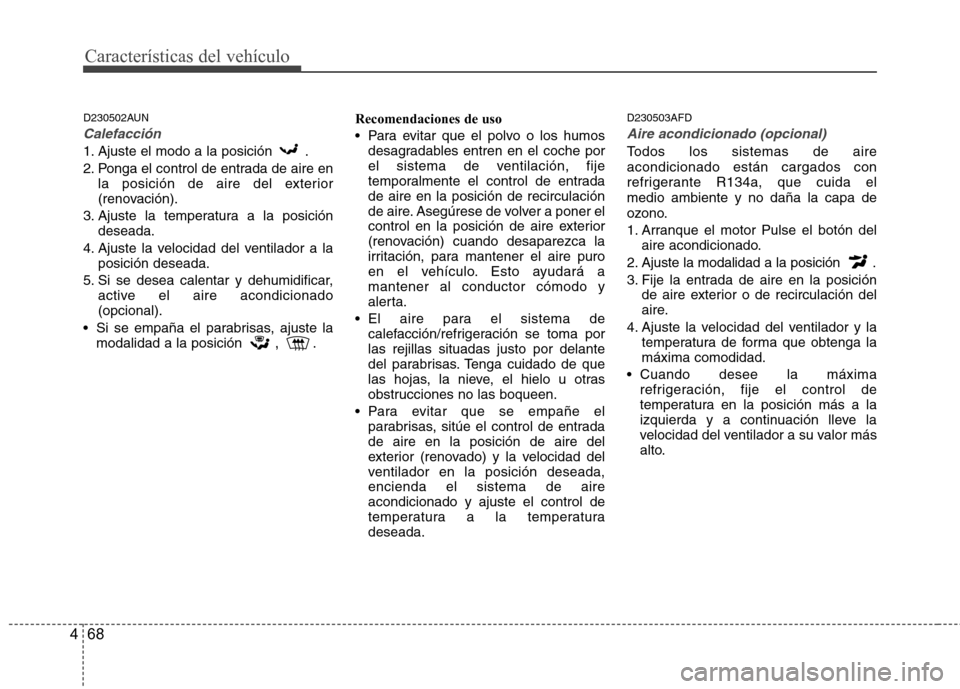

D230502AUN
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y dehumidificar, active el aire acondicionado(opcional).
Si se empaña el parabrisas, ajuste la modalidad a la posición ,
. Recomendaciones de uso
Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado de que
las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada. D230503AFD
Aire acondicionado (opcional)
Todos los sistemas de aire acondicionado están cargados con
refrigerante R134a, que cuida elmedio ambiente y no daña la capa de
ozono.
1. Arranque el motor Pulse el botón del
aire acondicionado.
2. Ajuste la modalidad a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.

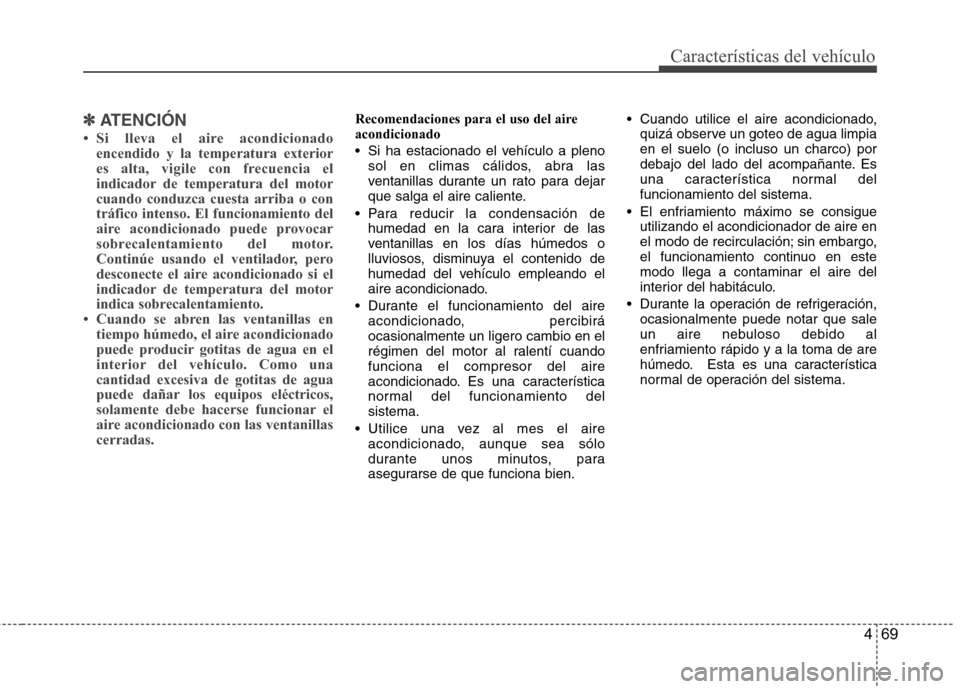

Cuando desee la máxima refrigeración, fije el control de
temperatura en la posición más a la
izquierda y a continuación lleve la
velocidad del ventilador a su valor más
alto.

469
Características del vehículo
✽✽ATENCIÓN

Características del vehículo
70
4

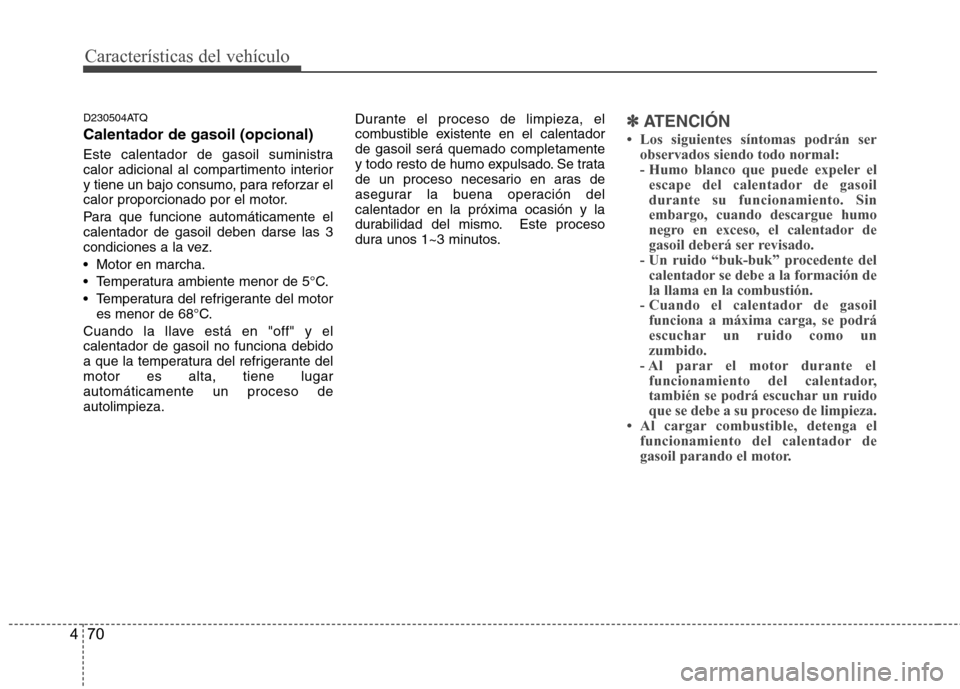

D230504ATQ Calentador de gasoil (opcional)
Este calentador de gasoil suministra
calor adicional al compartimento interior
y tiene un bajo consumo, para reforzar el
calor proporcionado por el motor.
Para que funcione automáticamente el calentador de gasoil deben darse las 3
condiciones a la vez.
Motor en marcha.
Temperatura ambiente menor de 5°C.
Temperatura del refrigerante del motor
es menor de 68°C.
Cuando la llave está en "off" y el calentador de gasoil no funciona debido
a que la temperatura del refrigerante delmotor es alta, tiene lugarautomáticamente un proceso deautolimpieza. Durante el proceso de limpieza, el
combustible existente en el calentadorde gasoil será quemado completamente
y todo resto de humo expulsado. Se trata
de un proceso necesario en aras de
asegurar la buena operación delcalentador en la próxima ocasión y la
durabilidad del mismo. Este proceso
dura unos 1~3 minutos.✽✽
ATENCIÓN

471
Características del vehículo
D230300AFD

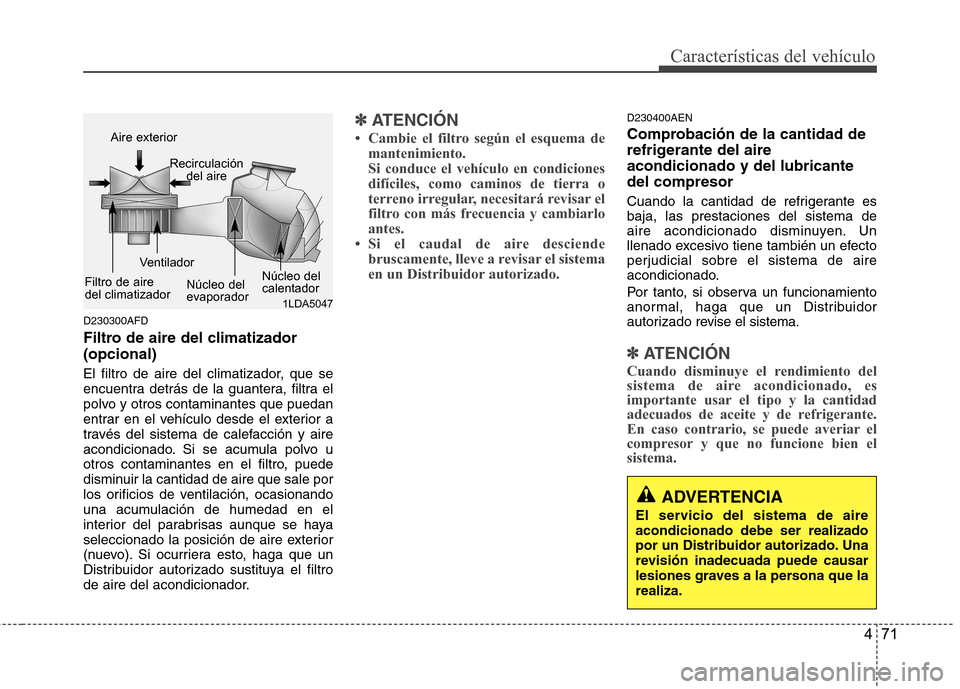

Filtro de aire del climatizador (opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
Distribuidor autorizado sustituya el filtro
de aire del acondicionador.
✽✽ATENCIÓN
