Hyundai Ioniq Electric 2017 Manual do proprietário (in Portuguese)

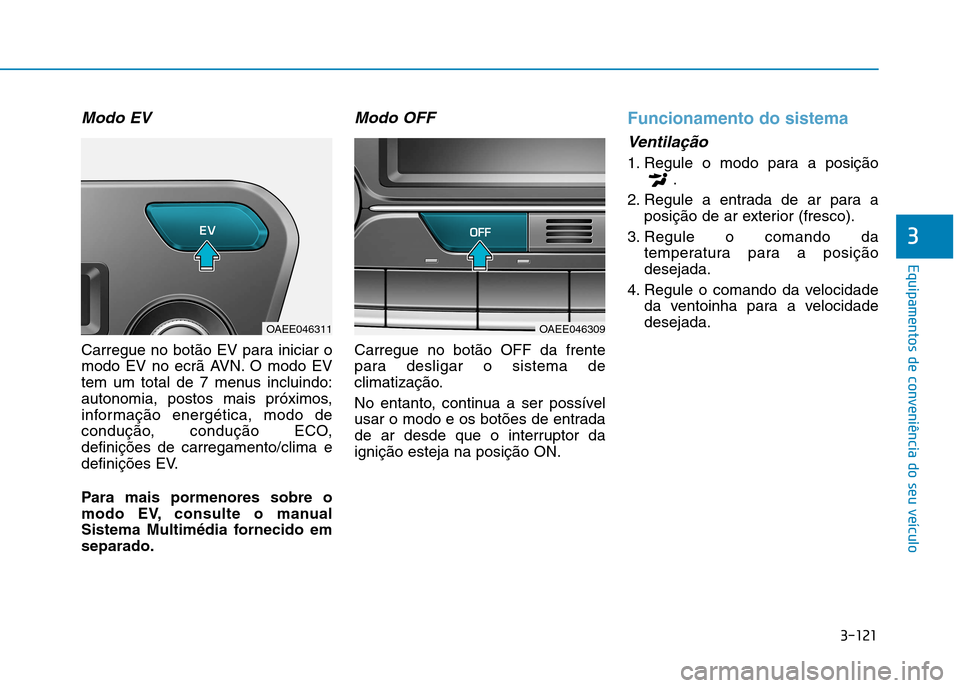

3-121
Equipamentos de conveniência do seu veículo
3
Modo EV
Carregue no botão EV para iniciar o
modo EV no ecrã AVN. O modo EV
tem um total de 7 menus incluindo:
autonomia, postos mais próximos,
informação energética, modo de
condução, condução ECO,definições de carregamento/clima e
definições EV.
Para mais pormenores sobre o
modo EV, consulte o manual
Sistema Multimédia fornecido emseparado.
Modo OFF
Carregue no botão OFF da frente
para desligar o sistema de
climatização.
No entanto, continua a ser possível
usar o modo e os botões de entrada
de ar desde que o interruptor daignição esteja na posição ON.
Funcionamento do sistema
Ventilação
1. Regule o modo para a posição.
2. Regule a entrada de ar para a posição de ar exterior (fresco).
3. Regule o comando da temperatura para a posição desejada.
4. Regule o comando da velocidade da ventoinha para a velocidadedesejada.
OAEE046311OAEE046309

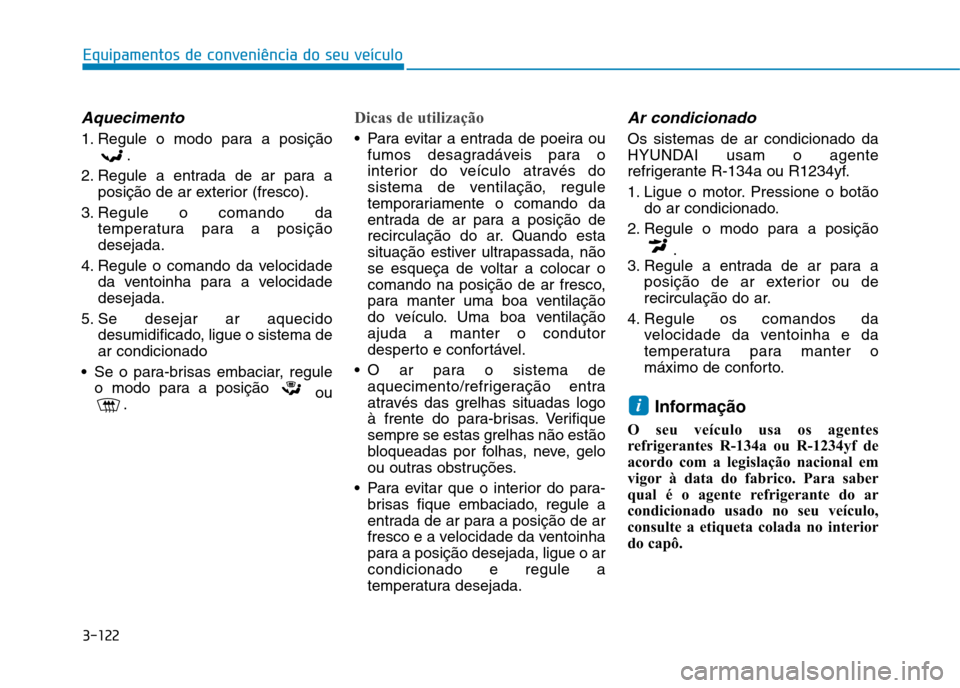

3-122
Equipamentos de conveniência do seu veículo
Aquecimento
1. Regule o modo para a posição.
2. Regule a entrada de ar para a posição de ar exterior (fresco).
3. Regule o comando da temperatura para a posição desejada.
4. Regule o comando da velocidade da ventoinha para a velocidadedesejada.
5. Se desejar ar aquecido desumidificado, ligue o sistema dear condicionado
Se o para-brisas embaciar, regule o modo para a posição ou
.
Dicas de utilização
Para evitar a entrada de poeira ou
fumos desagradáveis para o
interior do veículo através do
sistema de ventilação, regule
temporariamente o comando da
entrada de ar para a posição de
recirculação do ar. Quando esta
situação estiver ultrapassada, não
se esqueça de voltar a colocar o
comando na posição de ar fresco,
para manter uma boa ventilação
do veículo. Uma boa ventilaçãoajuda a manter o condutor
desperto e confortável.
O ar para o sistema de aquecimento/refrigeração entra
através das grelhas situadas logo
à frente do para-brisas. Verifique
sempre se estas grelhas não estão
bloqueadas por folhas, neve, gelo
ou outras obstruções.
Para evitar que o interior do para- brisas fique embaciado, regule a
entrada de ar para a posição de ar
fresco e a velocidade da ventoinha
para a posição desejada, ligue o arcondicionado e regule a
temperatura desejada.
Ar condicionado
Os sistemas de ar condicionado da
HYUNDAI usam o agente
refrigerante R-134a ou R1234yf.
1. Ligue o motor. Pressione o botão do ar condicionado.
2. Regule o modo para a posição
.
3. Regule a entrada de ar para a
posição de ar exterior ou de
recirculação do ar.
4. Regule os comandos da velocidade da ventoinha e da
temperatura para manter o
máximo de conforto.
Informação
O seu veículo usa os agentes
refrigerantes R-134a ou R-1234yf de
acordo com a legislação nacional em
vigor à data do fabrico. Para saber
qual é o agente refrigerante do ar
condicionado usado no seu veículo,
consulte a etiqueta colada no interior
do capô.
i

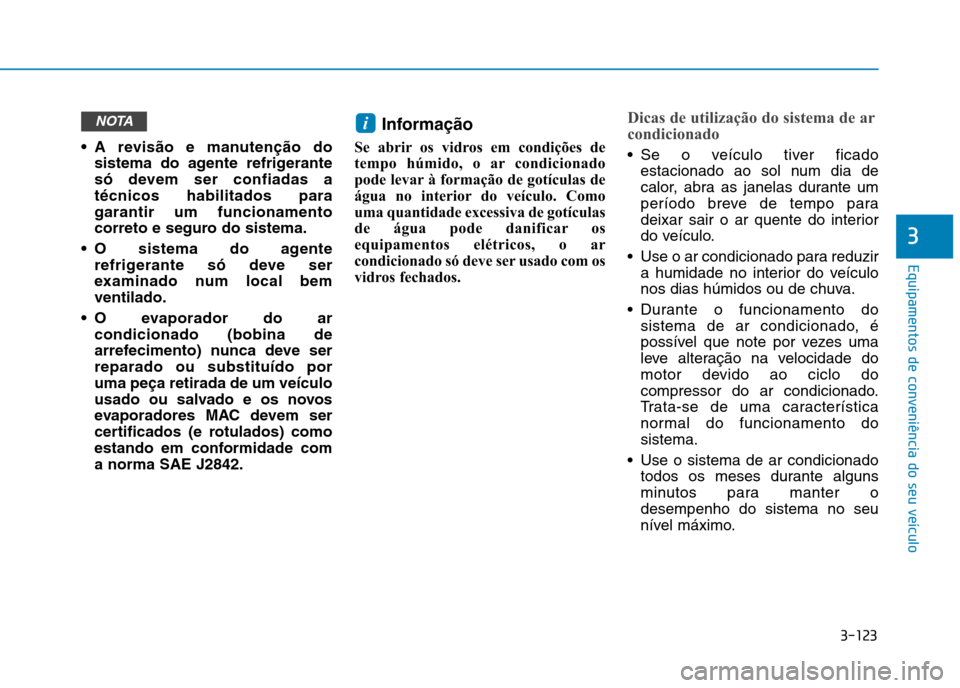

3-123
Equipamentos de conveniência do seu veículo
3
A revisão e manutenção dosistema do agente refrigerante
só devem ser confiadas atécnicos habilitados paragarantir um funcionamento
correto e seguro do sistema.
O sistema do agente refrigerante só deve ser
examinado num local bemventilado.
O evaporador do ar condicionado (bobina de
arrefecimento) nunca deve serreparado ou substituído poruma peça retirada de um veículo
usado ou salvado e os novos
evaporadores MAC devem ser
certificados (e rotulados) como
estando em conformidade coma norma SAE J2842. Informação
Se abrir os vidros em condições de
tempo húmido, o ar condicionado
pode levar à formação de gotículas de
água no interior do veículo. Como
uma quantidade excessiva de gotículas
de água pode danificar os
equipamentos elétricos, o ar
condicionado só deve ser usado com os
vidros fechados.
Dicas de utilização do sistema de ar
condicionado
Se o veículo tiver ficado estacionado ao sol num dia de
calor, abra as janelas durante um
período breve de tempo para
deixar sair o ar quente do interior
do veículo.
Use o ar condicionado para reduzir a humidade no interior do veículo
nos dias húmidos ou de chuva.
Durante o funcionamento do sistema de ar condicionado, é
possível que note por vezes uma
leve alteração na velocidade do
motor devido ao ciclo do
compressor do ar condicionado.
Trata-se de uma característica
normal do funcionamento dosistema.
Use o sistema de ar condicionado todos os meses durante alguns
minutos para manter odesempenho do sistema no seu
nível máximo.
iNOTA

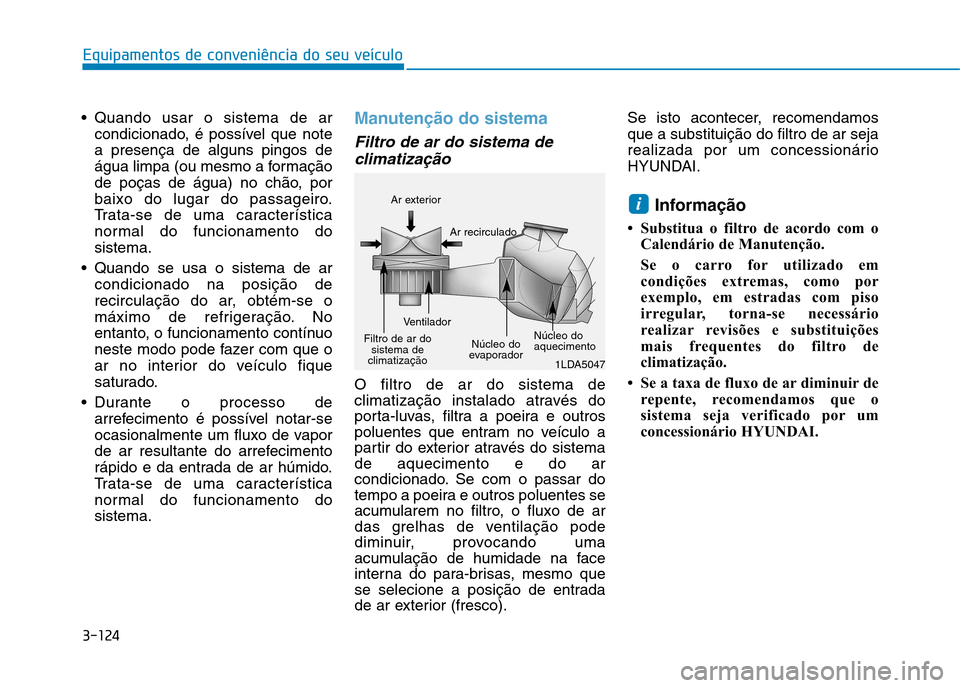

3-124
Equipamentos de conveniência do seu veículo
Quando usar o sistema de arcondicionado, é possível que note a presença de alguns pingos de
água limpa (ou mesmo a formação
de poças de água) no chão, por
baixo do lugar do passageiro.
Trata-se de uma característica
normal do funcionamento dosistema.
Quando se usa o sistema de ar condicionado na posição de
recirculação do ar, obtém-se o
máximo de refrigeração. No
entanto, o funcionamento contínuo
neste modo pode fazer com que o
ar no interior do veículo fique
saturado.
Durante o processo de arrefecimento é possível notar-se
ocasionalmente um fluxo de vapor
de ar resultante do arrefecimento
rápido e da entrada de ar húmido.
Trata-se de uma característica
normal do funcionamento dosistema.Manutenção do sistema
Filtro de ar do sistema de
climatização
O filtro de ar do sistema de
climatização instalado através do
porta-luvas, filtra a poeira e outros
poluentes que entram no veículo a
partir do exterior através do sistemade aquecimento e do ar
condicionado. Se com o passar do
tempo a poeira e outros poluentes se
acumularem no filtro, o fluxo de ar
das grelhas de ventilação pode
diminuir, provocando uma
acumulação de humidade na face
interna do para-brisas, mesmo que
se selecione a posição de entrada
de ar exterior (fresco). Se isto acontecer, recomendamos que a substituição do filtro de ar seja
realizada por um concessionário
HYUNDAI.
Informação
 Substitua o filtro de acordo com o Calendário de Manutenção.
Se o carro for utilizado em
condições extremas, como por
exemplo, em estradas com piso
irregular, torna-se necessário
realizar revisões e substituições
mais frequentes do filtro de
climatização.
 Se a taxa de fluxo de ar diminuir de repente, recomendamos que o
sistema seja verificado por um
concessionário HYUNDAI.
i
1LDA5047
Ar exterior
Ar recirculado
Filtro de ar do sistema de
climatização Ventilador
Núcleo do
evaporador Núcleo do aquecimento

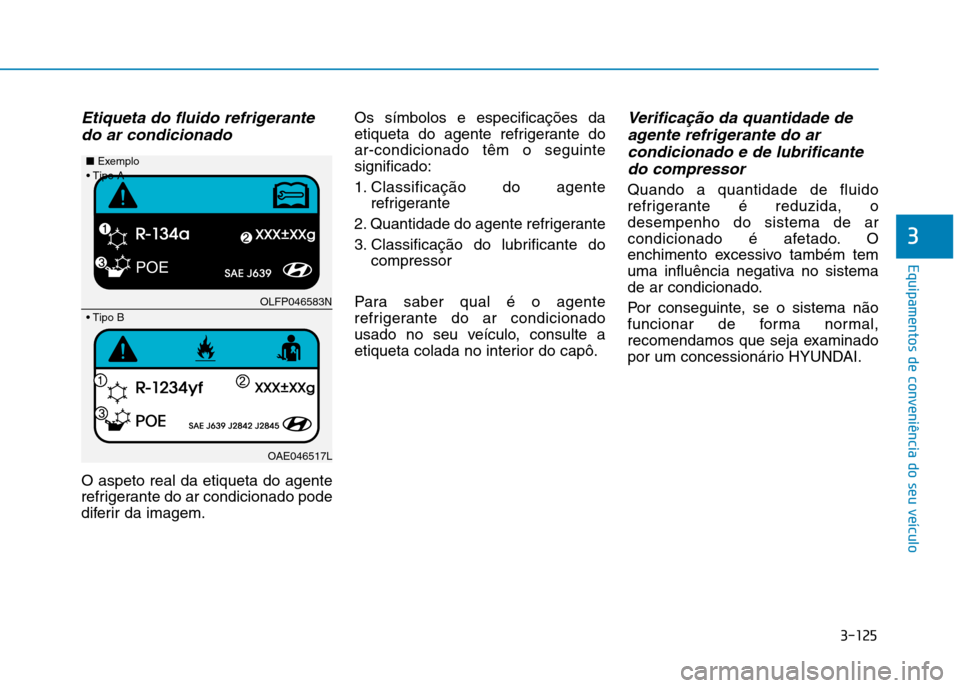

3-125
Equipamentos de conveniência do seu veículo
3
Etiqueta do fluido refrigerantedo ar condicionado
O aspeto real da etiqueta do agente
refrigerante do ar condicionado pode
diferir da imagem. Os símbolos e especificações da
etiqueta do agente refrigerante doar-condicionado têm o seguintesignificado:
1. Classificação do agente
refrigerante
2. Quantidade do agente refrigerante
3. Classificação do lubrificante do compressor
Para saber qual é o agente
refrigerante do ar condicionado
usado no seu veículo, consulte a
etiqueta colada no interior do capô.
Verificação da quantidade de agente refrigerante do ar
condicionado e de lubrificantedo compressor
Quando a quantidade de fluido
refrigerante é reduzida, odesempenho do sistema de ar
condicionado é afetado. O
enchimento excessivo também tem
uma influência negativa no sistema
de ar condicionado.
Por conseguinte, se o sistema não
funcionar de forma normal,
recomendamos que seja examinado
por um concessionário HYUNDAI.
POE
OLFP046583N
32(
OAE046517L
■
Exemplo

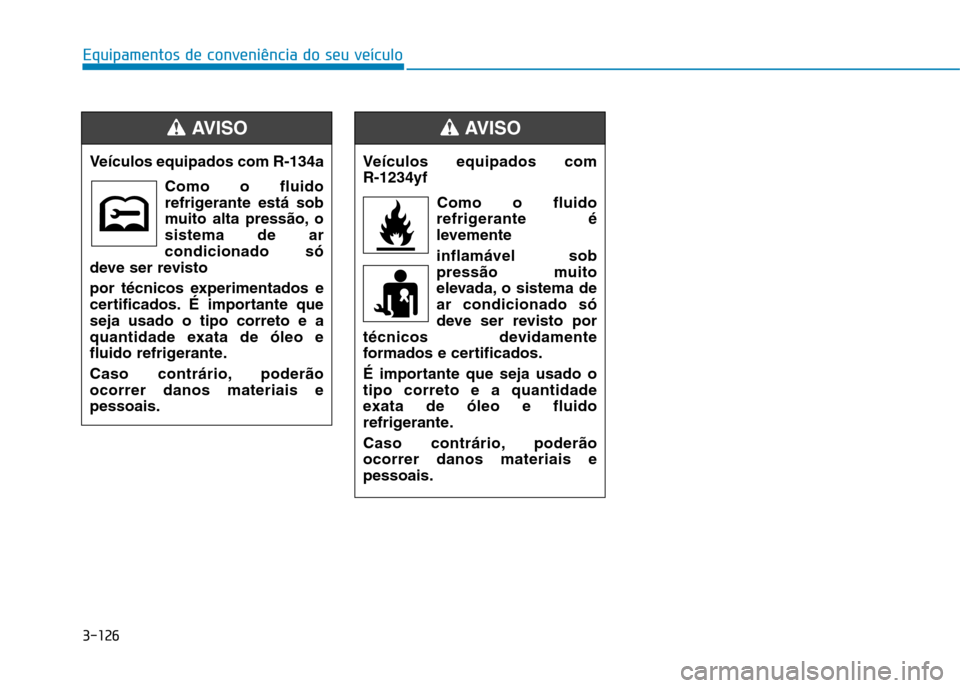

3-126
Equipamentos de conveniência do seu veículo
Veículos equipados com R-134aComo o fluido
refrigerante está sob
muito alta pressão, osistema de arcondicionado só
deve ser revisto
por técnicos experimentados e
certificados. É importante queseja usado o tipo correto e a
quantidade exata de óleo e
fluido refrigerante.
Caso contrário, poderão ocorrer danos materiais epessoais.
AVISO
Veículos equipados com R-1234yf
Como o fluido
refrigerante é
levemente inflamável sob
pressão muito
elevada, o sistema dear condicionado só
deve ser revisto por
técnicos devidamente
formados e certificados.
É importante que seja usado o tipo correto e a quantidade
exata de óleo e fluido
refrigerante.
Caso contrário, poderão ocorrer danos materiais epessoais.
AVISO

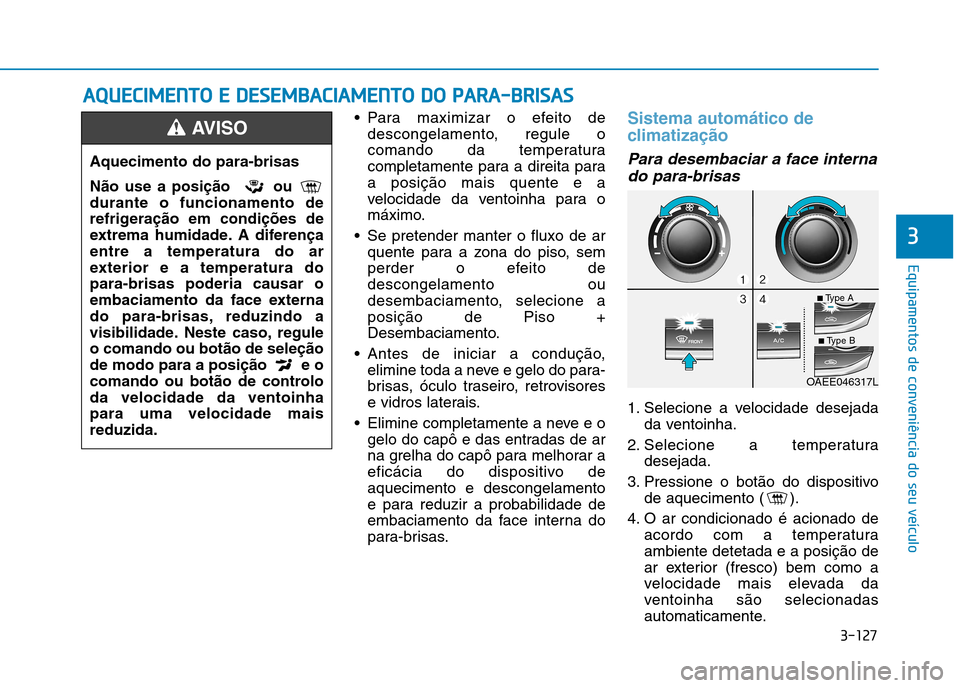

3-127
Equipamentos de conveniência do seu veículo
3
Para maximizar o efeito dedescongelamento, regule o
comando da temperatura
completamente para a direita paraa posição mais quente e a
velocidade da ventoinha para o
máximo.
Se pretender manter o fluxo de ar quente para a zona do piso, sem
perder o efeito dedescongelamento ou
desembaciamento, selecione aposição de Piso +
Desembaciamento.
Antes de iniciar a condução, elimine toda a neve e gelo do para-
brisas, óculo traseiro, retrovisores
e vidros laterais.
Elimine completamente a neve e o gelo do capô e das entradas de ar
na grelha do capô para melhorar a
eficácia do dispositivo deaquecimento e descongelamento
e para reduzir a probabilidade de
embaciamento da face interna do
para-brisas.Sistema automático de
climatização
Para desembaciar a face interna
do para-brisas
1. Selecione a velocidade desejada da ventoinha.
2. Selecione a temperatura desejada.
3. Pressione o botão do dispositivo de aquecimento ( ).
4. O ar condicionado é acionado de acordo com a temperatura ambiente detetada e a posição de
ar exterior (fresco) bem como a
velocidade mais elevada da
ventoinha são selecionadas
automaticamente.
AAQQ UUEECCIIMM EENN TTOO EE DD EESSEE MM BBAA CCIIAA MM EENN TTOO DD OO PP AA RRAA --BB RRIISS AA SS
Aquecimento do para-brisas
Não use a posição ou durante o funcionamento de
refrigeração em condições de
extrema humidade. A diferençaentre a temperatura do ar
exterior e a temperatura dopara-brisas poderia causar o
embaciamento da face externa
do para-brisas, reduzindo a
visibilidade. Neste caso, reguleo comando ou botão de seleção
de modo para a posição e o
comando ou botão de controloda velocidade da ventoinhapara uma velocidade maisreduzida.
AVISO
OAEE046317L■
Type A
■ Type B

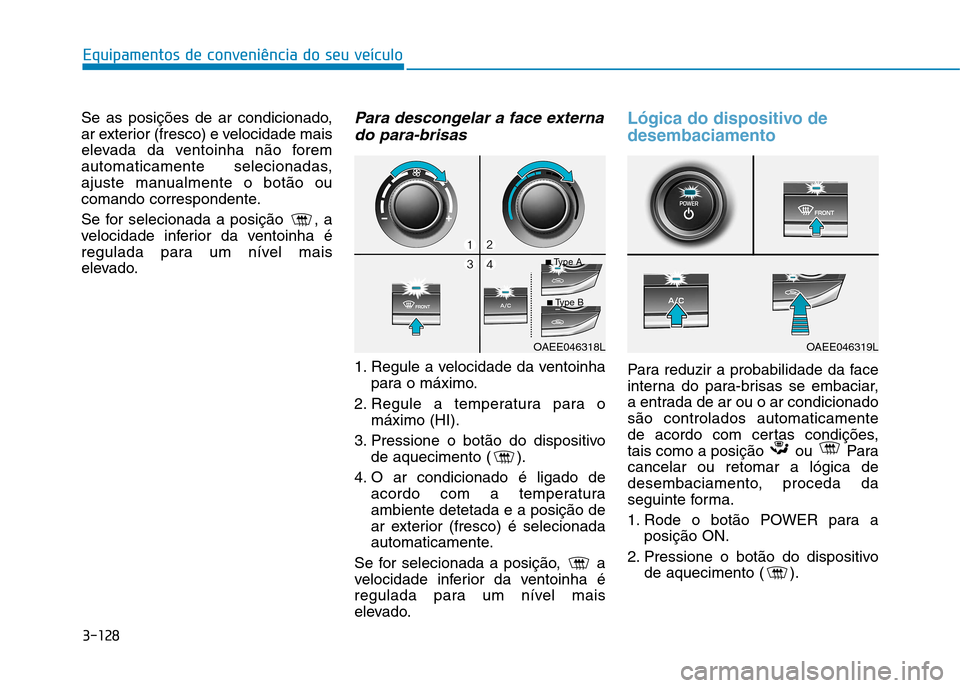

3-128
Equipamentos de conveniência do seu veículo
Se as posições de ar condicionado,
ar exterior (fresco) e velocidade mais
elevada da ventoinha não forem
automaticamente selecionadas,
ajuste manualmente o botão ou
comando correspondente.
Se for selecionada a posição , a
velocidade inferior da ventoinha é
regulada para um nível mais
elevado.Para descongelar a face externado para-brisas
1. Regule a velocidade da ventoinha para o máximo.
2. Regule a temperatura para o máximo (HI).
3. Pressione o botão do dispositivo de aquecimento ( ).
4. O ar condicionado é ligado de acordo com a temperaturaambiente detetada e a posição de
ar exterior (fresco) é selecionada
automaticamente.
Se for selecionada a posição, a
velocidade inferior da ventoinha é
regulada para um nível mais
elevado.
Lógica do dispositivo de desembaciamento
Para reduzir a probabilidade da face
interna do para-brisas se embaciar,
a entrada de ar ou o ar condicionadosão controlados automaticamente
de acordo com certas condições,
tais como a posição ou Paracancelar ou retomar a lógica de
desembaciamento, proceda da
seguinte forma.
1. Rode o botão POWER para a posição ON.
2. Pressione o botão do dispositivo de aquecimento ( ).
OAEE046319LOAEE046318L■
Type A
■ Type B

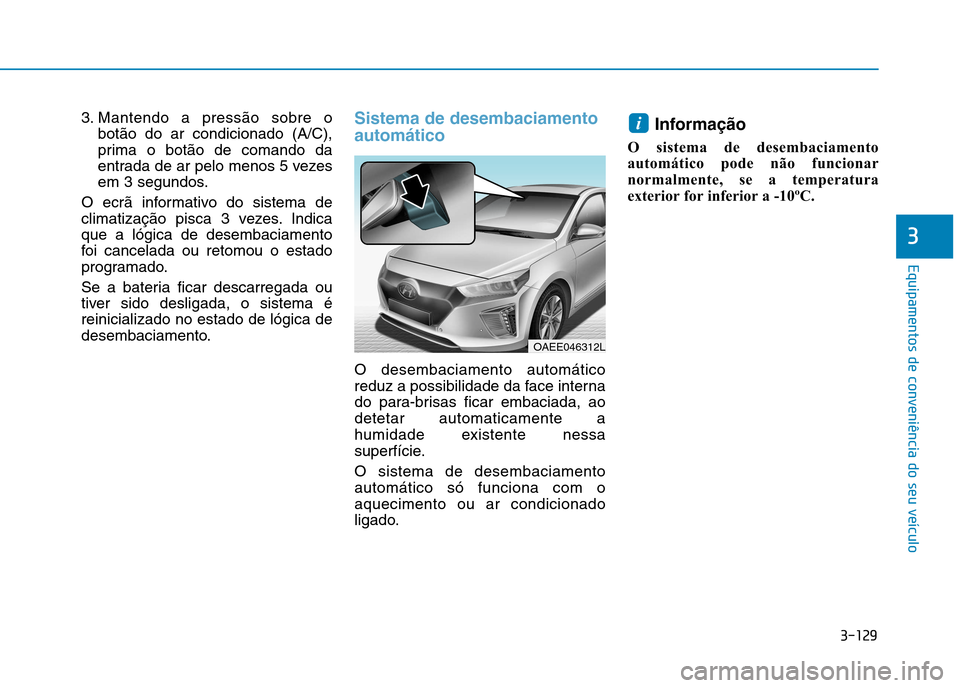

3-129
Equipamentos de conveniência do seu veículo
3
3. Mantendo a pressão sobre obotão do ar condicionado (A/C),
prima o botão de comando da
entrada de ar pelo menos 5 vezes
em 3 segundos.
O ecrã informativo do sistema de
climatização pisca 3 vezes. Indicaque a lógica de desembaciamento
foi cancelada ou retomou o estado
programado.
Se a bateria ficar descarregada ou
tiver sido desligada, o sistema éreinicializado no estado de lógica de
desembaciamento.Sistema de desembaciamento automático
O desembaciamento automático
reduz a possibilidade da face interna
do para-brisas ficar embaciada, aodetetar automaticamente a
humidade existente nessa
superfície. O sistema de desembaciamento automático só funciona com oaquecimento ou ar condicionado
ligado. Informação
O sistema de desembaciamento
automático pode não funcionar
normalmente, se a temperatura
exterior for inferior a -10ºC.
i
OAEE046312L

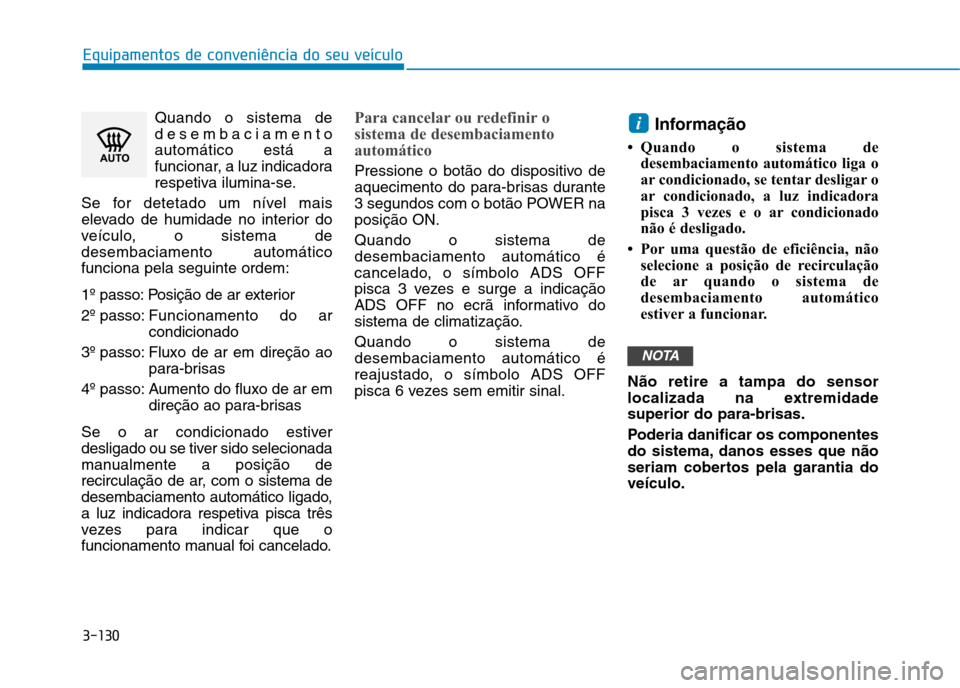

3-130
Equipamentos de conveniência do seu veículo
Quando o sistema de desembaciamentoautomático está a
funcionar, a luz indicadora
respetiva ilumina-se.
Se for detetado um nível mais
elevado de humidade no interior do
veículo, o sistema dedesembaciamento automáticofunciona pela seguinte ordem:
1º passo: Posição de ar exterior 2º passo: Funcionamento do ar condicionado
3º passo: Fluxo de ar em direção ao para-brisas
4º passo: Aumento do fluxo de ar em direção ao para-brisas
Se o ar condicionado estiver
desligado ou se tiver sido selecionada
manualmente a posição de
recirculação de ar, com o sistema de
desembaciamento automático ligado,
a luz indicadora respetiva pisca três
vezes para indicar que o
funcionamento manual foi cancelado.Para cancelar ou redefinir o
sistema de desembaciamento
automático
Pressione o botão do dispositivo de
aquecimento do para-brisas durante
3 segundos com o botão POWER naposição ON. Quando o sistema de desembaciamento automático é
cancelado, o símbolo ADS OFF
pisca 3 vezes e surge a indicação
ADS OFF no ecrã informativo do
sistema de climatização. Quando o sistema de desembaciamento automático é
reajustado, o símbolo ADS OFF
pisca 6 vezes sem emitir sinal. Informação
 Quando o sistema de desembaciamento automático liga o
ar condicionado, se tentar desligar o
ar condicionado, a luz indicadora
pisca 3 vezes e o ar condicionado
não é desligado.
 Por uma questão de eficiência, não selecione a posição de recirculação
de ar quando o sistema de
desembaciamento automático
estiver a funcionar.
Não retire a tampa do sensor
localizada na extremidadesuperior do para-brisas.
Poderia danificar os componentes
do sistema, danos esses que não
seriam cobertos pela garantia doveículo.
NOTA
i
