Hyundai Santa Fe 2004 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2004, Model line: Santa Fe, Model: Hyundai Santa Fe 2004Pages: 219, PDF Dimensioni: 7.43 MB
Page 21 of 219

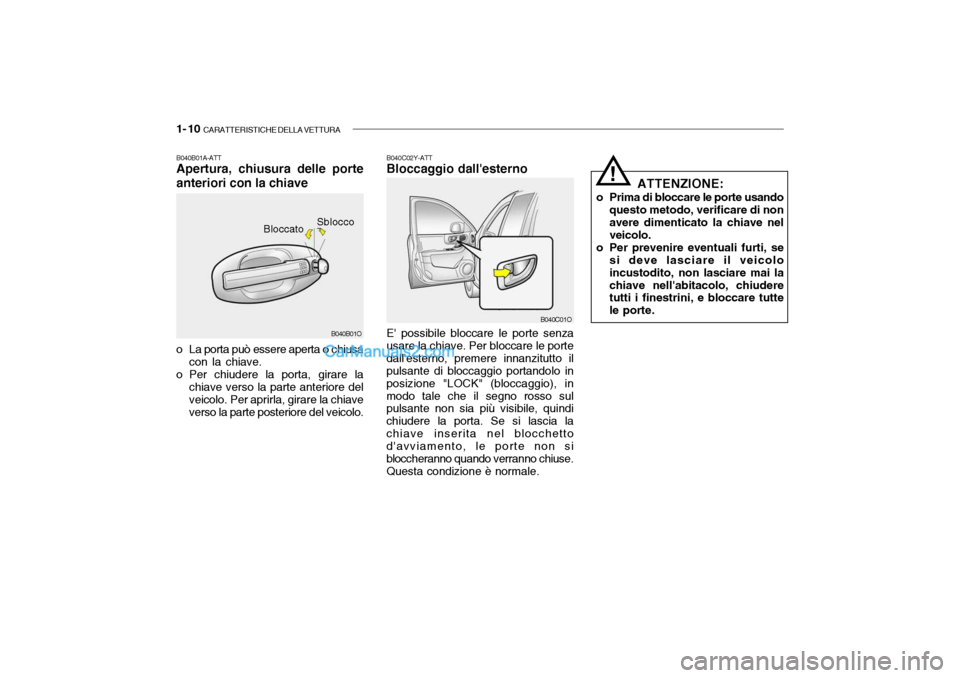

1- 10 CARATTERISTICHE DELLA VETTURA
B040C02Y-ATT Bloccaggio dall'esterno E' possibile bloccare le porte senza
usare la chiave. Per bloccare le porte dall'esterno, premere innanzitutto il pulsante di bloccaggio portandolo in posizione "LOCK" (bloccaggio), inmodo tale che il segno rosso sul pulsante non sia più visibile, quindi chiudere la porta. Se si lascia lachiave inserita nel blocchetto d'avviamento, le porte non si bloccheranno quando verranno chiuse.Questa condizione è normale. ATTENZIONE:
o Prima di bloccare le porte usando questo metodo, verificare di nonavere dimenticato la chiave nel veicolo.
o Per prevenire eventuali furti, se si deve lasciare il veicolo incustodito, non lasciare mai lachiave nell'abitacolo, chiudere tutti i finestrini, e bloccare tutte le porte.
B040C01O
B040B01A-ATT Apertura, chiusura delle porte anteriori con la chiave
o La porta può essere aperta o chiusa
con la chiave.
o Per chiudere la porta, girare la
chiave verso la parte anteriore del veicolo. Per aprirla, girare la chiave verso la parte posteriore del veicolo. B040B01O
Bloccato
!
Sblocco
Page 22 of 219

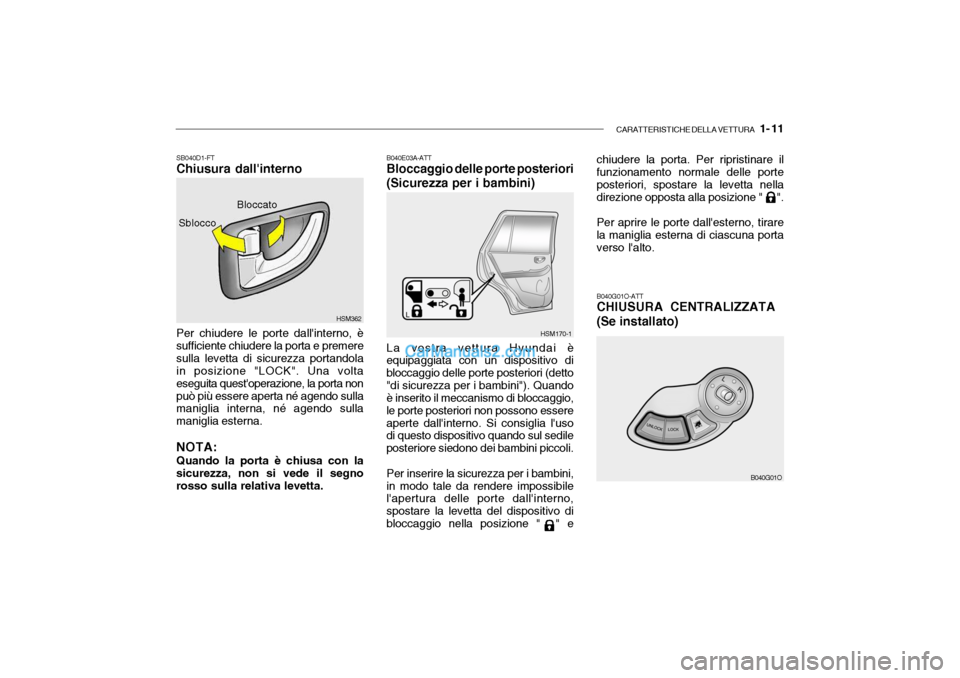

CARATTERISTICHE DELLA VETTURA 1- 11
HSM362
Sblocco
SB040D1-FT Chiusura dall'interno Per chiudere le porte dall'interno, è sufficiente chiudere la porta e premeresulla levetta di sicurezza portandola in posizione "LOCK". Una volta eseguita quest'operazione, la porta nonpuò più essere aperta né agendo sulla maniglia interna, né agendo sulla maniglia esterna.
NOTA: Quando la porta è chiusa con lasicurezza, non si vede il segnorosso sulla relativa levetta. Bloccato
B040E03A-ATT Bloccaggio delle porte posteriori
(Sicurezza per i bambini)
La vostra vettura Hyundai è
equipaggiata con un dispositivo di bloccaggio delle porte posteriori (detto"di sicurezza per i bambini"). Quando è inserito il meccanismo di bloccaggio, le porte posteriori non possono essereaperte dall'interno. Si consiglia l'uso di questo dispositivo quando sul sedile posteriore siedono dei bambini piccoli.
Per inserire la sicurezza per i bambini,
in modo tale da rendere impossibile l'apertura delle porte dall'interno, spostare la levetta del dispositivo dibloccaggio nella posizione " " e B040G01O-ATT CHIUSURA CENTRALIZZATA (Se installato)
HSM170-1
B040G01O
chiudere la porta. Per ripristinare il funzionamento normale delle porte posteriori, spostare la levetta nelladirezione opposta alla posizione " ". Per aprire le porte dall'esterno, tirare la maniglia esterna di ciascuna porta verso l'alto.
Page 23 of 219

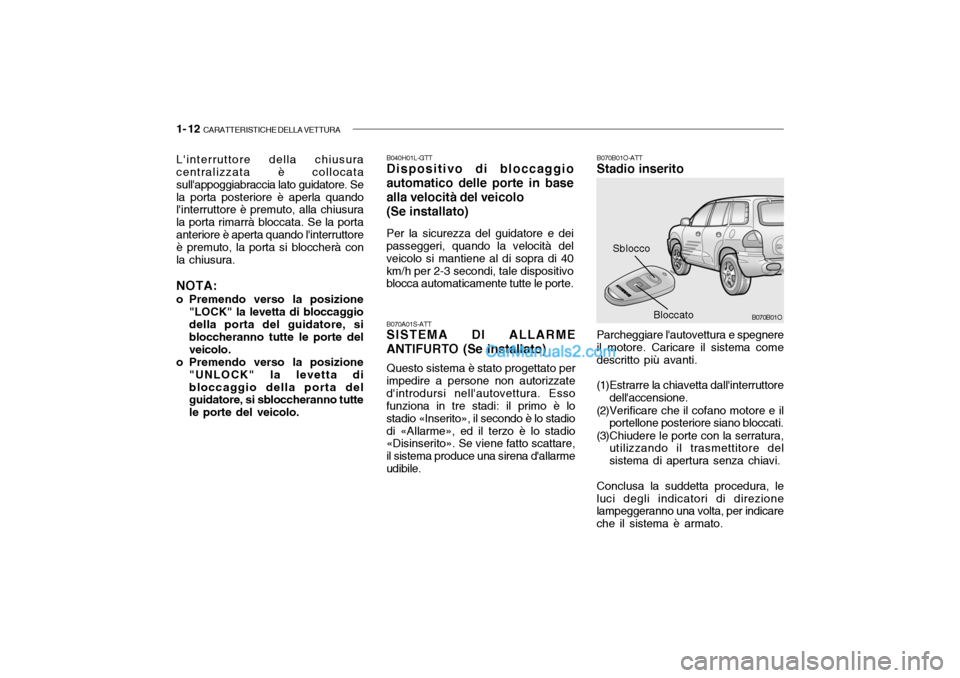

1- 12 CARATTERISTICHE DELLA VETTURA
B070B01O-ATT Stadio inserito
Sblocco
Parcheggiare l'autovettura e spegnere
il motore. Caricare il sistema comedescritto più avanti.
(1)Estrarre la chiavetta dall'interruttore dell'accensione.
(2)Verificare che il cofano motore e il portellone posteriore siano bloccati.
(3)Chiudere le porte con la serratura, utilizzando il trasmettitore del sistema di apertura senza chiavi.
Conclusa la suddetta procedura, le
luci degli indicatori di direzione lampeggeranno una volta, per indicare che il sistema è armato. B070B01O
Bloccato
B040H01L-GTT Dispositivo di bloccaggio
automatico delle porte in base alla velocità del veicolo
(Se installato) Per la sicurezza del guidatore e dei
passeggeri, quando la velocità del veicolo si mantiene al di sopra di 40km/h per 2-3 secondi, tale dispositivo blocca automaticamente tutte le porte.
L'interruttore della chiusuracentralizzata è collocata sull'appoggiabraccia lato guidatore. Sela porta posteriore è aperla quando l'interruttore è premuto, alla chiusura la porta rimarrà bloccata. Se la portaanteriore è aperta quando l'interruttore è premuto, la porta si bloccherà con la chiusura.
NOTA:
o Premendo verso la posizione "LOCK" la levetta di bloccaggio della porta del guidatore, si bloccheranno tutte le porte delveicolo.
o Premendo verso la posizione
"UNLOCK" la levetta dibloccaggio della porta del guidatore, si sbloccheranno tutte le porte del veicolo. B070A01S-ATT SISTEMA DI ALLARME
ANTIFURTO (Se installato)
Questo sistema è stato progettato per
impedire a persone non autorizzate d'introdursi nell'autovettura. Esso funziona in tre stadi: il primo è lo stadio «Inserito», il secondo è lo stadiodi «Allarme», ed il terzo è lo stadio «Disinserito». Se viene fatto scattare, il sistema produce una sirena d'allarmeudibile.
Page 24 of 219

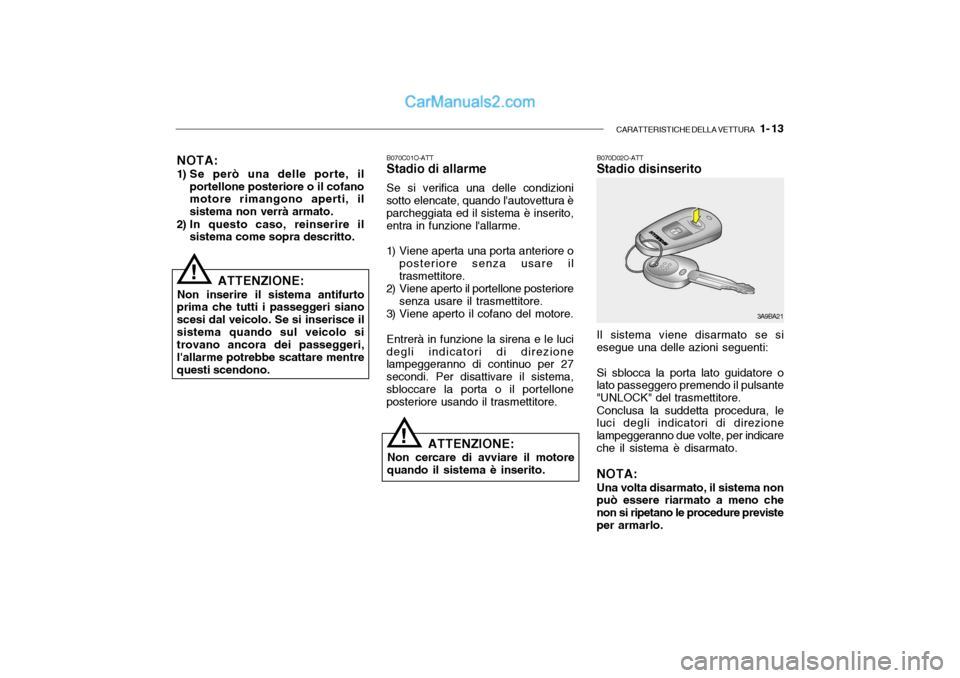

CARATTERISTICHE DELLA VETTURA 1- 13
NOTA:
1) Se però una delle porte, il
portellone posteriore o il cofano motore rimangono aperti, il sistema non verrà armato.
2) In questo caso, reinserire il sistema come sopra descritto. B070C01O-ATT Stadio di allarme Se si verifica una delle condizioni
sotto elencate, quando l'autovettura è parcheggiata ed il sistema è inserito, entra in funzione l'allarme.
1) Viene aperta una porta anteriore o posteriore senza usare il trasmettitore.
2) Viene aperto il portellone posteriore senza usare il trasmettitore.
3) Viene aperto il cofano del motore.
Entrerà in funzione la sirena e le luci
degli indicatori di direzionelampeggeranno di continuo per 27 secondi. Per disattivare il sistema,sbloccare la porta o il portellone posteriore usando il trasmettitore.
! ATTENZIONE:
Non inserire il sistema antifurto
prima che tutti i passeggeri siano scesi dal veicolo. Se si inserisce ilsistema quando sul veicolo si trovano ancora dei passeggeri, l'allarme potrebbe scattare mentrequesti scendono.
! ATTENZIONE:
Non cercare di avviare il motore
quando il sistema è inserito.
B070D02O-ATT Stadio disinserito Il sistema viene disarmato se si esegue una delle azioni seguenti: Si sblocca la porta lato guidatore o lato passeggero premendo il pulsante "UNLOCK" del trasmettitore. Conclusa la suddetta procedura, le luci degli indicatori di direzione lampeggeranno due volte, per indicareche il sistema è disarmato. NOTA: Una volta disarmato, il sistema non può essere riarmato a meno che non si ripetano le procedure previsteper armarlo. 3A9BA21
Page 25 of 219

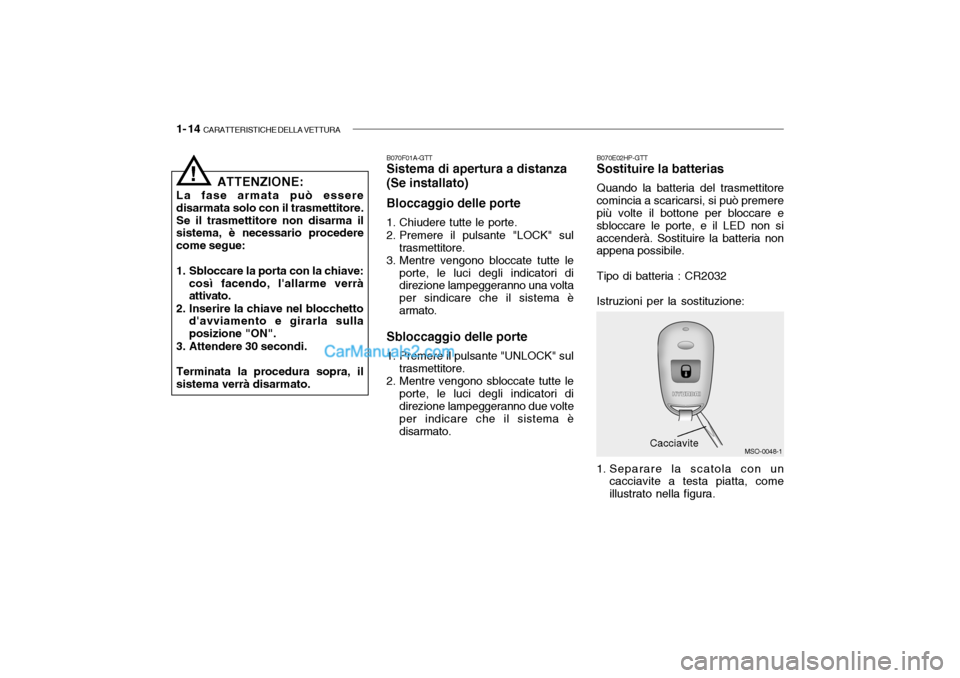

1- 14 CARATTERISTICHE DELLA VETTURA
MSO-0048-1
B070E02HP-GTT Sostituire la batterias Quando la batteria del trasmettitore
comincia a scaricarsi, si può premere più volte il bottone per bloccare e sbloccare le porte, e il LED non siaccenderà. Sostituire la batteria non appena possibile.
Tipo di batteria : CR2032 Istruzioni per la sostituzione:
1. Separare la scatola con un cacciavite a testa piatta, come illustrato nella figura. Cacciavite
!
ATTENZIONE:
La fase armata può essere disarmata solo con il trasmettitore.Se il trasmettitore non disarma il sistema, è necessario procedere come segue:
1. Sbloccare la porta con la chiave: così facendo, l'allarme verrà attivato.
2. Inserire la chiave nel blocchetto d'avviamento e girarla sulla posizione "ON".
3. Attendere 30 secondi.
Terminata la procedura sopra, il sistema verrà disarmato. B070F01A-GTTSistema di apertura a distanza (Se installato) Bloccaggio delle porte
1. Chiudere tutte le porte.
2. Premere il pulsante "LOCK" sul trasmettitore.
3. Mentre vengono bloccate tutte le
porte, le luci degli indicatori di direzione lampeggeranno una volta per sindicare che il sistema èarmato.
Sbloccaggio delle porte
1. Premere il pulsante "UNLOCK" sul trasmettitore.
2. Mentre vengono sbloccate tutte le porte, le luci degli indicatori didirezione lampeggeranno due volte per indicare che il sistema è disarmato.
Page 26 of 219

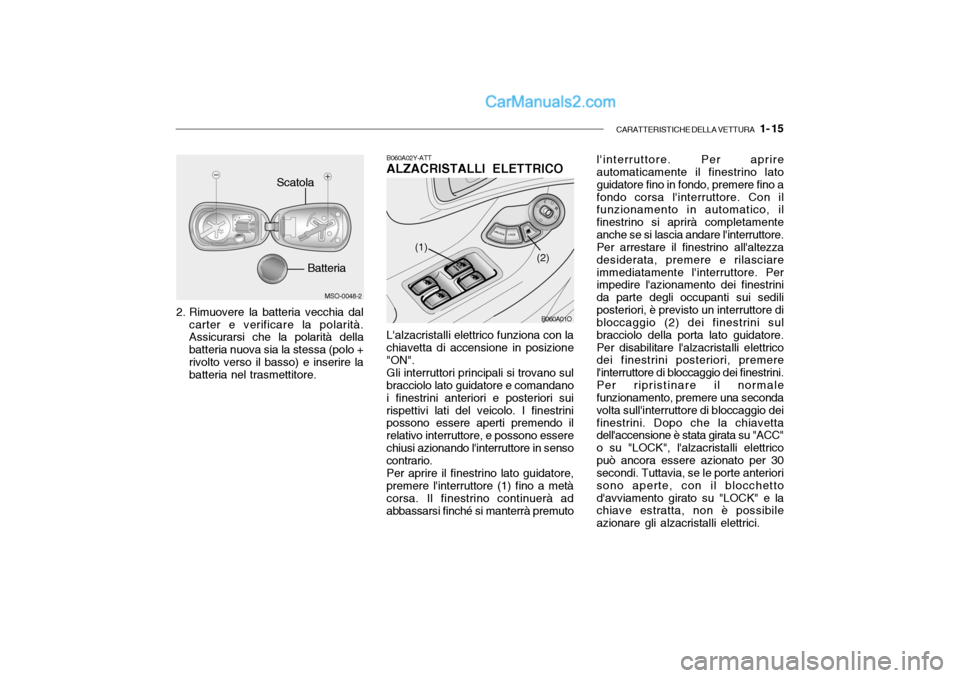

CARATTERISTICHE DELLA VETTURA 1- 15
MSO-0048-2
Scatola
2. Rimuovere la batteria vecchia dal carter e verificare la polarità. Assicurarsi che la polarità della batteria nuova sia la stessa (polo +rivolto verso il basso) e inserire la batteria nel trasmettitore. B060A02Y-ATTALZACRISTALLI ELETTRICO L'alzacristalli elettrico funziona con la chiavetta di accensione in posizione "ON". Gli interruttori principali si trovano sul bracciolo lato guidatore e comandano i finestrini anteriori e posteriori suirispettivi lati del veicolo. I finestrini possono essere aperti premendo il relativo interruttore, e possono esserechiusi azionando l'interruttore in senso contrario. Per aprire il finestrino lato guidatore, premere l'interruttore (1) fino a metà corsa. Il finestrino continuerà adabbassarsi finché si manterrà premuto
Batteria
B060A01O
(1)
(2)l'interruttore. Per aprire automaticamente il finestrino lato guidatore fino in fondo, premere fino afondo corsa l'interruttore. Con il funzionamento in automatico, il finestrino si aprirà completamenteanche se si lascia andare l'interruttore. Per arrestare il finestrino all'altezza desiderata, premere e rilasciareimmediatamente l'interruttore. Per impedire l'azionamento dei finestrini da parte degli occupanti sui sediliposteriori, è previsto un interruttore di bloccaggio (2) dei finestrini sul bracciolo della porta lato guidatore.Per disabilitare l'alzacristalli elettrico dei finestrini posteriori, premere l'interruttore di bloccaggio dei finestrini.Per ripristinare il normale funzionamento, premere una seconda volta sull'interruttore di bloccaggio deifinestrini. Dopo che la chiavetta dell'accensione è stata girata su "ACC" o su "LOCK", l'alzacristalli elettricopuò ancora essere azionato per 30 secondi. Tuttavia, se le porte anteriori sono aperte, con il blocchettod'avviamento girato su "LOCK" e la chiave estratta, non è possibile azionare gli alzacristalli elettrici.
Page 27 of 219

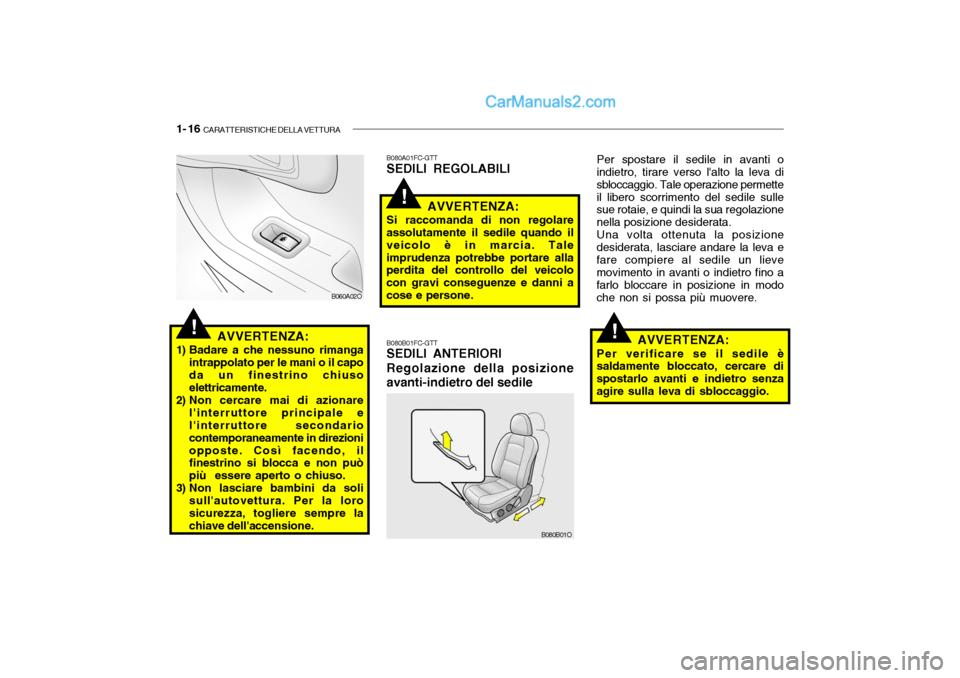

1- 16 CARATTERISTICHE DELLA VETTURA
!
!
!AVVERTENZA:
1) Badare a che nessuno rimanga intrappolato per le mani o il capo da un finestrino chiuso elettricamente.
2) Non cercare mai di azionare l'interruttore principale el'interruttore secondario contemporaneamente in direzioniopposte. Così facendo, il finestrino si blocca e non può più essere aperto o chiuso.
3) Non lasciare bambini da soli
sull'autovettura. Per la lorosicurezza, togliere sempre la chiave dell'accensione. B080B01FC-GTT SEDILI ANTERIORI Regolazione della posizioneavanti-indietro del sedile Per spostare il sedile in avanti o
indietro, tirare verso l'alto la leva di sbloccaggio. Tale operazione permetteil libero scorrimento del sedile sulle sue rotaie, e quindi la sua regolazione nella posizione desiderata.
Una volta ottenuta la posizione
desiderata, lasciare andare la leva efare compiere al sedile un lieve movimento in avanti o indietro fino a farlo bloccare in posizione in modoche non si possa più muovere.
B060A02O
B080B01O
B080A01FC-GTT SEDILI REGOLABILI
AVVERTENZA:
Si raccomanda di non regolare
assolutamente il sedile quando il veicolo è in marcia. Taleimprudenza potrebbe portare alla perdita del controllo del veicolo con gravi conseguenze e danni acose e persone.
AVVERTENZA:
Per verificare se il sedile è
saldamente bloccato, cercare dispostarlo avanti e indietro senzaagire sulla leva di sbloccaggio.
Page 28 of 219

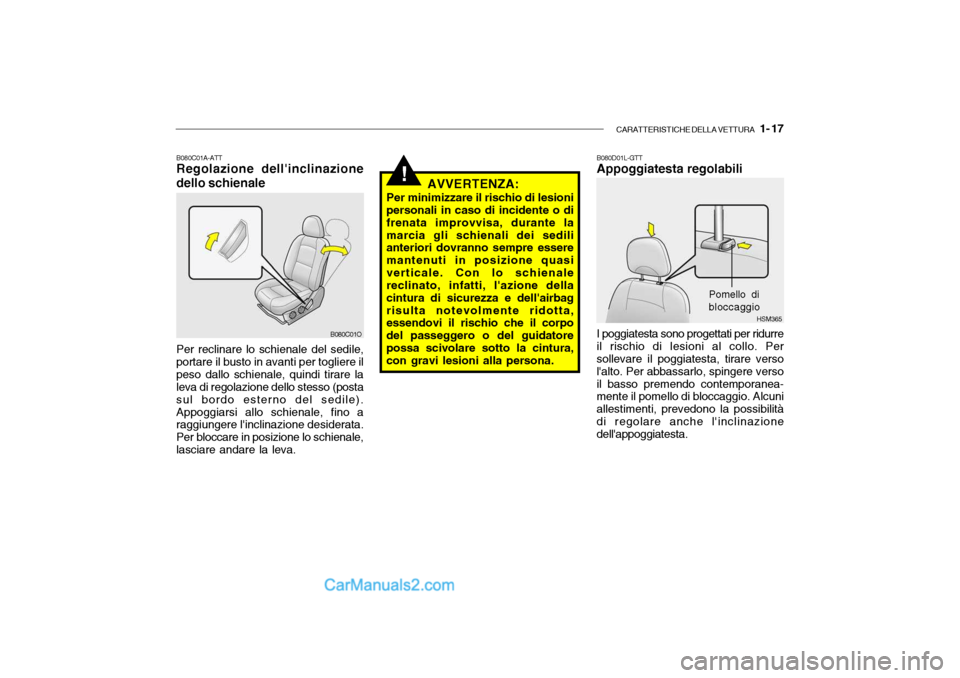

CARATTERISTICHE DELLA VETTURA 1- 17
!
HSM365
B080C01A-ATT Regolazione dell'inclinazione dello schienale Per reclinare lo schienale del sedile, portare il busto in avanti per togliere ilpeso dallo schienale, quindi tirare la leva di regolazione dello stesso (posta sul bordo esterno del sedile).Appoggiarsi allo schienale, fino a raggiungere l'inclinazione desiderata. Per bloccare in posizione lo schienale,lasciare andare la leva. AVVERTENZA:
Per minimizzare il rischio di lesioni
personali in caso di incidente o difrenata improvvisa, durante lamarcia gli schienali dei sedili anteriori dovranno sempre essere mantenuti in posizione quasiverticale. Con lo schienale reclinato, infatti, l'azione della cintura di sicurezza e dell'airbagrisulta notevolmente ridotta, essendovi il rischio che il corpo del passeggero o del guidatore possa scivolare sotto la cintura, con gravi lesioni alla persona. B080D01L-GTT Appoggiatesta regolabili I poggiatesta sono progettati per ridurre il rischio di lesioni al collo. Per sollevare il poggiatesta, tirare verso l'alto. Per abbassarlo, spingere versoil basso premendo contemporanea- mente il pomello di bloccaggio. Alcuni allestimenti, prevedono la possibilitàdi regolare anche l'inclinazione dell'appoggiatesta.
Pomello di bloccaggio
B080C01O
Page 29 of 219

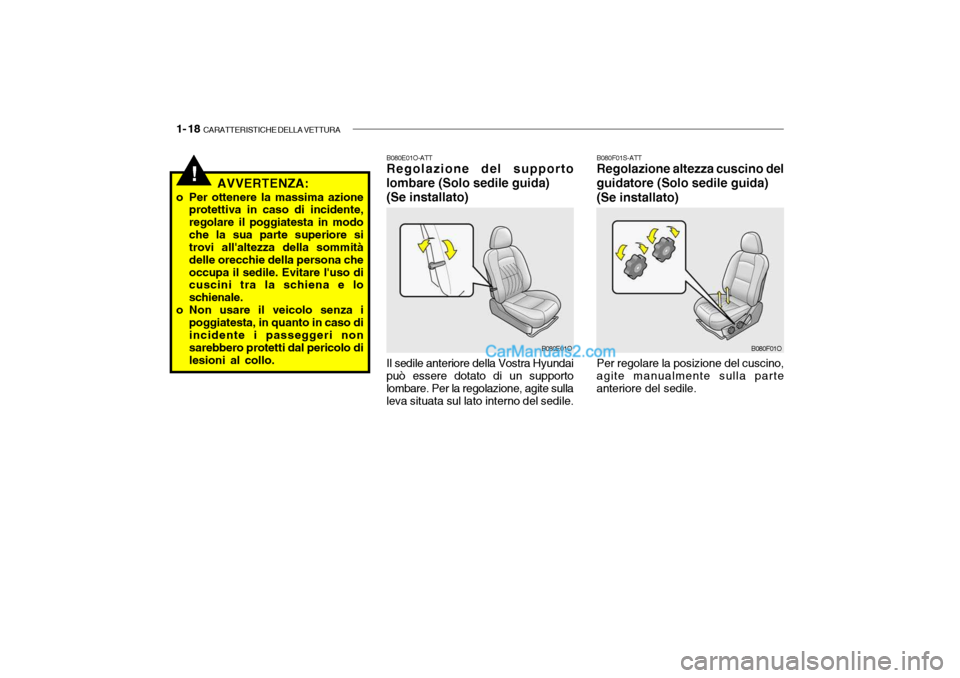

1- 18 CARATTERISTICHE DELLA VETTURA
B080E01O-ATT Regolazione del supporto
lombare (Solo sedile guida)
(Se installato) Il sedile anteriore della Vostra Hyundai
può essere dotato di un supporto lombare. Per la regolazione, agite sulla leva situata sul lato interno del sedile. B080F01S-ATT Regolazione altezza cuscino del guidatore (Solo sedile guida)(Se installato) Per regolare la posizione del cuscino,
agite manualmente sulla parte anteriore del sedile.
B080E01O B080F01O
!AVVERTENZA:
o Per ottenere la massima azione protettiva in caso di incidente, regolare il poggiatesta in modoche la sua parte superiore si trovi all'altezza della sommità delle orecchie della persona cheoccupa il sedile. Evitare l'uso di cuscini tra la schiena e lo schienale.
o Non usare il veicolo senza i
poggiatesta, in quanto in caso diincidente i passeggeri non sarebbero protetti dal pericolo di lesioni al collo.
Page 30 of 219

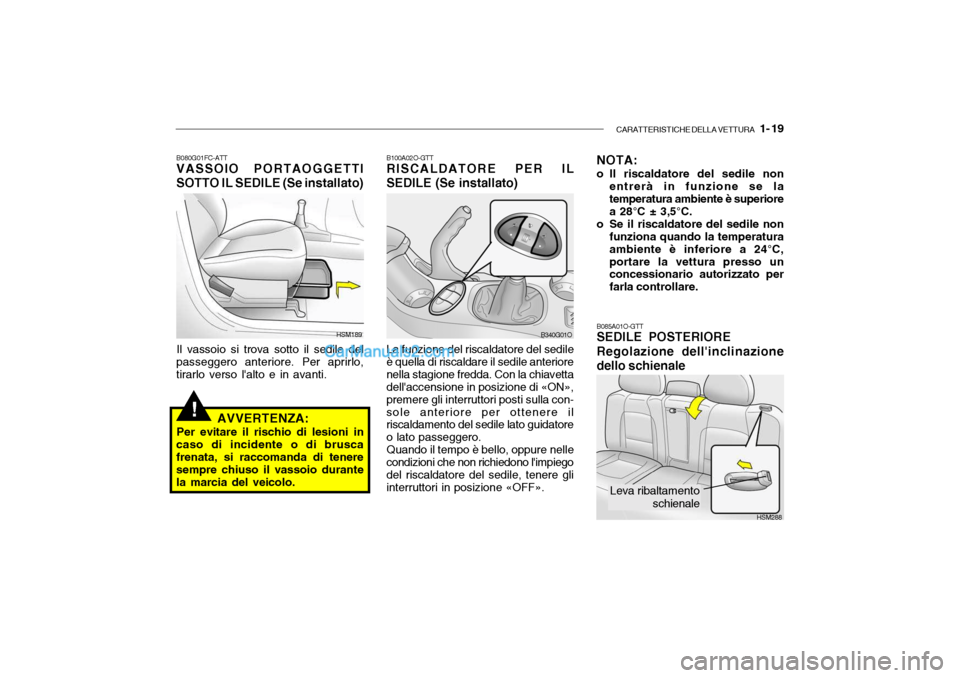

CARATTERISTICHE DELLA VETTURA 1- 19
!
B080G01FC-ATT VASSOIO PORTAOGGETTI SOTTO IL SEDILE (Se installato)
Il vassoio si trova sotto il sedile del
passeggero anteriore. Per aprirlo, tirarlo verso l'alto e in avanti.
AVVERTENZA:
Per evitare il rischio di lesioni in
caso di incidente o di bruscafrenata, si raccomanda di tenere sempre chiuso il vassoio durante la marcia del veicolo.
HSM189
B100A02O-GTT RISCALDATORE PER IL
SEDILE (Se installato)
La funzione del riscaldatore del sedile
è quella di riscaldare il sedile anteriore nella stagione fredda. Con la chiavetta dell'accensione in posizione di «ON», premere gli interruttori posti sulla con-sole anteriore per ottenere il riscaldamento del sedile lato guidatore o lato passeggero. Quando il tempo è bello, oppure nelle
condizioni che non richiedono l'impiegodel riscaldatore del sedile, tenere gli interruttori in posizione «OFF». NOTA:
o Il riscaldatore del sedile non
entrerà in funzione se la temperatura ambiente è superiore a 28°C ± 3,5°C.
o Se il riscaldatore del sedile non funziona quando la temperatura ambiente è inferiore a 24°C,portare la vettura presso un concessionario autorizzato per farla controllare.
B085A01O-GTT SEDILE POSTERIORE Regolazione dell'inclinazione dello schienale
B340G01O
HSM288
Leva ribaltamentoschienale
