3-154

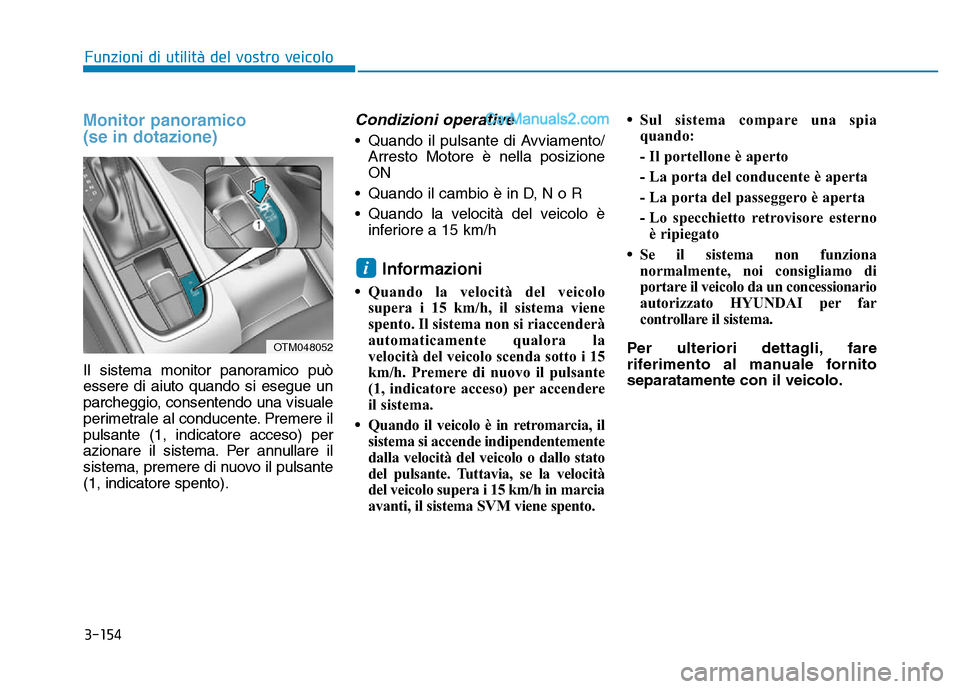

Monitor panoramico
(se in dotazione)
Il sistema monitor panoramico può
essere di aiuto quando si esegue un
parcheggio, consentendo una visuale
perimetrale al conducente. Premere il
pulsante (1, indicatore acceso) per
azionare il sistema. Per annullare il
sistema, premere di nuovo il pulsante
(1, indicatore spento).
Condizioni operative
• Quando il pulsante di Avviamento/Arresto Motore è nella posizione
ON
• Quando il cambio è in D, N o R
• Quando la velocità del veicolo è inferiore a 15 km/h
Informazioni
•Quando la velocità del veicolo
supera i 15 km/h, il sistema viene
spento. Il sistema non si riaccenderà
automaticamente qualora la
velocità del veicolo scenda sotto i 15
km/h. Premere di nuovo il pulsante
(1, indicatore acceso) per accendere
il sistema.
• Quando il veicolo è in retromarcia, il
sistema si accende indipendentemente
dalla velocità del veicolo o dallo stato
del pulsante. Tuttavia, se la velocità
del veicolo supera i 15 km/h in marcia
avanti, il sistema SVM viene spento. •
Sul sistema compare una spia
quando:
- Il portellone è aperto
- La porta del conducente è aperta
- La porta del passeggero è aperta
- Lo specchietto retrovisore esterno
è ripiegato
• Se il sistema non funziona
normalmente, noi consigliamo di
portare il veicolo da un concessionario
autorizzato HYUNDAI per far
controllare il sistema.
Per ulteriori dettagli, fare
riferimento al manuale fornito
separatamente con il veicolo.
i
Funzioni di utilità del vostro veicolo
OTM048052

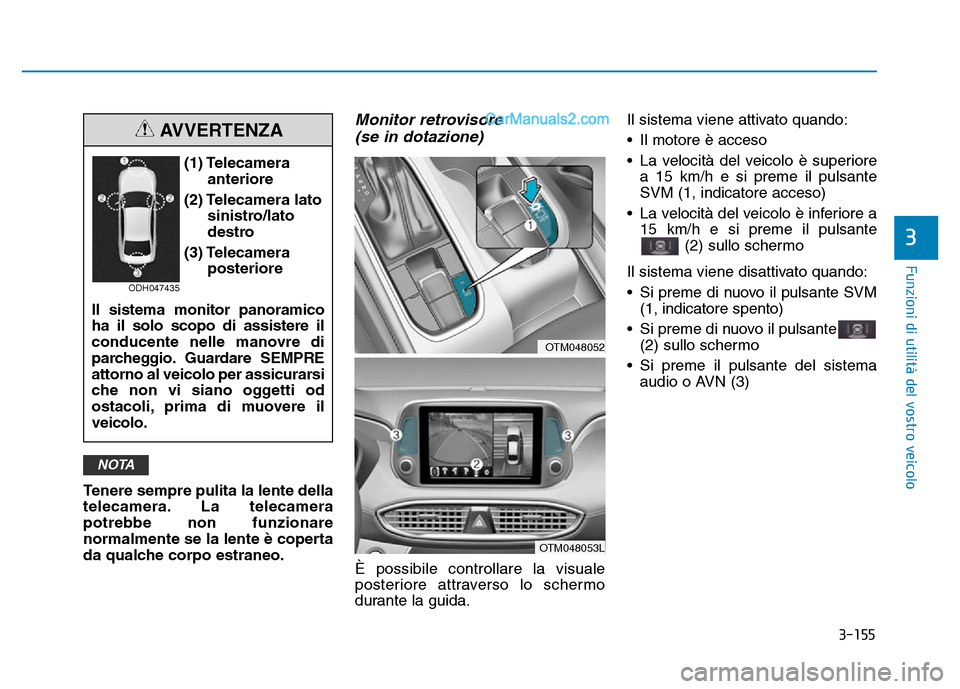

3-155
Funzioni di utilità del vostro veicolo
Tenere sempre pulita la lente della
telecamera. La telecamera
potrebbe non funzionare
normalmente se la lente è coperta
da qualche corpo estraneo.
Monitor retrovisore (se in dotazione)
È possibile controllare la visuale
posteriore attraverso lo schermo
durante la guida. Il sistema viene attivato quando:
• Il motore è acceso
• La velocità del veicolo è superiore
a 15 km/h e si preme il pulsante
SVM (1, indicatore acceso)
• La velocità del veicolo è inferiore a 15 km/h e si preme il pulsante (2) sullo schermo
Il sistema viene disattivato quando:
• Si preme di nuovo il pulsante SVM (1, indicatore spento)
• Si preme di nuovo il pulsante (2) sullo schermo
• Si preme il pulsante del sistema audio o AVN (3)
NOTA
3
(1) Telecamera anteriore
(2) Telecamera lato sinistro/lato
destro
(3) Telecamera posteriore
Il sistema monitor panoramico
ha il solo scopo di assistere il
conducente nelle manovre di
parcheggio. Guardare SEMPRE
attorno al veicolo per assicurarsi
che non vi siano oggetti od
ostacoli, prima di muovere il
veicolo.
AVVERTENZA
ODH047435
OTM048052
OTM048053L

3-156

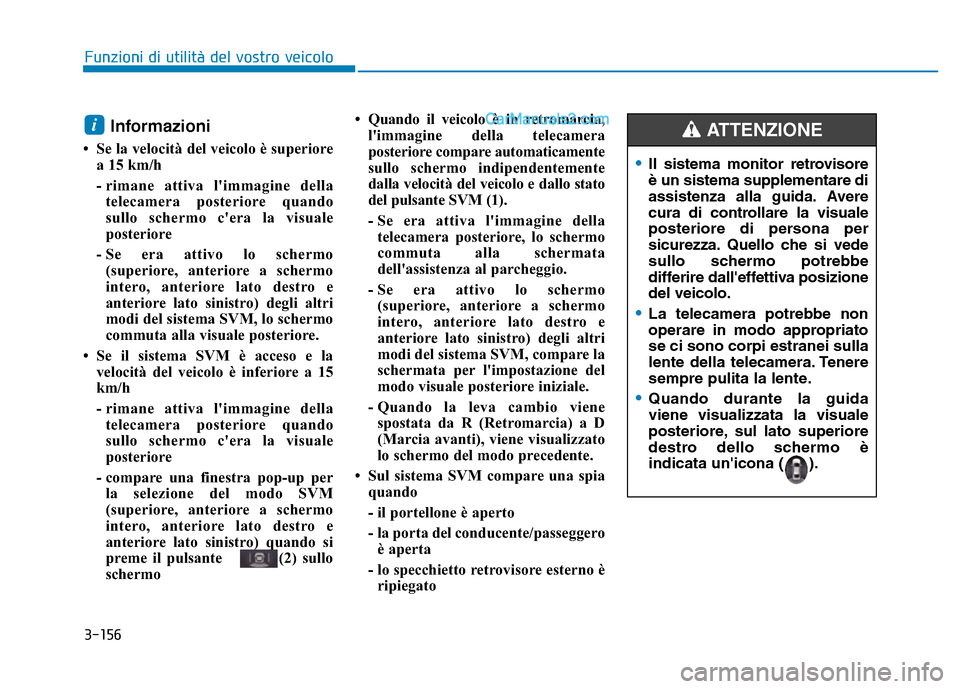

Informazioni
• Se la velocità del veicolo è superiorea 15 km/h
- rimane attiva l'immagine dellatelecamera posteriore quando
sullo schermo c'era la visuale
posteriore
- Se era attivo lo schermo (superiore, anteriore a schermo
intero, anteriore lato destro e
anteriore lato sinistro) degli altri
modi del sistema SVM, lo schermo
commuta alla visuale posteriore.
• Se il sistema SVM è acceso e la velocità del veicolo è inferiore a 15
km/h
- rimane attiva l'immagine dellatelecamera posteriore quando
sullo schermo c'era la visuale
posteriore
- compare una finestra pop-up per la selezione del modo SVM
(superiore, anteriore a schermo
intero, anteriore lato destro e
anteriore lato sinistro) quando si
preme il pulsante (2) sullo
schermo • Quando il veicolo è in retromarcia,
l'immagine della telecamera
posteriore compare automaticamente
sullo schermo indipendentemente
dalla velocità del veicolo e dallo stato
del pulsante SVM (1).
- Se era attiva l'immagine dellatelecamera posteriore, lo schermo
commuta alla schermata
dell'assistenza al parcheggio.
- Se era attivo lo schermo (superiore, anteriore a schermo
intero, anteriore lato destro e
anteriore lato sinistro) degli altri
modi del sistema SVM, compare la
schermata per l'impostazione del
modo visuale posteriore iniziale.
- Quando la leva cambio viene spostata da R (Retromarcia) a D
(Marcia avanti), viene visualizzato
lo schermo del modo precedente.
• Sul sistema SVM compare una spia quando
- il portellone è aperto
- la porta del conducente/passeggeroè aperta
- lo specchietto retrovisore esterno è ripiegato
i
Funzioni di utilità del vostro veicolo
•Il sistema monitor retrovisore
è un sistema supplementare di
assistenza alla guida. Avere
cura di controllare la visuale
posteriore di persona per
sicurezza. Quello che si vede
sullo schermo potrebbe
differire dall'effettiva posizione
del veicolo.
•La telecamera potrebbe non
operare in modo appropriato
se ci sono corpi estranei sulla
lente della telecamera. Tenere
sempre pulita la lente.
•Quando durante la guida
viene visualizzata la visuale
posteriore, sul lato superiore
destro dello schermo è
indicata un'icona ( ).
ATTENZIONE

3-157
Funzioni di utilità del vostro veicolo

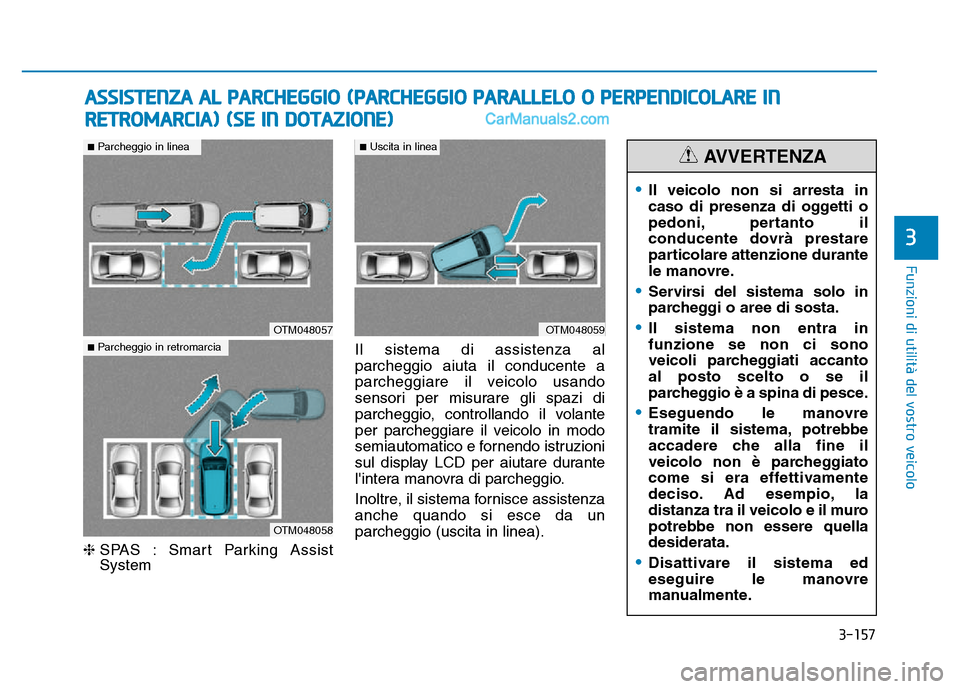

❈SPAS : Smart Parking Assist
System Il sistema di assistenza al
parcheggio aiuta il conducente a
parcheggiare il veicolo usando
sensori per misurare gli spazi di
parcheggio, controllando il volante
per parcheggiare il veicolo in modo
semiautomatico e fornendo istruzioni
sul display LCD per aiutare durante
l'intera manovra di parcheggio.
Inoltre, il sistema fornisce assistenza
anche quando si esce da un
parcheggio (uscita in linea).
ASSISTENZA AL PARCHEGGIO (PARCHEGGIO PARALLELO O PERPENDICOLARE IN
RETROMARCIA) (SE IN DOTAZIONE)
3
OTM048057
OTM048058
OTM048059
■Uscita in linea
•Il veicolo non si arresta in
caso di presenza di oggetti o
pedoni, pertanto il
conducente dovrà prestare
particolare attenzione durante
le manovre.
•Servirsi del sistema solo in
parcheggi o aree di sosta.
•Il sistema non entra in
funzione se non ci sono
veicoli parcheggiati accanto
al posto scelto o se il
parcheggio è a spina di pesce.
•Eseguendo le manovre
tramite il sistema, potrebbe
accadere che alla fine il
veicolo non è parcheggiato
come si era effettivamente
deciso. Ad esempio, la
distanza tra il veicolo e il muro
potrebbe non essere quella
desiderata.
•Disattivare il sistema ed
eseguire le manovre
manualmente.
AVVERTENZA
■Parcheggio in retromarcia
■Parcheggio in linea

3-158

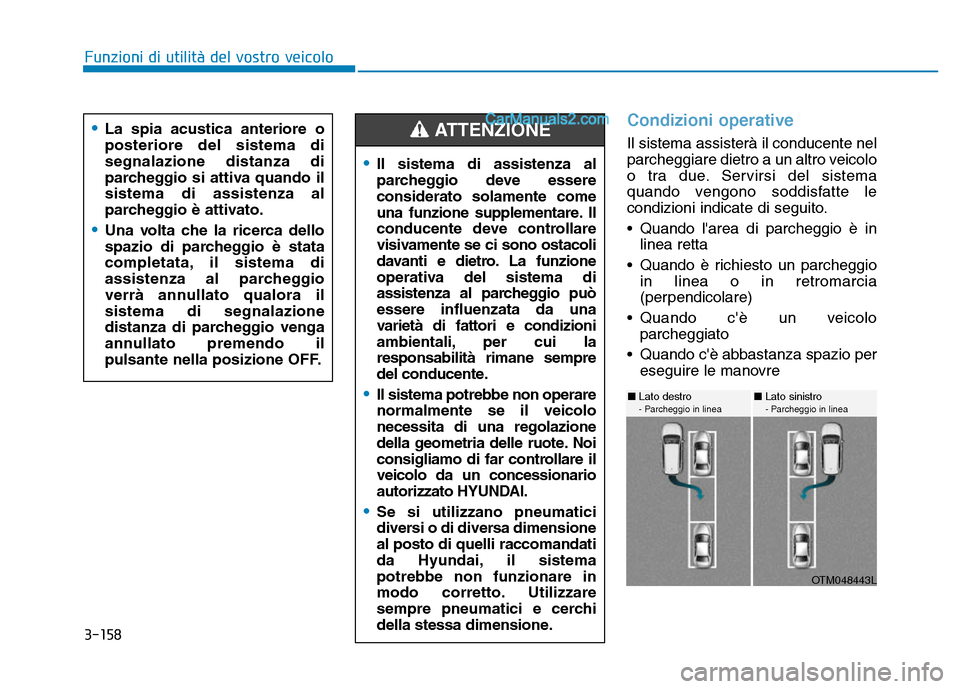

Condizioni operative
Il sistema assisterà il conducente nel
parcheggiare dietro a un altro veicolo
o tra due. Servirsi del sistema
quando vengono soddisfatte le
condizioni indicate di seguito.
• Quando l'area di parcheggio è inlinea retta
• Quando è richiesto un parcheggio in linea o in retromarcia
(perpendicolare)
• Quando c'è un veicolo parcheggiato
• Quando c'è abbastanza spazio per eseguire le manovre
Funzioni di utilità del vostro veicolo
•La spia acustica anteriore o
posteriore del sistema di
segnalazione distanza di
parcheggio si attiva quando il
sistema di assistenza al
parcheggio è attivato.
•Una volta che la ricerca dello
spazio di parcheggio è stata
completata, il sistema di
assistenza al parcheggio
verrà annullato qualora il
sistema di segnalazione
distanza di parcheggio venga
annullato premendo il
pulsante nella posizione OFF.
•Il sistema di assistenza al
parcheggio deve essere
considerato solamente come
una funzione supplementare. Il
conducente deve controllare
visivamente se ci sono ostacoli
davanti e dietro. La funzione
operativa del sistema di
assistenza al parcheggio può
essere influenzata da una
varietà di fattori e condizioni
ambientali, per cui la
responsabilità rimane sempre
del conducente.
•Il sistema potrebbe non operare
normalmente se il veicolo
necessita di una regolazione
della geometria delle ruote. Noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
•Se si utilizzano pneumatici
diversi o di diversa dimensione
al posto di quelli raccomandati
da Hyundai, il sistema
potrebbe non funzionare in
modo corretto. Utilizzare
sempre pneumatici e cerchi
della stessa dimensione.
ATTENZIONE
OTM048443L
■ Lato destro - Parcheggio in linea■Lato sinistro- Parcheggio in linea

3-159
Funzioni di utilità del vostro veicolo
Condizioni di non
funzionamento
Non usare mai il sistema di assistenza
al parcheggio nelle condizioni di cui
sotto.
• In aree di parcheggio curve
• Su strade in pendenza
• Quando si trainano carichi piùlunghi o più larghi del veicolo
• In aree di parcheggio a spina di pesce
• In caso di neve o pioggia abbondante
• In prossimità di un palo rotondo, di un palo sottile o di un palo
circondato da oggetti come un
estintore, ecc.
• Il sensore si è spostato a causa di un impatto contro il paraurti
• Su strade con fondo irregolare
• Quando si usano catene da neve o lo pneumatico di scorta
• In caso di pressione degli pneumatici superiore o inferiore al
valore standard
• Quando si traina un rimorchio • Su strade sdrucciolevoli o
sconnesse
• In vicinanza di camion o bus
• Se il sensore è coperto da corpi estranei quali neve o acqua.
• In vicinanza di motociclette o biciclette
• Un ostacolo come un bidone, una bicicletta, un carrello, ecc. si trova
nelle vicinanze
• In caso di forte vento
• Se gli pneumatici non sono originali
• Se le ruote non sono allineate
• Il veicolo è molto inclinato su un lato
• L'indicatore spia servosterzo elettronico (indicatore spia EPS)
s'illumina.
• I sensori distanza anteriore o posteriore sono malfunzionanti o
non funzionano in modo
appropriato. (Fare riferimento al
sistema di segnalazione distanza
di parcheggio al capitolo 3.)3
OTM048444L
OTM048445L
■ Lato destro - Parcheggio in retromarcia■Lato sinistro - Parcheggio in retromarcia
■ Lato sinistro- Uscita in linea■Lato destro- Uscita in linea

3-160
Funzioni di utilità del vostro veicolo

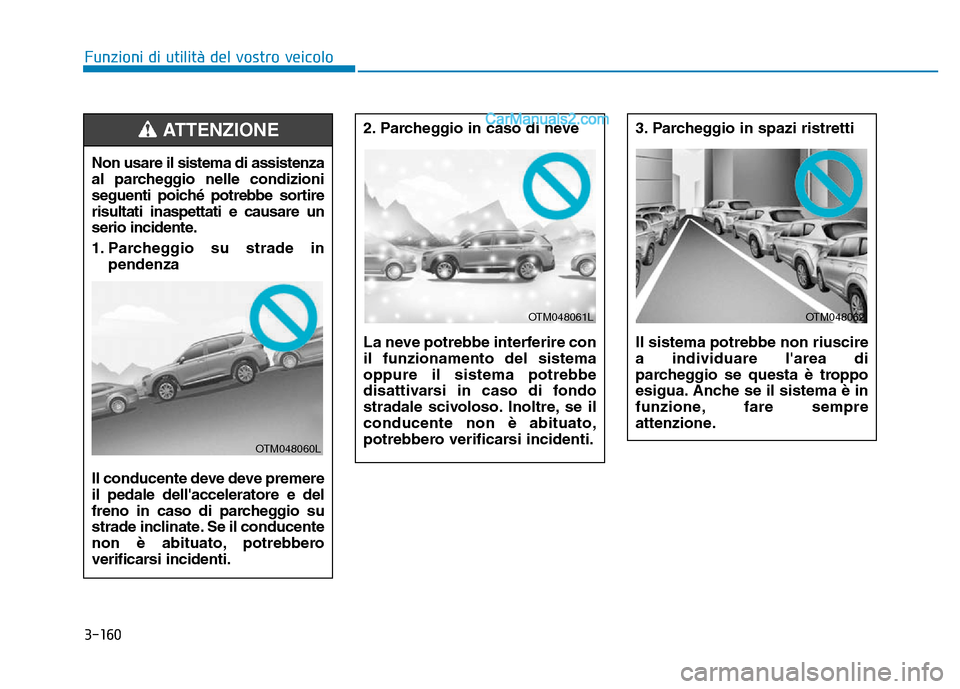

2. Parcheggio in caso di neve
La neve potrebbe interferire con
il funzionamento del sistema
oppure il sistema potrebbe
disattivarsi in caso di fondo
stradale scivoloso. Inoltre, se il
conducente non è abituato,
potrebbero verificarsi incidenti.3. Parcheggio in spazi ristretti
Il sistema potrebbe non riuscire
a individuare l'area di
parcheggio se questa è troppo
esigua. Anche se il sistema è in
funzione, fare sempre
attenzione.
OTM048061LOTM048062
Non usare il sistema di assistenza
al parcheggio nelle condizioni
seguenti poiché potrebbe sortire
risultati inaspettati e causare un
serio incidente.
1. Parcheggio su strade inpendenza
Il conducente deve deve premere
il pedale dell'acceleratore e del
freno in caso di parcheggio su
strade inclinate. Se il conducente
non è abituato, potrebbero
verificarsi incidenti.
ATTENZIONE
OTM048060L

3-161
Funzioni di utilità del vostro veicolo
3

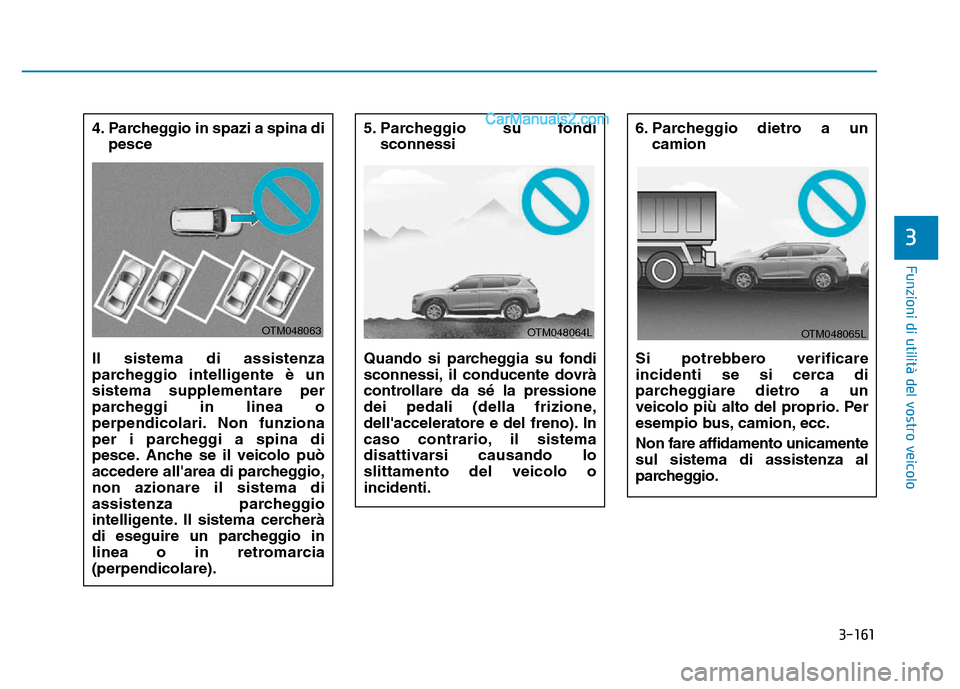

4. Parcheggio in spazi a spina dipesce
Il sistema di assistenza
parcheggio intelligente è un
sistema supplementare per
parcheggi in linea o
perpendicolari. Non funziona
per i parcheggi a spina di
pesce. Anche se il veicolo può
accedere all'area di parcheggio,
non azionare il sistema di
assistenza parcheggio
intelligente. Il sistema cercherà
di eseguire un parcheggio in
linea o in retromarcia
(perpendicolare).5. Parcheggio su fondi sconnessi
Quando si parcheggia su fondi
sconnessi, il conducente dovrà
controllare da sé la pressione
dei pedali (della frizione,
dell'acceleratore e del freno). In
caso contrario, il sistema
disattivarsi causando lo
slittamento del veicolo o
incidenti.6. Parcheggio dietro a un camion
Si potrebbero verificare
incidenti se si cerca di
parcheggiare dietro a un
veicolo più alto del proprio. Per
esempio bus, camion, ecc.
Non fare affidamento unicamente
sul sistema di assistenza al
parcheggio.
OTM048063OTM048064LOTM048065L

3-162

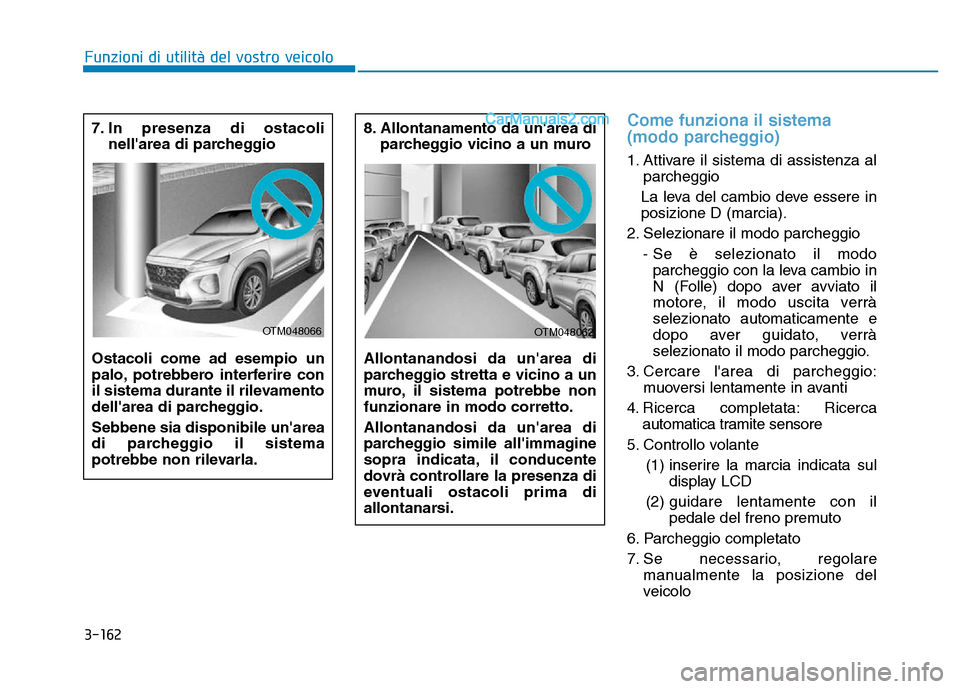

Come funziona il sistema
(modo parcheggio)
1. Attivare il sistema di assistenza alparcheggio
La leva del cambio deve essere in
posizione D (marcia).
2. Selezionare il modo parcheggio - Se è selezionato il modoparcheggio con la leva cambio in
N (Folle) dopo aver avviato il
motore, il modo uscita verrà
selezionato automaticamente e
dopo aver guidato, verrà
selezionato il modo parcheggio.
3. Cercare l'area di parcheggio: muoversi lentamente in avanti
4. Ricerca completata: Ricerca automatica tramite sensore
5. Controllo volante (1) inserire la marcia indicata sul display LCD
(2) guidare lentamente con il pedale del freno premuto
6. Parcheggio completato
7. Se necessario, regolare manualmente la posizione del
veicolo
Funzioni di utilità del vostro veicolo
8. Allontanamento da un'area di parcheggio vicino a un muro
Allontanandosi da un'area di
parcheggio stretta e vicino a un
muro, il sistema potrebbe non
funzionare in modo corretto.
Allontanandosi da un'area di
parcheggio simile all'immagine
sopra indicata, il conducente
dovrà controllare la presenza di
eventuali ostacoli prima di
allontanarsi.
OTM048062
7. In presenza di ostacoli nell'area di parcheggio
Ostacoli come ad esempio un
palo, potrebbero interferire con
il sistema durante il rilevamento
dell'area di parcheggio.
Sebbene sia disponibile un'area
di parcheggio il sistema
potrebbe non rilevarla.
OTM048066

3-163
Funzioni di utilità del vostro veicolo

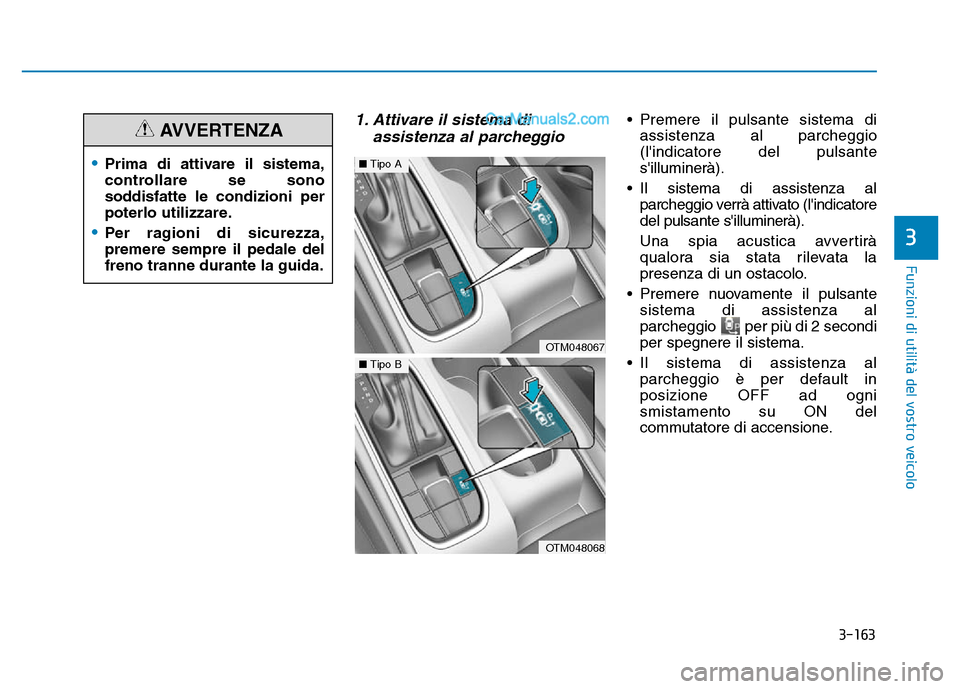

1. Attivare il sistema diassistenza al parcheggio• Premere il pulsante sistema di
assistenza al parcheggio
(l'indicatore del pulsante
s'illuminerà).
• Il sistema di assistenza al parcheggio verrà attivato (l'indicatore
del pulsante s'illuminerà).
Una spia acustica avvertirà
qualora sia stata rilevata la
presenza di un ostacolo.
• Premere nuovamente il pulsante sistema di assistenza al
parcheggio per più di 2 secondi
per spegnere il sistema.
• Il sistema di assistenza al parcheggio è per default in
posizione OFF ad ogni
smistamento su ON del
commutatore di accensione.
3
•Prima di attivare il sistema,
controllare se sono
soddisfatte le condizioni per
poterlo utilizzare.
•Per ragioni di sicurezza,
premere sempre il pedale del
freno tranne durante la guida.
AVVERTENZA
OTM048067
■ Tipo A
OTM048068
■Tipo B
