JEEP COMPASS 2020 Betriebsanleitung (in German)

209

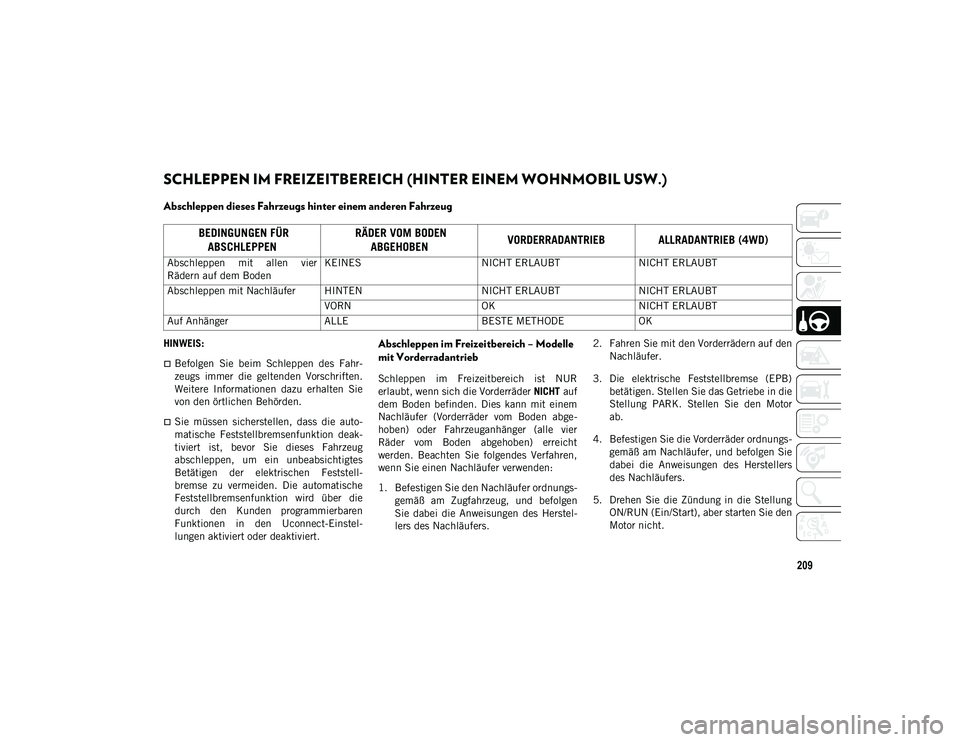

SCHLEPPEN IM FREIZEITBEREICH (HINTER EINEM WOHNMOBIL USW.)
Abschleppen dieses Fahrzeugs hinter einem anderen Fahrzeug
HINWEIS:
Befolgen Sie beim Schleppen des Fahr-
zeugs immer die geltenden Vorschriften.
Weitere Informationen dazu erhalten Sie
von den örtlichen Behörden.
Sie müssen sicherstellen, dass die auto-
matische Feststellbremsenfunktion deak-
tiviert ist, bevor Sie dieses Fahrzeug
abschleppen, um ein unbeabsichtigtes
Betätigen der elektrischen Feststell-
bremse zu vermeiden. Die automatische
Feststellbremsenfunktion wird über die
durch den Kunden programmierbaren
Funktionen in den Uconnect-Einstel-
lungen aktiviert oder deaktiviert.
Abschleppen im Freizeitbereich – Modelle
mit Vorderradantrieb
Schleppen im Freizeitbereich ist NUR
erlaubt, wenn sich die Vorderräder NICHT auf
dem Boden befinden. Dies kann mit einem
Nachläufer (Vorderräder vom Boden abge-
hoben) oder Fahrzeuganhänger (alle vier
Räder vom Boden abgehoben) erreicht
werden. Beachten Sie folgendes Verfahren,
wenn Sie einen Nachläufer verwenden:
1. Befestigen Sie den Nachläufer ordnungs- gemäß am Zugfahrzeug, und befolgen
Sie dabei die Anweisungen des Herstel-
lers des Nachläufers. 2. Fahren Sie mit den Vorderrädern auf den
Nachläufer.
3. Die elektrische Feststellbremse (EPB) betätigen. Stellen Sie das Getriebe in die
Stellung PARK. Stellen Sie den Motor
ab.
4. Befestigen Sie die Vorderräder ordnungs- gemäß am Nachläufer, und befolgen Sie
dabei die Anweisungen des Herstellers
des Nachläufers.
5. Drehen Sie die Zündung in die Stellung ON/RUN (Ein/Start), aber starten Sie den
Motor nicht.
BEDINGUNGEN FÜR ABSCHLEPPEN RÄDER VOM BODEN
ABGEHOBEN VORDERRADANTRIEB ALLRADANTRIEB (4WD)
Abschleppen mit allen vier
Rädern auf dem Boden KEINES
NICHT ERLAUBTNICHT ERLAUBT
Abschleppen mit Nachläufer HINTEN NICHT ERLAUBTNICHT ERLAUBT
VORN OKNICHT ERLAUBT
Auf Anhänger ALLEBESTE METHODEOK
20_MP_UG_DE_EU_t.book Page 209

START UND BETRIEB
210
(Fortsetzung)

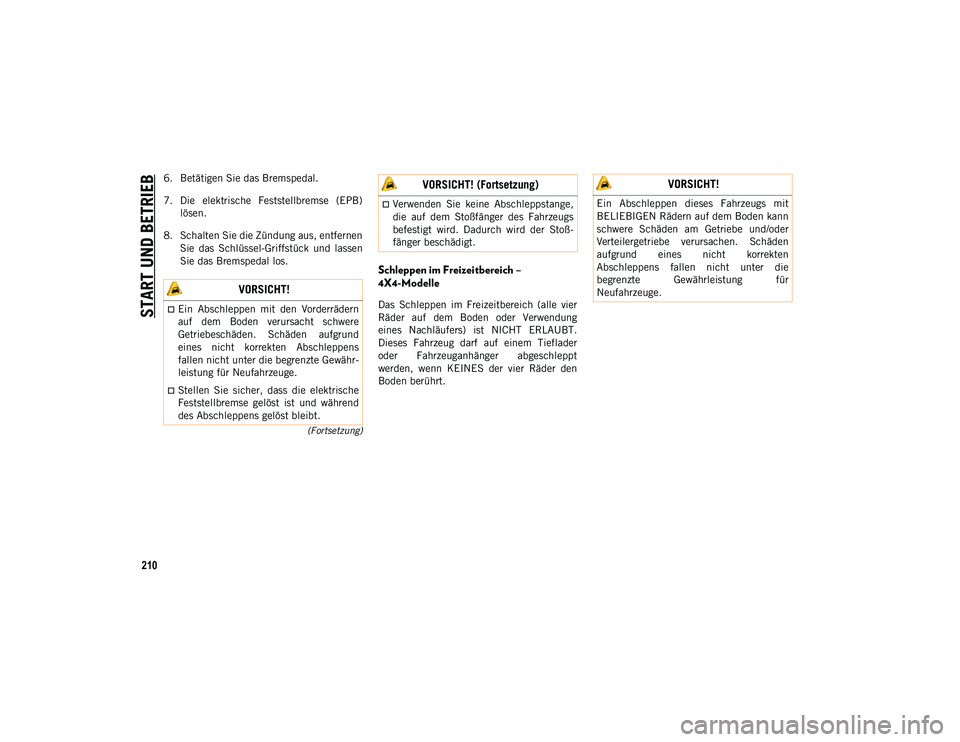

6. Betätigen Sie das Bremspedal.
7. Die elektrische Feststellbremse (EPB)lösen.
8. Schalten Sie die Zündung aus, entfernen Sie das Schlüssel-Griffstück und lassen
Sie das Bremspedal los.
Schleppen im Freizeitbereich –
4X4-Modelle
Das Schleppen im Freizeitbereich (alle vier
Räder auf dem Boden oder Verwendung
eines Nachläufers) ist NICHT ERLAUBT.
Dieses Fahrzeug darf auf einem Tieflader
oder Fahrzeuganhänger abgeschleppt
werden, wenn KEINES der vier Räder den
Boden berührt.
VORSICHT!
Ein Abschleppen mit den Vorderrädern
auf dem Boden verursacht schwere
Getriebeschäden. Schäden aufgrund
eines nicht korrekten Abschleppens
fallen nicht unter die begrenzte Gewähr-
leistung für Neufahrzeuge.
Stellen Sie sicher, dass die elektrische
Feststellbremse gelöst ist und während
des Abschleppens gelöst bleibt.
Verwenden Sie keine Abschleppstange,
die auf dem Stoßfänger des Fahrzeugs
befestigt wird. Dadurch wird der Stoß-
fänger beschädigt.
VORSICHT! (Fortsetzung) VORSICHT!
Ein Abschleppen dieses Fahrzeugs mit
BELIEBIGEN Rädern auf dem Boden kann
schwere Schäden am Getriebe und/oder
Verteilergetriebe verursachen. Schäden
aufgrund eines nicht korrekten
Abschleppens fallen nicht unter die
begrenzte Gewährleistung für
Neufahrzeuge.
20_MP_UG_DE_EU_t.book Page 210

211

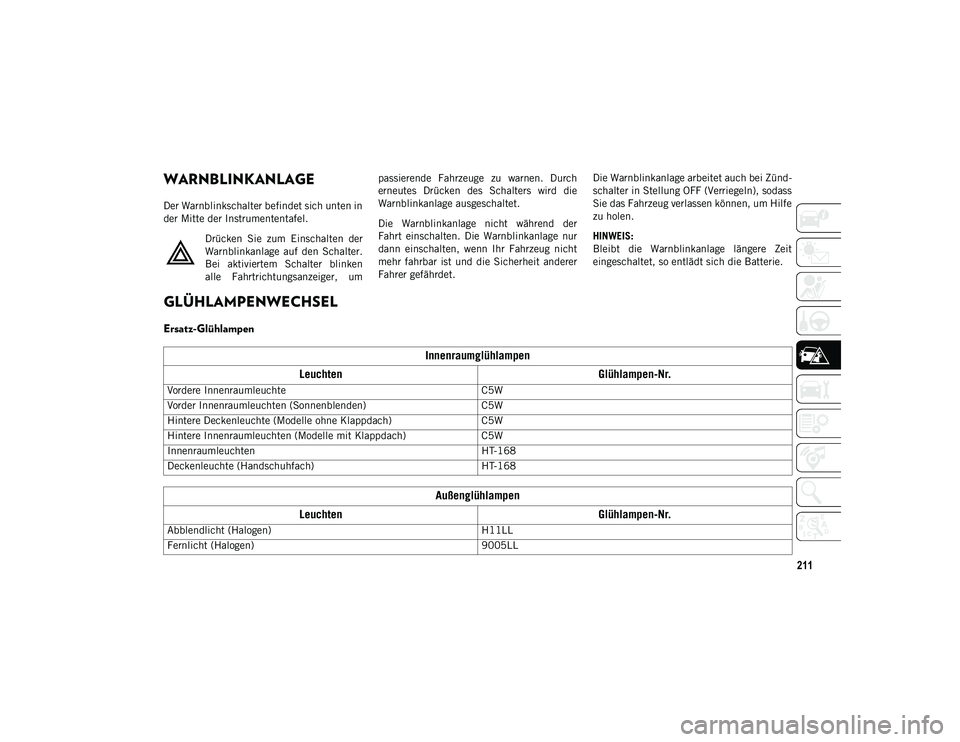

WARNBLINKANLAGE
Der Warnblinkschalter befindet sich unten in
der Mitte der Instrumententafel.Drücken Sie zum Einschalten der
Warnblinkanlage auf den Schalter.
Bei aktiviertem Schalter blinken
alle Fahrtrichtungsanzeiger, um passierende Fahrzeuge zu warnen. Durch
erneutes Drücken des Schalters wird die
Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der
Fahrt einschalten. Die Warnblinkanlage nur
dann einschalten, wenn Ihr Fahrzeug nicht
mehr fahrbar ist und die Sicherheit anderer
Fahrer gefährdet.
Die Warnblinkanlage arbeitet auch bei Zünd-
schalter in Stellung OFF (Verriegeln), sodass
Sie das Fahrzeug verlassen können, um Hilfe
zu holen.
HINWEIS:
Bleibt die Warnblinkanlage längere Zeit
eingeschaltet, so entlädt sich die Batterie.
GLÜHLAMPENWECHSEL
Ersatz-Glühlampen
Innenraumglühlampen
Leuchten Glühlampen-Nr.
Vordere Innenraumleuchte C5W
Vorder Innenraumleuchten (Sonnenblenden) C5W
Hintere Deckenleuchte (Modelle ohne Klappdach) C5W
Hintere Innenraumleuchten (Modelle mit Klappdach) C5W
Innenraumleuchten HT-168
Deckenleuchte (Handschuhfach) HT-168
Außenglühlampen
Leuchten Glühlampen-Nr.
Abblendlicht (Halogen) H11LL
Fernlicht (Halogen) 9005LL
20_MP_UG_DE_EU_t.book Page 211

PANNENHILFE
212

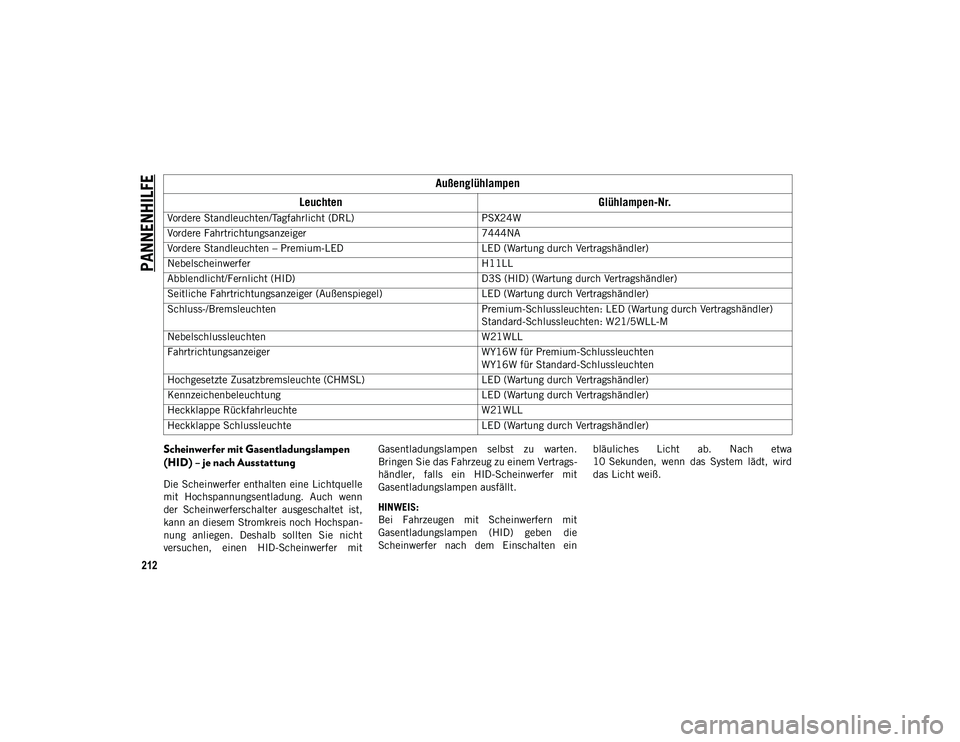

Scheinwerfer mit Gasentladungslampen
(HID) – je nach Ausstattung
Die Scheinwerfer enthalten eine Lichtquelle
mit Hochspannungsentladung. Auch wenn
der Scheinwerferschalter ausgeschaltet ist,
kann an diesem Stromkreis noch Hochspan-
nung anliegen. Deshalb sollten Sie nicht
versuchen, einen HID-Scheinwerfer mitGasentladungslampen selbst zu warten.
Bringen Sie das Fahrzeug zu einem Vertrags-
händler, falls ein HID-Scheinwerfer mit
Gasentladungslampen ausfällt.
HINWEIS:
Bei Fahrzeugen mit Scheinwerfern mit
Gasentladungslampen (HID) geben die
Scheinwerfer nach dem Einschalten ein
bläuliches Licht ab. Nach etwa
10 Sekunden, wenn das System lädt, wird
das Licht weiß.
Vordere Standleuchten/Tagfahrlicht (DRL)
PSX24W
Vordere Fahrtrichtungsanzeiger 7444NA
Vordere Standleuchten – Premium-LED LED (Wartung durch Vertragshändler)
Nebelscheinwerfer H11LL
Abblendlicht/Fernlicht (HID) D3S (HID) (Wartung durch Vertragshändler)
Seitliche Fahrtrichtungsanzeiger (Außenspiegel) LED (Wartung durch Vertragshändler)
Schluss-/Bremsleuchten Premium-Schlussleuchten: LED (Wartung durch Vertragshändler)
Standard-Schlussleuchten: W21/5WLL-M
Nebelschlussleuchten W21WLL
Fahrtrichtungsanzeiger WY16W für Premium-Schlussleuchten
WY16W für Standard-Schlussleuchten
Hochgesetzte Zusatzbremsleuchte (CHMSL) LED (Wartung durch Vertragshändler)
Kennzeichenbeleuchtung LED (Wartung durch Vertragshändler)
Heckklappe Rückfahrleuchte W21WLL
Heckklappe Schlussleuchte LED (Wartung durch Vertragshändler)
Außenglühlampen
Leuchten Glühlampen-Nr.
20_MP_UG_DE_EU_t.book Page 212

213

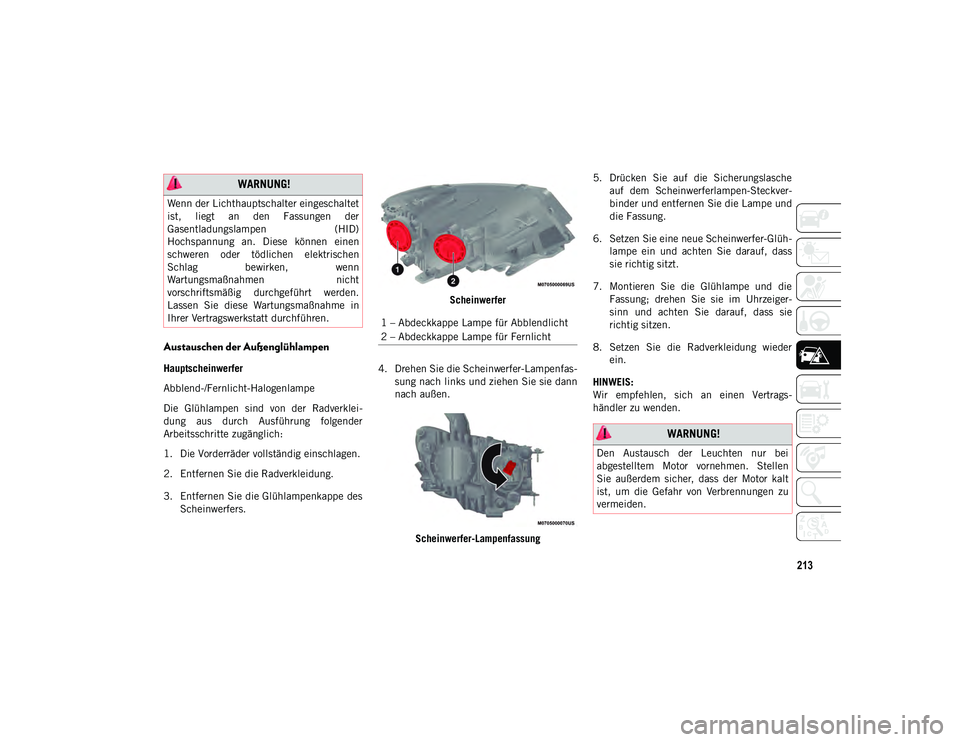

Austauschen der Außenglühlampen
Hauptscheinwerfer
Abblend-/Fernlicht-Halogenlampe
Die Glühlampen sind von der Radverklei-
dung aus durch Ausführung folgender
Arbeitsschritte zugänglich:
1. Die Vorderräder vollständig einschlagen.
2. Entfernen Sie die Radverkleidung.
3. Entfernen Sie die Glühlampenkappe desScheinwerfers. Scheinwerfer
4. Drehen Sie die Scheinwerfer-Lampenfas- sung nach links und ziehen Sie sie dann
nach außen.
Scheinwerfer-Lampenfassung 5. Drücken Sie auf die Sicherungslasche
auf dem Scheinwerferlampen-Steckver-
binder und entfernen Sie die Lampe und
die Fassung.
6. Setzen Sie eine neue Scheinwerfer-Glüh- lampe ein und achten Sie darauf, dass
sie richtig sitzt.
7. Montieren Sie die Glühlampe und die Fassung; drehen Sie sie im Uhrzeiger-
sinn und achten Sie darauf, dass sie
richtig sitzen.
8. Setzen Sie die Radverkleidung wieder ein.
HINWEIS:
Wir empfehlen, sich an einen Vertrags-
händler zu wenden.
WARNUNG!
Wenn der Lichthauptschalter eingeschaltet
ist, liegt an den Fassungen der
Gasentladungslampen (HID)
Hochspannung an. Diese können einen
schweren oder tödlichen elektrischen
Schlag bewirken, wenn
Wartungsmaßnahmen nicht
vorschriftsmäßig durchgeführt werden.
Lassen Sie diese Wartungsmaßnahme in
Ihrer Vertragswerkstatt durchführen.
1 – Abdeckkappe Lampe für Abblendlicht
2 – Abdeckkappe Lampe für Fernlicht
WARNUNG!
Den Austausch der Leuchten nur bei
abgestelltem Motor vornehmen. Stellen
Sie außerdem sicher, dass der Motor kalt
ist, um die Gefahr von Verbrennungen zu
vermeiden.
20_MP_UG_DE_EU_t.book Page 213

PANNENHILFE
214

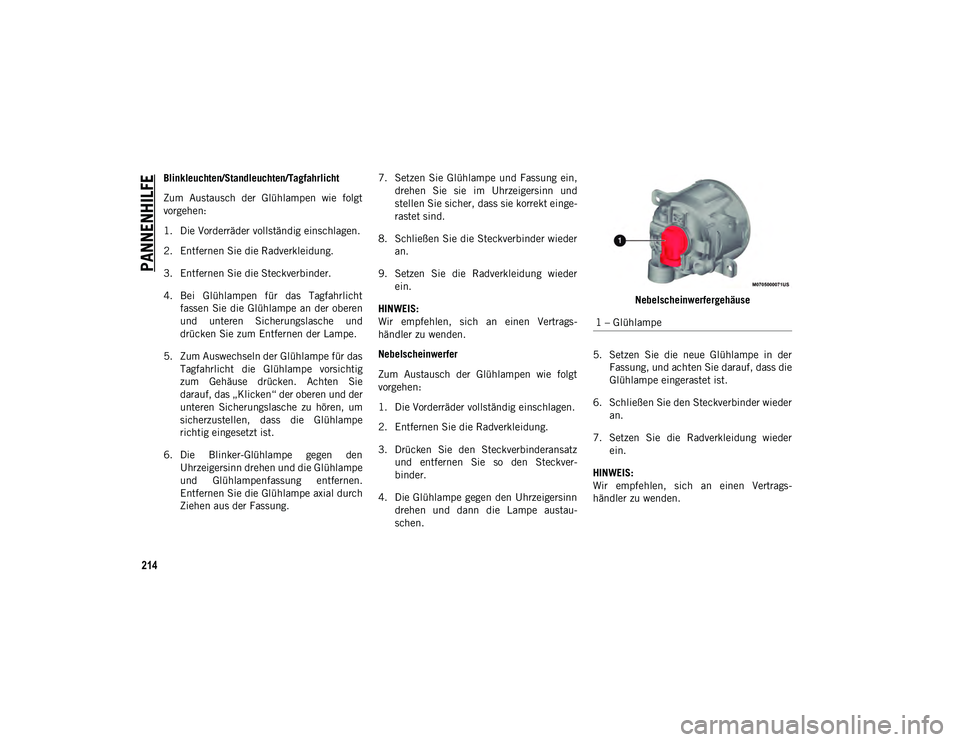

Blinkleuchten/Standleuchten/Tagfahrlicht
Zum Austausch der Glühlampen wie folgt
vorgehen:
1. Die Vorderräder vollständig einschlagen.
2. Entfernen Sie die Radverkleidung.
3. Entfernen Sie die Steckverbinder.
4. Bei Glühlampen für das Tagfahrlichtfassen Sie die Glühlampe an der oberen
und unteren Sicherungslasche und
drücken Sie zum Entfernen der Lampe.
5. Zum Auswechseln der Glühlampe für das Tagfahrlicht die Glühlampe vorsichtig
zum Gehäuse drücken. Achten Sie
darauf, das „Klicken“ der oberen und der
unteren Sicherungslasche zu hören, um
sicherzustellen, dass die Glühlampe
richtig eingesetzt ist.
6. Die Blinker-Glühlampe gegen den Uhrzeigersinn drehen und die Glühlampe
und Glühlampenfassung entfernen.
Entfernen Sie die Glühlampe axial durch
Ziehen aus der Fassung. 7. Setzen Sie Glühlampe und Fassung ein,
drehen Sie sie im Uhrzeigersinn und
stellen Sie sicher, dass sie korrekt einge-
rastet sind.
8. Schließen Sie die Steckverbinder wieder an.
9. Setzen Sie die Radverkleidung wieder ein.
HINWEIS:
Wir empfehlen, sich an einen Vertrags-
händler zu wenden.
Nebelscheinwerfer
Zum Austausch der Glühlampen wie folgt
vorgehen:
1. Die Vorderräder vollständig einschlagen.
2. Entfernen Sie die Radverkleidung.
3. Drücken Sie den Steckverbinderansatz und entfernen Sie so den Steckver-
binder.
4. Die Glühlampe gegen den Uhrzeigersinn drehen und dann die Lampe austau-
schen. Nebelscheinwerfergehäuse
5. Setzen Sie die neue Glühlampe in der Fassung, und achten Sie darauf, dass die
Glühlampe eingerastet ist.
6. Schließen Sie den Steckverbinder wieder an.
7. Setzen Sie die Radverkleidung wieder ein.
HINWEIS:
Wir empfehlen, sich an einen Vertrags-
händler zu wenden. 1 – Glühlampe
20_MP_UG_DE_EU_t.book Page 214

215

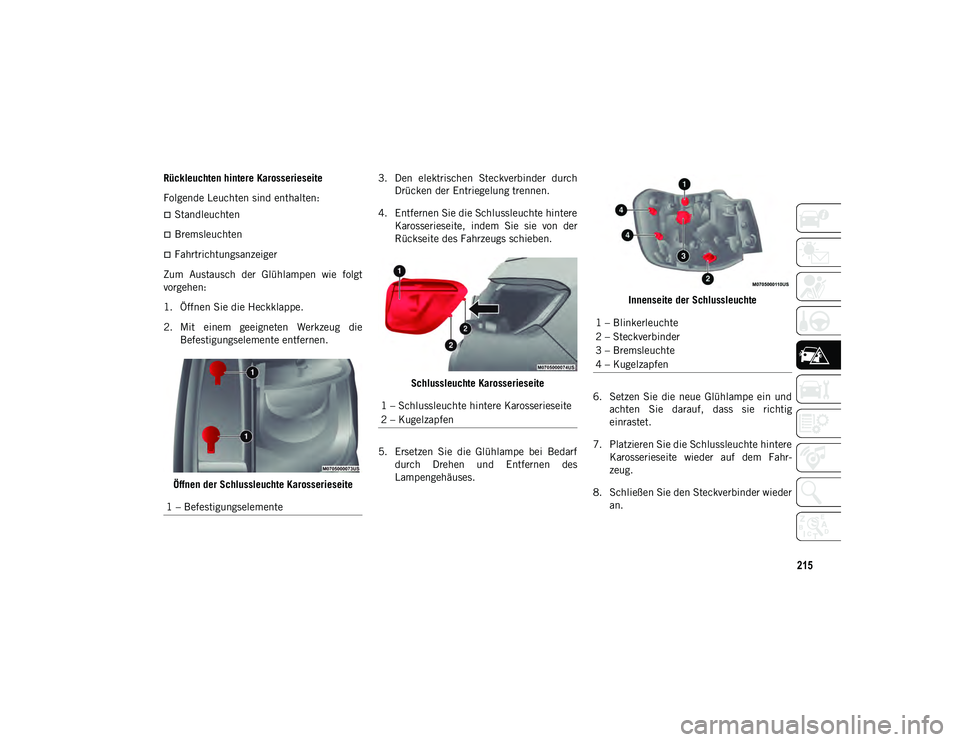

Rückleuchten hintere Karosserieseite
Folgende Leuchten sind enthalten:
Standleuchten
Bremsleuchten
Fahrtrichtungsanzeiger
Zum Austausch der Glühlampen wie folgt
vorgehen:
1. Öffnen Sie die Heckklappe.
2. Mit einem geeigneten Werkzeug die Befestigungselemente entfernen.
Öffnen der Schlussleuchte Karosserieseite 3. Den elektrischen Steckverbinder durch
Drücken der Entriegelung trennen.
4. Entfernen Sie die Schlussleuchte hintere Karosserieseite, indem Sie sie von der
Rückseite des Fahrzeugs schieben.
Schlussleuchte Karosserieseite
5. Ersetzen Sie die Glühlampe bei Bedarf durch Drehen und Entfernen des
Lampengehäuses. Innenseite der Schlussleuchte
6. Setzen Sie die neue Glühlampe ein und achten Sie darauf, dass sie richtig
einrastet.
7. Platzieren Sie die Schlussleuchte hintere Karosserieseite wieder auf dem Fahr-
zeug.
8. Schließen Sie den Steckverbinder wieder an.
1 – Befestigungselemente
1 – Schlussleuchte hintere Karosserieseite
2 – Kugelzapfen
1 – Blinkerleuchte
2 – Steckverbinder
3 – Bremsleuchte
4 – Kugelzapfen
20_MP_UG_DE_EU_t.book Page 215

PANNENHILFE
216

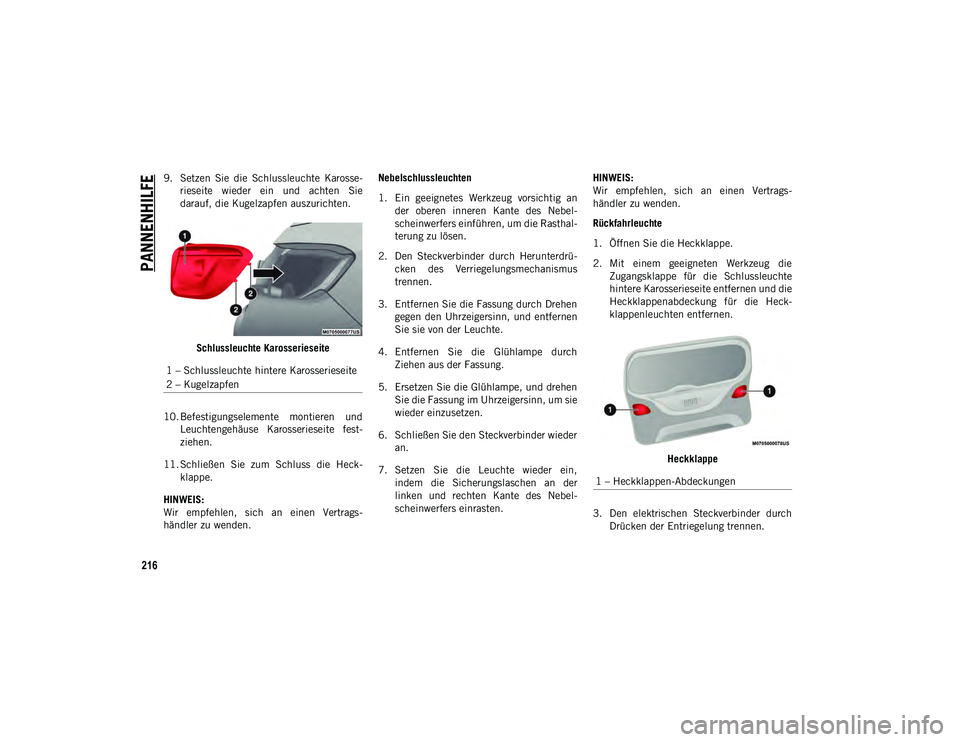

9. Setzen Sie die Schlussleuchte Karosse-rieseite wieder ein und achten Sie
darauf, die Kugelzapfen auszurichten.
Schlussleuchte Karosserieseite
10. Befestigungselemente montieren und Leuchtengehäuse Karosserieseite fest-
ziehen.
11. Schließen Sie zum Schluss die Heck- klappe.
HINWEIS:
Wir empfehlen, sich an einen Vertrags-
händler zu wenden. Nebelschlussleuchten
1. Ein geeignetes Werkzeug vorsichtig an
der oberen inneren Kante des Nebel-
scheinwerfers einführen, um die Rasthal-
terung zu lösen.
2. Den Steckverbinder durch Herunterdrü- cken des Verriegelungsmechanismus
trennen.
3. Entfernen Sie die Fassung durch Drehen gegen den Uhrzeigersinn, und entfernen
Sie sie von der Leuchte.
4. Entfernen Sie die Glühlampe durch Ziehen aus der Fassung.
5. Ersetzen Sie die Glühlampe, und drehen Sie die Fassung im Uhrzeigersinn, um sie
wieder einzusetzen.
6. Schließen Sie den Steckverbinder wieder an.
7. Setzen Sie die Leuchte wieder ein, indem die Sicherungslaschen an der
linken und rechten Kante des Nebel-
scheinwerfers einrasten. HINWEIS:
Wir empfehlen, sich an einen Vertrags-
händler zu wenden.
Rückfahrleuchte
1. Öffnen Sie die Heckklappe.
2. Mit einem geeigneten Werkzeug die
Zugangsklappe für die Schlussleuchte
hintere Karosserieseite entfernen und die
Heckklappenabdeckung für die Heck-
klappenleuchten entfernen.
Heckklappe
3. Den elektrischen Steckverbinder durch Drücken der Entriegelung trennen.
1 – Schlussleuchte hintere Karosserieseite
2 – Kugelzapfen
1 – Heckklappen-Abdeckungen
20_MP_UG_DE_EU_t.book Page 216

217
(Fortsetzung)

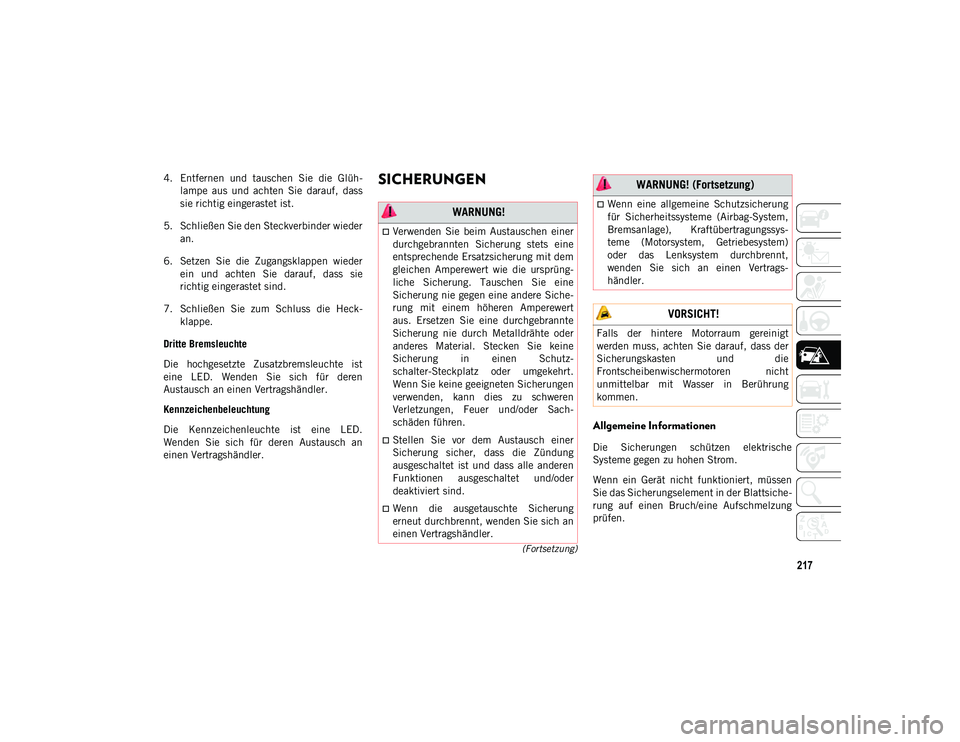

4. Entfernen und tauschen Sie die Glüh-lampe aus und achten Sie darauf, dass
sie richtig eingerastet ist.
5. Schließen Sie den Steckverbinder wieder an.
6. Setzen Sie die Zugangsklappen wieder ein und achten Sie darauf, dass sie
richtig eingerastet sind.
7. Schließen Sie zum Schluss die Heck- klappe.
Dritte Bremsleuchte
Die hochgesetzte Zusatzbremsleuchte ist
eine LED. Wenden Sie sich für deren
Austausch an einen Vertragshändler.
Kennzeichenbeleuchtung
Die Kennzeichenleuchte ist eine LED.
Wenden Sie sich für deren Austausch an
einen Vertragshändler.SICHERUNGEN
Allgemeine Informationen
Die Sicherungen schützen elektrische
Systeme gegen zu hohen Strom.
Wenn ein Gerät nicht funktioniert, müssen
Sie das Sicherungselement in der Blattsiche-
rung auf einen Bruch/eine Aufschmelzung
prüfen.
WARNUNG!
Verwenden Sie beim Austauschen einer
durchgebrannten Sicherung stets eine
entsprechende Ersatzsicherung mit dem
gleichen Amperewert wie die ursprüng-
liche Sicherung. Tauschen Sie eine
Sicherung nie gegen eine andere Siche-
rung mit einem höheren Amperewert
aus. Ersetzen Sie eine durchgebrannte
Sicherung nie durch Metalldrähte oder
anderes Material. Stecken Sie keine
Sicherung in einen Schutz-
schalter-Steckplatz oder umgekehrt.
Wenn Sie keine geeigneten Sicherungen
verwenden, kann dies zu schweren
Verletzungen, Feuer und/oder Sach-
schäden führen.
Stellen Sie vor dem Austausch einer
Sicherung sicher, dass die Zündung
ausgeschaltet ist und dass alle anderen
Funktionen ausgeschaltet und/oder
deaktiviert sind.
Wenn die ausgetauschte Sicherung
erneut durchbrennt, wenden Sie sich an
einen Vertragshändler.
Wenn eine allgemeine Schutzsicherung
für Sicherheitssysteme (Airbag-System,
Bremsanlage), Kraftübertragungssys-
teme (Motorsystem, Getriebesystem)
oder das Lenksystem durchbrennt,
wenden Sie sich an einen Vertrags-
händler.
VORSICHT!
Falls der hintere Motorraum gereinigt
werden muss, achten Sie darauf, dass der
Sicherungskasten und die
Frontscheibenwischermotoren nicht
unmittelbar mit Wasser in Berührung
kommen.
WARNUNG! (Fortsetzung)
20_MP_UG_DE_EU_t.book Page 217

PANNENHILFE
218

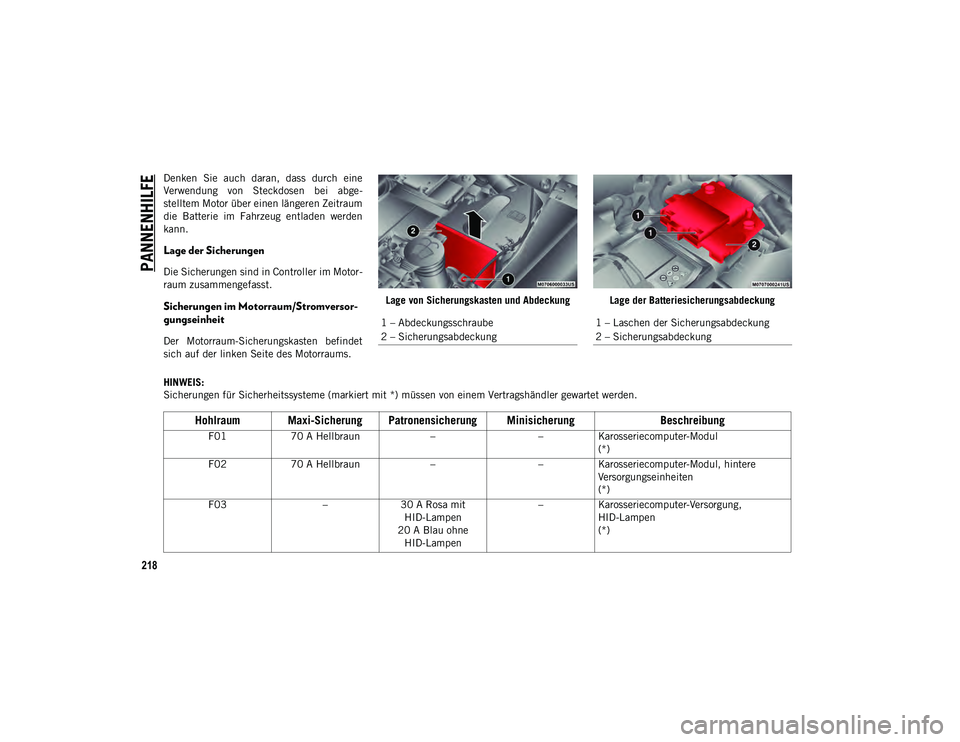

Denken Sie auch daran, dass durch eine
Verwendung von Steckdosen bei abge-
stelltem Motor über einen längeren Zeitraum
die Batterie im Fahrzeug entladen werden
kann.
Lage der Sicherungen
Die Sicherungen sind in Controller im Motor-
raum zusammengefasst.
Sicherungen im Motorraum/Stromversor-
gungseinheit
Der Motorraum-Sicherungskasten befindet
sich auf der linken Seite des Motorraums. Lage von Sicherungskasten und Abdeckung
Lage der Batteriesicherungsabdeckung
HINWEIS:
Sicherungen für Sicherheitssysteme (markiert mit *) müssen von einem Vertragshändler gewartet werden. 1 – Abdeckungsschraube
2 – Sicherungsabdeckung
1 – Laschen der Sicherungsabdeckung
2 – Sicherungsabdeckung
Hohlraum Maxi-Sicherung Patronensicherung Minisicherung
Beschreibung
F0170 A Hellbraun ––Karosseriecomputer-Modul
(*)
F02 70 A Hellbraun ––Karosseriecomputer-Modul, hintere
Versorgungseinheiten
(*)
F03 –30 A Rosa mit
HID-Lampen
20 A Blau ohne HID-Lampen –
Karosseriecomputer-Versorgung,
HID-Lampen
(*)
20_MP_UG_DE_EU_t.book Page 218
