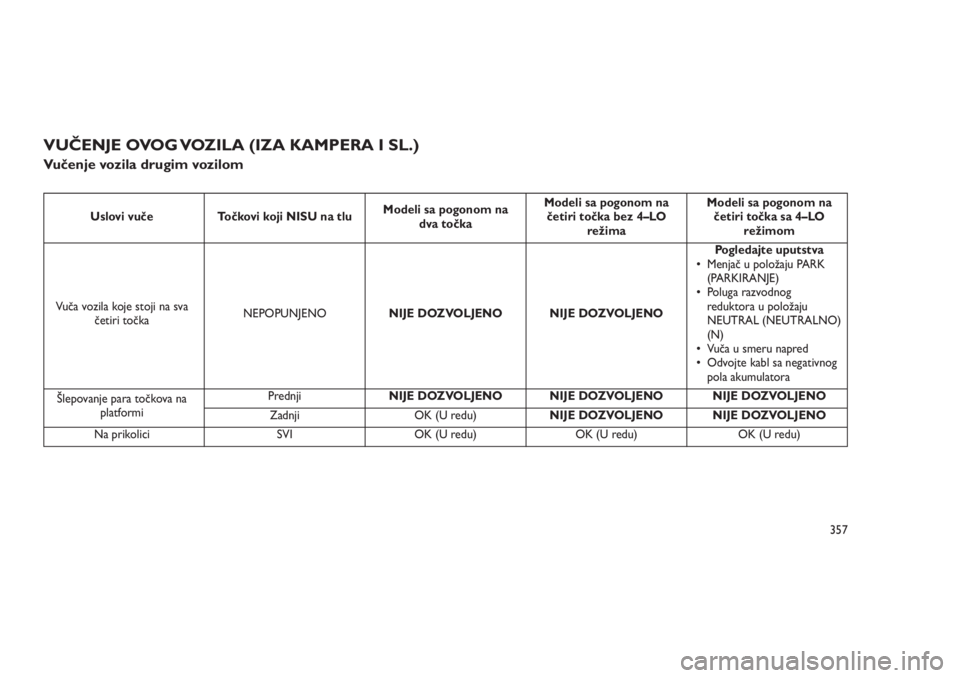

VUČENJE OVOG VOZILA (IZA KAMPERA I SL.)
Vučenje vozila drugim vozilom
Uslovi vuče Točkovi koji NISU na tluModeli sa pogonom na
dva točkaModeli sa pogonom na
četiri točka bez 4–LO
režimaModeli sa pogonom na
četiri točka sa 4–LO
režimom
Vuča vozila koje stoji na sva
četiri točkaNEPOPUNJENONIJE DOZVOLJENO NIJE DOZVOLJENOPogledajte uputstva
•Menjač u položaju PARK
(PARKIRANJE)
•Poluga razvodnog
reduktora u položaju
NEUTRAL (NEUTRALNO)
(N)
•Vuča u smeru napred•Odvojte kabl sa negativnog
pola akumulatora
Šlepovanje para točkova na
platformiPrednjiNIJE DOZVOLJENO NIJE DOZVOLJENO NIJE DOZVOLJENO
Zadnji OK (U redu)NIJE DOZVOLJENO NIJE DOZVOLJENO
Na prikolici SVI OK (U redu) OK (U redu) OK (U redu)
357
Page 362 of 490

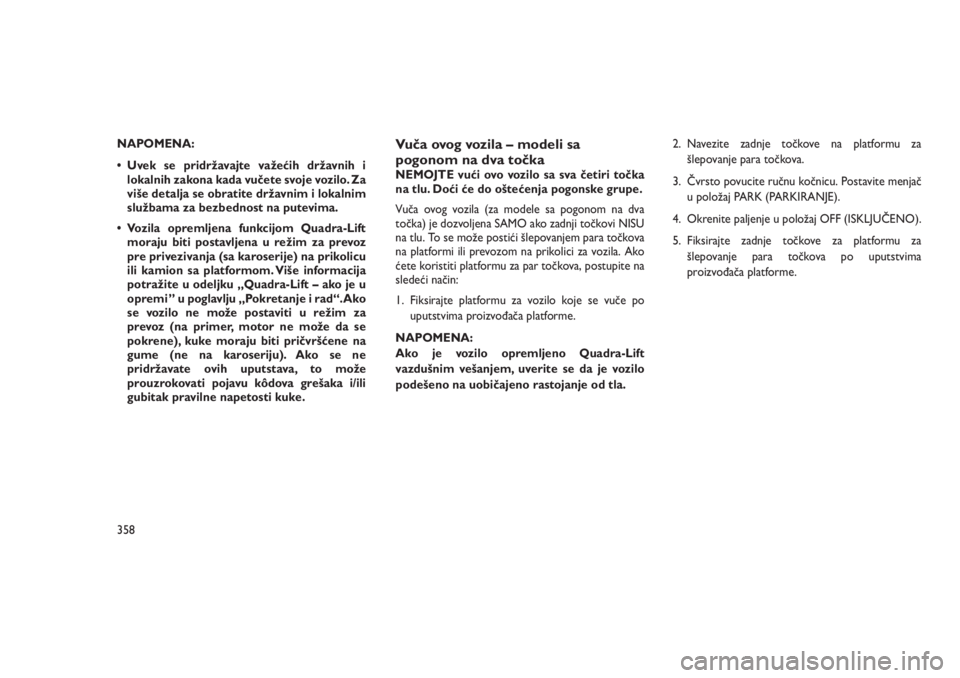

NAPOMENA:
• Uvek se pridržavajte važećih državnih i
lokalnih zakona kada vučete svoje vozilo. Za
više detalja se obratite državnim i lokalnim
službama za bezbednost na putevima.
• Vozila opremljena funkcijom Quadra-Lift
moraju biti postavljena u režim za prevoz
pre privezivanja (sa karoserije) na prikolicu
ili kamion sa platformom. Više informacija
potražite u odeljku „Quadra-Lift – ako je u
opremi ” u poglavlju „Pokretanje i rad“.Ako
se vozilo ne može postaviti u režim za
prevoz (na primer, motor ne može da se
pokrene), kuke moraju biti pričvršćene na
gume (ne na karoseriju). Ako se ne
pridržavate ovih uputstava, to može
prouzrokovati pojavu kôdova grešaka i/ili
gubitak pravilne napetosti kuke.Vuča ovog vozila – modeli sa
pogonom na dva točka
NEMOJTE vući ovo vozilo sa sva četiri točka
na tlu. Doći će do oštećenja pogonske grupe.
Vuča ovog vozila (za modele sa pogonom na dva
točka) je dozvoljena SAMO ako zadnji točkovi NISU
na tlu. To se može postići šlepovanjem para točkova
na platformi ili prevozom na prikolici za vozila. Ako
ćete koristiti platformu za par točkova, postupite na
sledeći način:
1. Fiksirajte platformu za vozilo koje se vuče po
uputstvima proizvođača platforme.
NAPOMENA:
Ako je vozilo opremljeno Quadra-Lift
vazdušnim vešanjem, uverite se da je vozilo
podešeno na uobičajeno rastojanje od tla.2. Navezite zadnje točkove na platformu za
šlepovanje para točkova.
3. Čvrsto povucite ručnu kočnicu. Postavite menjač
u položaj PARK (PARKIRANJE).
4. Okrenite paljenje u položaj OFF (ISKLJUČENO).
5. Fiksirajte zadnje točkove za platformu za
šlepovanje para točkova po uputstvima
proizvođača platforme.
358
Page 363 of 490

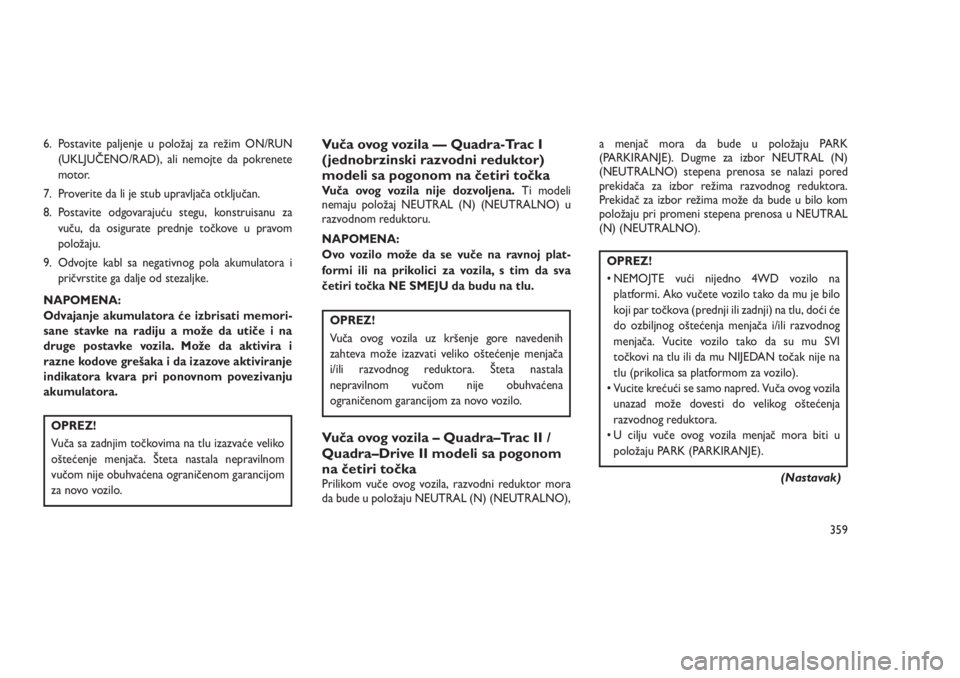

6. Postavite paljenje u položaj za režim ON/RUN
(UKLJUČENO/RAD), ali nemojte da pokrenete
motor.
7. Proverite da li je stub upravljača otključan.
8. Postavite odgovarajuću stegu, konstruisanu za
vuču, da osigurate prednje točkove u pravom
položaju.
9. Odvojte kabl sa negativnog pola akumulatora i
pričvrstite ga dalje od stezaljke.
NAPOMENA:
Odvajanje akumulatora će izbrisati memori-
sane stavke na radiju a može da utiče i na
druge postavke vozila. Može da aktivira i
razne kodove grešaka i da izazove aktiviranje
indikatora kvara pri ponovnom povezivanju
akumulatora.
OPREZ!
Vuča sa zadnjim točkovima na tlu izazvaće veliko
oštećenje menjača. Šteta nastala nepravilnom
vučom nije obuhvaćena ograničenom garancijom
za novo vozilo.
Vuča ovog vozila — Quadra-Trac I
(jednobrzinski razvodni reduktor)
modeli sa pogonom na četiri točka
Vuča ovog vozila nije dozvoljena.Ti modeli
nemaju položaj NEUTRAL (N) (NEUTRALNO) u
razvodnom reduktoru.
NAPOMENA:
Ovo vozilo može da se vuče na ravnoj plat-
formi ili na prikolici za vozila, s tim da sva
četiri točka NE SMEJU da budu na tlu.
OPREZ!
Vuča ovog vozila uz kršenje gore navedenih
zahteva može izazvati veliko oštećenje menjača
i/ili razvodnog reduktora. Šteta nastala
nepravilnom vučom nije obuhvaćena
ograničenom garancijom za novo vozilo.
Vuča ovog vozila – Quadra–Trac II /
Quadra–Drive II modeli sa pogonom
na četiri točka
Prilikom vuče ovog vozila, razvodni reduktor mora
da bude u položaju NEUTRAL (N) (NEUTRALNO),a menjač mora da bude u položaju PARK
(PARKIRANJE). Dugme za izbor NEUTRAL (N)
(NEUTRALNO) stepena prenosa se nalazi pored
prekidača za izbor režima razvodnog reduktora.
Prekidač za izbor režima može da bude u bilo kom
položaju pri promeni stepena prenosa u NEUTRAL
(N) (NEUTRALNO).
OPREZ!
• NEMOJTE vući nijedno 4WD vozilo na
platformi. Ako vučete vozilo tako da mu je bilo
koji par točkova (prednji ili zadnji) na tlu, doći će
do ozbiljnog oštećenja menjača i/ili razvodnog
menjača. Vucite vozilo tako da su mu SVI
točkovi na tlu ili da mu NIJEDAN točak nije na
tlu (prikolica sa platformom za vozilo).
• Vucite krećući se samo napred. Vuča ovog vozila
unazad može dovesti do velikog oštećenja
razvodnog reduktora.
• U cilju vuče ovog vozila menjač mora biti u
položaju PARK (PARKIRANJE).
(Nastavak)
359
Page 364 of 490

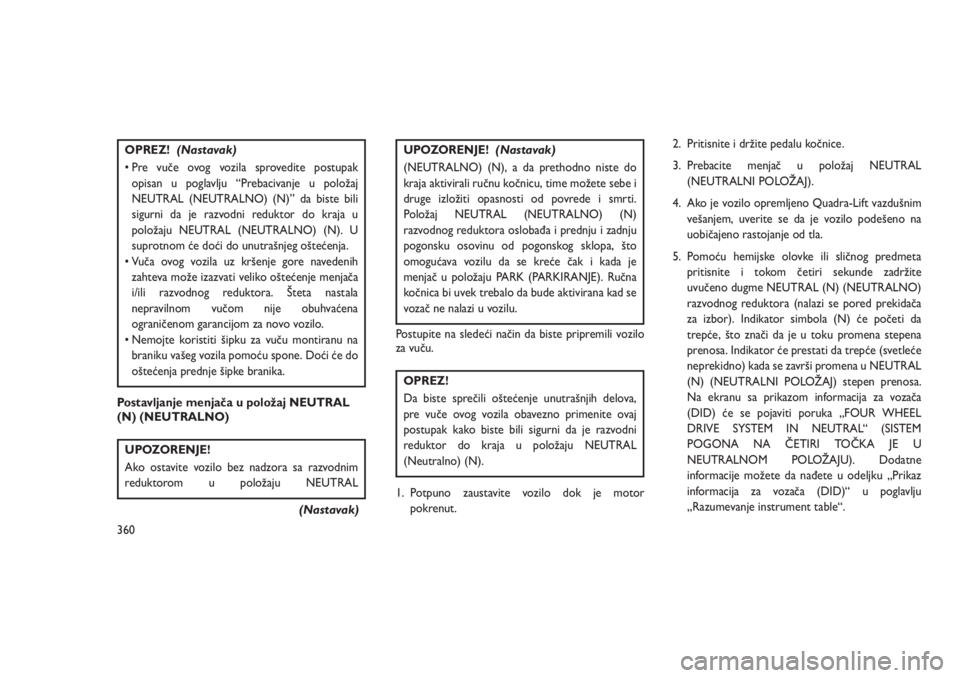

OPREZ!(Nastavak)
• Pre vuče ovog vozila sprovedite postupak
opisan u poglavlju “Prebacivanje u položaj
NEUTRAL (NEUTRALNO) (N)” da biste bili
sigurni da je razvodni reduktor do kraja u
položaju NEUTRAL (NEUTRALNO) (N). U
suprotnom će doći do unutrašnjeg oštećenja.
• Vuča ovog vozila uz kršenje gore navedenih
zahteva može izazvati veliko oštećenje menjača
i/ili razvodnog reduktora. Šteta nastala
nepravilnom vučom nije obuhvaćena
ograničenom garancijom za novo vozilo.
• Nemojte koristiti šipku za vuču montiranu na
braniku vašeg vozila pomoću spone. Doći će do
oštećenja prednje šipke branika.
Postavljanje menjača u položaj NEUTRAL
(N) (NEUTRALNO)
UPOZORENJE!
Ako ostavite vozilo bez nadzora sa razvodnim
reduktorom u položaju NEUTRAL
(Nastavak)
UPOZORENJE!(Nastavak)
(NEUTRALNO) (N), a da prethodno niste do
kraja aktivirali ručnu kočnicu, time možete sebe i
druge izložiti opasnosti od povrede i smrti.
Položaj NEUTRAL (NEUTRALNO) (N)
razvodnog reduktora oslobađa i prednju i zadnju
pogonsku osovinu od pogonskog sklopa, što
omogućava vozilu da se kreće čak i kada je
menjač u položaju PARK (PARKIRANJE). Ručna
kočnica bi uvek trebalo da bude aktivirana kad se
vozač ne nalazi u vozilu.
Postupite na sledeći način da biste pripremili vozilo
za vuču.
OPREZ!
Da biste sprečili oštećenje unutrašnjih delova,
pre vuče ovog vozila obavezno primenite ovaj
postupak kako biste bili sigurni da je razvodni
reduktor do kraja u položaju NEUTRAL
(Neutralno) (N).
1. Potpuno zaustavite vozilo dok je motor
pokrenut.2. Pritisnite i držite pedalu kočnice.
3. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
4. Ako je vozilo opremljeno Quadra-Lift vazdušnim
vešanjem, uverite se da je vozilo podešeno na
uobičajeno rastojanje od tla.
5. Pomoću hemijske olovke ili sličnog predmeta
pritisnite i tokom četiri sekunde zadržite
uvučeno dugme NEUTRAL (N) (NEUTRALNO)
razvodnog reduktora (nalazi se pored prekidača
za izbor). Indikator simbola (N) će početi da
trepće, što znači da je u toku promena stepena
prenosa. Indikator će prestati da trepće (svetleće
neprekidno) kada se završi promena u NEUTRAL
(N) (NEUTRALNI POLOŽAJ) stepen prenosa.
Na ekranu sa prikazom informacija za vozača
(DID) će se pojaviti poruka „FOUR WHEEL
DRIVE SYSTEM IN NEUTRAL“ (SISTEM
POGONA NA ČETIRI TOČKA JE U
NEUTRALNOM POLOŽAJU). Dodatne
informacije možete da nađete u odeljku „Prikaz
informacija za vozača (DID)“ u poglavlju
„Razumevanje instrument table“.
360
Page 365 of 490

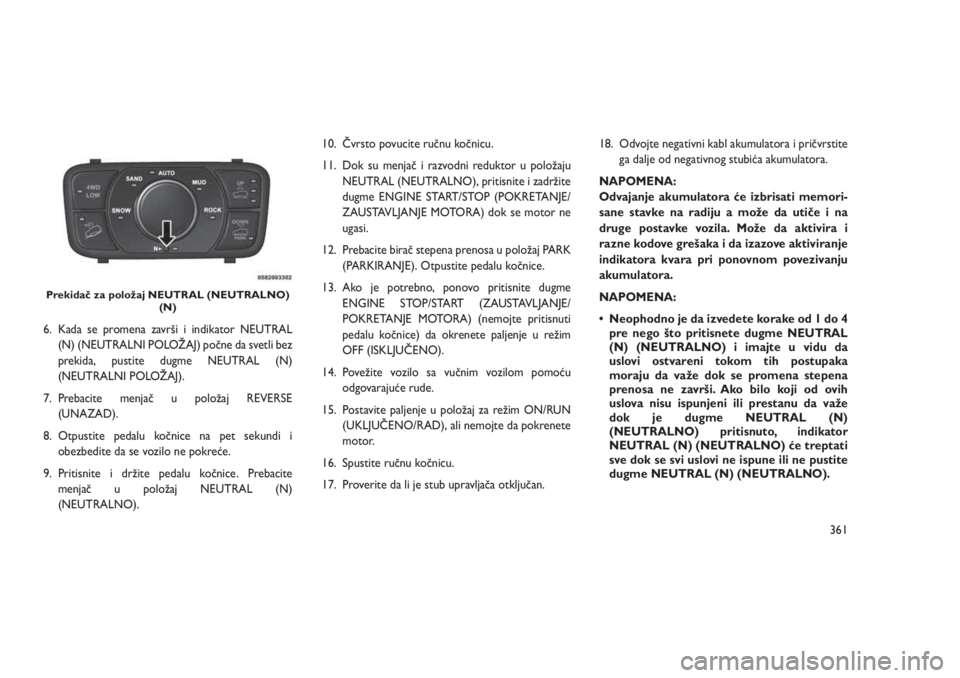

6. Kada se promena završi i indikator NEUTRAL
(N) (NEUTRALNI POLOŽAJ) počne da svetli bez
prekida, pustite dugme NEUTRAL (N)
(NEUTRALNI POLOŽAJ).
7. Prebacite menjač u položaj REVERSE
(UNAZAD).
8. Otpustite pedalu kočnice na pet sekundi i
obezbedite da se vozilo ne pokreće.
9. Pritisnite i držite pedalu kočnice. Prebacite
menjač u položaj NEUTRAL (N)
(NEUTRALNO).10. Čvrsto povucite ručnu kočnicu.
11. Dok su menjač i razvodni reduktor u položaju
NEUTRAL (NEUTRALNO), pritisnite i zadržite
dugme ENGINE START/STOP (POKRETANJE/
ZAUSTAVLJANJE MOTORA) dok se motor ne
ugasi.
12. Prebacite birač stepena prenosa u položaj PARK
(PARKIRANJE). Otpustite pedalu kočnice.
13. Ako je potrebno, ponovo pritisnite dugme
ENGINE STOP/START (ZAUSTAVLJANJE/
POKRETANJE MOTORA) (nemojte pritisnuti
pedalu kočnice) da okrenete paljenje u režim
OFF (ISKLJUČENO).
14. Povežite vozilo sa vučnim vozilom pomoću
odgovarajuće rude.
15. Postavite paljenje u položaj za režim ON/RUN
(UKLJUČENO/RAD), ali nemojte da pokrenete
motor.
16. Spustite ručnu kočnicu.
17. Proverite da li je stub upravljača otključan.18. Odvojte negativni kabl akumulatora i pričvrstite
ga dalje od negativnog stubića akumulatora.
NAPOMENA:
Odvajanje akumulatora će izbrisati memori-
sane stavke na radiju a može da utiče i na
druge postavke vozila. Može da aktivira i
razne kodove grešaka i da izazove aktiviranje
indikatora kvara pri ponovnom povezivanju
akumulatora.
NAPOMENA:
• Neophodno je da izvedete korake od 1 do 4
pre nego što pritisnete dugme NEUTRAL
(N) (NEUTRALNO) i imajte u vidu da
uslovi ostvareni tokom tih postupaka
moraju da važe dok se promena stepena
prenosa ne završi. Ako bilo koji od ovih
uslova nisu ispunjeni ili prestanu da važe
dok je dugme NEUTRAL (N)
(NEUTRALNO) pritisnuto, indikator
NEUTRAL (N) (NEUTRALNO) će treptati
sve dok se svi uslovi ne ispune ili ne pustite
dugme NEUTRAL (N) (NEUTRALNO).
Prekidač za položaj NEUTRAL (NEUTRALNO)
(N)
361
Page 366 of 490

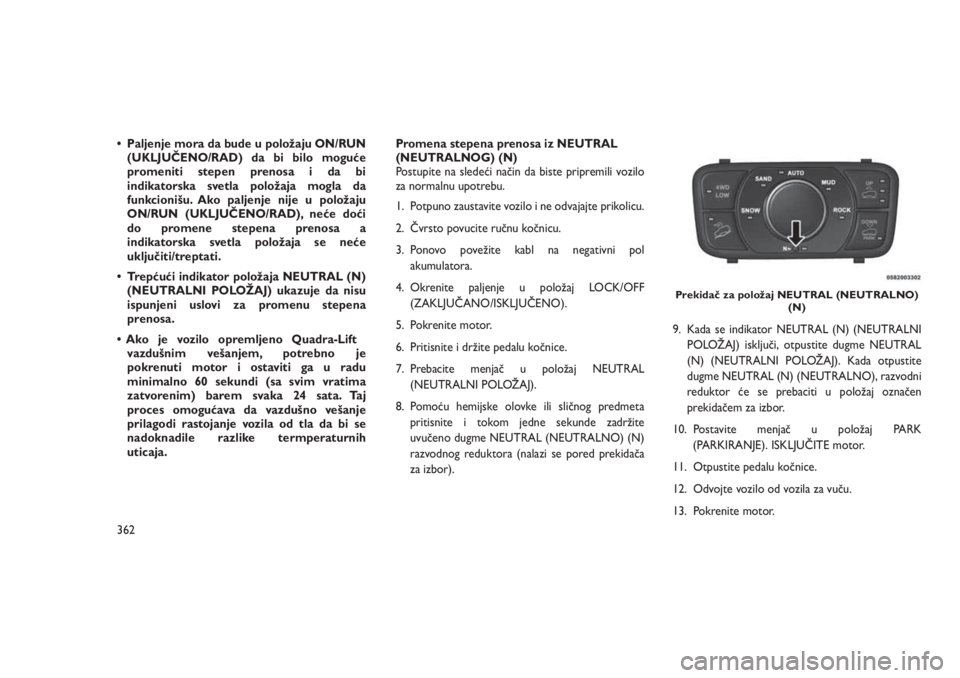

• Paljenje mora da bude u položaju ON/RUN
(UKLJUČENO/RAD) da bi bilo moguće
promeniti stepen prenosa i da bi
indikatorska svetla položaja mogla da
funkcionišu. Ako paljenje nije u položaju
ON/RUN (UKLJUČENO/RAD), neće doći
do promene stepena prenosa a
indikatorska svetla položaja se neće
uključiti/treptati.
• Trepćući indikator položaja NEUTRAL (N)
(NEUTRALNI POLOŽAJ) ukazuje da nisu
ispunjeni uslovi za promenu stepena
prenosa.
• Ako je vozilo opremljeno Quadra-Lift
vazdušnim vešanjem, potrebno je
pokrenuti motor i ostaviti ga u radu
minimalno 60 sekundi (sa svim vratima
zatvorenim) barem svaka 24 sata. Taj
proces omogućava da vazdušno vešanje
prilagodi rastojanje vozila od tla da bi se
nadoknadile razlike termperaturnih
uticaja.Promena stepena prenosa iz NEUTRAL
(NEUTRALNOG) (N)
Postupite na sledeći način da biste pripremili vozilo
za normalnu upotrebu.
1. Potpuno zaustavite vozilo i ne odvajajte prikolicu.
2. Čvrsto povucite ručnu kočnicu.
3. Ponovo povežite kabl na negativni pol
akumulatora.
4. Okrenite paljenje u položaj LOCK/OFF
(ZAKLJUČANO/ISKLJUČENO).
5. Pokrenite motor.
6. Pritisnite i držite pedalu kočnice.
7. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
8. Pomoću hemijske olovke ili sličnog predmeta
pritisnite i tokom jedne sekunde zadržite
uvučeno dugme NEUTRAL (NEUTRALNO) (N)
razvodnog reduktora (nalazi se pored prekidača
za izbor).9. Kada se indikator NEUTRAL (N) (NEUTRALNI
POLOŽAJ) isključi, otpustite dugme NEUTRAL
(N) (NEUTRALNI POLOŽAJ). Kada otpustite
dugme NEUTRAL (N) (NEUTRALNO), razvodni
reduktor će se prebaciti u položaj označen
prekidačem za izbor.
10. Postavite menjač u položaj PARK
(PARKIRANJE). ISKLJUČITE motor.
11. Otpustite pedalu kočnice.
12. Odvojte vozilo od vozila za vuču.
13. Pokrenite motor.
Prekidač za položaj NEUTRAL (NEUTRALNO)
(N)
362
Page 367 of 490

14. Pritisnite i držite pedalu kočnice.
15. Spustite ručnu kočnicu.
16. Prebacite menjač u položaj DRIVE (VOŽNJA),
otpustite pedalu kočnice i proverite da li vozilo
radi kako bi trebalo.
NAPOMENA:
• Neophodno je da izvedete korake od 1 do 5
pre nego što pritisnete dugme NEUTRAL
(N) (NEUTRALNO) i imajte u vidu da
uslovi ostvareni tokom tih postupaka
moraju da važe dok se promena stepena
prenosa ne završi. Ako bilo koji od ovih
uslova nisu ispunjeni ili prestanu da važe
dok je dugme NEUTRAL (N)
(NEUTRALNO) pritisnuto, indikator
NEUTRAL (N) (NEUTRALNO) će treptati
sve dok se svi uslovi ne ispune ili ne pustite
dugme NEUTRAL (N) (NEUTRALNO).• Paljenje mora da bude u položaju ON/RUN
(UKLJUČENO/RAD) da bi bilo moguće
promeniti stepen prenosa i da bi
indikatorska svetla položaja mogla da
funkcionišu. Ako paljenje nije u položaju
ON/RUN (UKLJUČENO/RAD), neće doći
do promene stepena prenosa a
indikatorska svetla položaja se neće
uključiti/treptati.
• Trepćući indikator položaja NEUTRAL (N)
(NEUTRALNI POLOŽAJ) ukazuje da nisu
ispunjeni uslovi za promenu stepena
prenosa.
363
Page 368 of 490

364
Page 369 of 490

6

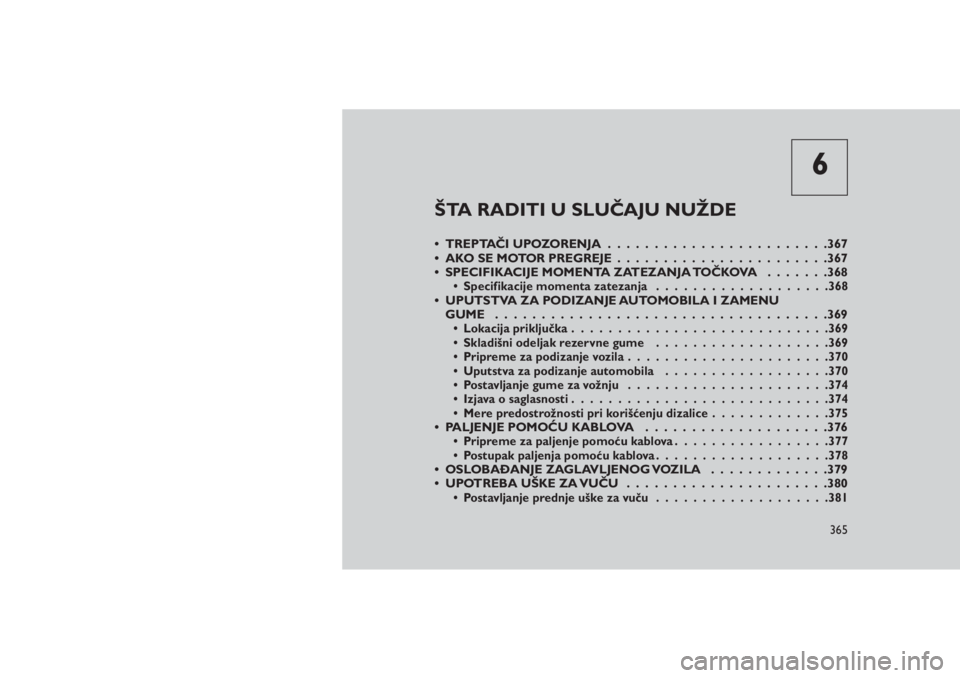

ŠTA RADITI U SLUČAJU NUŽDE
• TREPTAČI UPOZORENJA........................367
• AKO SE MOTOR PREGREJE.......................367
• SPECIFIKACIJE MOMENTA ZATEZANJA TOČKOVA.......368
• Specifikacije momenta zatezanja...................368• UPUTSTVA ZA PODIZANJE AUTOMOBILA I ZAMENU
GUME . . . .................................369
• Lokacija priključka............................369
• Skladišni odeljak rezervne gume...................369
• Pripreme za podizanje vozila......................370
• Uputstva za podizanje automobila..................370
• Postavljanje gume za vožnju......................374
• Izjava o saglasnosti............................374
• Mere predostrožnosti pri korišćenju dizalice.............375
• PALJENJE POMOĆU KABLOVA ....................376• Pripreme za paljenje pomoću kablova.................377
• Postupak paljenja pomoću kablova...................378
• OSLOBAĐANJE ZAGLAVLJENOG VOZILA.............379
• UPOTREBA UŠKE ZA VUČU......................380
• Postavljanje prednje uške za vuču...................381
365
Page 370 of 490

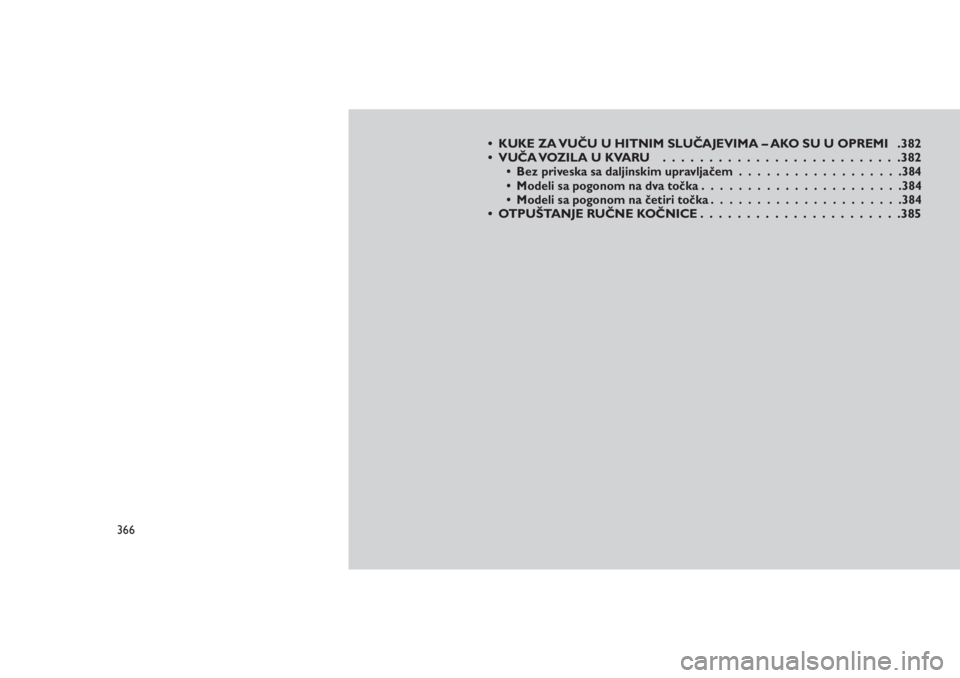

• KUKE ZA VUČU U HITNIM SLUČAJEVIMA – AKO SU U OPREMI .382
•VUČAVOZILAUKVARU ..........................382
• Bez priveska sa daljinskim upravljačem..................384
• Modeli sa pogonom na dva točka......................384
• Modeli sa pogonom na četiri točka.....................384
• OTPUŠTANJE RUČNE KOČNICE......................385
366
