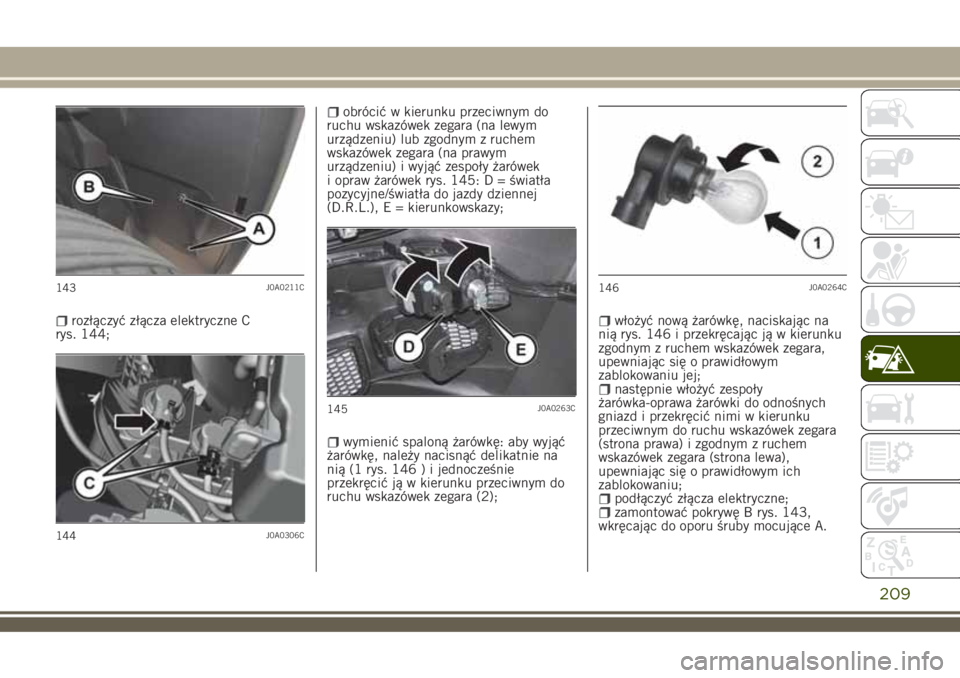

rozłączyć złącza elektryczne C
rys. 144;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara (na lewym
urządzeniu) lub zgodnym z ruchem
wskazówek zegara (na prawym
urządzeniu) i wyjąć zespoły żarówek
i opraw żarówek rys. 145: D = światła
pozycyjne/światła do jazdy dziennej
(D.R.L.), E = kierunkowskazy;
wymienić spaloną żarówkę: aby wyjąć
żarówkę, należy nacisnąć delikatnie na
nią (1 rys. 146 ) i jednocześnie
przekręcić ją w kierunku przeciwnym do
ruchu wskazówek zegara (2);
włożyć nową żarówkę, naciskając na
nią rys. 146 i przekręcając ją w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu jej;
następnie włożyć zespoły
żarówka-oprawa żarówki do odnośnych
gniazd i przekręcić nimi w kierunku
przeciwnym do ruchu wskazówek zegara
(strona prawa) i zgodnym z ruchem
wskazówek zegara (strona lewa),
upewniając się o prawidłowym ich
zablokowaniu;
podłączyć złącza elektryczne;zamontować pokrywę B rys. 143,
wkręcając do oporu śruby mocujące A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
209

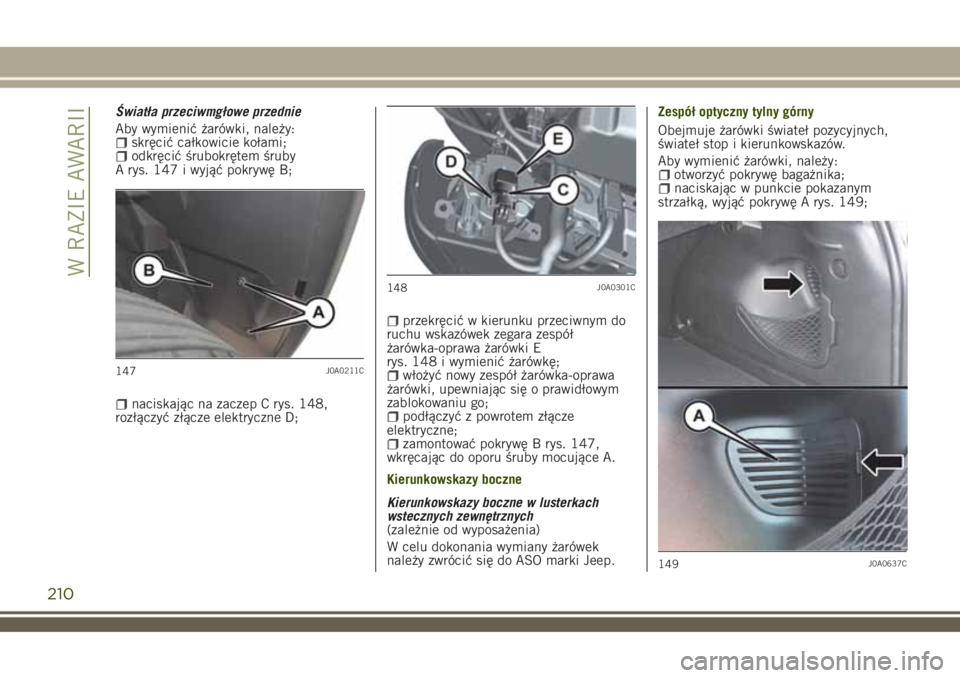

Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
skręcić całkowicie kołami;odkręcić śrubokrętem śruby
A rys. 147 i wyjąć pokrywę B;
naciskając na zaczep C rys. 148,
rozłączyć złącze elektryczne D;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara zespół
żarówka-oprawa żarówki E
rys. 148 i wymienić żarówkę;
włożyć nowy zespół żarówka-oprawa
żarówki, upewniając się o prawidłowym
zablokowaniu go;
podłączyć z powrotem złącze
elektryczne;
zamontować pokrywę B rys. 147,
wkręcając do oporu śruby mocujące A.
Kierunkowskazy boczne
Kierunkowskazy boczne w lusterkach
wstecznych zewnętrznych
(zależnie od wyposażenia)
W celu dokonania wymiany żarówek
należy zwrócić się do ASO marki Jeep.Zespół optyczny tylny górny
Obejmuje żarówki świateł pozycyjnych,
świateł stop i kierunkowskazów.
Aby wymienić żarówki, należy:
otworzyć pokrywę bagażnika;naciskając w punkcie pokazanym
strzałką, wyjąć pokrywę A rys. 149;
147J0A0211C
148J0A0301C
149J0A0637C
210
W RAZIE AWARII

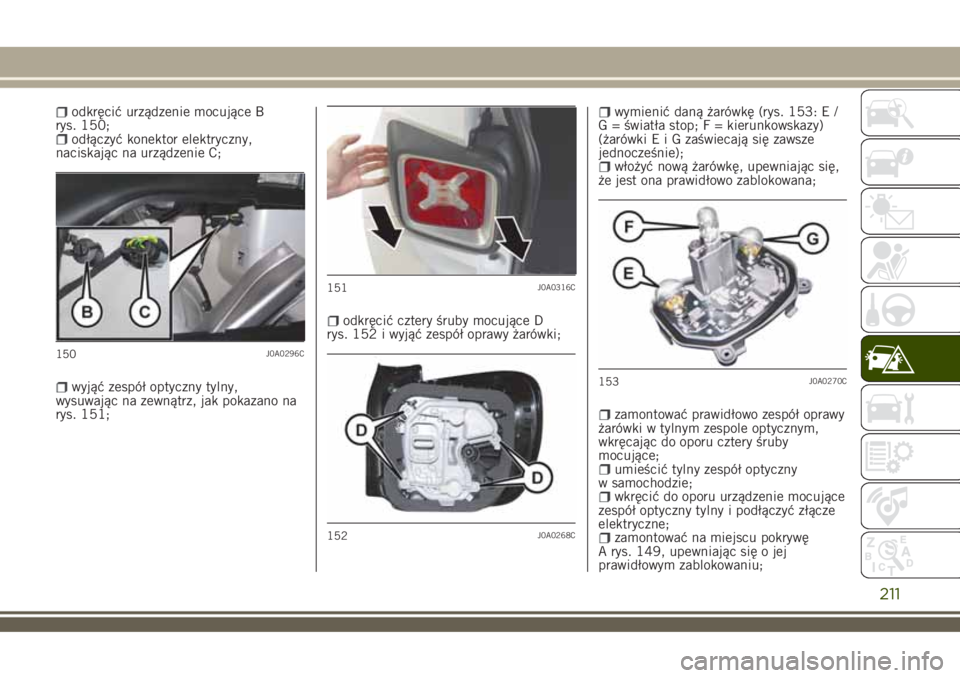

odkręcić urządzenie mocujące B
rys. 150;
odłączyć konektor elektryczny,
naciskając na urządzenie C;
wyjąć zespół optyczny tylny,
wysuwając na zewnątrz, jak pokazano na
rys. 151;
odkręcić cztery śruby mocujące D
rys. 152 i wyjąć zespół oprawy żarówki;
wymienić daną żarówkę (rys. 153: E /
G = światła stop; F = kierunkowskazy)
(żarówkiEiGzaświecają się zawsze
jednocześnie);
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo zablokowana;
zamontować prawidłowo zespół oprawy
żarówki w tylnym zespole optycznym,
wkręcając do oporu cztery śruby
mocujące;
umieścić tylny zespół optyczny
w samochodzie;
wkręcić do oporu urządzenie mocujące
zespół optyczny tylny i podłączyć złącze
elektryczne;
zamontować na miejscu pokrywę
A rys. 149, upewniając się o jej
prawidłowym zablokowaniu;
150J0A0296C
151J0A0316C
152J0A0268C
153J0A0270C
211

zamknąć pokrywę bagażnika.

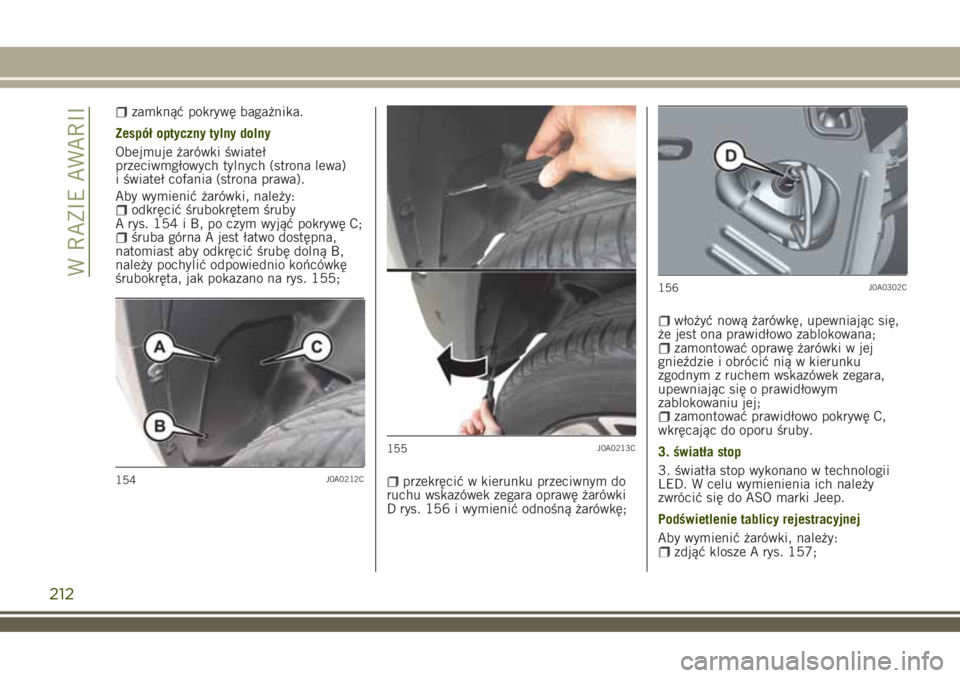

Zespół optyczny tylny dolny
Obejmuje żarówki świateł
przeciwmgłowych tylnych (strona lewa)
i świateł cofania (strona prawa).
Aby wymienić żarówki, należy:
odkręcić śrubokrętem śruby
A rys. 154 i B, po czym wyjąć pokrywę C;
śruba górna A jest łatwo dostępna,
natomiast aby odkręcić śrubę dolną B,
należy pochylić odpowiednio końcówkę
śrubokręta, jak pokazano na rys. 155;
przekręcić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę żarówki
D rys. 156 i wymienić odnośną żarówkę;
włożyć nową żarówkę, upewniając się,
że jest ona prawidłowo zablokowana;
zamontować oprawę żarówki w jej
gnieździe i obrócić nią w kierunku
zgodnym z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu jej;
zamontować prawidłowo pokrywę C,
wkręcając do oporu śruby.
3. światła stop
3. światła stop wykonano w technologii
LED. W celu wymienienia ich należy
zwrócić się do ASO marki Jeep.
Podświetlenie tablicy rejestracyjnej
Aby wymienić żarówki, należy:
zdjąć klosze A rys. 157;
154J0A0212C
155J0A0213C
156J0A0302C
212
W RAZIE AWARII

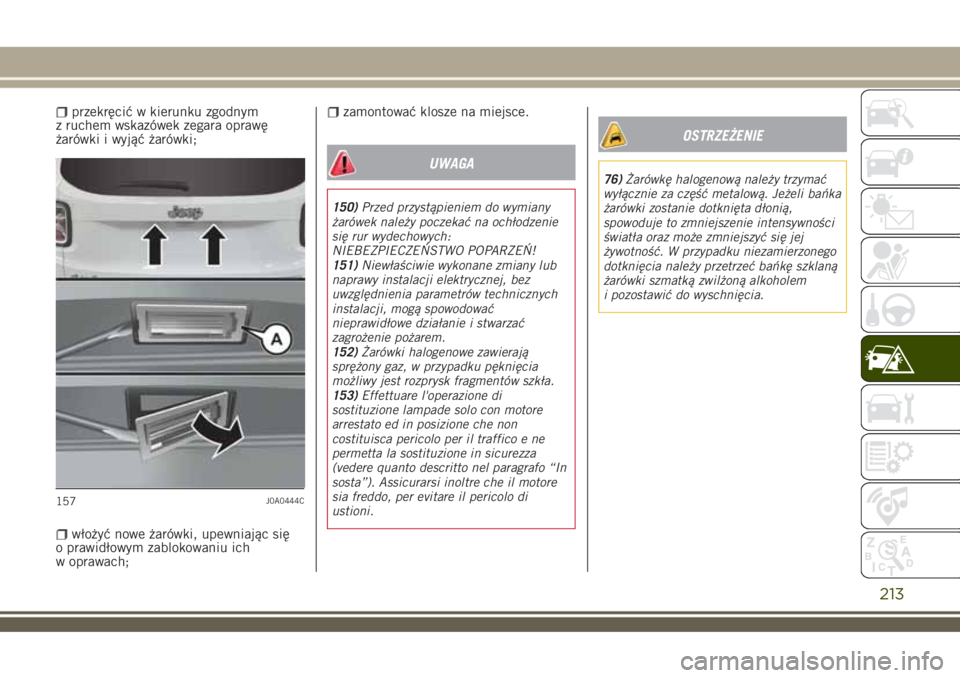

przekręcić w kierunku zgodnym
z ruchem wskazówek zegara oprawę
żarówki i wyjąć żarówki;
włożyć nowe żarówki, upewniając się
o prawidłowym zablokowaniu ich
w oprawach;
zamontować klosze na miejsce.
UWAGA
150)Przed przystąpieniem do wymiany
żarówek należy poczekać na ochłodzenie
się rur wydechowych:
NIEBEZPIECZEŃSTWO POPARZEŃ!
151)Niewłaściwie wykonane zmiany lub
naprawy instalacji elektrycznej, bez
uwzględnienia parametrów technicznych
instalacji, mogą spowodować
nieprawidłowe działanie i stwarzać
zagrożenie pożarem.
152)Żarówki halogenowe zawierają
sprężony gaz, w przypadku pęknięcia
możliwy jest rozprysk fragmentów szkła.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
OSTRZEŻENIE
76)Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli bańka
żarówki zostanie dotknięta dłonią,
spowoduje to zmniejszenie intensywności
światła oraz może zmniejszyć się jej
żywotność. W przypadku niezamierzonego
dotknięcia należy przetrzeć bańkę szklaną
żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.
157J0A0444C
213

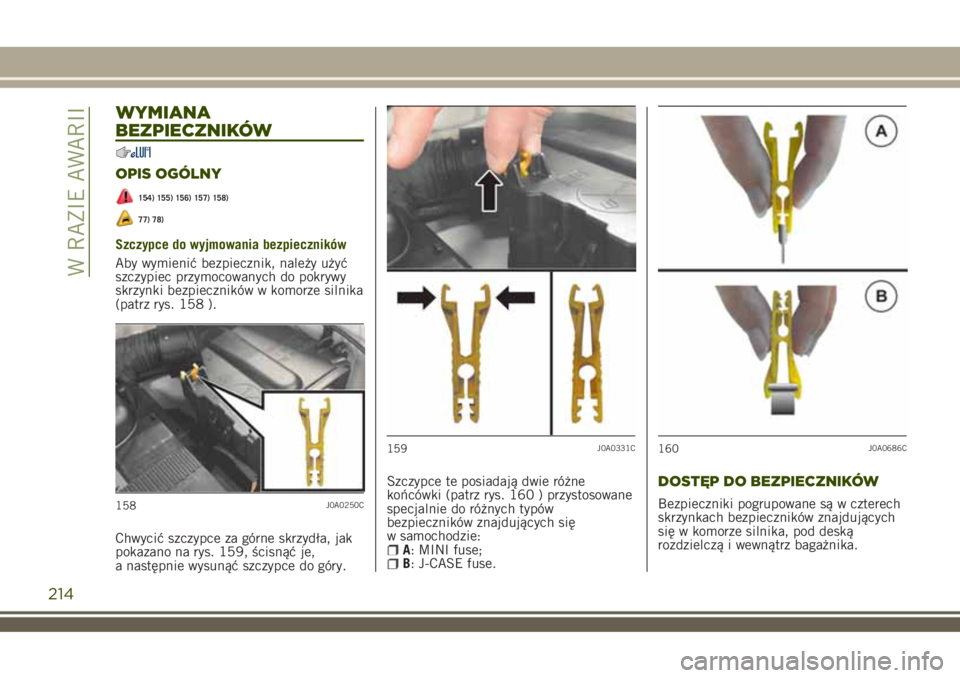

WYMIANA
BEZPIECZNIKÓW
OPIS OGÓLNY
154) 155) 156) 157) 158)
77) 78)
Szczypce do wyjmowania bezpieczników
Aby wymienić bezpiecznik, należy użyć
szczypiec przymocowanych do pokrywy
skrzynki bezpieczników w komorze silnika
(patrz rys. 158 ).
Chwycić szczypce za górne skrzydła, jak
pokazano na rys. 159, ścisnąć je,
a następnie wysunąć szczypce do góry.Szczypce te posiadają dwie różne
końcówki (patrz rys. 160 ) przystosowane
specjalnie do różnych typów
bezpieczników znajdujących się
w samochodzie:
A: MINI fuse;B: J-CASE fuse.
DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w czterech
skrzynkach bezpieczników znajdujących
się w komorze silnika, pod deską
rozdzielczą i wewnątrz bagażnika.158J0A0250C
159J0A0331C160J0A0686C
214
W RAZIE AWARII

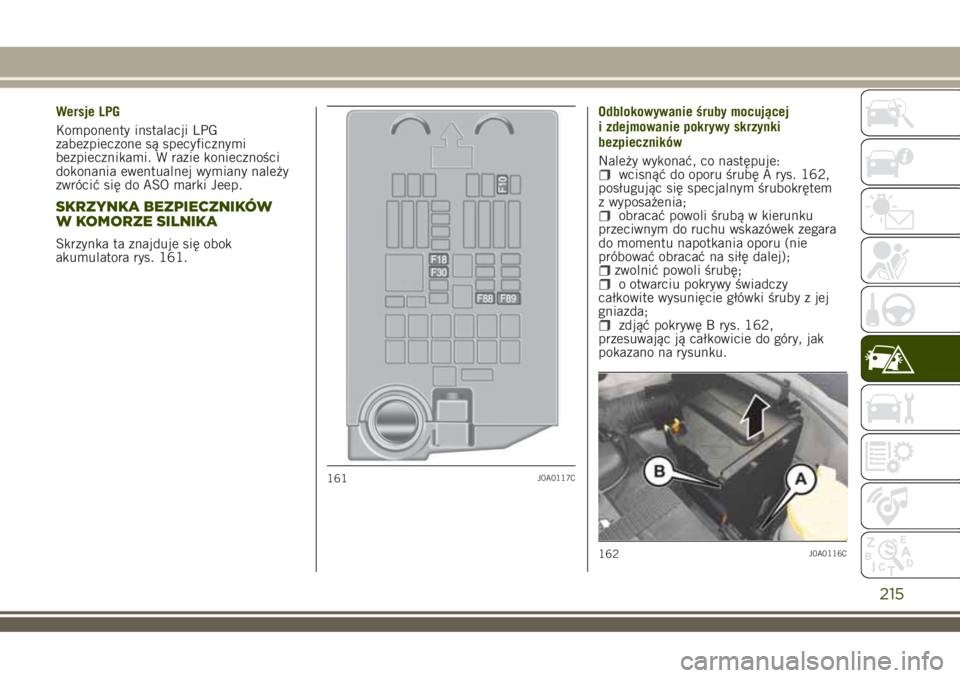

Wersje LPG
Komponenty instalacji LPG
zabezpieczone są specyficznymi
bezpiecznikami. W razie konieczności
dokonania ewentualnej wymiany należy
zwrócić się do ASO marki Jeep.
SKRZYNKA BEZPIECZNIKÓW
W KOMORZE SILNIKA
Skrzynka ta znajduje się obok
akumulatora rys. 161.Odblokowywanie śruby mocującej
i zdejmowanie pokrywy skrzynki
bezpieczników
Należy wykonać, co następuje:
wcisnąć do oporu śrubę A rys. 162,
posługując się specjalnym śrubokrętem
z wyposażenia;
obracać powoli śrubą w kierunku
przeciwnym do ruchu wskazówek zegara
do momentu napotkania oporu (nie
próbować obracać na siłę dalej);
zwolnić powoli śrubę;o otwarciu pokrywy świadczy
całkowite wysunięcie główki śruby z jej
gniazda;
zdjąć pokrywę B rys. 162,
przesuwając ją całkowicie do góry, jak
pokazano na rysunku.
161J0A0117C
162J0A0116C
215

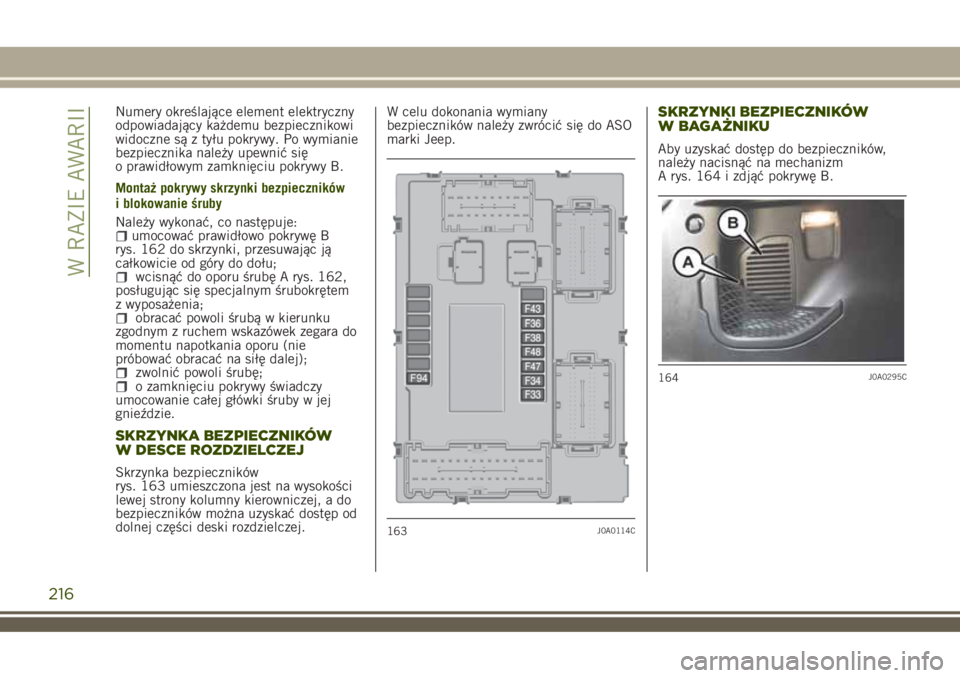

Numery określające element elektryczny
odpowiadający każdemu bezpiecznikowi
widoczne są z tyłu pokrywy. Po wymianie
bezpiecznika należy upewnić się
o prawidłowym zamknięciu pokrywy B.
Montaż pokrywy skrzynki bezpieczników
i blokowanie śruby
Należy wykonać, co następuje:
umocować prawidłowo pokrywę B
rys. 162 do skrzynki, przesuwając ją
całkowicie od góry do dołu;
wcisnąć do oporu śrubę A rys. 162,
posługując się specjalnym śrubokrętem
z wyposażenia;
obracać powoli śrubą w kierunku
zgodnym z ruchem wskazówek zegara do
momentu napotkania oporu (nie
próbować obracać na siłę dalej);
zwolnić powoli śrubę;o zamknięciu pokrywy świadczy
umocowanie całej główki śruby w jej
gnieździe.
SKRZYNKA BEZPIECZNIKÓW
W DESCE ROZDZIELCZEJ
Skrzynka bezpieczników
rys. 163 umieszczona jest na wysokości
lewej strony kolumny kierowniczej, a do
bezpieczników można uzyskać dostęp od
dolnej części deski rozdzielczej.W celu dokonania wymiany
bezpieczników należy zwrócić się do ASO
marki Jeep.
SKRZYNKI BEZPIECZNIKÓW
W BAGAŻNIKU
Aby uzyskać dostęp do bezpieczników,
należy nacisnąć na mechanizm
A rys. 164 i zdjąć pokrywę B.
163J0A0114C
164J0A0295C
216
W RAZIE AWARII

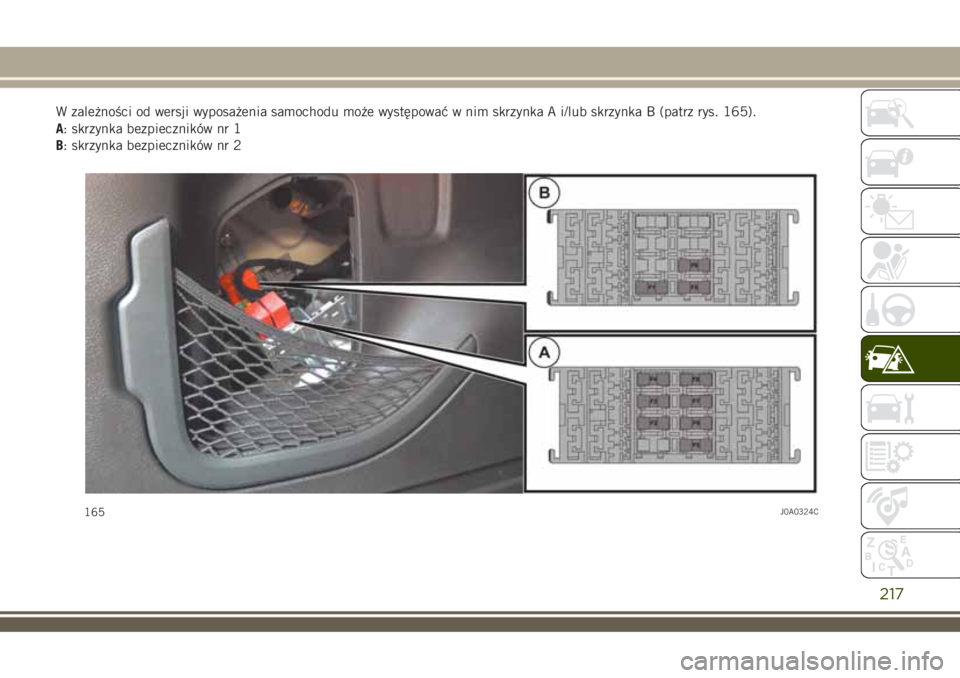

W zależności od wersji wyposażenia samochodu może występować w nim skrzynka A i/lub skrzynka B (patrz rys. 165).
A: skrzynka bezpieczników nr 1
B: skrzynka bezpieczników nr 2
165J0A0324C
217

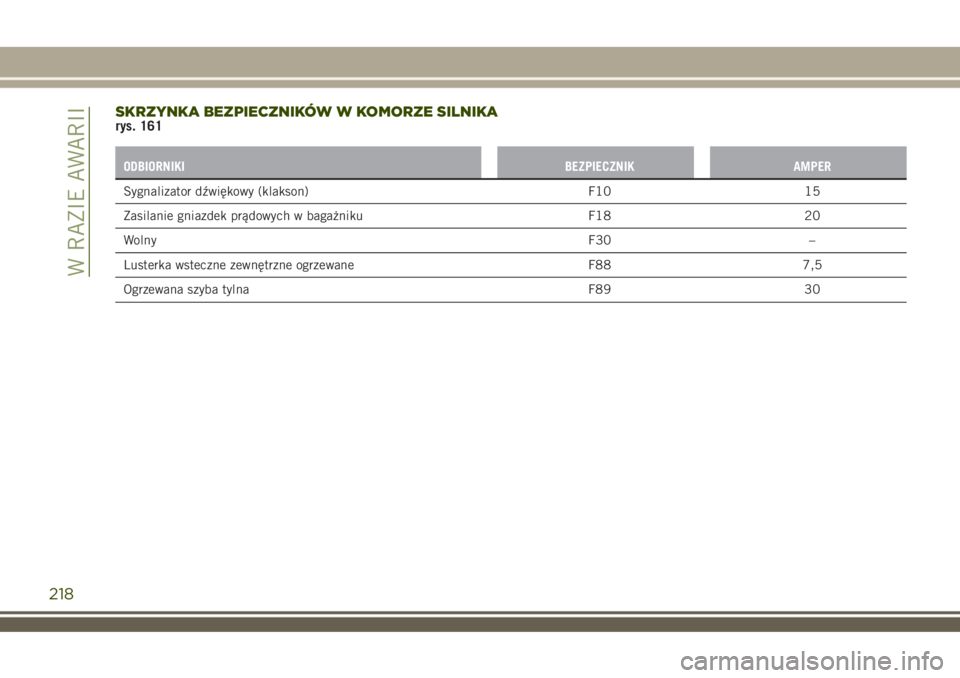

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKArys. 161
ODBIORNIKI BEZPIECZNIK AMPER
Sygnalizator dźwiękowy (klakson) F10 15
Zasilanie gniazdek prądowych w bagażniku F18 20
WolnyF30 –
Lusterka wsteczne zewnętrzne ogrzewane F88 7,5
Ogrzewana szyba tylna F89 30
218
