JEEP RENEGADE 2018 Knjižica za upotrebu i održavanje (in Serbian)

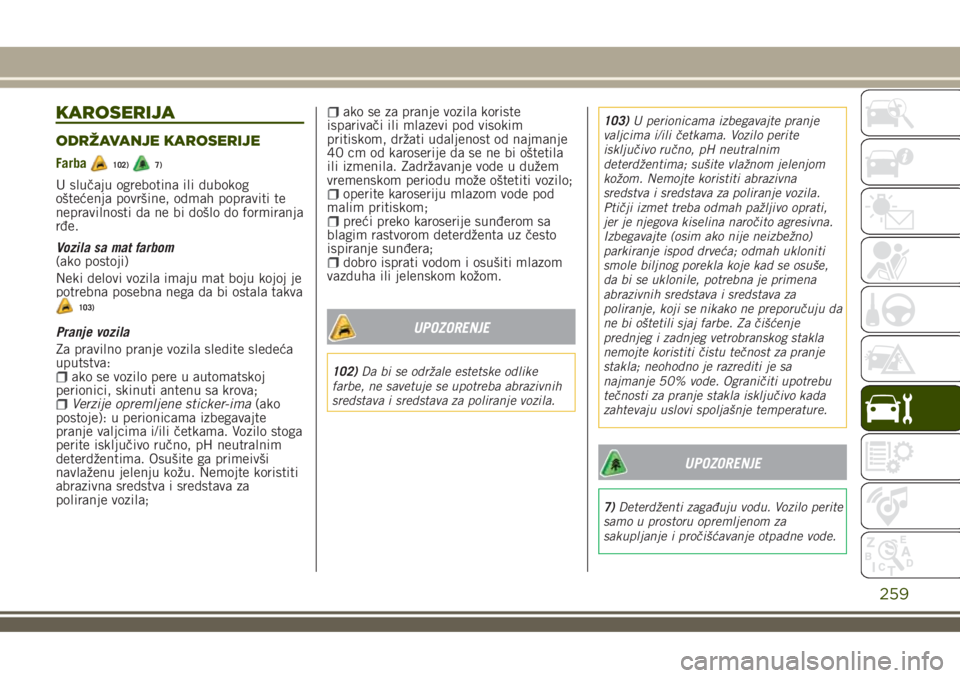

KAROSERIJA
ODRŽAVANJE KAROSERIJE
Farba102)7)
U slučaju ogrebotina ili dubokog
oštećenja površine, odmah popraviti te
nepravilnosti da ne bi došlo do formiranja
rđe.
Vozila sa mat farbom
(ako postoji)
Neki delovi vozila imaju mat boju kojoj je
potrebna posebna nega da bi ostala takva
103)
Pranje vozila
Za pravilno pranje vozila sledite sledeća
uputstva:
ako se vozilo pere u automatskoj
perionici, skinuti antenu sa krova;
Verzije opremljene sticker-ima(ako
postoje): u perionicama izbegavajte
pranje valjcima i/ili četkama. Vozilo stoga
perite isključivo ručno, pH neutralnim
deterdžentima. Osušite ga primeivši
navlaženu jelenju kožu. Nemojte koristiti
abrazivna sredstva i sredstava za
poliranje vozila;
ako se za pranje vozila koriste
isparivači ili mlazevi pod visokim
pritiskom, držati udaljenost od najmanje
40 cm od karoserije da se ne bi oštetila
ili izmenila. Zadržavanje vode u dužem
vremenskom periodu može oštetiti vozilo;
operite karoseriju mlazom vode pod
malim pritiskom;
preći preko karoserije sunđerom sa
blagim rastvorom deterdženta uz često
ispiranje sunđera;
dobro isprati vodom i osušiti mlazom
vazduha ili jelenskom kožom.
UPOZORENJE
102)Da bi se održale estetske odlike
farbe, ne savetuje se upotreba abrazivnih
sredstava i sredstava za poliranje vozila.103)U perionicama izbegavajte pranje
valjcima i/ili četkama. Vozilo perite
isključivo ručno, pH neutralnim
deterdžentima; sušite vlažnom jelenjom
kožom. Nemojte koristiti abrazivna
sredstva i sredstava za poliranje vozila.
Ptičji izmet treba odmah pažljivo oprati,
jer je njegova kiselina naročito agresivna.
Izbegavajte (osim ako nije neizbežno)
parkiranje ispod drveća; odmah ukloniti
smole biljnog porekla koje kad se osuše,
da bi se uklonile, potrebna je primena
abrazivnih sredstava i sredstava za
poliranje, koji se nikako ne preporučuju da
ne bi oštetili sjaj farbe. Za čišćenje
prednjeg i zadnjeg vetrobranskog stakla
nemojte koristiti čistu tečnost za pranje
stakla; neohodno je razrediti je sa
najmanje 50% vode. Ograničiti upotrebu
tečnosti za pranje stakla isključivo kada
zahtevaju uslovi spoljašnje temperature.
UPOZORENJE
7)Deterdženti zagađuju vodu. Vozilo perite
samo u prostoru opremljenom za
sakupljanje i pročišćavanje otpadne vode.
259

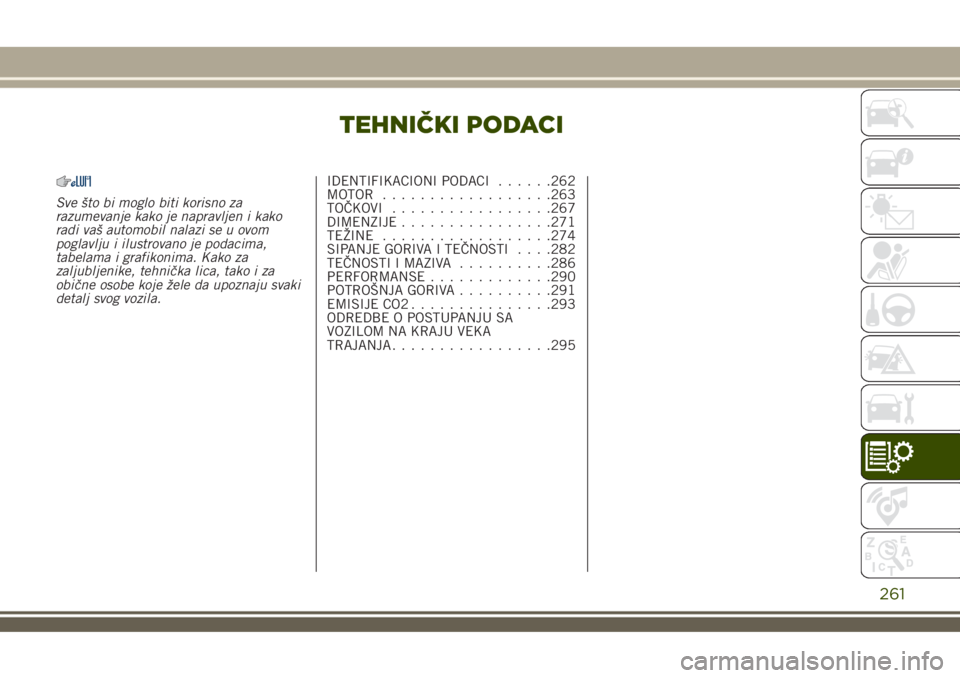

TEHNIČKI PODACI
Sve što bi moglo biti korisno za
razumevanje kako je napravljen i kako
radi vaš automobil nalazi se u ovom
poglavlju i ilustrovano je podacima,
tabelama i grafikonima. Kako za
zaljubljenike, tehnička lica, tako i za
obične osobe koje žele da upoznaju svaki
detalj svog vozila.IDENTIFIKACIONI PODACI......262
MOTOR..................263
TOČKOVI.................267
DIMENZIJE................271
TEŽINE..................274
SIPANJE GORIVA I TEČNOSTI. . . .282
TEČNOSTI I MAZIVA..........286
PERFORMANSE.............290
POTROŠNJA GORIVA..........291
EMISIJE CO2...............293
ODREDBE O POSTUPANJU SA
VOZILOM NA KRAJU VEKA
TRAJANJA.................295
261

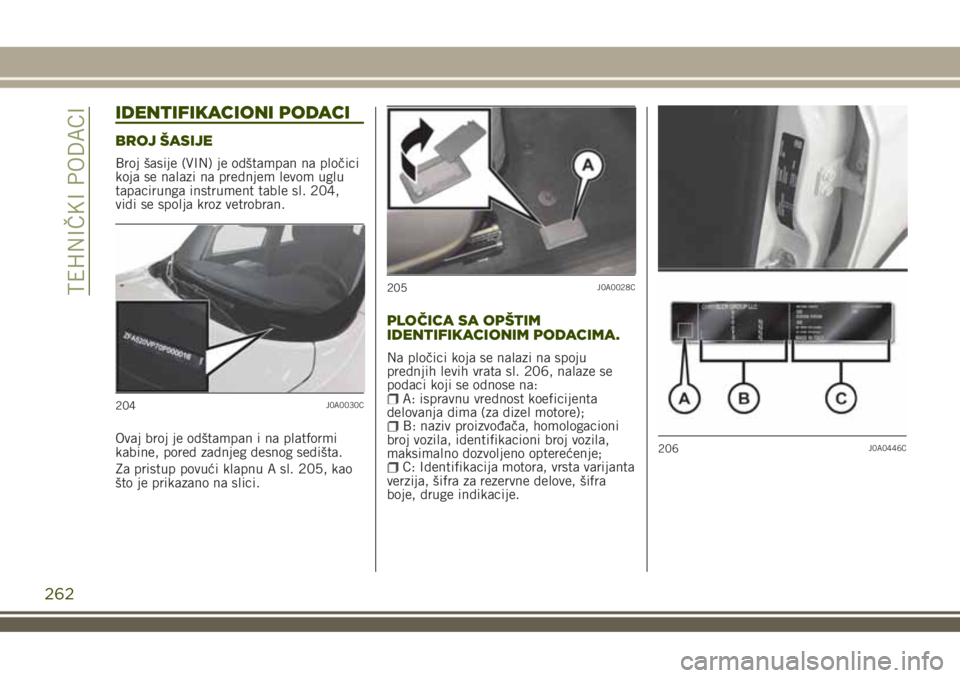

IDENTIFIKACIONI PODACI
BROJ ŠASIJE
Broj šasije (VIN) je odštampan na pločici
koja se nalazi na prednjem levom uglu
tapacirunga instrument table sl. 204,
vidi se spolja kroz vetrobran.
Ovaj broj je odštampan i na platformi
kabine, pored zadnjeg desnog sedišta.
Za pristup povući klapnu A sl. 205, kao
što je prikazano na slici.
PLOČICA SA OPŠTIM
IDENTIFIKACIONIM PODACIMA.
Na pločici koja se nalazi na spoju
prednjih levih vrata sl. 206, nalaze se
podaci koji se odnose na:
A: ispravnu vrednost koeficijenta
delovanja dima (za dizel motore);
B: naziv proizvođača, homologacioni
broj vozila, identifikacioni broj vozila,
maksimalno dozvoljeno opterećenje;
C: Identifikacija motora, vrsta varijanta
verzija, šifra za rezervne delove, šifra
boje, druge indikacije.
204J0A0030C
205J0A0028C
206J0A0446C
262
TEHNIČKI PODACI

MOTOR
Verzije1.4 T-Jet 120 KS
Benzin/LPG1.4 Turbo Multi Air
136/140/170 KS1.6 E.Torq 2.4 Tigershark(*)
Šifra tipa 5527770155263624
55263623(**)55263842 –
Ciklus Otto Otto Otto Otto
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 72,0 x 84,0 72,0 x 84,0 77 x 85,8 88,0 x 97,0
Ukupna zapremina (cm³) 1368 1368 1598 2360
Odnos kompresije 9,8 ± 0,2 10 : 1 11 : 1 10 : 1
Maksimalna snaga (CEE) (kW) 88100
(*)/ 103
/ 125(**)81 129
Maksimalna snaga (CEE) (KS) 120136
(*)/ 140
/ 170(**)110 175
odgovarajući režim (obrtaja/minut) 50005000
/ 5500
(**)5500 6400
(*) Ako postoji
(**) Verzija 1.4 Turbo Multi Air 170 KS
263

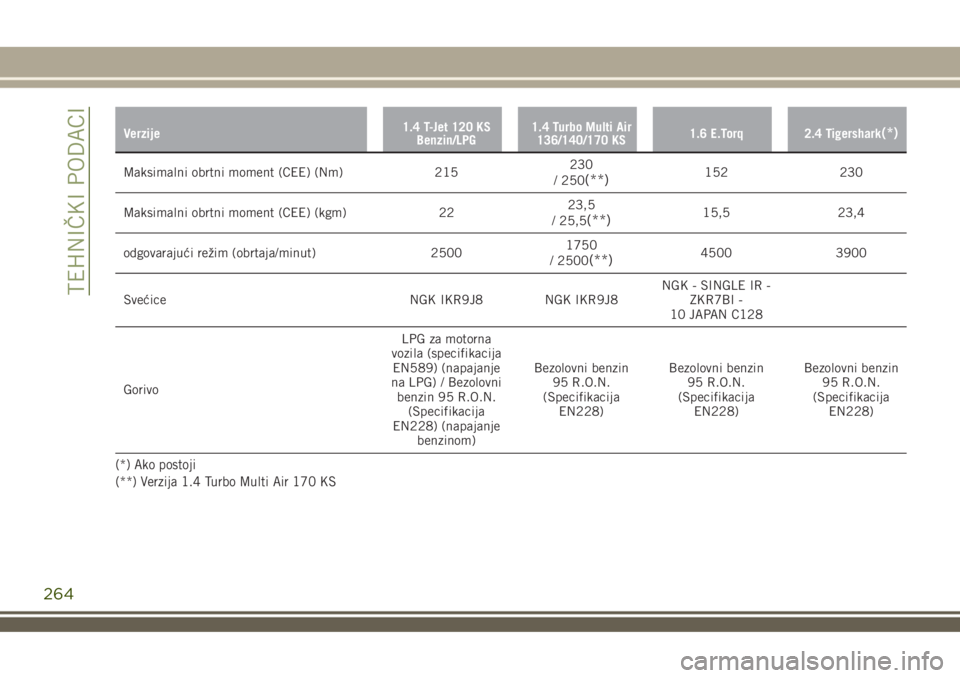

Verzije1.4 T-Jet 120 KS
Benzin/LPG1.4 Turbo Multi Air
136/140/170 KS1.6 E.Torq 2.4 Tigershark(*)
Maksimalni obrtni moment (CEE) (Nm) 215230
/ 250(**)152 230
Maksimalni obrtni moment (CEE) (kgm) 2223,5
/ 25,5
(**)15,5 23,4
odgovarajući režim (obrtaja/minut) 25001750
/ 2500
(**)4500 3900
Svećice NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI -
10 JAPAN C128
GorivoLPG za motorna
vozila (specifikacija
EN589) (napajanje
na LPG) / Bezolovni
benzin 95 R.O.N.
(Specifikacija
EN228) (napajanje
benzinom)Bezolovni benzin
95 R.O.N.
(Specifikacija
EN228)Bezolovni benzin
95 R.O.N.
(Specifikacija
EN228)Bezolovni benzin
95 R.O.N.
(Specifikacija
EN228)
(*) Ako postoji
(**) Verzija 1.4 Turbo Multi Air 170 KS
264
TEHNIČKI PODACI

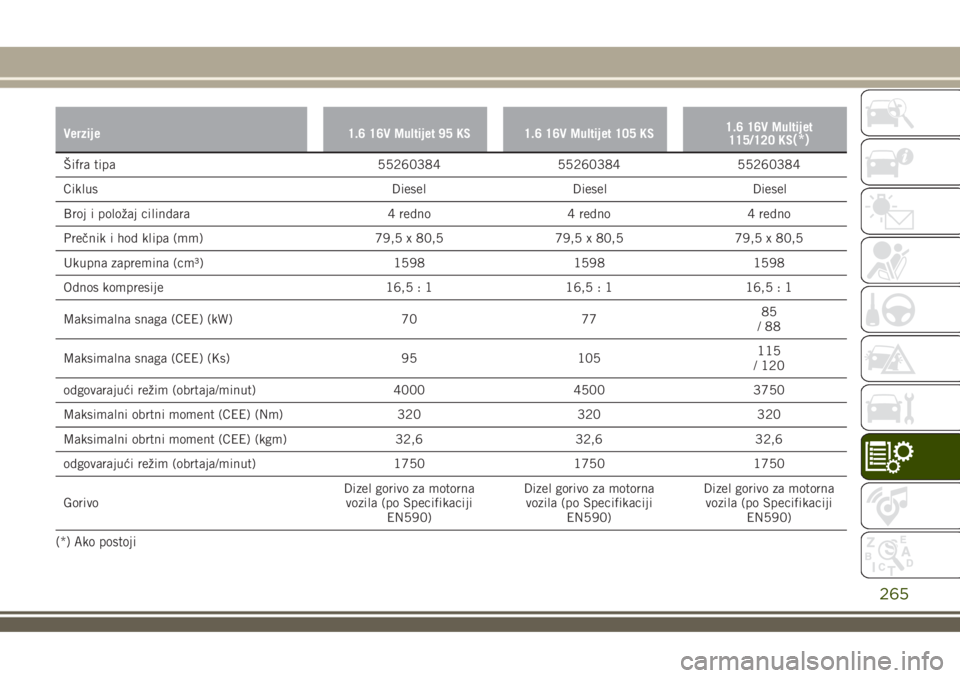

Verzije 1.6 16V Multijet 95 KS 1.6 16V Multijet 105 KS1.6 16V Multijet
115/120 KS(*)
Šifra tipa 55260384 55260384 55260384
Ciklus Diesel Diesel Diesel
Broj i položaj cilindara 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 79,5 x 80,5 79,5 x 80,5 79,5 x 80,5
Ukupna zapremina (cm³) 1598 1598 1598
Odnos kompresije 16,5 : 1 16,5 : 1 16,5 : 1
Maksimalna snaga (CEE) (kW) 70 7785
/88
Maksimalna snaga (CEE) (Ks) 95 105115
/ 120
odgovarajući režim (obrtaja/minut) 4000 4500 3750
Maksimalni obrtni moment (CEE) (Nm) 320 320 320
Maksimalni obrtni moment (CEE) (kgm) 32,6 32,6 32,6
odgovarajući režim (obrtaja/minut) 1750 1750 1750
GorivoDizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)
(*) Ako postoji
265

Verzije 2.0 16V Multijet 120 KS 2.0 16V Multijet 140 KS 2.0 16V Multijet 170 KS
Šifra tipa 5526308755263087 / 55263088(*)55263088
Ciklus Diesel Diesel Diesel
Broj i položaj cilindara 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 83 x 90,4 83 x 90,4 83 x 90,4
Ukupna zapremina (cm³) 1956 1956 1956
Odnos kompresije 16,5 16,5 16,5
Maksimalna snaga (CEE) (kW) 88 103 125
Maksimalna snaga (CEE) (KS) 120 140 170
odgovarajući režim (obrtaja/minut) 4000
3750 / 4000
(*)3750
Maksimalni obrtni moment (CEE) (Nm) 320 350 350
Maksimalni obrtni moment (CEE) (kgm) 32,6 35,7 35,7
odgovarajući režim (obrtaja/minut) 1250
1500 / 1750
(*)1750
GorivoDizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)
(*) Verzije sa automatskim menjačem
266
TEHNIČKI PODACI

TOČKOVI
FELNE I PNEUMATICI
Felne od legure ili kovanog gvožđa.
Pneumatici Tubeless sa radijalnim
kosturom.
U saobraćajnoj dozvoli su navedeni svi
odobreni pneumatici.
UPOZORENJE U slučaju eventualnog
neslaganja između „Uputstva za
upotrebu i održavanje” i saobraćajne
dozvole, uzmite u obzir samo navedeno
u saobraćajnoj dozvoli. Za bezbednu
vožnju je neophodno da vozila imaju
pneumatike iste marke i tipa na svim
točkovima.
UPOZORENJE Pneumatici Tubeless ne
koriste unutrašnje gume.
REZERVNI TOČAK
(ako postoji)
Pneumatik:T145/90 R16 106M
Felna: 4,0 B x 16H ET22
PAŽNJA
194)Ako se koriste zimski pneumatici sa
indeksom brzine manjim od navedenog u
saobraćajnoj dozvoli, nemojte voziti brže
od maksimalne brzine koja odgovara
indeksu brzine pneumatika.
195)U slučaju da koristite limene
poklopce točkova koji se fiksiraju (pomoću
opruge) za felnu i pneumatike koji nisu iz
prve ugradnje (rezervni delovi), opremljene
"Rim Protector-om", NE stavljajte poklopce
točka. Korišćenje neodgovarajućih
pneumatika i ratkapni može izazvati
iznenadni gubitak pritiska pneumatika.
267

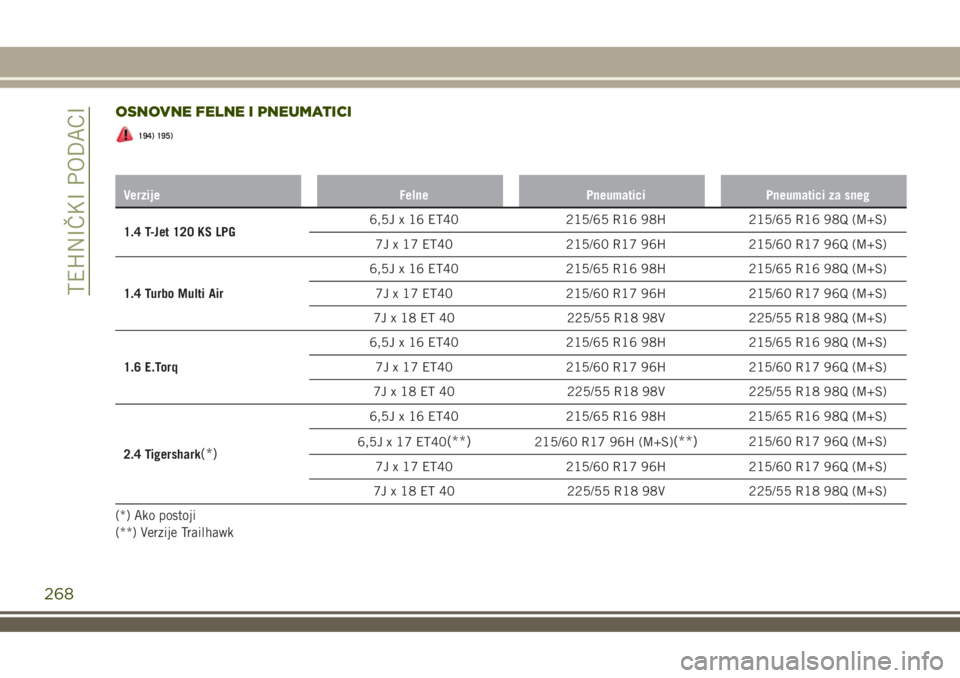

OSNOVNE FELNE I PNEUMATICI
194) 195)
Verzije Felne Pneumatici Pneumatici za sneg
1.4 T-Jet 120 KS LPG6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo Multi Air6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Ako postoji
(**) Verzije Trailhawk
268
