JEEP RENEGADE 2018 Knjižica za upotrebu i održavanje (in Serbian)

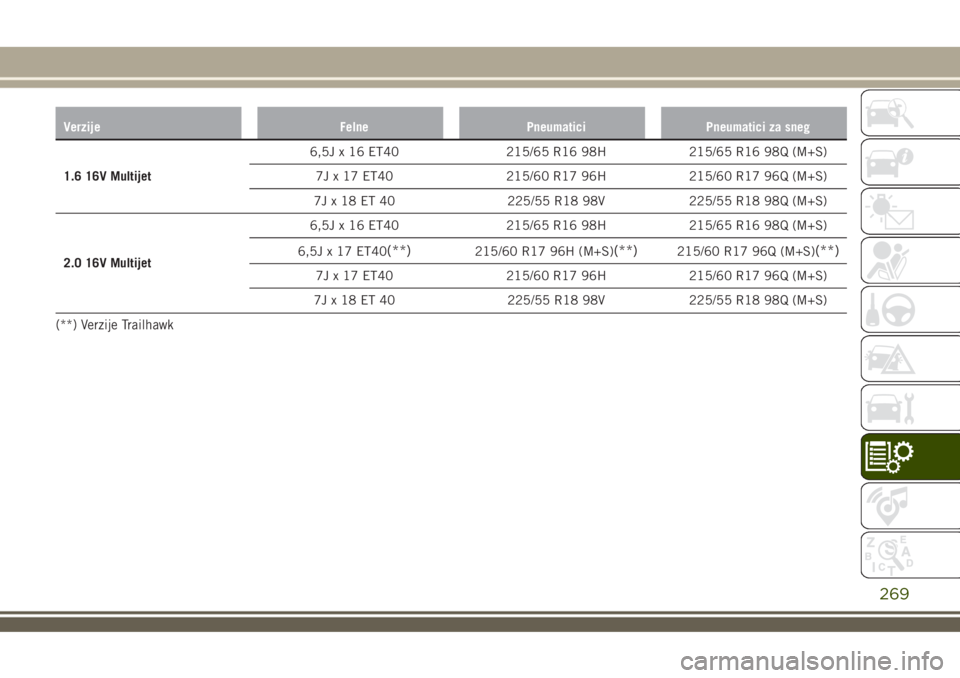

Verzije Felne Pneumatici Pneumatici za sneg
1.6 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.0 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)(**)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(**) Verzije Trailhawk
269

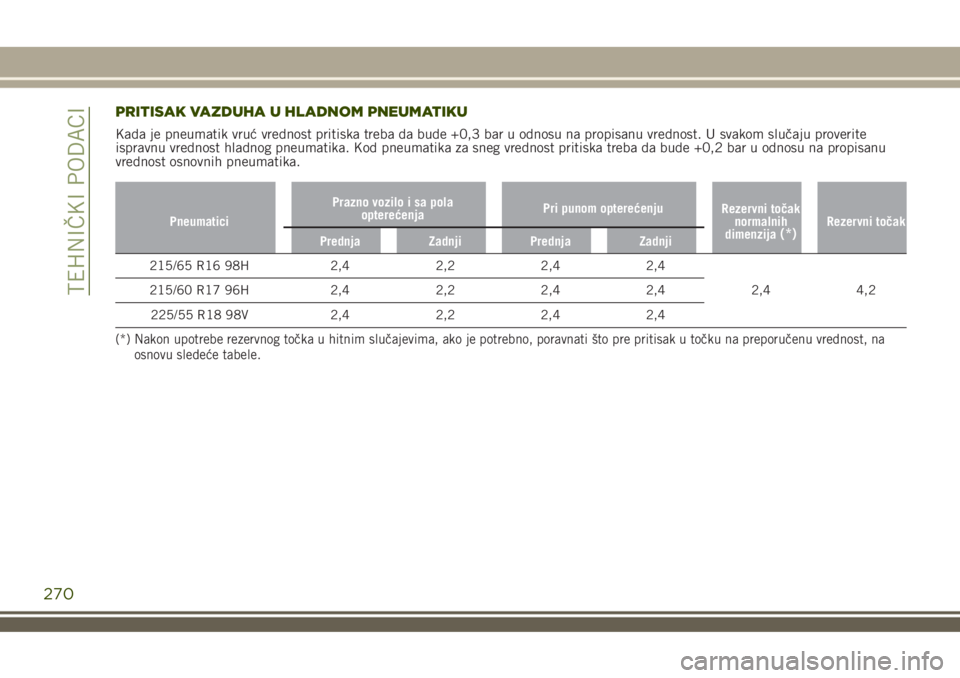

PRITISAK VAZDUHA U HLADNOM PNEUMATIKU
Kada je pneumatik vruć vrednost pritiska treba da bude +0,3 bar u odnosu na propisanu vrednost. U svakom slučaju proverite
ispravnu vrednost hladnog pneumatika. Kod pneumatika za sneg vrednost pritiska treba da bude +0,2 bar u odnosu na propisanu
vrednost osnovnih pneumatika.
PneumaticiPrazno vozilo i sa pola
opterećenjaPri punom opterećenju
Rezervni točak
normalnih
dimenzija(*)Rezervni točak
Prednja Zadnji Prednja Zadnji
215/65 R16 98H 2,4 2,2 2,4 2,4
2,4 4,2 215/60 R17 96H 2,4 2,2 2,4 2,4
225/55 R18 98V 2,4 2,2 2,4 2,4
(*) Nakon upotrebe rezervnog točka u hitnim slučajevima, ako je potrebno, poravnati što pre pritisak u točku na preporučenu vrednost, na
osnovu sledeće tabele.
270
TEHNIČKI PODACI

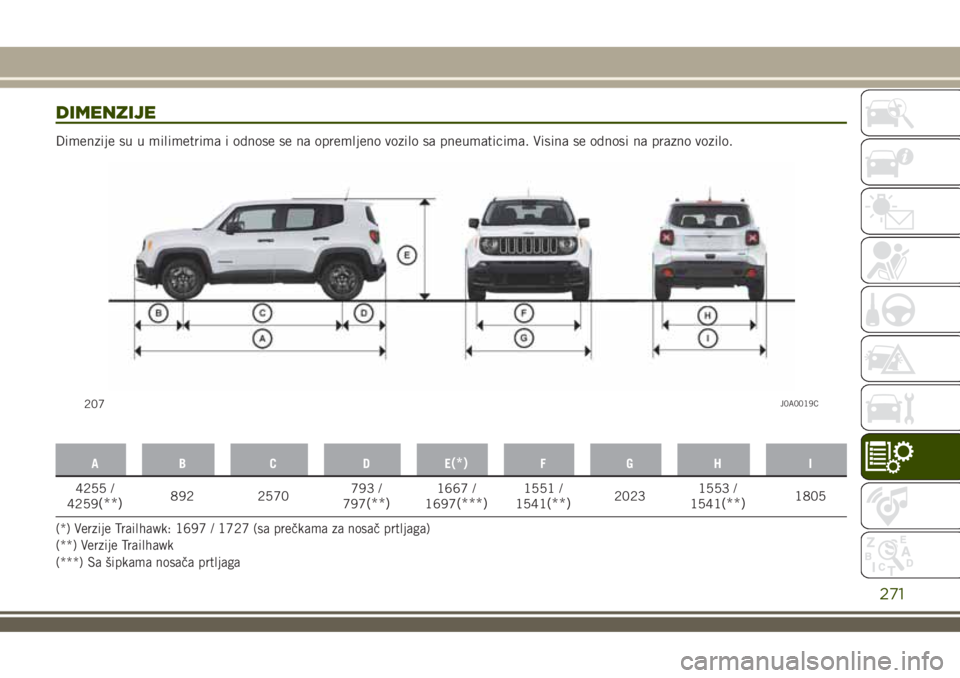

DIMENZIJE
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo.
AB C DE(*)FGH I
4255 /
4259(**)892 2570793 /
797(**)1667 /
1697(***)1551 /
1541(**)20231553 /
1541(**)1805
(*) Verzije Trailhawk: 1697 / 1727 (sa prečkama za nosač prtljaga)
(**) Verzije Trailhawk
(***) Sa šipkama nosača prtljaga
207J0A0019C
271

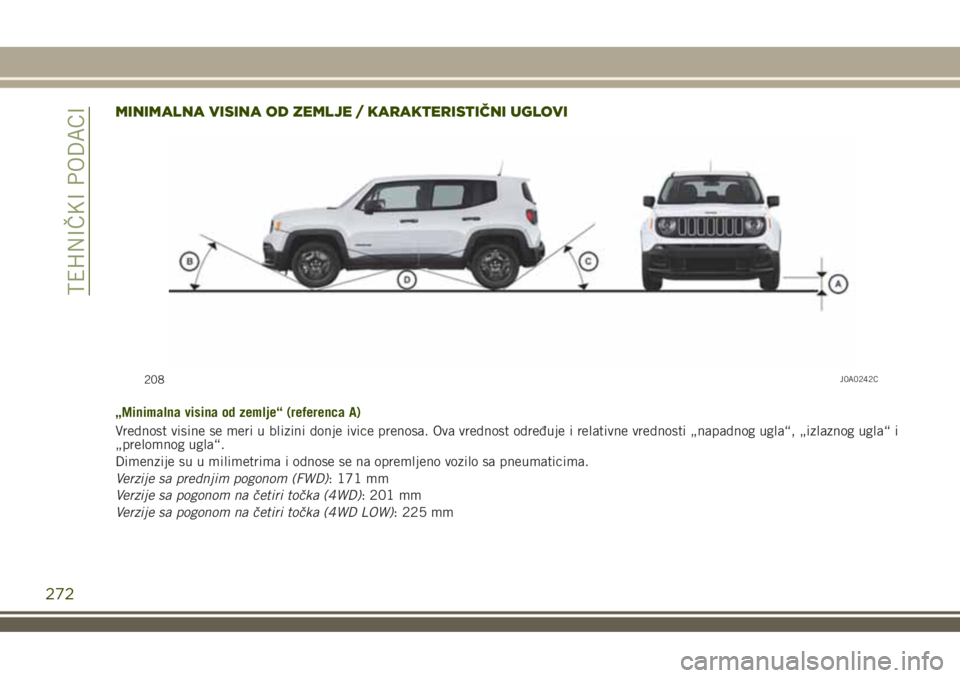

MINIMALNA VISINA OD ZEMLJE / KARAKTERISTIČNI UGLOVI
„Minimalna visina od zemlje“ (referenca A)
Vrednost visine se meri u blizini donje ivice prenosa. Ova vrednost određuje i relativne vrednosti „napadnog ugla“, „izlaznog ugla“ i
„prelomnog ugla“.
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima.
Verzije sa prednjim pogonom (FWD): 171 mm
Verzije sa pogonom na četiri točka (4WD): 201 mm
Verzije sa pogonom na četiri točka (4WD LOW): 225 mm
208J0A0242C
272
TEHNIČKI PODACI

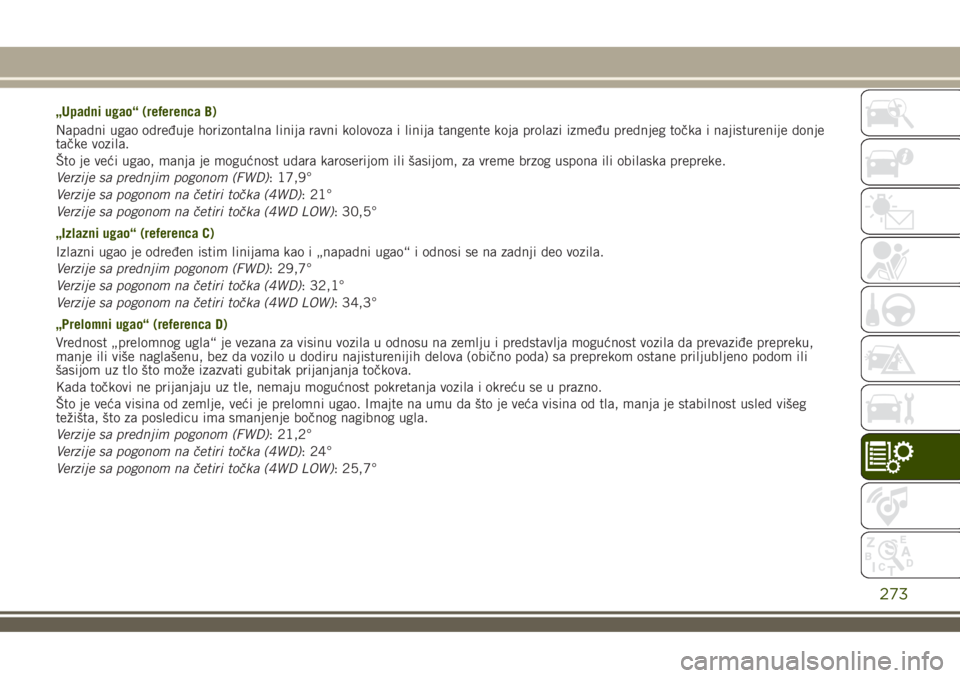

„Upadni ugao“ (referenca B)
Napadni ugao određuje horizontalna linija ravni kolovoza i linija tangente koja prolazi između prednjeg točka i najisturenije donje
tačke vozila.
Što je veći ugao, manja je mogućnost udara karoserijom ili šasijom, za vreme brzog uspona ili obilaska prepreke.
Verzije sa prednjim pogonom (FWD): 17,9°
Verzije sa pogonom na četiri točka (4WD): 21°
Verzije sa pogonom na četiri točka (4WD LOW): 30,5°
„Izlazni ugao“ (referenca C)
Izlazni ugao je određen istim linijama kao i „napadni ugao“ i odnosi se na zadnji deo vozila.
Verzije sa prednjim pogonom (FWD): 29,7°
Verzije sa pogonom na četiri točka (4WD): 32,1°
Verzije sa pogonom na četiri točka (4WD LOW): 34,3°
„Prelomni ugao“ (referenca D)
Vrednost „prelomnog ugla“ je vezana za visinu vozila u odnosu na zemlju i predstavlja mogućnost vozila da prevaziđe prepreku,
manje ili više naglašenu, bez da vozilo u dodiru najisturenijih delova (obično poda) sa preprekom ostane priljubljeno podom ili
šasijom uz tlo što može izazvati gubitak prijanjanja točkova.
Kada točkovi ne prijanjaju uz tle, nemaju mogućnost pokretanja vozila i okreću se u prazno.
Što je veća visina od zemlje, veći je prelomni ugao. Imajte na umu da što je veća visina od tla, manja je stabilnost usled višeg
težišta, što za posledicu ima smanjenje bočnog nagibnog ugla.
Verzije sa prednjim pogonom (FWD): 21,2°
Verzije sa pogonom na četiri točka (4WD): 24°
Verzije sa pogonom na četiri točka (4WD LOW): 25,7°
273

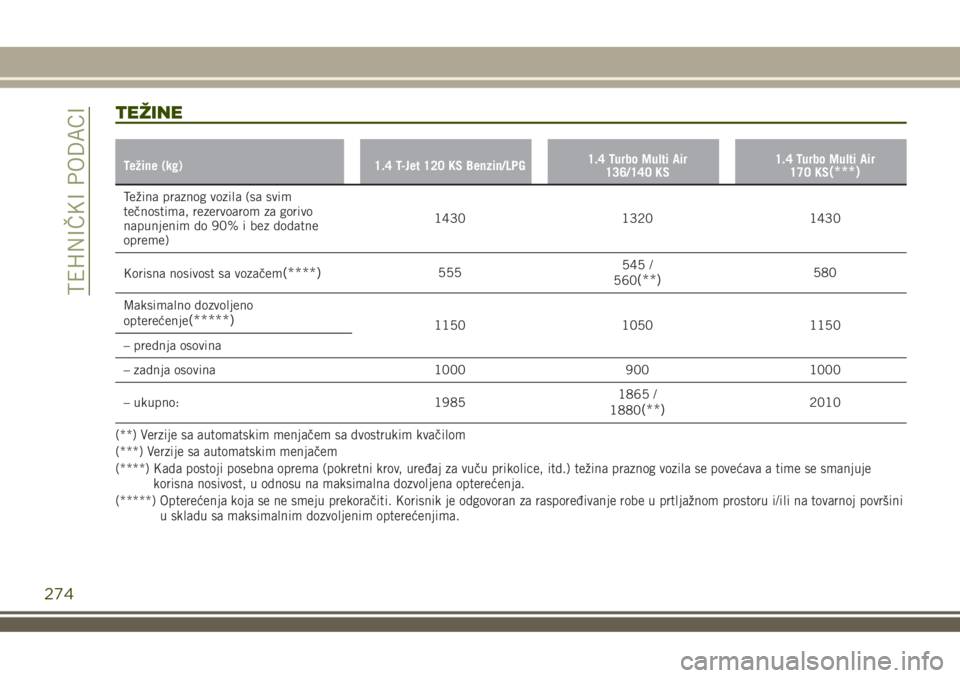

TEŽINE
Težine (kg) 1.4 T-Jet 120 KS Benzin/LPG1.4 Turbo Multi Air
136/140 KS1.4 Turbo Multi Air
170 KS(***)
Težina praznog vozila (sa svim
tečnostima, rezervoarom za gorivo
napunjenim do 90% i bez dodatne
opreme)1430 1320 1430
Korisna nosivost sa vozačem
(****)555545 /
560(**)580
Maksimalno dozvoljeno
opterećenje
(*****)1150 1050 1150
– prednja osovina
– zadnja osovina 1000 900 1000
– ukupno: 19851865 /
1880
(**)2010
(***) Verzije sa automatskim menjačem
(****) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje
korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja. (**) Verzije sa automatskim menjačem sa dvostrukim kvačilom
(*****) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini
u skladu sa maksimalnim dozvoljenim opterećenjima.
274
TEHNIČKI PODACI

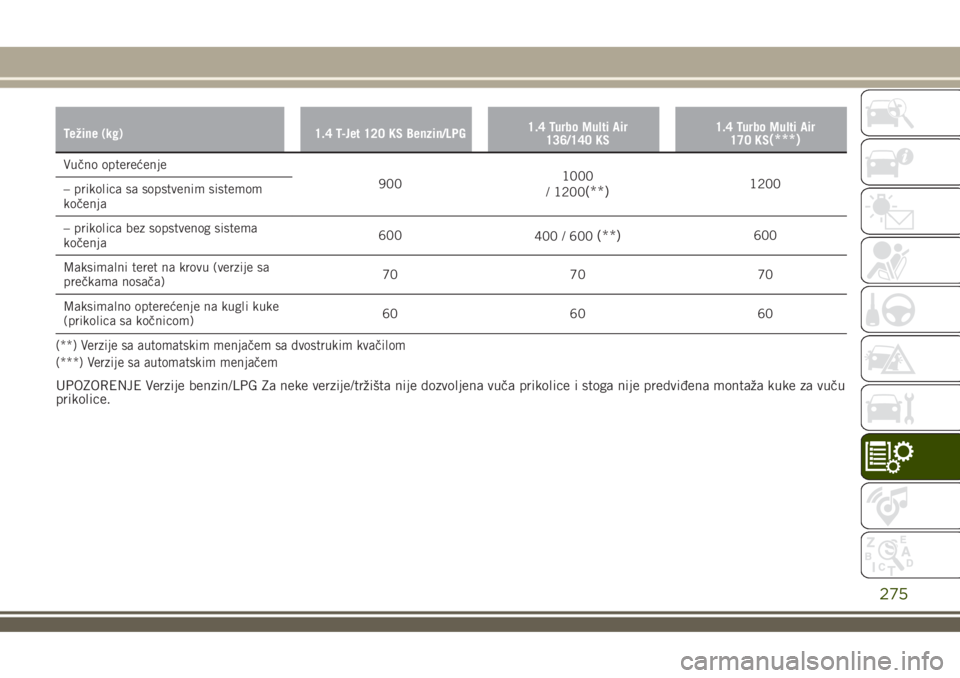

Težine (kg) 1.4 T-Jet 120 KS Benzin/LPG1.4 Turbo Multi Air
136/140 KS1.4 Turbo Multi Air
170 KS(***)
Vučno opterećenje
9001000
/ 1200
(**)1200
– prikolica sa sopstvenim sistemom
kočenja
– prikolica bez sopstvenog sistema
kočenja600
400 / 600
(**)600
Maksimalni teret na krovu (verzije sa
prečkama nosača)70 70 70
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60 60
(***) Verzije sa automatskim menjačem (**) Verzije sa automatskim menjačem sa dvostrukim kvačilom
UPOZORENJE Verzije benzin/LPG Za neke verzije/tržišta nije dozvoljena vuča prikolice i stoga nije predviđena montaža kuke za vuču
prikolice.
275

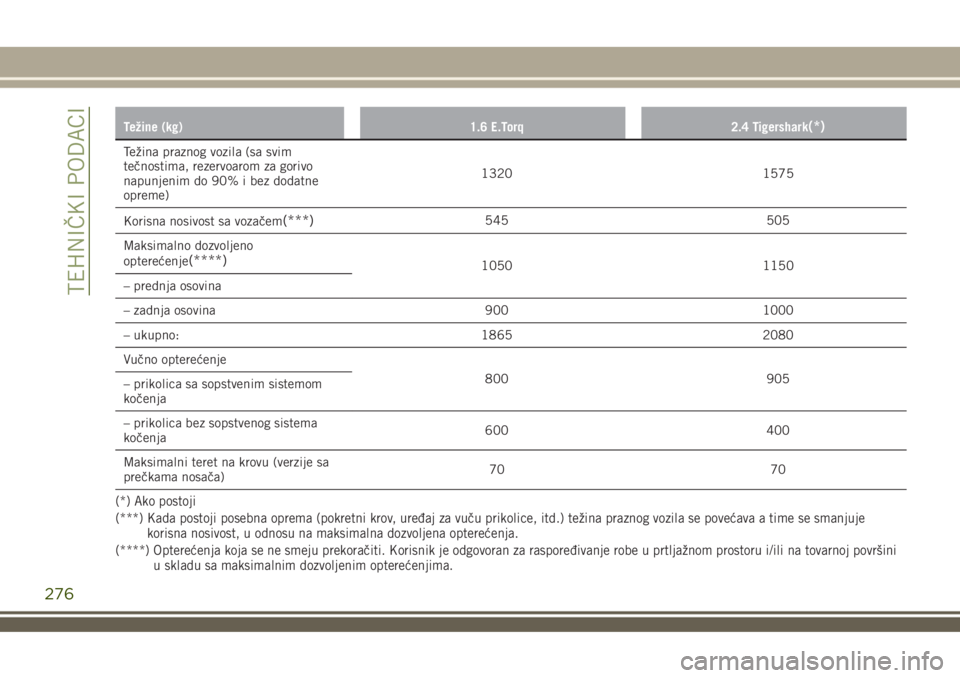

Težine (kg) 1.6 E.Torq 2.4 Tigershark(*)
Težina praznog vozila (sa svim
tečnostima, rezervoarom za gorivo
napunjenim do 90% i bez dodatne
opreme)1320 1575
Korisna nosivost sa vozačem
(***)545 505
Maksimalno dozvoljeno
opterećenje
(****)1050 1150
– prednja osovina
– zadnja osovina 900 1000
– ukupno: 1865 2080
Vučno opterećenje
800 905
– prikolica sa sopstvenim sistemom
kočenja
– prikolica bez sopstvenog sistema
kočenja600 400
Maksimalni teret na krovu (verzije sa
prečkama nosača)70 70
(*) Ako postoji
(***) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje
korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(****) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini
u skladu sa maksimalnim dozvoljenim opterećenjima.
276
TEHNIČKI PODACI

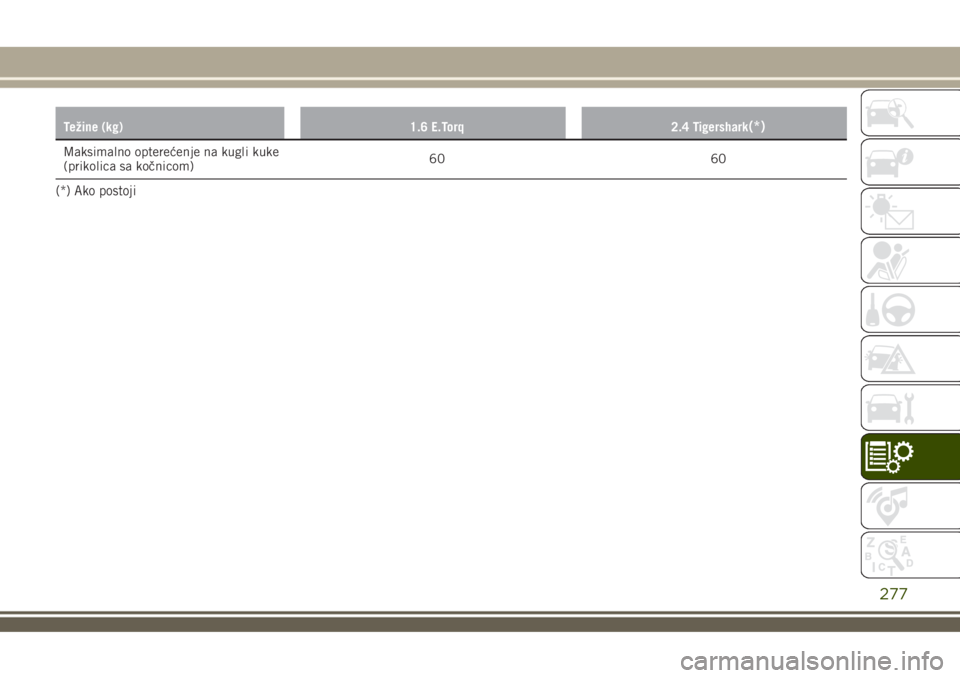

Težine (kg) 1.6 E.Torq 2.4 Tigershark(*)
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60
(*) Ako postoji
277

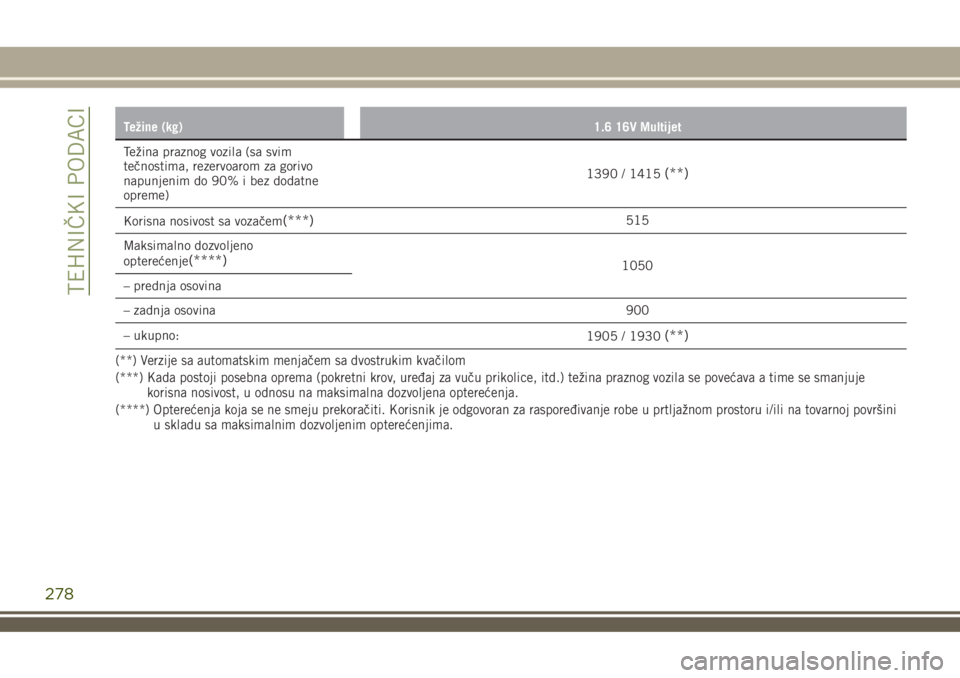

Težine (kg) 1.6 16V Multijet
Težina praznog vozila (sa svim
tečnostima, rezervoarom za gorivo
napunjenim do 90% i bez dodatne
opreme)1390 / 1415
(**)
Korisna nosivost sa vozačem(***)515
Maksimalno dozvoljeno
opterećenje
(****)1050
– prednja osovina
– zadnja osovina 900
– ukupno:
1905 / 1930
(**)
(**) Verzije sa automatskim menjačem sa dvostrukim kvačilom
(***) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje
korisna nosivost, u odnosu na maksimalna dozvoljena opterećenja.
(****) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini
u skladu sa maksimalnim dozvoljenim opterećenjima.
278
TEHNIČKI PODACI
