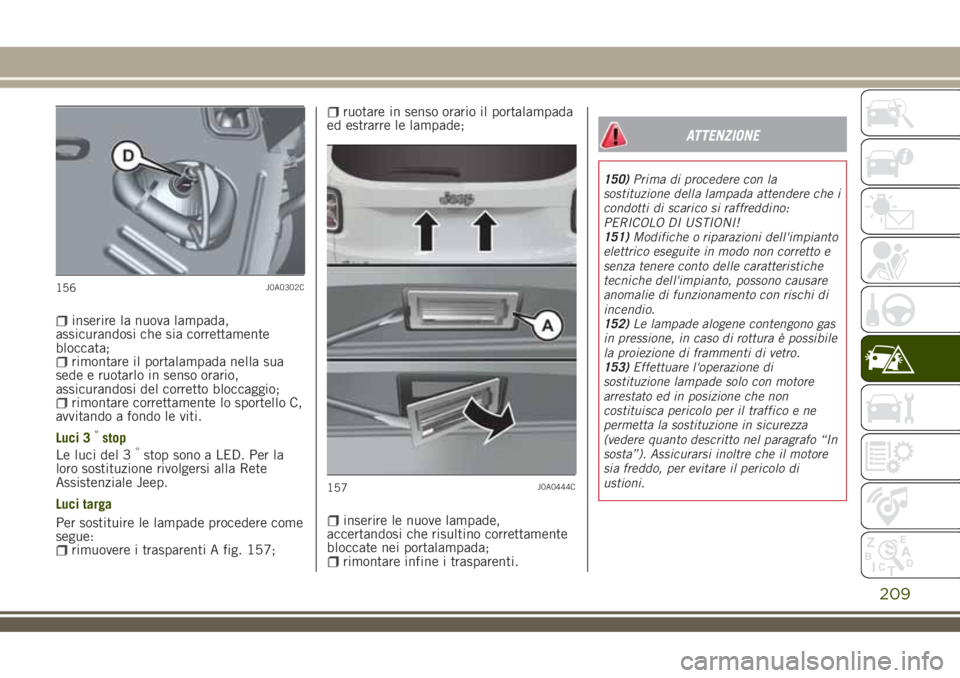

inserire la nuova lampada,
assicurandosi che sia correttamente
bloccata;
rimontare il portalampada nella sua
sede e ruotarlo in senso orario,
assicurandosi del corretto bloccaggio;
rimontare correttamente lo sportello C,
avvitando a fondo le viti.
Luci 3
°stop
Le luci del 3°stop sono a LED. Per la
loro sostituzione rivolgersi alla Rete
Assistenziale Jeep.
Luci targa
Per sostituire le lampade procedere come
segue:
rimuovere i trasparenti A fig. 157;
ruotare in senso orario il portalampada
ed estrarre le lampade;
inserire le nuove lampade,
accertandosi che risultino correttamente
bloccate nei portalampada;
rimontare infine i trasparenti.
ATTENZIONE
150)Prima di procedere con la
sostituzione della lampada attendere che i
condotti di scarico si raffreddino:
PERICOLO DI USTIONI!
151)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di
incendio.
152)Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
156J0A0302C
157J0A0444C
209

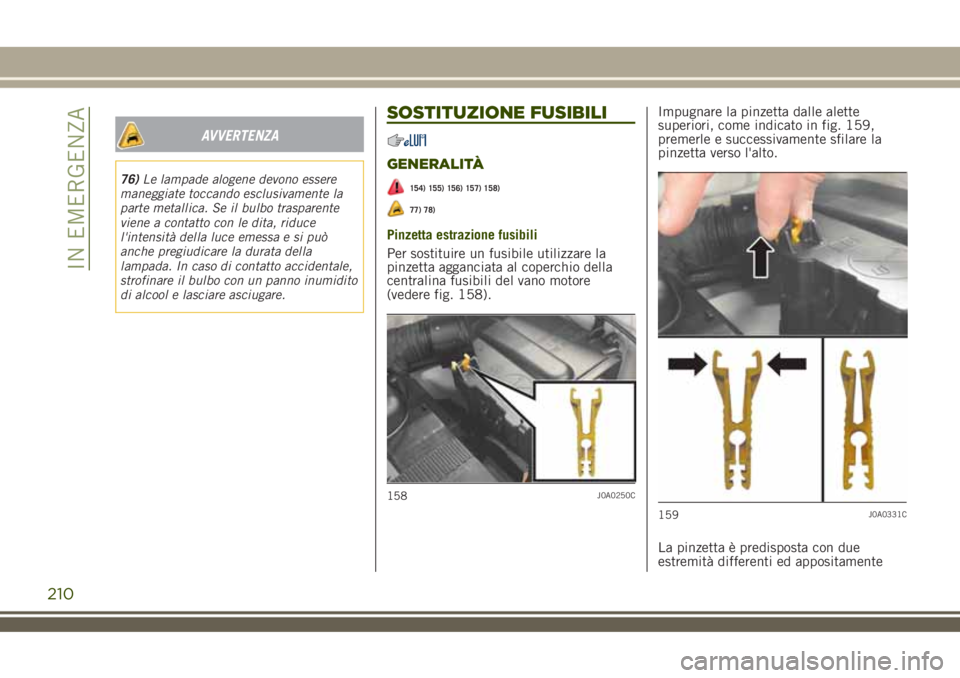

AVVERTENZA
76)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può
anche pregiudicare la durata della
lampada. In caso di contatto accidentale,
strofinare il bulbo con un panno inumidito
di alcool e lasciare asciugare.
SOSTITUZIONE FUSIBILI
GENERALITÀ
154) 155) 156) 157) 158)
77) 78)
Pinzetta estrazione fusibili
Per sostituire un fusibile utilizzare la
pinzetta agganciata al coperchio della
centralina fusibili del vano motore
(vedere fig. 158).Impugnare la pinzetta dalle alette
superiori, come indicato in fig. 159,
premerle e successivamente sfilare la
pinzetta verso l'alto.
La pinzetta è predisposta con due
estremità differenti ed appositamente
158J0A0250C
159J0A0331C
210
IN EMERGENZA

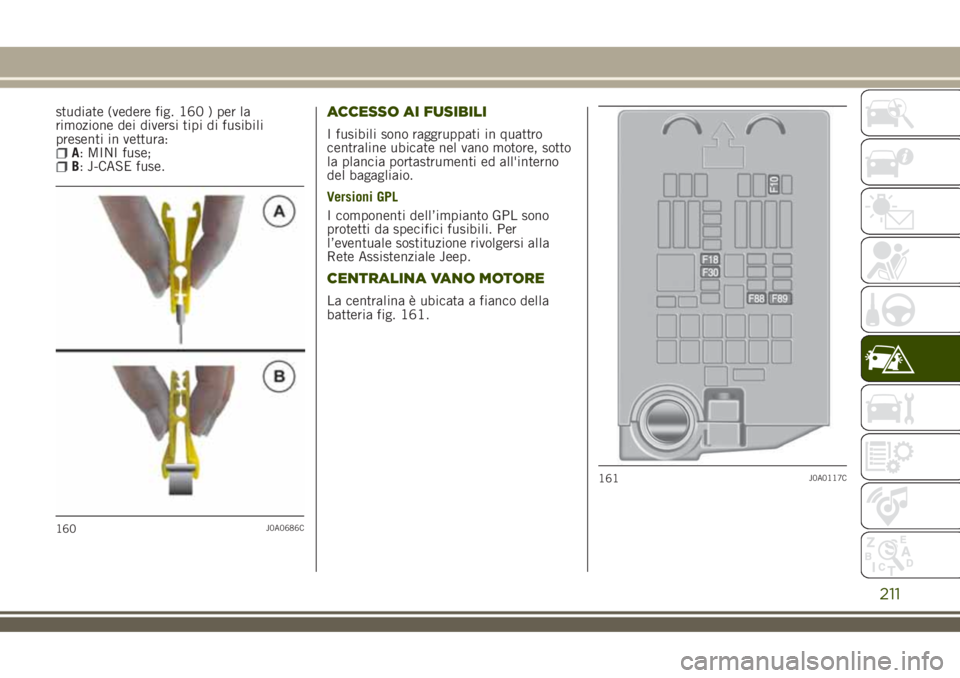

studiate (vedere fig. 160 ) per la
rimozione dei diversi tipi di fusibili
presenti in vettura:
A: MINI fuse;B: J-CASE fuse.
ACCESSO AI FUSIBILI
I fusibili sono raggruppati in quattro
centraline ubicate nel vano motore, sotto
la plancia portastrumenti ed all'interno
del bagagliaio.
Versioni GPL
I componenti dell’impianto GPL sono
protetti da specifici fusibili. Per
l’eventuale sostituzione rivolgersi alla
Rete Assistenziale Jeep.
CENTRALINA VANO MOTORE
La centralina è ubicata a fianco della
batteria fig. 161.
160J0A0686C
161J0A0117C
211

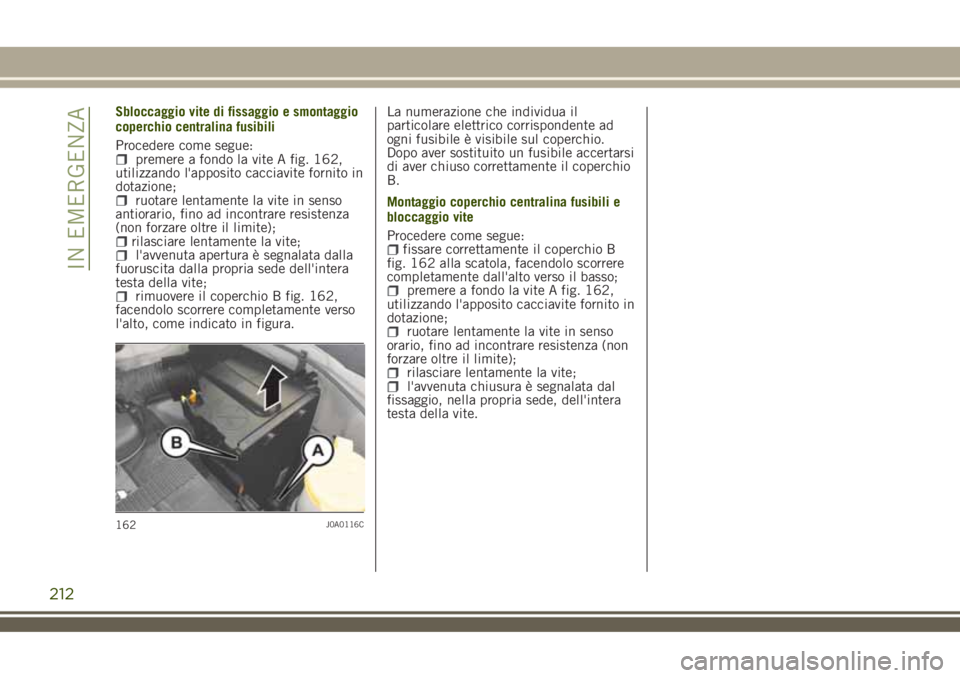

Sbloccaggio vite di fissaggio e smontaggio
coperchio centralina fusibili
Procedere come segue:
premere a fondo la vite A fig. 162,
utilizzando l'apposito cacciavite fornito in
dotazione;
ruotare lentamente la vite in senso
antiorario, fino ad incontrare resistenza
(non forzare oltre il limite);
rilasciare lentamente la vite;l'avvenuta apertura è segnalata dalla
fuoruscita dalla propria sede dell'intera
testa della vite;
rimuovere il coperchio B fig. 162,
facendolo scorrere completamente verso
l'alto, come indicato in figura.La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul coperchio.
Dopo aver sostituito un fusibile accertarsi
di aver chiuso correttamente il coperchio
B.
Montaggio coperchio centralina fusibili e
bloccaggio vite
Procedere come segue:
fissare correttamente il coperchio B
fig. 162 alla scatola, facendolo scorrere
completamente dall'alto verso il basso;
premere a fondo la vite A fig. 162,
utilizzando l'apposito cacciavite fornito in
dotazione;
ruotare lentamente la vite in senso
orario, fino ad incontrare resistenza (non
forzare oltre il limite);
rilasciare lentamente la vite;l'avvenuta chiusura è segnalata dal
fissaggio, nella propria sede, dell'intera
testa della vite.
162J0A0116C
212
IN EMERGENZA

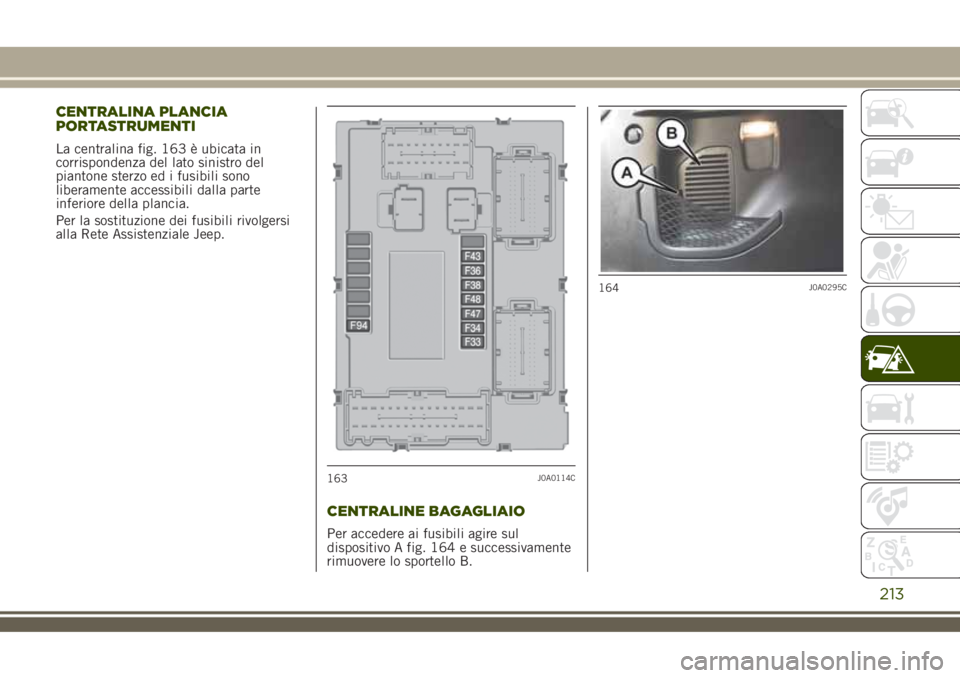

CENTRALINA PLANCIA
PORTASTRUMENTI
La centralina fig. 163 è ubicata in
corrispondenza del lato sinistro del
piantone sterzo ed i fusibili sono
liberamente accessibili dalla parte
inferiore della plancia.
Per la sostituzione dei fusibili rivolgersi
alla Rete Assistenziale Jeep.
CENTRALINE BAGAGLIAIO
Per accedere ai fusibili agire sul
dispositivo A fig. 164 e successivamente
rimuovere lo sportello B.
163J0A0114C
164J0A0295C
213

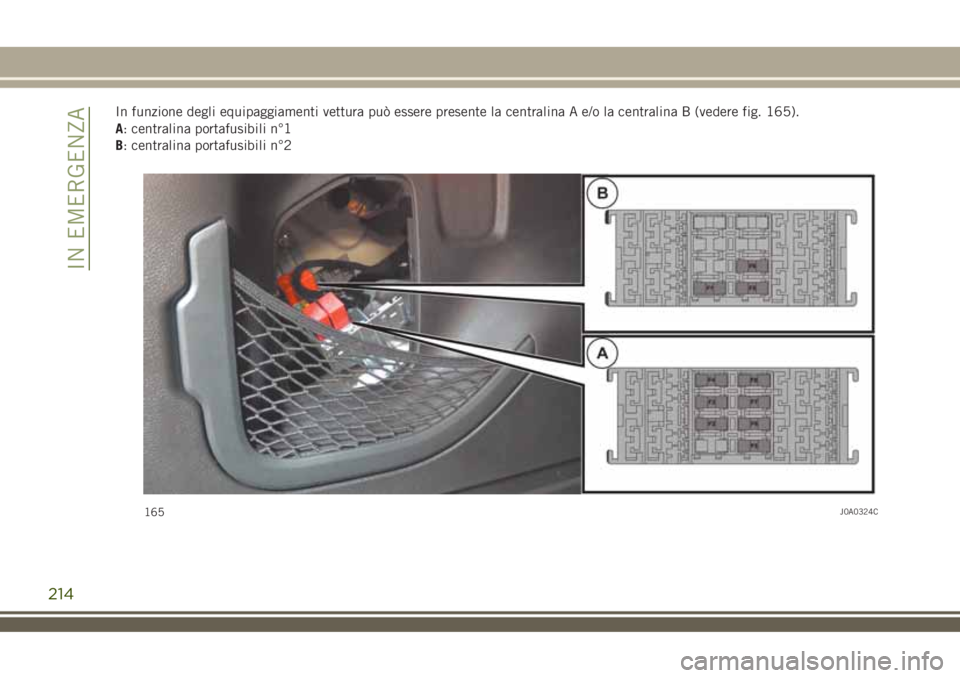

In funzione degli equipaggiamenti vettura può essere presente la centralina A e/o la centralina B (vedere fig. 165).
A: centralina portafusibili n°1
B: centralina portafusibili n°2
165J0A0324C
214
IN EMERGENZA

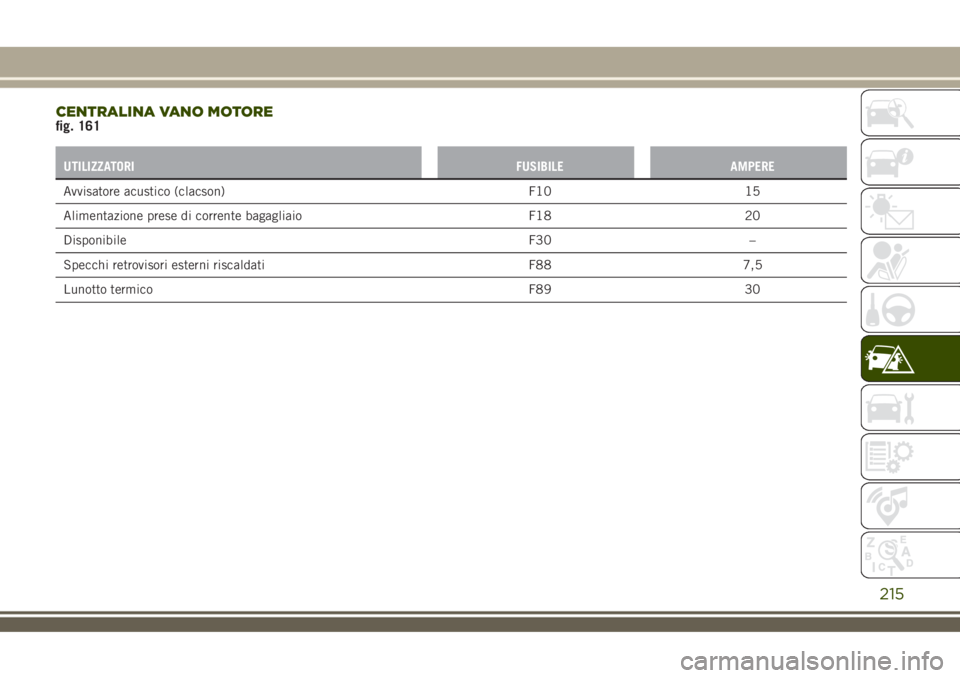

CENTRALINA VANO MOTOREfig. 161
UTILIZZATORI FUSIBILE AMPERE
Avvisatore acustico (clacson) F10 15
Alimentazione prese di corrente bagagliaio F18 20
Disponibile F30 –
Specchi retrovisori esterni riscaldati F88 7,5
Lunotto termico F89 30
215

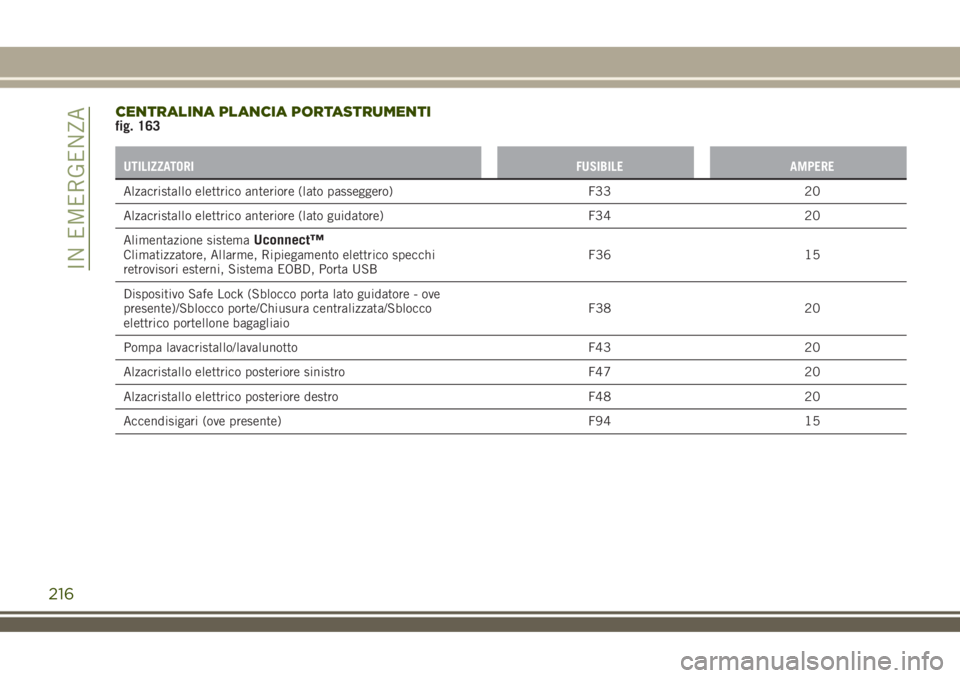

CENTRALINA PLANCIA PORTASTRUMENTIfig. 163
UTILIZZATORI FUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato passeggero) F33 20
Alzacristallo elettrico anteriore (lato guidatore) F34 20
Alimentazione sistema
Uconnect™Climatizzatore, Allarme, Ripiegamento elettrico specchi
retrovisori esterni, Sistema EOBD, Porta USBF36 15
Dispositivo Safe Lock (Sblocco porta lato guidatore - ove
presente)/Sblocco porte/Chiusura centralizzata/Sblocco
elettrico portellone bagagliaioF38 20
Pompa lavacristallo/lavalunotto F43 20
Alzacristallo elettrico posteriore sinistro F47 20
Alzacristallo elettrico posteriore destro F48 20
Accendisigari (ove presente) F94 15
216
IN EMERGENZA

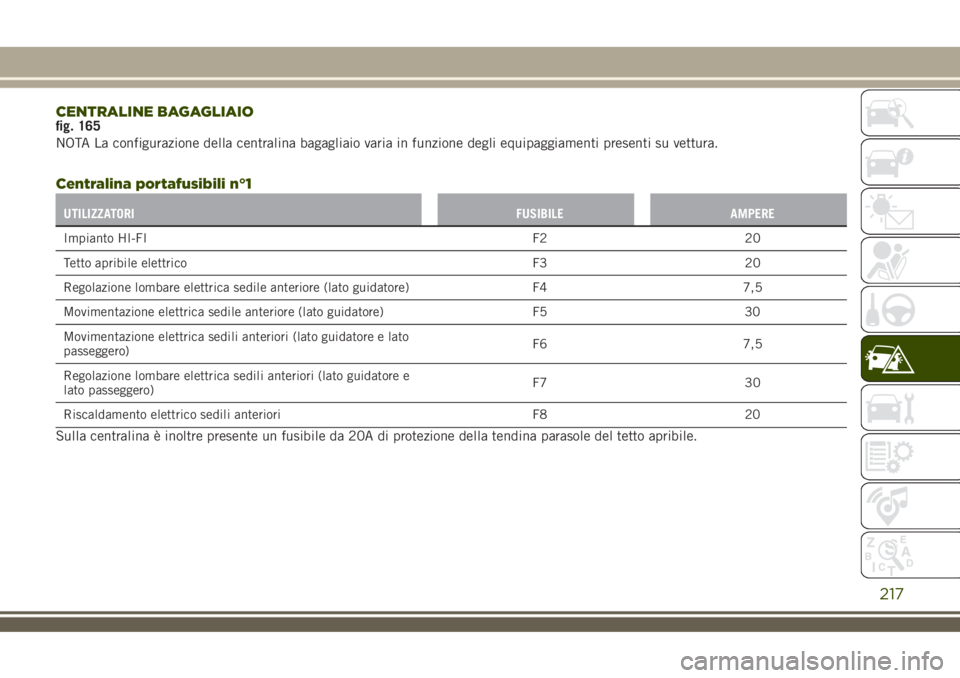

CENTRALINE BAGAGLIAIOfig. 165
NOTA La configurazione della centralina bagagliaio varia in funzione degli equipaggiamenti presenti su vettura.
Centralina portafusibili n°1
UTILIZZATORI FUSIBILE AMPERE
Impianto HI-FI F2 20
Tetto apribile elettrico F3 20
Regolazione lombare elettrica sedile anteriore (lato guidatore) F4 7,5
Movimentazione elettrica sedile anteriore (lato guidatore) F5 30
Movimentazione elettrica sedili anteriori (lato guidatore e lato
passeggero)F6 7,5
Regolazione lombare elettrica sedili anteriori (lato guidatore e
lato passeggero)F7 30
Riscaldamento elettrico sedili anteriori F8 20
Sulla centralina è inoltre presente un fusibile da 20A di protezione della tendina parasole del tetto apribile.
217

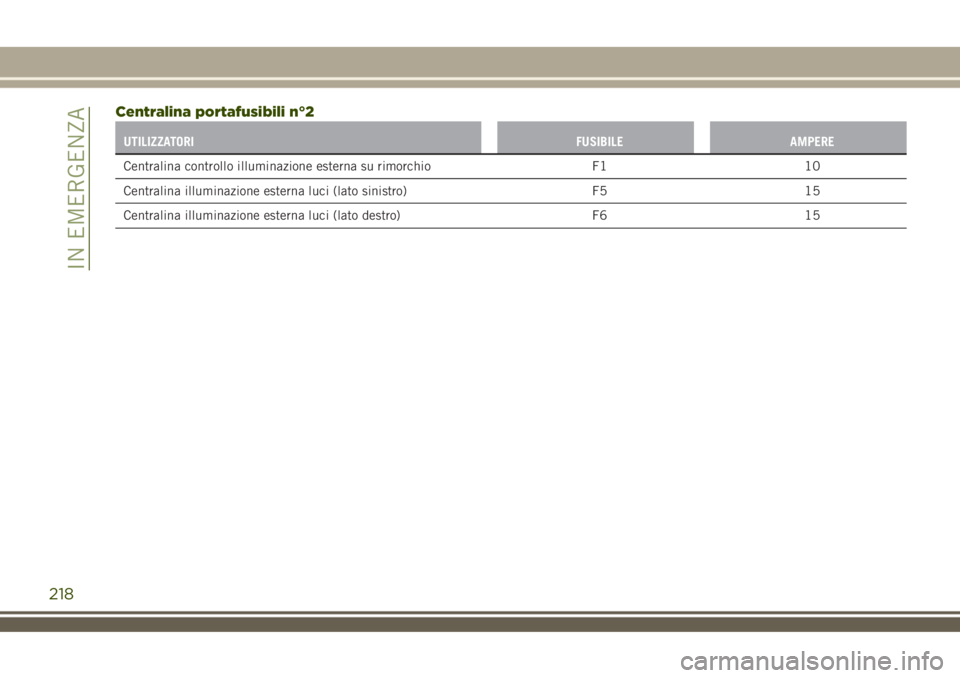

Centralina portafusibili n°2
UTILIZZATORI FUSIBILE AMPERE
Centralina controllo illuminazione esterna su rimorchio F1 10
Centralina illuminazione esterna luci (lato sinistro) F5 15
Centralina illuminazione esterna luci (lato destro) F6 15
218
