JEEP RENEGADE 2018 Návod na použitie a údržbu (in Slovakian)

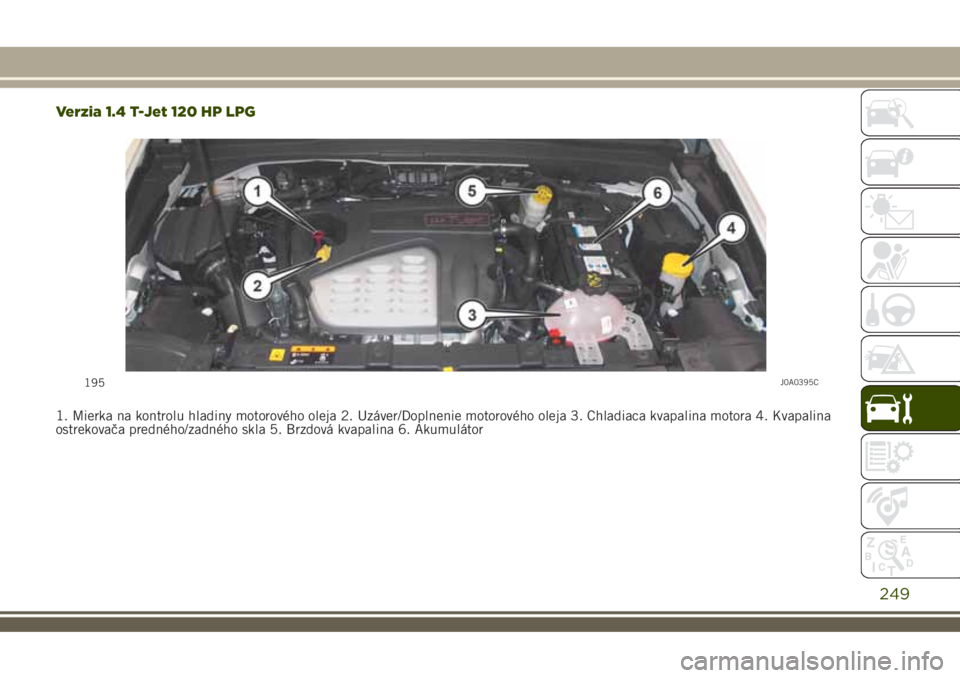

Verzia 1.4 T-Jet 120 HP LPG
1. Mierka na kontrolu hladiny motorového oleja 2. Uzáver/Doplnenie motorového oleja 3. Chladiaca kvapalina motora 4. Kvapalina
ostrekovača predného/zadného skla 5. Brzdová kvapalina 6. Akumulátor
195J0A0395C
249

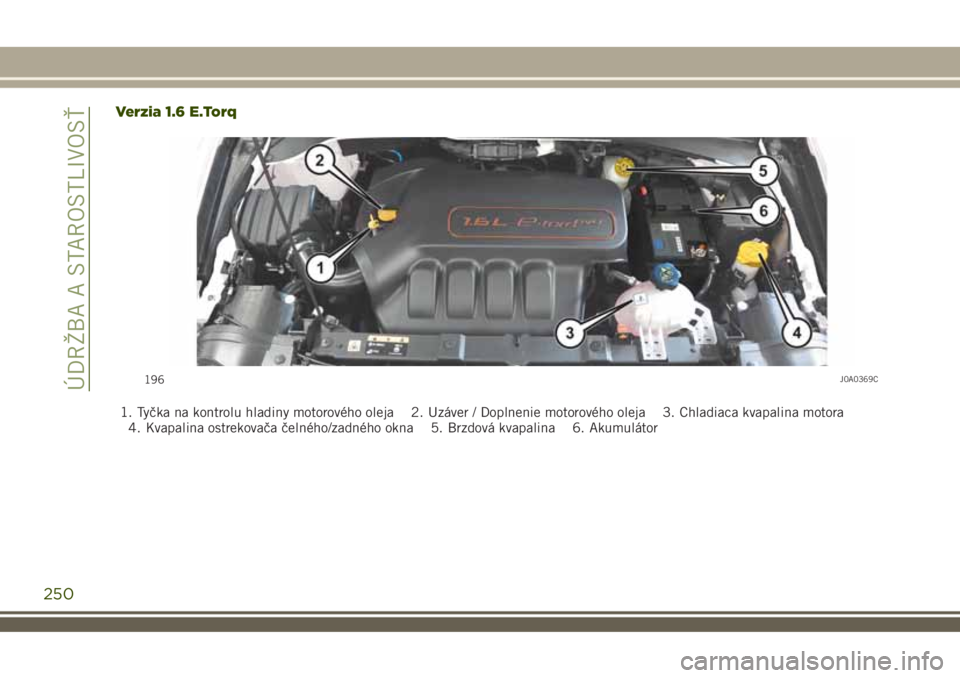

Verzia 1.6 E.Torq
1. Tyčka na kontrolu hladiny motorového oleja 2. Uzáver / Doplnenie motorového oleja 3. Chladiaca kvapalina motora
4. Kvapalina ostrekovača čelného/zadného okna 5. Brzdová kvapalina 6. Akumulátor
196J0A0369C
250
ÚDRŽBA A STAROSTLIVOSŤ

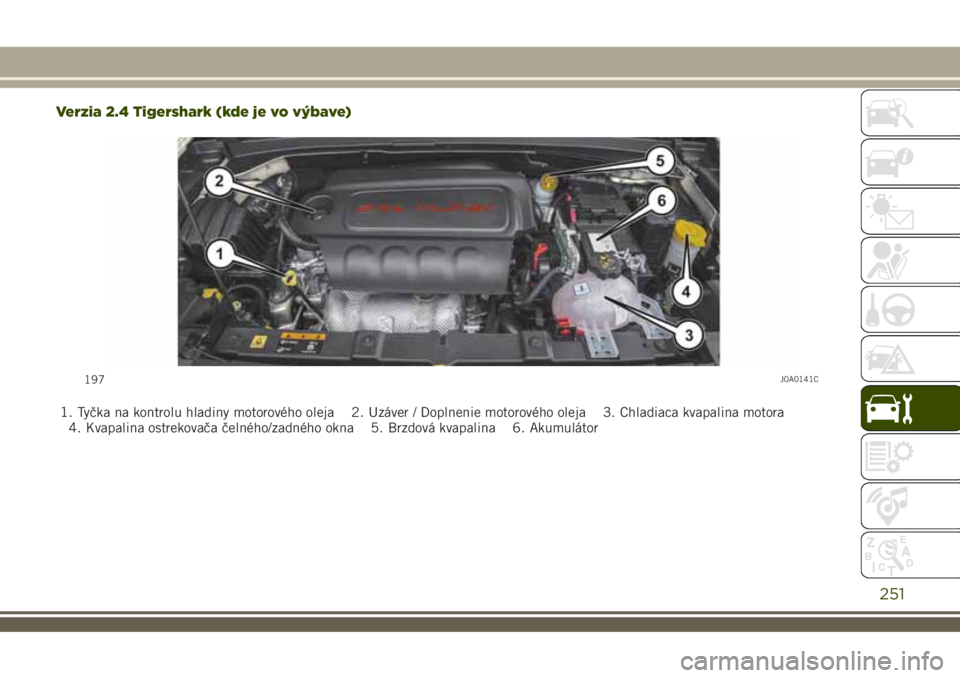

Verzia 2.4 Tigershark (kde je vo výbave)
1. Tyčka na kontrolu hladiny motorového oleja 2. Uzáver / Doplnenie motorového oleja 3. Chladiaca kvapalina motora
4. Kvapalina ostrekovača čelného/zadného okna 5. Brzdová kvapalina 6. Akumulátor
197J0A0141C
251

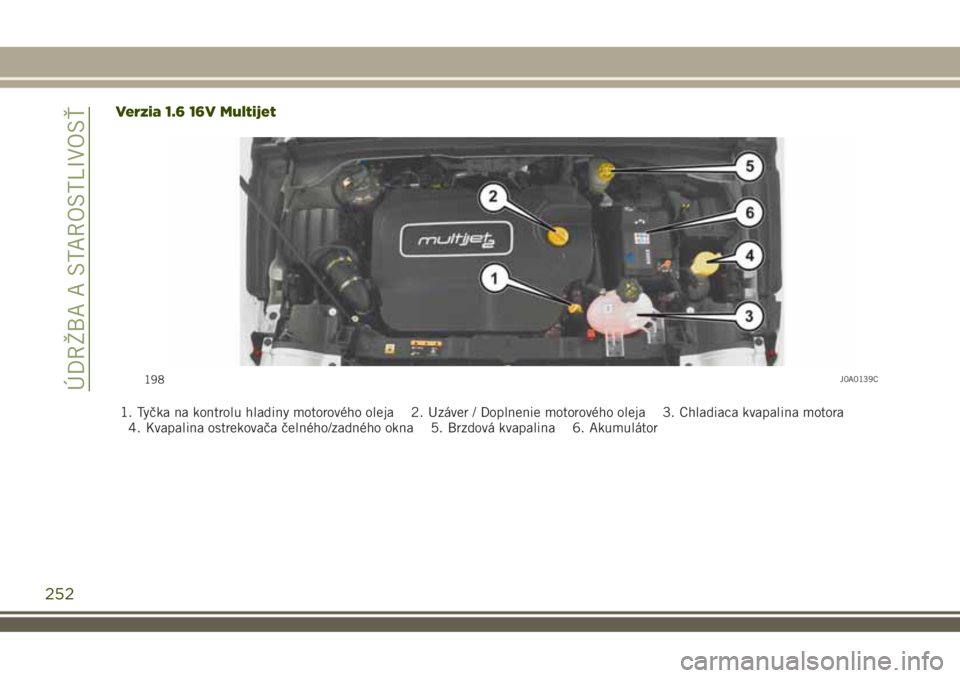

Verzia 1.6 16V Multijet
1. Tyčka na kontrolu hladiny motorového oleja 2. Uzáver / Doplnenie motorového oleja 3. Chladiaca kvapalina motora
4. Kvapalina ostrekovača čelného/zadného okna 5. Brzdová kvapalina 6. Akumulátor
198J0A0139C
252
ÚDRŽBA A STAROSTLIVOSŤ

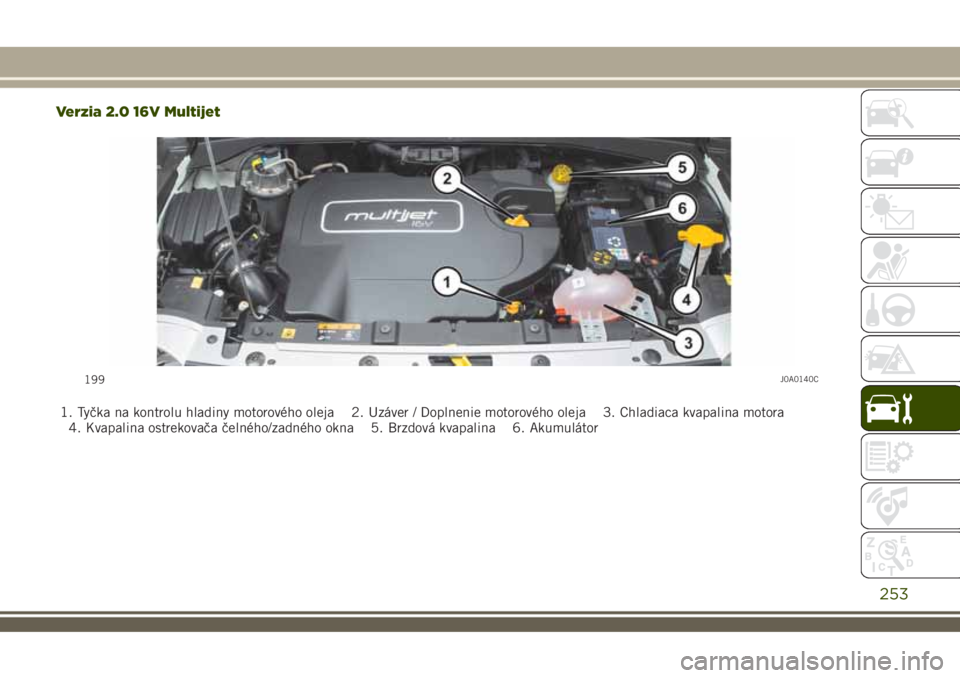

Verzia 2.0 16V Multijet
1. Tyčka na kontrolu hladiny motorového oleja 2. Uzáver / Doplnenie motorového oleja 3. Chladiaca kvapalina motora
4. Kvapalina ostrekovača čelného/zadného okna 5. Brzdová kvapalina 6. Akumulátor
199J0A0140C
253

MOTOROVÝ OLEJ
179)84)
Skontrolujte, či je hladina oleja
v rozmedzí medzi značkami MIN a MAX
na kontrolnej tyčke A. Ak je hladina oleja
blízko alebo dokonca pod značkou MIN,
dolejte olej cez plniaci otvor B, až kým
nedosiahnete značku MAX.
Vytiahnite tyčku A na kontrolu hladiny
motorového oleja, očistite ju handričkou,
ktorá nezanecháva chĺpky a znovu ju
vsuňte. Vytiahnite ju druhýkrát a overte,
či je hladina motorového oleja medzi
označeniami MIN a MAX, ktoré sú
uvedené na samotnej tyčke.
Spotreba motorového oleja
85)4)
Spotreba motorového oleja je približne
400 gramov na každých 1000 km.
V prvom období používania vozidla
môžete spotrebu oleja považovať za
stabilizovanú po až prejdení prvých
približne 5000 ÷ 6000 km.
CHLADIACA KVAPALINA
MOTORA
180)86)
Ak je hladina nedostatočná, odskrutkujte
uzáver nádržky C a dolejte kvapalinu
opísanú v kapitole „Technické údaje”.
KVAPALINA OSTREKOVAČA
ČELNÉHO/ZADNÉHO OKNA
181) 182)
Ak je hladina nedostatočná, nadvihnite
uzáver D nádržky a dolejte kvapalinu
opísanú v kapitole „Technické údaje”.
BRZDOVÁ KVAPALINA
183) 184)87)
Skontrolujte, či je hladina kvapaliny na
maximálnej úrovni. Ak je hladina
kvapaliny v nádrži nedostatočná,
odskrutkujte uzáver E nádržky a dolejte
kvapalinu popísanú v kapitole „Technické
údaje”.
OLEJ OVLÁDANIA
AUTOMATICKEJ PREVODOVKY /
AUTOMATICKÁ PREVODOVKA
S DVOJITOU SPOJKOU
5)
Pri kontrole hladiny oleja ovládania
prevodovky sa obráťte výlučne na
servisnú sieť Jeep.
AKUMULÁTOR
185) 186) 187) 188)6)
Akumulátor si nevyžaduje dopĺňanie
elektrolytu destilovanou vodou. Napriek
tomu je kvôli overeniu jeho výkonnosti
potrebná pravidelná kontrola v servisnej
sieti Jeep.
UPOZORNENIE Po odpojení
akumulátora bude nevyhnutné urobiť
inicializáciu riadenia, ktorú signalizuje
rozsvietenie kontrolky
na
prístrojovom paneli. Pri tomto postupe
stačí otočiť volant z jednej krajnej
polohy do druhej alebo jednoducho
pokračovať v jazde rovno na vzdialenosť
asi sto metrov.
UPOZORNENIE Akumulátor, ktorý je
dlhý čas udržiavaný v stave nabitia
menej ako 50 %, sa ničí kvôli
sírnateniu, znižuje sa tak kapacita
a schopnosť štartovania.
ÚDRŽBA KLIMATIZAČNÉHO
ZARIADENIA
Počas zimnej sezóny zariadenie
klimatizácie musí byť používané aspoň
raz za mesiac po dobu približne
10 minút. Pred letnou sezónou dajte
skontrolovať zariadenie v servisnej sieti
Jeep.
254
ÚDRŽBA A STAROSTLIVOSŤ

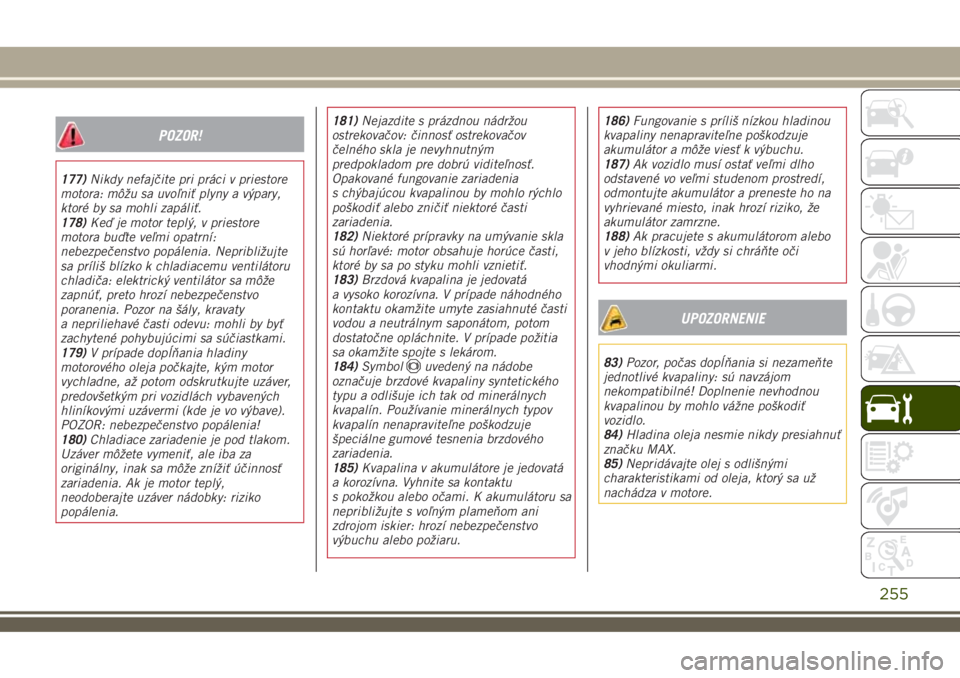

POZOR!
177)Nikdy nefajčite pri práci v priestore
motora: môžu sa uvoľniť plyny a výpary,
ktoré by sa mohli zapáliť.
178)Keď je motor teplý, v priestore
motora buďte veľmi opatrní:
nebezpečenstvo popálenia. Nepribližujte
sa príliš blízko k chladiacemu ventilátoru
chladiča: elektrický ventilátor sa môže
zapnúť, preto hrozí nebezpečenstvo
poranenia. Pozor na šály, kravaty
a nepriliehavé časti odevu: mohli by byť
zachytené pohybujúcimi sa súčiastkami.
179)V prípade dopĺňania hladiny
motorového oleja počkajte, kým motor
vychladne, až potom odskrutkujte uzáver,
predovšetkým pri vozidlách vybavených
hliníkovými uzávermi (kde je vo výbave).
POZOR: nebezpečenstvo popálenia!
180)Chladiace zariadenie je pod tlakom.
Uzáver môžete vymeniť, ale iba za
originálny, inak sa môže znížiť účinnosť
zariadenia. Ak je motor teplý,
neodoberajte uzáver nádobky: riziko
popálenia.181)Nejazdite s prázdnou nádržou
ostrekovačov: činnosť ostrekovačov
čelného skla je nevyhnutným
predpokladom pre dobrú viditeľnosť.
Opakované fungovanie zariadenia
s chýbajúcou kvapalinou by mohlo rýchlo
poškodiť alebo zničiť niektoré časti
zariadenia.
182)Niektoré prípravky na umývanie skla
sú horľavé: motor obsahuje horúce časti,
ktoré by sa po styku mohli vznietiť.
183)Brzdová kvapalina je jedovatá
a vysoko korozívna. V prípade náhodného
kontaktu okamžite umyte zasiahnuté časti
vodou a neutrálnym saponátom, potom
dostatočne opláchnite. V prípade požitia
sa okamžite spojte s lekárom.
184)Symbol
uvedený na nádobe
označuje brzdové kvapaliny syntetického
typu a odlišuje ich tak od minerálnych
kvapalín. Používanie minerálnych typov
kvapalín nenapraviteľne poškodzuje
špeciálne gumové tesnenia brzdového
zariadenia.
185)Kvapalina v akumulátore je jedovatá
a korozívna. Vyhnite sa kontaktu
s pokožkou alebo očami. K akumulátoru sa
nepribližujte s voľným plameňom ani
zdrojom iskier: hrozí nebezpečenstvo
výbuchu alebo požiaru.186)Fungovanie s príliš nízkou hladinou
kvapaliny nenapraviteľne poškodzuje
akumulátor a môže viesť k výbuchu.
187)Ak vozidlo musí ostať veľmi dlho
odstavené vo veľmi studenom prostredí,
odmontujte akumulátor a preneste ho na
vyhrievané miesto, inak hrozí riziko, že
akumulátor zamrzne.
188)Ak pracujete s akumulátorom alebo
v jeho blízkosti, vždy si chráňte oči
vhodnými okuliarmi.
UPOZORNENIE
83)Pozor, počas dopĺňania si nezameňte
jednotlivé kvapaliny: sú navzájom
nekompatibilné! Doplnenie nevhodnou
kvapalinou by mohlo vážne poškodiť
vozidlo.
84)Hladina oleja nesmie nikdy presiahnuť
značku MAX.
85)Nepridávajte olej s odlišnými
charakteristikami od oleja, ktorý sa už
nachádza v motore.
255

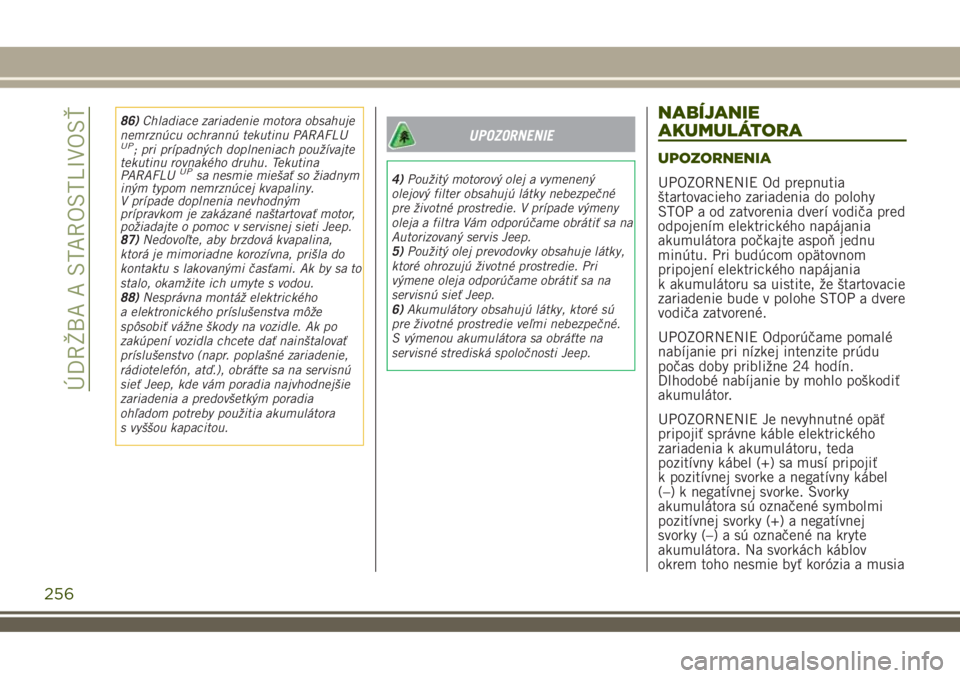

86)Chladiace zariadenie motora obsahuje
nemrznúcu ochrannú tekutinu PARAFLU
UP; pri prípadných doplneniach používajte
tekutinu rovnakého druhu. Tekutina
PARAFLU
UPsa nesmie miešať so žiadnym
iným typom nemrznúcej kvapaliny.
V prípade doplnenia nevhodným
prípravkom je zakázané naštartovať motor,
požiadajte o pomoc v servisnej sieti Jeep.
87)Nedovoľte, aby brzdová kvapalina,
ktorá je mimoriadne korozívna, prišla do
kontaktu s lakovanými časťami. Ak by sa to
stalo, okamžite ich umyte s vodou.
88)Nesprávna montáž elektrického
a elektronického príslušenstva môže
spôsobiť vážne škody na vozidle. Ak po
zakúpení vozidla chcete dať nainštalovať
príslušenstvo (napr. poplašné zariadenie,
rádiotelefón, atď.), obráťte sa na servisnú
sieť Jeep, kde vám poradia najvhodnejšie
zariadenia a predovšetkým poradia
ohľadom potreby použitia akumulátora
s vyššou kapacitou.
UPOZORNENIE
4)Použitý motorový olej a vymenený
olejový filter obsahujú látky nebezpečné
pre životné prostredie. V prípade výmeny
oleja a filtra Vám odporúčame obrátiť sa na
Autorizovaný servis Jeep.
5)Použitý olej prevodovky obsahuje látky,
ktoré ohrozujú životné prostredie. Pri
výmene oleja odporúčame obrátiť sa na
servisnú sieť Jeep.
6)Akumulátory obsahujú látky, ktoré sú
pre životné prostredie veľmi nebezpečné.
S výmenou akumulátora sa obráťte na
servisné strediská spoločnosti Jeep.
NABÍJANIE
AKUMULÁTORA
UPOZORNENIA
UPOZORNENIE Od prepnutia
štartovacieho zariadenia do polohy
STOP a od zatvorenia dverí vodiča pred
odpojením elektrického napájania
akumulátora počkajte aspoň jednu
minútu. Pri budúcom opätovnom
pripojení elektrického napájania
k akumulátoru sa uistite, že štartovacie
zariadenie bude v polohe STOP a dvere
vodiča zatvorené.
UPOZORNENIE Odporúčame pomalé
nabíjanie pri nízkej intenzite prúdu
počas doby približne 24 hodín.
Dlhodobé nabíjanie by mohlo poškodiť
akumulátor.
UPOZORNENIE Je nevyhnutné opäť
pripojiť správne káble elektrického
zariadenia k akumulátoru, teda
pozitívny kábel (+) sa musí pripojiť
k pozitívnej svorke a negatívny kábel
(–) k negatívnej svorke. Svorky
akumulátora sú označené symbolmi
pozitívnej svorky (+) a negatívnej
svorky (–) a sú označené na kryte
akumulátora. Na svorkách káblov
okrem toho nesmie byť korózia a musia
256
ÚDRŽBA A STAROSTLIVOSŤ

byť pevne pripojené k svorkám
akumulátora. Ak sa používa nabíjačka
„rýchleho" typu s akumulátorom
namontovaným vo vozidle, pred
pripojením nabíjačky odpojte oba káble
od akumulátora vozidla. Nabíjačku
„rýchleho" typu nepoužívajte na
dosiahnutie štartovacieho napätia.
VERZIE BEZ SYSTÉMU
STOP/START
Pri nabíjaní postupujte nasledujúcim
spôsobom:
odpojte svorku zo záporného pólu
akumulátora;
pripojte na póly akumulátora káble
nabíjacieho zariadenia rešpektujúc
polaritu;
zapnite nabíjacie zariadenie;po dokončení nabíjania vypnite
zariadenie a potom ho odpojte od
akumulátora;
pripojte svorku na záporný pól
akumulátora.

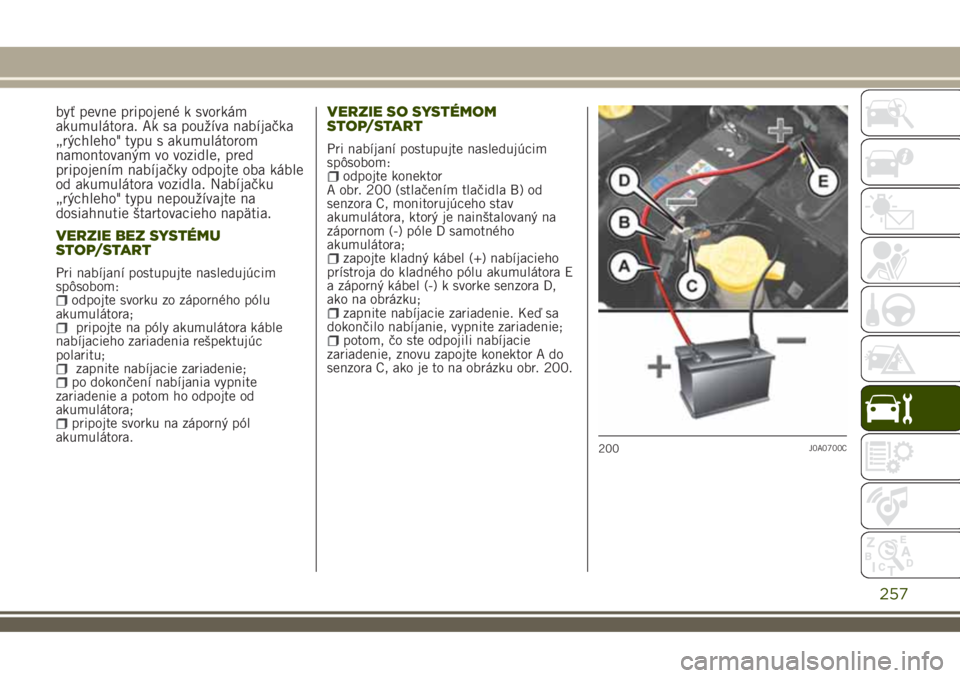

VERZIE SO SYSTÉMOM
STOP/START
Pri nabíjaní postupujte nasledujúcim
spôsobom:
odpojte konektor
A obr. 200 (stlačením tlačidla B) od
senzora C, monitorujúceho stav
akumulátora, ktorý je nainštalovaný na
zápornom (-) póle D samotného
akumulátora;
zapojte kladný kábel (+) nabíjacieho
prístroja do kladného pólu akumulátora E
a záporný kábel (-) k svorke senzora D,
ako na obrázku;
zapnite nabíjacie zariadenie. Keď sa
dokončilo nabíjanie, vypnite zariadenie;
potom, čo ste odpojili nabíjacie
zariadenie, znovu zapojte konektor A do
senzora C, ako je to na obrázku obr. 200.
200J0A0700C
257

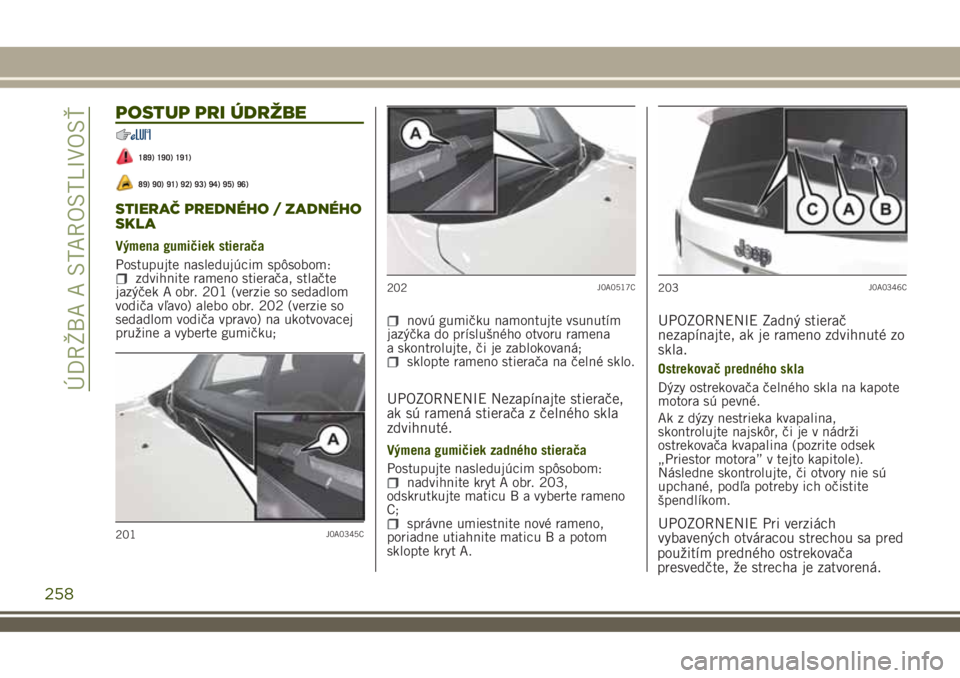

POSTUP PRI ÚDRŽBE
189) 190) 191)
89) 90) 91) 92) 93) 94) 95) 96)
STIERAČ PREDNÉHO / ZADNÉHO
SKLA
Výmena gumičiek stierača
Postupujte nasledujúcim spôsobom:
zdvihnite rameno stierača, stlačte
jazýček A obr. 201 (verzie so sedadlom
vodiča vľavo) alebo obr. 202 (verzie so
sedadlom vodiča vpravo) na ukotvovacej
pružine a vyberte gumičku;
novú gumičku namontujte vsunutím
jazýčka do príslušného otvoru ramena
a skontrolujte, či je zablokovaná;
sklopte rameno stierača na čelné sklo.
UPOZORNENIE Nezapínajte stierače,
ak sú ramená stierača z čelného skla
zdvihnuté.
Výmena gumičiek zadného stierača
Postupujte nasledujúcim spôsobom:
nadvihnite kryt A obr. 203,
odskrutkujte maticu B a vyberte rameno
C;
správne umiestnite nové rameno,
poriadne utiahnite maticu B a potom
sklopte kryt A.
UPOZORNENIE Zadný stierač
nezapínajte, ak je rameno zdvihnuté zo
skla.
Ostrekovač predného skla
Dýzy ostrekovača čelného skla na kapote
motora sú pevné.
Ak z dýzy nestrieka kvapalina,
skontrolujte najskôr, či je v nádrži
ostrekovača kvapalina (pozrite odsek
„Priestor motora” v tejto kapitole).
Následne skontrolujte, či otvory nie sú
upchané, podľa potreby ich očistite
špendlíkom.
UPOZORNENIE Pri verziách
vybavených otváracou strechou sa pred201J0A0345C
202J0A0517C203J0A0346C
258
ÚDRŽBA A STAROSTLIVOSŤ
použitím predného ostrekovača
presvedčte, že strecha je zatvorená.
