вставьте новую лампу, убедившись, что
она правильно закреплена;
вставьте на место ламповый патрон,
повернув его по часовой стрелке, и
убедитесь в его надежном креплении;
установите на место крышку С и
затяните до упора винты.
Третий стоп-сигнал
В3
мстоп–сигнале установлены
светодиодные лампы. Для ихзамены
обратитесь в сервисный центр Jeep.
Фонари подсветки номерного знака
Замена ламп выполняется следующим
образом:
снимите прозрачные крышки A
РИС. 157;
поверните патрон по часовой стрелке
и выньте лампы;
вставьте новые лампы и убедитесь, что
они правильно закреплены в патроне;
установите на место прозрачные
крышки.
ВНИМАНИЕ!
150)Перед заменой лампы убедитесь в том,
что выхлопная система остыла:
ОПАСНОСТЬ ОЖОГА!
151)Модификации или ремонт
электрооборудования, выполненные
неправильно и без учета технических
характеристик системы в целом, могут
привести к нарушению работы и вызвать
пожар.
152)Галогенные лампы содержат газ под
давлением: в случае их поломки осколки
могут разлететься в стороны.
153)Выполняйте операции по замене ламп
только при выключенном двигателе и в
таком месте, где автомобиль не будет
представлять опасности для других
участников движения, и где можно
выполнить замену в безопасных условиях (см.
описание в параграфе "Проверка уровней"
главы "На стоянке"). Кроме того, убедитесь,
что двигатель остыл, во избежание
получения ожогов.
156J0A0302C
157J0A0444C
219

ПРЕДУПРЕЖДЕНИЕ
76)При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к стеклянной
колбе лампы снижает яркость света лампы
и ведет к сокращению срока ее службы. При
случайном контакте с колбой протрите ее
тканью, смоченной в спирте, и дайте
высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ ПОЛОЖЕНИЯ
154) 155) 156) 157) 158)
77) 78)
Съемные клещи для
предохранителей
Для замены предохранителя
воспользуйтесь клещами, которые
крепятся изнутри к крышке блока
предохранителей моторного отсека (см.
РИС. 158 ).Захватите зажим за верхние планки, как
показано на рис. РИС. 159, нажмите на
нихи затем потяните зажим вверх.
158J0A0250C
159J0A0331C
220
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

предохранителей, установленных на
автомобиле:
A: MINI fuse;B: J-CASE fuse.
ДОСТУП К
ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
сгруппированы на четырехпанелях,
расположенныхв моторном отсеке, под
панелью приборов и внутри багажного
отделения.
Исполнения СНГ
Компоненты оборудования СНГ
защищены специальными плавкими
предохранителями. Для их замены
обращайтесь в сервисные центры Jeep.
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ
Блок предохранителей располагается
сбоку от аккумуляторной батареи
РИС. 161.
160
J0A0686C
161J0A0117C
221
На зажиме предусмотрены два
специальныхнаконечника (см. РИС. 160 )
для снятия различныхтипов

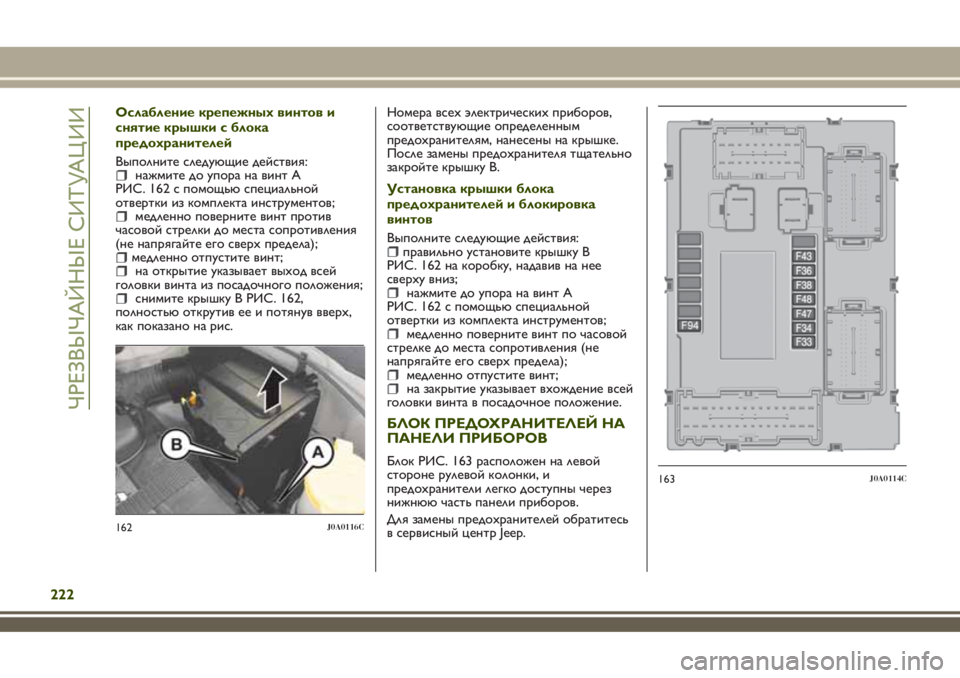

Ослабление крепежных винтов и
снятие крышки с блока
предохранителей
Выполните следующие действия:
нажмите до упора на винт A
РИС. 162 с помощью специальной
отвертки из комплекта инструментов;
медленно поверните винт против
часовой стрелки до места сопротивления
(не напрягайте его сверхпредела);
медленно отпустите винт;на открытие указывает выход всей
головки винта из посадочного положения;
снимите крышку B РИС. 162,
полностью открутив ее и потянув вверх,
как показано на рис.Номера всехэлектрическихприборов,
соответствующие определенным
предохранителям, нанесены на крышке.
После замены предохранителя тщательно
закройте крышку В.
Установка крышки блока
предохранителей и блокировка
винтов
Выполните следующие действия:
правильно установите крышку B
РИС. 162 на коробку, надавив на нее
сверху вниз;
нажмите до упора на винт A
РИС. 162 с помощью специальной
отвертки из комплекта инструментов;
медленно поверните винт по часовой
стрелке до места сопротивления (не
напрягайте его сверхпредела);
медленно отпустите винт;на закрытие указывает вхождение всей
головки винта в посадочное положение.
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА
ПАНЕЛИ ПРИБОРОВ
Блок РИС. 163 расположен на левой
стороне рулевой колонки, и
предохранители легко доступны через
нижнюю часть панели приборов.
Для замены предохранителей обратитесь
в сервисный центр Jeep.
162J0A0116C
163J0A0114C
222
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНОМ ОТДЕЛЕНИИ
Для действий с предохранителями,
нажмите на зажим A РИС. 164, затем
снимите крышку B.
164J0A0295C
223

В зависимости от оборудования автомобиля на нем может быть установлен блок А и/или блок В (см РИС. 165).
A: блок предохранителей № 1
В: блок предохранителей № 2
165J0A0324C
224
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕРИС. 161
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Звуковой сигнал (гудок) F10 15
Питание к электрическим розеткам в багажном отделении F18 20
Свободный F30 –
Наружные зеркала заднего вида с обогревом F88 7,5
Обогрев заднего стекла F89 30
225

БЛОК УПРАВЛЕНИЯ НА ПРИБОРНОЙ ПАНЕЛИРИС. 163
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Передний электрический стеклоподъемник (со стороны
пассажира)F33 20
Передний электрический стеклоподъемник (со стороны
водителя)F34 20
Питание системы
Uconnect™, климат-контроля, сигнализации, электрического сложения
наружныхзеркал заднего вида, системы EOBD, порта USBF36 15
Устройство Safe Lock (разблокировка двери со стороны
водителя – где предусмотрено)/Разблокировка дверей/
Центральный замок/Электрическая разблокировка крышки
багажникаF38 20
Насос омывателей ветрового и заднего стекла F43 20
Задний левый электрический стеклоподъемник F47 20
Задний правый электрический стеклоподъемник F48 20
Прикуриватель (если имеется) F94 15
226
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНОМ ОТДЕЛЕНИИРИС. 165
ПРИМЕЧАНИЕ Конфигурация блока предохранителей в багажном отделении варьируется в зависимости от оборудования,
установленного на автомобиле.
Блок предохранителей № 1
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Система HI-FI F2 20
Открывающийся люк с электроприводом F3 20
Регулировка поясничной опоры переднего сиденья с
электроприводом (сторона водителя)F4 7,5
Электропривод переднего сиденья (сторона водителя) F5 30
Электропривод переднихсидений (сторона водителя и сторона
пассажира)F6 7,5
Регулировка поясничной опоры переднихсидений с
электроприводом (сторона водителя и сторона пассажира)F7 30
Электроподогрев переднихсидений F8 20
На блоке предохранителей расположен также предохранитель на 20 А для солнцезащитной шторки открывающегося люка.
227

Блок предохранителей № 2
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Блок управления наружным освещением прицепа F1 10
Блок управления наружным освещением (фары с левой стороны) F5 15
Блок управления наружным освещением (фары с правой
стороны)F6 15
